Marca	Bosch
Modello	DWK096652
Tipo di prodotto	Cappa decorativa da cucina
Larghezza	90 cm
Profondità	50 cm
Altezza (min - max)	62 - 112 cm
Peso netto	14,5 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza totale	265 W
Classe energetica	A+
Portata d'aria (max)	720 m³/h
Livello sonoro (max)	65 dB(A)
Modalità di evacuazione	Riciclabile o evacuazione esterna
Filtri	Filtro antigrasso metallico lavabile (x2)
Illuminazione	LED, 2 x 3 W
Comandi	3 velocità + intensivo
Funzione speciale	Spegnimento automatico, timer
Tipo di montaggio	Da incasso o a parete
Diametro di uscita	150 mm
Manutenzione	Filtri antigrasso lavabili in lavastoviglie
Sicurezza	Spegnimento automatico in caso di surriscaldamento
Pezzi di ricambio	Disponibili tramite servizio post-vendita Bosch
Riparabilità	Indice di riparabilità: 8,3/10

Domande frequenti - DWK096652 BOSCH

Come installare la cappa Bosch DWK096652?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi di rispettare le distanze di sicurezza rispetto al piano cottura (minimo 65 cm per piano elettrico, 75 cm per gas). Seguire le istruzioni fornite nel manuale.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici possono essere lavati in lavastoviglie o a mano con acqua calda e detersivo. Lasciarli asciugare completamente prima di rimetterli in posizione. Pulirli ogni 2 mesi in uso normale.

È necessario sostituire il filtro al carbone?

Se la cappa funziona in modalità ricircolo, è necessario un filtro al carbone attivo. Deve essere sostituito circa ogni 6 mesi o secondo l'uso. Il modello DWK096652 accetta il filtro di ricambio Bosch DHZ1100.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica (fusibile o interruttore). Assicurarsi che la presa sia funzionante. Se il problema persiste, contattare il servizio post-vendita Bosch.

Come impostare il timer?

Premere il tasto timer (spesso un'icona di orologio) e selezionare la durata desiderata (generalmente 10, 15 o 20 minuti). La cappa si spegnerà automaticamente al termine del conto alla rovescia.

Qual è la potenza sonora di questa cappa?

Il livello sonoro massimo è di circa 65 dB(A) in velocità intensiva. In velocità 1, il rumore è di circa 55 dB(A).

Posso usare la cappa senza condotto di evacuazione?

Sì, la cappa può funzionare in modalità ricircolo. È necessario installare un filtro al carbone attivo (non fornito) e un kit di ricircolo (opzionale) per reindirizzare l'aria nella stanza.

Come sostituire l'illuminazione LED?

Le lampade LED sono integrate e devono essere sostituite da un professionista. Se l'illuminazione non funziona più, contattare il servizio post-vendita.

Dove trovare pezzi di ricambio per il modello DWK096652?

I pezzi di ricambio sono disponibili presso il servizio post-vendita Bosch o sul loro sito web. Utilizzare il riferimento esatto del modello per identificare i pezzi.

Qual è la garanzia di questa cappa Bosch?

La garanzia legale è di 2 anni. Bosch può offrire un'estensione di garanzia a determinate condizioni. Conservare la fattura d'acquisto.

MANUALE UTENTE DWK096652 BOSCH

Istruzioni per l'uso e manutenzione

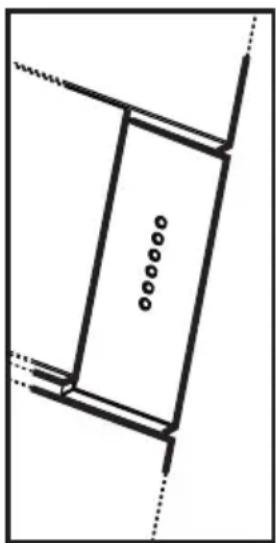

Descrizione della cappa

Utilizzo della cappa

Versione ad evacuazione esterna

• La ventola della cappa aspira i fumi della cucina che, attraverso i filtri grassi, vengono poi espulsi all'esterno dell'abitazione. I filtri grassi trattengono i residui grassi dei fumi della cucina.
• Nella cucina non rimane più alcuna traccia né di grassi né di odori.

Versione a riciclo interno

Per questo tipo di versione è necessario installare un filtro al carbone attivo (vedere Filtro e Manutenzione).

Il filtro al carbone attivo può essere acquistato come accessorio speciale presso un negozio specializzato. I codici d'ordine si trovano nelle ultime pagine di questo libretto istruzioni.

La ventola della cappa aspira i fumi della cucina che vengono depurati attraverso il filtro grassi e il filtro al carbone attivo per poi essere nuovamente immessi nella cucina.

Il filtro grassi trattiene i residui grassi presenti nei vapori della cucina.

Il filtro al carbone attivo assorbe i fumi della cucina.

Se non è installato nessun filtro al carbone attivo, non è possibile trattenere gli odori nei fumi della cucina.

Prima dell'accensione

Attenzione:

Le istruzioni per l'uso si riferiscono a diverse versioni di questo dispositivo. Di conseguenza, potreste trovare descrizioni di caratteristiche individuali che non si riferiscono al vostro dispositivo specifico.

Questa cappa è conforme a tutte le relative norme di sicurezza. Le riparazioni devono essere eseguite solamente da tecnici qualificati.

Riparazioni erronee possono esporre l'utente a rischi considerevoli.

Prima di usare l'apparecchio per la prima volta, siete pregati di leggere attentamente queste istruzioni per l'uso. Esse contengono informazioni importanti riguardo alla vostra sicurezza personale, oltre che sull'uso e la manutenzione dell'apparecchio.

Si prega di conservare le istruzioni di funzionamento e installazione per un proprietario successivo.

Eliminate i materiali di imballaggio correttamente (vedi istruzioni di installazione).

Questa cappa è concepita solamente per uso domestico.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che essi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

È severamente vietato fare cibi alla fiamma sotto la cappa. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo a incendi, pertanto deve essere evitato in ogni caso.

⚠️ La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

⚠️ Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

⚠️ La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

⚠️ L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

⚠️ Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

⚠️ Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Il metodo più efficace di rimozione dei fumi prodotti durante la cottura è: □ Accendere il motore di aspirazione non appena si inizia la cottura. □ Spegnere il motore di aspirazione alcuni minuti dopo la fine della cottura.

Tasto ON/OFF Luci: premere per accendere e spegnere le luci.

Tasto OFF aspirazione / ON velocità (potenza) di aspirazione 1:

Premere 1 volta questo tasto per spegnere la velocità (potenza) di aspirazione selezionata o (se nessuna velocità (potenza) di aspirazione è selezionata) per selezionare la velocità (potenza) di aspirazione 1. Premere ancora e mantenere premuto per attivare il tempo di funzionamento a 20 minuti (tasto lampeggiante), dopodiché la cappa si spegne.

Tasto di selezione velocità (potenza) di aspirazione 2:

Premere 1 volta per selezionare la velocità (potenza) di aspirazione. Premere ancora e mantenere premuto per attivare il tempo di funzionamento a 15 minuti (tasto lampeggiante), dopodiché la cappa si spegne.

Tasto di selezione velocità (potenza) di aspirazione 3:

Premere 1 volta per selezionare la velocità (potenza) di aspirazione. Premere ancora e mantenere premuto per attivare il tempo di funzionamento a 10 minuti (tasto lampeggiante), dopodiché la cappa si spegne.

Tasto di selezione velocità (potenza) di aspirazione Intensiva

(temporizzata): premere per selezionare la velocità (potenza) di aspirazione, il tempo di funzionamento è di 5 minuti (tasto lampeggiante) dopodiché la aspirazione si spegne o ritorna alla velocità (potenza) di aspirazione precedentemente selezionata.

Nota: È possibile controllare questa funzione in modo che la cappa si spenga in ogni caso dopo i 5 minuti di funzionamento (anche se in precedenza era selezionata un'altra velocità (potenza) di aspirazione). A tal fine, dopo aver premuto il tasto, premere ancora e mantenere premuto: il tasto inizierà a lampeggiare ad indicare che la funzione desiderata è stata impostata.

Tasto reset saturazione filtri: la cappa tramite la segnalazione luminosa di questo tasto avverte l'utente quando è necessario eseguire la manutenzione dei filtri.

Tasto illuminato in rosso lampeggiante: eseguire la manutenzione del filtro grassi, dopodiché premere il tasto per più di 3 secondi, il tasto si spegne.

Tasto illuminato in rosso: eseguire la manutenzione del filtro al carbone, dopodiché premere il tasto per più di 3 secondi, il tasto si spegne.

Attenzione: la cappa è predisposta per la sola segnalazione del filtro grassi.

Per abilitare la segnalazione del filtro al carbone: impostare la cappa su OFF,

premere il tasto ⚙ per più di 3 secondi (il tasto si accende in rosso per segnalare l'avvenuta impostazione).

Per disabilitare la segnalazione del filtro al carbone ripetere nuovamente questa operazione.

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Manutenzione del pannello

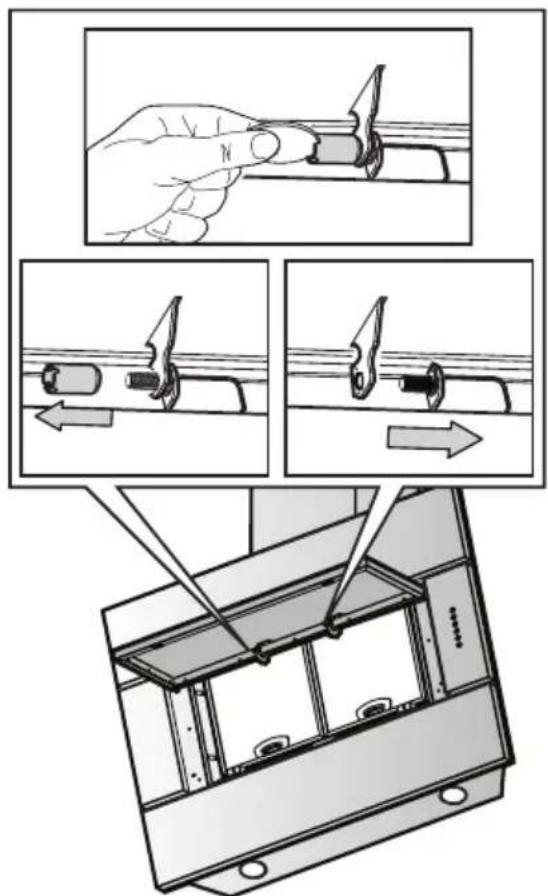

Smontaggio:

estrarre con decisione (LATO INFERIORE) e ruotare verso l'alto.

Svitare i pomelli che fissano il pannello alla cappa, utilizzando una moneta, e sganciarlo dai punti di fissaggio superiori.

Il pannello va pulito con la stessa frequenza del filtro grassi; lavare a mano con detersivi non abrasivi.

Non lavare in lavastoviglie. Utilizzare gli scarichi posizionati in prossimità degli spigoli nella parte posteriore, per fare defluire l'acqua rimasta all'interno.

NON UTILIZZARE ALCOOL!

Montaggio:

procedere in senso inverso allo smontaggio.

Avvitare con decisione i nottolini di fissaggio utilizzando una moneta.

Attenzione! Verificare sempre che il pannello sia ben fissato al suo posto.

Filtro grassi:

Il filtro grassi serve per catturare le particelle di grasso presenti nei fumi che si sviluppano durante la cottura.

Il filtro grassi è in metallo ininfiammabile.

Attenzione:

l'aumento della saturazione da residui grassi del filtro è proporzionale al rischio di infiammabilità dello stesso e può pregiudicare il buon funzionamento della cappa.

Importante:

provvedere regolarmente alla pulizia del filtro grassi.

Pulizia del filtro grassi:

☐ Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica questa necessità). □ Il filtro può essere lavato in lavastoviglie, cosa che potrebbe provocare un leggero scolorimento del filtro stesso. □ Il filtro deve essere posizionato liberamente, e NON incastrato, nella lavastoviglie. Importante: non lavare i filtri saturi assieme alle stoviglie. □ In caso di lavaggio a mano, immergere per alcune ore il filtro in acqua calda e detersivo. Pulire il filtro con una spazzola, risciacquarla bene e lasciarla sgocciolare.

Filtri e manutenzione

Montaggio e smontaggio dei filtri grassi:

1. Rimuovere completamente i pannelli (vedi paragrafo precedente).
2. Premere lo sgancio a molla dei filtri grassi verso l'alto ed estrarre il filtro.

⚠️ Eseguire la rimozione del filtro grassi facendo attenzione affinché questo non cada.

1. Pulire i filtri.
2. Rimontare i filtri grassi.
3. Rimontare i pannelli.

Filtro al carbone attivo:

Per la depurazione dei fumi della cucina nella versione a riciclo interno.

Attenzione:

Poiché il filtro si satura sempre più di grasso, questo può causare un elevato rischio di incendio e una riduzione della capacità aspirante della cappa.

Montaggio:

1. Rimuovere completamente i pannelli (vedi paragrafo precedente).
2. Rimuovere il filtro grassi (leggere "Montaggio e smontaggio dei filtri grassi"). ⚠️ Eseguire la rimozione del filtro grassi facendo attenzione affinché questo non cada.
3. Installare il filtro al carbone sul retro del filtro grassi e fissarlo con due bacchette. Attenzione! Le bacchette sono incluse nella confezione del filtro carbone e non nella cappa.
4. Rimontare il filtro grassi (vedere "Montaggio e smontaggio dei filtri grassi").
5. Rimontare i pannelli.

Per lo smontaggio procedere in senso inverso.

Manutenzione del filtro al carbone:

Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso - indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Il filtro al carbone attivo può essere acquistato presso un negozio specializzato (vedere il paragrafo "Accessori speciali").

Utilizzare solo filtri al carbone attivo originali, per garantire un corretto funzionamento della cappa.

Smaltimento di vecchi filtri al carbone attivo:

I filtri al carbone attivo NON contengono sostanze dannose. Possono quindi essere smaltiti come rifiuti domestici.

Pulizia e cura della cappa

Disinserire l'apparecchio dalla corrente elettrica.

Quando si sostituiscono e si puliscono i filtri (vedere il paragrafo "Filtri e loro manutenzione") pulire le parti accessibili per prevenire incendi e per conservare l'apparecchio in ottime condizioni.

□Utilizzare acqua calda e detersivo per la pulizia dell'apparecchio. In caso di sporco resistente (presente da lungo tempo) utilizzare un prodotto per la pulizia dei vetri.

□Non grattare via lo sporco incrostato, ma scioglierlo con un panno bagnato.

□Evitare l'uso di prodotti contenenti abrasivi e di spugne che possano rovinare la superficie della cappa;

□Avvertenza: evitare l'uso di alcool su superfici in plastica, poiché potrebbero comparire macchie opache. Attenzione! Areare bene la cucina e non lasciare fiamme libere.

⚠️ Pulire i comandi della cappa solamente con un panno morbido e bagnato (soluzione detergente leggera)

Non usare lucidanti per acciaio inossidabile.

Superfici in acciaio inossidabile:

□Utilizzare un detergente leggero non abrasivo per acciaio inossidabile.

□Pulire la superficie nella stessa direzione in cui è stata satinata e lucidata.

Non utilizzare nessuno dei materiali seguenti per pulire superfici in acciaio inossidabile: spugne abrasive, agenti per la pulizia contenenti sabbia, soda, acido o cloruro!

Superfici in alluminio e in plastica:

□Utilizzare un panno per vetri morbido e che non produca filacce o un panno in micro-fibra.

□Non utilizzare panni secchi.

□Utilizzare un detergente leggero per la pulizia dei vetri. Non utilizzare detergenti aggressivi, acidi o corrosivi.

□Non utilizzare detergenti abrasivi.

Sostituzione delle lampade

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Staccare l'apparecchio dalla rete elettrica.
2. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.

1. Sostituire la lampada danneggiata solo con lampade da 20 W max. (G4).
2. Riposizionare la protezione della lampada procedendo in senso inverso allo smontaggio.
3. Se l'illuminazione non funziona, prima di chiamare l'assistenza tecnica, controllare che le lampade siano ben inserite.

Difetti di funzionamento

In caso di domande o di difetti di funzionamento, rivolgersi al centro assistenza clienti. (Vedere l'elenco dei centri di assistenza) Al momento della chiamata indicare:

N°-E FD

Riportare i numeri nei campi sopra indicati. Tali numeri sono indicati sulla targhetta che si trova all'interno dell'apparecchio ed è visibile dopo aver estratto il blocca-filtro.

⚠️ Eseguire la rimozione del filtro grassi facendo attenzione affinchè questo non cada.

⚠️ Eseguire la rimozione del filtro grassi facendo attenzione affinchè questo non cada.

Versione a riciclo interno Kit di installazione
