DWK096625 - Liesituuletin BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Merkki	Bosch
Malli	DWK096625
Mitat (L x S x K)	90 x 50 x 60 cm
Paino	15 kg
Virtalähde	220-240 V, 50 Hz
Moottorin teho	200 W
Ilmavirran maksimi	750 m³/h
Melutaso maksimi	65 dB
Valaistus	2 x LED 3 W
Rasvasuodatin	Metallinen, konepestävä
Hiilisuodatin	Valinnainen, vaihto 6 kuukauden välein
Ohjaus	Painonapit
Nopeuksien määrä	3
Poistotyyppi	Kierrätys tai ulkoilmanpoisto
Ulostulon halkaisija	150 mm
Energialuokka	A+
Suodattimien puhdistus	Kuukausittain
Ulkopinnan puhdistus	Kostea liina, ei hankaavia aineita
Automaattinen sammutus	Ei määritelty
Takuu	2 vuotta
Varaosat saatavilla	Suodattimet, lamput, kaukosäädin (valinnainen)

Usein kysytyt kysymykset - DWK096625 BOSCH

Miten liesituuletin DWK096625 asennetaan?

Asennus tulee teettää ammattilaisella. Varmista, että seinätuki on tukeva ja mitat vastaavat. Noudata mukana tulleita asennusohjeita.

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet voidaan pestä astianpesukoneessa tai käsin kuumalla vedellä ja pesuaineella. Anna niiden kuivua täysin ennen takaisin asettamista. Puhdista ne kuukausittain.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista sähkönsyöttö (sulake, katkaisija). Varmista, että pistoke on kytketty. Jos ongelma jatkuu, ota yhteys Bosch-huoltoon.

Miten liesituulettimen nopeus säädetään?

Käytä ohjauspaneelin painonappeja. Paina haluamasi nopeuden painiketta (yleensä 3 tasoa). Suurempi nopeus on suositeltava voimakkaille hajuille tai höyryille.

Voiko liesituuletinta käyttää ilman ulkoilmanpoistoa?

Kyllä, liesituuletin toimii kierrätystilassa hiilisuodattimella (myydään erikseen). Ilma puhdistetaan ja palautetaan huoneeseen. Tämä tila vaatii kierrätyssarjan asennuksen.

Mitä eroa on kierrätyksellä ja poistolla?

Poistotilassa ilma johdetaan ulos kanavan kautta. Kierrätystilassa ilma kulkee hiilisuodattimen läpi hajujen poistamiseksi ennen puhallusta takaisin keittiöön. Kierrätys on helpompi asentaa, mutta vaatii hiilisuodattimen säännöllistä vaihtoa.

Miten LED-lamppu vaihdetaan?

Katkaise sähkönsyöttö. Poista lampun suojus (klipsi tai ruuvi). Irrota LED-lamppu ja vaihda se samantyyppiseen (3 W, esim. GU10-kanta). Aseta suojus takaisin ja kytke virta.

Miksi liesituuletin pitää ääntä?

Liiallinen ääni voi johtua tukkeutuneesta suodattimesta, virheellisestä asennuksesta tai tärinästä. Puhdista suodattimet, tarkista että liesituuletin on kiinnitetty kunnolla ja ruuvit ovat tiukalla. Jos ääni jatkuu, ota yhteys huoltoon.

Miten suodattimen kyllästymisilmaisin nollataan?

Suodattimien puhdistuksen tai vaihdon jälkeen pidä nollauspainiketta (yleensä valopainike tai erityinen painike) painettuna 3 sekuntia, kunnes merkkivalo sammuu.

Mistä löytää varaosia mallille DWK096625?

Varaosat (suodattimet, lamput jne.) ovat saatavilla Bosch-huollosta tai valtuutetuilta varaosamyyjiltä. Käytä tilauksessa mallinumeroa.

KÄYTTÖOHJE DWK096625 BOSCH

Laitteen kuvaus Toimintatapa

Liesikupu asennetaan siten, että palamiseen

tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on

järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Hormiliitännän suhteen on noudatettava maakohtaisia määräyksiä.

Toimintatapa

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim.

kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

Ennen ensimmäistä käyttöä

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.

Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠ Älä suorita liekitystä liesituulettimen alla. Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama

! voimakas kuumuus saattaa vahingoittaa liesituuletinta.

☐ Toiminnan aikainen kaikkien keittoalueiden aiheuttama lämpökuormitus ei saa ylittää 11,3 kW, riippumatta asennetusta nimellistehosta.

☐ Poikkeus: Lyhytaikaisesti (enintään 15 minuuttia) voidaan yhtä keittoaluetta käyttää max.

13,5 kW:n lämpökuormituksella, kun tuuletin on kytketty vähintään teholle 2. (Muutoin on olemassa palovamman vaara kosketettaessa rungon pintaa).

Liesituulettimen käyttö

⚠️ Näin keittiöhöyry poistuu tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa. ☐ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Äänimerkki:

□ Kun painiketta painetaan, kuuluu äänimerkki toiminnon vahvistukseksi.

Äänimerkin poiskytkentä:

☐ Paina samanaikaisesti painikkeita 0 ja +, kunnes äänimerkki kuuluu noin 3 sekunnin kuluttua.

Äänimerkin päällekytkentä:

☐ Toimi samalla tavoin kuin edellä on neuvottu.

Tuulettimen käynnistys:

□ Paina painiketta +.

Tuuletustehon valinta:

☐ Paina painiketta +. Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.

□ Paina painiketta –. Tuuletin kytkeytyy edellistä pienemmälle teholle.

Tuulettimen kytkeminen toiminnasta:

☐ Paina painiketta 0. Näyttö ☐ sammuu hetken kuluttua. Tai: Paina painiketta – niin usein, että tuuletin kytkeytyy pois päältä. Näyttö sammuu hetken kuluttua

Liesituulettimen käyttö

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa

□ Paina painiketta + niin usein, että näytölle syttyy P. □ Jos et kytke korkeinta tehoa pois päältä käsin, niin tuuletin kytkeytyy 10 minuutin kuluttua automaattisesti teholle 2.

Tuulettimen jälkikäynti:

□ Paina painiketta

Tuuletin käy 10 minuuttia teholla i, näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois päältä.

Valaistus:

□ Kytke valot päälle ja pois päältä painamalla lyhyesti painiketta 🙏. ☐ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa. □ Valaistustehon säätö: Pidä painiketta 🌐 painettuna, kunnes valaistus on sopiva.

Valaistuksen automaattinen päällekytkentä, esim. ajastimen avulla:

□ Tuulettimen ja valaistuksen tulee olla kytkettynä pois toiminnasta.

Päällekytkentä:

Paina samanaikaisesti painikkeita – ja →l.

☐ Valo syttyy noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Poiskytkentä:

Toimi samoin kuin valaistusta päällekytkettäessä.

☐ Valo sammuu noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Suodattimet ja huolto

Rasvasuodattimet:

Keittiöhöyryn rasvan keräämiseen käytetään kahta metallista rasvasuodatinta.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metalliset rasvasuodattimet ajoissa, vältyt palovaaralta, jonka friteeramisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Kyllästysasteen näyttö:

Kun rasvasuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta, kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa =. Vaihda rasvasuodatin viimeistään nyt.

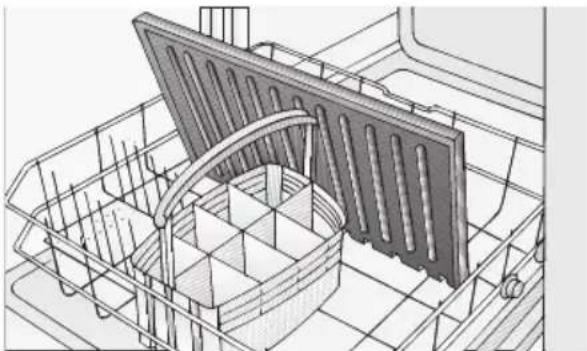

Rasvasuodattimien puhdistus:

☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua. ☐ Aseta ulompi suodatin koneeseen niin, että kiinnitysreiät ovat alaspäin, jolloin pesuvesi voi virrata pois.

Älä pese voimakkaasti kyllästyneitä rasvasuodattimia yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Poista näyttö =.

□ Paina painiketta 0.

Suodattimet ja huolto

Rasvasuodattimien irrotus:

1. Vedä ulommaista suodatinta alaspäin, kunnes se irtoaa magneeteista.

1. Irrota suodatin sen ollessa pystyasennossa.

1. Paina sisemmän suodattimen lukitsinta ja irrota suodatin.

Rasvasuodattimien kiinnitys:

1. Kiinnitä sisempi suodatin paikoilleen takareunasta ja käännä suodatin ylös.

1. Ripusta ulompi suodatin paikoilleen pystyasennossa.

1. Työnnä suodatinta taaksepäin, kunnes se kiinnittyy magneetteihin.

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena. Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunanpesuaineella. Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla. Älä käytä hankaavia puhdistusaineita tai sieniä. Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä. Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

Varo! Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa. Puhdista vain hiontasuunnassa.

Varo! Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda-, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa. Älä käytä kuivia pyyhinliinoja. Käytä mietoa ikkunanpesuainetta. Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita. Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.

⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.

1. Irrota lampunrengas ruuvitaltalla tms.
2. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Kun näytölle ilmestyy

□ Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen.

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot yllä oleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.
