EL-2607P - Räknare SHARP - Gratis bruksanvisning och manual

Produkttyp	Skrivande räknare
Märke	SHARP
Modell	EL-2607P
Displaykapacitet	12 siffror
Huvudströmförsörjning	AC 220-230 V, 50 Hz
Backupströmförsörjning	Litiumbatteri CR2032 (3 V)
Backupbatteriets livslängd	Cirka 2 år
Skrivartyp	Mekanisk
Utskriftshastighet	Cirka 4,3 rader/s
Skrivarpapper (bredd)	57 mm - 58 mm
Skrivarpapper (max diameter)	80 mm
Vikt	Cirka 1,9 kg (med batteri)
Driftstemperatur	0 °C till 40 °C
Väljare	Decimal (F, 0-6), Avrundning (↑, 5/4, ↓), Konstant/Addition (K, A, ●), Summa total/Skatt (GT, ●, RATE), Utskriftsläge (P, P IC, ●)
Minnesfunktioner	Oberoende minne, totalsummaminne, artikelräknare
Beräkningsfunktioner	Addition, subtraktion, multiplikation, division, procent, skatt (inklusive/exklusive), påslag/marginal, medelvärde
Underhåll	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel eller våt trasa.
Säkerhet	Utsätt inte för vatten eller fukt. Använd endast angiven spänning. Byt batteri mot samma typ eller motsvarande.
Utbytbara delar	Färgband, pappersrulle, CR2032 batteri
Ingående tillbehör	1 litiumbatteri, 1 pappersrulle, 1 färgband, 1 bruksanvisning
Godkännande	Uppfyller direktiven 89/336/EEG och 73/23/EEG ändrat genom 93/68/EEG

Vanliga frågor - EL-2607P SHARP

Hur byter jag färgbandet?

Stäng av maskinen och ta bort skrivarlocket. Ta bort det gamla färgbandet. Placera det nya färgbandet med den svarta sidan uppåt, sätt en spole på den vänstra axeln. För färgbandet utanför metallstyrningarna och sträck det genom att vrida en spole. Sätt tillbaka locket.

Hur byter jag pappersrullen?

Klipp försiktigt början på pappersremsan. För in änden i öppningen, slå på maskinen och tryck på pappersmatningsknappen för att mata fram papperet. Placera rullen i hållaren. Dra aldrig papperet bakåt för att undvika att skada skrivaren.

Vad gör jag om fel symbol 'E' visas?

Om '0·E' visas, tryck på *-knappen för att rensa felet. Om 'E' visas med siffror som inte är noll, använd CE eller → för att rensa och fortsätta. Fel kan orsakas av kapacitetsöverskridning, division med noll eller elektromagnetisk störning. Om tangenterna fastnar, använd RESET-knappen på baksidan av maskinen.

Hur ställer jag in skattesatsen?

Ställ skattesatsratten på 'RATE'. Ange satsen (max 4 siffror, decimalpunkt räknas inte) och tryck på TAX+. För en rabattsats, tryck på TAX- innan du trycker på knappen. Återställ väljaren till '●' efter inmatning.

Hur använder jag funktionen för totalsumma (GT)?

Ställ väljaren på position 'GT'. Varje beräkningsresultat samlas automatiskt i GT-minnet. För att visa totalsumman, tryck på GT. För att rensa GT-minnet, tryck på CE eller GT i icke-utskriftsläge beroende på modell. Symbolen 'G' visas när ett värde finns i GT-minnet.

Hur återställer jag maskinen?

Använd RESET-knappen på baksidan av maskinen vid funktionsstörning eller efter batteribyte. Tryck med spetsen av en kulspetspenna (inte vasst föremål). Detta rensar skattesatser och data i minnet. Efter RESET, anslut maskinen, slå på den och kontrollera att '0.' visas.

Hur byter jag backupbatteriet?

Stäng av maskinen och koppla ur den. Ta bort batteriluckan på baksidan. Ta bort det gamla batteriet och sätt i ett nytt litiumbatteri CR2032 med pluspolen uppåt. Torka insidan med en torr trasa. Sätt tillbaka luckan och tryck på RESET. Anteckna bytesdatum på etiketten. Batteriet håller cirka 2 år.

Vilka är väljarna och deras funktion?

Decimalväljare: F (flytande) eller 0-6 siffror. Avrundningsväljare: ↑ (uppåt), 5/4, ↓ (nedåt). Konstant/additionsväljare: K (konstant), A (automatisk addition), ● (neutral). Totalsumma/skattväljare: GT (totalsumma), ● (neutral), RATE (skattesats). Utskriftslägesväljare: P (utskrift), P IC (utskrift + räkning), ● (ingen utskrift).

Hur skriver jag ut ett nummer utan att det inkluderas i beräkning (icke-addition)?

Efter att du angett numret (t.ex. kod, datum), tryck på #/∂ (icke-addition/delsumma) i utskriftsläge. Numret skrivs ut till vänster med symbolen '#' och påverkar inte pågående beräkningar.

Hur beräknar jag marginal eller påslag?

Använd knappen MU (påslag). Ange kostnad, tryck på MU, ange påslagsprocent, tryck på = för att få försäljningspris. För marginal, använd lämplig sekvens: försäljningspris - kostnad - marginal. Manualen visar exempel med knapparna COST, SELL och MARGIN beroende på modell.

BRUKSANVISNING EL-2607P SHARP

Observera om hantering av litiumbatterier:

OBSERVERA!

Felaktigt batteribyte medför risk för explosion.

Byt endast ut batteriet mot ett batteri av samma eller motsvarande typ som rekommenderats av biltillverkaren.

Kassera ett förbrukat batteri enligt tillverkarens anvisningar.

Opmerkingen betreffende de behandeling van lithiumbatterijen:

LET OP

Anslut till ett vägguttag som återfinns i närheten och är lätt att komma åt.

Let op!

För att försäkra långvarig och felfri användning av din räknare från SHARP rekommenderar vi följande:

1. Räknaren bör användas och förvaras på ställen som ej utsätts för extrema temperaturväxlingar, fukt eller damm.
2. Rengör räknaren med en mjuk, torr trasa. Använd aldrig kemiska lösningar eller en våt trasa.
3. Eftersom denna produkt inte är vattentät bör den inte användas eller förvaras där den kan komma i kontakt med vätska (t.ex. vatten). Regndroppar, vattenspray, juice, kaffe, ånga, svett etc. orsakar också funktionsstörningar.
4. Om batteriet för minnesskydd inte är isatt raderas den inställda satsen för skatt/rabatt när strömtillförseln avbryts. Den inställda satsen för skatt/rabatt raderas också om du plockar ur batteriet för minnesskydd.
5. Om enheten kräver service bör du endast anlita en SHARP-handlare eller en av SHARP auktoriserad serviceverkstad.
6. Linda inte nätkabeln runt stommen och undvik att tvinna eller böja kabeln.

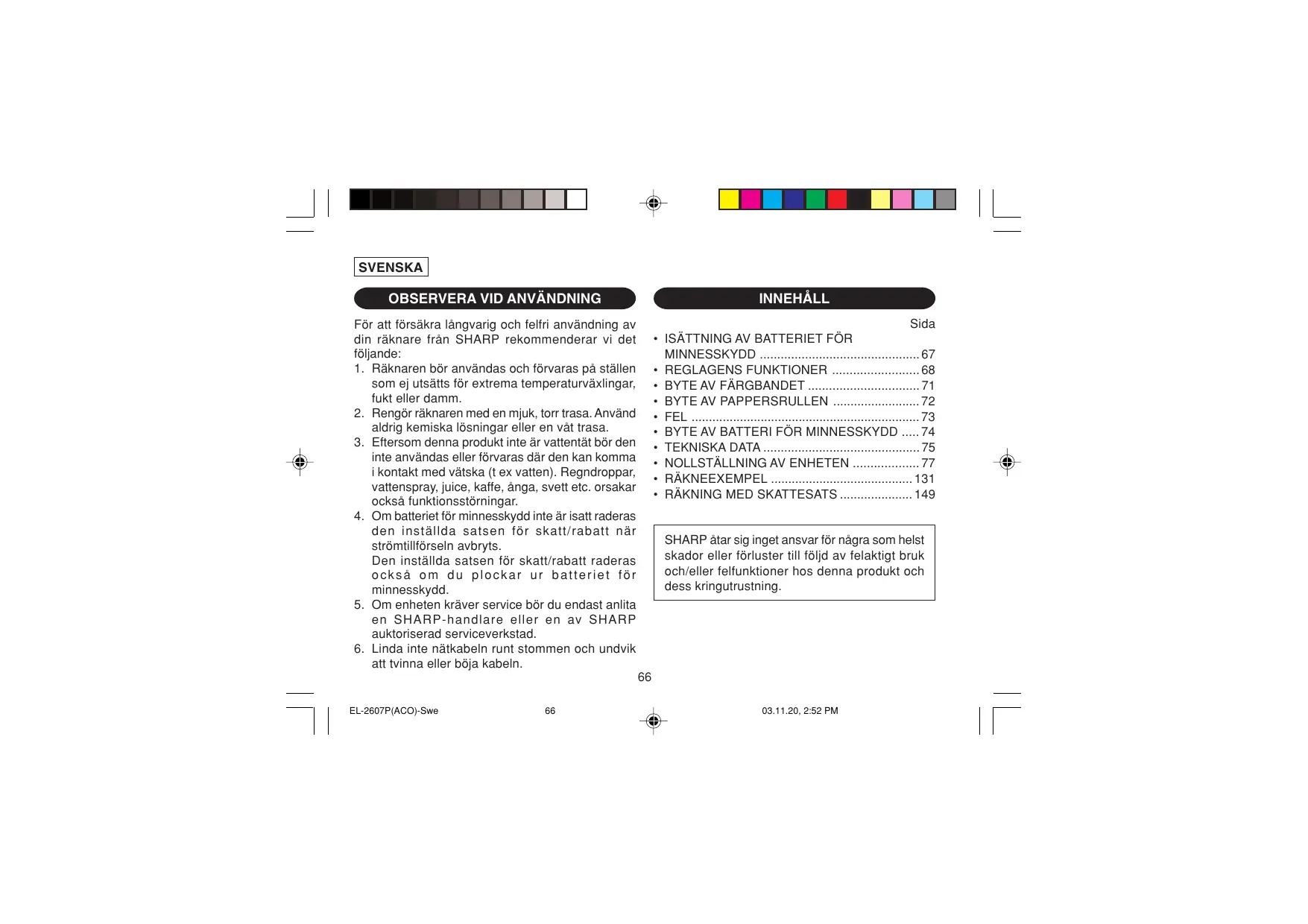

INNEHÅLL

Sida

ISÄTTNING AV BATTERIET FÖR MINNESSKYDD 67 - REGLAGENS FUNKTIONER 68 BYTE AV FÄRGBANDET 71 BYTE AV PAPPERsrullen 72 FEL 73 BYTE AV BATTERI FÖR MINNESSKYDD .... 74 - TEKNISKA DATA 75 - NOLLSTÄLLNING AV ENHETEN 77 - RÄKNEEXEMPEL 131 RÄKNING MED SKATTESATS 149

SHARP åtar sig inget ansvar för några som helst skador eller förluster till följd av felaktigt bruk och/eller felfunktioner hos denna produkt och dess kringutrustning.

ISÄTTNING AV BATTERIET FÖR MINNESSKYDD

Innan enheten används för första gången bör du ta ur det medföljande litiumbatteriet och installera det på följande sätt.

Om nätkabeln kopplas ur av misstag vid drift med enbart nätspänning kommer den inställda skatte-/rabattsatsen och minnesinnehållet att raderas.

1) Ställ strömbrytaren på “OFF” och koppla bort nätkabeln från vägguttaget. 2) Ta av batterilocket på enhetens baksida. (Fig. 1) 3) Torka av batteriet med en torr trasa och sätt i det med plussidan “+” vänd uppåt. (Fig. 2) 4) Sätt på batterilocket genom att utföra proceduren ovan i omvänd ordning. 5) Tryck in omkopplaren RESET på enhetens baksida. (Se sidan 77.)

Fig. 1

Fig. 2

• Anslut nätkabeln till ett vägguttag och ställ strömbrytaren på "ON".

Kontrollera att "0." visas på skärmen. Om "0." inte visas bör du ta ur batteriet, sätta i det på nytt och kontrollera skärmen igen.

• På datumetiketten för batteribyte som återfinns på enhetens baksida ska du skriva ner månaden och året då batteriet sattes i och sedan använda detta som referens för nästkommande batteribyte.

"OFF": Strömmen av. "": Strömmen på. Står i läget för icede-utskrift. "P": Strömmen på. Står i läget för utskrift. "P·IC": Strömmen på. Står i läget för utskrift och posträkning. 1) Posträknaren räknar antalet tryck på tangenten ± vid addition. Anm: • Varje tryck på tangenten [−] vid subtraktion drar bort 1 från räkningen. - Posträkningen skrivs ut när det beräknade resultatet erhålls. - Ett tryck på tangenten * , , + , \ - eller MU tömmer posträknaren. 2) När väljaren för slutsvar/satsinställningsläge står på ON (GT) räknar posträknaren antalet gånger som räkneresultat lagrats i slutsvarsminnet. Tryck på tangenten [GT] för att skriva ut och tömma posträknaren. 3) Räknaren för minnesposter räknar antalet tryck på tangenten M+ vid addition.

Anm: Varje tryck på tangenten M- vid subtraktion drar bort 1 från räkningen.

• Posträkningen skrivs ut vid återkallning av minnet.
• Ett tryck på tangenten *M tömmer räknaren.

Anm: Posträknaren har en maximal kapacitet på 3 siffror (upp till ± 999). Räknaren återställs till noll när denna gräns överskrids.

F63210

DECIMALVÄLJARE:

Bestämmer antalet decimaler i svaret.

I läget "F" visas svaret med ett flytande decimalsystem.

VÄLJARE FÖR KONSTANT / LÄGET ADD:

"K": Följande konstantfunktioner utförs:

Multiplikation:

Räknaren kommer automatiskt ihåg det först inmatade talet (multiplikanden) och kommandot .

Division:

Räknaren kommer automatiskt ihåg det andra inmatade talet (divisorn) och kommandot

": Neutralt läge

"A": Användning av läget Add medger addition och subtraktion utan att behöva mata in en decimalpunkt. När läget Add är aktiverat placeras en decimalpunkt automatiskt i enlighet med inställningen för decimalväljaren.

Användning av · , × eller + åsidosätter automatiskt läget Add och skriver ut korrekta decimaler enligt den förinställda decimalpositionen.

↑5/4↓

AVRUNDNINGSVÄLJARE:

"↑": Svaret avrundas uppåt.

"5/4": Svaret avrundas normalt.

"↓": Svaret avrundas nedåt.

Anm: Decimalpunkten blir flytande under efterföljande beräkningar när × eller + används.

Svaret avrundas alltid nedåt (↓) när decimalväljaren står på "F".

RAT

GT·SET

VÄLJARE FÖR SLUTSVAR/ SATSINSTÄLLNINGSLÄGE:

"GT": Slutsvar

Neutral

"RATE": Ställ väljaren i läget "RATE SET" före lagring av varje sats.

• Mata in skattesatsen att addera och tryck sedan på [txx]. Lagra en rabattsats genom att trycka på [+/-] före ett tryck på [w+].
• Maximalt 4 siffror kan lagras (decimalpunkten räknas inte som en siffra).

Anm: • Var noga med att ställa väljaren i läget "." efter lagring av varje sats. - Det går bara att lagra en sats i taget. Den tidigare satsen raderas vid inmatning av en ny sats.

PAPPERMATARTANGENT

TANGENT FÖR KORRIGERING AV SISTA SIFFRA

SLUTSVARSTANGENT

RADERINGSTANGENT

SVARSTANGENT

MULTIPLIKATIONSTANGENT

DIVISIONSTANGENT

SUBTRACTIONSTANGENT (DELSVAR)

ADDITIONSTANGENT (DELSVAR)

TECKENÄDRINGSTANGENT

MULTIPELTANGENT

Icke-addition - Ett tryck på tangenten strax efter inmatning av ett tal i utskriftsläget gör att talet skrivs ut på vänster sida med symbolen "#". Denna tangent används för att skriva ut tal som ej är föremål för beräkning, t.ex. koder, datum o.dyl.

Delsvar - Används för att erhålla delsvar vid addition och/eller subtraktion. Ett tryck på tangenten efter ± eller −≡ gör att delsvaret skrivs ut

tillsammans med symbolen ″, och beräkningen kan sedan fortsättas.

Ett tryck på tangenten i icke-utskriftsläget gör att det visade talet skrivs ut tillsammans med "P".

MEDELVÄRDESTANGENT:

Används för beräkning av medelvärdet.

SKÄRMSYMBOLER:

M: Ett tal har lagrats i minnet.

• : Visat värde är negativt.

E: Fel eller överskridning av kapacitet.

: Visas när ett tal förekommer i slutsvarsminnet.

• Även om alla tillgängliga symboler visas här i instruktionssyfte, kommer dessa symboler inte att visas samtidigt på displayen.

BYTE AV FÄRGBANDET

1. Ta bort pappersrullen från räknaren. (Riv av papperet och ta bort det från skrivarmekanismen med hjälp av [4].)
2. Slå av strömmen före byte av färgband.
3. Ta av skrivarlocket. (Bild 1)
4. Ta ur det gamla färgbandet genom att dra det uppåt.
5. Sätt i det nya färgbandet.
6. Kontrollera att den svarta sidan av färgbandet är vänd uppåt och placera en av rullarna på rullaxeln till höger. (Bild 2) Försäkra att rullen sitter ordentligt på plats.
7. Led färgbandet runt utsidan av metalladarna. (Bild 3)
8. Spänn färgbandet genom att vrida på en av rullarna.
9. Sätt tillbaka skrivarlocket. (Bild 4)
10. Sätt tillbaka pappersrullen.

Bild 1

Bild 2

Bild 3

Bild 4

BYTE AV PAPPERsrullen

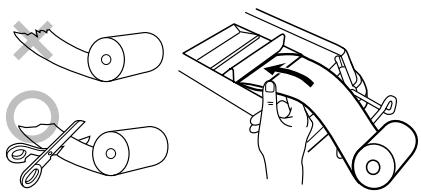

Sätt aldrig i pappersrullen om den blivit avriven. Detta kan orsaka papperstrassel.

Klipp alltid av den ledande kanten med en sax.

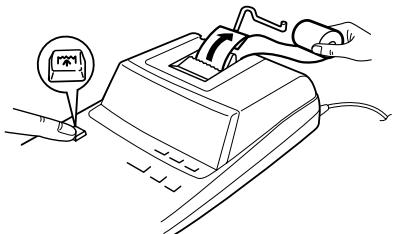

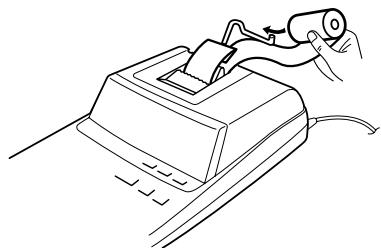

1) För in den ledande kanten av pappersrullen i öppningen. (Bild 1) 2) Slå på strömmen och mata fram papperet genom att trycka på [Bild 2] 3) För in pappersrullen i pappershållaren. (Bild 3)

DRA ALDRIG PAPPERET BAKÅT DÅ DETTA KAN ORSAKA SKADOR PÅ SKRIVARMekanismen.

FEL

Ett flertal förhållanden kan orsaka spill eller fel. "E" visas på skärmen när detta inträffar. Minnesinnehållet vid tidpunkten när felet uppstod bevaras dock.

Om "0·E" visas på skärmen när ett fel har inträffat, så måste tryckas in för att tömma räknaren. Om "E" visas tillsammans med någon annan siffra än noll kan felet åtgärdas genom att trycka på CE eller → , varefter påbörjad beräkning kan fortsättas.

I sällsynta fall kan det hända att utskrift stoppas halvvägs och indikeringen "E" visas på skärmen. Detta tyder inte på fel utan har orsakats av att räknaren utsatts för kraftiga elektromagnetiska störningar eller statisk elektricitet från en yttre källa. Tryck på tangenten * om detta inträffar och börja sedan om beräkningen från början.

Upphov till fel:

1. Inmatning av mer än 12 siffror eller 11 decimaler. Detta fel kan åtgärdas genom att trycka på [CE] eller +
2. När heltalsdelen i ett svar överstiger 12 siffror.
3. När heltalsdelen i minnesinnehållet eller slutsvarsminnet överstiger 12 siffror. (T.ex. 9999999999999 + 1 + )
4. Vid försök att dividera ett tal med noll. (T.ex. 5 + 0 + )

Använd ett litiumbatteri (CR2032).

Anm.: Tänk på att den inställda skatte-/rabattsatsen och minnesinnehållet raderas vid batteribyte. Det kan vara lämpligt att skriva ner skatte-/rabattsatsen och andra viktiga nummer på ett separat papper.

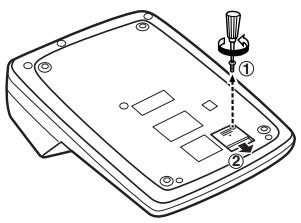

1) Ställ strömbrytaren på “OFF” och koppla bort nätkabeln från vägguttaget. 2) Ta av batterilocket på enhetens baksida. (Fig. 1) 3) Ta ur det urladdade batteriet och sätt i ett nytt litiumbatteri. Torka av det nya batteriet noga med en torr trasa och sätt i det med plussidan "+" vänd uppåt. (Fig. 2) 4) Sätt på batterilocket genom att utföra proceduren ovan i omvänd ordning. 5) Tryck in omkopplaren RESET på enhetens baksida. (Se sidan 77.)

Fig. 1

Fig. 2

Efter batteribyte

• Anslut nätkabeln till ett vägguttag och ställ strömbrytaren på "ON". Kontrollera att "0." visas på skärmen. Om "0." inte visas bör du ta ur batteriet, sätta i det på nytt och kontrollera skärmen igen.
• Ställ in skatte/rabattsatsen på nytt.
• På datumetiketten för batteribyte som återfinns på enhetens baksida ska du skriva ner månaden och året då batteriet byttes och sedan använda detta som referens för nästkommande batteribyte.

Angående batterier

• Lämna aldrig kvar ett urladdat batteri i enheten.
• Utsätt inte batteriet för vatten eller eld, och försök aldrig att ta isär det.
• Förvara batterier utom räckhåll för småbarn.

TEKNISKA DATA

Displaykapacitet:	12 sifrorn
Nätdrift:	Verksam: Växelström: 220V-230V, 50Hz Minnesstöd: 3V … (likström) (Litiumbatteri CR2032 × 1)
Livslängd für minnestödsbatteri:
	Ca. 2 År (testad och bekräftad vid 25°C; kan variera beroende pà bruksmiljö)

SKRIVARDELEN

Skrivare: Mekanisk skrivare

Utskriftshastighet: Ca. 4,3 rader/sek.

het: Ca. 4,3 rader/sek.

Skrivarpapper: 57 - 58 mm brett, 80 mm i diameter (max.)

Brukstemperatur: 0°C - 40°C

Strömförbrukning: 67 mA

Mått:

Vikt:

Tillbehör:

0°C - 40°C

67 mA

222 mm (B) × 327 mm (D) × 78 mm (H)

Ca. 1,9 kg (med batteri)

1 litiumbatteri, 1 etikett för batteribyte (fast på enhetens baksida), 1 pappersrulle, 1 färgband (installerad), bruksanvisning

VARNING

ANVÄND DEN SPÄNNING SOM STÅR ANGIVEN PÅ RÄKNAREN. ANVÄNDNING AV EN HÖGRE SPÄNNING ÄN DEN ANGIVNA KAN ORSAKA BRAND OCH ANDRA ALLVARLIGA SKADOR. VI ÅTAR OSS INGET ANSVAR FÖR SKADOR SOM ORSAKAS AV ATT RÄKNAREN ANVÄNDS MED FELAKTIG SPÄNNING.

NOLLSTÄLLNING AV ENHETEN

Enheten kan bli obrukbar om den utsätts för kraftiga slag, elektriska fält eller annan yttre påverkan, och tangenterna upphör då att fungera. Om detta inträffar ska du trycka in nollställningsknappen RESET på enhetens undersida. RESET får enbart tryckas in när:

• ett onormalt fenomen inträffar och tangenterna blir obrukbara.
• efter isättning eller byte av batteri.

Anm.:

• Ett tryck på omkopplaren RESET raderar den lagrade skatte-/rabattsatsen och all annan data som lagrats i minnet.
• Använd en kulspetspenna eller liknande för att trycka in RESET. Använd inga föremål som kan brytas eller föremål med en skarp spets, exempelvis en nål.
• Tryck in omkopplaren RESET och anslut sedan nätkabeln till ett vägguttag. Ställ strömbrytaren på "ON" och kontrollera att "0." visas.

1. Ställ decimalväljaren i det läge som anges i varje exempel. Avrundningsväljaren ska stå i läget "5/4" såvida inget annat anges.
2. Väljaren för konstant/fast decimal och lägesväljaren för konstanträkning/addläge bör stå i läget "●" (avslaget) så länge inget annat anges.
3. Väljaren för utskrift/poskräkning ska stå i läget "P" såvida inget annat anges.
4. Tryck på CE eller → för att radera ett felaktigt inmatat tal och mata sedan in rätt tal.
5. Negativa tal skrivs ut med symbolen "-" i rött.

RÄKNEEXEMPEL

Både påslag och vinstmarginal utgör sätt att beräkna vinsten i procent.

- Vinstmarginalen är procenten vinst gentemot försäljningspriset. - Påslaget är procenten vinst gentemot kostnaden. - 'Cost' är kostnaden. - 'Sell' är försäljningspriset. - 'GP' är bruttovinsten. - 'Mkup' är procenten vinst baserad på kostnaden. - 'Mrgn' är procenten vinst baserad på försäljningspriset.

EXEMPEL 2: Utför två beräkningar med 840 och525, vilka båda redan inkluderar skatt. Beräkna skatten på summan samt summan utan skatt. (skattesats: 5%)

Vid batteribyte ska följande iakttagas:

• Det förbrukade batteriet ska lämnas in till er lokala handlare eller till kommunal miljöstation för återinsamling.
• Kasta ej batteriet i vattnet eller i hushållssoporna. Batteriet får ej heller utsättas för öppen eld.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC som kompletteras av 93/68/EEC.
