CS-4194 - Räknare SHARP - Gratis bruksanvisning och manual

Produkttyp	Skrivande miniräknare
Märke	Sharp
Modell	CS-4194
Display	LCD 12 siffror
Utskrift	Termisk eller slag (beroende på version)
Pappersbredd	58 mm
Utskriftshastighet	Cirka 2,5 rader per sekund
Strömförsörjning	Nätadapter (ingår)
Ingångsspänning	220-240 V AC, 50/60 Hz
Mått (L x D x H)	200 x 150 x 50 mm
Vikt	500 g
Grundläggande funktioner	Addition, subtraktion, multiplikation, division, procent, kvadratrot
Minne	Oberoende minne (M+, M-, MR, MC)
Skatteberäkning	Programmerbar skattesats (TAX+ / TAX-)
Buffertfunktion	Ja
Antal tangenter	Cirka 40 tangenter
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inga lösningsmedel.
Säkerhet	Utsätt inte för fukt eller extrema temperaturer. Använd endast medföljande adapter.
Reservdelar och reparerbarhet	Kontakta Sharps kundtjänst för delar eller reparationer.
Allmän information	Robust skrivbordsräknare lämplig för professionell användning.

Vanliga frågor - CS-4194 SHARP

Hur byter jag pappersrullen?

Öppna skrivarens lock, ta bort den gamla rullen, sätt i den nya rullen och se till att papperet rullar ut från undersidan, stäng sedan locket.

Hur byter jag färgbandet?

För slagmodeller, öppna färgbandsfacket, ta bort den gamla patronen, sätt i den nya enligt färgmarkeringarna. Sätt tillbaka locket.

Hur ställer jag in skattesatsen?

Håll ner TAX%-tangenten tills den aktuella satsen blinkar, ange den nya satsen (t.ex. 20), tryck sedan på TAX% igen för att bekräfta.

Vad gör jag om utskriften är för svag?

Kontrollera att färgbandet är korrekt installerat eller inte är utslitet. För termiska modeller, rengör skrivhuvudet med en bomullstopp doppad i isopropylalkohol.

Hur rensar jag minnet?

Tryck på MC (Memory Clear) för att rensa det oberoende minnet. För att återställa alla värden, stäng av och sätt på räknaren igen.

Räknaren visar ingenting, vad gör jag?

Kontrollera att nätadaptern är ordentligt ansluten och att uttaget fungerar. Om den drivs med batterier, se till att de är korrekt installerade och inte urladdade.

Hur gör jag en procentberäkning?

Ange basnumret, tryck på x för multiplikation, ange procenttalet, tryck sedan på % för att få resultatet.

Vad betyder fel 'E' på displayen?

En kapacitetsöverskridning har inträffat. Tryck på CE/C för att rensa, eller använd →-tangenten för att korrigera.

Hur använder jag buffertfunktionen?

Buffertminnet lagrar mellanresultat. Använd M+ för att lägga till, M- för att subtrahera, MR för att hämta, och MC för att rensa.

Kan jag använda laddningsbara batterier?

Ja, om din modell accepterar batterier, använd laddningsbara Ni-MH-batterier i storlek AA, men se till att extern laddare är kompatibel. Nätadaptern laddar inte batterierna.

BRUKSANVISNING CS-4194 SHARP

Observera om hantering av litiumbatterier:

OBSERVERA!

Felaktigt batteribyte medför risk för explosion. Byt endast ut batteriet mot ett batteri av samma eller motsvarande typ rekommenderat av tillverkaren. Kassera ett förbrukat batteri enligt tillverkarens anvisningar.

Opmerkingen betreffende de behandeling van lithiumbatterijen:

LET OP

Anslut till ett vägguttag som återfinns nära enheten och är lätt åtkomligt.

Let op!

För att försäkra långvarig och felfri användning av din räknare från SHARP rekommenderar vi det följande:

1. Räknaren bör användas och förvaras på ställen som ej utsätts för extrema temperaturväxlingar, fukt eller damm.
2. Rengör räknaren med en mjuk, torr trasa. Använd aldrig kemiska lösningar eller en våt trasa.
3. Då enheten inte är vattentät bör den inte användas på ställen där den kan utsättas för vätskor. Regndroppar, vattenstänk, juice, kaffe, ånga, fukt o.dyl. kan orsaka fel.
4. Om batteriet för minnesskydd inte har satts dit, raderas den inställda skattesatsen/rabatten när strömmatningen avskärs. Den inställda skattesatsen/rabatten raderas också, när du tar bort batteriet för minnesskydd från maskinen.
5. Om enheten kräver service bör du endast anlita en SHARP-handlare eller en av SHARP auktoriserad serviceverkstad.
6. Linda inte nätkabeln runt stommen och undvik att tvinna eller böja kabeln.

INNEHÅLLOBSERVERA VI

Sida

• ISÄTTNING AV BATTERIET FÖR MINNESSKYDD 66 - REGLAGENS FUNKTIONER 67 • BYTE AV FÄRGBANDET .....71 • BYTE AV PAPPERSRULLEN 72 • FEL 73 • BYTE AV BATTERI FÖR MINNESSKYDD ..... 73 • TEKNISKA DATA 75 • NOLLSTÄLLNING AV ENHETEN 76 • RÄKNEEXEMPEL 117 • RÄKNING MED SKATTESATS ....134 • RÄKNING MED RABATTSATS 138

SHARP åtar sig inget ansvar för några som helst obetydliga eller betydande skador eller förluster till följd av felaktigt bruk och/eller felfunktioner hos denna produkt och dess kringutrustning, såvida inte sådant ansvar är lagfäst.

ISÄTTNING AV BATTERIET FÖR MINNESSKYDD

Innan enheten används för första gången bör du ta ur det medföljande litiumbatteriet och installera det på följande sätt.

Om nätkabeln kopplas ur av misstag vid drift med enbart nätspänning kommer den inställda skattesatsen och minnesinnehållet att raderas.

1) Ställ strömbrytaren på "OFF" och koppla bort nätkabeln från vägguttaget. 2) Ta av batterilocket på enhetens baksida. (Fig. 1) 3) Torka av batteriet med en torr trasa och sätt i det med plussidan "+" vänd uppåt. (Fig. 2) 4) Sätt på batterilocket genom att utföra proceduren ovan i omvänd ordning. 5) Tryck in omkopplaren RESET på enhetens baksida. (Se sidan 76.)

Efter isättning av batteriet

• Anslut nätkabeln till ett vägguttag och ställ strömbrytaren på "ON". Kontrollera att "0." visas på skärmen. Om "0." inte visas bör du ta ur batteriet, sätta i det på nytt och kontrollera skärmen igen.
• På datumetiketten för batteribyte som återfinns på enhetens baksida ska du skriva ner månaden och året då batteriet sattes i och sedan använda detta som referens för nästkommande batteribyte.

"OFF": Strömmen avslagen.

"•": Strömmen på. Står i icke-utskriftsläget.

(" • • • … • • • -" skrivs ut.)

"P": Strömmen på. Står i utskriftsläget.

(" • • … • • +" skrivs ut.)

"P•IC": Strömmen på. Står i läget för utskrift och posträkning.

Posträknaren noterar antalet tryck på tangenten ± vid addition.

Anm: Vid subtraktion gör varje tryck på -= att 1 subtraheras från posträkningen.

• Posträkningen skrivs ut när räkneresultatet erhålls.
• Ett tryck på * eller
• tömmer posträkningen.
• Posträkningen har en maximal kapacitet på 3

siffror (upp till ±999). Den nollställs när denna gräns överskrids.

DECIMALVÄLJARE:

Bestämmer antalet decimaler i svaret.

I läget "F" visas svaret med ett flytande decimalsystem.

AVRUNDNINGSVÄLJARE:

Exempel: När decimalväljaren står på "2".

4 ÷ 9 = 0, 4 4 4 ... , 5 ÷ 9 = 0, 5 5 5 ...

	4 5
↑	0.45 0.56
5/4 0.44 0.56
↓	0.44 0.55

Anm: Decimalpunkten är flytande under successiva beräkningar med eller.

Svaret avrundas alltid nedåt (↓) när decimalväljaren står på "F".

VÄLJARE FÖR KONSTANT/LÄGET ADD:

“K”: Följande konstantfunktioner utförs:

Multiplikation: Räknaren kommer automatiskt ihåg det först inmatade talet (multiplikanden) och kommandot ✗

Division: Räknaren kommer automatiskt ihåg det andra inmatade talet (divisorn) och kommandot +

“•”: Neutralt läge

"A": Användning av läget Add medger addition och subtraktion utan att behöva mata in en decimalpunkt. När läget Add är aktiverat placeras en decimalpunkt automatiskt i enlighet med inställningen för decimalväljaren.

Användning av ; eller + åsidosätter automatiskt läget Add och skriver ut korrekta decimaler enligt den förinställda decimal-positionen.

"GT": Denna räknare ackumulerar det följande:

("*" skrivs ut.)

1. ⁺ Resultat av addition och subtraktion som erhållits med ✗.
2. Resultat av produkter och kvoter som erhållits med ± eller -=
3. Resultat som har uppnåtts med %

“•”: Neutralt läge

TANGENT FÖR PAPPERSMATNING

TANGENT FÖR KORRIGERING AV SISTA SIFFRA

TANGENT FÖR ÄNDRING AV FÖRTECKEN:

Ändrar det algebraiska förtecknet för en siffra (alltså plus till minus eller minus till plus).

TANGENT FÖR ICKE-ADDITION/DELSVAR:

Icke-addition – Ett tryck på tangenten strax efter inmatning av ett tal i utskriftsläget gör att talet skrivs ut på vänster sida med symbolen “#”. Denna tangent används för att skriva ut tal som ej är föremål för beräkning, t.ex. koder, datum o.dyl.

Delsvar – Används för att erhålla delsvar vid addition och/eller subtraktion. Ett tryck på tangenten efter eller gör att delsvaret skrivs ut tillsammans med symbolen “◇”, och beräkningen kan sedan fortsättas.

Om du trycker på denna tangent skrivs den visade siffran ut utan någon symbol, även i funktionen för icke-utskrift.

SVARSTANGENT:

Skriver ut svaret av addition och subtraktion med “*”.

Skriver ut svaret av addition och subtraktion med "*".

Denna tangent fungerar också som raderingstangent för räkneregistret och för att återställa fel.

RADERINGSTANGENT:

Raderar tal som matats in före tryck på en funktionstangent.

Raderar också spillfel orsakad av en inmatning.

ÄTERKALLNING AV FÖRSTA MINNET

Denna tangent används för beräkningar med skattesatser/rabatter.

Denna tangent används för minneslagring av skattesatser/rabatter.

• Du kan minneslagra maximalt 4 siffror (decimalkomma räknas inte som en siffra).
• Tryck först på för att minneslagra en rabatt.
• Endast en skattesats/rabatt kan minneslagras. Om du matar in en ny skattesats/rabatt, raderas den tidigare skattesatsen/rabatten.

Skriver ut och raderar "GT"-minnets innehåll.

M : Symbol för första minnet

Visas när ett tal lagrats i det första minnet.

I : Symbol för andra minnet

Visas när ett tal lagrats i det andra minnet.

- : Minussymbol

Visas när ett tal är negativt.

E: Felsymbol

Visas när ett spill eller annat fel upptäcks.

•: Symbol för slutsvarsminnet

Visas när ett tal förekommer i slutsvarsminnet.

* Även om alla tillgängliga symboler visas här i instruktionssyfte, kommer dessa symboler inte att visas samtidigt på displayen.

BYTE AV FÄRGBANDET

1. Ta bort pappersrullen från räknaren. (Riv av papperet och ta bort det från skrivarmekanismen med tangenten 📂)
2. Ställ strömbrytaren på OFF. Kontrollera att skrivarhjulet har stoppats.
3. Ta av skrivarlocket genom att skjuta det mot räknarens baksida. (Fig. 1)
4. Ta ur det gamla färgbandet.
5. Sätt i det nya färgbandet.
6. Kontrollera att den svarta sidan av färgbandet är vänd uppåt och placera en av spolarna på spolaxeln till höger. (Fig. 2) Kontrollera att spolen sitter ordentligt på plats.
7. För bandet runt utsidan av metalledarna. (Fig. 3)
8. Vrid manuellt på en av spolarna för att spänna bandet.
9. Sätt tillbaka skrivarlocket.
10. Sätt i pappersrullen igen.

Skrivarlock

1. Lyft upp pappershållaren. (Fig. 1)
2. Vik in den inledande pappersremsan 3 till 5 cm. (Vik inte snett.) (Fig. 2)
3. Sätt på pappersrullen från den vänstra sidan av pappershållaren och försäkra att rullen är rättvänd (så att papperet matas underifrån). (Fig. 3)
4. För in den inledande pappersremsan i öppningen strax bakom skrivarmekanismen. (Fig. 4)
5. Tryck på tangenten för pappersmatning och mata fram papperet under kanten på pappersskäraren. (Fig. 5)

Fig. 1

Fig. 2

Det finns flera situationer som kan orsaka ett överflödesfel eller en felkondition. När detta inträffar, visas symbolen "E" på displayen och alla tangenter låses elektroniskt.

Det innehåll som finns i minnet vid feltillfället raderas inte.

Om "0•E" och därefter " , , , , , , , " skrivs ut i rött vid feltillfället (i funktionen för icke-utskrift visas endast felsymbolen), måste du trycka på ✕för att återställa räknemaskinen.

Om ett "E" tillsammans med någon annan siffra än 0 visas på displayen, kan felet raderas med CE eller och därefter kan uträkningen åfterupptas.

Felkonditioner:

1. Inmatning av mer än 14 siffror eller 13 decimaler. Detta fel kan raderas med Celler . →
2. När heltalsdelen av ett svar överstiger 14 siffror.
3. När heltalsdelen av innehållet i minnet överstiger 14 siffror.

(Ex.: *99999999999999 1M+ M+)

1. När något tal divideras med noll.

(Ex.: 5 ⊕) ±

Ersätt med ett nytt batteri vart 2 år.

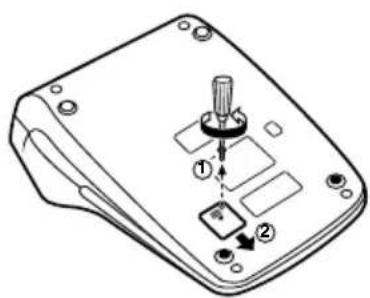

Metod för batteribyte

Använd ett litiumbatteri (CR2032).

Anm.: Tänk på att den inställda skattesatsen och minnesinnehållet raderas vid batteribyte. Det kan vara lämpligt att skriva ner skattesatsen och andra viktiga nummer på ett separat papper.

1) Ställ strömbrytaren på "OFF" och koppla bort nätkabeln från vägguttaget. 2) Ta av batterilocket på enhetens baksida. (Fig. 1) 3) Ta ur det urladdade batterier och sätt i ett nytt litiumbatteri. Torka av det nya batteriet noga med en torr trasa och sätt i det med plussidan “+” vänd uppåt. (Fig. 2) 4) Sätt på batterilocket genom att utföra proceduren ovan i omvänd ordning. 5) Tryck in omkopplaren RESET på enhetens baksida. (Se sidan 76.)

• Lämna aldrig kvar ett urladdat batteri i enheten.
• Utsätt inte batteriet för vatten eller eld, och försök aldrig att ta isär det.
• Förvara batterier utom räckhåll för småbarn.

Efter batteribyte

• Anslut nätkabeln till ett vägguttag och ställ strömbrytaren på "ON". Kontrollera att "0." visas på skärmen. Om "0." inte visas bör du ta ur batteriet, sätta i det på nytt och kontrollera skärmen igen. • Ställ in skattesatsen på nytt.
• På datumetiketten för batteribyte som återfinns på enhetens baksida ska du skriva ner månaden och året då batteriet byttes och sedan använda detta som referens för nästkommande batteribyte.

TEKNISKA DATA

Brukskapacitet: 14 siffror

Strömart: Verksam:

Växelström: 220V–230V, 50Hz

Minnesstöd:

3V (likström)

(Litiumbatteri CR2032 × 1)

Livslängd för minnestödsbatteri:

Ca 2 år

(testad och bekräftad vid 25°C; kan variera beroende på bruksmiljö)

Beräkningar: Fyra aritmetiska beräkningar,

multiplikation och division med konstanter, potensräkning, räkning med påslag/rabatt, repeterad addition och subtraktion, räkning med reciproka tal, slutsvarsräkning, räkning med posträknare, räkning med prishöjning, minnesräkning etc.

SKRIVARDELEN

Skrivare: Mekanisk skrivare

Utskriftshastighet: Ca 4,3 rader/sek.

het: Ca 4,3 rader/sek.

Skrivarpapper: 57 – 58 mm brett

80 mm i diameter (max.)

Brukstemperatur: 0°C – 40°C

Strömförbrukning: 53 mA

Mått: 250 mm (B) × 345 mm (D) × 78 mm (H)

Vikt: Ca 2,0 kg (med batteri)

Tillbehör: 1 litiumbatteri, 1 etikett för

batteribyte (fäst på enhetens baksida), 1 pappersrulle, 1 färgband (isatt), bruksanvisning

VARNING

ANVÄND DEN SPÄNNING SOM STÅR ANGIVEN PÅ RÄKNAREN. ANVÄNDNING AV EN HÖGRE SPÄNNING ÄN DEN ANGIVNA KAN ORSAKA BRAND OCH ANDRA ALLVARLIGA SKADOR. VI ÅTAR OSS INGET ANSVAR FÖR SKADOR SOM ORSAKAS AV ATT RÄKNAREN ANVÄNDS MED FELAKTIG SPÄNNING.

NOLLSTÄLLNING AV ENHETEN

Enheten kan bli obrukbar om den utsätts för kraftiga slag, elektriska fält eller annan yttre påverkan, och tangenterna upphör då att fungera. Om detta inträffar ska du trycka in nollställningsknappen RESET på enhetens undersida. RESET får enbart tryckas in när:

• ett onormalt fenomen inträffar och tangenterna blir obrukbara.
• efter isättning eller byte av batteri.

Anm:

- Ett tryck på omkopplaren RESET raderar den lagrade skattestatsen och all annan data som lagrats i minnet.

- Använd en kulspetspenna eller liknande för att trycka in RESET. Använd inga föremål som kan brytas eller föremål med en skarp spets, exempelvis en näl.

- Tryck in omkopplaren RESET och anslut sedan nätkabeln till ett vägguttag. Ställ strömbrytaren på "ON" och kontrollera att "0." visas.

1. Ställ decimalväljaren i det läge som anges i varje exempel. Avrundningsväljaren ska stå i läget "5/4" såvida inget annat anges.
2. Väljaren för slutsvarsläge och väljaren för konstant/Add ska stå i läget "•" (avslaget) såvida inget annat anges.
3. Väljaren för utskrift/posträkning ska stå i läget "P" såvida inget annat anges.
4. Tryck på 📄 er för att radera ett felaktigt inmatat tal och mata sedan in rätt tal.
5. Negativa tal skrivs ut med symbolen "—" i rött.
6. Inte alla skiljetecken skrivs ut. Stora tal skrivs ut som till exempel 12345678,901,234.

REKENVOORBEELDEN EXEMPL

Anm: Alla svar och delsvar kan användas för efterföljande beräkningar. Mata in talet i räknaren på nytt med lämplig funktionstangent och fortsätt beräkningen.

*1 : användes inte vid inmatning.

EXEMPEL 1: Ställ in en skattesats på 5%. Beräkna summan när 5% skatt läggs till beloppet \$800.

*4 : fungerar på samma sätt.

EXEMPEL 2: Beräkna summan när 5% skatt läggs till de två beloppen \500 och \460.

EXEMPEL 3: Beräkna summan för ett belopp på \500 där skatten är inberäknad och ett belopp på \460 till vilket 5% skatt ska tilläggas.

EXEMPEL 4: Beräkna summan före skatt för \$800, där en skatt på 5% redan är inräknad.

EXEMPEL: Ställ in en rabattsats på 8%. Beräkna summan för en rabatt på 8% på beloppet \$800.

Vid batteribyte skall följande iakttagas:

- Det förbrukade batteriet skall inlämnas till er lokala handlare eller till kommunal miljöstation för återinssamling.

- Kasta ej batteriet i vattnet eller i hushållssoporna. Batteriet får ej heller utsättas för öppen eld.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/EEC.
