EL-2607P - Calculadora SHARP - Manual de utilização gratuito

Tipo de produto	Calculadora impressora
Marca	SHARP
Modelo	EL-2607P
Capacidade de exibição	12 dígitos
Alimentação principal	CA 220-230 V, 50 Hz
Alimentação de backup	Bateria de lítio CR2032 (3 V)
Vida útil da bateria de backup	Aproximadamente 2 anos
Tipo de impressora	Mecânica
Velocidade de impressão	Aproximadamente 4,3 linhas/s
Papel de impressão (largura)	57 mm - 58 mm
Papel de impressão (diâmetro máx.)	80 mm
Peso	Aproximadamente 1,9 kg (com bateria)
Temperatura de funcionamento	0 °C a 40 °C
Seletores	Decimal (F, 0-6), Arredondamento (↑, 5/4, ↓), Constante/Adição (K, A, ●), Total geral/Taxa (GT, ●, RATE), Modo de impressão (P, P IC, ●)
Funções de memória	Memória independente, memória de total geral, contador de itens
Funções de cálculo	Adição, subtração, multiplicação, divisão, porcentagem, imposto (incluído/excluído), majoração/margem, média
Manutenção	Limpe com um pano macio e seco. Não use solventes ou pano úmido.
Segurança	Não exponha à água ou umidade. Use apenas a tensão especificada. Substitua a bateria pelo mesmo tipo ou equivalente.
Peças substituíveis	Fita de tinta, rolo de papel, bateria CR2032
Acessórios incluídos	1 bateria de lítio, 1 rolo de papel, 1 fita de tinta, 1 manual de instruções
Homologação	Em conformidade com as diretivas 89/336/CEE e 73/23/CEE alterada pela 93/68/CEE

Perguntas frequentes - EL-2607P SHARP

Como substituir a fita de tinta?

Desligue o aparelho e remova a tampa da impressora. Remova a fita antiga. Coloque a nova fita com o lado preto para cima, encaixando uma bobina no eixo esquerdo. Passe a fita por fora dos guias metálicos e estique-a girando uma bobina. Recoloque a tampa.

Como substituir o rolo de papel?

Corte cuidadosamente o início da tira de papel. Insira a extremidade na abertura, ligue o aparelho e pressione a tecla de avanço do papel para fazer o papel avançar. Coloque o rolo no suporte. Nunca puxe o papel para trás para evitar danificar a impressora.

O que fazer em caso de exibição do símbolo de erro 'E'?

Se '0·E' for exibido, pressione a tecla * para limpar o erro. Se 'E' acompanhado de dígitos não nulos for exibido, use CE ou → para limpar e continuar. Os erros podem ser devidos a estouro de capacidade, divisão por zero ou perturbação eletromagnética. Se as teclas permanecerem travadas, use o botão RESET na parte de trás do aparelho.

Como definir a taxa de imposto?

Coloque o seletor de modo de total geral/ajuste de taxa em 'RATE'. Digite a taxa (máx. 4 dígitos, vírgula não contada) e pressione a tecla TAX+. Para uma taxa de desconto, pressione TAX- antes de pressionar a tecla. Recoloque o seletor em '●' após a memorização.

Como usar a função de total geral (GT)?

Coloque o seletor na posição 'GT'. Cada resultado de cálculo é automaticamente acumulado na memória GT. Para recuperar o total geral, pressione a tecla GT. Para limpar a memória GT, pressione CE ou a tecla GT no modo não-impressão conforme o modelo. O símbolo 'G' é exibido quando um valor está na memória GT.

Como reiniciar o aparelho?

Use o botão RESET na parte de trás do aparelho em caso de mau funcionamento ou após trocar a bateria. Pressione com a ponta de uma caneta esferográfica (não objeto pontiagudo). Isso apaga as taxas e os dados na memória. Após RESET, conecte o aparelho, ligue-o e verifique se '0.' é exibido.

Como trocar a bateria de backup?

Desligue o aparelho e desconecte-o. Remova a tampa do compartimento da bateria na parte traseira. Remova a bateria usada e insira uma nova bateria de lítio CR2032 com o polo '+' para cima. Limpe o interior com um pano seco. Recoloque a tampa e pressione RESET. Anote a data de substituição na etiqueta. A bateria dura aproximadamente 2 anos.

Quais são os seletores e suas funções?

Seletor decimal: F (flutuante) ou 0-6 dígitos. Seletor de arredondamento: ↑ (superior), 5/4, ↓ (inferior). Seletor constante/adição: K (constante), A (adição automática), ● (neutro). Seletor total geral/taxa: GT (total geral), ● (neutro), RATE (ajuste de taxa). Seletor modo de impressão: P (impressão), P IC (impressão + contagem), ● (não-impressão).

Como imprimir um número sem incluí-lo em um cálculo (não-adição)?

Após digitar o número (ex: código, data), pressione a tecla #/∂ (não-adição/subtotal) no modo de impressão. O número é impresso à esquerda com o símbolo '#' e não afeta os cálculos em andamento.

Como calcular uma margem ou majoração?

Use a tecla MU (majoração). Insira o custo, pressione MU, insira a porcentagem de majoração e pressione = para obter o preço de venda. Para a margem, use a sequência apropriada: preço de venda - custo - margem. O manual detalha os exemplos com as teclas COST, SELL e MARGIN conforme o modelo.

MANUAL DE UTILIZADOR EL-2607P SHARP

Notas para o manuseio de pilhas de lítio:

PRECAUÇÃO

Existe o perigo de explosão se a pilha for trocada incorretamente.

Troque apenas com o mesmo tipo ou equivalente recomendado pelo fabricante.

Descarte as pilhas usadas de acordo com as instruções do fabricante.

A tomada elétrica deve estar perto do equipamento e ser de fácil acesso.

Nota!

CONTROLES DE FUNCIONAMENTO

INTERRUPTOR DE CORRENTE; SELETOR DO MODO DE IMPRESSÃO/MODO PARA CONTAR ARTIGOS:

"OFF": Desligado (OFF)

Use para calcular a média.

SÍMBOLOS DA EXIBIÇÃO:

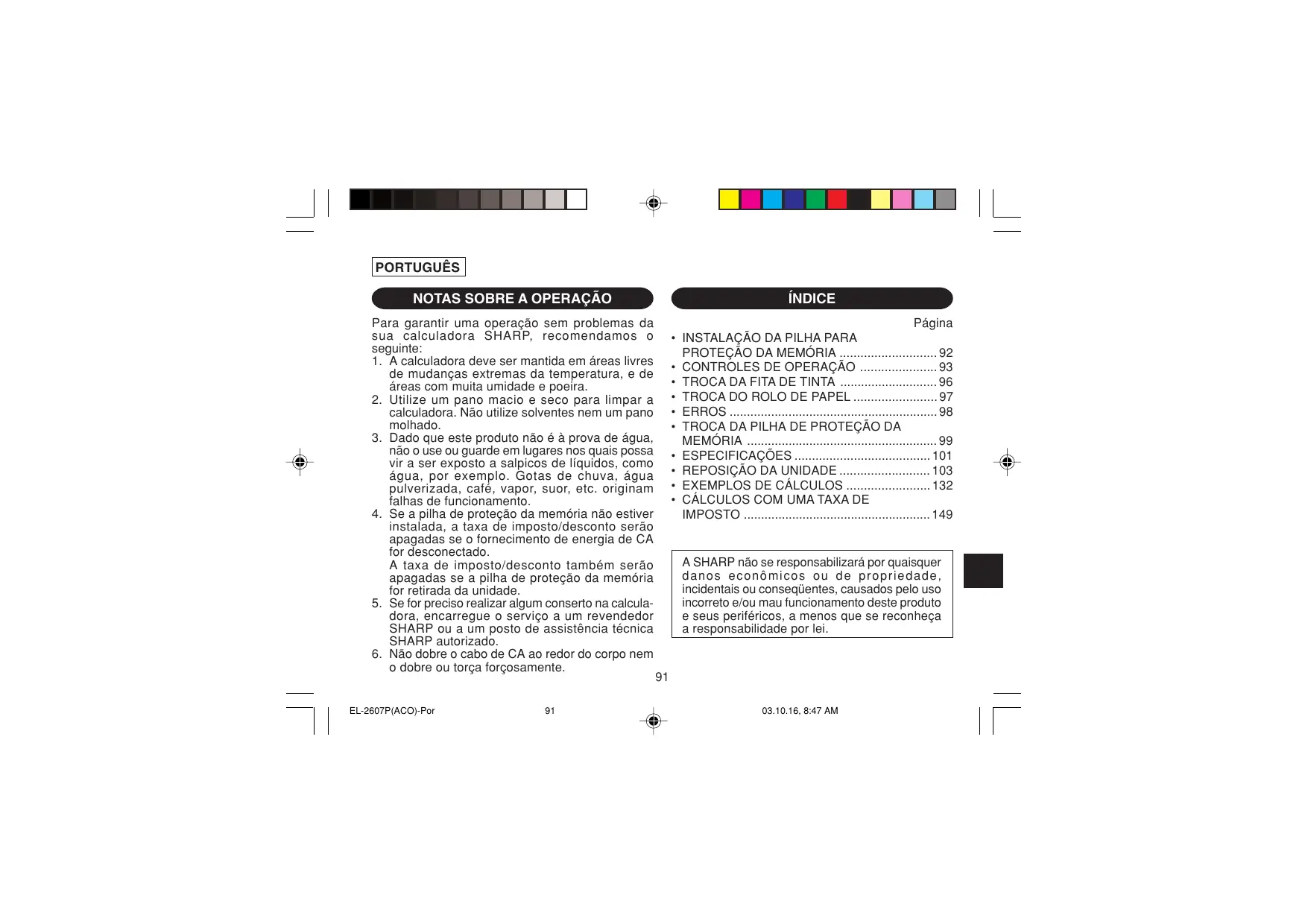

Para garantir uma operação sem problemas da sua calculadora SHARP, recomendamos o seguinte:

1. A calculadora deve ser mantida em áreas livres de mudanças extremas de temperatura, e de locais com muita umidade e poeira.
2. Utilize um pano macio e seco para limpar a calculadora. Não utilize solventes nem um pano molhado.
3. Dado que este produto não é à prova de água, não o use ou guarde em lugares nos quais possa vir a ser exposto a salpicos de líquidos, como água, por exemplo. Gotas de chuva, água pulverizada, café, vapor, suor, etc. originam falhas de funcionamento.
4. Se a pilha de proteção da memória não estiver instalada, a taxa de imposto/desconto é apagada se o fornecimento de energia de CA for desconhecido.

1. Se for preciso realizar algum conserto na calculadora, encarregue o serviço a um revendedor SHARP ou a um posto de assistência técnica SHARP autorizado.
2. Não dobre o cabo de CA ao redor do corpo, não o dobre ou torça forçosamente.

ÍNDICE

Página

• INSTALAÇÃO DA PILHA PARA PROTEÇÃO DA MEMÓRIA 92 CONTROLES DE OPERAÇÃO 93
• TROCA DA FITA DE TINTA 96
• TROCA DO ROLO DE PAPEL 97 ERROS 98 TROCA DA PILHA DE PROTEÇÃO DA MEMÓRIA 99 ESPECIFICAÇÕES 101
• REPOSIÇÃO DA UNIDADE 103 EXEMPLOS DE CÁLCULOS 132 CÁLCULOS COM UMA TAXA DE IMPOSTO 149

A SHARP não se responsabilizará por quaisquer danos econômicos ou de propriedade, incidentais ou consequentes, causados pelo uso incorreto e/ou mau funcionamento deste produto e seus periféricos, a menos que se reconheça a responsabilidade por lei.

INSTALAÇÃO DA PILHA PARA PROTEÇÃO DA MEMÓRIA

Antes de utilizá-la pela primeira vez, retire a pilha de lítio incluída e instale-a no produto de acordo com o seguinte procedimento.

Se o cabo de alimentação for desconectado acidentalmente quando estiver operando apenas com corrente alternada, a taxa de imposto/desconto definida é perdida.

1) Desligue "OFF" o produto e desconecte o cabo de alimentação da tomada elétrica. 2) Retire a tampa do compartimento da pilha da unidade. (Fig. 1) 3) Limpe bem a pilha com um pano seco e coloque o lado positivo “+” para cima. (Fig. 2) 4) Recoloque a tampa do compartimento da pilha invertendo o procedimento de remoção. 5) Pressione o interruptor RESET na parte posterior da unidade (vide página 103).

Após a instalação da ilha

• Conecte o cabo de alimentação a uma tomada elétrica e ligue "ON" o produto.

Verifique se "0." aparece no visor. Se "0." não aparecer, retire a pilha, instale-a de novo, e verifique o visor de novo.

• Na etiqueta de data de troca da pilha, localizada na parte posterior da unidade, escreva o mês e ano em que a pilha foi instalada, como referência para a próxima troca da pilha.

"OFF": Desliga a calculadora.

"ON": Liga a calculadora. Ajusta para o modo sem impressão.

"P": Liga a calculadora. Ajusta para o modo de impressão.

"P·IC": Liga a calculadora. Ajusta para o modo de impressão e contagem de itens.

1) O contador conta o número de vezes que a tecla ± foi premida na adição.

Nota: Cada vez que a tecla é usada na subtração, é subtraído da contagem. - A contagem é impressa quando o resultado calculado é obtido. - Premir a tecla *, , ÷, ou MU limpa o contador.

2) Quando o seletor do modo de definição do total geral/taxa está na posição ON (GT), o contador conta o número de vezes que os resultados do cálculo foram armazenados na memória de total geral. Para imprimir e limpar a contagem, prima a tecla GT.

3) O contador de itens da memória conta o número de vezes que a tecla + foi premida.

Nota: Cada vez que a tecla M é usada na subtração, 1 é subtraído da contagem.

• A contagem é impressa quando a memória é chamada.
• Premir a tecla +M limpa o contador.

Nota: O controle tem uma capacidade máxima de 3 dígitos (até ±999). Se a contagem exceder o valor máximo, o controle começa a contar de novo a partir de zero.

F63210

SELETOR DECIMAL:

Predefine o número de casas decimais para a resposta.

Na posição "F", a resposta é exibida no sistema decimal flutuante.

SELETOR DE MODO DE CONSTANTE/ ADIÇÃO:

"K": As seguintes funções de constante serão realizadas:

Multiplicação:

A calculadora memorizará automaticamente o primeiro número introduzido (o multiplicando) e a instrução × .

Divisão:

A calculadora memorizará automaticamente o segundo número introduzido (o divisor) e a instrução ÷ .

“”：Neutro

"A": O uso do modo de adição permite adição e subtração de números sem a entrada da vírgula decimal. Quando o modo de adição está ativado, a vírgula decimal é posicionada automaticamente de acordo com a definição do seletor decimal.

O uso de · , × e + sobrepõe automaticamente o modo de adição e a resposta correta está impressa na posição decimal predefinida.

↑5/4↓

SELETOR DE ARREDONDAMENTO:

"↑": Uma resposta é arredondada para cima.

"5/4": Uma resposta é arredondada.

“↓”: Uma resposta é arredondada para baixo.

Nota: A vírgula decimal (um ponto no modo flutuante) flutua durante cálculos sucessivos pelo uso de ou.

Se o seletor decimal estiver ajustado para "F", a resposta será sempre arredondada para baixo (↓).

RATE GT·SET SELETOR DO MODO DE DEFINIÇÃO DO TOTAL GERAL/TAXA:

"GT": Total Geral

"": Neutro

"RATE": Ajuste este seletor para a posição "RATE SET" antes de armazenar cada taxa.

• Introduza a taxa de imposto adicional e, em seguida, prima.
• Para armazenar uma taxa de desconto, prima y- antes de premir x.
• Um número maior de 4 dígitos pode ser armazenado (a vírgula decimal não é contada como um dígito).

Nota: • Certifique-se de colocar o seletor na posição "·" antes de armazenar cada taxa.

• Apenas uma taxa pode ser armazenada. Se introduzir uma nova taxa, a taxa anterior será apagada.

TECLA DE ALIMENTAÇÃO DE PAPEL

TECLA DE CORREÇÃO DO ÚLTIMO DÍGITO

GT TECLA DE TOTAL GERAL CE TECLA DE LIMPAR ENTRADA TECLA DE TOTAL TECLA DE MULTIPLICAÇÃO + TECLA DE DIVISÃO TECLA DE MENOS IGUAL TECLA DE MAIS IGUAL TECLA DE MUDAR SINAL MU TECLA DE REMARCAÇÃO PARA CIMA TECLA DE LIMPAR TOTAL DA MEMÓRIA TECLA DE INCLUSÃO DE IMPOSTO M+ TECLA DE MAIS DA MEMÓRIA M- TECLA DE MENOS DA MEMÓRIA TAX+ TECLA DE MAIS IMPOSTO TAX TECLA DE MENOS IMPOSTO TECLA DE PERCENTAGEM TECLA DE NÃO-ADIÇÃO / SUBTOTAL:

Não-adição - quando esta tecla é pressionada logo antes da entrada de um número no modo com impressão, a entrada é

impressa no lado esquerdo com " #".

Esta tecla é usada para imprimir números não sujeitos a cálculos, tais como códigos, datas, etc.

Subtotal - Esta tecla é usada para obter o(s) subtotal(is) de adições e / ou subtrações. Quando pressionada antes de ± ou -, o subtotal é impresso com "◇" e o cálculo pode ser continuado.

Ao pressionar esta tecla mesmo no modo sem impressão, o número exibido é impresso com "P".

AVG TECLA DE MÉDIA:

É usada para calcular a média.

SÍMBOLOS EXIBIDOS:

• : O valor exibido é negativo. E: Erro ou estouro da capacidade. : Aparece quando há um número na memória do total geral.
• Assume a pena de serem tratados comigo.
• Ouvi-me, estou em um tempo.
• Eu não quis me fazer o meu ignonse.
• Eu não quis me dar algo graçado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis me dar algo errado.
• Eu não quis o meu ignonse.
• Eu não quis o meu ignonse.
• Eu não quis o meu ignonse.

TROCA DA FITA DE TINTA

1. Retire o rolo de papel da calculadora. (Rasgue o papel e retire-o do mecanismo de impressão usando [1].)
2. Desligue a calculadora antes de trocar a fita.
3. Retire a tampa da impressora. (Fig. 1)
4. Retire a fita velha puxando-a para cima.
5. Coloque a fita nova.
6. Com o lado preto da fita virado para cima, coloque uma das bobinas no eixo de bobina na direita. (Fig. 2) Certifique-se de que a bobina está firmemente encaixada.
7. Enfie a fita ao redor do lado externo das guias de metal. (Fig. 3)
8. Elimine qualquer folga manualmente girando uma das bobinas.
9. Volte a colocar a tampa da impressora. (Fig. 4)
10. Troque o rolo de papel.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

TROCA DO ROLO DE PAPEL

Nunca coloque o rolo de papel se o papel estiver rasgado. Fazer isso poderia causar o encravamento do papel.

Corte sempre a borda inicial com tesouras primeiro.

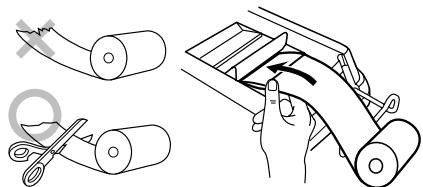

1) Introduza a borda inicial do rolo de papel na abertura. (Fig. 1) 2) Ligue a calculadora e alimente o papel premindo (Fig. 2) 3) Introduza o rolo de papel no porta-papel. (Fig. 3)

Fig. 1

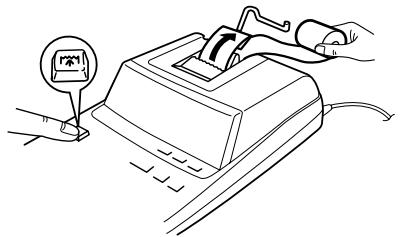

Fig. 2

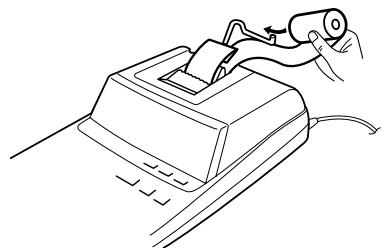

Fig. 3

NÃO PUXE O PAPEL PARA TRÁS, POIS ISSO PODERIA CAUSAR DANOS AO MECANISMO DE IMPRESSÃO.

ERROS

Há várias situações que causam um estouro ou uma condição de erro. Neste caso, "E" aparece no visor. O conteúdo da memória no momento do erro é retido.

Se "0·E" for exibido na ocorrência de um erro, utilize * para limpar a calculadora. Se "E" com um zero exceto eles for exibido, o erro pode ser limpo com CE ou o cálculo ainda pode ser continuado.

Do mesmo modo, em raros casos, a impressão pode parar no meio com o aparecimento de "E" no visor. Isso não é um mau funcionamento, mas ocorre quando a calculadora é exposta a um forte ruído eletromagnético ou eletricidade estática de uma fonte externa. Se isso ocorrer, pressione a tecla e repita o cálculo desde o começo.

Condições de erro:

1. Entrada de mais de 12 dígitos ou 11 decimais.

Este erro pode ser limpo com CE ou

1. quando a porção do número inteiro de uma

resposta excede 12 dígitos.

1. quando a porção do número inteiro do conteúdo da memória ou a memória do total geral excede 12 dígitos.

(Ex. 9999999999999 + 1 + )

1. Quando qualquer número é dividido por zero.

(Ex.5 +0±

TROCA DA PILHA DE PROTEÇÃO DA MEMÓRIA

Tempo para troca da pilha

Troque a pilha cada 2 anos.

Método de trocar a pilha

Utilize uma pilha de lítio (CR2032).

Nota: Ao trocar a pilha, a taxa de imposto / desconto e o conteúdo da memória são perdidos.

Você pode querer escrever a taxa de imposto / desconto e outros dados importantes numa folha de papel.

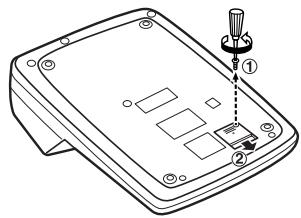

1) Desligue "OFF" a unidade e desconecte o cabo de alimentação da tomada elétrica. 2) Retire a tampa do compartimento da pilha na parte posterior da unidade. (Fig. 1) 3) Retire a pilha gasta e instale uma pilha de lítio nova. Limpe bem a pilha com um pano seco e coloque o lado positivo "+" para cima. (Fig. 2) 4) Recoloque a tampa do compartimento da pilha invertendo o procedimento de remoção. 5) Pressione o interruptor RESET na parte posterior da unidade (vide página 103).

Fig. 1

Fig. 2

Após a troca da pilha

• Conecte o cabo de alimentação a uma tomada elétrica e ligue "ON" o produto. Verifique se "0." aparece no visor. Se "0." não aparecer, retire a pilha, instale-a de novo, e verifique o visor de novo.
• Defina a taxa de imposto/desconto de novo.
• Na etiqueta de data de troca da pilha encontrada na parte posterior da unidade, escreva o mês e ano em que a pilha foi trocada, como uma referência para a próxima troca da pilha.

Precauções relativas ao uso da pilha

• Não deixe uma pilha esgotada no produto.
• Não exponha a pilha à água e chamas, e não tente desmontá-la.
• Guarde as pilhas fora do alcance de crianças pequenas.

ESPECIFICAÇÕES

Capacidade de

operação: 12 dígitos

Fornecimento de

energia: Operação:

CA: 220V-230V, 50Hz

Reserva da memória:

3V ≡ (CC)

(Pilha de lítio CR2032 × 1)

Espaço de tempo da proteção da memória:

Aprox. 2 anos (testado e

confirmado a 25°C; pode

mudar em virtude do

ambiente de uso)

SEÇÃO DE IMPRESSÃO

Impressora: Impressora mecânica

Velocidade de

impressão: Aprox. 4,3 linhas/seg.

Papel de

impressão: 57 mm - 58 mm Largura

80 mm em diâmetro (máx.)

Temperatura de

operação: 0°C 40°C

Consumo de energia: 67 mA

Dimensões: 222 mm (L)

78 mm (A)

Peso: Aprox. 1,9 kg (com a pilha) Acessórios: 1 pilha de lítio, 1 etiqueta de data de troca da pilha (fixada na parte posterior da unidade), 1 rolo de papel, fita de tinta (instalada) manual de instruções

ADVERTÊNCIA

A VOLTAGEM USADA DEVE SER IGUAL À ESPECIFICADA NESTA CALCULADORA. UTILIZAR ESTA CALCULADORA COM UMA VOLTAGEM MAIS ALTA DO QUE A VOLTAGEM ESPECIFICADA É PERIGOSO E PODE CAUSAR UM FOGO OU OUTRO TIPO DE ACIDENTE RESULTANTE EM DANOS. NÃO SOMOS RESPONSÁVEIS POR QUAISQUER DANOS RESULTANTES DO USO DESTA CALCULADORA COM UMA VOLTAGEM DIFERENTE DA ESPECIFICADA.

REPOSIÇÃO DA UNIDADE

Impactos fortes, exposição a campos elétricos, ou outras condições anormais podem provocar um mau funcionamento da unidade, e pressionar as teclas não surtirá nenhum efeito. Se isso ocorrer, você terá que pressionar o interruptor RESET na parte posterior da unidade. O interruptor RESET deverá ser pressionado quando:

• ocorrer uma condição anormal e todas as teclas forem desativadas.
• você instalar ou trocar a pilha.

Notas:

• Pressionar o interruptor RESET apaga a taxa de imposto / desconto e outros dados armazenados na memória.

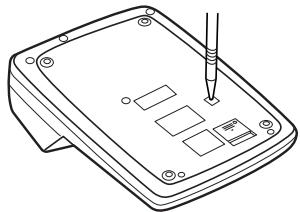

• Utilize somente uma caneta esferográfica para pressionar o interruptor RESET. Não utilize nada quebrável ou algo com uma ponta aguda, tal como uma agulha.
• Depois de pressionar o interruptor RESET, conecte o cabo de alimentação a uma tomada elétrica. Ligue "ON" a unidade e verifique se "0." aparece no mostrador.

INSTRUÇÕES DE USO

1. Defina o seletor decimal conforme especificado em cada exemplo. O seletor de arredondamento deve estar na posição "5/4", salvo indicação em contrário.
2. O seletor do modo de constante/adição e o seletor de modo de definição do total geral/definição de taxa deve estar na posição "·" (desligado), salvo indicação em contrário.
3. O seletor de modo com impressão/contagem de itens deve estar na posição "P", salvo indicação em contrário.
4. Se um erro ocorrer durante a introdução de um número, pressione CE ou e introduza o número correto.
5. Os valores negativos são impressos com o símbolo "-" em vermelho.

EXEMPLOS DE CÁLCULO

A remarcação para cima e margem de lucro são maneiras de calcular o lucro percentual.

• A margem de lucro é o lucro percentual vs. preço de venda.
• A remarcação para cima é o lucro percentual vs. custo.

Custo. - Sell é o preço de venda. - GP é o lucro bruto. - Mkup é o lucro percentual baseado no custo. - Mrgn é o lucro percentual baseado no preço de venda.

EXEMPLO 2: Realize os cálculos usando as quantias (840) e (525), as quais incluem um imposto. Calcule o imposto sobre o total e o total sem imposto. (Taxa de imposto: 5%)
