EL-2901RC - Calculadora SHARP - Manual de utilização gratuito

Tipo de produto	Calculadora impressora
Marca	SHARP
Modelo	EL-2901RC
Dimensões (C × L × A)	193 mm × 256 mm × 62,5 mm
Peso	Aproximadamente 1,0 kg
Alimentação	CA 220 V – 230 V, 50 Hz
Capacidade de exibição	12 dígitos
Tipo de impressão	Mecânica
Velocidade de impressão	Aproximadamente 2,1 linhas/s
Largura do papel	57 mm – 58 mm
Diâmetro máximo do rolo	80 mm
Cilindro de tinta	Tipo EA-772R
Funções principais	Cálculos básicos, conversão de euro, cálculo de custo/venda/margem, memória, total geral, contagem de itens
Seletores	Modo de impressão (OFF/P/P·IC), arredondamento (↑/5/4/↓), decimal (63210/F/A), total geral/taxa
Acessórios fornecidos	1 rolo de papel, 1 cilindro de tinta (instalado), manual de instruções
Manutenção e limpeza	Pano macio e seco; não usar solventes nem pano úmido
Segurança	Não expor à umidade, poeira ou fortes variações de temperatura; desconectar em caso de anomalia
Peças sobressalentes e reparabilidade	Cilindro de tinta EA-772R; reparo por distribuidor autorizado SHARP

Perguntas frequentes - EL-2901RC SHARP

Como substituir o cilindro de tinta da minha SHARP EL-2901RC?

Coloque o interruptor em OFF. Remova a tampa da impressora. Segure o rolo de tinta pela parte superior, puxe-o em sua direção e para cima. Instale o novo cilindro (tipo EA-772R) certificando-se de que esteja bem encaixado. Recoloque a tampa.

Como trocar o rolo de papel?

Corte cuidadosamente o início da tira com uma tesoura se o papel estiver rasgado. Insira a extremidade do rolo na abertura. Ligue o aparelho e pressione a tecla de avanço de papel (↑) para fazer o papel avançar. Levante o suporte metálico e coloque o rolo no suporte. Nunca puxe o papel para trás.

O que fazer se o visor mostrar 'E' e a impressão parar?

Isso pode ser devido a um excesso de capacidade, divisão por zero ou interferência eletromagnética. Pressione a tecla CE/C para limpar o erro. Se o problema persistir, desconecte o aparelho por 5 segundos e reconecte-o.

Como ajustar a taxa de conversão do euro?

Coloque o seletor de modo de total geral/taxa em RATE SET. Insira a taxa (por exemplo, 1,95583 para DEM) e pressione 100. A taxa é memorizada. Para usá-la, coloque o seletor em GT ou na posição neutra.

Como usar a função de cálculo de custo/venda/margem?

Insira o preço de custo e pressione COST, ou o preço de venda e pressione SELL, ou a margem e pressione MGN. Os outros dois valores são calculados automaticamente. Para sair deste modo, pressione CE/C.

Por que a impressão está borrada?

O cilindro de tinta pode estar gasto ou mal posicionado. Verifique se está bem encaixado e substitua-o se necessário. Se a impressão continuar fraca, limpe a roda impressora com uma pequena escova (como uma escova de dentes) enquanto pressiona a tecla de avanço de papel.

O que fazer se o aparelho não responder mais após um choque eletrostático?

Desconecte o cabo de alimentação da tomada por cerca de 5 segundos, depois reconecte-o e ligue o aparelho novamente. Isso deve reiniciar o sistema.

Como apagar a memória e o total geral?

Para apagar a memória, pressione a tecla de recall e limpeza da memória (R·CM). Para apagar o total geral, pressione GT seguido de CE/C ou use a sequência apropriada mencionada no manual.

Posso usar a calculadora sem conexão à rede elétrica?

Não, a SHARP EL-2901RC funciona apenas na rede elétrica (CA 220V-230V, 50 Hz). Ela não possui bateria de reserva.

Como limpar a impressora?

Remova a tampa da impressora e o cilindro de tinta. Avance o papel até que saia pela frente. Limpe a roda impressora com uma pequena escova enquanto pressiona a tecla de avanço de papel. Recoloque o cilindro e a tampa.

MANUAL DE UTILIZADOR EL-2901RC SHARP

A tomada elétrica deve estar perto do equipamento e ser de fácil acesso.

CONTROLES DE FUNCIONAMENTO

INTERRUPTOR DE CORRENTE; SELETOR DO MODO DE IMPRESSÃO / MODO PARA CONTAR ARTIGOS:

"OFF": Desligado (OFF)

COST TECLA DE INTRODUÇÃO DO PREÇO DE CUSTO:

EM CASO DE FUNCIONAMENTO ANORMAL

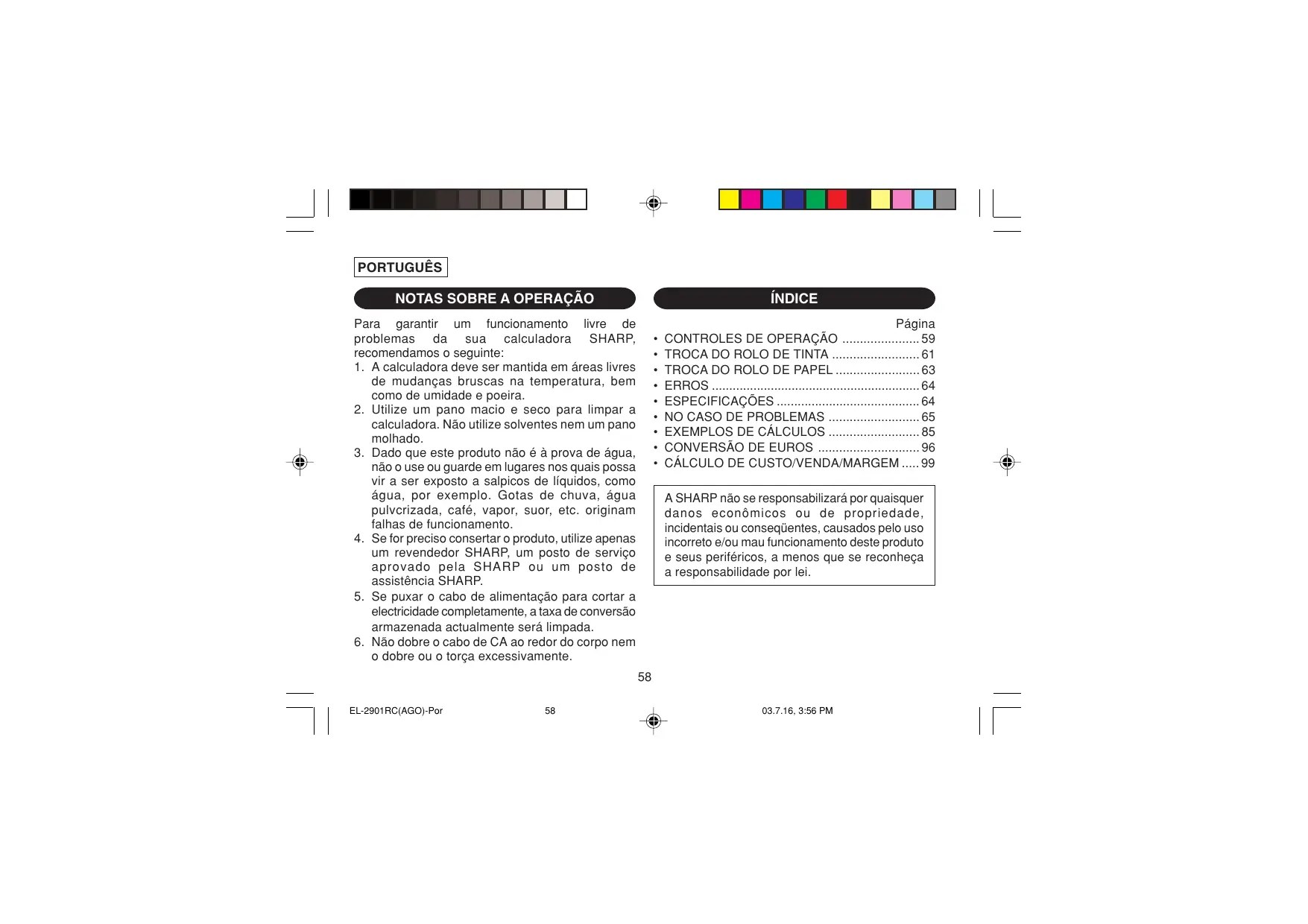

Para garantir um funcionamento livre de problemas da sua calculadora SHARP, recomendamos o seguinte:

1. A calculadora deve ser mantida em locais livres de mudanças bruscas na temperatura, bem como de umidade e poeira.
2. Utilize um pano macio e seco para limpar a calculadora. Não utilize solventes nem um pano molhado.
3. Dado que este produto não é à prova de água, não o use ou guarde em lugares nos quais possa vir a ser exposto a salpicos de líquidos, como água, por exemplo. Gotas de chuva, água pulverizada, café, vapor, suor, etc. originam falhas de funcionamento.
4. Se for preciso consertar o produto, utilize apenas um revendedor SHARP, um posto de serviço aprovado pela SHARP ou um posto de assistência SHARP.
5. Se puxar o cabo de alimentação para retirar a electricidade completamente, a taxa de conversão armazenada actualmente será limpa.
6. Não dobre o cabo de CA ao redor do corpo, não o dobre ou o torça excessivamente.

ÍNDICE

Página

CONTROLES DE OPERAÇÃO 59 - TROCA DO ROLO DE TINTA 61 - TROCA DO ROLO DE PAPEL 63 - ERROS 64 ESPECIFICAÇÕES 64 NO CASO DE PROBLEMAS 65 EXEMPLOS DE CÁLCULOS 85 CONVERSÃO DE EUROS 96 - CÁLCULO DE CUSTO/VENDA/MARGEM ....99

A SHARP não se responsabilizará por quaisquer danos econômicos ou de propriedade, incidentais ou consequentes, causados pelo uso incorreto e/ou mau funcionamento deste produto e seus periféricos, a menos que se reconheça a responsabilidade por lei.

"OFF": Desliga a calculadora.

"": Liga a calculadora. Seleciona o modo sem impressão.

"P": Liga a calculadora. Seleciona o modo de impressão.

"P·IC": Liga a calculadora. Seleciona o modo de impressão e de contagem de itens. Para adição e subtração, cada vez que se pressiona +, 1 unidade é adicionada ao contador de itens, e cada vez que se pressiona -, 1 unidade é subtraída.

• A contagem é impressa quando o resultado do cálculo é obtido.
• Pressionar *, %CE %CE limpa o contador.

Nota: O controle tem uma capacidade máxima de 3 dígitos (até ±999). Se a contagem exceder o máximo, o controle recomeça de zero.

5/4 SELETOR DE ARREDONDAMENTO: Exemplo: Com o seletor decimal ajustado para 2. 4÷ 9 = 0.444... . 5÷ 9 = 0.555...

	4÷9=	5÷9=
↑	0.45	0.56
5/4	0.44	0.56
↓	0.44	0.55

Nota: A vírgula decimal (um ponto no visor) flutua durante cálculos sucessivos pelo uso de × ou +

Se o seletor decimal estiver ajustado para "F", a resposta será sempre arredondada para baixo ().

RATE GT·SET SELETOR DO MOTOR DE TOTAL GERAL/DEFINIÇÃO DA TAXA:

"GT": Total Geral

: Neutro

"RATE SET": Definição da taxa

• Introduza a taxa de conversão e, em seguida, prima
• Um máximo de 6 dígitos pode ser armazenado (a vírgula decimal (um ponto no visor) não é contada como um dígito).
• Apenas uma taxa pode ser armazenada. Se você

introduzir uma nova taxa, a taxa anterior será apagada.

F63210A

SELETOR DE MODO DECIMAL/ADIÇÃO:

"6 3 2 1 0": Predefine o número de casas decimais na resposta.

"F": A resposta é exibida no sistema decimal flutuante.

"A": A vírgula decimal nas entradas de adição e subtração é posicionada automaticamente no 2° dígito a partir do dígito mais baixo do número introduzido. O uso do modo de adição permite a adição e subtração de números sem a entrada da vírgula decimal. O uso de · , e ÷ sobrepõe automaticamente o modo de adição e imprime as respostas no sistema decimal correto.

TECLA DE ALIMENTAÇÃO DE PAPEL

Pressione esta tecla para introduzir o preço de custo.

TECLA DE ENTRADA DO PREÇO DE VENDA:

Pressione esta tecla para introduzir o preço de venda.

TECLA DE ENTRADA DE MARGEM:

Pressione esta tecla para introduzir a margem.

MOSTRADOR

Formato de exibição:

123,456,7890 12. %E

Símbolos:

M: Aparece quando um número está na memória. -: Aparece quando um número é negativo. -: Aparece quando um número está na memória do total geral. E: Aparece quando um estouro ou outro erro foi detectado. * Embora todos os símbolos estejam disponíveis, às vezes são usados para fins de instrução, às vezes quando se acredita que a coisa é boa.

TROCA DO ROLO DE TINTA

Se a impressão estiver borrada quando o rolo de tinta estiver na posição adequada, troque o rolo.

1) Coloque o interruptor de alimentação na posição OFF. 2) Retire a tampa da impressora. (Fig. 1) 3) Segure a parte superior do rolo de tinta e retire o rolo puxando-o para si e para cima. (Fig. 2) 4) Instale o novo rolo de tinta na posição correta. Certifique-se de que o rolo esteja firmemente em posição. (Fig. 3) 5) Recoloque a tampa da impressora.

Fig. 1

Fig. 2

Fig. 3

Limpeza do mecanismo de impressão Se a impressão tornar-se fraca após um longo período de uso, limpe a roda de impressão de acordo com o seguinte procedimento:

1) Retire a tampa da impressora e o rolo de tinta. 2) Instale o rolo de papel e alimente-o até que saia da frente do mecanismo de impressão. 3) Coloque uma escova macia (como uma

escova de dentes) ligeiramente na roda de impressão e limpe-a pressionando

4) Recoloque o rolo de tinta e a tampa da impressora.

Nota: - Não gire o mecanismo de impressão manualmente, pois isso pode danificar a impressora.

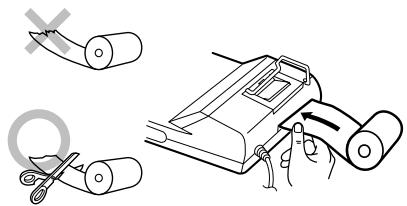

TROCA DO ROLO DE PAPEL

Nunca coloque um rolo de papel se o papel estiver rasgado. Fazer isso poderia emperrar o papel.

Antes de mais nada, sempre corte a borda de introdução com tesouras.

1) Insira a borda de introdução do papel na abertura. (Fig. 1) 2) Ligue a calculadora e alimente o papel pressionando [m]. (Fig. 2) 3) Levante o porta-papel de metal e insira o rolo de papel no porta-papel. (Fig. 3)

Fig. 2

Fig. 3

NÃO PUXE O PAPEL PARA TRÁS, POIS ISSO PODERIA CAUSAR DANOS AO MECANISMO DE IMPRESSÃO.

Fig. 1

ERROS

Há várias situações que causam um estouro ou uma condição de erro. Neste caso, "E" aparece no visor. O conteúdo da memória no momento do erro é retido.

Se "0·E" for exibido no momento do erro, "- - - - -" será impresso em vermelho e a tecla CCE deve ser utilizada para limpar o cálculo.

Do mesmo modo, em raros casos, a impressão pode parar no meio com o aparecimento de "E" no visor. Isso não é um mau funcionamento, mas ocorre quando a calculadora é exposta a um forte ruído eletromagnético ou eletricidade estática de uma fonte externa. Se isso ocorrer, pressione a tecla [CE] e repita o cálculo desde o começo.

Condições de erro:

1. quando a parte do número inteiro de uma resposta excede 12 dígitos.
2. quando a parte do número inteiro do conteúdo da memória excede 12 dígitos.

(Ex.: 99999999999999 + 1 +

1. Quando qualquer número é dividido por zero. (Ex.: 5 = 0 = )

ESPECIFICAÇÕES

Capacidade de

operação: 12 dígitos

Fonte de energia: CA: 220V-230V, 50 Hz

SEÇÃO DE IMPRESSÃO

Impressora:

Velocidade de

impressão:

Impressora mecânica

Aprox. 2,1 linhas/seg. (a uma temperatura de 25°C , quando "741.9 + " é impresso. A velocidade de impressão pode variar com o número de linhas e dos dígitos impressos.)

Papel de

impressão:

57 mm - 58 m de largura 80 mm de diário de mergulho (máx.)

Temperatura de

funcionamento:

Consumo de energia:

Dimensões:

0°C - 40°C

41 mA

Peso:

Acessórios:

1 rolo de papel, 1 rolo de tinta (instalado), e manual de instruções

ADVERTÊNCIA

A VOLTAGEM USADA DEVE SER IGUAL À ESPECIFICADA NESTA CALCULADORA. UTILIZAR ESTA CALCULADORA COM UMA VOLTAGEM MAIS ALTA DO QUE A VOLTAGEM ESPECIFICADA É PERIGOSO E PODE CAUSAR UM FOGO OU OUTRO TIPO DE ACIDENTE RESULTANDO EM DANOS. NÃO SOMOS RESPONSÁVEIS POR QUAISQUER DANOS RESULTANTES DO USO DESTA CALCULADORA COM UMA VOLTAGEM DIFERENTE DA ESPECIFICADA.

Quando esta calculadora for exposta a um forte ruído eletromagnético e/ou impacto durante o seu funcionamento, ou quando o cabo de alimentação for conectado a uma tomada elétrica, a calculadora pode funcionar incorretamente, o que fará, em algumas raras ocasiões, que as teclas - incluindo as teclas de alimentação e 96/12 - não funcionem. Neste caso, desconecte o cabo de alimentação da tomada elétrica. Deixe a calculadora desconectada durante aproximadamente 5 segundos, conecte o cabo de alimentação, e ligue a calculadora.

1. Ajuste o seletor decimal conforme especificado em cada exemplo. O seletor de arredondamento deve estar na posição "5/4", salvo indicação em contrário.
2. O seletor do modo de total geral/definição de taxa deve estar na posição "●" (desativado), salvo indicação em contrário.
3. O seletor de modo de impressão/contagem de itens deve estar na posição "P", salvo indicação em contrário.
4. Pressione 9/10 (20%) (205) antes de iniciar qualquer cálculo.
5. Se cometer um erro ao introduzir um número, pressione 9/6 ou →, e introduza o número correto.
6. Depois de introduzir um valor, pressione COST, SELL ou MGN para ativar o modo de cálculo de custo/venda/margem. No caso de realizar tarefas de cálculo diferentes, pressione % primeiro para cancelar o modo de custo/venda/margem.
7. Os procedimentos dos exemplos são relacionados como segue, salvo indicação em contrário.

Determine o preço de custo para uma margem de 30% com um preço de venda de 500.

① Preço de venda ② Margem ③ Preço de custo

EXEMPLO 2: Determine o preço de venda para uma margem de 30% com um preço de custo de 350.

① Preço de custo ② Margem ③ Preço de venda

EXEMPLO 3: Determine a margem com um preço de custo de 350 e um preço de venda de 500.

① Preço de custo ② Preço de venda ③ Margem

Do mesmo modo, obtenha a margem quando o preço de custo é de $250.

Este equipamento obedece às exigências das diretivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela diretiva 93/68/CEE.
