Produkttyp	Druckender Rechner
Marke	SHARP
Modell	EL-2901RC
Abmessungen (B × T × H)	193 mm × 256 mm × 62,5 mm
Gewicht	Ca. 1,0 kg
Stromversorgung	Wechselstrom 220 V – 230 V, 50 Hz
Displaykapazität	12 Ziffern
Drucktyp	Mechanisch
Druckgeschwindigkeit	Ca. 2,1 Zeilen/s
Papierbreite	57 mm – 58 mm
Max. Rollendurchmesser	80 mm
Farbwalze	Typ EA-772R
Hauptfunktionen	Grundrechenarten, Euro-Umrechnung, Kosten-/Verkaufspreis-/Marge-Berechnung, Speicher, Summenspeicher, Artikelzählung
Auswahlschalter	Druckmodus (OFF/P/P·IC), Rundung (↑/5/4/↓), Dezimalstelle (63210/F/A), Summenspeicher/Steuer
Mitgeliefertes Zubehör	1 Papierrolle, 1 Farbwalze (eingebaut), Bedienungsanleitung
Pflege und Reinigung	Weiches, trockenes Tuch; keine Lösungsmittel oder feuchte Tücher verwenden
Sicherheit	Nicht Feuchtigkeit, Staub oder starken Temperaturschwankungen aussetzen; bei Störungen vom Netz trennen
Ersatzteile und Reparatur	Farbwalze EA-772R; Reparatur durch autorisierten SHARP-Händler

Häufig gestellte Fragen - EL-2901RC SHARP

Wie ersetze ich die Farbwalze meines SHARP EL-2901RC?

Schalten Sie den Schalter auf OFF. Entfernen Sie die Druckerabdeckung. Fassen Sie die Farbwalze oben, ziehen Sie sie zu sich und nach oben. Setzen Sie die neue Walze (Typ EA-772R) ein und stellen Sie sicher, dass sie richtig sitzt. Setzen Sie die Abdeckung wieder auf.

Wie wechsle ich die Papierrolle?

Schneiden Sie den Anfang des Papierstreifens vorsichtig mit einer Schere ab, falls das Papier eingerissen ist. Führen Sie das Ende der Rolle in den Schlitz ein. Schalten Sie das Gerät ein und drücken Sie die Papiervorschubtaste (↑), um das Papier vorzuziehen. Heben Sie die Metallhalterung an und legen Sie die Rolle in die Halterung. Ziehen Sie das Papier niemals rückwärts.

Was tun, wenn das Display 'E' anzeigt und der Druck stoppt?

Dies kann durch eine Kapazitätsüberschreitung, eine Division durch null oder elektromagnetische Störungen verursacht werden. Drücken Sie die Taste CE/C, um den Fehler zu löschen. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für 5 Sekunden vom Netz und schließen Sie es wieder an.

Wie stelle ich den Euro-Umrechnungskurs ein?

Stellen Sie den Wahlschalter für Summenspeicher/Steuer auf RATE SET. Geben Sie den Kurs ein (z.B. 1,95583 für DEM) und drücken Sie dann 100. Der Kurs wird gespeichert. Zur Verwendung stellen Sie den Schalter auf GT oder die neutrale Position.

Wie verwende ich die Funktion zur Berechnung von Kosten-/Verkaufspreis/Marge?

Geben Sie den Kostenpreis ein und drücken Sie COST, oder den Verkaufspreis und drücken Sie SELL, oder die Marge und drücken Sie MGN. Die anderen beiden Werte werden automatisch berechnet. Zum Verlassen dieses Modus drücken Sie CE/C.

Warum ist der Druck unscharf?

Die Farbwalze könnte abgenutzt oder falsch positioniert sein. Überprüfen Sie, ob sie richtig sitzt, und ersetzen Sie sie bei Bedarf. Wenn der Druck schwach bleibt, reinigen Sie das Druckrad mit einer kleinen Bürste (wie einer Zahnbürste), während Sie die Papiervorschubtaste drücken.

Was tun, wenn das Gerät nach einem elektrostatischen Schlag nicht mehr reagiert?

Trennen Sie das Netzkabel für etwa 5 Sekunden von der Steckdose, schließen Sie es wieder an und schalten Sie das Gerät wieder ein. Das sollte das System zurücksetzen.

Wie lösche ich den Speicher und den Summenspeicher?

Zum Löschen des Speichers drücken Sie die Speicherabruf-/Löschtaste (R·CM). Zum Löschen des Summenspeichers drücken Sie GT gefolgt von CE/C oder verwenden Sie die in der Bedienungsanleitung genannte entsprechende Sequenz.

Kann ich den Rechner ohne Netzanschluss verwenden?

Nein, der SHARP EL-2901RC funktioniert nur mit Netzstrom (Wechselstrom 220V-230V, 50 Hz). Er hat keinen Notstromakku.

Wie reinige ich den Drucker?

Entfernen Sie die Druckerabdeckung und die Farbwalze. Ziehen Sie das Papier vor, bis es vorne herauskommt. Reinigen Sie das Druckrad mit einer kleinen Bürste, während Sie die Papiervorschubtaste drücken. Setzen Sie die Walze und die Abdeckung wieder ein.

BEDIENUNGSANLEITUNG EL-2901RC SHARP

RECHNUNGSBEISPIELE . 82

FRANÇAIS Page 18

EXAMPLES DE CALCULS

ESPANOL Pagina 26

EJEMPLOS DE CALCULOS Pagina 83

ITALIANO . 4

ESEMI DI CALCOLO.. 84

SVENSKA Sida 42

RAKNEEXEMPEL Sida 84

NEDERLANDS . 50

REKENVOORBEELDEN.. 85

PORTUGUES Pagina 58

EXEMPLOS DE CALCULO . Pagina 85

SUOMI . Sivu 66

LASKENTAESIMERKKEJA Sivu 86

MAGYAR Oldal 74

BEDIENUNGSPANLEITUNG

MODE D'EMPLOI

MANUAL DE MANEJO

Die Netzsteckdose muß in der Nähe des Gerätes angebracht und leicht zugänglich sein.

Attention!

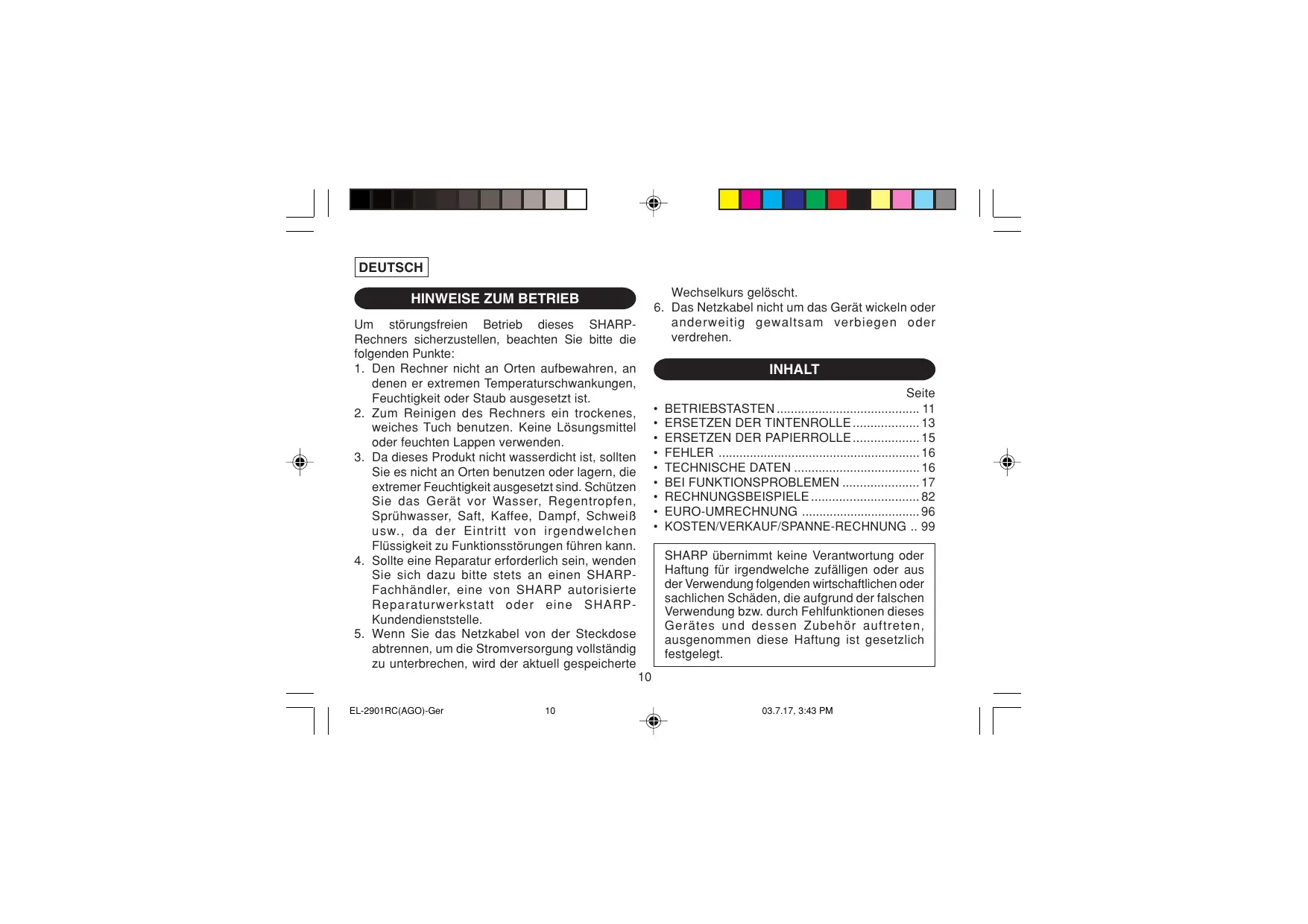

HINWEISE ZUM BETRIEB

Um störungsfreien Betrieb these SHARP-Rechners sichzustellen, beachten Sieitte die folgenden Punkte:

1. Den Rechner nicht an Orten aufbewahren, and denen er extremen Temperaturschwankungen, Feuchtigkeit oder Staub ausgesetzt ist.
2. Zum Reinigen des Rechners ein trockenes, weiches Tuch benutzen. Keine Lösungsmittel oder feuchten Lappen verwenden.
3. Da these Produkt nicht wasserdicht ist, sollenn Sie es nicht an Orten benutzen oder lagern, die extremer Feuchtigkeit ausgesetzt sind. Schützen Sie das Gerät vor Wasser, Regentropfen, Spruhwasser, Saft, Kaffee, Dampf, SchweiB usw., da der Eintritt von irgendwelchen Flüssigkeit zu Funktionstörungen führen kann.
4. Sollte eine Reparatur erforderlich sein, wenden Sie sich dazuitte stets an einen SHARP-Fachhändler, eine von SHARP autorisierte Reparaturwerkstatt oder eine SHARP-Kundendienstelle.
5. Wenn Sie das Netzkabel von der Steckdose abtrennen, um die Stromversorgung vollständig zu unterbrechen, wird der aktuell gespeicherte

Wechselkurs gelöscht.

1. Das Netzkabel nicht um das Gerät wickeln oder anderweitig gewaltsam verbiegen oder verdrehen.

INHALT

Seite

BETRIEBSTASTEN 11
- ERSETZEN DER TINTENROLLE 13
- ERSETZEN DER PAPIERROLLE 15
FEHLER 16
TECHNISCHE DATEN 16
BEIFUNKTIQSPROBLEMEN 17
- RECHNUNGSBEISPIELE 82
- EURO-UMRECHNUNG 96
KOSTEN/VERKAUF/SPANNE-RECHNUNG .. 99

SHARP übernimmt keine Verantwortung oder Haftung für irgendwelche zufälligen oder aus der Verwendung folgenden wirtschaftlichen oder sachlichen Schäden, die aufgrund der falschen Verwendung bzw. durch Fehlfunktionen these Gerätes und dessen Zubehör auftreten, ausgenommen diese Haftung ist gesetzlich festgelegt.

BETRIEBSTASTEN

EIN/AUS-SCHALTER; WAHLSCHALTER FÜR DRUCKEN/POSTENZAHLER:

"OFF": Strom AUS

“·”: Strom EIN. Nicht-Drucken gewählt.

"P": Strom EIN. Drucken gewählt.

"P·IC": Strom EIN. Drucken und Postenzahler gewählt.

Bei Additionen bzw. Subtraktionen wird die Postenanzahl mit jedem Drucken von + um 1 erhöht und mit jedem Drucken von - um 1 vermindert.

• Der Zählerstand wird ausgedruckt, wenn der Rechner das Ergebnis berechnet hat.
• Durch Drücken von * , 9% 9% wird der Zählerstand geleistet.

Hinweis: Der Zähler umfasst maximal 3 Stellen (bis zu ± 999 ). Wenn these Maximum übersritten wird, beginnt der Zähler wieder von Null.

RUNDUNGSSCHALTER

Beispiel: Rundungsschalter auf "2" stellen.

$$ 4 \div 9 = 0. 4 4 4 \dots , 5 \div 9 = 0. 5 5 5 \dots $$

	4÷9=	5÷9=
↑	0.45	0.56
5/4	0.44	0.56
↓	0.44	0.55

Hinweis: Aufeinanderfolgende Berechnungen mit × oder ÷ werden als FlieBpunkt- operationen ausgeführrt.

Wenn der Dezimalwahlschalter auf "F" gestellt ist, wird das Ergebnis stets abgerundet (↓).

RATE GT · SET WAHLSCHALTER FÜR GESAMTSUMME/ RATENEINSTELLUNG:

"GT": Gesamtsumme

"": Neutral

"RATE SET": Rateneinstellung

Zuerst die Umwandlungsrate eingeben, dann drucken.
- Es können maximal 6 Stellen gespeichert werden (der Dezimalpunkt wird nicht als Stelle mit gezählt).
- Es kann nur eine Rate gespeichert werden. Durch Eingeben einer neuen Rate wird die vorherige gelöscht.

DEZIMAL/ADDITIONSHILFEWAHLSCHALTER:

"63210": ZumVoreinstellen derAnzahlim ErgebniserscheinenderDezimal-stellen.

"F": Für Darstellung des Ergebnisses im Fließpunkt-Dezimalsystem.

"A": Bei Additionen und Subtraktionen wird der Dezimalpunkt automatisch vor die von der niedrigsten Stelle gesehen zweite Stelle der eingegebenen Zahl gesetzt. Mit der Additionshilfe konnen Additionen und Subtraktionen von Zahlen ohne Eingabe eines Dezimalpunktes ausgeführct werden.

Durch Verwendung von · , × und ÷ wird die Additionsilfe automatisch übergangen und das Ergebnis mit korrekter Dezimalpunktsetzung ausgedruckt.

PAPIERVORSCHUBTASTE

NICT-RECHNEN/ZWISCHENSUMME-TASTE

Löschen/EINGABE Löschen-TASTE

SUMME-TASTE

GLEICHTASTE

VORZEICHENWECHSEL-TASTE:

Zum Umkehrn des Vorzeichens einer Zahl (d.h. positiv in negativ oder negativ in positiv).

SPEICHERABRUF- UND SPEICHER LÖSCHEN-TASTE

SPEICHERABRUF-TASTE

UMRECHNUNGSTASTE (IN EINE LANDESWÄHRUNG)

UMRECHNUNGSTASTE (IN DIE EUROWÄHRUNG)

GESAMTSUMME-TASTE

KOSTENPREIS-EINGABETASTE:

Zum Eingeben des Kostenpreises (Einstandspreis) drücken.

VERKAUFSPREIS-EINGABETASTE:

Zum Eingeben des Verkaufspreises drucken.

SPANNE-EINGABETASTE:

Zum Eingeben der Spanne drucken.

ANZEIGE

Anzeigeformat:

123,456,789,0 12%

Symbole:

M : Erscheint, wenn eine Zahl im Speicher gespeichert ist.
- : Erscheint bei negativen Zahlen.
: Erscheint, wenn eine Zahl im Gesamtsumme-Speicher gespeichert ist.
E : Erscheint, wenn ein Überlauf oder sonstiger Fehler aufgetreten ist.
* Obwohl hier zur betteren Erklärung alle Symbole dargestellt werden, erscheinen nicht alle Symbole gleichzeitig auf der Anzeige.

Wenn der Ausdruck undeutlich wird, obwohl die Farbrolle richtig eingesetzt ist, sollte diese ausgetauscht werden.

Tintenrolle: Typ EA-772R

WARNING

DAS DRUCKWERK KANN ERNSTLICH BESCHÄDIGT WERDEN, WENN VERSUCHT WIRD, EINE VERBRAUCHTE TINTENROLLE MIT TINTEAUFZUFULLEN ODER EINE NICT ZUGELASSENE TINTENROLLE ZU VERWENDEN.

1) Den Ein/Aus-Schalter auf "OFF" (Aus) stellen.
2) Die Druckwerkabdeckung entfern. (Abb. 1)
3) Die Tintenrolle oben anfassen und entnehmen, indem Sie sie zu sich und dann nach obenziehen. (Abb. 2)
4) Die neue Tintenrolle korrekt positioniert einsetzen und sich noch einmal vergewissern, dass die Rolle fest sitzt.
5) Die Druckwerkabdeckung wieder anbringen.

Abb.1

Abb. 2

Abb.3

Reinigen des Druckwerks

Falls der Ausdruck nach längerem Gebrauch unscharf wird, sollte nach folgender Anleitung das Typenrad gereinigt werden.

1) Druckwerkabdeckung und Tintenrolle entfern.
2) Die Papierrolle einsetzen und das Papier vorlaufen halten, bis der Anfanag auf der Vorderseite des Druckwerks erscheint.

3) Eine kleine Bürste (z.B. Zahnbürste) locker gegen das Typenrad halten und these durch Drucken von [reinigen.
4) Tintenrolle und Druckwerkabdeckung wieder anbringen.

Hinweis: Die Druckwalze nicht manuell bewegen, dies führt zur Beschädigung des Druckers.

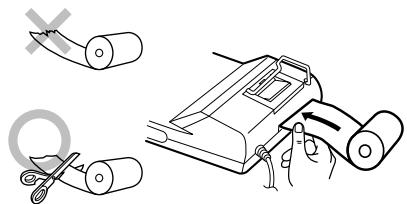

ERSETZEN DER PAPIERROLLE

Niemals eine Rolle mit gerissenem Papier einsetzen. Dies konnte einen Papierstau verursachen.

Immer zuerst die Vorderkante des Papiers mit einer Schere gerade schneiden.

1) Das Papier mit der Vorderkante in den Schlitz einsetzen. (Abb. 1)
2) Das Gerät einschalten und das Papier durch Drücken von [zuführen. (Abb. 2)
3) Den am Gerat angebrachten Metall-Papierhalter anheben und die Papierrolle auf den Papierhalter schieren. (Abb. 3)

Abb. 2

Abb.3

DAS PAPIER NICT IN RÜCKWÄRTSRICH TUNG ZIEHEN. DAS DRUCKWERK KONNT DADURCH BESCHÄDIGT WERDEN.

Abb.1

FEHLER

In einer Reihe verschiedener Situationen konnen Überlauf oder Fehlerzustände auftreten. In solchen Fällen wird "E" angezeigt. Der Speicherinhalt zum Zeitpunkt des Fehlers bleibt bzw damit erhalten.

Bei Anzeige von "0-E" bei einem Fehler wird in Rot "--- - - - - - - - - - - - ausgedrucht. Zum Beheben des Fehlerzustands muss 9ce gedrückt werden.

In seltenen Fällen kann auch vorkommen, dass der laufende Druckvorgang stoppt und "E" im Display erscheint. Dies stellt keine Störung dar, sondern tritt auf, wenn der Rechner starker elektromagnetischer Beeinflussung oder statischer Elektrizität von externen Quellen ausgesetzt ist. In solchen Fällenitte drucken und die Berechnung noch einmal ab Anfang neu durchführren.

Fehlerbedingungen:

1. Wenn der ganzzahlige Teil des Ergebnisses 12 Stellen überschreitet.
2. Wenn der ganzzahlige Teil des Speicherinhalts 12 Stellen überschreitet (z.B. 999999999999 M+ 1 M+)
3. Wenn eine Zahl durch Null dividiert wird (z.B. 5 ÷0= )

TECHNISCHE DATEN

Kapazität: 12 Stellen

Stromversorgung: Ws 220V-230V / 50Hz

DRUCKWERK

Prinzip:

Mechanischer Drucker

Druckgeschwindigkeit:

Ca. 2,1 Zeilen/Sek.

(be 25°C Temperatur und Drucken von "741.9 +". Die Druckgeschwindigkeit schwankt je nach Reihenzahl und gedrucktem Zifferntyp.)

Papierrolle:

57 mm - 58 mm breit
80 mm Ø (max.)

Betriebstemperatur:

0^ bis-40°C

Leistungsaufnahme:

41 mA

Abmessungen:

193 mm (B) × 256 mm (T) × 62,5 mm (H)

Gewicht:

Ca. 1,0 kg

Zubehor:

1 Papierrolle, 1 Tintenrolle (eingesetzt), Bedienungsanleitung

Gerauschpegel:

58 dB (Drucken), gemessen nach DIN 45635

WARNING

DIE VERWENDETETSTROMSPANNUNG MUSS MIT DER AUF DEM REchner ANGEGEBENEN UBEREINSTIMMEN. ES IST GEFAHRLICH, DEN REchner MIT EINER HOHEREN STROMSPANNUNG ALS DER AUF DEM GERAT ANGEGEBEN ZUBETREIBEN. DIES KANN ZU FEUER ODER ANDEREN UNFALLEN MIT SCHADEN Fuhren. DER HERSTELLER IST NICT VERANTWORTLICH FUR SCHADEN, DIE DURCH DIE VERWENDUNG DES REchnerS MIT EINER ANDEREN ALS DER VORGESCHRIEBEN STROMSPANNUNG VERURSACHT WERDEN.

BEI FUNKTIONSPROBLEMEN

Wenn das Gerät bei der Benutzung starken HF-Störungen und/oder heftigen Erschütterungen ausgesetzt ist und beim Anschlieben des Netzkabels an die Netzsteckdose konnen Funktionstörungen auftreten, bei denen in soltenen Fällen auch sümmtliche Bedienelemente einschließlich Ein/Aus-Schalter und 9 / 6 -Taste ausfallen.

In solchen Fällenitte den Netzsteckerziehen und das Gerät mindestens ca. 5 Sekunden vom Netz getrennt lessen. Dann den Netzstecker wieder anschließen und das Gerät einschalten.

PRECAUTIONS

REGLAGENS FUNKTIONER

STRÖMBRYTARE; LAGESVALJARE FÜR UTSKRIFT/POSTRÄKNING:

"OFF": Strömmen av.

“”: Strömmen pä. Stär i laget für iced-utskrift.

"P": Strömmen pá. Stär i laget für utskrift.

Fägrulle: Typ EA-772R

WARNING

ATT TILLFÖRA BLACK PÄ ETT FÖBRUKAT FÄRGRULLE ELLER ATT ANVÄNDA EJ GODKÄNT FÄRGRULLE KAN ORSAKA ALLVARLIGA SKADOR PÄ SKRIVAREN.

Medfoljande tillbehör:

57 - 58 mm Brett

80 mm diameter (max.)

0^ - 40^

41 mA

193× 256× 62,5mm

Ca. 1,0 kg

OPMERKINGEN BETREFFENDE HET GEBRUIK

RENDELLENESSEG ESETEN

1. Den Dezimalwahlschalter wie im jeweiligen Beispiel angegeben einstehen.
   Der Rundungsschalter in Stellung "5/4" belassen, sofern nicht anders angegeben.
2. Den Wahlschalter für Gesamtsumme/ Rateneinstellung in Stellung “●” (Aus) belassen, sofern nicht anders angegeben.
3. Den Wahlschalter für Drucken/Postenzahler in Stellung "P" belassen, sofern nicht anders angegeben.
4. Vor Beginn einer Berechnung stets 9CE 9CE drucken.
5. Zum Korrigieren bei Eingabefehlern oder drücken und die korrekte Zahl eingeben.
6. Nach dem Eingeben eines Wertes mit COST,SELL oder MGN den Rechenmodus fur Kosten/Verkauf/ Spanne wahlen. Wenn Berechnungen anderer Art erfolgen sollen, ist zuvor % CE % CE zu drucken, um den Modus Kosten/Verkauf/Spanne aufzuheben.
7. Die Beispiele für das Vorgehen sind, insofern nicht anders angegeben, folgendermaBen dargestellt.

EXAMPLES DE CALCULS

BEISPIEL 1: Eingabe der vorläufigen Rate: 1 Euro = 1,95583 DEM.

Umrechnung von 1.000 Euro in DEM.

BEISPIEL 2: Umrechnung von 1.000 DEM in Euro.

(1 Euro = 1,95583 DEM, vorläufiger Wert.)

EXAMPLE 2: Convertir 1.000 DEM en euro.

(1 euro = 1,95583 DEM provisoire-ment.)

EJEMPLO 2: Convierta 1.000 marcos alemanes a euros.

(1 euro = 1,95583 marcos alemanes provisionalmente)

BEISPIEL 1: Berechne den Kostenpreis bei einem Verkaufspreis von $500 mit 30% Spanne.

① Verkaufspreis ② Spanne
③ Kostenpreis

Entries in the order of "30 MGN 500 SELL" are also valid.
- Eingabe auch in Reihenfolge "30 MGN 500 SELL" zulässig.

• Les entrées dans l'ordre "30 MGN 500 SELL" sont aussi valides.
  Las entradas en el order de 30 500 también son validas.
• Anche una digitazione del tipo "30 MGN 500 SELL" è valida.
• Inmatning i ordningen "30 MGN 500 SELL" kan ochså göras.
• De getallen mogen ook in de "30 MGN 500 SELL" volgorde worden ingevoerd.
• As entradas na ordem de "30 MGN 500 SELL" are)?
  -)?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  -?
  Nappailyt järestyksessä "30 MGN 500 SELL" on myös mahdollista.
• A tetelek "30 [MGN] 500 [SELL]" sorrendben történő beírása szintén jió.

BEISPIEL 2: Berechne den Verkaufspreis bei einem Kostenpreis von $350 und 30% Spanne.

① Kostenpreis ② Spanne
③ Verkaufspreis

Ermittle die Spanne bei einem Kostenpreis von 350 und Verkaufspreis von500.

① Kostenpreis ② Verkaufspreis ③ Spanne

Berechne auch die Spanne bei einem Kostenpreis von $250.
