BRUKSANVISNING AC-5709 TRISTAR

Huvuddelar (se bild A)

Luftintag

2 Luftfilter

3 Kontrollpanel

4 Strömkabel

6 Luftutlopp

6 Tömmingshãl

Hjul
Slangkontakt (fönster)
9 Utloppsslang varmluft

10 Slangkontakt

(luftkonditionering)

1 Fonsterkit

12 Fjarrkontroll

Huvuddelar (se bild B)

13 Ström på/av
14 Temperatur app
15 Temperaturned
16 Lagesknapp
17 Flakthastighe

18 Timer pa/av
19 Indikator for full vattentank
20 Indikator for hog/lag

flakthastigheft

21 Kylindikator

22 Avfuktningsindikator
23 Flaktindikator

Huvuddelar (se bild C)

24 Flakthastighe
25 Lage
26 Temperatur app

• Läs denna bruksanvisning noggrant für att sakerställa korrekt användning, underhäll och installation.
• Om sakerhetsföreskrifterna inte följs kan tillverkaren inte hällas ansvarig for skadan.
  Apparaten arendast avsedd for inomhusbruk.

• Använd inte encheten på attt uttag som är skadat eller som inte har installererats korrekt.
  Anvand inte encheten:

• nara en eldkalla.

• iett omrade dar olja kan stanka.
• iett omrade som utsa's for direkt solljus.
• På att område)daret kan stänka vatten

• nära att badkar, en dusch aller en swimmingpool.

• Stick aldrig in fingrar erler foremål luftutslappet. Var särskilt noga med att varna barn for dessa faror.

• Hallen upratt under transport och forvaring.
• Stäng alltid av eller koppla bort strömförsörjningen före rengöring av encheten.
• Stäng alltid av och koppla bort strömförsörjningen innan du flyttar encheten.
• Alla enchetens uttag måste uppylla de lokala kraven på elssakerhet. Kontrollera vid behov.
• Denna apparat kan användas av barn fran 8 År och uppat och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fätt

tillsyn eller instruktioner om hur apparaten ska användas på ett sækert satt och forstår de risker som finns. Barn fär inte leka med apparaten. Rengöring och användarunderhäll fär inte utföras av barnutan uppsikt.

• Om natsladden ar skadad maste den bytas ut av tillverkaren, dess serviceombud aller motsvarande kvalificerade personer for att undvika fara.
• Denna apparat fär endast användas for hushållsändamål och endast for det syfte den ar konstruerad for.

NOTER:

• Vid eventuella skador sca du koppla bort strömförsörjningen och kontakta Återförsäljaren eller en auktoriserad verkstad.
• Nätkabeln ska under alla omständigheter vara ordentlich jordad.
• För att undvika fara, koppla bort strömförsörjningen om natsladden ar skadad. Den maste bytas ut av äterförsäljaren aller en auktoriserad reparationsverkstad.
• Apparaten skä installereras i enlighet med nationella foreskrifter for kabeldragning.

WARNING

• Använd endast den avfrostnings- och rengöringsprocess som rekommenderas av tillverkaren. Paskynda inte avfrostnings-seller rengöringsprocessen på nagot annat satt.
• Apparaten skä Förvaras i ett rumutan antändningsköllor som ständigt ar i drift (t.ex. öppen eld, en gasapparat aller en elektrisk varmare som ar i drift).
• Stickinte hal pa allerbrann.
  Tänk på att köldmedier inte nödvändigtvis luktar nagot.
• Apparaten skä installeras, användas och förvaras iett rum med en golyta större an X m2. X=4 for 7000 Btu/h, X=7,7 for 9000 Btu/h.
• Kontakta endast en auktoriserad servicetekniker for reparation aller unterhäll avenna enchet.
• Dra inte i, deformera eller modificera inte natsladden och sank inte ner den i vatten. Om nätkabeln dras ut erler används felaktigt kan det leda till skador på encheten och orsaka elektriska stötar.
• De nationella gasforeskrifterna maste foljas.
  Häll ventilationsöppningarna fria frän hinder.
• Alla personer som är involverade i att arbeta med eller öppna en köldmediekrets skä inneha att giltigt certifikat frän en

branschackrediterad bedömningsmyndighet som godkäinner deras kompetens att hantera koldmedier på att sækert satt i enlighet med en branschgodkänd bedömningsspecifikation.

• Stoppa inte,enheten genom att dra ut stickkontakten när den ar i drift, eftersom detta kan orsaka elektriska stotar ell er brand på grund av varmeutveckling, om inte konstiga ljud hors eller om konstig lukt eller rokkommen fran enheten.

Särskild information om apparater med R 290 kold-mediumgas.

• Läs noggrantigenom alla varninger.
• Vid avfrostning och rengöring av apparaten fär inga andra verktyg användas än de som rekommenderas av tillverkningsföretaget.
• Apparaten fär inte förvaras i ett rum där det finns antändningsköllor som är i drift (t.ex. öppen eld, en gasapparat eller en elektrisk varmare som är i drift).
  Fär inte punkteras aller brännas.
• Denna apparat innehäller Y g (se märkningsetiketten på apparatens baksida) R290 kold-mediumgas.
  R290 ar att koldmedium som uppyller de europeiska miljodirektiven. Punktera inte nagon del av koldmediekretsen.
• Om apparaten installeras, används eller Förvaras i att icke ventilerat utrémme måste rummet utformas sö att det förhindrar ackumulering av köldmedieläckage som kan leda till brandrisk eller explosion på grund av antändning av köldmediet orsakad av elektriska värmare, spisar蒌 andra antändningsköllor.
• Apparaten måste Förvaras på att sändant sätt att mekaniska fel undviks.
• Personer som anvander eller arbetar med koldmediekretsen maste ha lamplig certificering utfardad av en ackrediterad organisation som sakerstaller kompetens i hantering av koldmedier enigt en specifik utværdering som erkanns av branschorganisationer.
• Reparationer ska utforas i enlighet med tillverkarens rekommendationer. Underhäll och reparationer som kraver hjälp av annan kvalificerad personal maste utforas under overinseende av en person som ar specificerad for användning av brandfarliga köldmedier.

Batterier

• Utsatt inte batteriet for hoga temperaturer aller direkt solljus.

Kasta aldrig batterier i elden. Det finns risk for explosion!

• Förvara batterier utom räckhäll for barn. Batterier ar inte en leksak!
• Oppnainte batterierna med vald.
• Undvik kontakt med metallföremål (ringar, spikar, skruvar etc.), det finns risk För kortslutning!
• Vid kortslutning kan batterierna bl mycket varma ell er till och med fatta eld. detta kan leda till brannskador.
• För din sakerhet bör batteripolerna tackas med självhäftanderemsor under transport.
• Rör inte vid att trasigt och/eller slackande batteri. Om du fär vatska frän batteriet i ögonen, skölj ögonen sä snart som möjligt med rent vatten utan att gnugga ögonen. Uppsök omedelbart sjukhus. Om det inte behandlas på rätt satt kan det orsaka ögonproblem.

FÖRORD

Om detta Dokument

Denna bruksanvising innehaller all information for correkt, saker och effektiv anvandning av apparaten. Se till att du har LAST och FORSTATT instruktionerna i denna bruksanvising till fullo innan du anvander apparaten.

Fövara alltidenna bruksanvisning pa en saker plats nara apparaten for framtida referens.

Originalinstruktioner

Denna bruksanvisning skrevs ursprungligen på engelska. Alla andra sprák ar översatta dokument.

Allmanna symboler

Symbol Beskrivning
CE	Denna produit uppfyller kraven på överensstämmlse i tillämpliga europeiska För ordningar erller direktiv.
®	Den gröna punkten är att registerat varumärke som tillhör Der Grüne Punkt - Duales System Deutschland GmbH och är skyddat som varumärke över hela världen. Logotypen fär endast användas av kunder hos DSD GmbH som har att giltigt avtal om använding av varumärketller av anlitage avfallshanteringsföretag i Forbundsrepubliken Tyskland. Detta gäller även om tredje part Återger logotypen i en ordbok, en uppslagsbok eller en elektronisk databas som innehälser en referensmanual.
®	Den universella Återvinningssymbolen, logotypen eller ikonen Är en internationell erkändsymbol som används für att beteckna Återvinningsbara material. Återvinningssymbolen används öffentligt och är inte ett varumärke.
®	Tillämpligt i Frankrike:Produkten eller forpackningen kan Återvinnas och componenterna maste kasseras separat.Följ de lokala föreskrifterna.
®	Tillämpligt i Italien:Produkten eller forpackningen kan Återvinnas och componenterna maste kasseras separat.Följ de lokala föreskrifterna.

BESKRIVNING AV APPARATEN

Omenna apparat

Tristar Luftkonditionering ar en stiligt designad mobil Luftkonditionering.

Styr luftkonditioneringen med den medfoljande fjarrkontrollen och använd den praktiska timerfunktionen for att stanga av apparaten automatiskt.

Avsedd användning

Denna apparat ar endast avsedd for inomhusbruk.

Den har Produkten ar endast avsedd for hushaillsbruk och ickenmersiell bruk.

Den har Produkten ar avsedd att anvandas i hushall och liknande tillampningar, t.ex:

• personalkök i butiker, kontor och andra arbetsmiljöer;
  -bondgardar;
• av gäster på hotel, motell och andra boendemiljoer;
• miljoer av typ bed and breakfast.

Apparaten ar inte avsedd att manovrerasmed hjälp av en extern timer erer ett separatfjarrkontrollsystem.

All annan anvandning av apparaten an den som beskrivs ienna braksanvising betraktas som felaktig

använding och kan orsaka skador eller skada på apparaten och ogittigforklarar garantin.

TABELL AC-5707

Informationskrav für luftkonditioneringsapparater med enkel- och dubbelkanal P
Information für att identifiera den ell er de modeller som informationen avser: AC-5707
Beskrivning Symbol Värde Enhet
Nominell kapacitet für kylnng Prisad 2,05 kW
Nominell kapacitet für uppvärmning Prisad N/A	kW
Nominell tillförd effekt für kylnng	Peer	0,785	kW
Nominell tillförd effekt für uppvärmning	Pcop	N/A	kW
Nominell Energieeffektivitet	EERd	2600	-
Klassad Prestandakoefficient	COPrated	N/A	-
Information für att identifiera den ell er de modeller som informationen avser: AC-5707
Beskrivning Symbol Värde Enhet
Strömforbrukning i termostatfrånläge	Pto	-	W
Strömforbrukning i standby-läge	Psb	0,5/2,0 (med Wi-Fi)	W
El Förbrukning für apparater med enkel-/ dubbelkanal (ange separat für kylnng och uppvärmning)	Qsd	SD: 0,785 (Kylnng)	kWh/h
Ljudeffektnivå	Lwa	65	dB(A)

TABELL AC-5709

Informationskrav für luftkonditioneringsapparater med enkel- och dubbelkanal P
Information für att identifiera den aller de modeller som informationen avser: AC-5709
Beskrivning Symbol Värde Enhet
Nominell kapacitet für kylnning Prisad 2,60 kW
Nominell kapacitet für uppvärmning Prisad N/A	kW
Nominell tillförd effekt für kylnning	Peer	1 000	kW
Nominell tillförd effekt für uppvärmning	Pcop	N/A	kW
Nominell Energieeffektivitet EERd 2,60 -
Klassad Prestandakoefficient COPd N/A -
Information für att identifiera den aller de modeller som informationen avser:
Beskrivning Symbol Värde Enhet
Strömforbrukning i termostafránläge Pto - W
Strömforbrukning i standby-läge Psb 0,5/2,0 (medWi-Fi)			W
El Förbrukning für apparater med enkel-/dubbelkanal (ange separat für kylnng och uppvärmning)	Qsd SD: 1,000	(avkylning)	kWh/h
Ljudeffektnivå	Lwa 65	dB(A)

Produkten aller utrustningen innehaller fluorerade vaxthusgaser

Art.nr.	AC-5707
Kylvåtska:	R290
Kvantitet i kg:	0,14
Potential für global uppvärmning:	3
Art.nr.	AC-5709
Kylvåtska:	R290
Kvantitet i kg:	0,16
Potential für global uppvärmning:	3

MONTERING

• Luftkonditioneringen skä installeras på en plan, stabil yta.Blockera inte luftutloppet och lämna ett avständ på minst 30 cm rundenheten.
• Kontaktledningarna maste dras enligt lokala elsakerhetskrav.

Installera utloppsslang

Vrid bada andarna av hetluftutloppsslangen A9 i slangkopplingen (fonsstersidan) A8 och slangkopplingen (luftkonditioneringssidan) A10.
Satt in slangkopplingen (luftkonditioneringssidan) Slangkontakt (luftkonditionering) i oppningarna pa baksidan av luftkonditioneringen.
Fast slangkopplingen (fönstersidan) A 8 pa den narmaste fönsterbrändan.

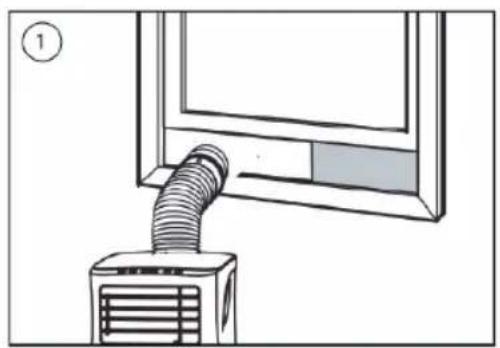

Installation av fönsterreglagesats

• Justera bredden eller hójden på fönsterreglaget für att passa fönsteröppningen och fixera fönsterregagets position med fixeringspluggarna
• Skjut upp fönstret till reglaget.

Innan du pabörjar arbetet i detta avsnitt:

• Hitta en plats nara en stromkälla.
• Installera avluftsslangen och justera fönsterpositionen ordentlich.
• De medfoljande sma vita klammorna maste monteras pa fonstersatsen.
  Satt i natsladden i ett jordat uttag.
  Tryck pa strömknappen for att satta pa luftkonditioneringen.
  Stall in temperaturomradyet: 16^ - 31^
• Kontrollera om avluftsslangen ar korrekt monterad.
  När du anvander Funktionerna for kylning och avfuktning, vanta minst 3 minuter mellan avstängning och pâslagning.

• 2xAAA-batterierkrävs.
• Set till att batterierna ar isatta i ratt riktning.
• Vid byte, se till att bāda batterierna byts samtidigt.

ANVÄNDNING

Anvanda knapparna pa enheten

Sattikontakten ieluttaget och du horeljudsignal.
Tryckpstandby-knappenB for att satta pa apparaten. Tryck pa knappen igen for att stanga av apparaten.

Kylfunktion

Tryck pa knappen "Mode" B16 tills kontrollampan "Cool" B21 tänds.

Tryckpaknappen"Up"B 14eller"Down"B 15forattvaljaonskadrumstemperatur.
Vanta cirka 5 minuter for att kylningen ske starta.
Tryckpå"Flakthastighet"-knappenB forattjusteraluftflodeshastigheten.

Avfuktningsfunktion

• AnslutinteavgasslangenA 9 tillapparaten.
  Tryckpaknappen"Mode"B 16 tillsindikeringslampan"Dehumidify"B 23tands.
• Temperaturen väljs automatiskt.
  Flakthastigheten valjs automatiskt.

Fläktfunktion

Tryckpåknappen"Mode"B 16 tillsindikatorlampan"Fan"B 23änds.
Tryckpå"Flakthastighet"-knappenB forattjusteraluftflodeshastigheten.

Timerfunktion

Inställning für pascalagning av timer

När luftkonditioneringen ar AV, tryck på "Timer"-knappen och valj en önskad PÅ-tid och justera med hjälp avknapparnaB 14ochB 15.
- PA-tiden kan justeras till valfri tid inom 0-24 timmar.
Inställning for avstängning av timer
När luftkonditioneringen ar PÄ, tryck pa "Timer"-knappen och valj en önskad AV-tid och justera med hjälp avknapparnaB 14ochB 15.
AV-tiden kan justeras till valfri tid inom 0-24 timmar.

Dränering

• Efter lang drift och innan forvaring behover du tomma vattnet som har samlats upp. Forbered en lamplig plats eller bricka for att samla upp vattnet och ta bort gummiproppen fran draineringshalet langst ner pa encheten. Vattnet börjar d'rinna ut. När det har slutat kan du satta tillbaka draineringsproppen.

Funktion for larm vid full intern vattentank

Den inre vattentanken i luftkonditioneringen har en vattensakerhetsbrytare som kontrollerar vattennivan. När vattennivan nár en forvanttad hojd tänds lampan for full vattentank. Folj de tidigare stegen for att tomma ut vattnet.

Apparaten kan användas manuell med sina inbyggda kontroller, fjarrkontroll erler sä kan du använda en smart Telefon eller rost for att styra den. Innan du börjar skau du se till att Connected at Home-appen ar nedladdad. Appen finns tillganglig på Android och iOS.

• Kontrollera att apparaten ar strömforssörjd.
• Oppna appen Connected at Home.
• Skapa ett konto ell er om du redan harett konto, vanligen logga in med dina uppgifter.
• För att ställa in apparaten i parkopplingslåge, tryck länge på knappen für hastighetslåge / Wi-Fi-parning på apparaten i 5-6 sekunder tills du hörett pip. Wi-Fi-lampan blinkar, vilket indikerar att parkopplingslåget

är aktiverat,

• Klicka på "Add new Climate Device" für att lagga till en ny enchet.
  Välj den enchet som du vill ansluta.
  Folj instruktionerna i appen for att ansluta apparaten.

FELSÖKNING

Problem Möjlig orsak Möjlig Lösning
Enheden startar inte Near du trycker på strömbrytaren.	Vattenfull indicatorlampan blinkar och vattentanken ar full.	Töm vattnet ur vattentanken.
	Rumstemperaturen ar högre an den installda temperaturen. (Elektrisk uppvärmningsläge)	Justera temperaturen.
	Rumstemperaturen ar lågre an den installda temperaturen. (Kylmodus)
Enheden kyler inte tillräcklig. Dörrarna	nyer fönsten ar inte stängda.	Se till att alla fönster och dörrar ar stängda.
	Det finns värmekällor i rummet. Ta bort värmekällorna om möjigt.
	Avgashälet forvarm luft ar inte anslutet erlar blockerat.	Anslut erlor rengör avgashälet forvarm luft.
	Temperaturinställningen ar forhög.	Aterställ temperaturen.
	Luftintaget ar blockerat. Rengör luftintaget.
Bullrig. Marken ar inte jämn eller tillräck-ligt plan.		Placera enheten på ett plant och jämnt underlag om möjigt.
E0-kod Rumstemperatursensorn har gätt sonder.		Byt ut rumstemperatursensorn.
E1-kod Kondensor temperatursensorn har gätt sonder.		Byt ut kondensor temperatursen-sorn.
E2-kod Vattentanken ar full vid kylning. Ta bort gummiproppen och töm		vattentanken.
E3-kod Röret temperatursensorn har gätt sonder.		Byt ut temperatursensorn für röret.
E4-kod Vattentanken ar full. Vänligen tom vattentanken .

RENGÖRING OCH UNDERHÄLL

• Koppla bort encheten fran alla eluttag innan rengöring.
• Rengör Först ytan med ett milt rengöringsmedel och en faktig trasa, och torka sedan av med en torr trasa.
• Använd inte bensin aller andra kemikalier für att rengörä encheten.
• Tvatta inte enhances direkt.

Luftfilter

• Luftfiltretörngöras varannan vecka.
• Oppna luftinloppsgallret och ta av luftfiltret.
• Rengör luftfiltret med milt rengöringsmedel i ljummet 40^ vatten och lát det torka (inte i direkt solljus).
• Installera luftfiltret i inloppsgallret igen.

IZJAVA EU O SKLADNOSTI

S tem druzba Smartwares Europe izjavlja, da je radijska oprema tipa AC-5707 / AC-5709 v skladu z

Denna apparat sca ej slängas bland vanligt hushållsavfall nar den slut fungera. Den skaslängas vid en Återvinningsstation for elektriskt och elektroniskt hushållsavfall. Denna symbol pa apparaten, bruksanvisningen och forpackningen gör dig uppmärksam på detta. Materialen som används ienna apparat kan Återvinnas. Genom att ätervinna hushållsapparater gör du en viktig insats for att skydda.Var miljö. Fraga de lokala myndigheterna var det finns insamlingsställen.

KUNDTJÄNST

Forreservdelarochmerinformationomapparaten,besokwww.tristar.eu

Instrukcja obslugi

Klimatyzator
