GEBRUIKSAANWIJZING AC-5709 TRISTAR

NL Gebruikshandleiding

Airconditioner

Belangrijkste onderdelen (zie afbeelding A)

Luchtinlaat
Luchtfilter
Bedieningspaneel
4 Netsnoer
Luchtuiilaat
6 Afvoergat

Zwenkwiel
8 Slangaansluiting (raamuiteinde)
9 Afvoerslang voor warmelucht

10 Slangaansluiting
(airconditioner-uiteinde)
1 Raamkit
12 Afstandsbediening

Belangrijkste onderdelen (zie afbeelding B)

Aan/uit
14 Temperatuur omhoog
15 Temperatuur omlaag
16 Modusknop
17 Ventilatorsnelheid

18 Timer aan/uit
Indicator voor vol waterreservoir
20 Hoge/lage ventilatorsnelheid indicator

Indicator voor koelen
Indicator voor ontvochtigen
Indicator voor ventilator

Belangrijkste onderdelen (zie afbeelding C)

24 Ventilatorsnelheid

27 Temperatuur omlaag

Modus

28 Timer aan/uit

26 Temperatuur omhoog

29 Aan/uit

VEILIGHEID

Veiligheidsvoorzorgsmaatregelen

• Lees deze gebruikershandleiding zorgvuldig door voor een correct gebruik, onderhoud en installmentie.
• Bij het negeren van de veiligheidsinstrumenties kan de fabrikant Niet aansprakelijk worden gesteld voor de schade.
• Het apparaat is alleen bedoeld voor gebruik binnenshuis.
• Gebruik het toestel zich op een stopcontact dat beschadigd is of dat zich correct geinstalleerd is.

• Gebruik het apparaat Niet:

• in de buurt van een vuurbron.

• in een gebied waar olie kan opspatten.
• op een plek die bloatstaat aan direct zonlicht.
• in een omgeving waar water kan spatten

• in de buurt van een bad, een douche of een zwembad.

• Steek nooit uw vingers of voorwerpen in de luchtuitlaat. Waarschuw kinderen vooral voor deze gezaren.

• Houd het apparaatrechtop tijdens transport en opslag.
• Voordat u het apparaat reinigt, moet u.altijd de voeding uitschakelen of loskoppelen.
• Schakel de voeding.altijd uit en koppel deze los voordat u het apparaat verplaatst.
• Alle stopcontacten van de unit要去en voldoen aan deplaatselijke elektrische verilgheidsvoorschriften. Controllererdit indien nodig.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8JAar en Personen met beperkte fysieke, zintuiglijke of mentale capacititeiten of gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de bevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen Niet zonder toezicht door kinderen worden uitgevoerd.

• Als het netsnoor beschadigd is, moet het worden verrangen door de fabrikant, zijn serviceagent of gelijk gekwalificeerde personen om gevaar te voorkomen.

• Dit apparaat is uitsluitend voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

OPMERKINGEN:

• In geval van schade moet u de voeding uitschakelen en contact opnemen met de dealer of een erkend reparatiebedrijf.
• Het netsnoer moet in elk geval stevig geaard+zijn.
• Als het netsnoer beschadigd is, haal dan de stekker UIT het stopcontact om gevaar te voorkomen. Het要去 worden verrangen door de dealer of een erkend reparatiebedrijf.
• Het apparaat要去 worden geinstalleelr volgens de nationale bedrangingsvoorschriften.

WAARSCHUWING

• Gebruik alleen het aanbevolen ontdooi- en reinigingsproces van de fabrikant. Versnel het ontdooi- of reinigingsproces Niet op een andere manier.
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastroestel of een werkend elektrisch verwarmingselement).
• Niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen geen geur mogen hebben.
• Het apparaat要去cken geinstalleerd, gezruikt en opgeslagen in een ruimte met een vloeroppervlak groter dan X m2. X=4 voor 7000 Btu/h, X=7,7 voor 9000 Btu/h.
• Neem alleen contact op met een bevoegde servicetechnicus voor reparatie of onderhoud van dit apparaat.
• Trek Niet aan het netsnoer, verrorm het Niet, breng er geen wijzigingen in aan en dompel het Niet onder in water. Als u aan het netsnoer trekt of het verkeerd gebruikt, kan het apparaat beschadigd raken en een elektrische schokveroorzaken.
• De nationale gasvoorschriften要去en worden nageleefd.
• Houd ventilatieopengingen vrij van obstructies.

• ledereen die betrokken is bij het werken aan of het openen van een koudemiddelcircuit要去 in het bezit+zijn van een geldig certificaat van een door de industriie erkende beordelingsinstantie dat zijn/haar competentie om veilig met koudemiddelen om te gaan autoriseert in overeenstemming met een door de industriie erkende beordelingsspecificatie.

• Stop het apparaat Niet door de stekker uit het stopcontact te trekken terwijl het in werkig is, want dit kan leiden tot een elektrische schok of brand door warmteontwikkeling, tenzij er vreemde geluiden worden gehoord of als er een vreemde geur of rook uit het apparaat komt.

Specifieke informatatie over apparaten met R 290-koelgas.

Lees alle waarschuwingen grondig.
- Gebruik voor het ontdooien en schoonmaken van het apparaat alleen gereedschap dat door de fabrikant worden aanbevolen.
- Het apparaat mag nicht worden opgeslagen in een ruimte met continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, eenwerkend gastroestel of een werkende elektrische verwarming).
- Niet doorboren en nicht verbranden.
- Dit apparaat bevat Y g (zie het typeplaatje op de achterkant van het apparaat) R290 koelgas.
- R290 is een koelgas dat voldoet aan de Europese milieuurrichtlijnen. Prik geen delen van het koelmiddelcircuit door.
- Als het apparaat worden geinstalleerd, gezuilt of opgeslagen in een Niet-geventileerde ruimte,要去 de ruimte zo zijn ontworpen dat er zich geen koudemiddellemkken kannen ophopen die brandgevaar of een explosie kannenveroorzaken door ontsteking van het koudemiddel door elektrische kachels, fornuizen of andere ontstekingsbronnen.
- Het apparaat moet zo worden opgeborgen dat mechanische storingen worden voorkomen.
- Personen die werken met of aan het koudemiddelcircuit要去en de juiste certificering hebben, afgegeven door een geaccreditede organiseatie die garandeert dat ze bekwaam zich in het omgaan met koudemiddelen volgens een specifieke evaluatie die is erkend door brancheverenigingen.
- Reparaties要去en worden uitgevoerd op basis van de aanbevelingen van het productiebedrijf. Onderhoud en reparaties waarvoorde hulp van ander gekwalificeerd personeel nodig is,要去en worden uitgevoerd onder toezicht van een persoon die is gespecifieerd in het gebruik van ontvlambare koelmiddelen.

Batterijen

• Stel de batterij Niet bloot aan hoge temperaturen of direct zonlicht. Gooi batterijen nooit in het vuur. Er bestaat explosiegevaar!
• Houd batterijen uit de buurt van kinderen. Batterijen zijn geen spelelgoed!
• Opens de batterijen nicht met geweld.
• Vermijd contact met metalen voorwerpen (ringen, spijkers, schroeven enzovoort), er bestaat gevaar voor kortsluiting!
• Als gevolg van kortsluiting konnen batterijen aanzienlijk warm worden of zelfs vlam vatten. dit kan brandwondenveroorzaken.
• Voor uw veriligheid moeten de accupolen tijdens het transport worden afgedekt met plakstrips.
• Raak een geschuurde en/of lekkende batterij Niet aan. Als de vloeistof uit de batterij in uwogen komt, spoel uwogen dan zo snel möglichk met schoon water, zonder in uwogen te wrijven. Ga onmiddelijk waar hetziekenhuis. Als het Niet op de juiste manier wordenbehandeld, kan het oogproblemenveroorzaken.

VOORWOORD

Over dit document

Deze gebruiksaanwijzing bevat alle informatatie voor een juist, veilig en doelmatig gebruik van het apparaat.

Lees en begrijp de aanwijzingen in deze gebruiksaanwijizing volledig voordat je het apparaat gebruikt.

Bewaar deze gebruiksaanwijzing steeds op een veilige plaat in de buurt van het apparaat voor toekomstig te raadpleging.

Oorspronkelijke instructies

Deze handleiding is oorspronkelijk geschreven in het Engels. Alle andere talen zich vertaalde documenten.

Algemene symbolen

Symbool Beschrijving
CE	Dit product voldoet aan de conformiteitseisen van de toepasselijkke Europese verorderingen of richtlijnen
®	The Green Dot is het geregisteerde handelsmerk van Der Grüne Punkt - Duales System Deutschland GmbH en is een wereldwijd beschermd handelsmerk. Het logo mag uitsluitend worden gezruikt door klanten van DSD GmbH die in het bezit+zijn van een geldig handelsmerkgebruikskcontract of door aangewezen afvalverwerkingsbedrijven binnen de Bondsreppubliciek Duitsland. Dit geldt ook voor de reproductie van het logo door derden in een woordenboek, een encyclopediapedie of een elektronische databank meteen naslagwerk.
△	Van toepassing in Italiè: Het product of de verpakking kan worden gerecyclede en de onderdelen要去en apart worden weggegooid. Volg deplaatselijke regelgeving.
	Het universele recyclingsymbol, -logo of -pictogram is een internationaal erkend symbol dat wordt gebruikt om recyclebare materialen aan te duiden. Het recyclingsymbol behoort tot het publicke domein en is geen handelsmerk.
	Van toepassing in Frankrijk: Het product of de verpakking kan worden gerecycled en de onderdelen moeten apart worden weggegooid. Volg deplaatselijke regelgeving.
	Van toepassing in Italië: Het product of de verpakking kan worden gerecycled en de onderdelen moeten apart worden weggegooid. Volg deplaatselijke regelgeving.

De Tristar Airconditioner is een stijlvol ontworpen mobiele airconditioner.

Bedien de airconditioner met de meegeleverde afstandsbediening en gebruik de handige timerfunctie om het apparaat automatisch uit te schaken.

Beoogd gebruik

Dit apparaat isuitsuitend bedoeld voor gebruik binnenshuis.

Dit apparatus is uitsluitend bedoeld voor huishoudelijk, Niet-commercialeel gebruik.

Dit apparatus is bedoeld om gebruikt te worden in huishoudelijkke en soortgelijke toepassingen zoals:

• personeelskeukenbereiken in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• door klanten in hotels, motel en andere types residentie omgevingen;
• omgevingen van het type bed and breakfast

Het apparaat is nicht bedoeld om bediend te worden met behulp van een externe timer of een afzonderlijk afstandbedieningssystem.

Elk gebruik van het apparaat anders dan beschreiben in deze gebruiksaanwijzing worden beschouwd als verkeerd gebruik en kan letsel of schade aan het apparaatveroorzaken en de garantie ongeldig maken.

TABEL AC-5707

Informatievereisten voor airconditioners met[eén luchtkanaal en met twee luchtkanalen			P
Informatie om het model of de modellen te identificeren waarop de informatatie betrekking hebelt: AC-5707
Beschrijving Symbool Waarde Eenheid
Nominal vermogen voor koeling Geprijsd 2,05	kW
Nominal vermogen voor verwarming Geprijsd	N.V.T.	kW
Nominal opgenomen vermogen voor koeling	Peer	0,785	kW
Nominal opgenomen vermogen voor verwarming	Pcop	N.V.T.	kW
Nominatenergie-efficiëntieverhouding	EERd	2.600	-
Geschatte prestatiecoefficiënt	COPrated	N.V.T.	-
Informatie om het model of de modellen te identificeren waarop de informatatie betrekking hebelt: AC-5707
Beschrijving Symbool Waarde Eenheid
Stroomverbruik inthermostat-uitstand	Pto	-	W
Stroomverbruik instand-by	Psb	0,5/2,0 (met Wi-Fi)	W
Elektriciteitsverbruik van eenkanaals-/weekkanaalstoestellen (voor koeling enverwarming apart aangeven)	Qsd SD: 0,785	(koeling)	kWh/h
Geluidsvermögen Lwa 65 dB(A)

TABEL AC-5709

Informatievereisten voor airconditioners met[eén luchtkanaal en met twee luchtkanalen			P
Informatie om het model of de modellen te identificeren waarop de informatie betrekking hebelt: AC-5709
Beschrijving Symbool Waarde Eenheid
Nominaal vermogen voor koeling Geprijsd 2,60	kW
Nominaal vermogen voor verwarming Geprijsd	N.V.T. kW
Nominaal opgenomen vermogen voor koeling Peer	1.000 kW
Nominaal opgenomen vermogen voor verwarming	Pcop	N.V.T. kW
Nominale energia-efficientieverhouding	EERd	2,60	-
Geschatte prestatiecoefficient	COPd	N.V.T.	-
Informatie om het model of de modellen te identificeren waarop de informatie betrekking hebelt:
Beschrijving Symbool Waarde Eenheid
Stroomverbruik in thermostat-uitstand	Pto	-	W
Stroomverbruik in stand-bymodus	Psb	0,5/2,0 (met Wi-Fi)	W
Elektriciteitsverbruik van eenkanaals-/weekkanaalstoestellen (voor koeling en verwarming apart aangeven)	Qsd SD: 1,000	(Koeling)	kWh/h
Geluidsvermogen Lwa 65 dB(A)

Het product of de apparatuur bevat gefluoreerde broeikasgassen

Art.nr.	AC-5707
Koelvloeistof:	R290
Hoeveelheid in kg: 0,14
Potentieel broeikaseffect:	3
Art.nr.	AC-5709
Koelvloeistof:	R290
Hoeveelheid in kg: 0,16
Potentieel broeikaseffect:	3

INSTALLATIE

• De airconditioner要去envlak en stabeloppervlak worden geinstalleerd. Blokveer de luchtuitlaat Niet en houd minstens 30 cm ruimte vrij rond het apparaat.
• De bedrading要去 voldoen aan de lokale veiligheidsvoorschriften voor elektricitieit.

Installatie van afvoerslang

• Draai.beide uiteinden van de warme-lucht afvoerslang A9 indeslangconnector (raamzijde) A8 endeslangconnector (airconditionerzijde) A10.
• Steekdeslangconnector (airconditionerzijde)
  Slangaansluiting (airconditioner-uiteinde) 10innde openingen aan de achterkant van de airconditioner.
• Bevestig de slangconnector (raamzijde) A 8 aan de dichtst bijzijnde vensterbank.

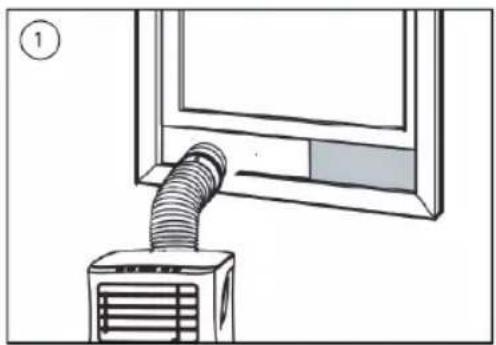

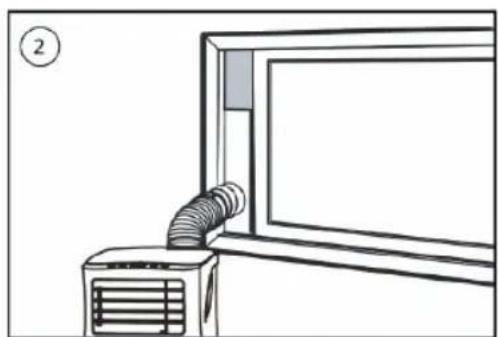

Installatie van het raamschuifkit

• Pas de bredte of hoogte van de raamschuif aan om op de raamopening te passen en zet de positie van de raamschuif vast met de bevestigingspluggen.
  Schuif het raam omhoog tot aan de schuif.

Voordat u de werkzaamheden in deze sectie start:

• Zoek een plek in de buurt van een stroomvoorziening.
• Installee de afvoerslang en pas de raampositie goed aan.
• De meegeleverdekleine witte clips moeten op de vensterset worden gemonteerd.
• Steek het netsnoer in een geaard stopcontact.
• Druk op de aan/uit-knop om de airconditioner in te schakelen.

Stel het temperatuurbereik in: 16^ - 31^
- Controller of de afvoerslang correct is gemonteerd.
- Laat bij het gebruik van de functies koelen en ontvochtigen minimaal 3 minutesussen het uitschakelen en inschakelen.

Afstandsbediening (zie afbeelding C)

• Er zijn 2xAAA-batterijen nodig.
  Zorg ervoor dat de batterijen in de juiste richting worden geplaatst.
• Vervang beiden batterijen tegelijkkertijd.

GEBRUIK

De knoppen op het apparaat gebruiken

• Steek de stekker in het stopcontact, u hoog een pieptoon.
• Drukopdestand-byknopB 13 om het apparaat in te schakelen. Druk nogmaals op de knop om het apparaat uit te schakelen.

Koelmodus

Druk op de knop "Mode" B16 tot het indicatielampje "Cool" B21 brandt.

• Druk op de knop "Omhoog" B 14 of "Omaag" B 15 om de gewenste kamertemperatuur te selecteren.
  Wacht ongeveer 5 minuten voordat het koelen begint.
• Druk op de knop "Ventilatorsnelheid" B 17 om de luchtsnelheid aan te passen.

Ontvochtigingsmodus

• SluitdeuitlaatslangA 9 nietaanophetapparaat.
• Druk op de knop "Mode" B 16 totdathetindicatorlampje"Dehumidify"B 22 brandt.
• De temperatuur worden automatisch geseleeteerd.
• De ventilatorsnelheid wirdt automatisch geseleteerd.

Ventilatorwerking

• Druk op de knop "Mode" B 16 tothetindicatorlampje"Fan"B 23 brandt.
• Druk op de knop "Ventilatorsnelheid" B 17 om de luchtsnelheid aan te passen.

Timerfunctie

Timer AAN-installing

• Wanner de airconditioner UIT staat, drukt u op de knop "Timer" en selecteert u de gewenste AAN-tijd en past deze aan met de knappen 16enB 15.
• De AAN-tijd kan worden ingesteld op elk moment:tussen 0 en 24研究成果.

Timer UIt-installing

• Wonneer de airconditioner AAN staat, drukt u op de knop "Timer" en selecteert u de gewenste UIT-tijd en past deze aan met de knappen 16enB 15.
• De UIT-tijd kan worden ingesteld op elk moment:tussen 0 en 24 aur.

Afvoer

• Na langdurig gebruik en voordat u het apparaat opbergt, moet u het verzamelde water aftappen. Zorg voor een geschikte locatie of bak om het water op te vangen en verwijder de rubberen stop UIT de afvoergat aan de onderkant van het apparaat. Het water zal dan beginnen weg te lopen. Nadat dit is gestopt, kut u de afvoerstopperegplaatsen.

Functie voor alarm bij volle interne watertank

• De interne watertank in de airconditioner heeft een wateriveau-veiligheidsschakelaar die het waterniveau regelt. Wanner het waterniveau een bepaalde hoogte bereikt, gaat de water vol-indicator branden. Volg de ereder beschreiben stappen om het water af te voeren.

HET APPARAAT GEBRUIKEN MET DE CONNECTED AT HOME APP

Thuis verbonden

Het apparaat kan handmatig worden gebruikt met de ingebouwde bediening, afstandsbediening of je kunteen smartphone of stem gebruiken om het apparaat te bedieren. Voordat je begint,要去 ervoor zorgen dat de Connected at Home app is gedownload. De app is beschikbaar op Android en iOS.

Koppel je apparaat aan de "Connected at Home" app

• Controller of het apparaat is ingeschakeld.
• Open de Connected at Home-app.
  Maak een account aan of als je al een account heb, log dan in met je gegevens.
• Om het apparaat in de koppelmodus te zetten, drukt u 5-6 seconden op de toets voor de snelheidsmodus/ Wi-Fi-koppeling op het apparaat totdat u een pieptoon hoog. Het Wi-Fi-lampje knippert om aan te Geven dat de koppelmodus is geactiveerd,
• Klik op "Nieuw Klimaatapparaat toevoegen" om een新模式 apparaat toe te voegen.
• Selecteer het apparaat dat je wilt aansluien.
• Volg de instructies op de app om het apparaat aan te sluiten.

PROBLEEMOPLOSSING

Probleem Mogelijk oorzaak Mogelijk oplossing
Het apparaat start nicht op wanner je de aan/uit-knop indrukt.	Het lampje van de watervol indicator knippert en de watertank is vol.	Laat het water uit de watertank.
	De kamertemperatuur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus)	Stel de temperatuur in.
	De kamertemperatuur is lager dan de ingestelde temperatuur. (Koelingsmodus)
Het apparaat koelt nicht genoeg. De
			deuren of ramen zichn nicht gesloten.	Zorg ervoor dat alle ramen en deuren gesloten zichn.
			Er zichn warmtebronnen in de kamer.	Verwijder de warmtebronnen indien möglichk.
			De afvoerslang voor warme lusth is Niet aangesloten of is verstopt.	Sluit de afvoerslang voor warme lusth aan of maak deze schoon.
			De temperatuurinstelling is te hoog.	Reset de temperatuur.
			Luchtinlaat is geblokkeerd. Maak de luchtinlaat schoon.
Lawaaierig. De grond is nicht vlak of
			niet genoeg gelijk.	Zet het apparaat indien möglichk op een vlakke, horizontale ondergrond.
			Het geluid komt van de stroming van het koelmiddel binnenin de airconditioner.

E0 code De kamer temperatuur sensor is defect.	Vervang de kamertemperatuursensor.
E1 Code De sensor voor de condensatortemperatuur is defect.	Vervang de sensor voor de condensatortemperatuur.
E2 code Waterbak volijdens het koelen. Verwijder de rubberen stop en giet de watertank leeg.
E3 code De sensor voor de pijptemperatuur is defect.	Vervang de sensor voor de pijptemperatuur.
E4 code Watertank vol. Gelieve de watertank te legen .

REINIGING EN ONDERHOUD

• Koppel het apparaat los van elk stopcontact voordat u het schoonmaakt.
• Reinig erst het oppervlak met een neutraal reinigingsmiddel en een vochtige doeck, en veeg het daarna af met een droge doeck.
• Gebruik geen benzine of andere chemicalien om het apparaat schoon te make.
• Was het apparaat Niet direct.

Luchtfilter

• Het luchtfilter moet om de twee weken worden schoongemaakt.
• Open het luchtinlaatrooster en verwijder het luchtfilter.
• Reinig het luchtfilter met een neutraal reinigingsmiddel in lauwarm water van 40^ en LAST het drogen (niet in direct zonlicht).
• Plaats het luchtfilter terug in het inlaatrooster.

EU-CONFORMITEITSVERKLARING

Hierbij verklaart Smartwares Europe dat de radioapparatuur van het type AC-5707 / AC-5709 in overeenstemming is met de richtlijn 2014/53/EU

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.tristar.eu

VERWIJDERING

Dit apparaat mag aan het einde van de levensduur Niet bij het normale huisafval worden gedeponeerd, maar要去en speciaal inzamelpunt voor hergebruik van elektrische en elektronische apparaten worden aangeboden. Het symbol op het apparaat, in de gebruksaanwijzing en op de verpakking attendeert u hierop. De in het apparaat gebrukke materialien konnen worden gerecycled. Met het recyclen van gebruekte huishoudelijkke apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Informeer bij uw lokale overheid aan het inzamelpunt.

ONDERSTEUNING

Voor onderdelen en meer informatie over het apparaat(Int) u terecht op www.tristar.eu

DE Benutzerhandbuch

Klimagerät
