BRUKSANVISNING AC-5709 TRISTAR

27 Temperaturned
28 Timer påav
29 Ström på/av

SÄKERHET

Sakerhetsforeskrifter

Koppla ihop din apparat med appen "Connected at Home"

Fjernbetjening (se billede C)

Hoveddeler (se bilde C)

Viftehastighet
Modus
26 Temperatur opp

27 Temperaturened
28 Timer påav
Strøm paa

SIKKERHET

Sikkerhetsforanstaltninger

• Les dette brukerhandboken nøye for á sikre riktig bruk, vedlikehold og installationsjon.
• Ved Å ignorere sikkerhetsinstruktjönene kan/DD produsenten holdes ansvarlig for skaden.
• Apparatet er kun beregnet for innendørs bruk.
• Ikke bruk,enhetenpàn en stikkontakt som er skadetller som\ 已经超过 100000000000000000000000000000000000000000000000000000000000000000000

• Ikke bruk encheten:

• i naerheten av en brannkilde.

• i et omrade der det er sannsynlig at det kan spreute olje.
• i et omrade som er utsatt for direkte sollys.
• I et område der det er sannsynlig at det kan sprete vann

• i nærheten av et bad, en dusj aller et svømmebasseng.

• Stikk aldri fingre eller gjenstander inn i luftutløpet. Vær spesielt nøye med Å advare barn motppe dire.

• Hold enheten oppreist under transport og lagring.
• Slå alltid av ellr koble fra strømforsyningen før du rengjørenheten.
• Slå alltid av og koble fra strømforsyningen För du flytter encheten.
• Alle enchetens stikkontakter på oppfylle de lokale kravene til elektrisk sikkerhet. Vennligst sjekk om nødvendig.
• Dette apparatet kan brukes av barn fra 8 År og öppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap hvis de har fätt tilsyn eller instruksjoner om sikkerBruk av apparatet og forstårfarene som er forbundet med det. Barn skal ikke leke med apparatet. Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn.
• Hvis strømledningen er skadet, på den skiftes ut av produsenten, dennes serviceverksted eller tilsvarende

kvalifiserte personer for a unnga fare.

• Dette apparatet skal kun brukes til husholdningsformål og kun til det formålet det er laget for.

NOTER:

• Hvis det oppstår skader, på du koble fra strømforsyningen og kontakte forhandleren eller et godkjent verksted.
  Strømledningen skal uansett være godt jordet.
• For Å unngåfare mä du koble fra strømforsyningen hvis strømledningen er skadet. Den må skiftes ut av forhandleren eller et autorisert verksted.
• Apparatet skal installeres i samsvar med nasjonale regler for kabling.

ADVARSEL

• Bruk kun den anbefalte avrimings- og rengjøringsprossessen fra produsenten. Ikke fremskynd avrimings- aller rengjøringsprossessen på noen annen mæte.
• Apparatet skal oppbevares i et rom uten antenningskilder som er i kontinuerlig drift (f.eks. Åpen ild, et gassapparat aller en elektrisk varmeovn).
• Ikke stikk hull på eller brenn.
  Vær oppmerksom på at kjølemedier kanskje ikke inneholder lukt.
• Apparatet skal installeres, brukes og oppbevares i et rom med et gulvareal større enn X m2. X=4 for 7000 Btu/t, X=7,7 for 9000 Btu/t.
• Kontakt kun en autorisert servicetekniker for reparasjon aller vedlikehold avijkeenheten.
• Ikke trekk i, deformer eller modifier strømledningen, og ikke senk den ned i vann. Hvis du trekker i uller bruker strømledningen feil, kan det före til skade på encheten og forårsake elektrisk støt.
  Overholdelse av nasjonale gassforskrifter skal overholds.
• Hold ventilasjonsåpningene frie for hindringer.
• Alle personer som er involvert i arbeid på eller Åpning av en kjølemiddelkrets, skal inneha et gyldig sertifikat fra en bransjeakkreditert vurderingsmyndighet som autoriserer deres kompetanse til ä handtere kjølemedier på en sikker mæte i samsvar med en bransjeanerkjent vurderingsspesifikasjon.
• Ikke stopp encheten ved Å trekke ut støpselet mens den er i drift, da dette kan före til elektrisk/Stot eller brann på grunn

av varmeutvikling, medindre det hores merkelige lyder, ellherhvisdetoppstarmerkeligluktellerrøykfraenheten.

Spesifikk informasjon om apparater med kjølegass R 290.

• Les alle advarslene grundig.
• Ved avriming og rengjøring av apparatet ma du ikke bruke andre verktøy enn de som er anbefalt av produsenten.
• Apparatet skal ikke oppbevares i et rom med antenningskilder som er i kontinuerlig drift (f.eks. øpen ild, et gassapparat i drift eller en elektrisk varmeovn).
• Ikke punkter og seks brenn.
• Dette apparatet inneholder Y g (se merkelappen på baksiden av apparatet) R290 kjolemiddelgass.
  R290 er en kjølegass som er i samsvar med de europeiske miljødirektivene. Ikke punkter noen del av kjølemiddelkretsen.
• Hvis apparatet installereres, brukes eller oppbevares i et ikkeventilert område, mA rommet vår utformet slick at det ikke oppstår lekkasjer av kjølemiddel som kan.fore til brannfare eller eksplosjon på grunn av antenning av kjølemiddelet forårsaket av elektriske varmeovner, ovner aller andre antennenseskilder.
• Apparatet ma oppbevares på en slick mæte at det ikke oppstær mekaniske feil.
• Personer som betjener eller arbeider på kjølemiddelkretsen, på ha en passende sertifisering utstedt av en akkreditert organisasjon som sikrer kompetanse i handtering av kjølemidler i henhold til en spesifikk evaluering som er anerkjent av bransjeforeninger.
• Reparasjoner må utføres i henhold til produsentens anbefalinger. Vedlikehold og reparasjoner som krever assistanse fra annet kvalifisert personell, må utføres under oppsyn av en person som er spesifisert i bruk av brenbare kjølemidler.

Batterier

• Ikke utsett batteriet for hoye temperaturer aller direkte sollys. Kast aldri batterier i ilden. Det er fare for eksplosjon!
• Hold batterier borte fra barn. Batterier er/DDleketoy!
• Ikke øpne batteriene med makt.

• Unngå kontakt med metallgjenstander (ringer, spiker, skruer osv.), det er fare for kortslutning!

• Ved kortslutning kan batteriene bli svært varme eller til og med ta fyr. dette kan före til brannskader.

• For din egen sikkerhet bør batteripolene dekker med selyklebende strips under transport.
• Ikke rør et batteri som har sprukket og/eller lekker. Hvis du fær væske fra batteriet i øynene, mA du skylle øynene sá snart som mulig med rent vann uten Å gni deg i øynene. Dra umiddelbart til sykehuset. Hvis det ikke behandles på riktig mæte, kan det forårsake øyeproblemer.

FORORD

Om dette dokumentet

Denne brukerhandboken inneholder all informasjon for correkt, sikker og effektiv bruk av apparatet. Sorg for at du har lest og forstatt instruksjonene i dette brukerhandboken ffor du bruker apparatet. Oppbevar alltid dette bredruksanvisingen pa et trygt sted i nærhen av apparatet for fremtidig bruk.

Originale instruksjoner

Denne handboken er opprinnelig skrevet pa engelsk. Alle andre sprek er oversatte dokumenter.

Generelle symbol

Symbol	Beskrivelse
CE	Dette produktet oppfyller kravene til samsvar i gjeldende europeiske forskrifter eller direktiver.
®	Det grønnepunktet er et registrert varemereke for Der Grüne Punkt - Duales System Deut-schland GmbH og er beskyttet som et varemereke over—hele verden. Logoen kan kun brukes av kunder av DSD GmbH som har en gyldig avtale ombruik av varemerket,ller av engasjerte avfallshändteringsselskaper i Forbundsrepublikken Tyskland. Dette gjelder och tredjeparts gjengivelse av logoen i en ordbok,et oppslagsverk eller en elektronisk database med opp-slagsverk.
	Det universelle resirkuleringssymbolet,logoenEller ikonet er et internasjonalt anerkjent symbol som brukes til á betegne resirkulerbare materialer. Resirkuleringssymbolet er öffentlig eiendom og er ikke et varemereke.
	Gjelder i Frankrike: Produktet eller emballasjen kan resirkuleres,ogkomponentene má avhendes separat. Følg de lokale forskriftnene.
	Gjelder i Italia: Produktet eller emballasjen kan resirkuleres,ogkomponentene má avhendes separat. Følg de lokale forskriftnene.

BESKRIVELSE AV APPARATET

Om dette apparatet

Tristarklismaanlegg er et stilfullt designet mobilt klimaanlegg.

Styr klimaanlegget med den medfølgende fjernkontrollen, og bruk den pracitiske timerfunksjonen til á slå avenheten automatisk.

Tiltenkt bruk

Dette apparatet er kun beregnet for innendors bruk.

Dette apparatet er kun beregnet for privat, ikke-kommersiell bruk.

Dette apparatet er beregnet for bruk i husholdninger og lignende bruksomrader som f.ecks:

• personalkjokken i butikker, kontorer og andre arbeidsmiljoer;
  -gardsbruk;
• av kunder på hoteller, moteller og andre boligignende miljøer;
• bed and breakfast-type miljøer.

Apparatet er ikke beregnet på â betjenes ved hjelp av en ekstern timer eller et separat fjernkontrollsystem. Enhver annen bruk av apparatet enn det som er beskrevet i dette braupsanvisningen, anses som feil bruk og kan.fore til personskade eller skade på apparatet og gjøre garantien ugyldig.

TABELL AC-5707

Informasjonskrav for klimaanlegg med én og to kanaler P
Informasjon for Å identifisere modellen(e) som informasjonen gjelder: AC-5709
Beskrivelse Symbol Verdi Enhet
Nominell kapasitet for kjøling Prissatt 2,05 kW
Nominell kapasitet for oppvarming Prissatt N/A	kW
Nominell tilført effekt for kjøling	Peer	0,785	kW
Nominell tilført effekt for oppvarming	Pcop	N/A	kW
Nominell energieffektivitet	EERd	2600	-
Nominell ytelseskoeffisient	COPrated	N/A -
Informasjon for Å identifisere modellen(e) som informasjonen gjelder: AC-5709
Beskrivelse Symbol Verdi Enhet
Strømforbruk i termostat-av-modus Pto	-	W
Strømforbruk i standby-modus	Psb	0,5/2,0 (med Wi-Fi)	W
Elektrisitetsforbruk for apparater med εn erler to kanaler (angi separat for kjøling og oppvarming)	Qsd	SD: 0,785 (Kjø-ling)	kWh/h
Lydeffektnivå	Lwa	65	dB(A)

TABELL AC-5709

Informasjonskrav for klimaanlegg med én og to kanaler P
Informasjon for Å identifisere modellen(e) som informasjonen gjelder: AC-5709
Beskrivelse Symbol Verdi Enhet
Nominell kapasitet for kjøling Prissatt 2,60 kW
Nominell kapasitet for oppvarming Prissatt N/A	kW
Nominell tilført effekt for kjøling	Peer	1 000	kW
Nominell tilført effekt for oppvarming	Pcop	N/A	kW
Nominell energieffektivitet	EERd	2,60	-
Nominell ytelseskeffisient	COPd	N/A -
Informasjon for Å identifisere modellen(e) som informasjonen gjelder:
Beskrivelse Symbol Verdi Enhet
Strømforbruk i termostat-av-modus Pto	-	W
Strømforbruk i standby-modus	Psb	0,5/2,0 (med Wi-Fi)	W
Elektrisitetsforbruk for apparater med én ell er to kanaler (angi separat for kjøling og oppvarming)	Qsd	SD: 1,000 (kjø-ling)	kWh/h

Lydeffektnivà Lwa 65 dB(A)

Produktet ullstyret inneholder fluorholdige drivhusgasser

Art.nr. AC-5707
Kjølevæske: R290
Mengde i kg: 0,14
Potensialet for global oppvarming: 3
Art.nr. AC-5709
Kjølevæske: R290
Mengde i kg: 0,16
Potensialet for global oppvarming: 3

INSTALLLASJON

Klimaanlegget skal installeres pa et flatt og stabilt underlag. Ikke blokker luftutlpet, og la det vare minst 30 cm plass rundt encheten.
- Stikkontaktene skal vare i samsvar med de lokale kravene til elektrisk sikkerhet.

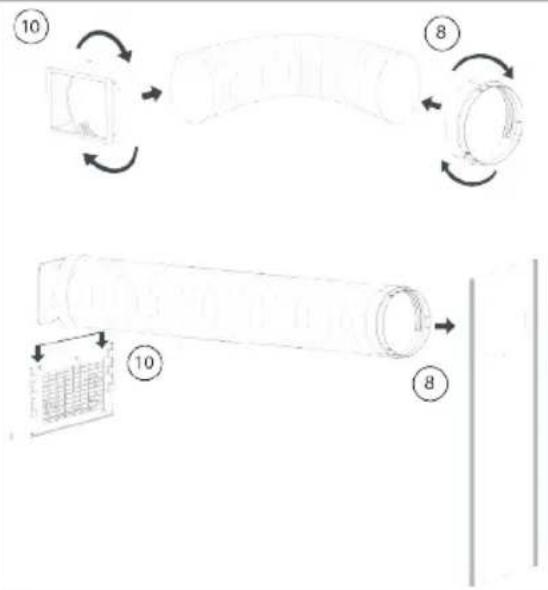

Montering av ekssosslange

Vri begge endene av varmluftsavgasslangen A9inn i slangekoblingen (vindusenden) 8A og slangekoblingen (klimaanleggets ende)A10.
- Settslangekoblingen(klimaanleggets Ende) Slangekobling(klimaanleggetsende) 10inn i apningene pa baksiden av klimaanlegget.
Festslangekoblingen (vindusenden) A8 til naermeste vinduskarm.

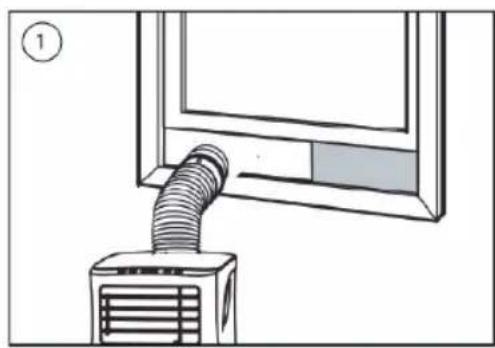

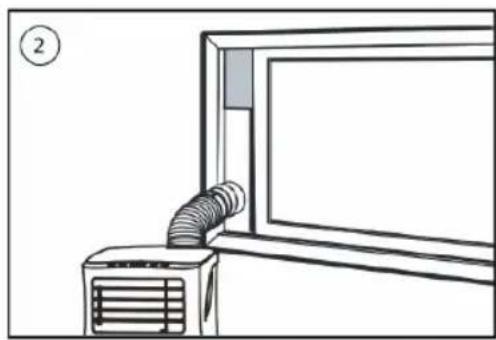

Installasjon av vindusskyvesett

• Juster bredden eller høyden på vindusglideren sik at den passer til vindusapningen, og fest posisjonen til vindusglideren med festepluggene
  Skyv vinduet opp til glidebryteren.

FOR FØRSTE GANGS BRUK

För du starter operasjonene i dette delen:

• Finn et sted der det er strøm i nærheten.
• Monter eksosslangen og juster vinduets posisjon godt.
• De medfolgende sma hvite klipsene ma monteres pa vindussettet.
• Sett strømledningen inn i en jordet stikkontakt.
  Trykk pa stromknappen for a sla pa klimaanlegget.
• Still inn temperaturområdet: 16^ - 31^ .
• Kontroller om eksosslangen er riktig montert.
  Nár du bruker kjøle- og avfuktingsfunksjönene, ma det gå minst 3 minutter mellom av- og palaing.

Fjernkontroll (se bilde C)

2xAAA-batterier er paktevrd.
Sorg for at batteriene er satt inn i riktig retning.
Nar du bytter batterier, ma du sorge for at begge batteriene skiftes samtidig

BRUK

Bruke knappene pa encheten

• Sett stôpselet inn i stikkontakten, og du vil hore et pip.
  Trykkpastandby- knappenB for a sla pa apparatet. Trykk pa knappen igjen for a sla av apparatet.

Drift av kjøling

Trykk pa "Mode"-knappen B16 til "Cool"-indikatorlampen B2 lyser.

Trykkpə"Opp"-knappenB 14eller"Ned"-knappenB 15foravelgeonsketromtemperatur.

La avkjolingen starte etter ca. 5 minutter.
Trykkpa"Fanspeed"-knappenB 17forajustereluftstromningshestigheten.

Avfuktingsdrift

• IkkekobleeksosslangenA 9 tilapparatet.
  Trykkpá"Mode"-knappenB 16 til"Dehumidify"-indikatorlampenB 22lyser.
• Temperature velges automatisk.
  Viftehastigheten velges automatisk.

Viftedrift

Trykkpá"Mode"-knappenB 16 til"Fan"-indikatorlampenB 23lyser.
Trykkpaa"Fanspeed"-knappenB 17forajustereluftstromningshestigheten.

Timerfunksjon

Timer PÄ-innstilling

Nár klimaanlegget er AV, trykker du på "Timer"-knappen og velger ønsket PÅ-tid og justerer den ved hjelp avknappeneB 14 ogB 15.
- PÄ-tiden kan justeres til när som helst mellom 0-24 timer.

• Etter en lengre tids bruk og før lagring ma du tømme ut vannet som har samlet seg opp. Forbered et egnet sted eller brett for á samle opp vannet, og fjern gummistopperen fra dreneringshullet i bunnen av encheten. Vannet vil da begynne á renne ut. Etter at det har stoppet, kan du sette inn dreneringsstopperen.

Intern alarmfunksjon for full tankvann

Den indre vanntanken i klimaanlegget har en sikkerhetsbryter som kontrollerer vannivaet. Nar vannivaet nár en forventet hovyde, tennes indicatorlampen for fullt vann. Folg de foregaende trinnene for a tomeut vannet.

Apparatet kan brukes manuelt med de innebygde kontrollene, fjernkontrollen, erler du kan bruke smarttelefonen eller stemmen til a styre det. Før du begynner, ma du sorge for at Connected at Homeappen er lastet ned. Appen er tilgengelig pa Android og iOS.

Koble apparatet ditt til "Connected at Home"-appen

• Kontroller at apparatet er slatt pa strøm.
• Apne Connected at Home-appen.
• Opprett en konto, aller logg inn med opplysningene dine hvis du allerede har en konto.
• For à sette apparatet iSAMmenkoblingsmodus,trykker du lenge pa speedmode/Wi-Fi-tilkoblingsknappen pa apparatet i 5-6 sekunder til du horer et pip. Wi-Fi-lampen blinker,nee som indikerer at SAMmenkoblingsmodus er aktivert,
• Klikk på "Legg til ny klimaenhet" for Å legge til en ny enchet.

• Velg encheten du vil koble til.

• Følg instruksjonene i appen for á koble til apparatet.

FEILSØKING

Problem Mulig ársak Mulig lösning
Enheten starter ikke nár du tryk-ker på av/på-knappen.	Indikatorlampen for fullt vannblinker og vanntanken er full.	Tøm vannet ut av vanntanken.
	Romtemperaturen er høyere enn den innstilte temperaten.(Elektrisk oppvarningsmodus)	Juster temperature.
	Romtemperaturen er lavereenn den innstilte temperaten.(Kjølemodus)
Enheten kjøler ikke nok. Dørene ell	er vinduene er ikkelukket.	Sørg for at alle vinduer og dørereslukket.
	Det er varmekilderinne i rommet.Fjern varmekildene,hvis det ermulig.
	Varmluftslangen er/DDke tilkobleteller blokkert.	Koble til eller rengjør varmlufts-slangen.
	Temperaturinnstillingen er for hoy.Tilbake still temperature.
	Luftinntaket er blokkert.Rengjør luftinntaket.
Bråkete. Underlaget er/DDke jevnt ell	er/DDkeflatt nok.	Plasser,enheten på et flatt,jevntunderlag,hvis mulig.
	Lydenkommen fra strømmenvkjølemedietinne i klimaanlegget.
E0-kode Feil på romtemperaturføleren.	Skift ut romtemperaturføleren.
E1-kode Kondensatortemperaturssensorensviktet.	Skift ut kondensatorens tempera-tursensor.
E2-kode Vannskuffen er full.när den kjolesned.	Ta av gummiproppen og tømnvanntanken.
E3-kode Rørtemperaturføleren sviktet.	Skift ut rørtemperaturføleren.
E4-kode Vanntanken er full.	Vennligst tøm vanntanken.

För rengjöring ma enhances kobles fra stikkontakten.
- Rengjør Först overflaten med et nøytralt vaskemiddel og en våt klut, og tørk deretter av med en tørr klut.
- Ikke bruk bensin ell er andre kjemikalier til a rengjore encheten.
- Ikke vask encheten direkte.

Luftfilter

• Luftfilteret bør rengjores annenhver uke.
• Apne luftinntaksgitteret og ta av luftfilteret.
• Rengjör luftfilteret med nøytralt rengjöringsmiddel i 40^ lunkent vann, og la det tørke (ikke i direkte sollys).
• Sett luftfilteret inn i inntaktsgitteret igjen.

EU-SAMSVARSERKL/ERING

Smartwares Europe erklaerer herved at radioutstyret av typen AC-5707 / AC-5709 er i samsvar med direktiv 2014/53/EU

Dette apparatet skal ilke kastes i husholdningsavfallet etter endt levetid, men ma leveres til et sentralt punkt for resirkulering av elektriske og elektroniske husholdningsapparater. Dette symbolet pa apparatet, bruksanvisingen og emballasjen gjør deg oppmerksom pa dette viktige problemet. Materialene som brukes i dette apparatet kan resirkuleres. Ved a resirkulere brkke husholdningsapparater gir du et viktig bidrag til a beskytte miljøet vart. Spør de lokale myndighetene om informasjon om innsamlingssted.

STOTTE

For reservedeler og mer informasjon om apparatet, vennligst besk www.tristar.eu
