BRUKSANVISNING AC-5495 TRISTAR

SE Användarhandbok 68

Onderdelenbeschrijving | Parts description | Description des pièces | Teile Beschreibung | Descripción de las partes | Parti descrizione | Peças descrição | Opis części | Beskrivning av delar

Ta bort allt förpackningsmaterial från apparaten.

Kontrollera att apparatens volttal stämmer överens med volttalet i ditt hem.

Beräknat volttal: AC220-240V 50Hz. Denna enhet är inte lämplig för utomhusinstallation eller användning. Vid montering eller om den flyttas, kan enheten inte placeras horisontellt eller lutas mer än 45° eller upp och ned.

Före användning

Placera apparaten på ett plant stabilt underlag och behåll minst 30 cm fritt utrymme runt den.

Se till att enheten placeras i ett upprätt läge.

Låt enheten, efter transport, vänta mer än 4 timmar innan den blir ansluten till vägguttaget.

Förhindra att skåpet blir vått.

Se till att nätanslutningskabeln till elkontakten inte är hoprullad på baksidan av enheten, den kan bli för varm. Placera alltid kontakten i ett jordat uttag.

Placera aldrig apparaten nära värmekällor eller i direkt solljus.

Installation av kolfilter (Nr 15)

6 1 5

6

Ta bort luftfiltrets ram (nr 5) från enheten.

2

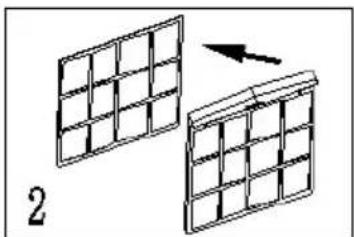

Separera filterhållaren från filterramen.

3

Ta ut kolfiltret (nr 15) från sin plastpåse.

10

Sätt i kolfiltret i filterramen.

Fäst filtret genom att återmontera hållaren på filterramen.

Sätt tillbaka filterramen inuti enheten.

Montering av utblåsningstillbehören.

Luftkonditioneringssystemet kyler luften i rummet där enheten är placerad. Den absorberade värmen i den konditionerade luften, bör avlägsnas utanför rummet där enheten är placerad. Under kylning av het luft skapas kondensvatten. Mycket av kondensen kommer att transporteras med den varma luften utomhus. Vid hög luftfuktighet kommer inte all kondens att transporteras med den varma luften utomhus, då måste vattentanken regelbundet tömmas. I kapitlet "Kondensdränering" definieras detta steg för steg.

Det finns flera sätt att transportera varm luft ut ur rummet:

• Fäst slangen (nr 10) i varmluftsutblåset (nr 8) i enheten. Häng slangen ut genom fönstret eller en dörr. Kylningskapaciteten kommer inte att vara optimal på grund av att varm uteluft kommer att flöda in i kylningsområdet.

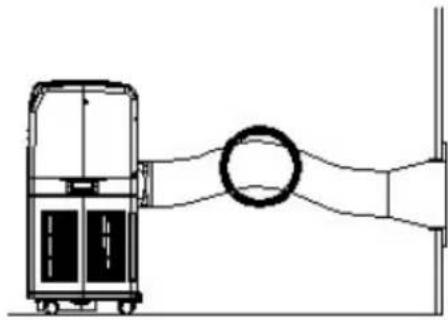

• Borra ett hål på 135 mm. diameter i ytterväggen och för in slangen genom hålet.
  Kylningskapaciteten är nu optimal.
• Skruva fast adaptern (nr 13) i änden av slangen (nr 10). Placera fönsterbrickan i den öppna delen av fönstret. Sätt in adaptern i uttaget för adaptern (nr 12). Kylningskapaciteten är optimal. Håll ett avständ på högst 36 cm. från enheten till fönster eller yttervägg.

eller yttervagg. ≥36cm

Se till att slangen (nr 10) inte är böjd eller att luftflödet hindras.

Förläng aldrig slangen (nr 10).

Under kylning av varm luft kan kondens skapas Mycket av kondensen kommer att transporteras med den varma luften utomhus. Vid hög luftfuktighet kommer inte all kondens att transporteras med den varma luften utomhus, då måste vattentanken regelbundet tömmas.

Om kondestanken är full, kommer indikatorlampan för vatten fullt på kontrollpanelen (nr 1) att lysa och en ljudsignal hörs, maskinen stannar automatiskt. Kondensvattenbehållaren har en maximal kapacitet på 1,7 liter.

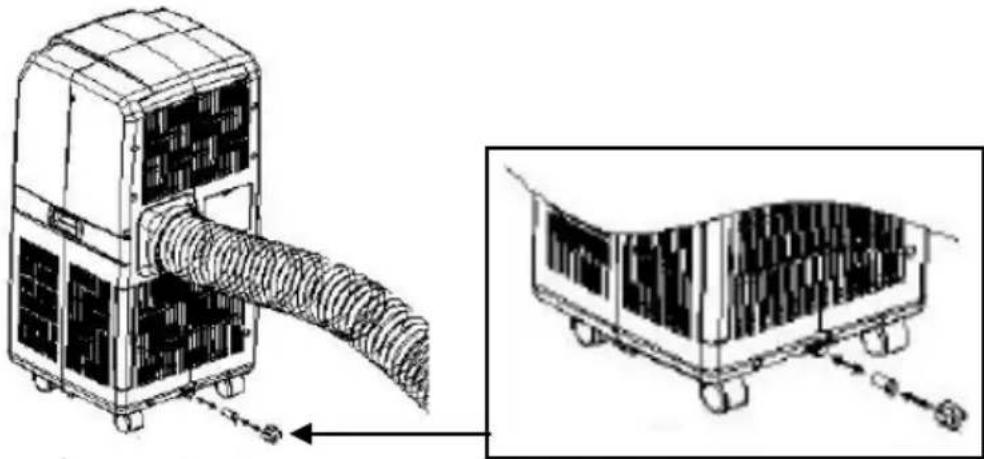

Vrid av kondensdräneringsknappen (nr 9) från pipen. Placera en behållare under pipen och dra gummipluggen ur pipen. Vattnet rinner ut, när skålen är full, sätt i pluggen, töm behållaren och dränera resten av vattnet.

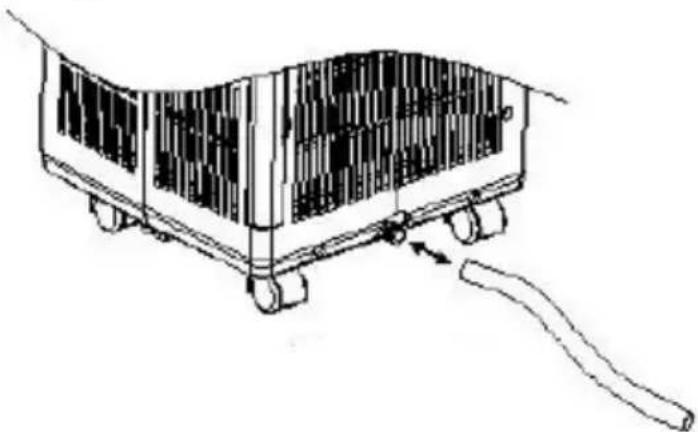

Om kondens måste tas bort kontinuerligt, placera kondensdräneringsslangen (nr 16) på pipen. Ta bort gummipluggen. Kondensdräneringsslangen kan förlängas med en annan slang (medföljer ej). Den kan anslutas till ett avlopp eller ledas utomhus. Se till att denna slang inte går uppåt.

Dra ur sladden från sladdförvaringen (nr 7) och anslut kontakten i ett jordat uttag

A B C D E F SPEED LD TIMER H SLEEP I J COMP. MODE COOL FAN UP DOWN ON/OFF WATER FULL TRISTAR A Speed (ventilation) knapp F Mode funktionsknapp B Display G Temperatur up knapp C Timer funktionsknapp H Temperatur down knapp D Sleep funktionsknapp I On/Off strömknapp E Kompressordriftsindikator J Vatten fullt-indikator

När du trycker på on/off knappen (I), slås enheten om i följande läge:

Kylfläkt låg hastighet och en temperatur på 24°C. Displayen (B) visar temperaturen i rummet (mellan 0°C och 50°C).

Kylning

Tryck på on/off knappen (I) och tryck på lägesfunktionsknappen (F) för att välja COOL(KYLNING) läge, indikatorn COOL(KYLNING) tänds sedan. Ställ in den önskade temperaturen med temperaturinställningsknapparna, knappen G för att höja temperaturen och knappen H för att sänka temperaturen.

Displayen kommer att återgå till rumstemperatur. Om temperaturen är under rumstemperatur, slås kompressorn på och enheten påbörjar kylningen. Kompressorindikatorn (E) slås på. Om den önskade temperaturen har uppnåtts arbetar fläkten fortfarande men kompressorn och motsvarande indikator (E) slås av igen. Med hastighetsknappen (A) väljer du önskad fläkthastighet.

Fläktfunktion

Tryck på mode funktionsknappen (F) och välj FAN(FLÄKT) läge, lysdioden FLÄKT kommer att lysa, tryck sedan på on/off knappen (I). I FAN(FLÄKT) läge, kyler enheten inte, enheten används nu som en fläkt.

Auto-funktion

Denna funktion är utformad för att byta till en viss temperatur för att användas endast som en fläkt, över denna temperatur kommer enheten automatiskt att växla till luftkonditioneringsäge (kylning).

Exempel: Slå på strömmen genom att trycka på on/off knappen (I), välj COOL(KYLNING) läget med mode funktionsknappen (F), ställ in temperaturen på 25°C. Välj sedan AUTO läge genom att trycka på lägesfunktionsknappen (F), lamporna COOL(KYLNING) och AUTO tänds. Upp till 25°C är FAN(FLÄKT) funktionen på, från 25°C kyler enheten.

Om temperaturen sjunker under 25°C slås FAN(FLÄKT) läget på igen. OBS! Den minsta inställda temperaturen i läget AUTO är 25°C, då en lägre temperatur är vald kyler enheten endast till 25°C.

Timerfunktion

Tryck på timer funktionsknappen (C) och ange önskat antal timmar, från 1 upp till 24 timmar.

Timerfunktionen är tillgänglig i kyl-, fläkt- och autoläge.

Exempel:

• Ställ in 2 timmar under off-läge så kommer maskinen att starta två timmar senare med det senast inställda läget.
• Ställ in 2 timmar, medan enheten är i drift, så stannar enheten automatiskt 2 timmar senare.

Vilofunktion

Denna funktion fungerar bara i kyldrift. Tryck på sleep funktionsknappen (D).

Temperaturen ökar under den första och andra timmen respektive 1°C per timme. Sedan håller enheten temperaturen nere. Efter 12 timmar i viloläge stängs enheten av automatiskt. När du använder viloläge slås enheten på automatiskt med låg fläkthastighet.

Fjärrkontroll

Placera batteriet i fjärrkontrollen bakom luckan på baksidan. Rikta fjärrkontrollen mot enheten och välj önskade funktioner på fjärrkontrollen.

K Kontrollbelysning, tänds när knapparna används.

L Funktionsknapp, kylning, ventilation eller automatiskt.

M På/Av knapp

N Knapp för fläkthastighet.

O Temperaturinställningsknapp, höger temperatur upp och vänster temperatur ner.
P Sleep funktionsknapp.
Q Timerfunktionsknapp.

Enhetens kylningskapacitet beror på följande faktorer:

• Alla fönster och dörrar måste stängas, annars kommer den varma luften att fortsätta komma in.
• Om rumstemperaturen inte är extremt hög och till exempel, det finns många det finns många värmekällor i rummet, till exempel datorer mm.
• Är dimensionerna i rummet lämpliga för denna enhet?

Kylningskapaciteten för AC-5495 är maximalt 103 m3 och kylningskapaciteten för AC-5497 är maximalt 117 m3.

• Släpps värmen ut utomhus ordentligt?
• Se till att filterna rengörs regelbundet.

Rengöring

Dra alltid ut kontakten ur uttaget när enheten rengörs.

Rengör utsidan med en fuktig trasa. Använd aldrig starka och slitande rengöringsmedel, stålull eller en skursvamp eftersom detta kommer att skada enheten. Sänk inte ned i vatten eller annan vätska.

Ta bort filtret (nr 5) från maskinen och rengör det med varmt tvålvatten, låt filtret torka helt innan det sätts tillbaka. Stäng av apparaten utan filter. Om enheten lagras efter säsongen, dränera kondensvattnet och stoppa in sladden i sladdförvaringsutrymmet (nr 7).

VIKTIGA SÄKERHETSANORDNINGAR

• Läs alla anvisningar innan användning.

- Rör inte de varma ytorna. Använd handtagen.

- För att inte råka ut för elstötar ska du inte sänka ned sladden, kontakten eller apparaten i vatten eller någon annan vätska.

- Dra ut kontakten ur eluttaget när apparaten inte används och innan den rengörs. Låt apparaten svalna innan du sätter dit eller tar bort delar. Använd inte apparaten om sladden eller kontakten har skadats eller om apparaten har slutat fungera eller har skadats på något sätt.

- Användning av extra utrustning som inte rekommenderats av apparatens tillverkare kan orsaka skador och ogiltigförklara eventuella garantier som du kan ha.

• Använd inte apparaten utomhus eller på eller i närheten av direkta värmekällor.

- Låt inte sladden hänga över kanten på bord eller diskar eller komma i kontakt med varma ytor eller varma delar och låt inte apparaten stå under eller i närheten av gardiner, fönsterövertäckningar etc.

- Denna apparat är endast till för hushållsanvändning och endast till för det syfte den är tillverkad för.

• Apparaten måste placeras på en stabil, jämn yta.

- Denna apparat behöver alltid tillsyn medan den är på och ska aldrig lämnas utan vuxen övervakning i påslaget läge eller medan den är varm.

- Denna apparat är ej avsedd att hanteras av personer (inkl. barn) med förminskade fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet och kunskap, om de inte får tillsyn eller anvisningar för användandet av apparaten av en person som ansvarar för deras säkerhet.

- Ha kontroll på barnen så att de inte leker med apparaten.

- Apparaten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och användarunderhåll skall inte göras av barn om de inte är äldre än 8 och övervakas.

• Håll apparaten och dess sladd oätkomliga för barn under 8 år.

SPARA DESSA ANVISNINGAR FÖR FRAMTIDA BRUK

Garanti

• Apparaten som vår firma levererat täcks av en 24 månaders garanti som startar på inköpsdagen (kvittot).
• Under garantitiden kommer alla fel som beror på material- eller tillverkningsfel att åtgärdas utan kostnad genom reparation eller, beroende på vår bedömning, genom byte. Garantitjänsten medför inte en förlängning av garantitiden och ger inte heller rätt till en ny garanti.
• Garantibeviset utgörs av bevis för köpet. Utan bevis för köpet kommer inga byten eller reparationer att utföras utan kostnad.
• Om du vill göra anspråk på garantin ber vi dig att lämna in hela apparaten i originalförpackningen till din återförsäljare tillsammans med kvittot.
• Skador på tillbehör innebär inte automatiskt att hela apparaten byts ut utan kostnad. Ta kontakt med vår "hotline" vid sådana fall. Det tas alltid ut en kostnad om delar av glas eller plast har gått sönder.
• Skador på förbrukningsvaror eller delar som utsätts för slitage i form av t.ex. rengöring, underhåll eller byte omfattas inte av garantin och måste därför alltid betalas.
  • Garantin upphör att gälla vid obehöriga ändringar av apparaten.
• När garantin har gått ut kan reparationer utföras av en kompetent återförsäljare eller annan reparationsservice mot påföljande betalning.

Riktlinjer för skyddande av miljön

Denna apparat ska ej slängas bland vanligt hushållsavfall när den slutat fungera. Den ska slängas vid en återvinningsstation för elektriskt och elektroniskt hushållsavfall. Denna symbol på apparaten, bruksanvisningen och förpackningen gör dig uppmärksam på denna viktiga fråga. Materialet som använts i denna apparat kan återvinnas. Genom att återvinna hushållsapparater gör du en viktig insats för att skydda vår miljö. Fråga de lokala myndigheterna om information angående återvinningsstationer.

Förpackningen

Förpackningen består av 100% återvinningsbart material, lämna in förpackningen uppdelad.

Produkten

Denna apparat är försedd med märkning enligt EU-direktivet 2002/96/EC om avfall från elektrisk och elektronisk utrustning (WEEE). Genom att se till att produkten återvinns ordentligt hjälper du till att förhindra att den påverkar miljön och människors hälsa på ett negativt sätt.

EU-deklaration om överensstämmelse

Denna apparat är konstruerad, tillverkad och marknadsförd enligt säkerhetsmålen i lågspänningsdirektivet 2006/95/EC, skyddskraven i EMC-direktivet 2004/108/EC "Elektromagnetisk kompatibilitet" och kraven i direktivet 93/68/EEC.
