BEDIENUNGSANLEITUNG AC-5495 TRISTAR

DE Bedienungsanleitung

DE Bedienungsanleitung 28

Die gesamte Geräteverpackung entfernen.

Überprüfen Sie, ob die Gerätespannung mit der Stromspannung Ihres Hauses übereinstimmt.

Nennspannung : AC 220-240 V 50 Hz. Dieses Gerät ist für Installation oder Anwendung im Freien nicht geeignet.

Beim Reparieren oder Transportieren darf das Gerät nicht waagrecht, mit einer Neigung über 45° oder auf den Kopf gestellt werden.

Vor Inbetriebnahme

Das Gerät auf eine ebene, flache Oberfläche stellen und einen Mindestabstand von 30 cm um das Gerät einhalten. Das Gerät muss senkrecht aufgestellt werden.

Nach dem Transport darf das Gerät erst nach über 4 Stunden mit der Stromversorgung verbunden werden. Das Gehäuse darf nicht nass werden.

Sicherstellen, dass das Stromkabel am Stecker in der Kabelaufbewahrung an der Rückseite des Geräts nicht verwickelt ist, es könnte überhitzen. Den Stecker immer mit einer geerdeten Steckdose verbinden.

Das Gerät niemals in der Nähe von Hitzequellen oder an Orten mit direkter Sonneneinstrahlung aufstellen.

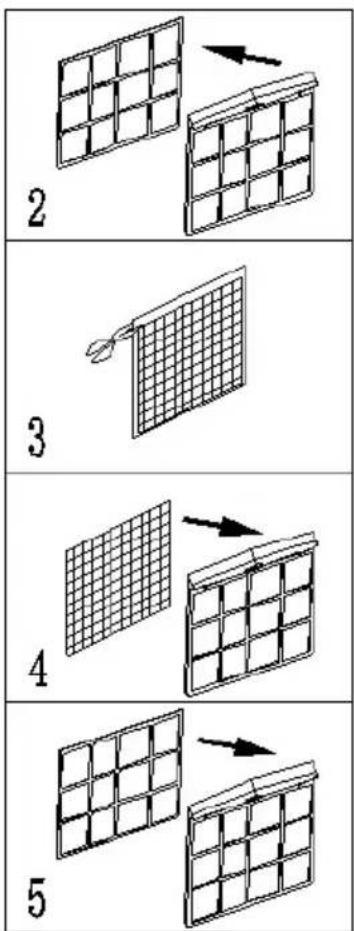

Installation des Kohlefilters (Nr. 15)

6 1 5

6

2 3 4 5

1

Den Luftfilterrahmen (Nr. 5) vom Gerät abnehmen.

2

Die Filterhalterung vom Filterrahmen trennen.

3

Den Kohlefilter (Nr. 15) aus der Plastiktüte nehmen.

6

Den Kohlefilter in den Filterrahmen einsetzen.

Die Halterung wieder auf den Filterrahmen setzen und den Filter befestigen.

Den Filterrahmen wieder in das Gerät einpassen.

Abluftzubehör montieren.

Das Klimagerät kühlt die Luft in dem Raum, in dem das Gerät aufgestellt wurde. Die absorbierte Wärme der klimatisierten Luft sollte außerhalb des Raums, in dem das Gerät aufgestellt ist, abströmen.

Wenn heiße Luft abgekühlt wird, entsteht Kondenswasser. Ein Großteil des Kondenswassers wird mit der warmen Luft nach draußen befördert. Bei hoher Luftfeuchtigkeit wird nicht das gesamte Kondenswasser mit der warmen Luft nach draußen befördert, der Wassertank muss regelmäßig geleert werden.

Im Kapitel "Kondenswasserablauf" wird dieses Verfahren Schritt für Schritt erklärt.

Die warme Luft kann auf mehrere Arten nach draußen befördert werden:

• Den Schlauch (Nr. 10) an der Abluftöffnung (Nr. 8) des Geräts befestigen. Den Schlauch aus dem Fenster oder einer Türe hängen lassen. Die Kühlleistung wird nicht optimal sein, weil warme Außenluft in den kühlen Bereich strömt.
• Ein Loch mit einem Durchmesser von 135 mm in die Außenwand bohren und den Schlauch durch das Loch führen. Jetzt ist die Kühlleistung optimal.

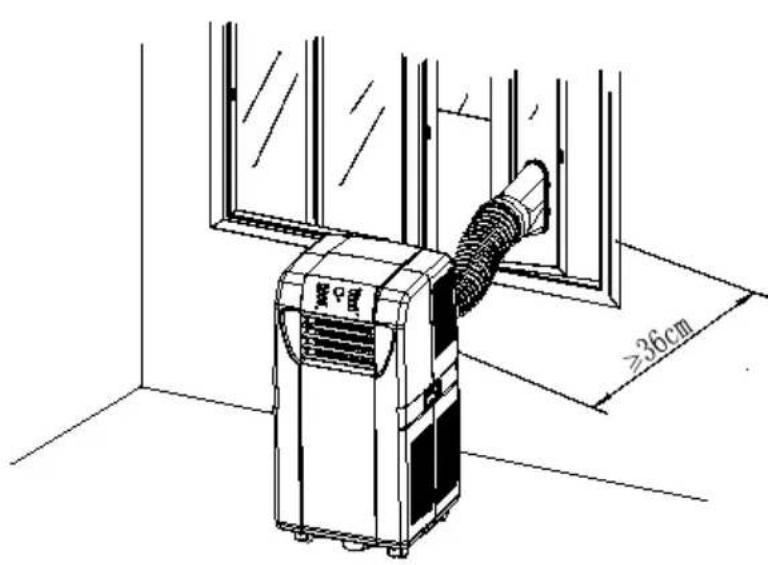

• Den Adapter (Nr. 13) auf das Schlauchende (Nr. 10) schrauben. Den Fensterabstandshalter am offenen Teil des Fensters anbringen. Den Adapter in den Adapteranschluss (Nr. 12) stecken. Die Kühlleistung ist optimal. Einen Mindestabstand von 36 cm vom Gerät zu Fenster oder Außenwand einhalten.

≥36cm

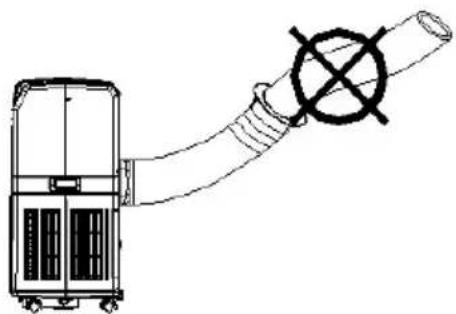

Der Schlauch (Nr. 10) darf nicht geknickt sein und der Luftstrom darf nicht blockiert werden.

Den Schlauch (Nr. 10) niemals verlängern.

Wenn heiße Luft abgekühlt wird, kann Kondenswasser entstehen. Ein Großteil des Kondenswassers wird mit der warmen Luft nach draußen befördert. Bei hoher Luftfeuchtigkeit wird nicht das gesamte Kondenswasser mit der warmen Luft nach draußen befördert, der Wassertank muss regelmäßig geleert werden.

Wenn der Kondenswassertank voll ist, leuchtet die Füllstandanzeige am Bedienfeld (Nr. 1) und es ertönt ein Ton, das Gerät stoppt automatisch. Der Kondenswassertank hat eine maximale Füllmenge von 1.7 l.

Am Kondenswasserablauf (Nr. 9) den Knopf am Ausgießer drehen. Einen Behälter unter den Ausgießer stellen und den Gummistöpsel vom Ausgießer abziehen. Das Wasser fließt aus, wenn der Tank voll ist, den Stöpsel aufstecken, den Behälter leeren und das restliche Wasser ablaufen lassen.

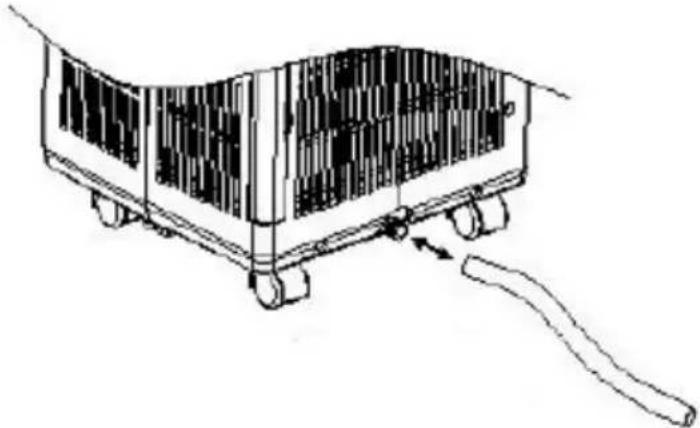

Wenn das Kondenswasser dauernd beseitigt werden muss, den Kondenswasser-Ablaufschlauch (Nr. 16) auf den Ausgießer setzen. Den Gummistöpsel entfernen. Der Kondenswasser-Ablaufschlauch kann mit einem anderen Schlauch (nicht im Lieferumfang enthalten) verlängert werden. Er kann an einen Ausguss angeschlossen oder nach draußen geführt werden. Dieser Schlauch darf nicht nach oben zeigen.

Das Kabel aus der Kabelaufbewahrung (Nr. 7) ziehen und den Stecker mit einer geerdeten Steckdose verbinden.

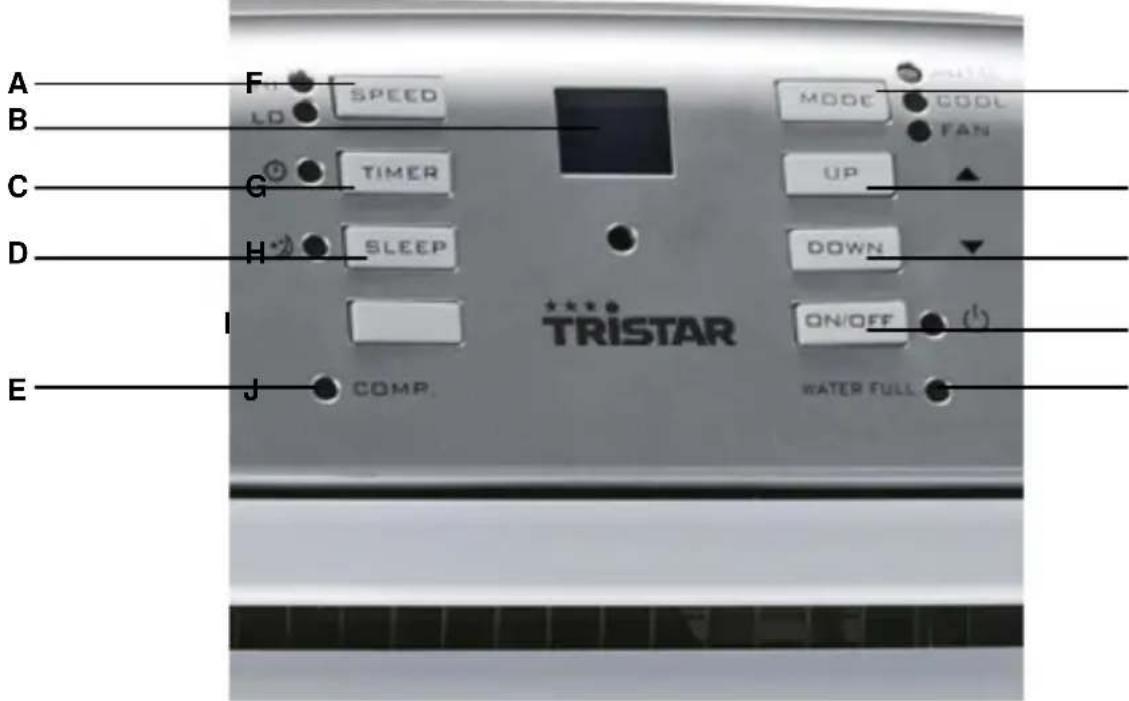

A B C D E F LD SPEED G TIMER H SLEEP I J COMP. MODE COOL FAN UP DOWN ON/OFF (1) WATER FULL

A	Speed (Lüftung) Taste	F	Mode Funktionstaste
B	Display	G	Temperatur Auf Taste
C	Timer Funktionstaste	H	Temperatur Ab Taste
D	Sleep Funktionstaste	I	On/Off Einschalttaste
E	Kompressor-Betriebsanzeige	J	Water full Anzeige

Beim Drücken der on/off Taste (I) schaltet das Gerät in folgenden Modus:

Kühlgebläse mit niedriger Drehzahl und einer Temperatur von 24°C. Das Display (B) zeigt die Raumtemperatur an (zwischen 0°C und 50°C).

Kühlen

Die on/off Taste (I) und die mode Funktionstaste (F) drücken, um den COOL Modus zu wählen, die Anzeige COOL leuchtet. Die gewünschte Tempertur mit den Temperatureinstellungs-Tasten einstellen, mit Taste G die Temperatur erhöhen und mit Taste H die Temperatur verringern.

Auf dem Display wird wieder die Raumtemperatur angezeigt. Wenn die Temperatur unter die Raumtemperatur fällt, schaltet der Kompressor ein und das Gerät startet die Kühlung. Die Kompressoranzeige (E) leuchtet. Wenn die gewünschte Temperatur erreicht ist, ist das Gebläse noch in Betrieb, aber der Kompressor und die entsprechende Anzeige (E) schalten wieder ab. Mit der speed Taste (A) die gewünschte Gebläsedrehzahl auswählen.

Gebläsefunktion

Die mode Funktionstaste (F) drücken und den FAN Modus wählen, die LED FAN leuchtet, dann die on/off Taste (I) drücken. Im FAN Modus kühlt das Gerät nicht, das Gerät wird jetzt als Gebläse verwendet.

Auto-Funktion

Mit dieser Funktion kann auf eine bestimmte Temperatur für den Gebläsebetrieb geschaltet werden, oberhalb dieser Temperatur schaltet das Gerät automatisch in den Klimatisierungsmodus (Kühlen).

Beispiel: Durch Drücken der on/off Taste (I) einschalten.

Mit der mode Funktionstaste (F) den COOL Modus wählen, die Temperatur auf 25°C einstellen.

Dann durch Drücken der mode Funktionstaste (F) den AUTO Modus wählen, die

Kontrollleuchten für COOL und AUTO leuchten. Bei 25°C ist die FAN Funktion aktiviert, ab 25°C kühlt das Gerät.

Wenn die Temperatur unter 25°C fällt, wird der FAN Modus wieder aktiviert. Achtung! Die eingestellte Mindesttemperatur im AUTO Modus beträgt 25°C, wenn eine niedrigere

Temperatur gewählt wird, kühlt das Gerät nur bis 25°C.

Timerfunktion

Die timer Funktionstaste (C) drücken und die gewünschte Stunde einstellen, von1 bis 24 Stunden.

Die Timerfunktion ist im cooling, fan und auto Modus verfügbar.

Beispiel:

• Wenn im Aus-Modus 2 Stunden eingestellt werden, startet das Gerät zwei Stunden später mit dem zuletzt eingestellten Modus.
• Wenn während des Betriebs 2 Stunden eingestellt werden, stoppt das Gerät automatisch 2 Stunden später.

Schlaffunktion

Diese Funktion funktioniert nur im Kühlmodus. Die sleep Funktionstaste (D) drücken.

Die Temperatur steigt während der ersten und zweiten Stunde, bzw. 1°C pro Stunde. Dann hält das Gerät die Temperatur unten. Nach 12 Stunden im Schlafmodus schaltet das Gerät automatisch ab. Im Schlafmodus schaltet das Gerät automatisch auf niedrige Gebläsedrehzahl.

Fernbedienung

Die Batterie hinter der Klappe auf der Rückseite in die Fernbedienung einlegen. Die Fernbedienung auf das Gerät richten und die gewünschten Funktionen wählen.

K Die Kontrollleuchte leuchtet bei Tastendruck.
L Funktionstaste, Kühlung, Lüftung oder automatisch.
M Ein/Aus Taste.
N Gebläsedrehzahl-Steuerungstaste.
O Temperatur-Einstellungstaste, rechte Temperatur auf und linke Temperatur ab.
P Sleep Funktionstaste.
Q Timer Funktionstaste.

Die Kühlleistung des Geräts hängt von folgenden Faktoren ab:

• Alle Fenster und Türen müssen geschlossen sein, ansonsten strömt weiterhin warme Luft nach innen.
• Wenn die Raumtemperatur nicht sehr hoch ist und sich beispielsweise viele Wärmequellen im Raum befinden, wie z.B. Computer, etc.
• Sind die Abmessungen des Raums für dieses Gerät passend?
  Die Kühlleistung für AC-5495 beträgt maximal 103 m3 und für AC-5497 maximal 117 m3.
• Wird die Wärme richtig nach draußen befördert?
  • Die Filter müssen regelmäßig gereinigt werden.

Reinigung

Beim Reinigen des Geräts immer Netzstecker ziehen.

Die Außenseite mit einem feuchten Tuch reinigen. Niemals scharfe und scheuernde

Reinigungsmittel, Stahlwolle oder Topfreiniger benutzen, weil das Gerät sonst beschädigt wird. Nicht in Wasser oder sonstige Flüssigkeiten tauchen.

Den Filter (Nr. 5) aus dem Gerät nehmen und mit warmem Seifenwasser reinigen, vor dem Wiedereinsetzen den Filter vollständig abkühlen lassen. Das Gerät ohne Filter einschalten. Wenn das Gerät nach der Saison aufbewahrt wird, das Kondenswasser entleeren und das Kabel in der Kabelaufbewahrung (Nr. 7) aufbewahren.

WICHTIGE SICHERHEITSHINWEISE

- Lesen Sie alle Anleitungen.

- Berühren Sie keine heißen Teile. Benutzen Sie Handgriffe oder Knöpfe.

- Zum Schutz vor Stromschlag Gerät, Netzkabel oder Stecker nicht in Wasser oder andere Flüssigkeiten eintauchen.

- Ziehen Sie den Netzstecker, wenn das Gerät nicht in Betrieb ist, wenn Zubehörteile ausgewechselt werden oder wenn das Gerät gereinigt wird. Sind Netzstecker oder Netzkabel beschädigt, dann benutzen Sie das Gerät bitte nicht. Das gleiche gilt, wenn das Gerät nicht richtig funktioniert oder in irgendeiner anderen Weise beschädigt ist.

- Die Benutzung nicht empfohlener Zubehörteile kann zu Verletzungen führen, außerdem verlieren Sie Ihre Garantieansprüche.

- Nicht im Freien oder in unmittelbarer Nähe von Wärmequellen benutzen.

- Netzkabel nicht über die Tischkante hängen lassen und von heißen Oberflächen entfernt halten. Betreiben Sie das Gerät nicht unterhalb oder in unmittelbarer Nähe von Vorhängen oder Gardinen.

- Dieses Gerät ist nur für die Verwendung im Haushalt bestimmt.

• Stellen Sie das Gerät sicher auf einer ebenen Arbeitsfläche auf.

- Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

- Dieses Gerät ist nicht für Personen mit körperlich, sensorisch oder geistig eingeschränkten Fähigkeiten, oder für unerfahrene und unwissende Personen geeignet, es sei denn, diese wurden von einer schutzbefohlenen Person in Bezug auf den Gebrauch des Geräts beaufsichtigt oder angeleitet.

- Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät, um sie vor den Gefahren im Umgang mit elektrischen Geräten zu schützen. Suchen Sie für das Gerät also einen Platz aus, der für Kinder unzugänglich ist. Achten Sie darauf, dass das Kabel nicht herunterhängt.

- Ein beschädigtes Kabel oder Stecker muss von einem autorisierten Techniker ausgetauscht werden, um Gefahren zu vermeiden. Das Gerät nicht selbst reparieren.

• Die Verwendung eines Verlängerungskabels oder ähnliches ist nicht zugelassen.

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie unter Beaufsichtigung oder Anleitung hinsichtlich der sicheren Anwendung des Geräts stehen und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten für Benutzer dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind älter als 8 und werden beaufsichtigt.

- Gerät und Kabel von Kindern unter 8 Jahren fernhalten.

BITTE BEWAHREN SIE DIE BEDIENUNGSANLEITUNG FÜR SPÄTERES NACHSCHLAGEN AUF.

Garantie

• Dieses Gerät ist für 24 Monate ab Kaufdatum garantiert (bitte Kaufbeleg aufbewahren).
• Während der Garantiezeit werden Defekte aufgrund von Material- und Fertigungsfehlern kostenfrei repariert oder das Gerät wird ersetzt. Im Garantiefall verlängert sich die Laufzeit der ursprünglichen Garantie nicht!
• Bitte bewahren Sie Ihren Kaufbeleg auf. Ohne Kaufbeleg nehmen wir keine Garantiearbeiten vor.
• Im Garantiefall geben Sie das Gerät bitte mit allen Zubehörteilen originalverpackt und mit Kaufbeleg bei Ihrem Fachhändler ab.
• Beschädigte Zubehörteile führen nicht automatisch zum Ersatz des gesamten Geräts. Bitte wenden Sie sich in einem solchen Fall an unsere Hotline. Glas- und Kunststoffteile unterliegen nicht der Garantie.
• Verschleißteile, Reinigung und Wartung sind nicht durch die Garantie abgedeckt und werden berechnet!
• Bei unerlaubtem Eingriff Dritter verlieren Sie Ihre Garantieansprüche.
• Nach Ablauf der Garantie vereinbaren Sie kostenpflichtige Reparaturen bitte mit
• Ihrem Fachhändler oder dem Kundendienst.

Hinweise zum Umweltschutz

Das Gerät darf am Ende seiner Gebrauchsfähigkeit nicht über den Hausmüll entsorgt werden. Bitte geben Sie es an einer Sammelstelle für Altgeräte ab. Das Symbol auf Gerät, Bedienungsanleitung und Verpackung gibt Hinweise zur Entsorgung.

Die Materialien sind entsprechend recyclingfähig. Durch Recycling und andere Formen der Wiederverwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Umweltschutz. Bitte erfragen Sie die nächste Sammelstelle für Altgeräte bei Ihrer örtlichen Verwaltung.

Verpackung

Die Verpackungsmaterialien sind 100% recyclingfähig.

Produkt

Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EC für elektrische und elektronische Altgeräte (EAG). Durch korrekte Wiederverwertung helfen Sie beim Schutz unserer Umwelt.

EU Konformitätserklärung

Dieses Gerät wurde entsprechend der Niederspannungsrichtlinie 2006/95/EC und der EMC-Richtlinie 2004/108/EC sowie der Richtlinie 93/68/EEC gefertigt und vermarktet.
