BEDIENUNGSANLEITUNG AC-5498 TRISTAR

VOOR HET EERSTE GEBRUIK

Sehr geehrter Kunde,

Wir gratulieren Ihnen und bedanken uns für den Kauf dieses hochwertigen Produkts. Bitte lesen Sie sorgfältig die Bedienungsanleitung, um das Gerät bestmöglich nutzen zu können. Diese Anleitung beinhaltet alle erforderlichen Anweisungen und Empfehlungen für Gebrauch, Reinigung und Wartung des Geräts. Wenn Sie diese Anweisungen befolgen, garantieren wir ein hervorragendes Ergebnis, zeitsparend und problemlos. Wir hoffen, dass Sie mit diesem Gerät viel Vergnügen haben werden.

service

Sämtliche Informationen und Ersatzteile finden Sie unter www.service.tristar.eu!

Die Antwort auf all Ihre Fragen

Tipps und Tricks für die Anwendung Ihres Produkts

Bestellen Sie online Ersatzteile für Ihr Produkt

Registrieren Sie sich für Softwareaktualisierungen für Ihr Produkt

WICHTIGE SICHERHEITSVORKEHRUNGEN

• Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie das Gerät verwenden. Bitte bewahren Sie diese Anleitung, die Garantiekarte, die Rechnung und, wenn möglich, den Karton mit dem Verpackungsmaterial sorgfältig auf.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person

beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Beim Ignorieren der Sicherheitshinweise kann der Hersteller nicht für Schäden haftbar gemacht werden.
• Um Kinder vor den Gefahren eines Elektrogeräts zu schützen, müssen Sie darauf achten, dass das Gerät niemals unbeaufsichtigt ist. Aus diesem Grund müssen Sie für das Gerät einen Aufbewahrungsort auswählen, den Kinder nicht erreichen können. Achten Sie darauf, dass das Kabel nicht herunter hängt.

- Das Gerät muss auf einer ebenen, stabilen Fläche platziert werden.

- Alle Reparaturen müssen durch einen kompetenten, qualifizierten Reparaturzentrum durchgeführt werden(*).

- Stellen Sie sicher, dass das Gerät in einer trockenen Umgebung gelagert wird.

- Überprüfen Sie, ob die Gerätespannung mit der Spannung Ihrer Hausversorgung übereinstimmt. Betriebsspannung: AC 220 -240 V 50 Hz. Die Anschlussdose muss mindestens mit 16A oder 10 A abgesichert sein.

- Dieses Gerät stimmt mit allen Standards elektromagnetischer Felder (EMF) überein. Wenn das Gerät ordnungsgemäß und den Instruktionen in dieser Bedienungsanleitung entsprechend behandelt wird, ist es sicher im Gebrauch, da es auf aktuellen wissenschaftlichen Grundlagen basiert.

- Bewegen Sie das Gerät niemals, indem Sie am Kabel ziehen, und achten Sie darauf, dass das Kabel nicht verwickelt wird.

- Um sich vor einem Stromschlag zu schützen, tauchen Sie das Kabel, den Stecker oder das Gerät niemals in Wasser oder eine andere Flüssigkeit.

- Verwenden Sie das Gerät niemals, wenn Kabel oder Stecker beschädigt sind, oder wenn das Gerät eine Fehlfunktion aufweist, oder auf irgendeine Weise beschädigt wurde. Um einer Gefahr vorzubeugen, stellen Sie sicher, dass beschädigte Kabel oder

TRISTAR Airconditioning

Stecker von einem autorisierten Techniker (*) ausgetauscht werden. Reparieren Sie das Gerät nicht selbst.

• Die Benutzung von Zubehör, das nicht vom Hersteller empfohlen wurde, kann zu Verletzungen führen und den Garantieanspruch erlöschen lassen.
- Trennen Sie das Gerät vom Strom, bevor Sie Teile austauschen oder Wartungsarbeiten durchführen.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie unter Beaufsichtigung oder Anleitung hinsichtlich der sicheren Anwendung des Geräts stehen und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten für Benutzer dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind älter als 8 und werden beaufsichtigt.
- Verwenden Sie das Gerät nicht im Freien.
* Kompetenter, qualifizierter Reparaturzentrum: nach der Verkaufsabteilung des Herstellers oder des Importeurs oder jede Person, die qualifiziert, genehmigt und kompetent ist, um diese Art von Reparatur durchzuführen, um alle Gefahren zu vermeiden. In jedem Falle sollten Sie das Gerät zu diesem Reparaturzentrum zurückbringen.

TEILEBESCHREIBUNG

1. Bedienfeld
2. Griff
3. Wassertank
4. Luftauslass
5. Luftfilter
6. Abluftauslass
7. Lufteinlass
8. Kabelaufwicklung
9. Wasserablassöffnung
10. Schlauch
11. Anschluss für Schlauch
12. Abdeckung
13. Fenster-Abstandshalter
14. Ablassschlauch
15. Aktivkohlefilter
16. Fernbedienung

1 4 7 2 7 13

1. Ein/Aus (Power)
2. Mode (Funktion)
3. Temperatur erhöhen
4. Temperatur verringern
5. Speed (Gebläse)
6. Timer-Betriebsanzeige
7. Sleep Funktionstaste.
8. Displayfenster
9. Automatische Modusanzeige
10. Kühlmodusanzeige
11. Gebläsemodusanzeige

Bedienungsanleitung

DE AC-5498

1. Hohe Lüftungsanzeige
2. Mittlere Lüftungsanzeige
3. Niedrige Lüftungsanzeige
4. Timermodusanzeige
5. Sleep Betriebsanzeige
6. Anzeige Wasserbehälter voll

FERNBEDIENUNG

Die Batterie hinter der Klappe auf der Rückseite in die Fernbedienung einlegen. Die Fernbedienung auf das Gerät richten und die gewünschten Funktionen wählen.

1. Display
2. Ein/Aus Taste.
3. Temperatur-Einstellungstaste
4. Timer Funktionstaste.
5. Sleep Funktionstaste.
6. Funktionstaste, Kühlung, Lüftung oder automatisch.
7. Gebläsedrehzahl-Steuerungstaste.

34 35 36 37 38 39 40 TRISTAR

VOR DEM ERSTEN VERWENDUNG

Beim Befestigen oder Transportieren kann das Gerät nicht horizontal gestellt, über 45° geneigt oder auf den Kopf gestellt werden. Der Kühlkreislauf ist auf Dichtheit geprüft.

TECHNISCHE DATEN

Kühlleistung: 12000 BTU/3,5 KW

Leistungs-/Ampereverbrauch: 1340 W/ 6.14A

Luftvolumen (max. Geschwindigkeit): 480 M³/H

Stromversorgung: 220-240 V, 50 Hz

Timer:

1-24

Betriebstemperatur: 18-32 °C

VOR INBETRIEBNAHME

• Das Gerät auf eine ebene, flache Oberfläche stellen und einen Mindestabstand von 30 cm um das Gerät einhalten. Das Gerät muss senkrecht aufgestellt werden.
• Nach dem Transport darf das Gerät erst nach über 4 Stunden mit der Stromversorgung verbunden werden. Das Gehäuse darf nicht nass werden.
• Sicherstellen, dass das Stromkabel am Stecker in der Kabelaufbewahrung an der Rückseite des Geräts nicht verwickelt ist, es könnte überhitzen. Den Stecker immer mit einer geerdelen Steckdose verbinden.
• Das Gerät niemals in der Nähe von Hitzequellen oder an Orten mit direkter Sonneneinstrahlung aufstellen.

INSTALLATION DES KOHLEFILTERS

Stunden 1 6 2 3 4 5

1. Den Luftfilterrahmen vom Gerät abnehmen.
2. Die Filterhalterung vom Filterrahmen trennen.
3. Den Kohlefilter aus der Plastiktüte nehmen.
4. Den Kohlefilter in den Filterrahmen einsetzen.
5. Die Halterung wieder auf den Filterrahmen setzen und den Filter befestigen.
6. Den Filterrahmen wieder in das Gerät einpassen.

ABLUFTZUBEHÖR MONTIEREN.

- Das Klimagerät kühlt die Luft in dem Raum, in dem das Gerät aufgestellt wurde. Die absorbierte Wärme der klimatisierten Luft sollte außerhalb des Raums, in dem das Gerät aufgestellt ist, abströmen.

• Wenn heiße Luft abgekühlt wird, entsteht Kondenswasser. Ein Großteil des Kondenswassers wird mit der warmen Luft nach draußen befördert. Bei hoher Luftfeuchtigkeit wird nicht das gesamte Kondenswasser mit der warmen Luft nach draußen befördert, der Wassertank muss regelmäßig geleert werden.
• Im Kapitel "Kondenswasserablauf" wird dieses Verfahren Schritt für Schritt erklärt.
  • Die warme Luft kann auf mehrere Arten nach draußen befördert werden:

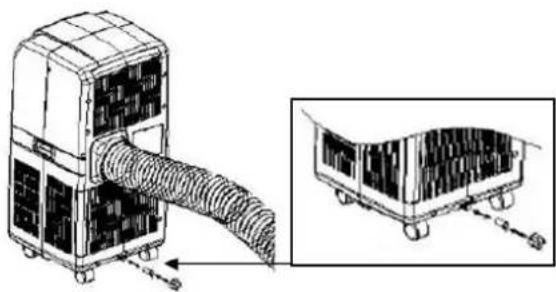

• Den Schlauch an der Abluftöffnung des Geräts befestigen. Den Schlauch aus dem Fenster oder einer Türe hängen lassen. Die Kühlleistung wird nicht optimal sein, weil warme Außenluft in den kühlen Bereich strömt.
• Stecken Sie den Fenster-Abstandshalter in den offenen Bereich des Fensters. Stecken Sie den Schlauch in den Schlauchanschluss. Die Kühlleistung ist optimal. Halten Sie einen maximalen Abstand von 36 cm vom Gerät zum Fenster oder zur Außenwand ein.
• Bohren Sie ein Loch mit 152 mm Durchmesser in die Außenwand und führen Sie den Schlauch durch das Loch. Die Kühlleistung ist jetzt optimal. Platzieren Sie die Wandabdeckung an die Außenseite der Wand. Wenn das Gerät nicht in Betrieb ist, kann die Abdeckung auf die Öffnung gelegt werden.

36 cm

• Der Schlauch darf nicht geknickt sein und der Luftstrom darf nicht blockiert werden.
  • Den Schlauch niemals verlängern.

• Wenn heiße Luft abgekühlt wird, kann Kondenswasser entstehen. Ein Großteil des Kondenswassers wird mit der warmen Luft nach draußen befördert. Bei hoher Luftfeuchtigkeit wird nicht das gesamte Kondenswasser mit der warmen Luft nach draußen befördert, der Wassertank muss regelmäßig geleert werden.
• Wenn der Kondenswassertank voll ist, leuchtet die Füllstandanzeige am Bedienfeld und es ertönt ein Ton, das Gerät stoppt automatisch. Der Kondenswassertank hat eine maximale Füllmenge von 1.7 l.

• Am Kondenswasserablauf den Knopf am Ausgießer drehen. Einen Behälter unter den Ausgießer stellen und den Gummistöpsel vom Ausgießer abziehen. Das Wasser fließt aus, wenn der Tank voll ist, den Stöpsel aufstecken, den Behälter leeren und das restliche Wasser ablaufen lassen.

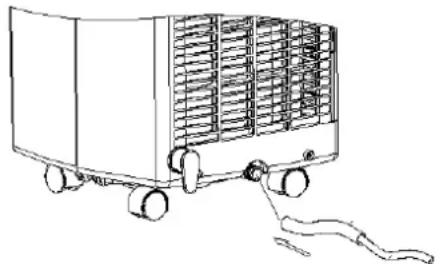

• Wenn das Kondenswasser dauernd beseitigt werden muss, den Kondenswasser-Ablaufschlauch auf den Ausgießer setzen. Den Gummistöpsel entfernen. Der Kondenswasser-Ablaufschlauch kann mit einem anderen Schlauch (nicht im Lieferumfang enthalten) verlängert werden. Er kann an einen Ausguss angeschlossen oder nach draußen geführt werden. Dieser Schlauch darf nicht nach oben zeigen.

• Verbinden Sie den Netzstecker mit einer geerdeten Steckdose.
• Drücken Sie die EIN/AUS-Taste, das Gerät läuft im Kühlmodus mit niedriger Gebläsegeschwindigkeit, die voreingestellte Temperatur beträgt 24 °C.
• Die Anzeigen der laufenden Funktionen leuchten gleichzeitig auf. *HINWEIS! Das Anzeigefenster zeigt die Raumtemperatur von 0 °C bis 50°C an.
• Um das Gerät auszuschalten, drücken Sie erneut die EIN-/AUS-Taste.

EINSTELLUNGSMODUS/FUNKTION

• Drücken Sie die MODUS-Taste, um den erforderlichen Betriebsmodus auszuwählen: Kühlung oder Gebläse.
• Das Symbol Ihres ausgewählten Modus leuchtet auf.

EINSTELLUNGSTEMPERATUR

• Drücken Sie die Taste 'Temperatur auf' oder 'Temperatur ab', um die gewünschte Temperatur zu regulieren.
• Das Anzeigefenster zeigt die eingestellte Temperatur an, während Sie die Taste 'Temperatur auf' oder 'Temperatur ab' drücken. Ansonsten wird immer die Umgebungstemperatur angezeigt.
  • Die voreingestellte Temperatur dieses Geräts beträgt: 24 °C für Kühlung.

LÜFTUNGSGESCHWINDIGKEIT EINSTELLEN

Drücken Sie die Taste GESCHWINDIGKEIT, um die erforderliche Lüftungsgeschwindigkeit, hoch oder niedrig, auszuwählen. Das Symbol für hohe oder niedrige Lüftung leuchet gleichzeitig auf.

TIMER EINSTELLEN

• Drücken Sie die TIMER-Taste, um die gewünschten Betriebsstunden einzustellen (1 bis 24 Stunden, das Symbol für den Timer leuchtet auf). Sobald die eingestellte Zeit erreicht ist, schaltet sich das Gerät automatisch aus. Das Anzeigefenster zeigt die eingestellte(n) Stunde(n) an, während Sie die TIMER-Taste drücken. Wenn die Timer-Taste nicht gedrückt wird, läuft das Gerät durchgehend.
• Durch Drücken des Timers ohne die anderen Funktionen einzuschalten, können Sie die Betriebszeit des Geräts VOREINSTELLEN. Wenn Sie beispielsweise den Timer bei '2' drücken, schaltet sich das Gerät automatisch nach 2 Stunden ein.

RUHEFUNKTION

- Im Kühlmodus erhöht sich die eingestellte Temperatur um 1 °C in der ersten Stunde, nochmals um 1 °C in der zweiten Stunde und diese Temperatur bleibt bestehen.

• Im Ruhemodus bleibt die Lüftung auf niedriger Geschwindigkeit. Durch erneutes Drücken der RUHE-Taste kehren Einstellungstemperatur und Lüftungsgeschwindigkeit wieder auf die Voreinstellung zurück.
• Das Gerät schaltet automatisch ab, nachdem die RUHE-Funktion 12 Stunden aktiviert war.
• Bitte beachten Sie, dass die Ruhefunktion nicht verfügbar ist, wenn das Gerät im Lüftungs-, Entfeuchtungs- oder Automatikmodus ist. Nur im Kühlmodus verfügbar.
• Wenn am Gerät der Ruhemodus aktiviert ist, schaltet die Gebläsegeschwindigkeit wieder auf NIEDRIG zurück.

SELBSTDIAGNOSE

Dieses Gerät ist mit einer Selbstdiagnose-Funktion ausgestattet. Wenn das Gerät eine Fehlfunktion aufweist, zeigt die LED "E1" oder "E2" an. Rufen Sie jetzt bitte den Kundendienst an.

EFFIZIENZSTEIGERUNG

Dieses Gerät ist mit der Funktion "Energieeffizienzsteigerung" ausgestattet. Wenn Sie wie unten Wasser in den Wassertank füllen, kann die Energieeffizienz erheblich gesteigert werden und spart Energie für die Erde und Geld für Sie ein.

1. Öffnen Sie die Türe für den Wassertank
2. Nehmen Sie den Wassertank heraus
3. Drehen Sie den Hahn für den Tank auf und füllen Sie den Tank mit sauberem Wasser

• Um die Lebensdauer des Kompressors zu verlängern, warten Sie nach dem Ausschalten des Geräts 3 Minuten (mindestens), bevor Sie es wieder einschalten.
• Das Kühlsystem schaltet ab, wenn die Umgebungstemperatur unter der eingestellten Temperatur liegt. Die Lüftung läuft aber auf der eingestellten Stufe weiter. Wenn die Umgebungstemperatur über die ausgewählte Stufe ansteigt, schaltet sich die Kühlung wieder ein.

REINIGUNG UND WARTUNG

• Beim Reinigen des Geräts immer Netzstecker ziehen.
• Die Außenseite mit einem feuchten Tuch reinigen. Niemals scharfe und scheuernde Reinigungsmittel, Stahlwolle oder Topfreiniger benutzen, weil das Gerät sonst beschädigt wird. Nicht in Wasser oder sonstige Flüssigkeiten tauchen.
• Den Filter aus dem Gerät nehmen und mit warmem Seifenwasser reinigen, vor dem Wiedereinsetzen den Filter vollständig abkühlen lassen. Das Gerät ohne Filter einschalten. Wenn das Gerät nach der Saison aufbewahrt wird, das Kondenswasser entleeren und das Kabel in der Kabelaufbewahrung aufbewahren.

FEHLERPRÜFLISTE

DAS KLIMAGERÄT FUNKTIONIERT NICHT

Ist das Klimagerät eingesteckt?

Gibt es einen Stromausfall?

Blinkt die Anzeige Komp./Wasser voll'?

Liegt die Raumtemperatur unter der eingestellten Temperatur?

TRISTAR Airconditioning

DAS GERÄT FUNKTIONIERT NICHT RICHTIG

Ist es direkter Sonneneinstrahlung ausgesetzt? (Bitte den Vorhang zuziehen).

Sind zu viele Fenster oder Türen offen?

Befinden sich zu viele Personen im Raum?

Erzeugt etwas im Raum zu viel Hitze?

DAS GERÄT FUNKTIONIERT ÜBERHAUPT NICHT

Ist der Filter staubig, schmutzig?

Ist der Lufteinlass oder -auslass blockiert?

Liegt die Raumtemperatur unter der eingestellten Temperatur?

ZU LAUT

Ist das Gerät uneben aufgestellt und vibriert?

Ist der Boden unter dem Gerät uneben?

DER KOMPRESSOR FUNKTIONIERT NICHT

Wenn das der Fall ist, ist der Überhitzungsschutz des Kompressors eingeschaltet. Warten Sie einfach, bis die Temperatur fällt.

GARANTIE

• Dieses Produkt hat 24 Monate Garantie. Ihre Garantie ist gültig, wenn das Produkt laut Anleitung und für seinen bestimmungsmäßigen Zweck verwendet wird. Außerdem müssen Sie den Originalkaufbeleg (Rechnung, Quittung oder Beleg) mit Kaufdatum, Händlernamen und Artikelnummer des Produkts beilegen.

- Detaillierte Garantiebedingungen finden Sie auf unserer Service-Webseite: www.service.tristar.eu

UMWELTSCHUTZRICHTLINIEN

Dieses Gerät darf am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden, sondern muss an einer zentralen Sammelstelle für das Recycling von elektrischen und

elektronischen Haushaltsgeräten abgegeben werden. Dieses Symbol auf dem Gerät, der Bedienungsanweisung und der Verpackung lenkt Ihre Aufmerksamkeit auf diesen wichtigen Fakt. Das bei diesem Gerät verwendete Material kann recycled werden. Durch das Recyclen gebrauchter Haushaltgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informationen bezüglich einer Sammelstelle.

VERPACKUNG

Die Verpackung ist zu 100 % recyclebar, geben Sie die Verpackung getrennt zurück.

PRODUKT

Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2012/19/EU für die Entsorgung von elektrischen und elektronischen Geräten (WEEE) gekennzeichnet. Indem die korrekte Entsorgung des Produkts sichergestellt wird, werden mögliche negative Folgen für Umwelt und Gesundheit vermieden.

EC-KONFORMITÄTSERKLÄRUNG

Dieses Gerät wurde in Übereinstimmung mit den Sicherheitszielen der Niederspannungsrichtlinie „Nr. 2006/95/EU, den Sicherheitsanforderungen der EMC Richtlinie 2004/108/EU

"Elektromagnetische Kompatibilität" und den Anforderungen der Richtlinie 93/68/EEC konstruiert, hergestellt und vermarktet.
