MODE D'EMPLOI AC-5498 TRISTAR

Félicitations et merci d'avoir acheté ce produit de haute qualité. Veuillez lire ce manuel d'instructions avec attention pour pouvoir profiter du meilleur de cet appareil. Ce manuel contient toutes les instructions et avis nécessaires pour l'utilisation, le nettoyage et l'entretien de l'appareil. Si vous suivez ces instructions, vous avez la garantie d'un excellent résultat, ceci vous économisera du temps et des soucis. Nous espérons que vous éprouverez beaucoup de plaisir en utilisant cet appareil.

service .tristar.eu

Vous pouvez trouver tous les renseignements et toutes les pièces de rechange sur www.service.tristar.eu !

Une réponse à toutes vos questions

Conseils et astuces pour l'utilisation de votre produit

Commandez des pièces de rechange en ligne pour votre produit

Inscrivez-vous aux mises à jour de logiciel de votre produit

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

• Veuillez lire attentivement la notice d'emploi avant l'utilisation de l'appareil. Veuillez conserver cette notice, le certificat de garantie, le ticket de caisse et si possible, le carton avec l'emballage intérieur.

• Cet appareil n'est pas destiné à être utilisé par ces personnes (y compris les enfants) ayant des difficultés physiques, sensorielles ou mentales, ou sans expérience et connaissance, à moins de leur en donner la responsabilité ou d'être informés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

• Le fabricant ne sera pas tenu responsable de tous dommages si les consignes de sécurité ne sont pas respectées.

• Pour protéger les enfants des dangers des appareils électriques, veillez à ne jamais laisser les appareils sans surveillance. Par conséquent, il faudra choisir un lieu de rangement pour l'appareil inaccessible aux enfants. Veillez à ce que le cordon ne pende pas.
• L'appareil doit être posé sur une surface stable et nivelée.
• Toutes les réparations doivent être effectuées par un Centre de réparation qualifié agréé (*).
• Veillez à ce que l'appareil soit rangé dans un lieu sec.
• Vérifiez si la tension de l'appareil correspond à la tension du secteur de votre domicile. Tension nominale : 220-240V CA 50Hz. La prise doit être d'au moins 16A ou 10A et à fusible lent.
• Cet appareil est conforme à toutes les normes des champs électromagnétiques (EMF). L'appareil est sans danger à l'utilisation selon les preuves scientifiques disponibles à ce jour, à condition de manipulation correcte et en respectant les consignes de cette notice d'emploi.
• Ne jamais déplacer l'appareil en tirant sur le cordon et veillez à ce que ce dernier ne devienne pas entortillé.
• Ne pas immerger le cordon, la prise ou l'appareil dans de l'eau ou autre liquide afin de vous éviter un choc électrique.
• Ne pas utiliser cet appareil avec un cordon ou une prise endommagés ou s'il ne fonctionne pas correctement, ou a subi des dégâts quelconques. Afin d'éviter tous dangers, veillez à ce qu'un cordon ou prise endommagés soient remplacés par un technicien agréé (*). Ne réparez pas vous-même cet appareil.
• L'utilisation d'accessoires qui ne sont pas recommandés par le fabricant peut entrainer des blessures et annulera toutes garanties en votre possession.
• Débranchez l'appareil de la prise lors du changement de pièces ou pour l'entretien.

TRISTAR Airconditioning

• Les enfants doivent être supervisés pour être sûr qu'ils ne jouent pas avec l'appareil.
• L'appareil peut être utilisé par des enfants âgés de 8 ans et plus et par les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience ou de connaissances si elles sont supervisées ou instruites pour l'utilisation de l'appareil en toute sécurité et si elles comprennent les dangers en rapport. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien utilisateur ne doivent pas être accomplis par des enfants à moins qu'ils aient plus de 8 ans et ne soient supervisés.
• Ne pas utiliser cet appareil à l'extérieur.
  * Centre de réparation qualifié agréé : Service après vente du fabricant ou de l'importateur ou tout autre personne qualifiée, agréé et apte à effectuer ce type de réparation afin d'éviter tous dangers. L'appareil doit, dans tous les cas, être renvoyé à ce Centre de réparation.

DESCRIPTION DES PIÈCES

1. Panneau de contrôle
2. Poignée
3. Réservoir d'eau
4. Sortie d'air
5. Filtres àair
6. Sortie d'échappement d'air
7. Entrée d'air
8. Rangement du cordon
9. Point de vidange
10. Tube
11. Branchement du tuyau
12. Bouchon de Protection
13. Entretoise de la fenêtre
14. Tube d'écoulement
15. Filtre au charbon
16. Télécommande

1. Bouton Marche/Arrêt (Alimentation)
2. Bouton Mode (opération)
3. Bouton de hausse de température
4. Bouton de baisse de température
5. BoutonSpeed (ventilation)
6. Témoin du Timer activé
7. Touche de mise en veille sleep
8. Ecran d'affichage
9. Témoin de mode automatique
10. Témoin de mode de refroidissement
11. Témoin de mode Timer

Mode d'emploi

FR AC-5498

1. Témoin de ventilation forte
2. Témoin de ventilation moyenne
3. Témoin de ventilation faible
4. Fenêtre d'affichage
5. Témoin de Sleep
6. Témoin de niveau d'eau maximal

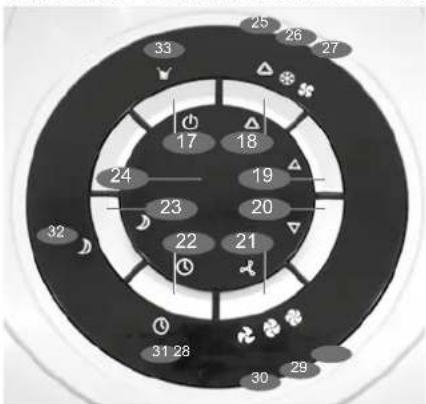

TÉLÉCOMMANDE

Mettez la pile dans la télécommande derrière le cache au dos. Dirigez la télécommande vers l'appareil et sélectionnez les fonctions requises sur la télécommande.

1. Affichage
2. Touche Marche/Arrêt
3. Touche de réglage de température
4. Touche de du minuteur Timer
5. Touche de mise en veille sleep
6. Touche de selection de fonctionnement : refroidissement, ventilation ou automatique.
7. Touche de commande de la vitesse de ventilation

34 35 36 37 38 39 40 TRISTAR

AVANT LA PREMIÈRE UTILISATION

Quand il est installé ou déplacé, l'appareil ne doit pas être mis à l'horizontale ou incliné à plus de 45° ou monté dans le sens contraire. Le circuit de réfrigérant est à l'épreuve de fuite.

SPÉCIFICATIONS

Capacité de refroidissement : 12000BTU / 3,5 KW

Consommation de puissance/courant : 1340W / 6.14A

Débit volumique max. d'air : 480 M³/H

Alimentation électrique : 220\~240 V, 50 Hz

Timer: 1 à 24 heures

Températures de fonctionnement : 18\~32 °C

AVANT L'UTILISATION

Placez l'appareil sur une surface planne, stable et conservez au moins 30cm d'espace libre environnant. Veillez à ce que l'appareil soit placé en position verticale.

Après le transport, attendez un minimum de 4 heures avant de brancher l'appareil à une prise murale. Evitez que le coffre ne se mouille.

Veillez à ce que le cordon d'alimentation de la prise de secteur ne soit pas enroulé à l'arrière de l'appareil dans le compartiment de stockage u cordon, cela peut devenir trop chaud. Branchez toujours la prise sur une prise de terre.

Ne jamais mettre l'appareil près de sources de chaleur ou en plein soleil.

INSTALLATION DU FILTRE À CHARBON

1. Retirez l'encadrement du filtre à air de l'appareil.
2. Séparez le support du filtre de l'encadrement du filtre.
3. Retirez le filtre à charbon de la poche en plastique.
4. Insérez le filtre à charbon dans l'encadrement du filtre.
5. Fixez le filtre en remontant le support sur l'encadrement du filtre.
6. Remettez l'encadrement du filtre dans l'appareil.

MONTAGE DES ACCESSOIRES D'ÉCHAPPEMENT.

- Le système de climatisation rafraichi l'air de la pièce où l'appareil est installé. La chaleur absorbé de l'air conditionné devrait être évacuée vers l'extérieur de la pièce où l'appareil est installé.

• De l'eau condensée sera générée pendant le refroidissement de d'air chaud. La plus grande partie de la condensation sera évacuée avec l'air chaud vers l'extérieur. Si le taux d'humidité est important, toute la condensation ne sera pas évacuée avec l'air chaud vers l'extérieur, le réservoir d'eau devra être régulièrement vidé.
• La rubrique "Purge de condensats" l'explique étape par étape.
• Il existe plusieurs méthodes pour évacuer l'air chaud hors de la pièce :
• Branchez le tuyau dans la sortie d'air chaud de l'appareil. Faites passer le tuyau par une la fenêtre ou par une porte. La capacité de refroidissement ne sera pas optimale, car l'air chaud extérieur s'infiltrera dans la pièce à rafraîchir.
• Positionnez l'entretoise de la fenêtre dans la partie ouverte de la fenêtre. Insérez le tube dans le point d'attache du tube; La capacité de refroidissement est maintenant optimale. Laissez une distance maximale de 36 cm entre l'appareil et les fenêtres ou le mur extérieur.
• Percez un trou de 152 mm de diamètre dans le mur extérieur et insérez le tube dans le trou. La capacité de refroidissement est maintenant optimale. Placez le cache mural sur l'extérieur du mur. Lorsque l'appareil est hors d'usage, le cache peut être placé sur le trou.

• Veillez à ce que le tuyau ne soit pas plié ou que le flux d'air ne soit pas bouché.
  • Ne jamais tirer sur le tuyau.

• De la condensation peut être générée pendant le refroidissement d'air chaud. La plus grande partie de la condensation sera évacuée avec l'air chaud vers l'extérieur. Si le taux d'humidité est important, toute la condensation ne sera pas évacuée avec l'air chaud vers l'extérieur, le réservoir d'eau doit être régulièrement vidé.
• Lorsque le réservoir de condensation est plein, le voyant lumineux de niveau d'eau maximum du panneau de contrôle s'allumera et un signal sonore se déclenche, la machine s'arrêtera automatiquement. Le réservoir de condensats a une capacité maximum de 1,7 L.

• Tournez le bouton de purge de condensats du bec d'évacuation. Mettez un récipient sous le bec et retirez le bouchon en caoutchouc du bec. L'eau s'écoule, lorsque le récipient est plein, remettez le bouchon, videz le bac et purgez le reste d'eau.
• Si la condensation doit être constamment évacuée, mettez le tuyau d'évacuation de condensation sur le bec. Retirez le bouchon en caoutchouc. Le tuyau de purge de condensats peut être rallongé avec un autre tuyau (non fourni). Il peut être branché sur une évacuation ou dirigé vers l'extérieur. Veillez à ce que le tuyau ne remonte pas.

• Mettez toujours la prise dans une prise de terre.
• Appuyez sur le bouton ON/OFF, l'appareil fonctionnera en mode refroidissement avec une ventilation à basse vitesse, la température de consigne est 24°C.
• Les témoins des fonctions activées s'allument en même temps *REMARQUE: L'écran d'affichage indique la température ambiante entre 0 et 50°C.
• Pour éteindre l'appareil, rappuyez sur ON/OFF.

RÉGLAGE DU MODE / FONCTION

• Appuyez sur MODE pour sélectionner le mode de fonctionnement requis: refroidissement ou ventilateur.
• Le symbole du mode que vous avez sélectionné s'allume.

RÉGLAGE DE LA TEMPÉRATURE

• Appuyez sur le bouton de hausse ou de baisse de la température pour régler la température souhaitée.
• La fenêtre d'affichage indique la température que vous réglez alors que vous appuyez sur le bouton de hausse ou de baisse de la température. Autrement, elle affiche toujours la valeur de la température ambiante.
• La température préréglée de cet appareil est : 24 °C pour le refroidissement

RÉGLAGES DE LA VITESSE DE LA VENTILATION

Appuyez sur SPEED pour choisir une vitesse de ventilation, élevée ou basse. Le symbole de ventilation élevée ou faible s'allumera en même temps.

RÉGLAGE DU TIMER

• Appuyez sur TIMER pour régler les heures de fonctionnement à votre convenance (1 à 24 heures, le symbole du timer s'allumera). Une fois que la durée réglée est atteinte, la machine s'éteint automatiquement. L'écran d'affichage indique les heures réglées quand vous apuyez sur TIMER. Si vous n'appuyez pas sur timer, l'appareil fonctionnera en continu.
• En appuyant sur le bouton TIMER mais sans mettre en service d'autres fonctions, vous êtes en mesure de PRÉRÉGLER l'heure à laquelle l'appareil se met en route. Par exemple, si vous appuyez sur le bouton TIMER jusqu'à obtenir "2" sur l'afficheur, l'unité se mettra automatiquement en route après 2 heures

FONCTION SLEEP

• En mode refroidissement, si vous appuyez sur SLEEP, la température de consigne augmentera de 1°C la première heure, 1°C la deuxième heure, puis reste à cette température de consigne.

• En mode Sleep, la ventilation restera à basse vitesse. Rappuyez sur SLEEP, la température de consigne et la vitesse de ventilation reviendront aux réglages présélectionnés.

• L'appareil s'éteindra automatiquement au bout de 12 heures d'activation de la fonction SLEEP.

• Remarque : la fonction sleep n'est pas disponible quand la machine fonctionne en mode ventilation, déshumidification ou automatique. Elle n'est disponible qu'en mode refroidissement.
• Quand la machine est sur la fonction Sleep, le ventilateur tourne à BASSE vitesse.

AUTODIAGNOSTIC

Cette machine est équipée d'une fonction d'autodiagnostic. Si l'appareil a une défaillance, le DEL affichera "E1" ou "E2". Dans ce cas, veuillez appelez notre service après-vente.

AMELIORATION DE PERFORMANCE

Cet appareil est doté d'une fonction 'd'amélioration de performance énergétique, l'ajout d'eau dans le réservoir comme ci-dessous permet d'augmenter considérablement l'efficacité énergétique, d'économiser de l'énergie pour la planète et de vous économiser de l'argent,

1. Ouvrez la porte du réservoir.
2. Sortez le réservoir.
3. Dévissez le robinet du réservoir et remplissez le réservoir d'eau propre.

• Pour prolonger la durée de vie du compresseur, après avoir éteint l'unité, veuillez attendre pendant 3 minutes (au moins) avant de le rallumer.
• Le système de refroidissement s'arrêtera si la température ambiante est inférieure à la température réglée. La ventilation, cependant, continue à réguler la valeur réglée. Si la température ambiante s'élève au-dessus de la valeur choisie, le refroidissement reprendra.

NETTOYAGE ET ENTRETIEN

• Débranchez toujours la fiche de la prise lors du nettoyage de l'appareil.
• Nettoyez l'extérieur avec un chiffon humide. Ne jamais utiliser de détergents forts et abrasifs, des éponges à récurer ou métalliques qui endommageraient l'appareil. Ne pas immerger dans l'eau ou autre liquide.
• Retirez le filtre de l'appareil et nettoyez-le avec de l'eau tiède savonneuse, laissez le filtre sécher complètement avant de le remettre. Retournez l'appareil sans les filtres. Si l'appareil est rangé à la fin de la saison, purgez l'eau condensée et placez le cordon dans l'emplacement de son rangement.

LISTE DES POINTS À VÉRIFIER EN CAS DE PROBLÈME

LE CLIMATISEUR NE FONCTIONNE PAS

Le climatiseur est-il correctement branché ?

Une panne de courant s'est-elle produite ?

Le témoin du compresseur / "Bac d'eau plein" clignote-t-il ?

La température de la pièce est-elle inférieure à la température réglée ?

TRISTAR Airconditioning

L'APPAREIL SEMBLE ÊTRE INEFFICACE

Est-il exposé aux rayons directs du soleil ? (Veuillez tirer le rideau). Plusieurs fenêtres ou portes sont-elles ouvertes ?

La pièce est-elle occupée par de nombreuses personnes ? Un appareil produisant une source de chaleur est-il présent dans la pièce ?

L'APPAREIL SEMBLE ÊTRE INACTIF.

Le filtre est-il sale, contaminé ?

L'entrée ou la sortie d'air est-elle bloquée ?

La température de la pièce est-elle inférieure à la température souhaitée ?

L'APPAREIL EST BRUYANT.

L'appareil repose-t-il fermement sur le sol pour éviter les vibrations ? Le sol sous l'appareil est-il complètement plat ?

LE COMPRESSEUR NE FONCTIONNE PAS.

Si c'est le cas, il est possible que la protection contre la surchauffe du compresseur se soit déclenchée. Patientez simplement pour que la température baisse.

GARANTIE

• Ce produit est garanti 24 mois. Votre garantie est valable si le produit est utilisé conformément aux instructions et dans le cadre de son usage prévu. De plus, la preuve d'achat originale (facture, ticket de caisse ou reçu) doit être soumis avec la date d'achat, le nom du détaillant et la référence du produit.
• Pour le détail des modalités de garantie, veuillez consulter notre site internet : www.service.tristar.eu

DIRECTIVES POUR LA PROTECTION DE L'ENVIRONNEMENT

Cet appareil ne doit pas être jeté aux ordures ménagères à la fin de sa durée de vie, mais doit être rendu à un centre

de recyclage d'appareils ménagers électriques et électroniques. Ce symbole sur l'appareil, La notice d'emploi et l'emballage attirent votre attention sur ce sujet important. Composants utilisés dans cet appareil sont recyclables. En recyclant les appareils ménagers. Usagés, vous contribuez à un apport important à la protection de notre. Environnement. Adressez vous aux autorités locales pour des renseignements concernant le centre de Recyclage

EMBALLAGE

L'emballage est 100% recyclable, retournez-le séparément.

PRODUIT

Cet appareil comporte un symbole conforme à la Directive Européenne 2012/19/EU relative aux Déchets d'Equipements Electriques et Electroniques (WEEE). En veillant à ce que cet appareil soit correctement recyclé, des effets éventuellement nuisibles à l'environnement et à la santé humaine seront évités.

Cet appareil est conçu, fabriqué et commercialisé conformément aux consignes de sécurité de "Low Voltage Directive "No 2006/95/EC, les conditions de protection de la Directive CEM 2004/108/EC "Compatibilité Electromagnétique" et la stipulation de la Directive 93/68/CEE.
