MANUAL DE USUARIO AC-5498 TRISTAR

Enhorabuena y gracias por comprar este producto de alta calidad. Lea atentamente el manual de instrucciones para poder utilizar el aparato de la mejor manera posible. El manual incluye todas las instrucciones y consejos necesarios para utilizar, limpiar y mantener el aparato. Si sigue estas instrucciones le garantizamos unos resultados excelentes, ahorrará tiempo y evitará problemas. Esperamos que disfrute enormemente utilizando este aparato.

Puede encontrar toda la información y recambios en www.service.tristar.eu.

Respuestas a todas sus preguntas

Recomendaciones y consejos de uso de su producto

Encargue recambios para su producto en línea

Regístrese para actualizaciones de software de su producto

PRECAUCIONES IMPORTANTES

• Lea el manual de instrucciones detenidamente antes de utilizar el dispositivo. Guarde estas instrucciones, el certificado de garantía, el ticket de venta y, si es posible, el cartón con el embalaje interior.

• Este aparato no se ha diseñado para ser utilizado por personas con capacidades físicas, sensoriales o mentales reducidas, ni por personas con falta de experiencia y conocimientos (niños incluidos), a no ser que hayan recibido supervisión o instrucciones respecto al uso del aparato por parte de una persona responsable de su seguridad.

• Si ignora las instrucciones de seguridad, eximirá al fabricante de toda responsabilidad por posibles daños.

• Para proteger a los niños frente a los peligros de los aparatos eléctricos, asegúrese de no dejar los aparatos sin vigilancia. Elija un lugar de almacenamiento para el aparato donde los niños no puedan acceder a él. Asegúrese de que el cable no cuelgue hacia abajo.
• Este aparato se debe colocar sobre una superficie estable nivelada.
• Todas las reparaciones deberá realizarlas un centro de ceparación competente cualificado (*).
• Asegúrese de que el aparato esté almacenado en un entorno seco.
• Compruebe si el voltaje del electrodoméstico es igual la tensión principal de su hogar. Tensión nominal: CA 220-240 V 50 Hz. La toma debe ser de al menos 16 A o 10 A con protección frente a suministros lentos.
• Este aparato cumple con todos los estándares relativos a los campos electromagnéticos(CEM). Si se manipula correctamente conforme a las instrucciones de este manual de usuario, el uso del aparato será seguro según la evidencia científica disponible en la actualidad.
• No mueva el aparato tirando del cable y asegúrese de que el cable no se enrolle.
• Como medida de protección contra las descargas eléctricas, no sumerja el cable, el enchufe o el aparato en agua o cualquier otro líquido.
• No utilice ningún aparato con el cable o el enchufe dañados, después de que se haya sufrido una avería o de que se haya dañado de cualquier manera. Para evitar riesgos, asegúrese de que un técnico autorizado (*) sustituya el cable o el enchufe dañado. No repare usted mismo el aparato.
• El uso de accesorios no son recomendados por el fabricante puede provocar heridas e invalidar la garantía que pueda tener.
• Desenchufe el aparato de la toma cuando cambie piezas o realice tareas de mantenimiento.

TRISTAR Airconditioning

• Se debe supervisar a los niños para asegurarse de que no juegan con el aparato.
• Los niños mayores de 8 años y las personas con capacidades físicas, sensitivas y mentales reducidas y con falta de experiencia y conocimientos pueden utilizar el aparato si reciben supervisión o instrucciones relativas al uso del aparato de una manera segura y entienden los peligros que implica. La limpieza y el mantenimiento de usuario no deben ser hechos por niños a menos que tengan 8 años o más y estén supervisados.
• No utilice ese aparato en el exterior.
  * Centro de reparación competente cualificado: departamento postventa del fabricante o importador o cualquier persona cualificada, autorizada y competente para realizar este tipo de reparación para evitar cualquier peligro. En cualquier caso deberá devolver el aparato a este centro de reparación.

DESCRIPCIÓN DE LAS PIEZAS

1. Panel de control
2. Asa
3. Depósito de agua
4. Salida de aire
5. Filtros de aire
6. Salida de aire
7. Entrada de aire
8. Almacenamiento del cable
9. Punto de drenaje
10. Manguera
11. Conexión de la manguera
12. Cubierta
13. Separador de ventana
14. Tubo de drenaje
15. Filtro de carbono
16. Mando a distancia

1 4 7 2 7 13

10 12 11 14 16 Vikeman

1. Botón de encendido/apagado
2. Botón Mode (función)
3. Botón de aumentar temperatura
4. Botón de reducir temperatura
5. Botón Speed (ventilación)
6. Indicador de funcionamiento Timer
7. Botón de función de espera Sleep
8. Ventana de pantalla
9. Indicador de modo automático
10. Indicador de modo de refrigeración

11. Indicador del modo de ventilador

12. Indicador de ventilación alta

13. Indicador de ventilación media
14. Indicador de ventilación baja
15. Indicador de modo temporizador (Timer)
16. Indicador de funcionamiento Sleep
17. Indicador de llenado de agua

MANDO A DISTANCIA

Coloque la pila en el mando a distancia, bajo la tapa situada en la parte trasera. Apunte con el mando a distancia hacia la unidad y seleccione las funciones deseadas.

1. Pantalla
2. Botón de encendido y apagado
3. Botón de ajuste de temperatura
4. Botón de función de temporizador Timer
5. Botón de función de espera Sleep
6. Botón de selección de función: refrigeración, ventilador o funcionamiento automático
7. Botón de control de velocidad del ventilador

33 25 26 27 17 18 24 19 23 20 22 21 32 31 28 30 29

34 35 36 37 38 39 40 TRISTAR

TRISTAR Airconditioning

ANTES DEL PRIMER USO

Cuando se fije o se mueva, el aparato no podrá colocarse en horizontal o inclinarse más de 45° hacia el suelo, o ponerse boca abajo. El circuito refrigerante está comprobado para asegurar hermetismo frente a fugas.

ESPECIFICACIONES

Capacidad de refrigeración: 12000BTU / 3,5 KW

Consumo de potencia/amperios: 1340W / 6.14A

Volumen de aire (velocidad máx.): 480 m³/h

Alimentación: 220\~240V, 50 Hz

Temporizador: 1\~24 horas

Temperatura de funcionamiento: 18\~32 °C

ANTES DEL PRIMER USO

• Sitúe el aparato sobre una superficie plana y estable, dejando un mínimo de 30 cm de espacio libre a su alrededor. Asegúrese de colocar la unidad en posición vertical.
• Tras su transporte, espere más de 4 horas antes de enchufar la unidad a la toma de corriente de pared. Evite que el armazón exterior entre en contacto con líquidos.
• Compruebe que el cable de alimentación conectado al enchufe de corriente no queda doblado dentro de su compartimento en la parte trasera de la unidad, pues podría sobrecalentarse. Conecte siempre el aparato a un enchufe con toma de tierra.
• No coloque nunca el aparato cerca de fuentes de calor o expuesto a la acción directa de la luz solar.

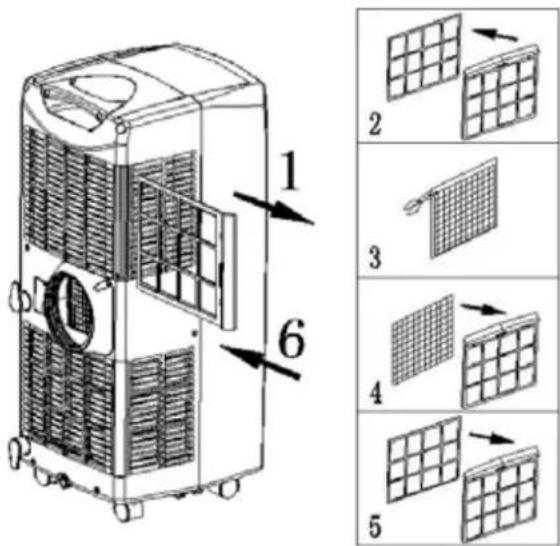

INSTALACIÓN DEL FILTRO DE CARBONO

1. Extraiga la montura del filtro de aire de la unidad.
2. Separe el soporte del filtro de la montura del mismo.
3. Saque el filtro de carbono de la envoltura de plástico.
4. Introduzca el filtro de carbono en la montura.
5. Ajuste el filtro volviendo a colocar el soporte en la montura del mismo.
6. Vuelva a colocar la montura del filtro dentro de la unidad.

MONTAJE DE ACCESORIOS DE ESCAPE

- El sistema de aire acondicionado enfría el aire de la habitación en la que se instala la unidad. El calor absorbido del aire enfriado debe eliminarse al exterior de la habitación donde se haya instalado la unidad.

• Al enfriar el aire caliente, se acumulará agua procedente de la condensación. Gran parte de la condensación saldrá al exterior junto con el aire caliente. Sin embargo, en condiciones de humedad alta, no toda la condensación será expulsada al exterior junto con el aire caliente, por lo que se deberá vaciar el depósito de agua con regularidad.
• Consulte el apartado "Drenaje" para obtener información detallada sobre este procedimiento.
• Existen diversas formas de expulsar el aire caliente hacia el exterior de la habitación:
• Fije la manguera a la salida de aire caliente (n° 8) de la unidad. Saque la manguera al exterior a través de una ventana o una puerta. La capacidad de refrigeración no será la más apropiada, puesto que el aire caliente procedente del exterior penetrará en el área de refrigeración.
• Coloque el separador de la ventana en la sección abierta de ésta. Introduzca la manguera en la conexión de manguera. La capacidad la herramienta es ahora óptima. Proporcione una distancia máxima de 36 cm entre el dispositivo hasta la ventana o pared exterior.
• Haga un orificio de 152 mm. de diámetro en la pared exterior e introduzca los tubos a través del agujero. La capacidad de refrigeración es ahora óptima. Coloque el cubremuros en el exterior de la pared. Puede colocarse en el agujero cuando no se esté utilizando el aparato.

36 cm

• Compruebe que la manguera no queda curvada ni el flujo de aire obstruido.
• No coloque nunca prolongadores para la manguera.

• Al enfriar el aire caliente, se acumulará agua procedente de la condensación. Gran parte de la condensación saldrá al exterior junto con el aire caliente. Sin embargo, en condiciones de humedad alta, no toda la condensación será expulsada al exterior junto con el aire caliente, por lo que se deberá vaciar el depósito de agua con regularidad.
• Si el depósito de agua procedente de la condensación está lleno, se encenderá el piloto indicador de depósito lleno en el panel de control y se oirá una alarma de sonido. A continuación, el aparato se apagará automáticamente. El depósito de agua tiene una capacidad máxima de 1,7 litros.

• Gire el botón de drenaje de condensación hasta sacarlo del pitón. Coloque un recipiente bajo el pitón, extraiga el tapón de goma del mismo y el agua comenzará a salir. Cuando el recipiente esté lleno, coloque de nuevo el tapón, vacíe el recipiente y, a continuación, drene el resto del agua.

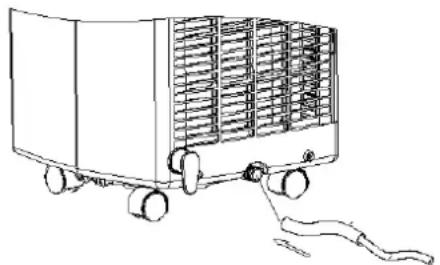

• Si fuera necesario eliminar el agua procedente de la condensación de forma continua, coloque el tubo de drenaje de condensación en el pitón, quitando antes el tapón de goma. Si fuera necesario, prolongue el tubo de drenaje de condensación con otro tubo auxiliar (no incluido). Puede conectarlo a un desagüe o conducirlo hasta el exterior. Asegúrese de que este tubo no queda orientado hacia arriba.

• Coloque siempre el enchufe en una toma de corriente con toma de tierra.
• Pulse el botón ON/OFF, la unidad trabajará en modo refrigeración con una velocidad de ventilador baja. La temperatura preseleccionada es de 24°C.
• Los indicadores de las funciones en funcionamiento se encenderán al mismo tiempo. *NOTA: La pantalla muestra la temperatura ambiente de la habitación de 0°C a 50°C
• Para apagar la unidad, pulse el botón ON/OFF de nuevo.

CONFIGURAR MODO/FUNCIÓN

• Pulse el botón MODE (MODO) para seleccionar el modo de trabajo que desee: refrigeración o ventilador.
• Aparecerá el símbolo del modo seleccionado

CONFIGURAR TEMPERATURA

• Presione el botón 'Aumentar temperatura' o 'Reducir temperatura' para regular la temperatura deseada.
• La pantalla mostrará la temperatura elegida al usar los botones de 'Aumentar temperatura' y 'Reducir temperatura'. Cuando no se activen estos botones, se mostrará siempre la temperatura ambiente.
• La temperatura predeterminada para esta máquina es: 24 °C para la refrigeración

CONFIGURAR LA VELOCIDAD DE VENTILACIÓN

Pulse el botón SPEED (VELOCIDAD) para escoger la velocidad de ventiliación que desee, alta o baja. Se encenderá el símbolo de ventilación alta o baja.

CONFIGURAR EL TEMPORIZADOR

• Pulse el botón TIMER (TEMPORIZADOR) para configurar las horas de funcionamiento que desee (1 a 24 horas, se encenderá el símbolo del temporizador). Al alcanzar la hora establecida, la máquina se apagará automáticamente. La pantalla mostrará la(s) hora(s) seleccionada(s) al pulsar el botón TIMER. Si no pulsa este botón, la unidad seguirá funcionando de manera continua.
• Si presiona el temporizador sin activar las otras funciones, puede preconfigurar (PRE-SET) el tiempo que la máquina opera. Por ejemplo, si presiona el temporizador en '2', la unidad se iniciará automáticamente pasadas 2 horas.

FUNCIÓN DE REPOSO

- En el modo refrigeración, al pulsar el botón SLEEP (REPOSO), la temperatura establecida aumentará 1°C la primera hora, otro grado la segunda hora y, después, se mantendrá en esa temperatura.

• En el modo reposo, la ventilación se mantiene en velocidad baja. Vuelva a pulsar el botón SLEEP (REPOSO), la temperatura establecidad y la velocidad de ventilación volverán a la preseleccionada.
• La unidad se apagará automáticamente después de que la función SLEEP (REPOSO) esté activa durante 12 horas.
• Tenga en cuenta que la función SLEEP (REPOSO) no está disponible cuando la máquina funcione en modo ventilación, deshumidificación o auto. Solo está disponible en modo Refrigeración.
• En la función SLEEP (REPOSO), la velocidad del ventilador cambiará a velocidad BAJA.

AUTODIAGNÓSTICO

Esta máquina está equipada con función autodiagnóstico. Si algo no funcionara bien, el LED mostraría la palabra "E1" o "E2". En caso de que esto ocurra, llame al servicio técnico.

AUMENTO DE LA EFICIENCIA

Esta unidad está equipada con una función de "aumento de eficiencia energética", añadiendo agua al depósito de agua, como se idica a continuación, puede elevarse enormemente la eficiencia energética, ahorrar energía por el medio ambiente y ahorrar dinero por usted.

1. Abra la tapa del depósito de agua
2. Extraiga el depósito de agua
3. Destornille la tapa del depósito y llene el depósito con agua limpia

• Para prolongar la vida del compresor, después de apagar la unidad, espere por favor 3 minutos (al menos) antes de volver a encenderla.
• El sistema de refrigeración se apagará si la temperatura ambiente es más baja que la escogida. La ventilación, en cambio, seguirá funcionando al nivel elegido. Si la temperatura ambiente se eleva por encima del nivel seleccionado, la refrigeración se activará de nuevo.

LIMPIEZA Y MANTENIMIENTO

• Desenchufe siempre el aparato de la toma de corriente antes de limpiarlo.
• Limpie el exterior con un trapo húmedo. No utilice nunca productos de limpieza fuertes o abrasivos, lana de acero o estropajos, pues podría dañar la unidad. No la sumerja en agua ni en otros líquidos.
• Extraiga el filtro del aparato y límpielo con agua tibia y jabón. Déjelo secar por completo antes de volver a colocarlo en su lugar. No encienda el aparato sin filtro. Si va a guardar la unidad durante un largo periodo de tiempo, drene el agua procedente de la condensación y coloque el cable dentro de su compartimento.

LISTA DE VERIFICACIÓN DE AVERÍAS

¿Está el acondicionador de aire enchufado?
¿Existe un fallo en la alimentación?
¿Parpadea el indicador de compresor / "lleno de agua"?
¿Está la temperatura ambiente por debajo de la temperatura configurada?

Tristar Airconditioning

LA MÁQUINA PARECE HACER POCO

¿Da la luz solar directamente? (Por favor, descorra la cortina)
¿Hay demasiadas ventanas o puertas abiertas?
¿Hay demasiadas personas en la habitación?
¿Hay algo en la habitación que produzca mucho calor?

LA MÁQUINA PARECE NO HACER NADA.

¿Está el filtro polvoriento o contaminado?
¿Está la toma de aire o la salida bloqueada?
¿Está la temperatura ambiente por debajo de la temperatura elegida?

DEMASIADO RUIDOSO

¿Está la máquina puesta en desequilibrio, de manera que genera vibración?
¿Está desequilibrado el suelo bajo la máquina?

EL COMPRESOR NO FUNCIONA

Si esto sucede, es posible que la protección contra el sobrecalentamiento esté activada. Espere a que baje la temperatura.

GARANTÍA

• Este producto cuenta con una garantía de 24 meses. Su garantía es válida si el producto se utiliza de acuerdo con las instrucciones y con el propósito para el que se creó. Además, debe enviarse un justificante original de la compra (factura, tíquet o recibo) con la fecha de compra, el nombre del vendedor y el número de artículo del producto.
• Para más información sobre las condiciones de la garantía, consulte la página web: www.service.tristar.eu

NORMAS DE PROTECCIÓN DEL MEDIOAMBIENTE

Este aparato no se debe desechar con los residuos domésticos cuando finalice su durabilidad, sino que se debe

ofrecer a un centro de reciclaje de aparatos eléctricos y electrónicos domésticos. Este símbolo en el aparato, manual de instrucciones y embalaje le avisa de este aspecto importante. El los materiales utilizados en este aparato se pueden reciclar. Mediante el reciclaje de electrodomésticos, usted contribuye a fomentar la protección del medioambiente. Consulte a sus autoridades locales para obtener información acerca del punto de recogida.

EMBALAJE

El embalaje es 100% reciclable, devuelva el embalaje por separado.

PRODUCTO

Este aparato está marcado de acuerdo con la Directiva Europea 2012/19/EU para Desechos de Aparatos Eléctricos y Electrónicos (WEEE). Si se asegura de que este producto se desecha correctamente, ayudará a prevenir posibles consecuencias negativas para medio ambiente y la salud humana.

DECLARACIÓN DE CONFORMIDAD EC

Este aparato ha sido diseñado, fabricado y comercializado de acuerdo con los objetivos de seguridad de la Directiva de Baja Tensión "N° 2006/95/EC, los requisitos de protección de la Directiva EMC 2004/108/EC "Compatibilidad Electromagnética" y los requisitos de la Directiva 93/68/EEC.
