MANUAL DE USUARIO AC-5418 TRISTAR

Los aires acondicionados móviles son aparatos de valor elevado. Para garantizar sus posibles reclamaciones de garantía, haga instalar la unidad por técnicos profesionales.

Este manual de instrucciones es una versión general de nuestros modelos de pared. El aspectote las unidades que adquiera afectan a las operaciones y el uso adecuado.

Lea las secciones correspondientes al modelo específico atentamente y conserve el manual como referencia en el futuro.

Añadido al manual del usuario:

Este aparato no está diseñado para ser usado por niños pequeños ni personas discapacitadas sin supervisión; los niños pequeños deberían ser vigilados para asegurar que no jueguen con el aparato.

Contenido

Instrucciones a usuarios

Nombre de las piezas y funciones

Secciones de uso e indicación del mando a distancia 4

Uso del mando a distancia 5

Características de operación de calefacción 8

Métodos de mantenimiento

Tratamiento de llamada de asistencia 10

Esperamos que tenga en cuenta lo siguiente al usar la unidad11

【Instrucciones para usuarios】

Lea atentamente el manual de instrucciones antes de usar su aire acondicionado para garantizar un funcionamiento adecuado.

Instalación

- Asegúrese de hacer que personal se servicio postventa profesional de nuestra compañía o distribuidores autorizados instalen la unidad.

1. Las unidades no deben instalarse en lugares en los que pueda haber fugas de gases combustibles.

En caso de que la fuga de gas se acumule alrededor de las unidades, puede haber riesgo de incendio.

Tras conectar los cables entre las unidades interior y exterior, compruebe si la conexión está suelta, tirando el cable con un poco de fuerza.

Una conexión suelta puede provocar riesgo de incendio.

Asegúrese de que el cortocircuitador a tierra esté instalado

S K Cortocircuitador a tierra

La ausencia del cortocircuitador a tierra puede provocar electrocución y otros riesgos.

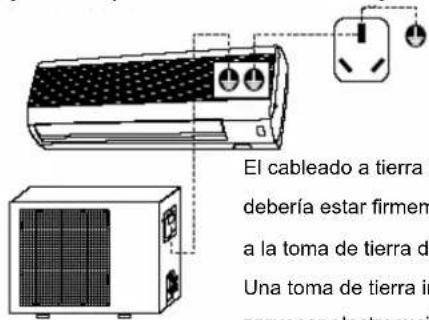

Asegúrese de que el aire acondicionado tenga una toma a tierra correcta.

El cableado a tierra de debería estar firmem a la toma de tierra de Una toma de tierra in provocar electrocual

El cableado a tierra del aire acondicionado debería estar firmemente conectado

a la toma de tierra de la alimentación.

Una toma de tierra inadecuada puede provocar electrocución u otros riesgos.

Operación

No intente desconectar nunca el aire acondicionado desconectando la alimentación.

Esta actuación puede provocar riesgo de electrocución o incendio.

No utilice el interruptor con las manos mojadas.

Puede provocar electrocución.

no conecte el aire a una toma múltiple; se prohíbe explícitamente usar un cable extensor. Tampoco puede compartirse la toma con otros aparatos eléctricos.

Puede provocar electrocución, sobrecalentamiento, riesgo de incendio, u otros accidentes

Antes de enchufar la unidad, asegúrese de que no tenga polvo y que esté bien enchufada

Si hay polvo en la toma o si la toma no está bien colocada, puede provocar electrocución o incendio.

No presione, tire, dañe, caliente ni modifique el cable de alimentación.

Puede provocar electrocución, sobrecalentamiento, incendio, etc. Si el cable de alimentación está dañado o debe reemplazarse por otro motivo, asegúrese de que personal de servicio autorizado realice el cambio.

No use nunca un fusible con capacidad incorrecte ni otros hilos metálicos. Hilo de

incorrecte ni otros Hilo de cobre

El uso de hilos metálicos o de cobre para el fusible puede provocar un mal funcionamiento o incendio.

MANUAL DE USUARIO

Aire acondicionado de pared

Procure que la luz del sol y el aire caliente no entren en la haDurante el enfriamiento, deberían usarse cortinas o persianas para bloquear la luz del sol.	Procure minimizar la generación de calor durante el enfriamiento.Ponga las fuentes de calor fuera de la habitación.	No use fogones de carbón en la sala del aire acondicionado.Podría provocar una combustión incompleta.
No ponga insecticidas, pinturas ni otros aerosoles inflamables cerca del aire acondicionado ni los rocie directamente al aire acondicionado.Puede provocar incendios.	Cuando sea necesario usar el aire acondicionado y fogones de carbón en la misma sala, asegúrese de tener una buena ventilación.Una mala ventilación puede provocar falta de oxígeno y otros riesgos.	Antes de realizar mantenimiento en el aire acondicionado, desconéctelo de la alimentación. No limpie nunca la unidad cuando el ventilador funcione a altas velocidades.
No introduzca objetos en las ranuras de aire.Si el ventilador funciona a alta velocidad, la introducción puede provocar accidentes.	Ajuste correctamente la dirección del aire.Ajuste correctamente las direcciones vertical y horizontal del aire para obtener una temperatura ambiente homogénea.	No se exponga al aire frío durante mucho tiempoPuede provocar incomodidades peligrosas para su salud.
no limpie el aire acondicionado con agua.Puede provocar electrocución.	No acople, cuelgue ni pegue objetos al aire acondicionado.Podría caer y provocar accidentes o heridas.	Compruebe cuidadosamente las estructuras de soporte de la unidad.En caso de daños, las estructuras d soporte deben repararse de inmediato para evitar que caiga la unidad, lo que podría provocar heridas u otros accidentes.
No se siente en la unidad exterior no ponga objetos encima.La caída de la unidad o d objetos puede provocar heridas y otros accidentes.	No use las sustancias siguientes:Agua caliente (más de 40°C)El uso de agua caliente deformará o decolorará el aire acondicionado.Gasolina, disolventes, benceno y agentes pulidores, etcEstas sustancias deformarán el aire acondicionado o causarán rayadas.	Desconecte cuando la unidad no esté en uso un periodo prolongado para garantizar la seguridad.Al desconectar, asegúrese de que el aire acondicionado esté apagado.

Extracción y reparación

• Cuando sea necesaria la extracción o reparación, contacte con su vendedor o con personal de mantenimiento e instalación autorizado.
• En caso de sucesos anormales (olor o incendio) detenga de inmediato la unidad, desconecte la corriente y contacte con su vendedor o con personal de mantenimiento e instalación autorizado.

MANUAL DE USUARIO

Aire acondicionado de pared

[ Nombre de las piezas y funciones ]

Unidad interior Parrilla de retorno Toma el aire interior Filtro de aire Sensor de temperatura ambiente Indicadores operativos/rendimiento Sensor de mando a distancia Aleta de ajuste de dirección horizontal de aire Tubo de drenaje Drena el agua de deshumidificación Aleta de ajuste de dirección vertical de aire Cable de alimentación Salida aire El aire sale por aquí Mando a distancia inalámbrico Unidad exterior Entrada de aire En superficies lateral y posterior Conexión de tubería refrigerante, cable eléctrico Salida de descarga de aire Instrucciones de uso Cómo abrir Cómo cerrar Presione la parrilla de entrada de aire abajo y presione ambos lados de la parrilla en la parte inferior. Tecla de emergencia

Presione ligeramente ambos lados de la parrilla de entrada de aire en la parte inferior y tírela a un lado hasta notar resistencia.

Este botón puede usarse como medida de emergencia para encender/apagar la unidad cuando el mando a distancia no esté disponible.

- Nota: No abra la parrilla en un ángulo superior a 60 grados. No manipule las unidades con excesiva fuerza.

【 Nombre de las piezas y funciones】

Indicador OPERATION MODE Indica el modo de operación seleccionado Fan speed Indica el volumen de aire seleccionado. Indicador TIEM Durante el funcionamiento TEMPORIZADOR muestra el TEMPORIZADOR. En funcionamiento normal muestra HORA. Botón SET TEMPERATURE Este botón establece la temperatura ambiente. Botón SLEEP Este botón cambia a funcionamiento REPOSO. Botón AUTOSTRAT Arranque automático a la hora seleccionada. Botón AUTO STOP Automatic stop at selected time. Botón CLK Configurar reloj Botón RST Reinicia el sistema Abra la tapa Proceso de transmisión Indicador TEMPERATURE Indica la temperatura establecida (no se muestra temperatura cuando el modo de operación sea AUTO) Indicador AIR FLOW Indica el modo de aletas. Botón ON/OFF Inicia y detiene el funcionamiento. Botón VANE CONTROL Cambia el modo de aletas. Botón OPERATION MODE Al pulsar este botón cambia el modo en el orden siguiente. (AUTO)→(FRÍO)→(SECO)→(CALOR)/(VENTILADOR) Botón FAN SPEED Establece el volumen de aire. Botón SWING Ajusta la dirección de oscilación del aire. Botón TIME SET Establece la hora actual y el inicio o detención automático. NOTA La ilustración anterior muestra todas las indicaciones como explicación, pero de hecho solo las partes pertinentes se indican. Cuando el aire acondicionado sea un modelo solo de enfriamiento, CALOR cambia a VENTILADOR

Apunte el mando a distancia al sensor de la unidad.

Cuando se reciba la señal correctamente, la unidad emitirá un sonido de recepción.

【 Uso del mando a distancia 】

Funciona seleccionando automáticamente el modo de funcionamiento (SECO, FRÍO, o CALOR, VENTILADOR) según la temperatura ambiente. Apunte el mando a distancia al aire acondicionado.

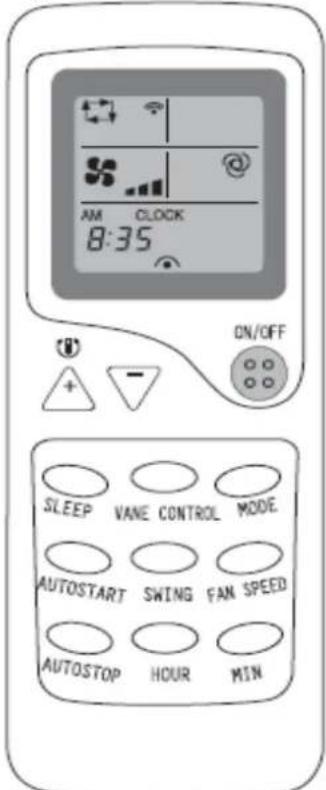

AM CLOCK 8:35 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

1 Pulse encendido/apagado.

Cuando la unidad no esté en modo AUTO SELECCIÓN.

2 Pulse MODO. Póngalo en "AUTO SELECCIÓN"

Cuando se muestre “”, el aire acondicionado se controla automáticamente a temperature óptima

Para detener: Pulse encendido/apagado.

El funcionamiento del modo AUTO SELECCIÓN puede realizarse pulsando encendido/apagado la siguiente vez.

Cuando no se muestre “”, pulse MODO para establecer el modo de funcionamiento automático “”.

Cada vez que se pulse el botón, el modo de operación cambia en secuencia, de "☐" (AUTO), (FRÍO), (SECO) / (VENTILADOR)

Si no le gusta el funcionamiento del modo AUTO SELECCIÓN, cambie a CALOR, SECO o FRÍO.

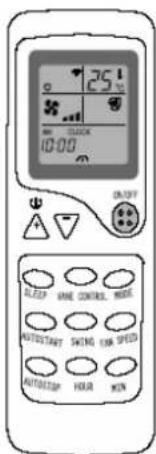

Ajuste de temperatura durante SELECCIÓN AUTOMÁTICA

Para ajustar la temperatura durante el funcionamiento SELECCIÓN AUTOMÁTICA, pulse "△"o "▽"

Pulse "△" una vez, la temperatura aumenta en 1°C

Pulse "▽" dos veces, la temperatura disminuye en 1°C

Modo Frío/Calor(Ventilador)/Seco Con el mando a distancia apuntando al aire acondicionado.

25 IN TRACK 10:00 AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START AUTO START

- En funcionamiento de sólo enfriamiento, el modo CALOR no está disponible, y se reemplaza por el modo VENTILADOR

1	Pulse encendido/apagado.

2	Pulse MODO para seleccionar el modo de funcionamiento. (FRÍO, SECO, CALOR/VENTILADOR, AUTO)

3	Pulse △ o √Para establecer la temperatura deseada pulse
	CALOR FRÍO
	16°C-31°C	16°C-31°C

Si selecciona CONT, la temperatura ambiente no se control, y funciona continuamente.

4 Pulse VELOCIDAD VENTILADOR.

Establezca el volumen de aire deseado.

Para detener: Pulse encendido/apagado.

Cambiar el modo: El modo puede cambiarse aunque el aire acondicionado no esté funcionando.

Ajuste de la dirección del aire

Ajuste de la dirección vertical del aire

La dirección vertical puede ajustarse usando el CONTROL DE ALETA en el mando a distancia. Este botón pasa por los modos como se indica a continuación:

Para cambiar la velocidad de CONTROL DE ALETA pulse el botón VELOCIDAD DE VENTILADOR.

Cada vez que se pulse el botón, la velocidad del ventilador cambia secuencialmente en [Ba] [Med] [Al] @[AUTO],

Para enfriar toda la habitación, use el modo (AL), (MODO FRÍO). Si el ruido de la unidad en funcionamiento le molesta para dormir, use el modo REPOSO.

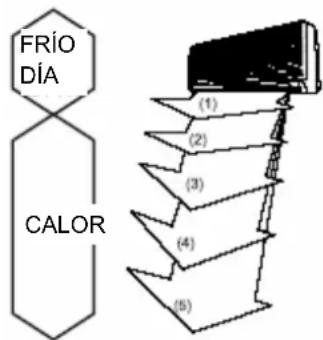

Alcance de ALETA HORIZONTAL

recomendado.

Use en Ⓞ (AUTO)

posiciones ▶ (1) o √(2)

en modos FRÍO o SEÇO y

posiciones ↗ (3) a ↗ (5) en

CALOR cuando lo ajuste a sus necesidades.

FRÍO DÍA CALOR (1) (2) (3) (4) (5)

NOTA

• En funcionamiento de enfriamiento, cuando el aire acondicionado se use con CONTROL DE ALETA hacia abajo (4) o (5) durante 1 hora, la dirección de CONTROL DE ALETA se coloca automáticamente en recto para evitar que el agua condensada gotee.
• Ajuste la dirección vertical de CONTROL DE ALETA mediante el mando a distancia. Si las aletas horizontales se mueven manualmente, puede provocar problemas.
• En funcionamiento calefacción, si la temperatura de la salida de aire es demasiado baja, o al descongelar, la posición de la aleta horizontal se coloca en (1)

Ajuste de dirección de aire izquierda/derecha

Ajuste la dirección cambiando manualmente la aleta de ajuste de dirección izquierda/derecha.

Cuando ajuste la dirección, detenga el aire acondicionado.

AJUSTE DE OSCILACIÓN

Pulse OSCILACIÓN

• Para detener el modo de funcionamiento OSCILACIÓN;
  Pulse OSCILACIÓN de nuevo
• Si se pulsa OSCILACIÓN durante la oscilación

ESTABLECER HORA ACTUAL

Tras instalar las baterías, la hora actual se pone automáticamente a las 12:00 AM. Ejemplo: Poner 10:30 AM.

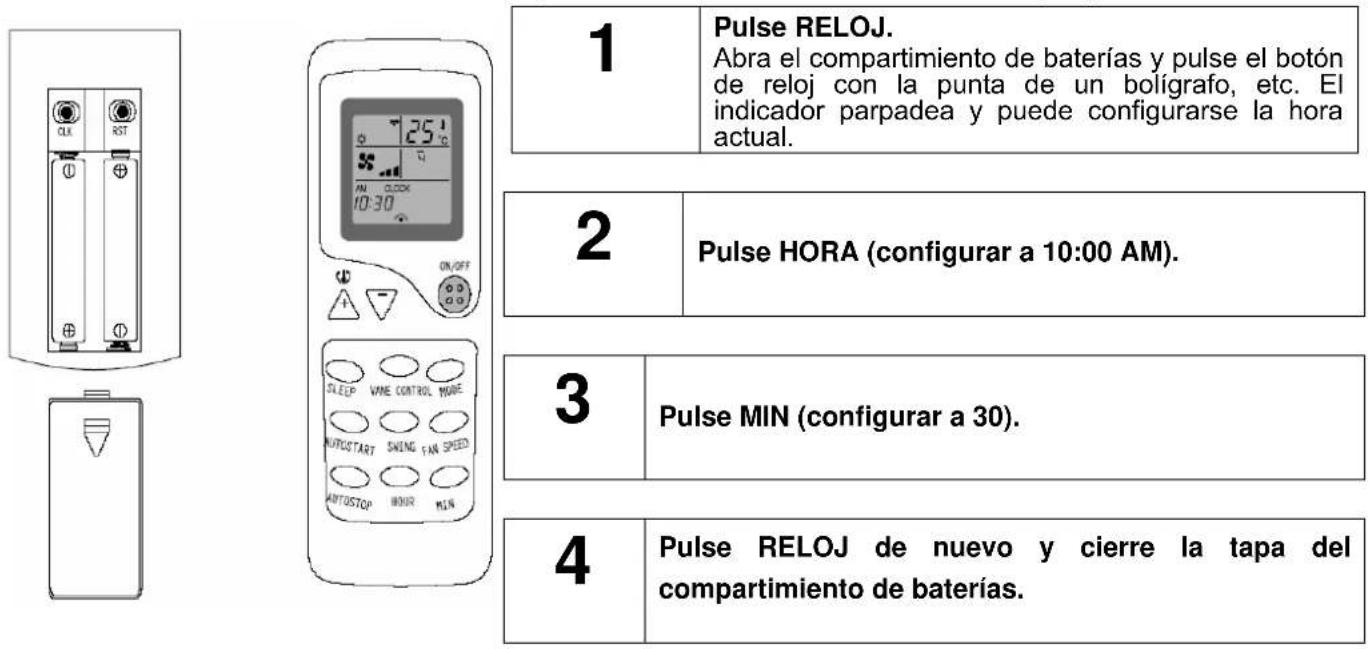

1 Pulse RELOJ. Abra el compartimiento de baterías y pulse el botón de reloj con la punta de un bolígrafo, etc. El indicador parpadea y puede configurarse la hora actual. 2 Pulse HORA (configurar a 10:00 AM). 3 Pulse MIN (configurar a 30). 4 Pulse RELOJ de nuevo y cierre la tapa del compartimiento de baterías.

NOTA: El temporizador funciona de acuerdo con la hora actual. Asegúrese de poner la hora correcta.

Use este modo para reducer el ruido de funcionamiento cuando duerme, etc.

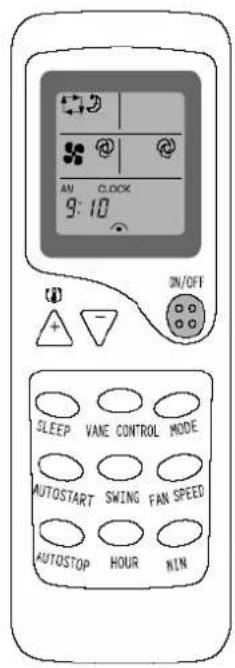

9:10 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

Pulse

REPOSO

Para detener el modo reposo:

Pulse REPOSO de nuevo.

El sonido del flujo de aire de la unidad interior se reducirá. Cuando se pulse FAN SPEED en modo SLEEP, de detendrá el modo SLEEP.

Nota

Use el modo reposo cuando vaya a dormir. Si se usa este modo durante el día, se redice la capacidad, ya que la temperatura ambiente es demasiado alta. (MODO FRÍO).

MANUAL DE USUARIO

Aire acondicionado de pared

Configuración adecuada para dormir, al llegar a casa o a la mañana siguiente, etc.

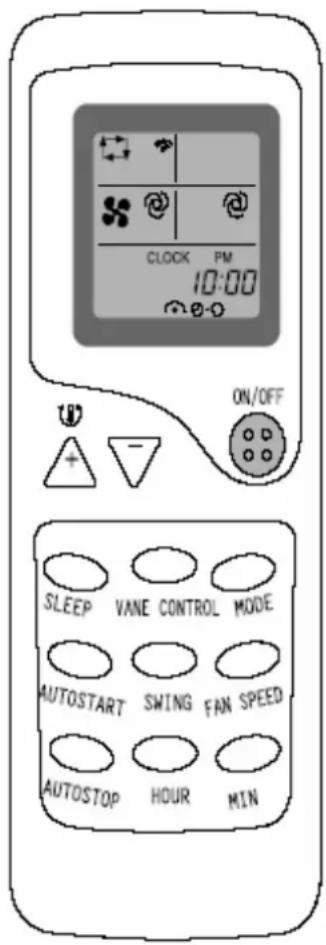

CLOCK PM 10:00 ON/OFF SLEEP VANE CONTROL MODE AUTOSTART SWING FAN SPEED AUTOSTOP HOUR MIN

Como configurar el temporizador ENCENDIDO

1

Pulse INICIO AUTOMÁTICO para establecer el modo temporizador de encendido durante el uso.

Cada vez que se pulse el botón, el temporizador de encendido alterna entre ENCENDIDO y APAGADO.

2

Establezca la hora del temporizador con los botones HORA y MIN.

Cada vez que se pulse HORA, la hora aumenta en 1 hora; cada vez que se pulse MIN, la hora aumenta en 10 minutos.

- Para desactivar el temporizador de encendido:

Pulse INICIO AUTOMÁTICO para desactivar el temporizador.

Como configurar el temporizador APAGADO

1

Pulse DETENCIÓN AUTOMÁTICA para establecer el modo temporizador de apagado durante el funcionamiento.

Cada vez que se pulse HORA, la hora aumenta en 1 hora.

Cada vez que se pulse MIN, la hora aumenta en 10 minutos.

2

Establezca la hora del temporizador con los botones HORA y MIN.

Cada vez que se pulse HORA, la hora aumenta en 1 hora; cada vez que se pulse MIN, la hora aumenta en 10 minutos.

- Para desactivar el temporizador APAGADO:

Pulse DETENCIÓN AUTOMÁTICA para desactivar el temporizador.

Programación de temporizador

Los temporizadores de encendido y apagado pueden usarse combinados. La hora establecida a la que se llegue primero funcionará en primer lugar (la marca indica el orden de funcionamiento de temporizador.)

- Si no se ha configurado la hora actual, el temporizador no puede funcionar.

【 Características del funcionamiento calefacción 】

Principios y funcionamiento básico

• La unidad absorbe calor del aire exterior y lo transfiere al interior para calentar el aire de la habitación. Las capacidades de calefacción mediante este principio de bombeo de calor varían con el aumento/disminución de la temperatura exterior.
• Se necesita un tiempo relativamente corto para que la circulación de aire caliente aumente la temperatura ambiente.
• Cuando la temperatura ambiente sea muy baja, el sistema puede usarse con otros dispositivos calefactores. Debe mantenerse una buena ventilación para garantizar la seguridad y evitar accidentes.

Descongelación

Cuando la temperatura exterior sea muy baja y la humedad muy alta, se producirá escarcha en el intercambio de calor de la unidad exterior, lo que afecta negativamente a la eficacia de la calefacción. En este caso, sse activará la función de descongelación automática. El funcionamiento calefactor se detendrá durante 5-10 minutos para descongelar.

• Los ventiladores de las unidades exterior e interior se detendrán. Durante la operación de descongelación, la luz piloto parpadeará lentamente.
• Durante la descongelación, la unidad exterior puede generar algo de vapor; se debe a la rápida descongelación y no es una avería.
• Tras completar el proceso de descongelación, continua el funcionamiento de calefacción.

【Mantenimiento】

El aire acondicionado debe estar apagado y desenchufado de la corriente antes de realizar mantenimiento.

Antes de la temporada de uso

Tras la temporada de uso

Limpieza de la pantalla de filtro de aire (el intervalo estándar debería ser dos semanas).

1 Compruebe si hay bloqueos en la entrada y la salida de las unidades interior y exterior.

2 Compruebe si el soporte de instalación está corroído u oxidado.
3 Compruebe si la máquina tiene una buena toma a tierra.
4 Compruebe si el filtro de aire está limpio.
5 Conecte a la corriente.
6 Introduzca baterías en el mando a distancia.

1 Saque la pantalla de filtro de aire de la unidad.

• Presione suavemente los extremo inferiores de la parrilla y ábrala.
• Tire suavemente de la pantalla de filtro de aire y sáquela hacia usted.

e nos de ia

2 Limpie el filtro de aire. Si la pantalla está muy sucia, use agua tibia (unos 30 °C) para limpiarla. Séquela por completo tras limpiarla.

Nota:

• No use agua hirviendo para limpiar la pantalla
• No la seque al fuego.
• No use demasiada fuerza al tirar y estirar la pantalla.

3 Instale el filtro de aire

Usar la unidad sin el filtro de aire ensuciará el interior de la unidad, lo que puede provocar un funcionamiento inadecuado o daños a la unidad

Limpie el aire acondicionado

• Use un trapo suave y seco para limpiar el aire acondicionado, o una aspiradora.
• Si el aire acondicionado está muy sucio, use un trapo y mójelo en detergente neutro doméstico para limpiarlo.

Tras la temporada de uso

1. Ponga la temperatura a 30°C y úselo en modo ventilador aproximadamente medio día.

Para secar el interior de la unidad

1. Apague la unidad.

El aire acondicionado consumirá unos 5W de electricidad tras apagar la máquina. Por motivos de ahorro de energía y seguridad, se recomienda desconectarlo durante las temporadas sin uso.

1. Limpie e instale el filtro de aire.

2. Limpie las unidades interior y exterior.

1. Saque las baterías del mando a distancia.

Nota:

Si el filtro de aire está bloqueado por polvo o suciedad, se verán afectados el enfriamiento y calefacción, y el ruido y consumo de funcionamiento aumentarán.

Por lo tanto, debería limpiarse regularmente el filtro de aire.

【Tratamiento de llamada de asistencia】

Compruebe lo siguiente antes de solicitar servicio postventa a su vendedor.

El aire acondicionado no funciona. ¿Está enchufado a una toma? ¿Está la hora en "ENCENDIDO"? ¿Hay un fallo de corriente o ha saltado un plomo?

Enfría o calienta poco. ¿Es la temperatura establecida correcta? TEMP adecuada ¿Están limpios los filtros de aire (no bloqueados) ? ¿Están abiertas las puertas o ventanas?

Enfría poco. ¿Entra la luz del sol directa a la habitación? ¿Hay una fuente de calor en la habitación? ¿Hay demasiada gente en la habitación?

La temperatura ambiente no puede controlarse (demasiado frío o caliente) ¿Es la configuración de temperatura ambiente demasiado alta o baja?

Si el aire acondicionado sigue sin funcionar correctamente tras realizar estas comprobaciones, si las dudas persisten tras consultar la página 11 o si se dan los casos mencionados a continuación, apague el aparato y contacte con su distribuidor.

Casos que precisan contactar de inmediato con el distribuidor

Desconecte de inmediato de la alimentación e informe a su distribuidor en los casos siguientes:

El fusible o el cortocircuito salta a El menudo salta	enchufe o cable están muy calientes	El aislamiento del cable o enchufe
Se producen averías en la TV, radio u otros dispositivos.	El interruptor no funciona.	Ruido anormal durante el funcionamiento
Cuando se observe un mal funcionamiento al pulsar RUN, desconecte y reinicie pasados 3 minutos.

【Recuerde lo siguiente cuando use la unidad】

La unidad no puede reiniciarse inmediatamente después de apagarla (luz piloto encendida)	El reinicio no está disponible durante 3 minutos tras apagar la unidad para protegerlaEl temporizador de protección de tres minutos incorporado al microordenador actúa automáticamente, A menos que la corriente esté conectada, esta función no actúa.
No se emite aire al iniciar la operación de calefacción	El flujo de aire se detiene para evitar emitir aire frío hasta que el intercambio de aire caliente interior se caliente. (2 a 5 min.) (MANTENER CALOR)
No se emite aire durante 6 a 12 min, en operación de calefacción	Cuando la temperatura exterior sea baja y la humedad elevada, la unidad realiza automáticamente la operación de descongelación. Espere. Durante la descongelación, sale agua o vapor de la unidad exterior.
No sale aire en la operación SECO.	El ventilador interior se detiene a veces para evitar vapor o humedad deshumidificada y ahorrar energía.
Sale niebla en funcionamiento FRÍO.	Este fenómeno se produce cuando la temperatura y humedad de la habitación son muy elevadas, pero desaparece con la disminución de temperatura y humedad.
Se emite olor.	El aire emitido durante el uso puede oler. Este es el olor de cosméticos o tabaco que ha entrado en la unidad.
Se escuchan crujidos.	Se debe al refrigerante que circula por dentro de la unidad.
Se escucha ruido de fracturas, tras una detención de la alimentación o tras desconectar de la corriente.	Se debe a la expansión o contracción de los plásticos.
No puede reiniciarse la operación aunque la alimentación vuelva.	Se ha vaciado la memoria del microordenador. Use el mando a distancia de nuevo para reiniciar el funcionamiento.
Las señales del mando a distancia no se reciben.	La señal del mando a distancia puede no ser recibida cuando el sensor del aire acondicionado esté expuesto a la luz del sol directa o a luz potente. En ese caso, cubra las ventanas o atenúe la luz.
Se puede generar humedad en las parrillas de salida de aire.	Si la unidad funciona un tiempo prolongado con mucha humedad, puede generarse humedad en la salida de aire y gotear.

Prefácio

Procedimento de Ajuste do Tempo Corrente

Indicaciones para la protección del medio ambiente

Este producto no debe desecharse con la basura normal una vez finalizada su vida útil, sino que debe depositarse en un punto de recogida selectiva para el reciclaje de aparatos eléctricos y electrónicos, tal como advierte el símbolo que aparece en el producto, en las instrucciones de uso o en el embalaje. Los materiales se pueden reutilizar según su clasificación. Al reutilizar los aparatos antiguos, ya sea de forma material o de cualquier otra forma, contribuye de manera importante a la protección de nuestro medio ambiente. Infórmese en su ayuntamiento sobre los puntos de eliminación de residuos correspondientes.
