MANUALE UTENTE AC-5498 TRISTAR

DIAGNÓSTICO AUTOMÁTICO

Congratulazioni e grazie per aver comprato questo prodotto di alta qualità. La preghiamo di leggere attentamente il manuale d'istruzioni cosicché possa utilizzare al meglio l'apparecchio. Questo manuale include tutte le istruzioni necessarie e i consigli per utilizzare, pulire ed effettuare la manutenzione di questo apparecchio. Se segue queste istruzioni avrà la garanzia di un risultato eccellente, le farà risparmiare tempo e le eviterà problemi. Ci auguriamo che ottenga grandi soddisfazioni dall'utilizzo di questo apparecchio.

service

Puoi trovare tutte le informazioni e le parti sostituibili su www.service.tristar.eu!

Una risposta a tutte le tue domande

Consigli e trucchi su come usare il prodotto

Ordina le parti da sostituire per il tuo prodotto online

Registrati per gli aggiornamenti del software per il tuo prodotto

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

• Leggere attentamente il manuale istruzioni prima di mettere in funzione l'apparecchio. Conservare istruzioni, certificato di garanzia, ricevuta di acquisto e, se possibile, la scatola con l'imballaggio interno.

• L'apparecchio non deve essere utilizzato da persone (compresi i bambini) con ridotte abilità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, se non sotto la supervisione e le istruzioni sull'uso dell'apparecchio fornite dalla persona responsabile della loro sicurezza.

• Il produttore non è responsabile di eventuali danni e lesioni conseguenti alla mancata osservanza delle istruzioni.

• Per proteggere i bambini dai pericoli derivanti dalle apparecchiature elettriche, non lasciare mai l'apparecchio senza sorveglianza. Collocare quindi l'apparecchio in un luogo non accessibile ai bambini. Non lasciare il cavo penzoloni.
• Collocare l'apparecchio su una superficie stabile e piana.
• Far effettuare tutte le riparazioni da un riparazione qualificato (*).
• Conservare l'apparecchio in ambiente asciutto.
• Assicurarsi che il voltaggio dell'apparecchio corrisponda a quello della vostra rete domestica. Tensione nominale: AC220-240V 50Hz. La presa deve essere almeno 16 A o 10 A a protezione lenta.
• L'apparecchio è conforme agli standard sui campi elettromagnetici (EMF). Se utilizzato in modo corretto e secondo le istruzioni del manuale, l'apparecchio è sicuro secondo i controlli effettuati fino al momento.
• Non spostare mai l'apparecchio tirandolo per il cavo e controllare che il cavo non possa rimanere impigliato.
• Per proteggervi da scosse elettriche, non immergere cavo, spina o apparecchio in acqua o altri liquidi.
• Non utilizzare l'apparecchio se il cavo o la spina sono danneggiati oppure in caso di anomalie o danni di qualunque tipo. Per evitare pericoli, far sostituire un cavo o una spina danneggiati da un tecnico autorizzato (*). Non riparare l'apparecchio da soli.
• L'uso di accessori non consigliati dal produttore può provocare lesioni e invalidare la garanzia.
• Sfilare la spina dalla presa prima di sostituire parti durante la manutenzione.
• I bambini devono essere supervisionati per assicurarsi che non giochi con l'apparecchio.
• L'apparecchio può essere usato dai bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali, mentali con

TRISTAR Airconditioning

mancanza di esperienza e conoscenza se viene loro data la giusta supervision o istruzione riguardo l'uso dell'apparecchio in modo sicuro e la comprensione dei rischi coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non deve essere effettuata da bambini a meno che non siano maggiori di 8 anni e supervisionati.

• Non utilizzare l'apparecchio in esterni.
* Riparazione competente qualificato: reparto post-vendite del produttore o dell'importatore o qualunque persona qualificata, approvata e competente per eseguire questo tipo di riparazioni per evitare pericoli. In ogni caso, restituire personalmente l'apparecchio all'riparazione.

DESCRIZIONE DELLE PARTI

1. Pannello di comando
2. Impugnatura
3. Serbatoio dell'acqua
4. Uscita aria
5. Filtri aria
6. Uscita aria scarico
7. Ingresso aria
8. Alloggiamento cavo
9. Punto di spurgo
10. Flessibile
11. Collegamento flessibile
12. Coperchio
13. Distanziale finestra
14. Tubo spurgo
15. Filtro al carbone
16. Telecomando

1. Tasto ON/OFF (alimentazione)
2. Tasto Mode (funzione)
3. Tasto temperatura su
4. Tasto temperatura giù
5. Tasto Speed (ventilazione)
6. Indicatore funzionament Timer
7. Tasto fuznione sleep.
8. Finestra display
9. Indicatore modalità automatica
10. Indicatore modalità raffreddamento

11. Indicatore modalità ventola

12. Indicatore ventilazione alta

13. Indicatore ventilazione media
14. Indicatore ventilazione bassa
15. Indicatore modalità timer
16. Indicatore funzionamento Sleep
17. Indicatore acqua max

TELECOMANDO

Inserire la batteria nel telecomando dietro la linguetta nella parte posteriore. Puntare il telecomando verso l'apparecchio e selezionare le funzioni desiderate sul telecomando.

1. Display
2. Tasto ON/OFF
3. Tasto impostazione temperatura
4. Tasto funzione timer.
5. Tasto fuznione sleep.
6. Tasto funzione, raffreddamento, ventilazione o modo automatico.
7. Tasto comando velocità ventola.

34 35 36 37 38 39 40 TRISTAR 61

Manuale untente

IT AC-5498

TRISTAR Airconditioning

PRIMA DEL PRIMO UTILIZZO

Quando viene fissato o spostato, il dispositivo non può essere sistemato orizzontalmente o inclinato a più di 45° né capovolto. Il circuito refrigerante viene controllato per la tenuta.

SPECIFICHE TECNICHE

Capacità di raffreddamento: 12.000 BTU / 3,5 KW

Consumo energetico/Ampere: 1.340 W / 6.14 A

Volume dell'aria (velocità max): 480 M³/H

Alimentazione: 220\~240V, 50 Hz

Timer: 1\~24 ore

Temperatura di esercizio: 18\~32 °C

PRIMA DELL'USO

• Collocare l'apparecchio su una superficie stabile con una luce libera di almeno 30 cm. Collocare l'apparecchio in posizione verticale.
• Lasciar riposare l'apparecchio dopo il trasporto per almeno 4 ore prima di collegarlo all'alimentazione. L'armadietto deve rimanere asciutto.
• Controllare che il cavo di alimentazione non sia arrotolato nel relativo alloggiamento, per evitare che si surriscaldi. Inserire sempre la spina in una presa con messa a terra.
• Non collocare mai l'apparecchio vicino a sorgenti di calore o alla luce diretta del sole.

INSTALLAZIONE DEL FILTRO A CARBONE ATTIVO

1. Rimuovere il telaio del filtro dell'aria dall'unità.
2. Dividere il supporto del filtro dal telaio del filtro.
3. Estrarre il filtro a carbone attivo dalla custodia in plastica.
4. Inserire il filtro a carbone attivo nel telaio del filtro.
5. Fissare il filtro rimontando il supporto sul telaio del filtro.
6. Rimontare il telaio del filtro all'interno dell'unità.

MONTAGGIO DEGLI ACCESSORI DI SCARICO.

- L'impianto aria condizionata raffredda l'aria della stanza in cui è collocato. Il calore assorbito dall'impianto deve essere espulso al'esterno della stanza in cui è collocato l'apparecchio.

• Durante il raffreddamento dell'aria calda si forma acqua di condensa, la maggior parte della quale viene trasportata all'esterno insieme all'aria calda. In condizioni di elevate umidità, non tutta la condensa viene trasportata all'esterno insieme all'aria calda; il serbatoio dell'acqua deve essere svuotato periodicamente.
• La procedura da applicare è descritta fase per fase nel capitolo "Spurgo della condensa".

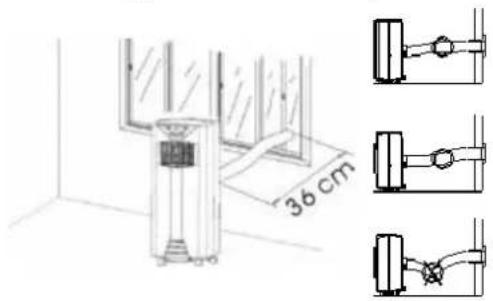

• Vi sono modi diversi di trasportare l'aria calda al di fuori della stanza:
• Fissare il flessibile all'uscita aria calda dell'apparecchio. Fissare il flessibile fuori dalla finestra o fuori da una porta. La capacità di raffreddamento non sarà ottimale, poiché l'aria calda esterna fluirà nell'area fresca.
• Collocare il distanziale finestra nella sezione aperta della finestra. Inserire il flessibile nel collegamento del flessibile. La capacità di raffreddamento è ottimale. Fornire una distanza massima di 36 cm tra apparecchio e finestre o parete esterna.
• Praticare un foro del diametro di 152 mm nella parete esterna e inserire il tubo attraverso il foro. La capacità di raffreddamento è ora ottimale. Collocare il coperchio sulla parte esterna della parete. Quando l'apparecchio non è utilizzato, collocare il coperchio sul foro.

36 cm

• Controllare che il flessibile non sia piegato né il flusso di aria impedito.
  • Non fissare prolunghe al flessibile.

• Durante il raffreddamento dell'aria calda, si può formare condensa. La maggior parte della condensa viene trasportata con l'aria calda all'esterno. A elevate percentuali di umidità, non tutta la condensa viene trasportata all'esterno insieme all'aria calda; il serbatoio dell'acqua deve essere vuotato periodicamente.
• Se il serbatoio condensa è pieno, si accende la spia acqua max sul pannello di comando, si sente un suono e l'apparecchio si spegne. Il serbatoio condensa ha una portata max di 1,7 l.

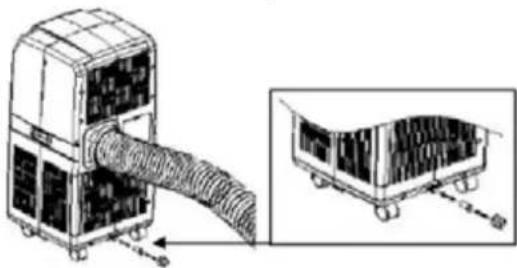

• Girare il volantino spurgo condensa su OFF. Collocare un contenitore sotto il beccuccio e togliere il tappo in gomma dal beccuccio. L'acqua fuoriesce. Quando il contenitore è pieno, rimettere il tappo, svuotare il contenitore e spurgare il resto dell'acqua.
• Se la condensa deve essere rimossa continuamente, collocare il flessibile condensazione sul beccuccio. Non rimuovere il tappo in gomma. Il flessibile spurgo condensa può essere allungato con un altro flessibile (non in dotazione). Può essere collegato a un dispositivo di spurgo o portato all'esterno. Controllare che il flessibile non sia piegato verso l'alto.

• Inserire sempre la spina in una presa con messa a terra.
• Premere il pulsante ON/OFF; l'unità funzionerà in modalità di raffreddamento con velocità della ventola bassa; la temperatura preimpostata è di 24°C.
• Gli indicatori delle funzioni in corso si accendono contemporaneamente. *NOTA: la finestra del display mostra la temperatura ambiente, da 0°C a 50°C
• Per spegnere l'unità, premere nuovamente il pulsante ON/OFF.

IMPOSTAZIONE MODALITÀ/FUNZIONE

• Premere il pulsante MODE per selezionare la modalità di funzionamento desiderata: raffreddamento o ventola.
• Si accenderà la spia della modalità prescelta.

IMPOSTAZIONE DELLA TEMPERATURA

• Premere il pulsante 'Temperatura su' o 'Temperatura giù' per regolare la temperatura desiderata.
• La finestra display mostra la temperatura impostata quando si preme il pulsante 'Temperatura su' o 'Temperatura giù'. Altrimenti, mostrerà sempre la temperatura ambiente.
• La temperatura preimpostata di questa apparecchiatura è: 24°C per il raffreddamento

IMPOSTAZIONE DELLA VELOCITÀ DI VENTILAZIONE

Premere il pulsate SPEED per scegliere la velocità di ventilazione desiderata: alta o bassa. Si accenderà la spia della velocità di ventilazione prescelta

IMPOSTAZIONE DEL TIMER

• Premere il pulsante TIMER per impostare il tempo di funzionamento desiderato (da 1 a 24 ore; si accenderà la spia del timer). Una volta raggiunto il tempo impostato, la macchina si spegnerà automaticamente. Se si preme il pulsante TIMER, la finestra del display indicherà il tempo impostato (in ore). Se non si preme il pulsante TIMER, l'unità funzionerà in modo continuativo
• Premendo il timer senza attivare le altre funzioni, è possibile preimpostare (PRE-SET) l'orario di funzionamento dell'apparecchiatura. Ad esempio, se si imposta il timer su '2', l'unità si attiverà automaticamente dopo 2 ore

FUNZIONE DI SPEGNIMENTO AUTOMATICO (SLEEP)

• In modalità di raffreddamento, premendo il pulsante SLEEP, la temperatura impostata aumenterà di 1°C nella prima ora e di ancora di 1°C nella seconda ora, quindi si manterrà a quella temperatura.

• In modalità sleep, la ventilazione sarà tenuta a bassa velocità. Premere nuovamente il pulsante SLEEP per riportare la temperatura e la velocità della ventola ai valori preselezionati.

• L'unità si spegnerà automaticamente dopo il funzionamento in modalità SLEEP per 12 ore.

• Si osservi che la funzione sleep non è disponibile mentre l'unità si trova in modalità di ventilazione, deumidificazione o automatica. La funzione sleep è disponibile solo in modalità di raffreddamento.
• Quando la macchina si trova in modalità Sleep, la velocità della ventola tornerà a essere bassa (LOW).

AUTODIAGNOSTICA

Questo apparecchio è dotato di funzione autodiagnostica. In caso di malfunzionamento della macchina, sul display a LED appare la dicitura "E1" o "E2". Se ciò dovesse accadere, rivolgersi al centro di assistenza tecnica.

INCREMENTO DELL'EFFICIENZA

Questa unità è dotata della funzione di "incremento dell'efficienza energetica": aggiungendo acqua al serbatoio dell'acqua come illustrato in basso, l'efficienza energetica può essere incrementata enormemente, con notevole risparmio energetico ed economico.

1. Aprire lo sportello del serbatoio dell'acqua
2. Estrarre il serbatoio dell'acqua
3. Svitare il rubinetto del serbatoio e riempire quest'ultimo con acqua pulita

• Per prolungare la durata del compressore, dopo aver spento l'unità, attendere almeno 3 minuti prima di riaccenderla.
• Il sistema di raffreddamento si spegne se la temperatura ambiente è inferiore a quella impostata. Tuttavia, la ventilazione continua a funzionare al livello impostato. Se la temperatura ambiente supera il livello selezionato, il raffreddamento tornerà a funzionare.

PULIZIA E MANUTENZIONE

• Sfilare sempre la spina dalla presa prima di pulire l'apparecchio.
• Pulire l'esterno con un panno umido. Non utilizzare mai pagliette e detergenti abrasivi, lana di acciaio o spugne abrasive per non danneggiare l'apparecchio. Non immergere l'apparecchio in acqua o altri liquidi.
• Togliere il filtro dall'apparecchio e lavarlo con acqua tiepida e sapone; lasciar asciugare il filtro completamente prima di rimontarlo. Accendere l'apparecchio senza filtri. Se l'apparecchio viene rimessato al termine della stagione, spurgare l'acqua di condensa e inserire il cavo nel relativo alloggiamento.

ELENCO CONTROLLO GUASTI

IL CONDIZIONATORE D'ARIA NON FUNZIONA

Il condizionatore d'aria è collegato alla presa elettrica?

C'è un'interruzione di corrente?

L'indicatore comp / "acqua piena" lampeggia?

La temperatura ambiente è inferiore a quella impostata?

L'APPARECCHIATURA SEMBRA AVERE PRESTAZIONI SCARSE

È presente la luce diretta del sole? (abbassare le tende).

TRISTAR Airconditioning

Ci sono molte finestre o porte aperte?

Ci sono troppe persone nella stanza?

C'è qualcosa nella stanza che produce molto calore?

L'APPARECCHIATURA SEMBRA NON PRODURRE ALCUN EFFETTO

Il filtro antipolvere è contaminato?

La presa d'ingresso o uscita aria è bloccata?

La temperatura ambiente è inferiore a quella selezionata?

TROPPO RUMOROSA

L'apparecchiatura è posizionata in modo da creare vibrazioni?

Il pavimento su cui poggia l'apparecchiatura non è uniforme??

IL COMPRESSORE NON FUNZIONA.

In questo caso, è possibile che sia attiva la protezione da surriscaldamento del compressore. Attendere che la temperatura diminuisca.

GARANZIA

• Questo prodotto è garantito per 24 mesi. La garanzia è valida se il prodotto viene utilizzato in accordo alle istruzioni e per lo scopo per il quale è stato realizzato. Inoltre, deve essere fornita la prova di acquisto originale (fattura, scontrino o ricevuta) riportante la data di acquisto, il nome del rivenditore e il codice del prodotto.
• Per i dettagli delle condizioni di garanzia, consultare il nostro sito web: www.service.tristar.eu

LINEE GUIDA PER LA PROTEZIONE AMBIENTALE

Al termine del suo utilizzo questo apparecchio non deve essere gettato tra l rifiuti domestici, ma deve essere

consegnato ad un punto centrale di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche domestiche. Questo simbolo sull'apparecchio, il manuale di istruzioni e la confezione mettono in evidenza questo problema importante. I materiali usati in questo apparecchio possono essere riciclati. Riciclando i dispositivi domestici puoi contribuire alla protezione del nostro ambiente. Contattare le autorità locali per informazioni in merito ai punti di raccolta.

CONFEZIONE

La confezione è riciclabile al 100%, restituire la confezione separatamente.

PRODOTTO

Questo apparecchio è contrassegnato da un marchio corrispondente alla Direttiva Europea 2012/19/EU sui Rifiuti delle Apparecchiature Elettriche ed Elettroniche (WEEE). Assicurarne il corretto riciclo aiuterà a prevenire possibili conseguenze negative all'ambiente e alla salute.

DICHIARAZIONE EC DI CONFORMITÀ

L'apparecchio è stato progettato, prodotto e commercializzato in accordo alle norme di sicurezza previste dalla Direttiva Bassa Tensione "N° 2006/95/EC, i requisiti di protezione previsti dalla Direttiva EMC 2004/108/EC "Compatibilità elettromagnetica" e i requisiti previsti dalla Direttiva 93/68/EEC.
