| Typ av produkt | Högtryckstvätt |
| Varumärke | Annovi Reverberi / Stanley Fatmax |
| Modell | 14131 (SFXPW20E / SXFPW20PE) |
| Vikt | 11,2 kg |
| Elanslutning | 220-240 V ~ 50/60 Hz, 2 kW |
| Drift-/maximalt tryck | 11 MPa / 14 MPa (140 bar) |
| Nominellt / maximalt flöde | 5,5 l/min / 7,33 l/min |
| Max. temperatur på inkommande vatten | 50 °C |
| Elektrisk skyddsklass | II (dubbel isolering) |
| Motorns skyddsindex | IPX5 |
| Garanterad ljudeffektnivå | 87 dB(A) |
| Ljudtrycksnivå (LPA) | 78,8 dB(A) |
| Vibrationer (K=1 m/s²) | < 2,5 m/s² |
| Rekylkraft från pistol | 18 N |
| Huvudfunktioner | Högtryckstvätt, rengöringsmedelssug, justerbart munstycke, roterande munstycke (tillval), totalt stoppsystem (TSS) enligt modell |
| Säkerhet | Säkerhetsventil, termoskydd, pistolens säkerhetsspärr, startanordning |
| Underhåll och rengöring | Rengöring av munstycke (medföljande nål), rengöring av vattenfilter, påfyllning av olja (om sådan finns), vinterförvaring med frostskyddsmedel |
| Reservdelar och reparerbarhet | Använd endast originaldelar från Annovi Reverberi. Byt packningar, slangar, munstycke etc. hos en auktoriserad verkstad. |
| Allmän information | Hushålls- och professionellt bruk beroende på modell. CE-märkt. Garanti enligt lokal lagstiftning. Manual tillgänglig på 24 språk. |
Vanliga frågor - Stanley Fatmax 14131 Annovi Reverberi
Användarfrågor om Stanley Fatmax 14131 Annovi Reverberi
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Högtryckstvätt i PDF-format gratis! Hitta din manual Stanley Fatmax 14131 - Annovi Reverberi och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. Stanley Fatmax 14131 av märket Annovi Reverberi.
BRUKSANVISNING Stanley Fatmax 14131 Annovi Reverberi
C13 Rengoringsanordning
C6 Vandfilter
C14 Hjul
C7 Udstyring til rengoring at slanger
C15 Tube med smrefedt
Indstil startanordningen i pos. (ON/l) for at:
a) starte motoren (pà modeller.uden TSS)
b) forberede motoren til start (på modeller med TSS).
5.3.1 Tilbehör (hvis fälger med leveringen - se fig. 1)
C1 Verktoy for rengjaring av spraytedyse
C9 Adapter
C2 Rotordyse
- Oppstartsanordning (H)
Oppstartanordningenhindrer enutilsiktetbrukavmaskinen.
Advarsel -fare!
Ikke forsak á endre sikkerhetsventilens kalibrering
pà noen mâte.
- Sikkherhets- og/eller trykkbegrenningsventil.
6.4.1 Ved bruk av skjateledninger
-Oppstartsanordning(H).
Drei oppstartsanzordningen til pos. (1 ON) for Å
a) starte motoren (for modeller uten TSS-utstyr)
Garantien dekker ikke feil forarsaket av uller som resultat av:
1.1 Maskinen som du har inforskaffat ar en hogtechnologisk produit som ar konstruerad av en av Europas ledande tillverkare av hogtryckstvattar. For att fä den basta nyttan av din maskin, läs noggrant dessa rader som vi har sammanstätt och folj dem alltid vid varje användningstillfälle. Vidta alla de försiktighetsaatgärder som erfordras for att värna om din egen och andras sakerhet i maskinens omedelbara närhet i samband med anslutning, användning och underhäll. Läs och iakta sakerhetsanvisingarna noggrant aftersom försummelse av dessa kan äventyra manniskors hälsa och sakerhet eller orsaka ekonomiska skador.
2 INFORMATIONSSKYLTAR OCH SYMBOLER
2.1 lakta informationsskyltar och symboler på maskinen och iBruksanvisningen.
Endast de symboler som berör den införskaffade maskinen Återfinns på maskinen och i bruksanvisningen. Kontrollera att maskinens symboler och informationsskyltar alltid är på plats och att de går att lasa. Byt ut dem om det behövs och se till att placera de nya skyltarna)där de gamla satt.
Varning-fara!
Läs bruksanvisingen noggrant fore användning.
Symbol E2 (om den finns i fig. 1) - anger att maskinen ar avsedd for professionellt bruk. Den som anvanderenna typ av maskin maste vara erfaren och kanna till hur maskinen fungerar, anvands och underhalls samt ha kannedom om gallande lagar och standarder. Maskinen ar inte avsedd att anvandas av barn eller personer med nedsatt fysisk, sensorisk erler mental funktionsfornaga, ellr som saknar erfarenhet och kunskap.
Symbol E3 (fig. 1) - anger att maskinen ar avsedd for iced professionell bruk (hushallsbruk). Maskinen fär användas av personer med nedsatt fysisk, sensorisk erler mental funktionsförmåga, aller som saknar erfarenhet och kunskap, om de ar under uppsikt ell er har blivit informerade om saker användning av maskinen och Förstär vilka riskerenna denna användning medfor.
Rörliga delar. Vidröre ej.
0 Fränslagen strombrytare
Garanterad ljudeffektnivå
Forbudssymbol som informerar användaren om att nationella bestämmelser kan iuda anslutning av maskinen till dricksvattennätet.
Varningssymbol som päminner användaren om att inte rikta vattensträlen mot personer, djur, elustrustning aller den använda maskinen.
Maskinen tillhör isolerklass II. Det betyder att den ar försedd med en forständt ell pel isolering (endast om symbolen finns på maskinen).
Maskinen tillhör isolerklass I. Det betyder att den ar försedd med en jordledare ast om symbolen finns på maskinen).
Maskinen ar i overensstammelse med gallande EU-direktiv.
Symbol E1 - anger att maskinen inte fär bortskaffas som hushållsavfall. Maskinen ämnas tillbaka till Återförsäljaren vid inköp av en ny maskin. Maskinens elektriska elektroniska komponenter fär inte Återanvändas for otillätnaändamål aftersom de häller hällsovådliga ämnen.
Använd hörskyydd.
Använd skyddsmask.
Använd andningsskydd.
Använd skyddshandskar.
Använd skyddsskor.
Använd skyddskläder.
3 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER
3.1 VARNINGSFÖRESKRIFTER: VAD DU INTE FÄR GÖRA
3.1.1 VARNING! Håll barn under uppsikt. De fär INTE använda eller leka med maskinen.
3.1.2 VARNING! Tryckstrålar kan vara farlga om de används på fel satt.
3.1.3 VARNING! ANVAND INTE maskinen tillsammans med vatskor som ar lattantändiga, giftiga eller vilkas egenskaper ar oforenliga med en korrekt fonction av maskinen. Det ar forbjudet att anvanda maskinen i potentiellt lattantändiga eller explosiva utrymmen.
3.1.4 VARNING! EXPLOSIONSRISK SPRUTA INTE lattantändliga vätskor.
3.1.5 VARNING! RIKTA INTE vattenstralen mot personer aller djur.
3.1.6 VARNING! RIKTA INTE vattensträlen mot maskinen, elkomponenter eller mot andra elutrustninger.
3.1.7 VARNING! ANVAND INTE maskinen inom en aktionsradie dar det befindner sig personer som inte har på sig skyddiskläder.
3.1.8 VArInG! RIKTA INTE stralen mot dig sjalv aller andra for att rengora klader ell er skor.
3.1.9 VARNING! ANVÄND INTE maskinen utomhus vid regn.
3.1.10 VARNING! Maskinen fär INTE användas av barn, okunniga personer eller av nagon som inte har LAST och FörstättBruksanvisningen.
3.1.11 VARNING! TA INTE i stickkontakten och/eller eluttaget med vata hander.
3.1.12 VARNING! ANVÄND INTE maskinen om elkabeln är skadad. En skadad elkabel skaybytas ut av tillverkaren, en auktoriserad serviceverkstad aller behörig personalfor att undvika fara for sakerheten.
3.1.13 VARNING! Använd INTE maskinen om en elkabel eller viktiga delar som t.ex. sakerhetsanordninger, högtrycksslangar eller tvättistol ar skadade.
3.1.14 VARNING! SPÄRRA INTE tvättpistolens spak i funktionsläge.

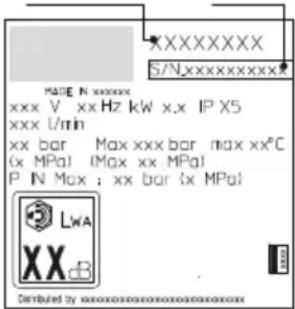

3.1.15 VARNING! Kontrollera att maskinen ar utrustad med typskylt. I annat fall maste du kontakta Återförsäljaren. Maskiner som saknar typskylt fär INTE användas eftersom de inte ar godkända och darüber potentiellt farliga.
3.1.16 VARNING! Mixtra INTE med reglerventilen och sakerhetsanordningarna eller anders deras kalibrering.
3.1.17 VARNING! Åndra INTE originaldiametern på munstyckets stråle.
3.1.18 VARNING! Flytta INTE maskinen genom att dra i ELKABELN.
3.1.19 VArNing! Se till att inga motorfordon kor over hogtrycksslangen.
3.1.20 VARNING! Flytta INTE maskinen genom att dra i hogtrycksslangen.
3.1.21 VARNING! Det ar potentiellt farligt att rikta hogtrycksstrålen mot dack, dackventiler och andra trycksatta delar. Undvik att använda det roterande munstyetcket och häll strålen på min. 30 cm avständ under rengöringen.
3.1.22 VARNING! Det ar forbjudet att använda piratreservdilar erler reservdlar som inte ar avsedda for modellen. Det ar forbjudet att gora andringar på maskinen. Vid andringar bortfaller EG-försakran om overensstammelse och tillverkaren befrias是从 civil- och straffrättsligt ansvar.
3.2 VARNINGSFÖRESKRIFTER: VAD DU SKA GÖRA
3.2.1 VArnInG! Samtiga strömförande delar SKA SKYDDAS mot vattensträlen.
3.2.2 VARNING! Elanslutningen ske utforas av en behörig elektriker i overensstammelse med standard IEC 60364-1. Det ska finnas en jordfelsbrytare som bryter eltilförseln till maskinen om laktion mot jord overskrider 30mA i 30~ms . Installera alternatively en anordning for kontroll av jordningskretsen.
3.2.3 VARNING! Maskinen kan orsaka nätstörningar I SAMBAND med start.
3.2.4 VARNING! Användning av en jordfelsbrytare (30 mA) ger att extra personligt skydd.
3.2.5 VArInG! Vid modellerutan stickkontakt sca installationen utforas av en fackman.
3.2.6 VARNING! Använd endast godkända förlängningsladdar med lamplig tvärsnittsarea.
3.2.7 VArNing! Sla alltid fran strombrytaren nar maskinen lamnas utan uppsikt.
3.2.8
WARNING! Hogtrycksstrålen kan lossa delar som slungas ivag. Använd darüber alltid skyddskläder och personlig skyddsutrustning.
3.2.9 VARNING! DRA UT stickkontakten ur eluttaget innan det utfors arbeten pa maskinen.
3.2.10 VARNING! TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen.
3.2.11 VARNING! FÖLJ anvisingarna frän det lokala vattenverket. Enligt standard IEC 60335-2-79 fär maskinen endastanslutas direkt till detallmännadricksvattenätet om vattenledningen omfattar en backventil med tömningsmöjlighet av typ BA i överensstammelse med standard EN 12729. Backventilen kan beställas frän tillverkaren.
3.2.12 VARNING! Vattnet som har runnit genom backventilen ar inte drickbart.
3.2.13 VARNING! Underhalb och/eller reparation av elkomponenter fär ENDAST göras av behörig personal.
3.2.14 VARNING! SLÄPP UT resttrycket innan slangen lossas frän maskinen.
3.2.15 VARNING! KONTROLLERA fore varje användning av maskinen och med jämna mellanrum att samtiga skruvar ar ordentligt Åtdragna och att det inte finns slittna eller skadade komponenter.
3.2.16 VARNING! ANVÄND endast rengöringsmedel som ar kompatibla med det material som högtrycksslangens/elmabelns holje ar gjort av.
3.2.17 VARNING! FÖRSÄKRA dig om att personer och djur befindner sig på minst 15 meters avständ.
3.2.18 VARNING! Maskinen ar konstruerad for att användas tillsammans med de rengöringsmedel som levereras eller reckommenderas av tillverkaren. Användning av andra rengöringsmedel eller kemiskaprodukter kan påverka maskinens sakra Funktion negativt.
3.2.19 VARNING! Undvik att rengöringsmedlet kommt i kontakt med huden och i synnerhet med ögonen! Vidkontakt med ögonen, skölj med rent vatten och uppsök omedelbart lakare!
3.2.20 VARNING! Hogtrycksslangar, kopplingar och skarvkopplingar ar viktiga for maskinens sakra Funktion. Använd endast hogtrycksslangar, kopplingar och skarvkopplingar som rekommenderas av tillverkaren.
3.2.21 VARNING! Garantera maskinens sakra Funktion genom att endast anvanda originalreservdelar som levereras av tillverkaren eller har godkänts av tillverkaren.
3.2.22 VARNING! Olampliga fängningssladdar kan vara farliga. Valjen fängningssladd som lampar sig for utomhusbruk. Forsakra dig om att anslutningen forblir torr och på avstand frän marken. Det rekommenderas att använda en kabelvinda for detta andamål som häller uttaget på minst 60 mm avstand frän marken.
3.2.23 VARNING! Stäng av maskinen och frankoppla den fran elnätet före montering, rengöring,installing,underhäll,forvaring och transport.
3.2.24 VARNING! För in rörrensaren till det roda market innan maskinen slås på.
4 ALLMÄN INFORMATION (FIG. 1)/SID.3
4.1 Användning av bruksanvisningen
Bruksanvisingen ar en viktig del av maskinen och ske sparas for framtida bruk. LasigenomBruksanvisingen fore installation och anvandning av maskinen. Bruksanvisingen ske alltid medfolja vid ev. agarbyte.
4.2 Leverans
Maskinen levereras delvis nedmonterad i en kartong.
I fig. 1 visas vilka delar som medfoljer vid leveransen.
A1 Bruks- och underhãllsanvisning
A2 Sakerhetsbestammelser
A3 Forsakran on overensstammelse
A4 Garantivillkor
4.3 Bortskaffande av emballage
Emballaget är miljövänligt och atervinningsbart. Bortskaffa det enlgit installationslandets gällande miljölagstiftning.
5 TEKNISK INFORMATION (FIG.1)/SID.3
5.1 Avsedd användning
Maskinen ar avsedd for hushallsbruk for rengoring av fordon, maskiner, batar, bygninger o.s.v. Den tar bort ingrodd smuts med hjalp av rent vatten och kemiska rengoringsmedel som ar biologiskt nedbrytbara.
Fordonsmotorer fär endast rengöras om det anecd vattnet bortskaffas,enigt gällande miljolagstiftning.
Vattentemperatur vid inloppet: Se maskinens typskylt.
Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa.
- Omgivningstemperatur vid Funktion: over 0^ .
Maskinen ar i overensstammelse med standard IEC 60335-1 och IEC 60335-2-79.
5.2 Anvandare
Symbolen i fig. 1 anger om maskinen ar avsedd for professionell bruk erer hushallsbruk.
5.3 Huvuddelar
B2 Tryckrör
B3 Tvattpistol med sparr
B4 Elkabel med stickkontakt (beroende på modell)
B5 Hogtrycksslang
B6 Behallare for rengoringsmedel (beroende pa modell)
B7 Oljeplugg (beroende på modell)
E Munstycke
F Reglage for rengingsmedel (beroende pa modell)
G Reglage für arbetstryck (beroende på modell)
L Vattenfilter
5.3.1 Tillbehör (om de medfoljer vid leveransen - se fig. 1)
C1 Rengöringsverktyg for munstycke
C9 Adapter
C2 Roterande munstycke
C10 Skruvar och muttrar
C3 Handtag
C12 Spak
C4 Borste
C13 Behallare for rengoringsmodel
C5 Slangyinda
C14 Hjul
C6 Vattensug
C15 Tub med smorjett
C7 Rorrensare
C16 Manometern
C8 Borste for stora ytor
C17 Adapter
5.4 Sakerhetsanordninger
- Startanordning (H)
Startanordningen forhindrar oavsiktlg användning av maskinen.
Varning-fara! Mixtra inte med kalibrering.
- Sakerhets- och/eller overtrycksventil.
Sächerhetsventilen ar även en övertrycksventil.
När tvättpistol stängs av öppnas sakerhetsventilen och vattnet cirkular frän pumpens insug eröms ut på marken. - Termostatisk ventil (D1 beroende på modell)
Om vattentemperaturen overskrider den temperatur som har fastställs av tillverkaren, tommer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mangd kallt vatten tills korrekt temperatur har aterställs.
- Sparr (D): Skyddar mot oavsiktlaga vattenstrålar.
- Überhettningsskydd: Stoppar maskinen i handelse av overbelastning.
6 INSTALLATION (FIG. 2)/SID. 4-5
6.1 Montering
Varning-fara!
Maskinen ske vara kopplad fran elnätet vid all installeh montering.
Se fig. 2 for monteringssekvensen.
6.2 Montering av avluftningspluggar (beroende på modell)
For att undvika oljelackage levereras maskinen med oljepafyllingshalen igensatta med roda pluggar som shaersattas med de avluftningspluggar som medfoljer vid leveransen.
6.3 Montering av roterande munstycke
(beroende pa modell).
Det roterande munstcyket ökar rengöringseffekten.
Användning av det roterande munstyetck kan medföra en tryck sänkning på 25% i forhällande till det tryck som erhälls med det reglerbara munstyetck. Användning av det roterande munstyetck ökar dock rengöringseffekten tack vare vattenstrålens roterande verkan.
6.4 Elanslutting
Varning-fara!
Kontrollera att natspaffening i ditt hem overensstammer paffeningen och frekvensen (V / Hz) pa typskylten (fig. 2).
6.4.1 Vid bruk av forlängningssladdar
Använd forlängningsladdar och stickkontakter med kapslingsklass IPX5.
Tvärnsittsarean på forlängningssladden skara varapropotionell mot langden, d.v.s. ju langre forlängningssladddesto störte tvärnsittsarea.Se tabell I.
6.5 Vattenanslutting
Varning-fara!
Sug endast in filtrerat eller rent vatten. Vattenkransenitet skia overensstämma med pumpens kapacitet.
Maskinen sk placeras sà nara vattenledningen som möjligt.
6.5.1 Anslutningshal
Vattenutlopp (OUTLET)
Vatteninlopp med filter (INLET)
6.5.2 Anslutting till det allmnna vattennatet
Maskinen far endast anslutas direkt till det allmanna dricksvattennatet om vattenledningen omfattar en backventil med tomningsmolligeh entigt gallande standarder. Forsakra dig om att slangen har min. 13 mm, ar forstarkt och ar max. 25 m lang.
6.5.3 Insug av vatten fran oppna behallare
1) Skruva fast sugslangen med filtret på vatteninloppet (INLET) och sänk ned den welt i behällaren.
2) Avlufta maskinen:
a) Skruva loss tryckroret.
b) Sla pa maskinen och oppna tvattpistolen tills vattnet somkommen ut ar utan luftbubblor.
3) Stäng av maskinen och skruva Åter fast tryckröret.
Obs: Max. sughojd ar 0,5 m. Det rekommenderas att fylla sugslangen fore användningen.
7 INSTÄLLNINGAR (FIG. 3)/SID. 6
7.1 Inställning av munstykce (beroende på modell)
Ställ in vattenstrålen med munstystcket (E).
Fördela rengöringsmedlet med korrekt tryck genom att satta mun-stycket (E) (beroende pa modell) i lage" " erler montera behällaren for rengöringsmedel (C13) (beroende pa modell) enligt
STANLEY
FATMAX
Bruksanvisning
anvisiningarna i figuren.
Ställ in mängden rengöringsmedel som skafordelas med reglaget (F) (beroende pa modell).
7.3 Reglage for arbetstryck (beroende pa modell)
Ställ in arbetstrycket med reglaget (G). Trycket anges pa manometern (beroende pa modell).
8 INFORMATION OM ANVÄNDNING (FIG. 4)/SID. 6
8.1 Reglage
-Startanordning(H).
Satt startanordningen i läge (ON/l) for att utföra foljande:
a) starta motorn (pa modellerutan TSS-anordning)
b) forbereda motorn for start (pa modeller med TSS-anordning).
Om startanordningen ar forsedd med lysdiod skeenna tandas.
Satt startanordningen i läge (OFF/0) for att avbryta maskinens Funktion.
Om startanordningen ar forsedd med lysdiod ske denna slackas.
- Spak für vattensträle (I).
Varning-fara!
Maskinen sk placeras pa ett sakert och stadigt underlag anvisingarna i fig. 4.
8.2 Start (se fig. 4)
1) Oppna vattenkranen welt.
2) Frigör spärren (D).
3) Hall tvattpistolen oppen nagra sekunder och starta maskinen med startanordningen (ON/I).
Varning-fara!
Kontrolera fore start av maskinen att den fores korrekt med vatten. Anvandning av maskinenutan vatten kan skada den. Tack inte over ventilationsoppningarna under anvandning.
TSS-modeller: TSS-modeller med automatiskt avbrott av tillforseln:
När tväppistolen stängs, stängs elmotorn av automatiskt av det dynamiska trycket.
När tvättpistolen öppnas görtryckfallet att elmotorn startup automatiskt. Trycket skapas på nytt med en liters fördröjning.
- For att garantera en perfect Funktion av TSS-anordningen maste det gå minst 4 -5 sekunder mellan stängning och öppning av tvättipistolen.
For att undvika skador på maskinen fär den inte torrköras. Kontrollera att maskinen alltid föres korrekt med vatten. For att undvika skador på maskinen p.g.a. ökad vattentemperatur fär vattenstrålen inte avbrytas i mer än 5 minuter njär maskinen används (pà modellerutan TSS-anordning).
8.3 Stopp
1) Satt startanordningen i Iage (OFF/0).
2) Oppa tvattpistolen och slapp ut resttrycket fran rorledningarna.
3) Inkoppla spärren (D).
8.4 Aterstart
1) Frigör spärren (D).
2) Oppna tvattpistolen och slapp ut resttrycket fran rorledningarna.
3) Satt startanordningen i lage (ON/I).
8.5 Avställning
1)Stangvattenkranen.
2) Slapp ut resttrycket fran tvattpistolen tills allt vatten har kommit ut fran maskinen.
3) Stäng av maskinen (OFF/0).
4) Dra ut stickkontakten ur eluttaget.
5) Töm och rengör behällaren für rengöringsmedel after använding. Rengör behällaren genom att anvanda rent vatten istället für rengöringsmedel.
6)Inkopplatvattistolens sparr (D).
8.6 Päfllning och användning av rengöringsmedel
Rengöringsmedlet ske fördelas med de tillbehör och tillvagagängssatt som beskrivs i punkt 7.3.
Användning av en högtrycksslang som är längerän den i maskinens originalutforande eller användning av en forlängningsslang, kan medföra att insuget av rengöringsmedel frän behällaren (beroende på modell) minskar eller upphör helt.
Fyll pa behallaren (B6) med rengoringsmedel med hog biologisk nedbrytbarhet.
Lös upp smutsen genom att applicerca rengöringsmedel pa den torra ytan. Rengör vertikala ytor nedifran och upp. Låt verka i 1 - 2 minutes. Ytan fär inte torka. Använd vattenstrålen med högt tryck och pa minst 30 cm avständ. Börja nedifran. Undvik att sköljvattnet rinner pa de ej rengjorda ytorna.
I vissa fall kan det behovas rengöringsborstar for att fã bort smutsen. Hogtrycksstralen ar inte alltid det basta rengöringssättet aftersom den kan skada somlga ytor. Undvik att anvanda det reglerbara munstyckets riktade stråe och det roterande munstcycket pa ömtäliga och lackerade delar amat pa trycksatta delar (dack, dackventiler o.s.v.).
En bra rengöringseffekt beror lika mycket pa vattentrycket som vattenmängden.
9 UNDERHALL (FIG.5)/SID.279
De underhällsmoment som inte tas upp i detta kapitel skä góras av en auktoriserad serviceverkstad.
Varning-fara!
Dra ut stickkontakten ur eluttaget innan det utfors arbete pa maskinen.
9.1 Rengöring av munstycke
1) Lossa tryckroret fran tvattpistolen.
2) Avlagsna smutsen immunstckets hal med verktyget (C1).
Kontrollera sugfiltret (L) och rengöringsmedlets filter (beroende på modell) fore varje användning och rengör vid behov enigt anvisingarna.
9.3 Frigora motorn (beroende på modell)
Om maskinen inte används på en langre tid, kan det bildas kalkavlagringar som fär motorn att kärva. Vrid på motoraxeln med verktyget (M) for att frigörä motorn.
9.4 Pafyllning av olja (beroende på modell)
Fyll pa olja genom oljepafyllningsshalet upp till korrekt niva.
Körigenom maskinen med iche korroderande och giftfri frostskyddsvatska fore vinterforvaringen.
Forvara maskinen pa en torr plats och skyddad frn frost.
10 FÖRVARING OCH TRANSPORT (FIG. 5)/SID. 279
Forvara tillbehoren enligt anvisingarna i fig.5.
Transportera maskinen enligt anvisingarna i fig. 5.
| Fel Orsak Åtgård | ||
| Pumpen arbetar inte med inställt tryck. | Munstycket År utslitet. Byt ut munstycket. | |
| Vattenfiltret År smutsigt. Rengör filtre (L) (fig. 5). | ||
| Vatten tillförseln År otillräcklig. Öppna vattenkranen helt. | ||
| Luft sugs in. Kontrolera kopplingarna. | ||
| Luft i pumpen. | Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta)därefter maskinen. | |
| Munstycket År felifständt. Ställ in munstycket (E) i lage (+) (fig. 3). | ||
| Den termostatiska ventilen har utlösts. Invänta äterställningen av korrekt vattentemperatur. | ||
| Sughöjden frän den öppna behällaren År over 0,5 m. Minska sughöjden. | ||
| Pumpen har tryckvariationer. | Vatten sugs in frän en yttre behällare. Anslut maskinen till vattenätet. | |
| Vatten temperaturen vid inloppet År forhög. Sänk temperatu ren. | ||
| Munstycket År tilläppt. Rengör munstycket (fig. 5). | ||
| Sugfiltret (L) År smutsigt. Rengör filtre (L) (fig. 5). | ||
| Motorn brummar men startar inte. | Otilräcklig natspänning. | Kontrolera att natspänningen överensstämmer med typskylten (fig. 2). |
| Spänningsfall på grund av fändngningssladd. Kontrolera forängningsladdens egenskaper. | ||
| Maskinen har inte används pågressive. | Kontakta en auktoriserad serviceverkstad. | |
| Problem med TSS-anordning. | Kontakta en auktoriserad serviceverkstad. | |
| Elmotorn startar inte. | Spänning saknas. | Kontrolera att natspänning finns och att stickkontakten är ordentligt isatt i eluttaget (*). |
| Problem med TSS-anordning. | Kontakta en auktoriserad serviceverkstad. | |
| Maskinen har inte används pågressive. | Stick in verktyget (M) (beroende på modell) i det bakre hålet für att frigör elmotorn (fig. 5). | |
| Vattenläückage. | Uslitna packningar. | Kontakta en auktoriserad serviceverkstadfor byte av packningarna. |
| Säkerhetsventilen med fri tömning har utlösts. | Kontakta en auktoriserad serviceverkstad. | |
| Oljud. | Vattentemperaturen År forhög. | Sänk temperaturen (se tekniksa specifikationer). |
| Oljeläückage. | Uslitna packningar. | Kontakta en auktoriserad serviceverkstad. |
| Endast for TSS-modeller: Maskinen starterf fast tvättpistolen År stängd. | Defekt täthet på högtryckssidan erler i pumpsystemet. | Kontakta en auktoriserad serviceverkstad. |
| Endast for TSS-modeller: När du drar i tvättipolens spakkommen det inte ut vatten (med ansluten vattenslang). | Munstycket År tilläppt. Rengör munstycket (fig. 5). | |
| Det sugs inte in rengöringsmedel. | Det reglerbara munstycket År inställt på högt tryck. | Ställ in munstycket (E) i lage" " (fig. 3). |
| Rengöringsmedlet År fortröglfytande. | Späd med vatten. | |
| Det används Förängningslangar till högtrycksslangen. | Sätt tillbaka originalslangen. | |
| Kretsen med rengöringsmedel År full av beläggninger erller hopklämd. | Skölj med rent vatten och átgärda ev. hopklämmingar. Kontakta en auktoriserad serviceverkstadom problemet kvarstår. | |
| Detkommen ut vatten frän den termostatiska ventilen. | Vattentemperaturen inuti munstycket har överskridit det angivna max. ∀vardet på typskylten. | Avbryt inte vattenstrålen i mer ø 5 minuter+när maskinen används. |
(*) Om motorn stannar under Funktionen och inte startar om igen sku du vanta 2 - 3 minutes innan du gört nytt startförsök (overhettningsskyddet har utlösts).
Kontakta en auktoriserad serviceverkstad om problemet upprepas.
MODELL SERIENUMMER
12 ANVISNINGAR FÖR ATT INTE SKADA YTORNA
WARNING!
12.1 Användning av maskinen for rengöring av dack kan skada däcken och vara farligt.
12.2 Rikta inte hogtrycksstralen direkt mot däcket.
12.3 Använd alltid maskinen med lagsta tryck vid rengöring i narheten av hjul och dack.
12.4 Använd aldrig turbotryckröret für att rengöra nagon del av fordonet.
12.5 Förytterligare information, laskapitel 8.7 Radforkorrekt renrgoring.
EG-forsakran om overensstammelse
Annovi Reverberi S.p.A., Modena, Italien, forsakrar att foljande maskin/maskiner Stanley:
Maskinbenämming
Högtryckstvatt
Modell nr.
SXFPW20E SXFW20PE
Effektforbrukning 2kW2kW
överensstämmer med följande EU-direktiv:
2006/42/EG, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EG (lagdekret 262/2002).
och att den/de ar tillverkad/tillverkade enligt foljande standarder erler standardiserade dokument:
EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581
Namn pa och adress till den person som ar behörig att ställa samman den tekiska dokumentationen: Stefano Reverberi / AR Verkestallande direktör Via M.L. King 3 - 41122 Modena, Italien
Bedömmingen av overensstammelsentlg EU-direktivet 2000/14/EG har utförtsntlg bilaga V.
Modell nr.
SFXPW20E SXPW20PE
Uppmatt ludeffektniva: 84,5 dB (A) 84,5 dB (A)
Garanterad ljudeffektniva: 87 dB (A) 87 dB (A)
Datum: 2016-03-21
MODENA (I)
Stefano Reverberi
Garanti
Garantins giltighe t regleras av gallande bestammelser i det land darr produkten marknadsfors, om inte annat angs av tillverkaren.
Om Produkten uppvisar material-ller tilverkningsfel som fel som orsakas av bristande overensstammelse med kraven under garantitiden, atar sig tilverkaren att byta ut defekta delar och reparera ell byta ut rimligt slitna produiter.
Garantin omfattar inte forbrkningsmaterial (ventil, kolv, vattenpackning, oljepacking, fjadrar, O-ringar, tillbehor sasom slang, tvattpistol, borstar, hjul o.s.v.).
Garantin omfattar inte fel som orsakas av aller uppstvd:
- felaktig, otilaten aller vardslos anvandning,
- uthyming eller professionell bruk nar maskinen har salts for hushallsbruk,
- forsummelse av underhalsanvisningarna i braksanviseningen,
- reparationer utforda av iche auktoriserad personal ell serviceverkstader,
- använding av reservdelaer erler tillbehör som inte ar original,
- transportskador, skador som orsakas av fremmande foremal aller amnen, olyckor,
- problem med magasinering eller forvaring.
For garantiansprak maste inkopskvittot uppvisas.
For assistans, Sid.: 276.
Tekniska specificationer
| Tekniska spekifikationer | Mättenhet | SXFPW20E - SXFPW20PE |
| Flöde | I/min | 5,5 |
| Max. flöde | I/min | 7,33 |
| Tryck | MPa | 11 |
| Max. tryck | MPa | 14 |
| Effekt | kW | 2 |
| Max. inloppstemperatur | °C | 50 |
| Max. inloppstryck | MPa | 1 |
| Tvättistolens rekylkraft vid max. tryck | N | 18 |
| Typ av pumpolja | kg | - |
| Skyddsklass | - | II/ ☑ |
| Motorns isolation | Klass | F |
| Motorns kapslingsklass | - | IPX5 |
| Spanning | V/Hz | 220-240 50/60 1~ |
| Max. tilläten nätimpedans | Ω | - |
| Ljudtrycksnivå LPA (EN 60704-1)(KPA=2,5 dB(A)) | dB (A) | 78,8 (TBC) |
| Ljudeffektnivå LWA (EN 60704-1)+ (Kw =2,5 dB(A)) | dB (A) | 87 (TBC) |
| Maskinens vibrationer (K=1 m/s2): | m/s2 | <2,5 |
| Vikt | kg | 11,2 |
Med forbehall for tekiska andringar!
