MANUALE UTENTE Stanley Fatmax 14131 Annovi Reverberi
Idropulitrice alta pressione
Istruzioni originali
BodoctpynHaMaunHa
PpeBODHaOpuHnHaJIHnTe NHTpyKmN
Vysokotlaky cistic
1.1 La macchina da Voi acquistata è un prodotto ad alto contento technologico realizzato da una delle più esperte ditte europee di idropulitrici ad alta pressione. Per ottenere il meglio delle prestazioni, abbiamo compilato queste righe da leggere attendamente e osservare a agli utilizzato. In fase di allacciamento, uso e manutenzione della macchina adottare tutte le precauzioni possibili per salvaguardare la propria incolumità e quella delle persone nelle immeditate vicinanze. Leggere attendamente e rispetto are prescrizioni di sicurezza poiché se trascurate possono mettere a rischio la salute e la sicurezza delle persone o provocare danni economici.
2 SEGNALAZIONI DI INFORMAZIONE
2.1 Rispetto le segnalazioni dettate dalle targhe e dai simboli applicati sulla macchina e su queste istruzioni.
Sono presenti sulla macchina e sul libretto solo i symboli opportuni per la macchina acquistata. Verificare che symboli e targhe applicati sulla macchina siano sempre integri e leggibili; in caso contrario, sostituirli applicandoli nella posizione originale.
Attenzione - Pericolo
Leggere attendamente queste istruzioni prima dell'uso.
Icona E2 (se il symbolo è presente in fig. 1) - Indica che la macchina è destinata uso professionale,cisionhe alle persone che hanno esperienza,conoscenza tecnica,noriva,legislativa e in grado di svolgere le attività necessarie all'uso e alla manutenziodella macchina.La presente macchina non è destinata all'uso da parte di personi ampresi i bambini) con capacità fisiche,sensoriali o mentali ridotte,o mancanza di erienza e conoscenze.
Icona E3 (se il symbolo è presente in fig. 1) - Indica che la macchina è destinata so non professionale (domestico). Può essere utilizzata da persone con capacità he, sensoriali o mentali ridotte, o mancanza di esperienza e conoscenze, se sono o sorveglianza o se hanno ricevuto istruzioni sull'uso sicuro della macchina e com-donto i rischi che tale uso comporta.
Organi in movimento. Non toccare.
0 Posizione interrottore spento
Posizione interrottore acceso
Livello di potenza sonora garantito
Divieto, segnala all'utilizzatore che le normative nazionali possono proibire il col-amento del prodotto alla rete di distribuzione dell'acqua potabile.
Segnale di pericolo, segnala all'utilizzatore di non indirizzare il getto d'acqua versuso persone, animali, equipaggiamenti elettrici o versuso il prodotto stesso.
Questo prodotto è di classe di isolamento II. Ciò significica che è equipaggiato con ilisolamento rinnorfizzato o con un doppio isolamento (solo se il symbolo è presente in la macchina).
Questo prodotto è di classe di isolamento I. Ciò significica che è equipaggiato di un duttore di protezione di messa a terra (solo se il symbolo è presente sulla macchina).
Questo prodotto è conforme con le direttive Europee applicabili in materia.
lcona E1 - Indica l'obbligo di non smaltire la macchina come rifiuto urbano; più ricerse riconsegnata al distributore all'atto dell'acquisto di una macchina nuova. Le partite striche ed elettroniche costituenti la macchina non devono essere riutilizzate per usi propri per la presenza di sostanze dannose alla salute.
Utilizzare cuffie di protezione.
Utilizzare maschera di protezione.
Utilizzare dispositivi di protezione dell'apparato respiratorio.
Utilizzare guanti protettivi.
Utilizzare scarpe antiinfortunistiche.
Utilizzare abbigliamento di protezione.
3.1 AVVERENZE: NON FARE
3.1.1 ATTENZIONE. NON permettere l'uso della macchina ai bambini, ma sorvegliarli per accertarsi che non giochino conessa.
3.1.2 ATTENZIONE. I getti a pressione possono essere pericolosi se utilizzati in modo improprio.
3.1.3 ATTENZIONE. NON utilizzare la macchina con fluidi inflammabili, tossici o aventi caratteristiche non compatibili con il corretto funzionamento della macchina stessa. è vietato utilizzato la macchina in atmosfera potenzialmente inflammabile od esplosiva.
3.1.4 ATTENZIONE. PERICOLO DI ESPLOSIONE. NON irrorare liquidi inflammabili.
3.1.5 ATTENZIONE. NON dirigere il getto dell'acqua contro persono o animali.
3.1.6 ATTENZIONE. NON dirigere il getto dell'acqua contro la macchina stessa, parti elettriche o verso altre apparecchiature elettriche.
3.1.7 ATTENZIONE. NON impiegare la macchina entro il raggio in cui si trovano persone che non indossano abbigliamento di protezione.
3.1.8 ATTENZIONE. NON dirigere il getto contro la propria persona o altri per pulire abiti o calzature.
3.1.9 ATTENZIONE. NON utilizzato la macchina all'aperto in caso di pioggia.
3.1.10 ATTENZIONE. La macchina NON può essere azionata da bambini, da incapaci e da coloro che non abbiano fatto e compreso le istruzioni.
3.1.11 ATTENZIONE. NON toccare la spina e/o la presa con le mani bagnate.
3.1.12 ATTENZIONE. NON utilizzare la macchina col cavo elettrico danneggiato. Se il cavo elettrico è danneggiato, deve essere sostituito dal produttore, da un suo Centro Assistenza autorizzato o da persona ugualmente qualificate per evitare pericoli per la sicurezza.
3.1.13 ATTENZIONE. NON impiegare la macchina se un cavo di alimentazione o parti importanti come p.es. dispositivi di sicurezza, tubi ad alta pressione, pistola, risultano danneggiati.
3.1.14 ATTENZIONE. NON bloccare la leva della pistola in posizione di funzionamento.
3.1.15 ATTENZIONE. Controllare che la macchina sia provvista della targhetta caratteristiche, se sprovvista avvertire il rivenditore. Le macchine sprovviste di targhetta NON devono essere usate,essoando anonime e potenzialmente pericolose.
3.1.16 ATTENZIONE. NON manomettere o variare la taratura della valvola di regolazione e dei dispositivi di sicurezza.
3.1.17 ATTENZIONE. NON variare il diametro originale del getto della testina.
3.1.18 ATTENZIONE. NON spostare la macchina tirando il CAVO ELETTRICO.
3.1.19 ATTENZIONE. Evitare il transito di veicoli sul tubo alla pressione.
3.1.20 ATTENZIONE. NON spostare la macchina tirando il tubo alla pressione.
3.1.21 ATTENZIONE. Il getto alla pressione su pneumatici, valvole di pneumatici e altri componenti in pressione è potenzialmente pericoloso. Evitare l'utilizzo del kit ugello rotante eCOMUNQUEmanteuna distanza del getto di almeno 30~cm durante la pulizia.
3.1.22 ATTENZIONE. É vietato utilizzato accessori non originali e non specifici per il modello. É vietato eseguire modifiche alla macchina; l'esecuzione di modifiche fa decadere la Dichiarazione di Conformità ed esonera il costruttore da responsabilità civili e penali.
3.2 AVVERTENZE: DA FARE
3.2.1 ATTENZIONE. Tutte le parti conductrici di corrente DEVONO ESSERE PROTETTE contro il getto dell'acqua.
3.2.2 ATTENZIONE. Il collegamento elettrico dovrà essere eseguito da un elettricista qualificato in conformità alla norma IEC 60364-1. Si raccomanda di prevedere un interruptore differenziale che interrompa l'alimentazione elettrica alla presente macchina se la corrente di dispersione verso terra supera i 30mA per 30~ms , oppure un dispositivo di controllo del circuito di terra.
3.2.3 ATTENZIONE. DURANTE la fase di avviamento, la macchina può essere disturbi in rete.
3.2.4 ATTENZIONE. Il funzionamento con un interrettore differenziale di sicurezza offre una protezione personale supplementare (30 mA).
3.2.5 ATTENZIONE. Nei modelli sprovvisti di spina l'installazione deve essere effettuata da personale qualificato.
3.2.6 ATTENZIONE. Utilizzare solo prolonghe elettriche autorizzate e consezione di conduzione appropriata.
3.2.7 ATTENZIONE. Disinserire sempre l'interruttore quando si lascia la macchina incustodita.
3.2.8
ATTENZIONE. L'alta pressione cui cause il rimbalzo di parti, usare tutti quegli indumenti e protezioni (PPE) che consentano la messa in sicurezza e l'incomità dell'operatore.
3.2.9 ATTENZIONE. Prima di esquire lavori sulla macchina, ESTRARRE la spina.
3.2.10 ATTENZIONE. A causa del rinculo, IMPUGNARE saldamente la pistola quando si tira la leva.
3.2.11 ATTENZIONE. RISPERTTARE le prescrizioni dell'ente locale di distribuzione dell'accua. Secondo la IEC 60335-2-79 la macchina può essere collegata direttamente alla rete pubblica di distribuzione dell'accua potabile solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento tipo BA conforme alla norma EN 12729. Il dispositivo antiriflusso può essere ordinato presso il fabbricante.
3.2.12 ATTENZIONE. L'acqua fluita nei dispositivi antiriflusso non è considerata potabile.
3.2.13 ATTENZIONE. La manutenzione e/o la riparazione dei componenti elettrici DEVE essere effettuata da personale qualificato.
3.2.14 ATTENZIONE. SCARICARE la pressione residua prima di staccare il tubo alla macchina.
3.2.15 ATTENZIONE. CONTROLLARE prima di agli utilizzato e periodicamente il serraggio delle viti ed il buon stato delle parti componenti la macchina, guardare se ci sono parti rotte od usurate.
3.2.16 ATTENZIONE. UTILIZZARE solo detergenti compatibili coi materiali di rivestimento del tubo alla pressione / cavo elettrico.
3.2.17 ATTENZIONE. TENERE persone od animali alla distanza minima di 15 m.
3.2.18 ATTENZIONE. La presente macchina è stata progettata per l'uso con i detergenti forniti o raccomandati dal fabbricante. L'uso di detergenti o prodotti chimici diversi più ave un impatto negativo sulla sua sicurezza.
3.2.19 ATTENZIONE. Evitare il contatto del detergente con la pelle, in particolare con gli occhi! In caso di contatto con gli occhi, risciacquare con acqua pulita e cercare aiuto medico immediato!
3.2.20 ATTENZIONE. I tubi ad alla pressione, i raccordi e i giunti sono importanti per la sicurezza della macchina. Utilizzare esclusivamente tubi ad alta pressione, raccordi e giunti consigliati dal fabbricante.
3.2.21 ATTENZIONE. Per garantire la sicurezza della macchina, utilizzare soltanto ricambi originali del fabbricante o APPROVATI dal medesimo.
3.2.22 ATTENZIONE. I cavi di prolunga inadeguati possono risultare pericolosi. Se s'impiega un cavo di prolunga, scegliere un tipo idoneo per l'uso all'aperto e accertarsi che il collegamento resti asciutto e distante dal terreno. Si raccomanda di utilizzato a tale scopo un avvolgicavo, che mantenga la presa ad almeno 60 mm di distanza dal terreno.
3.2.23 ATTENZIONE. Spagnere la macchina e scollegarla alla sorgente di alimentazione prima di effettuare operazioni di montaggio, pulizia, regolazione, manutenzione, stoccaggio e trasporto.
3.2.24 ATTENZIONE. Inserire il kit pulizia tubazioni fino alla tacco rossa prima di accendere la macchina.
4 INFORMAZIONI GENERALI (FIG.1)/PAGINA 3
4.1 Uso del manuale
Il presente manuale è parte integrante della macchina; conservare per future consulazioni. Leggere attendamente prima dell'installazione/uso. In caso di passaggi di proprieta il Cedente ha l'obbligo di conseignerà il manuale al nuovo proprietario.
4.2 Consegna
La macchina è consegnata all'interno di un imballo di cartone, parzialmente smontata.
La composizione della fornitura è rappresentata in fig.1.
4.2.1 Documentazione a corredo
A1 Manuale di uso e manutenzione
A2 Istruzioni per la sicurezza
A3 Dichiarazione di conformità
A4 Regole garanzia
4.3 Smaltimento degli imballi
I materiali costituenti I'imballo non sono inquinanti per I'ambiente, tuttavia devono essere riciclati o smaltiti secondo la normativa vigente nel paese di utilizzo.
5 INFORMAZIONI TECNICHE (FIG.1)/PAGINA 3
5.1 Uso previsto
La macchina è destinata all'uso individuale per la pulizia di veicoli, machine, natanti, opere murarie ecc., per rimuovere lo sporco tenace con acqua pulita e detergenti chimici biodegradabili.
Il lavaggio di motori di veicoli è consentito solamente se l'acqua sporca viene smaltita secondo le norme vigenti.
- Temperatura acqua in ingresso: vedi targa caratteristiche sulla macchina.
- Pressione acqua in ingresso: min. 0,1 MPa - max. 1 MPa.
- Temperatura ambientale di funzionamento: superiore a 0^ .
La macchina è conforme alla norma IEC 60335-1 e IEC 60335-2-79.
5.2 Operatore
Per identificare l'opercatore addetto all'uso della macchina (professionale o non professionale) vedere l'icona rappresentata in fig. 1.
5.3 Partiprincipali
B2 Lancia
B3 Pistola con sicura
B4 Cavo elettrico con spina (dove previsto)
B5 Tubo alta pressione
B6 Serbatoio detergente (dove previsto)
B7 Tappo olio (dove previsto)
E Testina
F Regolatore detergente (dove previsto)
G Regolatore pressione (dove previsto)
L Filtro acqua
5.3.1 Accessori (se previsti nella fornitura - vedere fig.1)
C1 Utensile pulizia testina
C9 Adattatore
C2 Kit ugello rotante
C10
C11 Staffe
C3 Manico
C12 Leva
C4 Spazzola
C5 Avvolgitubo
C13 Kit detergente
C6 Kit aspiraz.acqua
C14 Ruche
C7 Kit pulizia tubazioni
C15 Tub. grasso lubricante
C8 Kit spazzola per grandi
C16 Manometro
superfici
C17 Adattatoreaccessori
5.4 Dispositivi di sicurezza
Dispositivo di avviamento (H)
positivo di avviamento evita l'uso accidentale della macchina.
Attenzione - pericolo!
Non manomettere o variare la taratura della valvola
di sicurezza.
- Valvola di sicurezza e/o limitatrice di pressione.
La valvola di sicurezza èanche una valvola limitatrice di pressione.
Quando si chiude la pistola, la valvola si après e l'acqua ricircola dall'aspirazione della pompa oppure si scarica a terra.
Valvola termostatica (D1 dove prevista)
Se la temperatura dell'accua supera la temperatura prevista dal costruttore, la valvola termostatica scarica l'accua calda e aspira una quantità di acqua fredda pari all'accua scaricata fino al ripristino della temperatura corretta.
- Sicura (D): evita il getto d'accua occidentale.
- Protezione termica: in caso di sovraccarico la protezione termica, farma la macchina.
6 INSTALLAZIONE (FIG.2)/PAGINA 4-5
6.1 Montaggio
Attenzione - pericolò!
Tutte le operazioni d'installazione e montaggio devono effettuate con la macchina scollegata alla rete elettrica.
Per la sequenza di montaggio vedere fig.2.
6.2 Montaggio dei tappi di sfiato (dove previsto)
Per evitare perdite d'olio, la macchina è consecnata con le bocche di immissione olio chiuse con tappi di colore rosso che devono essere sostituiti con i tappi di sfiato compresi nella fornitura.
6.3 Montaggio dell'ugello rotante
(Per i modelli che ne sono equipaggiati).
Il kit ugello rotante permette di erogare una maggiore potenza di lavaggio.
L'uso dell'ugello rotante cui coincidere con un calo della pressione parial 25% rispetto alla pressione ottenuta con la testina regolabile.
Comunque il suo utilizzo permette di erogare una maggiore potenza di lavaggio grazie all'effetto rotante impresso al getto di acqua.
6.4 Collegamento elettrico
Attenzione - pericolo!
Verificare che la rete elettrica corrisponda al voltaggio frequenza (V-Hz) riportata sulla targa di identificazione.
6.4.1 Utilizzo dei cavi di prolunga
Utilizzare cavi e spine con grado di protezione "IPX5".
La sezione dei cavi di prolonga deve essere proportonzionata alla sua lunghezza; più è lunga, magiore deve essere la sezione. Vedi tabella I.
6.5 Collegamento idrico
Attenzione - pericolò!
Aspirare solamente acqua filtrata o pulita. Il rubinetorelievo acqua deve garantire una erogazione pars alla sua della pompa.
Collocare la macchina il più vicino possibile alla rete idrica di approvvigionamento.
6.5.1 Bocche di collegamento
Uscita acqua (OUTLET)
Entrata acqua con filtrlo (INLET)
6.5.2 Collegamento alla rete idrica pubblica
La macchina può essere collegata direttamente alla rete pubblica di distribuzione dell'acqua potabile solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svotamento conforme alle normative vigenti. Assicurarsi che il tubo sia almeno 0 13mm , che sua rinforzato e che non abbia una lunghezza superiore a 25m
6.5.3 Aspirazione di acqua da contentori aperti
1) Avvitare il tubo di aspirazione con il filtrlo all'entrata dell'accua (INLET) ed immergerlo a fondo nel contentore.
2) Sfiataréla macchina:
a) Svitare la lancia.
b) Avviare la macchina ed apriré la pistola affinché l'acqua che fuoriesce sua priva di bolle d'aria.
3) Spagnere la macchina e riavvitare la lancia.
Note: l'altezza massa di aspirazione è di 0,5 m. É significiato riempire il tubo di aspirazione prima dell'utilizzo.
FATMAX
Manuale utente
7 REGOLAZIONI (FIG.3)/PAGINA 6
7.1 Regolazione della testina (dove previsto)
Agire sulla testina (E) per regolare il getto d'acqua.
7.2 Regolazione erogazione detergente
Per erogare il detergente alla corretta pressione, mettere la testina (E) (dove prevista) in posizione " " oppure montare il kit detergente (C13) (dove previsto) come illustrato in figura.
Agire sul regolatore (F) per dosare la quantità di detergente da erogare (dove previsto).
7.3 Regolazione pressione di lavoro (dove previsto)
Agire sul regolatore (G) per variate la pressione di lavoro. La pressione è indicata dal manometro (se presente).
8 INFORMAZIONI D'USO (FIG.4)/PAGINA 6
8.1 Comandi
Dispositivo di avviamento (H).
Mettere il dispositivo di avviamento in pos. (ON/I) per:
a) avviare il motore (nei modelli nella dispositivo TSS);
b) predisporre al funzionamento il motore (nei modelli provvisti di dispositivo TSS).
Se il disposativo di avviamento è dotato di spia,但这a si deve accendere.
Mettere il dispositiivo di avviamento in pos. (OFF/0) per arrestare il funzionamento della macchina.
Se il disposativo di avviamento è dotato di spia, questa si deve spegnere.
Leva di commando getto d'acqua (I).
Attenzione - pericolo!
La macchina deve funzionare appoggiata su di un piano e stabile, posizionata come indicato in fig.4.
8.2 Avviamento (vedi fig. 4)
1) Apire completeness the rete idrica.
2) Disinserire la sicura (D).
3) Tenere la pistola aperta per alcuni secondi e avviare la macchina con il dispositivo di avviamento (ON/l).
Attenzione - pericolo!
Prima di mettere in funzione la macchina, assicurarsi
che sua correttamente alimentata dall'acqua; l'utilizzo a secco danneggia la macchina; durante il funzionamento non coprige le griglie di ventilazione.
Modelli TSS - Nei modelli TSS, con interruzione automatica della mandata:
- chiudendo la pistola, la pressione dinamica spegne automaticamente il motore elettrico;
- perché la pistola, la caduta di pressione avvia automaticamente il motore e la pressione si riforma con un piccolissimo ritardo;
- per un corretto funzionamento del TSS, le operazioni di chiusura e aperture pistola non devono essere effettuate in un intervallo di tempo inferiore ai 4÷ 5 secondi.
Per evitare danneggiamenti alla macchina evitare il funzionamento a secco e controllare che la macchina sia sempre adeguatamente alimentata con acqua.
Per i modelli alla TSS per evitare danneggiamenti alla macchina dovuti ad aumento della temperatura dell'acqua, non interrompere, con macchina in funzione, il getto d'acqua per un periodo superiore a 5 minuti.
8.3 Arresto
1) Mettere il disposietivo di avviamento in pos. (OFF/0).
2) Aprière la pistola e scaricare la pressione all'internalo delle tubazioni.
3) Inserire la sicura (D).
8.4 Riavviamento
1) Disinserire la sicura (D).
2) Aprire la pistola e lasciare scaricare l'aria presente all'interno
delle tubazioni.
3) Mettere il disposittivo di avviamento in pos. (ON/1).
8.5 Messa fuori servizio
1) Chidere il rubinetto dell'acqua.
2) Scaricare la pressione residua alla pistola fino alla fuoriuscita di tutte l'accua alla macchina.
3) Spagnere la macchina (OFF/0).
4) Estrarre la spina dalla presa.
5) Svuotare e lavare il serbatoio detergente a fine lavoro. Per il lavaggio del serbatoio utilizzato acqua pulita al posto del detergente. 6)Inserire la sicura (D) della pistola.
8.6 Rifornimento e uso del detergente
Il detergente deve essere erogato con gli accessori e secondo le modalità previsti al punto 7.3.
L'uso di un tubo alla pressione più lungo di quello nella dotazione originale della macchina o l'uso di una prolonga tubo supplementare più diminuire o arrestare completamente l'aspirazione del detergente da serbatoio (dove previsto).
Riempire il serbatoio (B6) con detergente ad alta biodegrabilità.
8.7 Consiglio per il corretto lavaggio
Sciogliere lo sporco applicando sulla superficie secca il detergente. Sulle superfici verticali operare dal basso verso l'alto. Lasciare agire per 1÷ 2 minuti,enza lasciare pero asciugare la superficie.Agire con il getto ad alta pressione ad una distanza maggiore di 30~cm cominciando dal basso. Evitare che il risciacquo coli sulle superfici non lavate.
In taluni casi per rimuovere lo sporco è necessaria l'azione meccanica delle spazzole per lavaggio.
La pressione alla non è sempre la miglior soluzione per un buon lavaggio, in quanto cui danneggiare taluni superfici. É consigliabile evitare l'uso del getto a spillo della testina regolabile e l'uso dell'ugello rotante su parti delicate e verniciate e su componenti in pressione (es. pneumatici, valvole di gonfiaggio...).
Una buona azione lavante dipende in equal misura alla pressione e dal volume di acqua.
9 MANUTENZIONE (FIG.5)/PAGINA 279
Tutti gli interventi manutentivi non compresi in quello capitolo devono essere effettuali presso un Centro di vendita e Assistenza autorizzato.
Attenzione - pericolo!
Prima di eseguire qualiasi intervento sulla macchina, estrarre la spina alla presa di corrente.
9.1 Pulizia della testina
1) Smontare la lancia alla pistola.
2) Togliere lo sporco dal foro della testina con l'utensile (C1).
9.2 Pulizia del filtro
Verificare il filtrato aspirazione (L) e il filtrato detergente (dove previsto) prima di agli utilizzato e, nel caso sia necessario, procedere alla pulizia come indicato.
9.3 Sbloccaggio motore (dove previsto)
In caso di sostre prolongate, sedimenti calcarei possono provocare il bloccaggio del motore. Per sbloccare il motore ruotare l'albero motore con l'utensile (M).
9.4 Rabbocco olio (dove previsto)
Rabboccare con olio dal foro di immissione sono a ripristinare il corretto livello.
Per le caratteristiche dell'olio vedere tabella "Dati tecnici".
9.5 Rimessaggio
Prima del rimessaggio invernale, far funzionare la macchina con liquido antigelo non aggressivo e non tossico.
Mettere l'apparecchio in luogo asciutto e protetto dal gelo.
10 STOCCAGGIO E TRASPORTO (FIG.5)/PAGINA 279
Stoccare gli accessori come previsto in fig. 5.
Trasportare la macchina come previsto in fig. 5.
| Inconvenienti Probabili | cause Rimedi | |
| La pompa non raggiunge la pres- sione prescritta | Ugello usurato Sostituire ugello | |
| Filtro acqua sporco Pulire il filtrlo (L) (fig.5) | ||
| Alimentazione insufficiente acqua Apire completamente e il rubinetto | ||
| Aspirazione d'aria Controllare i raccordi | ||
| Aria nella pompà | Spagnere la macchina ed azionare la pistola fino alla fuo- riuscita di un getto continuo. Riaccendere. | |
| Testina non correttamente regolata Mettere testina (E) in posizione (+) (fig.3) | ||
| Intervento valvola termostatica | Attendere il ripristino della corretta temperatura dell'accua | |
| Altezza di aspirazione da contentitore aperto superiore a 0,5 m | Ridurre l'altezza di aspirazione | |
| La pompa ha sbalzi di pressione | Aspirazione acqua da serbatoio esterno Collegare la macchina alla rete idrica | |
| Temperatura acqua in ingressso troppo elevata Abbassa e la temperatura | ||
| Ugello otturato Pulire l'uglio (fig.5) | ||
| Filtro aspirazione (L) sporco Pulire il filtrlo (L) (fig.5) | ||
| Il motore "ronza" ma non si avvia | Insufficiente tensione di rete | Controllare che la tensione di rete corrisponda a quella di targa (fig.2) |
| Perdita di tensione causata alla prolonga Verificare le coratteristiche della prolonga | ||
| Arresto prolongato della macchina Consultare un Centro di Assistenza Tecnica autorizzato | ||
| Problemi al disposivo TSS Consultare un Centro di Assistenza Tecnica autorizzato | ||
| Il motore elettrico non si avvia | Mancanza di tensione | Verificare la presenza di tensione nella rete e controllare che la spina si inserta correttamente (*) |
| Problemi al disposivo TSS Consultare un Centro di Assistenza Tecnica autorizzato | ||
| Macchina da molto tempo ferma | Dal foro posteriore, sbloccare il motore con l'utensile (M) (per i modelli che lo prevedono) (fig.5) | |
| Perdite d'accua | Guarnizioni di tenuta usurate | Sostituire le guarnizioni presso un Centro di Assistenza Tecnica autorizzato |
| Intervento valvola di sicurezza a scarico libero Consultare un Centro di Assistenza autorizzato | ||
| Rumorosità | Temperatura acqua troppo elevata | Abbassare la temperatura (vedi dati tecnici) |
| Perdite d'olio | Guarnizioni di tenuta usurate | Consultare un Centro di Assistenza Tecnica autorizzato |
| Solo per TSS: la macchina si avvia nonostante la pistola chiusa | Tenuta difettosa nelsystema alta pressione o nel circu- ito della pompà | Consultare un Centro di Assistenza Tecnica autorizzato |
| Solo per TSS: tirando la leva della pistola, l'accua non esce (con tubo alimentazione insertito) | Ugello otturato Pulire l'uglio (fig.5) | |
| Non aspire detergente | Posizione testina regolabile in alta pressione | Mettere testina (E) in posizione "■" (fig.3) |
| Detergente troppo denso | Diluire con acqua | |
| Utilizzo di prolunghe tubo alta pressione | Ripristinare tubo originale | |
| Circuito detergente incrostato o strozzato | Risciacquare con acqua pulita ed eliminare eventuali strozzature. Se il problema persistsente consultare un Centro di Assistenza Tecnica autorizzato. | |
| Fuoresce acqua dalla valvola termostatica | La temperatura dell'accua all'interno della testa ha superato il valore max indicato nella targhetta dati | Non interrompere, con macchina in funzione, il getto d'accua per un periodo superiore a 5 minuti |
(*) Se durante il funzionamento il motore si ferma e non riparte attendere 2-3 minuti prima di rifare l'avviamento (Intervento della protezione termica). Se I'inveniente si ripete per più di una volta contattare il Servizio di Assistenza Tecnica.

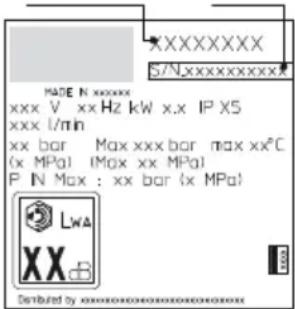

MODELLO NUMERO DI SERIE
12 COME NON DANNEGGIARE LE SUPERFICI
ATTENZIONE
12.1 L'utilizzo della macchina per il lavaggio di pneumatici cui causare danni ai pneumatici e risultare pericoloso.
12.2 Non rivolgere il getto ad alta pressione direttamente sul pneumatico.
12.3 Utilizzare sempre la macchina alla pressione più Bassa quando si effettuano operazioni di pulizia vicino a ruote e pneumatici.
12.4 Non usare mai la "Lancia turbo" per lavare una qualsiasi parte del veicolo.
12.5 Per ulteriori informazioni leggere la sezione: "8.7 Consigli per il corretto lavaggio".
Dichiarazione di conformità CE
Noi di Annovi Reverberi S.p.A., Bomporto (Mo), Italia, dichiariamo che la(e) seguente(i) macchina(e) Stanley:
Denominazione della macchina Idropulitrice ad alta pressione
N. modello
SFXPW20E SXPW20PE
Potenza assorbita 2kW 2kW
e(sono) conforme(i) alle seguenti direttive europee: 2006/42/CE, 2014/35/UE, 2011/65/UE, 2012/19/UE, 2014/30/UE, 2000/14/CE (D. Lgs. 262/2002). ed e(sono) prodotta(e) nel rispetto delle seguenti norme o dei seguenti documenti standardizzati: EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581;
Nome e indirizzo della persona incaricata di rilasciare il fascicolo tecnico: Stefano Reverberi / AR Managing Director Via ML King, 3 - 41122 Modena, Italia La procedura di valutazione della conformità richiesta alla direttiva 2000/14/CE è stata eseguita in osservanza all'Allegato V
N.modello
SFXPW20E SXPW20PE
Livello di potenza sonora misurato: 84,5 dB (A) 84,5 dB (A)
Livello di potenzasonora garantito: 87 dB (A) 87 dB (A)
Data:21.03.2016
MODENA (I)
Stefano Reverberi
Garanzia
La validità della garanzia è regolamentiata delle normative vigenti nel paese in cui il prodotto viene commercializzato (salvo diverse indicazioni del produttore).
Se il prodotto risulta difettoso per qualità del materiale, della costruzione o per mancata conformità durante il periodo di validità della garanzia il fabbricante garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione.
La garanzia non copre componenti soggetti a normale usura (valvola, pistone, guarnizione acqua, guarnizione olio, molle, anelli OR, accessori come tubo, pistola, spazzole, ruote, ecc.);
La garanzia non copre difetti causati da o risultati da:
- uso scorretto, uso non ammesso, negligenza,
- noleggio o uso professionale qualora il prodotto sia stato venduto per uso domestico,
mancata osservazione delle norme di manutenzione previste nell'apposto libretto, - riparazioni eseguite da personale o centri non autorizzati,
- impiego di ricambi o accessori non originali,
-dannicausataldtrasporto,daoggetti sostenzeestranee,sinistro, - problemi di immagazzinaggio o stoccaggio.
Per attivare la garanzia è necessario esibire la prova d'acquisto.
Per assistenza, pagina: 276.
Dati Tecnici
| Dati Tecnici Unità | SXFPW20E - SXFPW20PE | |
| Portata | I/min | 5,5 |
| Portata massima | I/min | 7,33 |
| Pressione | MPa | 11 |
| Pressione massima | MPa | 14 |
| Potenza | kW | 2 |
| Temperatura di alimentazione massima | °C | 50 |
| Pressione di alimentazione massima | MPa | 1 |
| Forza repulsiva della pistola alla pressione massima | N | 18 |
| Tipio olio pompà | kg | - |
| Classe Protezione | - | II/☐ |
| Isolamento Motore | Classe | F |
| Protezione Motore | - | IPX5 |
| Tensione | V/Hz | 220-240 50/60 1~ |
| Massima impedenza di rete consentita | Ω | - |
| Livello di pressione sonora \( L_{WA} \) (EN 60704-1)(\( K_{WA} = 2,5 dB(A) \)) | dB (A) | 78,8 (TBC) |
| Livello di potenza sonora \( L_{WA} \) (EN 60704-1)+ \( (K_{WA} = 2,5 dB(A)) \) | dB (A) | 87 (TBC) |
| Vibrazioni dell'apparecchio( \( K = 1 m/s^2 \)): | \( m/s^2 \) | <2,5 |
| Peso kg | 11,2 |
Con riserva di modifiche tecniche!
1 YKA3AHNIA 3A B6E3OПАСHOCTTA
1.1 3akypeHnT OT Bac ypeI npeIcTaBbBA BnCOKOTExHO I3dJIne, KOHCTpyuPaHO OT eINH OT BODeIte EBPOeNCKI npoI3BOIteIHa BOIOCTpyHn MaunHn. 3a Da Ce Bb3NoI3BaTe B MaKcImaIIHa CTeIeH OT MaUnHaT, IpOyTeTe BHIMATEJHO Ta3N KHNKkA IN cP3BaIte Yka3AHnTA II IN BCIAKO HeHNO I3NoI3BaHe. IIO BpeMe Ha CBbp3BaHeTo, I3NoI3BaHeTo IN OBClyXBAHeTo Ha ypeJa B3eMeTe BCNUKN Bb3MOxHn IIpeIpa3HN MepKn, 3a Da OcnrypIte CBOrTa CO6CTBeHa 6e3OnacHocT IN Ta3N HA Xopata B HENOCpeIcTBHeHa 6In3OCT. IpOyTeTe BHIMATEJIHO pa3nopeIbTe 3a 6e3OnacHocTTa IN cP3BaIte BnHa; B nPoITbEN CInyauM MoKeTe Da IN3NoXtHe Ha ONACHocT 3dpABeTO IN 6e3OnacHocTTa INI Da II npUHHTE CKBIO CTpyBaUa NOBpeDa.
2 3HAÇU 3A BE3OПАCHOCT
2.1 CnazBaIte yka3aHnraTa, daJeHn Do 3HaunTe n cIMBOJInTe 3a 6e3OnaCHOCT, NOCTaBeHn Ha ypeDa N B TOBa pbKOBoDCTBO.
UpeIbT n pbKOBOCTBOTO CbIbpxaT cMo CmBOLnTe, KOUTO IMaT OTHOWeHne KbM 3aKy- neHnmaoen. IpoBepTe daIIN NOCTaBeHNte Ha ypeDa CmBOLn IN 3Haun Ca BNar HAnu- ce n YeTJIINB; B npOTnBEH clyuaI rN CMeHeTe C HOBn TaKnBa Ha IIpBoHauJHnTe MeCTa.
Hocete 3aunTHo o6JeKno.
8.2 Pornirea (vedeti fig.4)
