KÄYTTÖOHJE Stanley Fatmax 14131 Annovi Reverberi

Alkuperäisten ohjeiden käannös

C13 Kit aoppunaytkou

C6 Krt avappo. vepou

C14 Bouptae

C7 KtKaogapiaqouawyew

C15 .Ainavticuoypaocou

C8 KITBooptocacyiaeYalec emapveiec

C16 Mavóετρο

C17 Avantopac

5.4 i t i i

-Ataen Ekkivnongc(H)

HdiataeEkkivnOanotpenei tv tuxia xpron tou unxawmuoc.

Ipoooyn-kivduvooc!

Täitke paak (B6) hösti biolaguneva puhastusainega.

8.7 Soovitatav puhastustoiming

9.2 Filtri puhastamine

1.1 Hankkimiasi kone on huipputeknologinen tuote, jonka on valmistanut yksi Europan asiantuntevimmista korkeapainepesurien valmistajista. Olemme laatineet namä ohjeet, jotta kykenet hyödyntämään koneen suorituskyä täydellisesti. Lue ne huolellisesti ja noudata niitta jokaisella käytökerralla. Käytä kaikkia mahdollisia varotoimia koneen liitannan, käytön ja huollon aikana oman ja lahellä olevien henkilöiden turvallisuuden takaamiseksi. Lue turvallisuusmaäraykset huolellisesti ja noudata niitta. Noudattamatta jättämisen seuraufsena saattaa olla terveys- ja turvallisuusriskejä ja taloudellisia menetyksiä.

2 TIEDOTUKSET

2.1 Noudata koneessa ja näissä ohjeissa olevien tarrojen ja symbolien ohjeita.

Koneessa ja oppaassa on ainoastaan symbolit, jotka koskevat hankittua konetta. Tarkista, etta koneeseen kiinnitetyt symbolit ja tarrat ovat aina ehjiä ja lukukelpoisia. Vaihda ne muussa tapauksessa uusiin ja kiinnitta alkuperäiseen kohtaan.

Huomio - vaara!

Lue ohjeet huolellisesti ennen käyttoa.

Symboli E2 (jos symboli on kuvassa 1) - Osoittaa, etta kone on tarkoitetu ammatikayttoon. Sitaa savat kayttaa ainoastaan henkilot, joilla on kokemusta, teknista tunte-musta sekä tietoja standardeista ja laeista ja jotka kykenevat suorittamaan kaytttoon ja huoltoon tarvittavat toimenpiteet. Konetta eivat saa kayttaa lapset, toimintarajoitteiset henkilot tai muut henkilot, joilla ei ole kokemusta tai tietoja koneen kaytosta.

Symboli E3 (jos symboli on kuvassa 1) - Osoittaa, etta kone on tarkoitettu ei-ammattimaineen kayttoon (kotitalous). Toimintarajoitteiset tai kokemattomat henkilott voivat kayttaa sita ainoastaan valvonnassa tai saatuaan riittavat ohjeet koneen turvalliseen kayttoon ja tietoja kaytostä aiheutuvista riskeistä.

Liikkuvia osia Ala koske.

0 Katkaisimen sammutusasento

I Katkaisimen käynnistysasento

Taattu aänitehotaso

Kielto, joka varoittaa käytäjä, etta kansalliset märäykset saattavat kieltä

koneen liitannan juomavesiverkkoon.

Varoitusmerkki, joka varoittaa kayttajaa suuntaamasta vesisuihkua ihmisia,

eläimiä, sahkölaitteita tai konetta kohti.

Tämän koneen eristysluokka on II. Se tarkoittaa, etta kone on varustetty vahviste-

tulla tai kaksoiseristyksellä (ainoastaan jus symboli on koneessa).

Tämän koneen eristysluokka on I. Se tarkoittaa, etta kone on varustetty maadoitus-

johtimella (ainoastaan jos symboli on koneessa).

Tämä kone on soveltuvien eurooppalaisten direktiivien mukainen.

Symboli E1 - Osoittaa, etta konetta ei saa havittaa kotitalousjatteiden seassa. Se

voidaan palauttaa jalleenmyyjalle hankittaessa uusi kone. Koneen sahkö- ja elektroniikkaosia ei tule kayttäuudelleen sopimattomiin tarkoituksiin, sillä ne sisaltavat tervey-delle Haitallisia aineita.

Käytä kuulosuojaimia.

Käytä kasvonsuojainta.

Käytä hengityssuojaimia.

Käytä suojakäsineita.

Käytä turvajalkineita.

Käytä suojavaatetusta.

3.1 VAROITUKSIA: KIELLETYT TOIMENPITEET

3.1.1 Huomio. ALA annalasten kaytttaa konetta ja valvo, etteivat he leiki sillä.
3.1.2 Huomio. Paineistetut suihkut saattavat vaarin kaytetyina ola vaarallisia.
3.1.3 Huomio. ALÄ käytä koneessa syttyviä, myrkyllisiaa tai ominaisuksiltaan koneen toiminnalle yhteensopimattomia nesteitä. Koneen käytto on kiellettyä potentalisesti syttyvässä tai rajähdysvaarallissessa tilassa.
3.1.4 Huomio. RAAHDYSVAARA ALA ruiskuta syttyvi'a体系建设
3.1.5 Huomio. ALA suuntaa vesisuihkua ihmisia tai elaimia kohti.
3.1.6 Huomio. ALA suuntaa vesisuihkua konetta, jannitteisiia osia tai muita sahkolaitteita kohti.
3.1.7 Huomio. ALÄ käytä konetta, jos sen toimintasäteellä on henkilöitä, joilla ei ole yllään suojavaatteita.
3.1.8 Huomio. ALA suuntaa suihkua itseasi tai muita ihmisia kohti puhdistaaksesi vaatteita tai jalkineita.
3.1.9 Huomio. ALA kayta konetta ulkona sateella.
3.1.10 Huomio. Koneen käytto on KIELLETTYA lapsilta ja henkilöiltä, jotka eivat tunne sen käyttoa tai jotka eivat ole lukeneet sen ohjeita huolellisesti.
3.1.11 Huomio. ALA koske pistotulppaa ja/tai pistorasiaa marillä käsillä.
3.1.12 Huomio. ALÄ käytä konetta, jos sen sähköjohto on vaurioitunut. Jos sähköjohto vaurioituu, sen saa vaihtaa ainoastaan valmistaja, valtuutetu huoltopalvelu tai ammattihenkilo, jotta vaaratilanteet valtetaän.
3.1.13 Huomio. ÄLÄ käytä konetta, jos sahköjohto tai tärkeät osat (esim. suojalaitteet, korkeapaineletkut ja pesupistooli) ovat vauroituneet.
3.1.14 Huomio. ALA lukitse pesupistoolin vipua toiminta-asentoon.

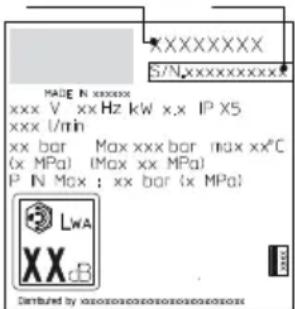

3.1.15 Huomio. Tarkista, etta koneessa on konekilpi. Ilmoita jalleenmyyjalle, jos se puuttuu. Ellei koneessa ole konekilpea, sita El saa kayttaa. Sen ominaisuksia ei tuneta ja se saattaa olla vaarallinen.
3.1.16 Huomio. ALA kasittele tai muuta saatoventtilin ja suojalaitteiden kalibrointia.
3.1.17 Huomio. ALA muuta suuttimen suihkun alkuperäista halkaisijaa.
3.1.18 Huomio. ALA siirra konetta SAHKOJOHDOSTA vetamalla.
3.1.19 Huomio. Äla aja ajoneuvolla korkeapaineletkun paälta.
3.1.20 Huomio. ALA siirra konetta korkeapaineletkusta vetamalla.

3.1.21 Huomio. Renkaisin, tayttöventtiileihin tai muhin paineistettuihin osiink kohdistetu korkeapainesuihku on potentalisesti vaarallinen. Alä käytä pyörivää suutinta. Suihkuta joka tapauksessa vähintään 30 cm:n etäisyydeltä puhdistuksen aikana.
3.1.22 Huomio. Älä käytä ei-alkuperäisia tai eri mallille tarkoitettuja varusteita. Älä muuta konetta; muutokset mitatöivät vaatimustemmukaisuusvakuutuksen ja vapauttav valmistajan siviili- ja rikosoikeudellisesta vastuusta.

3.2 VAROITUKSIA: SUORITETTAVAT TOIMENPITEET

3.2.1 Huomio. Kaikki sahköä johtavat osat TULEE SUOJATA vesisuihkulta.
3.2.2 Huomio. Ammattaitoisen sahköasentajan tulee suorittaa sahkoliitäntä standardin IEC 60364-1 mukaan. Asenna vikavirtakytkin, joka katkaisee koneen sahkön maavuotovirran ollessa yli 30mA30 ms ajan, tai maadoituspiirin valvontalaite.
3.2.3 Huomio. KAYNNISTYSVAIHEESSA kone saattaa aiheuttaa verkkohairiota.
3.2.4 Huomio. Vikavirtakytkimen asennus antaa lisasujoaa henkilolle (30 mA).
3.2.5 Huomio. Ellei mallissa ole pistolulppaa, sen saa asentaa ainoastaan ammatitaitoinen henkilö.
3.2.6 Huomio. Käytä ainoastaan valtuutettuja jatkojohtoja, joiden poikkipinta-ala on asianmukainen.
3.2.7 Huomio. Kytke katkaisin aina pois jattaesisi koneen ilman valvontaa.
3.2.8

Huomio. Korkeapaine saattaa aiheuttaa osien kimpoamisen. Kayta asianmukaisia suojavaatteita ja henkilonsuojaimia (PPE).

3.2.9 Huomio. IRROTA pistolulppa ennen koneeseen suoritettavia toimenpiteita.
3.2.10 Huomio. PIDA pesupistoolista tukevasti kiinni vivusta vetäessä rekyylin vuoksi.
3.2.11 Huomio. NOUDATA paikallisen vesilaitokensen märäryksiä. Standardin IEC 60335-2-79 mukaan kone voidaan liittä suoraan julkiseen juomavesiverkkoon ainoastaan, jos tulovesiletkuun on asennettu standardin EN 12729 mukainen BA-tyypin tyhjentävä takaisinvirtauksen estolaite. Takaisinvirtauksen estolaite voidaan tilata valmistajalta.
3.2.12 Huomio. Takaisinvirtauksen estolaitteeseen virrannut vesie ei sovellu juomavedeksi.
3.2.13 Huomio. AINOASTAAN ammattihenkilö saa huoltaa ja/tai korjata sahköisiä osia.
3.2.14 Huomio. PURA jännöspaine ennen kuin irrotat letkun koneesta.

3.2.15 Huomio. TARKISTA ruuvien kireys ja koneen osien käyttokunto ennen jokaista käyttoä ja märäajoin. Varmista, ettei koneessa ole rikkoutuneita tai kuluneita osia.
3.2.16 Huomio. KÄYTÄ ainoastaan korkeapaineletkun / sähköjohdon pinnoitusmateriaiale solpivia pesuaineita.
3.2.17 Huomio. PIDE ihmiset ja elaimet vahintaan 15 m:n etaisyydella.
3.2.18 Huomio. Kone on suunniteltu käyttoön valmistajan toimittamilta tai suosittelemilla pesuaineilla. Niistä poikkeavien pesuaineiden tai kemikaalien käytto saattaa heikentäa sen turvallisuutta.
3.2.19 Huomio. Välta pesuaineen joutumista iholle ja ennen kaikkea silmiin! Jos sitä joutuu silmiin, huhdo puhtaalla vedellä ja hakeudu valittömästi laakärin!
3.2.20 Huomio. Korkeapaineletkut, liitokset ja liitoskappaleet ovat koneen turvallisuuden kannalta tärkeitä osia. Käytä ainoastaan valmistajan suosittelemia korkeapaineletkuja, liitoksia ja liitoskappaleita.
3.2.21 Huomio. Käytä ainoastaan valmistajan toimittamia tai hyväksymiä alkuperäisia varaosia, jotta koneen käytto on turvallista.
3.2.22 Huomio. Sopimattomat jatkojohdot saattavat olla vaarallisia. Jos kaytatajatkojohtoa, valitse ulkokayttoon sopiva tyyppi ja varmista, etta liitantpysyykuivana ja etaallmaasta. Kayta johtokelaa, joka pitaa pistorasian vahintaan 60mm:n korkeudella maasta.
3.2.23 Huomio. Sammuta kone ja katkaise sen sähkö ennen asennusta, puhdistusta, sääöä, huoltoa, varastointia ja kuljetusta.
3.2.24 Huomio. Työnnä putken puhdistusyksikkö punaiseen merkkiin asti ennen koneen käynnistystä.

Käyttoohje

4 YLEISET OHJEET (KUVA 1)/SIVU 3

4.1 Kayttooppaan kaytto

Täm opas kuuluu tärkeäna osana koneen varusteisiin. Säilyt sa houellisesti tuleva käyttoa varten. Lue se houellisesti ennen asennusta ja käyttoa. Luovuta opas uudelle omistajalle, jos myyt painepesurin.

4.2 Toimitus

Kone toimitetaan osittain purettuna pahvilaatikossa.

Pakkausen sisälto on esitetly kuvassa 1.

4.2.1 Ohessa toimitetut asiakirjat

A1 Käytto- ja huoIto-opas
A2 Turvaohjeet
A3 Vaatimustenmukaisuusvakuutus
A4 Takuusaaannot

4.3 Pakkausten havitys

Pakkausen materiaalit ovat ymparistoystavllisi. Kierrata tai havita ne kayttomaassa voimassa olevien märäysten mukaan.

Painepesuri on tarkoitetu yksityiseen ajoneuvojen, koneiden, veneiden, rakennusten jne. pesuin irrottamaan pinttynyt lika puhtaalla vedellja biologisesti hajoavilla kemialisilla pesuaineilla. Ajoneuvojen moottorien pesu on saillittua ainoastaan,Jos likainen vesi havitetaan voimassa olevien standardien mukaan.

-Vedentulolampotila:katso koneessa olevaa konekilpea.
-Vedentulopaine:min.0,1 MPa -maks.1 MPa
Ymparoiv lampotila toiminnan aikana: yli 0^

Kone on standardien IEC 60335-1 ja IEC 60335-2-79 mukainen.

5.2 Käytäja

Koneen käytäja on osoitetu kuvan 1 symbolilla (ammattimainen tai ei-ammattimainen).

5.3 Paaosat

B2 Tehosuutin
B3 Turvakatkaisimella varustetu pesupistooli
B4 Sähköjohto ja pistotulppa (mallista riippuen)
B5 Korkeapaineletku
B6 Pesuainesaillio (mallista riippuen)
B7 Oljytulppa (mallista riippuen)
E Suutin
F Pesuaineen säädin (mallista riippuen)
G Paineensädin (mallista riippuen)
L Vedensuodatin

5.3.1 Varusteet (jos sisaltyvat pakkaukeen - katso kuva 1)

C1 Suuttimen puhistustyokalu C10

C10 Ruuvit

C2 Pyoriva suutin

C11 Seinatelineet

C3 Kahva

C12 Vipu

C4 Harja

C13 Pesuaineyksikko

C5 Letkukela

C14 Pyorat

C6 Vedentuloyksikko

C15 Maardetuub

C7 Putkien puhdistusyksikko

C16 Painemittarissa

C8 Harjayksikko suurille pinnoille

C7 Sovitin

C9 Sovitin

5.4 Suojalaitteet

• Käynistyskatkaisin (H)

Käynnistyskatkaisin estä koneen tahattoman käytön.

Huomio -vaara! Alä käsittele tai mu

• Varo- ja/tai paineenrajoitusvventtill.

Varoventtiili toimii myos paineenrajoitusventtiilina. Kun pesupis -

tooli suljetaan, venttiili avautuu ja vesi kiertä uudelleen pumpun vedentulopuolelta tai venttiili poistaa veden maahan.

• Termostaattiventti (D1 mallista riippuen)
  Jos veden lampotila ylitttā valmistajan ilmoittaman lampotilan, termostaattiventtiilli poistaa kuuman veden ja ottaa poistettua vesimärära vastaavan märän kylmäv vetta, kunnes lampotila palautuu asianmukaiseksi.
  -Turvakatkaisin (D): esta veden tahattoman suihkuamisen.
• Lämpokatkaisin: pysäytä koneen,Jos se ylikuormittuu.

6 ASENNUS (KUVA 2)/SIVU 4-5

6.1 Kokoonpano

Huomio - vaara!

Kaikki asennus- ja kokoonpanotoimnPiteet tulee suokoneen virta katkaistuna.

Katso kokoonpanojärestys kuvasta 2.

6.2 Ilmaustulppien asennus (mallista riippuen)

Jotta oljyvuodot valtetaan, kone toimitetaan oljyn tayttouakot suljettuina punaisilla tulpilla. Vaihda ne toimitettuihin ilmaustulppiin.

6.3 Pyorivan suuttimen asennus

(Mallit, joihin asennettu)

Pyorivauutinlisaapesutehoa.

Käytettaessä pyörivää suutinta paine saattaa laskea 25% säddettä vällä suuttimella saatuun paineeseen nähden. Sen käytö kuitenkin lisä pesutehoa vesisuihkn pyörivän liikkeen ansiosta.

6.4 Sähkökytkentä

Huomio - vaara!

Tarkista, etta verkkojannite ja -taajuus vastaavat kone-sa annettuja arvoja (V/Hz) (kuva 2).

6.4.1 Jatkojtojen käytö

Käytä IPX5-suoja-asteen jatkojohtoja ja pistotulppia.

Jatkojohdon johtimien poikkipinta-alan tulee olla ver-rannollinen sen pituuteen; mitä pidempi jatkojohto, sitä suurempi poikkipinta-ala. Katso taulukkoa l.

6.5 Vesilitäntä

Huomio - vaara!

Painepesuria saa kayttä ainoastaan suodate tulla tai puhtaalla vedellä. Vesihanan virtaaman tulee olla pumpun virtaaman mukainen.

Sijoita kone mahdollisimman lahelle vesilitiantä.

6.5.1 Liitantaaukot

Paineliitin (OUTLET)
Suodattimella varustettyulotovesiliitin (INLET)

6.5.2 Liitanta julkseen vesjohtoverkkoon

Kone voidaan liittaa suoraan julkiseen juomavesiverkkoon ainoastaan,Jos tulovesiletkuun on asennettu voimassa olevien standardien mukainen tyhjentavakaisvirtauksen estolaite. Varmista, etta letkun halkaisija on vahintaan 13mm ja pituus alle 25m ja etta se on vahvistetu.

6.5.3 Veden imu avoimista astroiosta

1) Ruuvaa suodattimella varustetu imuletu tulovesiliittimeen (INLET) ja upota se astian pohjalle.
2)IImaakone:
a) Irrotatehosuutin.
b) Kaynnistä kone ja avaa pesupistoolia, kunnes ulostulevassa vedessä ei ole ena ilmakuplia.
3) Sammuta kone ja ruuvaa tehsuutin takaisin.
Huomautus: maksimi-imukorkeus on 0,5 m. Pyri tayttä maan imuleku ennen käytöä.

7 SÄDÖT (KUVA 3)/SIVU 6

7.1 Suuttimen saatö (mallista riippuen)

Säädä vesisuihka säädettävästa suuttimesta (E).

7.2 Pesuaineen syoton saatoo

Jotta pesuainetta syotetaän oikealla paineella, aseta suutin (E)

(mallista riippuen) -asentoon tai asenna pesuaineyksikkö (C13) (mallista riippuen) kuten kuvassa.

Säadä pesuaineen märä saätimasta (F) (mallista riippuen).

7.3 Kaytöpaineen saatö (mallista riippuen)

Säädä käytöpane säätimella (G). Paine nakyy painemittarissa (jos asennetu).

8 KAYTTO (KUVA 4)/SIVU 6

8.1 Ohjauslaitteet

-Kännistyskatkaisin(H)

Aseta käynistyskatkaisin (ON/I)-asentoon:

a) kännistäcksesi moottorin (malleissa, joissa ei ole TSS-laitetta)
b) asettaaksesi moottorin toimintatilaan (TSS-laitteella varustetuissa malleissa).

Jos kännistyskatkaisimessa on merkkivalo, sen tulee syttyä.

Aseta käynistyskatkaisin (OFF/0)-asentoon pysäyttaäksesi koneen.

Jos kännistyskatkaisimessa on merkkivalso, sen tuulee sammua.

-Vesisuihkun ohjausvipu (I)

Huomio - vaara!

! Konetta tulee käyttaa tasaisella ja tukevalla tasolla, katso kuva 4.

8.2 Käynnistys (kuva 4)

1) Avaa vesihana kokonaan.
2) Vapauta turvakatkaisin (D).
3) Pida pesupistooli auki muutaman sekunnin ajan ja käynnistä kone katkaisimella (ON/I).

Huomio - vaara!

Varmista ennen koneen käynnistysta, etta se saa vetta asianmukaisesti; kuivakayttö vauroiittaa konetta. Alä peita tuuletsuritiöta toiminnan aikana.

TSS-mallit - TSS-malleissa, joissa on automaattinen syoton keskeytys:

suljettaessa pesupistooli dynaaminen paine sammuttaa automattisesti sahkömoottorin
- avattaessa pesupistooli paineen laskeminen käynnistä sahko-moottorin automaattisesti ja paine palautuu huomaamattoman pienellä viiveellä
TSS-laiteen moitteettoman toiminnan kannalta on tärkeä, etta pesupistoolin sulkemista ja aukaisua eisuoriteta alle 4-5 sekunnin kuluessa.

Välta kuivakäyttoä, ettei kone vaurioidu. Varmista, että kone saa jatkuvasti vetta.

Älä katkaise vesisuihkua yli 5 minuutiki toiminnan aikana, ettei kone vaurioidu lampötilan kasvun seurauksena (malleissa, joissa ei ole TSS-laitetta).

8.3 Pysäytys

1) Aseta kännistyskatkaisin (OFF/0)-asentoon.
2) Avaa pesupistooli ja poista paine putkista.
3) Kytke turvakatkaisin (D).

8.4 Uudelleenkäynnistys

1) Vapautaturvakatkaisin (D).
2) Avaa pesupistooli ja anna ilman poistua putkista.
3) Aseta käynistyskatkaisin (ON/l)-asentoon.

8.5 Säilytys

1) Sulje vesihana.
2) Pura jäannöspainetta pesupistoolista, kunnes kaikki vesi poistuu koneesta.
3) Sammuta kone (OFF/0).
4) Poista pistotulppa pistorasiasta.
5) Tyhjenna ja pese pesuainesaillio tyoskentelyn jalkeen. Kayta saillion pesuin puhdasta vetta, ala pesuainetta.
6) Aseta pesupistoolin turvakatkaisin (D).

8.6 Pesuaineen taytto ja kaytto

Pesuaine tuee syottä kohdassa 7.3 selostetuilla varusteilla ja tavoilla.

Jos käytät koneen ohessa toimitettua alkuperäistä letkua pidempää korkeapaineletkua tai jatkoletkua, pesuainen tulo saattaa vähentyä tai loppua kokonaan säliösta (mallista riippuen).

Täytä saïliö (B6) biologisestierittäin hajoavalla pesuaineella.

8.7 Suositeltava pesutapa

Liuota lika levittamalla kuivalle pinnalle pesuainetta. Tyoskentele pystysuorilla pinnoilla alhaalta ylospain. Anna pesuaineen vaikuttaa 1-2 minuuttia, mutta ala pasta pintaa kuivaksi. Suihkuta korkeapainensiuhkulla vahintaan 30cm etaisyydela ja tyoskentele alhaalta ylospain. Vaita veden leviämista pesemattomalle pinnalle.

Joissakin tapaeksissa like joudutaan poistamaan mekaanisesti pesuharjoilla.

Korkeapaine ei aina ole paras tapa saada hyviä pesutuloksia, sillä se saattaa vauroiottaa joitakin pintoja. Valta saadettavän suuttten neulasuihkun ja pyorivän suuttten käyttoa aroilla ja maalatuilla pinnoilla ja paineistetuissa osissa (esim. renkaat, täyttoventtittit jne.). Hyvä pesutulos riippuu yhtä laill a pineesta kuin vesimärastä.

HUOLTO (KUVA 5)/SIVU 279

Kaikki huoltotoimenpiteet, joita ei ole selostetu tassu luvussa, tulee suorittaa valtuutetussa huoltopalvelussa.

Huomio - vaara!

Irrota pistotulppa pistorasiasta ennen minkäenseen suoritettavan huoltotyon aloittamista.

9.1 Suuttimen puhdistus

1) Irrota tehosuutin pesupistoolista.
2) Poista kaikki lika suuttimen reiastä tyokalulla (C1).

9.2 Suodattimen puhdistus

Tarkista tulovesi- (L) ja pesuainesuodatin (mallista riippuen) ennnen jokaista kayttoa ja puhdista tarvittaessa ohjeiden mukaan.

9.3 Moottorin vapautus (mallista riippuen)

Jos painepesuri on pitkään kayttamattomanä, kalkkikeräantymaat saattavat lukita moottorin. Vapauta moottori käantamalla moottorin akselia tyokalulla (M).

9.4 Öljyn taydennys (mallista riippuen)

Täydennä oljyä tayttöaukosta, kunnes saavutat oikean tason.

Katso oljyn ominaisuudet Oljyn ominaisuudet-taulukosta.

9.5 Varastointi

Käytä koneessa syövytämätontä ja myrköntyä jaatymisenestoänetta ennen talvisäilytystä.

Säilytä konetta kuivassa paikassa ja suojaa se jäätymiseltä.

10 VARASTOINTI JA KULJETUS (KUVA 5)/SIVU 279

Varastoi varusteet kuvan 5 mukaisesti.

Kuljeta konetta kuvan 5 mukaisesti.

11 VIANETSINTÄ

Vika Mahdollinen sy	y Korjaus
Pumppu ei tuota määritleyā painetta.	Suutin kulunut. Vaihda suutin.
	Vedensuodatin likainen. Puhdista suodatin (L) (kuva 5).
	Veden tulopaine liian alhainen. Avaas vesihana kokonaan.
	Ilmaa pääsee järestelmään. Tarkista liitokset.
	Pumpussa ilmaa.	Sammuta kone ja käytä pesupistooia, kunnes vesi suih-kuaa ulos tasaisesti. Käynnistä painepesuri uudelleen.
	Säädettävi suutin väärässä asennossa. Aseta suutin (E) (+)-asentoon (kuva 3).
	Termostaattventtilin laukeaminen	Odota, että veden lampötila palautuu oikeaksi.
	Imukorkeus avoimesta astiasta yli 0,5 m.	Vähennä imukorkeutta.
Pumpun paine vaihtee.	Vettä tulee ulkopuolisesta säiliostä. Kytke kone vesijohtoverkloon.
	Veden tulolämpötila liian korkea. Laske veden lampötila.
	Suutin on sukossa. Puhdista suutin (kuva 5).
	Likainen tulovesisuodatin (L)	Puhdista suodatin (L) (kuva 5).
Moottori hurisee, mutta ei käynnisty.	Verkkojännite ei ole riittävä.	Tarkista, että verkkojännite vastaa konekilven jännitettä (kuva 2).
	Jännitteen lasku johtuu jatkojhodosta. Tarkista jatkojohden mitat.
	Koneen pitkä käytötauko Öta yhteyttä lahimpään huoltopalveluun.
	TSS-laite viallinen. Ota yhteyttä lahimpään huoltopalveluun.
Sähkömoottori ei käynnisty.	Sähkövirta puuttuu.	Tarkista, että pistotulppa on kunnolla pistorasiassa ja että sihen tulee virtaa (*)
	TSS-laite viallinen. Ota yhteyttä lahimpään huoltopalveluun.
	Koneen pitkä käytötauko	Vapauta moottori asettamalla työkalu (M) sen takaosassa olevaan reikään (mallista riippuen) (kuva 5).
Vesivuoto	Tiivisteet ovat kuluneet.	Vaihda tiivisteet huoltopalvelussa.
	Paineen suoraan purkavan varoventtilin laukeaminen	Ota yhteyttä lahimpään huoltopalveluun.
Liallinen käytöäni.	Veden lampötila liian korkea.	Laske veden lampötila (ks. teknisii tietoja).
Öljyvuoto	Tiivisteet ovat kuluneet.	Ota yhteyttä lahimpään huoltopalveluun.
Ainoastaan TSS-mallit: kone käynnisty, vaikka pesupistooli on kiinn.	Viallinen tiiviste korkeapainepuolella tai veden kierrossa.	Ota yhteyttä lahimpään huoltopalveluun.
Ainoastaan TSS-mallit: pesupistoo- tin vipua vedettäessä vettä ei tule ulos (kun tulovesileku on asetettu paikoilleen).	Suutin on sukossa. Puhdista suutin (kuva 5).
Ei ota pesuainetta.	Säädettävi suutin on korkeapaineasennossa.	Aseta suutin (E) -asentoon (kuva 3).
	Pesuaine on liian sakeaa.	Laimenna vedellä.
	Käytössa on korkeapaineletkun jatkoletu.	Käytä alkuperäistä letkua.
	Pesuainekierrossa on sakkaa tai kaventumia.	Huuntele puhtaalla vedellä ja korjaa kaventumat. Jos vika toistuu, ota yhteyttä valtuutettuun huoltopalveluun.
Termostaattiventtilistä valuu vetä.	Suuttimen sisällä olevan veden lampötila on ylttänyt konekilvessä ilmoitetun enimmäisarvon.	Älä katkaise vesisuihkua yli 5 minuutiki soiminnan aikana.

(*) Jos moottori sommuu toiminnan aikana eikä käynnisty uudelleen, odota 2-3 minuuttia ennen uutta käynnystä (lampokatkaisimen laukeaminen). Jos vika toistuu useita kertoja, ota yhteytta lahimpaaän huoltopalveluun.

MALLI SARJANUMERO

12 KUINKA OLLA VAURIOITTAMatta PINTOJA

HUOMIO

12.1 Koneen käytö renkaiden pesuun saattaa vauroittaa renkaita ja olla vaarallista.
12.2 Åla suuntaa korkeapaineista suihkua suoraan renkaaseen.
12.3 Käytä konetta aina matalimmalla paineella suorittaessasi puhdistusta pyörien ja renkaiden lahellä.
12.4 Alä koskaan käytä turbosuutinta ajoneuvon osien pesuin.
12.5 Etsi lisatietoja kaytttooppaan osasta: 8.7 Suositelta pesutapa.

EY-vaatimustenmukaisuustodistus

Me Annovi Reverberi S.p.A. -yrityksestä, Modena, Italia, vakuutamme etta seuraava(t) Stanley-kone(et):

Koneen nimike

Mallinro

Korkeapainepesuri

SFXPW20E SXPW20PE

Tehonkulutus 2 kW 2 kW

on(ovat) seuraavien direktiivien mukainen(mukaisia):

2006/42/EY, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EY (lakiasetus 262/2002).

ja valmistetu seuraavien standardien tai standardoitujen asiakirojen mukaan: EN 60335-1; EN 60335-2-79; EN 55014-1;

EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1;

EN 62233; EN 50581

Sen henkilon nimi ja osoite, joka on valtuutetu kokoamaan teknisen eritelman: Stefano Reverberi / AR Toimitusjohtaja

Via M.L. King 3 - 41122 Modena, Italia

Direktiivissä 2000/14/EY vaadittu vaatimustemukaisuuden arvointimenettely on toteutettu liitteen V mukaan.

Mallinro

SFXPW20E SXPW20PE

Mitattu ainitehotaso: 84,5 dB (A) 84,5 dB (A)

Taattu aänitehotaso: 87 dB (A) 87 dB (A)

Pvm:21.03.2016

MODENA (I)

Stefano

Reverberi

Takuu

Takuun voimassaoloaika märärään tuotteen myntyimaassa voimassa olevissa märäyksissä (ellei valmistaja toisin ilmoita).

Valmistajan takuu kattaa materiali- ja valmistusviat ja vaatimuksista poikkeavuuden takuun voimassaoloaikana. Sihen sisaltyy vialisten osien vaihto ja kohtuullisesti kuluneiden tuotteiden korjaus tai vaihto.

Takuu ei kata normalisti kuluvia osia (venttiili, manta, vesitiivise, oljtyivise, jouset, O-renkaat, varusteet kuten letku, pesupistooli, harjat, pyorat jne.).

Takuu e i kata vikoja, Jotka johtuvat seuraavista syistä:

• virheellinen tai kielletty käytö, laiminlyonti
• ammattikäytö tai vuokraus, jos kone on myyty kotitalouskäyttoän
  oppaassa annettujen huoltomäräysten noudattamatta jättäminen
• valtuuttamattomien henkilöiden tai huoltopalvelujen suorittamat korjaukset
• ei-alkuperäisten varaosien tai varusteiden käytö
• kuljetuksen tai ylimaaaristen esineiden/aineiden aiheuttamat vauriot, onnettomous
• varastoini liittyvat ongelmat.

Takuun voimaan saattamiseksi tulee esittä ostotodistus.

Ota huolto pyynnoissä, Sivu: 276.

Käytöohje

Tekniset tiedot

Tekniset tiedot Mitt.		SXFPW20E - SXFPW20PE
Virtaama	I/min	5,5
Maksimivirtaama	I/min	7,33
Paine	MPa	11
Maksimipaine	MPa	14
Teho	kW	2
Maks. tulolämpõtila	°C	50
Maksimitulopaine	MPa	1
Pesupistoolin työntövoima maksimipaineella	N	18
Pumpun öljtyyppi	kg	-
Sujausluokka	-	II/ ☑
Moottorin eristys	Class	F
Moottorin suojaus	-	IPX5
Jännite	V/Hz	220-240 50/60 1~
Suurin salittu verkkoimpedanssi	Ω	-
Äänenpainetaso LPA (EN 60704-1)(Kw = 2,5 dB(A))	dB (A)	78,8 (TBC)
Änitehotaso LWA (EN 60704-1)+(Kw = 2,5 dB(A))	dB (A)	87 (TBC)
Koneen tärinä (K = 1 m/s2):	m/s2	<2,5
Paino	kg	11,2

Pidätämme oikeuden teknisin mututksiin!

1 CONSIGNES DE SECURITÉ
