| Produkttype | Høytrykksvasker |
| Merke | Annovi Reverberi / Stanley Fatmax |
| Modell | 14131 (SFXPW20E / SXFPW20PE) |
| Vekt | 11,2 kg |
| Strømforsyning | 220-240 V ~ 50/60 Hz, 2 kW |
| Arbeidstrykk / maksimalt trykk | 11 MPa / 14 MPa (140 bar) |
| Nominell / maksimal vannmengde | 5,5 l/min / 7,33 l/min |
| Maks. inngangsvannstemperatur | 50 °C |
| Elektrisk beskyttelsesklasse | II (dobbelt isolert) |
| Motorens beskyttelsesgrad | IPX5 |
| Garantert lydeffektnivå | 87 dB(A) |
| Lydtrykknivå (LPA) | 78,8 dB(A) |
| Vibrasjoner (K=1 m/s²) | < 2,5 m/s² |
| Pistolens rekylkraft | 18 N |
| Hovedfunksjoner | Høytrykksvask, såpeinntak, justerbar dyse, roterende dyse (tilvalg), stoppsystem (TSS) avhengig av modell |
| Sikkerhet | Sikkerhetsventil, termisk beskyttelse, pistolens sikkerhetslås, startinnretning |
| Vedlikehold og rengjøring | Rengjøring av dyse (medfølgende nål), rengjøring av vannfilter, etterfylling av olje (hvis aktuelt), vinteroppbevaring med frostvæske |
| Reservedeler og reparasjon | Bruk kun originale Annovi Reverberi-deler. Skift pakninger, slanger, dyser osv. hos et autorisert verksted. |
| Generell informasjon | Bruk til husholdning og profesjonelt avhengig av modell. CE-godkjent. Garanti i henhold til lokal lovgivning. Bruksanvisning tilgjengelig på 24 språk. |
Ofte stilte spørsmål - Stanley Fatmax 14131 Annovi Reverberi
Brukerspørsmål om Stanley Fatmax 14131 Annovi Reverberi
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høytrykkspyler i PDF-format gratis! Finn veiledningen din Stanley Fatmax 14131 - Annovi Reverberi og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. Stanley Fatmax 14131 av merket Annovi Reverberi.
BRUKSANVISNING Stanley Fatmax 14131 Annovi Reverberi
Oversettelse av den originale bruksanvisningen
Myjka ciśnieniowa
Oversattning av bruksanvising i original
Yuksek basinci yikama makinesi
Vaskekraften oges, his man anvender kittet med den roterende dyse.
6.5 Tilslutting til vandforsyning
Advarsel -fare!
En god afvaskning afhaenger i lige sa hoj grad af trykket og vandmaengden.
9 VEDLIGEHOLDELSE (FIG.5)/SIDE 279
De former for vedligheholdelse, som违法犯罪 dette kapitel, skal udfores ved et autoriseret servicecenter.
Advarsel -fare!
Opbevar tilbehoret som vist i fig. 5.
Transporter maskinen som vist i fig. 5.
Tekniske specificationer
| Tekniske data | Måleenhed | SXFPW20E - SXFPW20PE |
| Kapacitet | I/min | 5,5 |
| Maks. kapacitet | I/min | 7,33 |
| Tryk | MPa | 11 |
| Maks. tryk | MPa | 14 |
| Effekt | kW | 2 |
| Maks. Forsyningstemperatur | °C | 50 |
| Maks. Forsyningstryk | MPa | 1 |
| Pistolens repulsionskraft ved maks. tryk | N | 18 |
| Olietype til pumpe | kg | - |
| Beskytteskesklasse | - | II/ ☑ |
| Motorisolering | Klasse | F |
| Motorbeskyttese | - | IPX5 |
| Spænding | V/Hz | 220-240 50/60 1~ |
| Maks. tilladt netmodstand | Ω | - |
| LydtryksniveauuL PA(EN 60704-1)(KPA=2,5 dB(A)) | dB (A) | 78,8 (TBC) |
| LydeffektniveauuL wA (EN 60704-1)+(KwA=2,5 dB(A)) | dB (A) | 87 (TBC) |
| Maskinens vibrationener (K=1 m/s2): | m/s2 | <2,5 |
| Vægt | kg | 11,2 |
Med forbeshold for tekniske aendringer.
1.1 Maskinen du har kjøpt er et høyteknologisk produit fremstillet av en av Europas ledende produsenter av høytrykksvasker. For best mulig ytelse har vi har sammenfattetppe linjene du bør lese nøye og ffolge ved bruk. Ta alle forholdsrregler ved tilkobling, bruk og vedlikehold av maskinen for a beskytte deg selv og andre i nrheten mot skader. Les nøye og følg sikkerhetsforskriftene. Manglende overhold kan sette personers helse og sikkerhet i fare eller forårsake økonomiske skader.
2 INFORMASJONSANVISNINGER
2.1 Følg anvisingene på skiltene og symbolene festet på maskinen, og i denen bruksanvisning.
På maskinen og iBruksanvisningen finnes kun de symbolene som gjelder maskinen som er kjøpt. Kontroller at symbolene og skiltene festet på maskinen alltid er hele og leselige. Hvis ikke, på de skiftes ut og henges opp på samme plass.
Advarsel - fare
Les disse instruksjonene noye for suk.
Ikon E2 (hvis symbolet finnes på fig. 1) - Viser at maskinen er til profesjonelt bruk, dvs. for personer med erfaring, tekisk kjennskap, kjennskap til standarder og lover, og som er i stand til Å bruke maskinen og utføre det nødvendige vedlikeholdet. Maskinen skal ikkeBrukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, uller av personer uten erfaring uller kjennskap til maskinen.
Ikon E3 (hvis symbolet finnes på fig. 1) - Viser at maskinen ikke er til profesjonelt bruk (hjemmebruk). Maskinen skal ikke brukes av barn eller personer med nedsatte fysisiske, sensoriske eller psykiske evner, eller av personer uten erfaringller kjennskap til maskinen medindre de fár tilsyn eller opplæring i en sikker bruk av maskinen og risikoene knyttet tilBruken.
Deler i bevegelse. Ikke beror.
0 Posisjon for bryter slatt av
Posisjon for bryter slatt pa
Garantert lydeffektniva
Forbud: Varsler brukeren om at landets gjeldende regelverk kan forby tilkoblingen av maskinen til drikkevannsforsyningen.
Fare: Varsler brukeren om at vannstralen ikke skal rettes mot barn, dyr, elektrisk utstyr eller delve maskinen.
Maskinen er i isolasjonsklasse II. Det betyr at den har en forsterket isolasjon aller er dobbeltisolert (kun hvis symbolet finnes på maskinen).
Maskinen er i isolasjonsklasse I. Det betyr at den har en jordleder (kun hvis symbolet finnes på maskinen).
Maskinen er i samsvar med anvendbare europeiske direktiver.
Ikon E1 - Viser påbudet om ilke Å avhende høytrykksvaskeren som vanlig husholdningsavfall. Den kan leveres inn til forhandleren ved kjop av en ny. Maskinens elektriske og elektroniske deler må ikke brukes om igjen til feilBruk, fordi de kan vare helsenskadelige.
Brukhorselsvern.
Bruk vernemaske.
Bruk Åndedrettsvern.
Bruk vernehansker.
Bruk vernesko.
Bruk verneklær.
3 SIKKERHETSFORSKRIFTER/RESTERENDE RISIKOER
3.1 ADVARSLER: SIKKERHETSMESSION "FORBUD"
3.1.1 ADVARSEL. IKKE la barn bruke maskinen, og pass på at de ikke leker med maskinen.
3.1.2 ADVARSEL. Trykkstrålene kan vare farlige ved feil bruk.
3.1.3 ADVAREL. IKKE bruk maskinen med brannfarlige eller giftige væsker, aller andreprodukter som ikke er egnet for en korrekt bruk av maskinen. Det er forbudt Å bruke maskinen i brannfarlige eller eksplosjonsfarlige omgivelser.
3.1.4 ADVARSEL. FARE FOR EKSPLOSJON IKKE sprøyt brannfarlige væsker.
3.1.5 ADVARSEL. IKKE rett vannstralen mot personer eller dyr.
3.1.6 ADVAREL. IKKE rett vannstralen mot maskinen, elektriske deler aller annet elektrisk utstyr.
3.1.7 ADVAREL. IKKE bruk maskinen innenfor et arbeidsomrade hvor det oppholder seg personer uten verneklaer.
3.1.8 ADVARSEL. IKKE rett stralen mot deg selv aller andre for a rengjore klær ellerskotoy.
3.1.9 ADVARSEL. IKKE bruk maskinen utendørs när det regner.
3.1.10 ADVARSEL. Maskinen på IKKE brukes av barn, ukyndige personer eller personer som ikke har lest og forstättBruksanvisningen.
3.1.11 ADVAREL. IKKE ta pa stopslet og/eller stikkontakten med vate hender.
3.1.12 ADVARSEL. IKKE bruk maskinen hvis strømledningen er ødelagt. Hvis strømledningen er ødelagt, på den enten skiftes ut av produsenten, et autorisert服务水平enter eller kvalifisert personale forå unngå sikkerhetsfarer.
3.1.13 ADVARSEL. IKKE bruk maskinen hvis en strømkabel eller viktige deler som bl.a. sikkerhetsanordninger, høytrykksslanger eller sprøytepistolen er skadet.
3.1.14 ADVARSEL. IKKE lås pistolhandtaket i driftsposisjon.

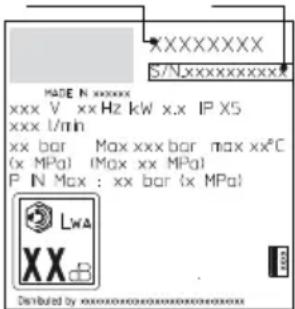

3.1.15 ADVAREL. Kontroller at maskinen har typeskilt. Kontakt leverandoren hvis det ikke er tilfelle. Maskiner uten typeskilt på IKKE brukes, fordi de kan ikke identifiseres og kan=vare farlige.
3.1.16 ADVAREL. IKKE forsok Å endre sikkerhetsventilens og sikkerhetsanordningen kalibrering på noen mæte.
3.1.17 ADVAREL. IKKE endre originaldiameteren til den justerbare sprytedysen.
3.1.18 ADVARSEL. IKKE flytt maskinen ved Å dra i STRÖMLEDNINGEN.
3.1.19 ADVARSEL. Unngå at kjøretøy kjoer over høytrykksslangen.
3.1.20 ADVARSEL. IKKE flytt maskinen ved Å dra i høytrykksslangen.
3.1.21 ADVARSEL. Hvis høytrykksstrålen rettes mot dekk, dekkventiler og andre trykksatte deler, utgør den en potensiell fare. Unnga bruk av rotordysen, og hold alltid strålen på minst 30 cm avstand under vaskingen.
3.1.22 ADVARSEL. Det er forbudt Å bruke ikke original tilbehør eller tilbehør som ikke er spesifikt for modellen. Det er forbudt Å utføre endringer på maskinen. Utföring av endringer fær til bortfall av samsvarserklæringen og fritar produsenten fra sivil- og strafferettslig ansvar.
3.2 ADVARSLER: SIKKERHETSMESSIGE "PABUD"
3.2.1 ADVARSEL. Alle strømførende deler MÅ BESKYTTES mot vannstrålen.
3.2.2 ADVSEL. Den elektriske tilkoblingen ma utfores av en fagkyndig elektriker i samsvar med standard IEC 60364-1. Det anbefales Å installere en jordfeilbryter som avbryter strømforsyningen til maskinen hvis lekkasjesströmmen til jord overstiger 30mA for 30~ms , eller en kontrollanordning for jordkretsen.
3.2.3 ADVSEL. UNDER start kan maskinen forarsake nettforstyrelser.
3.2.4 ADVSEL. Bruk av jordfeilbryter betyr økt sikkerhet for brukeren (30 mA).
3.2.5 ADVARSEL. For modellene uten stopsel ma installasjonen utfores av kvalifisert personale.
3.2.6 ADVSEL. Bruk kun godkjente skjoteledninger med et egnet tverrnitt.
3.2.7 ADVARSEL. Koble alltid fra hovedbryteren nár maskinen forlates uten tilsyn.
3.2.8
ADVARSEL. Det hove trykket kan fore til at deler slynges ut. Bruk personlig verneutstyr.
3.2.9 ADVARSEL. TREKK UT stopslet for det utfores arbeid pa maskinen.
3.2.10 ADVARSEL. För du trykker inn pistolhändtaket må du holde GODT FAST i sprøytepistolen for Å fange opp rekylen.
3.2.11 ADVSEL. FØLG vannverkets forskritter. I henhold til IEC 60335-2-79 kan maskinen kun kobles til drikkevannsforsyningen hvis vanntilførselen til maskinen er utstyrt med tilbakerstrømningsbeskyttelse av typen BA i samsvar med standard EN 12729. Tilbakerstrømningsbeskyttelsen kan bestilles hos produsenten.
3.2.12 ADVSEL. Vann som renner inn i tilbakestromningsbeskyttelsene klassifiseres/DDke som drikkevann.
3.2.13 ADVARSEL. Vedlikehold og/eller reparasjoner av elektriske componenter MÅ utføres av kvalifisert personale.
3.2.14 ADVSEL. SLIPP UT resttrykke for slangen kobles fra maskinen.
3.2.15 ADVARSEL. KONTROLLER før haver bruk og jevnlig at skruene er strammet skikkelig og at ingen av delene er slitte eller defekte.
3.2.16 ADVARSEL. BRUK utelukkende vaskemidler som/DDke kan forarsake korrosjon pa deklaget til hoytrykksslangen/stromledningen.
3.2.17 ADVARSEL. HOLD personer og dyr på minst 15 meters avstand.
3.2.18 ADVAREL. Denne maskinen skal brukes med vaskemidler som leveres aller anbefales av produsenten. Hvis du bruker andre vaskemidlerller kjemiskeprodukter, kan det virke negativt inn på maskinens sikkerhet.
3.2.19 ADVARSEL. Unngå at vaskemidletkommen i kontakt med huden, og spesielt øynene! Ved kontakt med øynene, skyll med rent vann og kontakt lege umiddelbart!
3.2.20 ADVARSEL. Høytrykksslangene, slangekoblingene og leddene er viktige elementer for sikker drift av maskinen. Bruk kun høytrykksslanger, slangekoblinger og ledd som anbefales av produsenten.
3.2.21 ADVARSEL. For à kunne garantere sikker drift av maskinen mä du kun bruke originale reservedeler fra produsenten eller godkjente av produsenten.
3.2.22 ADVAREL. Uegnede skjoteledninger kan vare farlige. Ved bruk av skjoteledning, velg en som er egnet til utendorsbruk, og pass pa at tilkoblingen holdes torr og over bakkenivå. Det anbefales Å bruke en kabeltrommel, som blir ligende minst 60 mm over bakknivå.
3.2.23 ADVAREL. Slå av maskinen og koble den fra strømmen før montering, rengjøring, justering, vedlikehold, oppbevaring og transport.
3.2.24 ADVAREL. Sett rengjöringssettet for rørledninger inn til det rode merket for maskinen slås på.
STANLEY
FATMAX
Bruksanvisning
4 GENERELL INFORMASJON (FIG. 1)/SIDE 3
4.1 Hvordan bruke bruksanvisningen
Bruksanvisingen er en viktig del av maskinen. Ta vare pa den for senere bruk. Les bruksanvisingen grundig ffor installasjon og bruk. Hvis du selger hoytryksvaskeren, ma bruksanvisingen overlates til den nye eieren.
4.2 Levering
Maskinen leveres delvis demontert inni en kartongemballasje.
Sammensetningen av levering er vist på fig. 1.
4.2.1 Vedlapt dokumentasjon
A1 Bruks- og vedlikeholdsanvisining
A2 Sikkerhetsregler
A3 Samsvarserklaering
A4 Garantiregler
4.3 Kassering av emballasjen
Emballasjen er fremstillet i miljovennlige materialer. Uansett ma de resirkuleres eller avhendes i samsvar med gjeldende regelverk.
5 TEKNISK INFORMASJON (FIG. 1)/SIDE 3
5.1 Beregnet bruk
Maskinen er beregnet til hjemmebruk for rengjorring av kjoretoy, maskiner, bater, bygninger osv. Hardnakket skitt fjernes ved bruk av rent vann og biologisk nedbrytbare kjemiske vaskemidler.
Rengjöring av motorer i kjoretoy er kun tillatt dersom det skitne vannet kasseres i overensstemmelse med gjeldende lover.
-Vannetsmatetemperatur:Se maskinens typeskilt.
-Vannetsmatetykk.min.0,1 MPa-maks 1 MPa.
- Omgivelsestemperatur ved drift: Over 0^ .
Maskinen er i samsvar med standard IEC 60335-1 og IEC 60335-2-79.
5.2 Bruker
Ikonet pa fig. 1 viser hvilken bruker som kan bruke maskinen (profesjonell eller ikke profesjonell).
5.3 Hoveddeler
B2 Lanse
B3 Sprytepsiol med sikring
B4 Strømledning med stopsel (avhengig av modell)
B5 Hoytrykksslange
B6 Vaskemiddeltank (avhengig av modell)
B7 Oljelokk (avhengig av modell)
E Sprytedyse
F Vaskemiddelregulator (avhengig av modell)
G Trykkregulator (avhengig av modell)
L Vannfilter
C10 Skruer og bolter
C3 Handtak
C11 Veggkonsoll
C4 Børste
C12 Spak
C5 Slangetrommel
C13 Vaskemiddelsett
C6 Vannsugesett
C14 Hjul
C7 Rengjoringssett for roledninger
C15 Tube med smorefett
C8 Børstesett for store overflater
C16 Manometeret
Ikerhetsanordninger
Sikkerhetsventilen fungerer ogsa som trykkbegrenningsventil. Nár pistolhandtaket slips, apnes sikkerhetsventilen og vannet resirkulerer enten gjennom pumpeinnlopet aller renner ut pa bakken.
- Termostatventil (D1 hvis finnes)
Hvis vantemperaturen overstiger produsentens fastsatte temperatur, tommer termostatventilen ut det varme vannet og suger inn tilsvarende mengde kaldt vann for a gjenopprette riktig temperatur.
- Sikring (D): Unngar tilfeldig vannstrale.
- Varmevern: Stopper maskinen ved overbelastning.
6 INSTALLASJON (FIG.2)/SIDE 4-5
6.1
ALLASJON (FIG. 2)
Advarsel -fare!
Maskinen ma vare koblet fra strømmen ved installasjontering.
For monteringssekvensen se fig. 2.
6.2 Montering av luftelokkene (avhengig av modell)
For a unnga oljelekkasjer leveres maskinen med oljepafyllingsap-ningene lukket med rode lokk. Disse ma skiftes ut med luftelokkene som folger med.
6.3 Montering av rotordysen
(for modellene som er utstyrt med dette)
Med rotordysen oppnas en enda mer effektiv vasking.
Bruk av rotordysen kan fore til et trykkfall pa 25% forhold til trykket som oppnas med den justerbare sprytedysen. Bruk av rotordysen gir allikevel en storre vaskekraft pga.vannstralens roterende effekt.
6.4 Elektrisk tinkobling
Advarsel - fare!
Kontroller at netspenningen og -frekvensen (V/Hz) er overens med det som er oppgitt pa typeskitet (fig.2).
Tversnittet til skjoteledninger som brukes ma vare proporsjonalt med lengden, det vil si at jo longer skjoteledninger er, jo storre ma tversnittet vare. Se tabell I.
6.5 Vanntilkobling
Advarsel - fare!
Ta inn kun filtrert aller rent vann. Vanntilforselen om et minimum vaere tilsvarende pumpens avgitternengde.
Plasser maskinen sa nær vanntilforselen som mulig.
6.5.1 Tilkoblingsapninger
Vannutlop (OUTLET)
Vanninnlp med filter (INLET)
6.5.2 Tilkobling til det lokale vannverket
Maskinen kan bare kobes til drikkevannsforsyninger his vanntilforselen til maskinen er utstyr med tilbakerstromningsbeskyttelse med tomningsmulighet i samsvar med gjeldende bestemmelier. Pass pa at slangen har en diameter pa minst 13mm er forsterket og er maks 25m lang.
6.5.3 Innsuging av vann fra apne beholder
1) Fest sugeslangen med filteret til vanninnlopet (INLET) og senk den helt ned pa bunnen av beholderen.
2) Slipp ut luften i maskinen: a)Losnelansen.
b) Start maskinen og apne pistolhandtaket helt det ren ner ut vann uten luftbober.
3) Sla av maskinen og stram til lansen igjen. Merk: Maks suehoyde er 0,5 m. Det anbefales fylles sugeslangen for bruk.
7 JUSTERINGER (FIG. 3)/SIDE 6
7.1 Justering av sprøytedysen (avhengig av modell)
Drei på sprøytedysen (E) for Å justere vannstrålen.
7.2 Justering av vaskemiddeltilforselen
For tilføring av vaskemiddelet med riktig trykk ma sprøytedysen (E)
(avhengig av modell) dreies til pos." , aller vaskemiddelsettet
(C13) (avhengig av modell) monteres som vist på figuren.
Drei pa regulatoren (F) for dosering av vaskemiddelmengden som skal tilfores (avhengig av modell).
7.3 Justering av driftstrykket (avhengig av modell)
b) klargjore motoren for start (for modeller med TSS-utstyr).
Hvis opposaktansordhingen har en kontrollampe, maijke tennes.
Drei oppstartsanordningen til pos. (0 OFF) for a stanse maskinen.
Hvis opposaktansordhingen har en kontrollampe, maijke slukkes.
- Kontrollspak for vannstralen (I).
Advarsel - fare!
1) Apne vannkranen welt.
2) Frigjør sikringen (D).
3) Trykk inn pistolhandtaket noen sekunder og start maskinen med oppstartsanordningen (1 ON).
Advarsel - fare!
Kontroller for start at maskinen forsynes med vann pa riktig mate. Torrgang skader maskinen. Ikke dekk til ventilasjonsrillene under bruk.
TSS-modeller - For TSS-modeller med automatisk avbrytelse av forsyningen:
- När pistolhandtaket slippes, vil det dynamiske trykket automatisk stoppe den elektriske motoren.
När pistolhandtaket trykkes inn, synker trykket automatisk, den elektriske motoren startes og trykket gjenopprettes med en ubetydelig forsinkelse. - For en korrekt bruk av违法犯罪 pistolhandtaket slippers og trykkes inn på mindre enn 4-5 sekunder.
Ikke bruk maskinen på torrgang, fordi den kan skades. Kontroll at maskinen alltid er riktig forsynt med vann.
For a unnga a pafore maskinen skader som skyldes temperaturokninger, ma ikke vannstrålen avbrytes i mer enn 5 minutter (for modeller uten TSS-utstyr).
8.3 Stop
1) Drei oppstartsanordningen til pos. (0 OFF).
2) Trykk inn pistolhandtaket for a slippe ut luften i rørledingene.
3) Sett paskiringen (D).
8.4 Oppstart igjen
1) Frigjør sikringen (D).
2) Trykk inn pistolhandtaket for a slippe ut luften i rrolledningene.
3) Drei opposstartsanordningen til pos. (ON/l).
8.5 Oppbevaring
1) Lukk vannkranen.
2) Slipp ut resttrykket ved a trykke inn pistolhandtaket welt til det\
ikke renner vann ut av maskinen.
3) Slá av maskinen (0 OFF).
4) Trekk stopslet ut av stikkontakten.
5) Tøm og vask vaskemiddeltanken etter bruk. Vask tanken med rent vann uten bruk av vaskemiddel.
6) Sett paskiringen (D) for sprytepistolen.
8.6 Fylling og bruk av vaskemiddel
Løs opp skitt ved øpore vaskemiddelet pa den torre overflaten. Pa vertikale flater begyinner du nederst og jobber deg oppover. La vaskemidlet virke i 1-2 minutter, men overflaten ma ikke torke. Bruk hoytryksstralen minst 30~cm fra overflaten og arbeid nedenfra og opp. Unnga at skylevannet renner pa flater som enna ikke er vasket. I noen tilfeller kan det vaere nødvendig Å bruke vaskebørster for a fjerne skitten.
Bruk av hóyt trykk er ici alltid den beste lösningen for et godt vaskeresultat ettersom noen flater kan bli odelagt. Unngå Å bruke den justerbare sprøytedysens rette stråle og rotordysen pa skansomme og lakkerte deler samt trykksatte deler (f.eks. dekk, dekkventiler, osv.).
En god vaskeeffekt avhenger i like stor grad av vanntrykket som vannmengden.
9 JUSTERINGER (FIG. 5)/SIDE 279
Alle vedlikeholdsinngrep som/DDke beskrives i dette kapittelet skal utfores ved et autorisert servicesenter.
Advarsel -fare!
Trekk stopslet ut av stikkontakten for vedlikehold av maskinen.
9.1 Rengjoring av sprytedysen
1) Ta lansen av sprøytepistolen.
2) Fjern skitt fra apningen i sprytedysen med verktoyet (C1).
9.2 Rengjoring av filteret
Kontroller sugefilteret (L) og vaskemiddelfilteret (avhengig av modell) fahr bruk, og rengjor som beskrevet ved behov.
9.3 Frigjøring av motoren (avhengig av modell)
Hvis hótyrksvaskeren违法犯罪. Drei motorakselen med et verktoy (M) for a frigjore motoren.
9.4 Fylling av olje (avhengig av modell)
Fyll pə olje gjennom pafyllingshullet for a gjenopprette riktig niva.
Se oljens egenskaper i tabellen Oljeegenskaper.
9.5 Oppbevaring
Oppbevar maskinen pa et tort og frostsikkert sted.
10 OPPBEVARING OG TRANSPORT (FIG.5)/SIDE 279
Lagretilbehoret somvistpfig.5.
| Problem Mulige Årsaker | Lösninger | |
| Pumpen virker ikke ved foreskre-vet trykk. | Slitt dyse. Skift ut dysen. | |
| Vannfilteret er tilsmusset. Rengjør filteret (L) (fig. 5). | ||
| For lavt vantrykk. Åpne vannkranen welt. | ||
| Luft suges inn i systemet. Kontroler koblingene. | ||
| Luft i pumpen. | Slå av maskinen og bruk sprøytepistol hemt til vann-strømmen er jevn. Slå på maskinen igjen. | |
| Sprøtyde sye ifeil stilling. Innstill sprøytedsyn (E) i pos. (+) (fig. 3). | ||
| Termostatventilen er utløst. | Vent til riktig vanntemperatur er gjenoppretet. | |
| Sugehøyde på over 0,5 m fra øpen beholder. | Reduserugehøyden. | |
| Plutselig forandring i pumpetrykk. | Vanninntak fra ekstern tank. Koble maskinen til vannettet. | |
| For hoy matetemperatur til vannet. Senk temperaturen. | ||
| Tilstoppet dyse. Rengjør dysen (fig. 5). | ||
| Sugefilteret (L) er skittent. Rengjør filteret (L) (fig. 5). | ||
| Motoren summer, men vil ikke starte. | For lav matespenning. Sjekk spenneningen i stromnettet (fig. 2). | |
| Spennningstab ved bruk av skjeteledning. Kontroller skjeteledningens karakteristikker. | ||
| Maskinen har ikke vært i bruk på lenge. Kontakt et autorisert servicesenter. | ||
| Problem med TSS-utstyret. Kontakt et autorisert servicesenter. | ||
| Den elektriske motoren starter ikke. | Ingen strømforsyning. | Sjekk at støpselet sitter riktig i stikkontakten og at strom-men ikke er gätt (*). |
| Problem med TSS-utstyret. Kontakt et autorisert servicesenter. | ||
| Maskinen har ikke vært i bruk på lenge. | Frigjør motoren med verktøyet (M) gjennom hullet på baksiden (på noen modeller) (fig. 5). | |
| Vannlekkasje. | Slitte tetninger. | La et autorisert servicesenter skfte ut tetningene. |
| Sikkerhetsventilen med fri tømming er utløst. | Kontakt et autorisert servicesenter. | |
| Unnormalt mye støy. | For hoy vanntemperatur. | Senk temperaten (se tekniske data). |
| Oljelekkasje. | Slitte tetninger. | Kontakt et autorisert servicesenter. |
| Kun for TSS-modeller: Maskinen starter selv om pistolhändtaket er sluppet. | Høytrykkssystemet eller pumpens hydrauliksksystemer ikke tett. | Kontakt et autorisert servicesenter. |
| Kun for TSS:Ikke noe vann+när pistolhändtaket trykkes inn (med tilkoblet vannslange). | Tilstoppet dyse. Rengjør dysen (fig. 5). | |
| Det suges ikke inn vaskemiddel. | Den justerbare sprøytedsyn er innstilt på hoyt trykk. | Innstill sprøytedsyn (E) i pos. "■" (fig. 3). |
| Vaskemiddelet er for tyktflyende. | Bland ut med vann. | |
| Det brukes forlengerslanger for hoytrykksslangen. | Monter den originale slangen igjen. | |
| Vaskemiddelkretsen er full av beegg aller innsnev-ringer. | Skyll med rent vann og fjern ev. innsnevringer. Kontakt et autorisert servicesenter hisis problemet vedvarer. | |
| Vannlekkasje fra termostatven-tilen. | Vanntemperaturen i sprøytedsyn har oversteget makes verdi angitt på typeskiltet. | Ikke avbryt vannstrålen i mer enn 5 minutter mens maskinen er i drift. |
(*) Hvis motoren stopper under drift og ikke starter igjen, vent 2-3 minutter for du prover igjen (varmevernet er utløst).
Kontakt kundeservice hvis feilen oppstär mer enn en gang.
MODELL SERIENUMMER
12 HVORDAN UNNGÄ Å SKADE FLATENE
ADVARSEL
12.1 Bruk av maskinen til vasking av dekk kan skade dekkene og vere farlig.
12.2 Ikke rett hoytryksvannstralen direkte mot dekker.
12.3 Bruk alltid maskinen med laveste trykk ved vasking i nærheten av hjul og dekk.
12.4 Bruk aldri turbolansen til vasking av kjoretoy.
12.5 For mer informasjon les avsnittet: "8.7 Rad for correkt vasking".
EF-samsvarserklæring
Annovi Reverberi S.p.A., Modena, Italia, erklærer at følgende Stanley maskin/er:
Maskinbenevnelse
Modellnr.
Hoytrykksvasker
SFXPW20E SXPW20PE
Effektforbruk 2kW2kW
er i samsvar med følgende europeiske direktiver:
2006/42/EF,2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EF (Ita. Lovdekret 262/2002).
Navn og adresse pa den personen som har fullmakt til ä utferdige den tekniske dokumentasjonen: Stefano Reverberi / AR Daglig leder
Via M.L. King 3 - 41122 Modena, Italia
I henhold til direktiv 2000/14/EF har prosedyren for samsvarsvurderingen blitt utfort i samsvar med Vedlegg V
Modellnr.
SFXPW20E SFXPW20PE
Mäl'tydeffektnivä: 84,5 dB (A) 84,5 dB (A)
Garantert lydeffektinivá: 87 dB (A) 87 dB (A)
Dato: 21.03.2016
MODENA (I)
Stefano
Reverberi
Daglig leder
Garanti
Garantiens gyldighet folger gjeldende lover i landet hvor produkt selges (hvis icike annet er oppgitt av produsenten).
Dersom produkt er mangelfullt pa grunn av material- ell konstrujsjonsfeil ell manglende overensstemmelse med kravene, vil produsenten, i garantiperioden, skifte ut defekte deler ell reparere/skifte ut rimelig slitte deler.
Garantien dekker icke slitasjeutsatte deler (ventil, stempel, vanntetning, oljetetning, færer, o-ringer, tilbehør som slange, sprytepistol, borster, hjul, osv.).
- feil bruk, ikke tillatt bruk, skjodesloshet,
- utleie aller profesjonell bruk närprodukter er solgt til hjemmegruk
- manglende overhold av vedlikeholdsforskriftene i braksanvisningen,
- reparasjoner utfort av uautoisert personale aller uautoriserte servicesenter,
- bruk av/DDKE originale reservedeler erer tilbehOR,
skader forarsaket av transporten, av fremmedlegemer ullkjente stoffer, ulykker, - problemer vedrorende lagring aller oppbevaring.
For en gyldig garanti ma det fremvises kvittering.
7.2 Reglage for fordeling av rengöringsmedel
9.2 Rengöring av filter
For oljeegenskaper, set tabellen Oljeegenskaper.
9.5 Forvaring
