BRUKSANVISNING S-POWER UPS 800 PSW MSW

3. Brug retningslinjer

PV-modulnummer i parallell: N/A

Totalt antall PV-moduler: 1

PV-modulnummer i parallell: N/A

Totalt antall PV-moduler: 2

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	UPS solkraftsystem
Modell	S-POWER UPS 800 PSW	S-POWER UPS 4000 PSW	S-POWER UPS 1600 PSW
INVERTER-LÄGE
AC Utspänning [V] / Frekvens [Hz] / Ström [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7
Märkeffekt [VA] / [W]	1000 / 800	5000 / 4000	2000 / 1600
DC-ingångsspänning [V] / ström [A]	24 / 33 48 /	87 24 / 66
Mått [Bredd x Djup x Höjd; mm]	270 x 130 x 350	295 x 130 x 470	270 x 130 x 370
Vikt [kg]	6,6	10,4	6,9
Effektivitet [%]	98
Driftstemperaturområde [°C]	0 - 55
Förvaringstemperatur [°C]	-15 ~ 60
Ingångsspänningsvågform	Sinus
Utspänningsvågform	Ren sinusvåg
SOLLADDARLÄGE
Systemspänning [V DC]	24	48	24
Maximal PV-arrayeffekt [W]	1000	4000	1000
MPPT-intervall vid	30-66	60-115	30-66
driftspänning [V DC]
Maximal PV-matris öppenkretsspänning [V DC]	75 145 75
Maximal laddningsström [A]	40	80	40
AC-LADDNINGSLÄGE
AC Ingångsspänning [V] /Frekvens [Hz] / Ström [A]	230 / 50 / 7.4	230 / 50 / 36	230 / 50 / 13.4
DC utgångsspänning [V] /ström [A]	27 / 10/20	54 / 10-60	27/ 20/30
AC Utspänning [V] / Frekvens[Hz] / Ström [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE

Produkten uppfyller de relevanta säkerhetsstandarderna.

	Läs instruktionerna före användning.
	Produkten måste återvinnas.
	VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
	UPPMÄRKSAMHET! Varning för elektrisk stöt!
	Använd endast inomhus.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

Den ursprungliga bruksanvisningen är skriven på tyska. Andra språkversioner är översättningar från tyska.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och uktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga onskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till: UPS solkraftsystem

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
c) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad strömkabel ska bytas ut av en behörig elektriker eller tillverkarens servicecenter.
d) För att undvika elektriska stötar, sänk inte ner sladden, stickproppen eller apparaten i vatten eller andra vätskor. Använd inte apparaten på våta ytor.
e) Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar.
f) Förhindra att apparaten blir våt. Risk för elektrisk stöt!
g) Denna enhet bör anslutas till ett permanent jordat ledningssystem.
h) Endast kvalificerad personal kan installera denna enhet med batteri.

2.2. Säkerhet på arbetsplatsen

a) Om det finns några tvivel om enhetens korrekta funktion, kontakta tillverkarens supporttjänst.
b) Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera självständigt!
c) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
d) Barn eller obehöriga får inte gå in på en arbetsplats. (En distraktion kan leda till att du förlorar kontrollen över enheten).
e) Använd apparaten i ett väl ventilerat utrymme.
f) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.
g) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
h) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

2.3. Personlig säkerhet

a) Apparaten är inte konstruerad för att hanteras av personer (inklusive barn) med nedsatta mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller såvida de inte har fått instruktioner om hur apparaten ska användas.
b) Apparaten får endast hanteras av personer som är fysiskt lämpade för att hantera den, som har genomgått lämplig utbildning, som är bekanta med denna bruksanvisning och som har utbildats inom ramen för arbetsskydd och -säkerhet.
c) För att förhindra att apparaten sätts på av misstag, se till att brytaren är i det avstängda läget OFF innan du ansluter apparaten till en strömkälla.
d) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Använd inte enheten om ON/OFF-knappen inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
c) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
d) Förvara apparaten utom räckhåll för barn.
e) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
f) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
g) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
h) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
i) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.

j) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
k) Håll apparaten borta från eld- och värmekällor.
I) Överbelasta inte apparaten.
m) Täck inte över ventilationsöppningarna!
n) För att minska risken för skada, ladda endast uppladdningsbara batterier av blysyratyp med djupgående cykler. Andra typer av batterier kan spricka och orsaka personskador eller skador.
o) Ladda aldrig ett fruset batteri.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Denna produkt är en multifunktionell växelriktare/laddare, som kombinerar funktionerna för växelriktare, solcellsladdare och batteriladdare för att erbjuda avbrottsfri ström. Den erbjuder en användarkonfigurerbar och lättillgänglig drift via kontrollpanelen.

• Konfigurerbart inspänningsområde för hushållsapparater och persondatorer.
• Konfigurerbar batteriladdningsström baserat på applikationer.
• Konfigurerbar AC/Solar laddare prioritet.
• Kompatibel med nätspänning eller generatorkraft.
  • Automatisk omstart medan AC återhämtar sig.
• Överbelastnings-/övertemperatur-/kortslutningsskydd.
• Smart batteriladdardesign för optimerad batteriprestanda.
• Kallstartsfunktion.

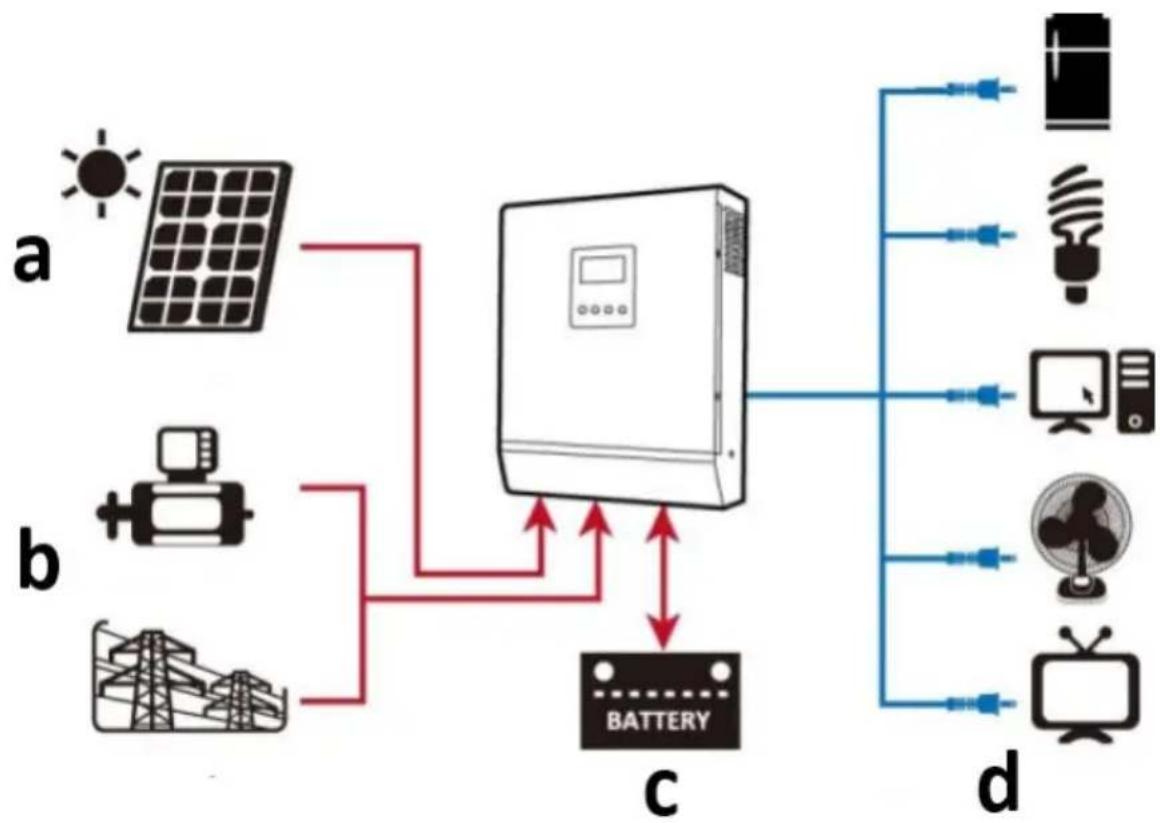

Följande illustration visar grundläggande tillämpning för denna produkt som ett hybridkraftsystem:

a) Solenergi (valfritt)
b) Generator eller elnät
c) Externt batteripaket
d) Vitvaror

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

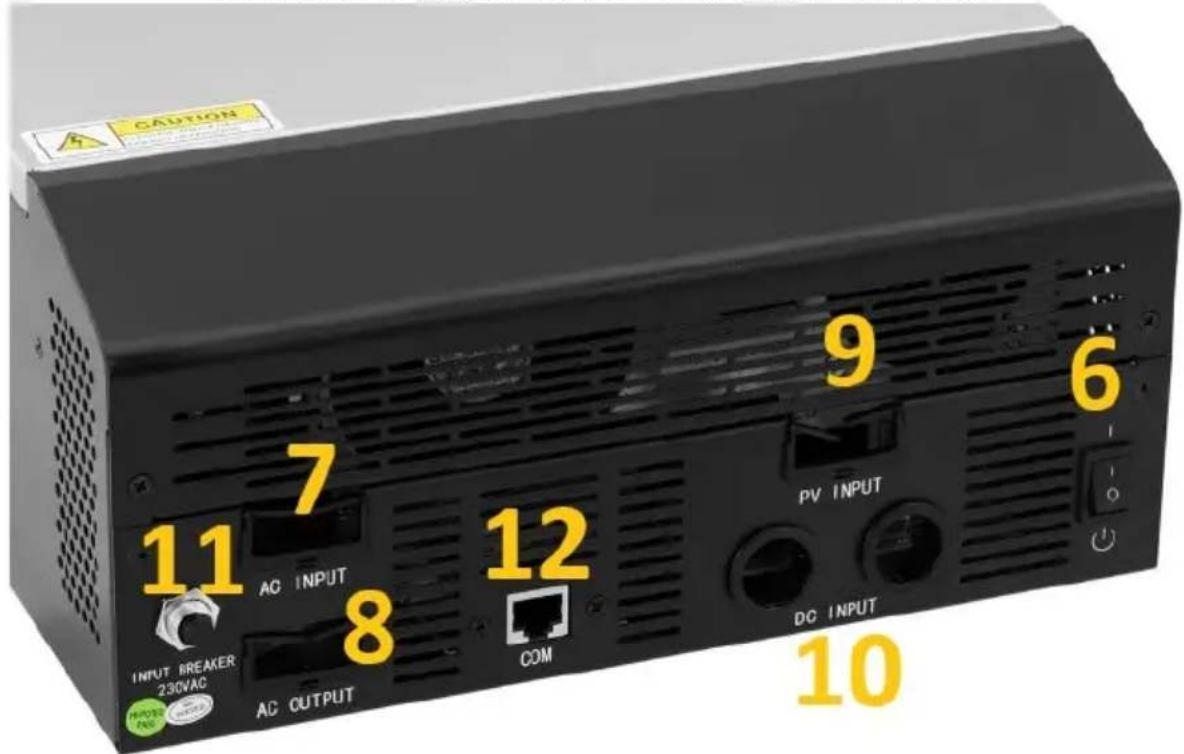

3.1. Beskrivning av apparaten

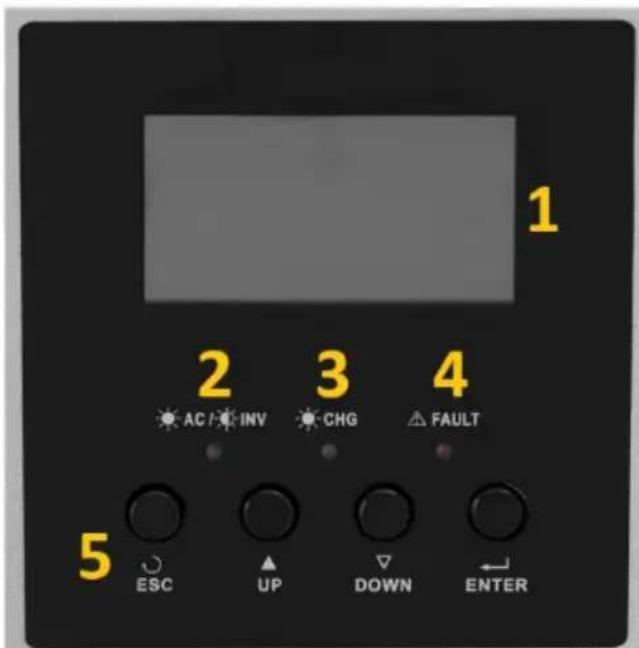

1 2 AC / INV 3 CHG 4 FAULT 5 ESC UP DOWN ← ENTER

S-POWER UPS 800 PSW / S-POWER UPS 1600 PSW:

CAUTIONS 11 7 9 6 INPUT BREAKER 230VAC AC INPUT AC OUTPUT COM PV INPUT DC INPUT 12 8

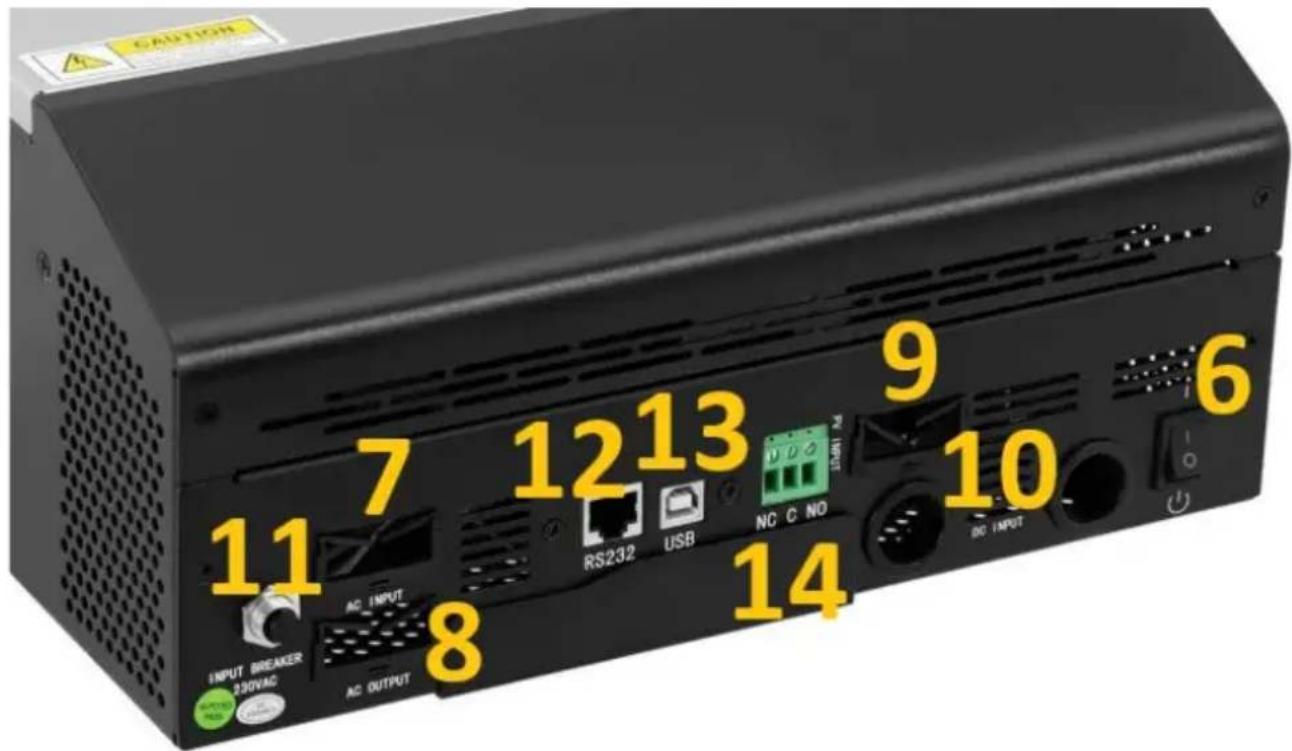

S-POWER UPS 4000 PSW:

11 7 1213 9 6 INPUT BREAKER 230VAC AC INPUT RS232 USB NC C NO 10 DC INPUT 8 14

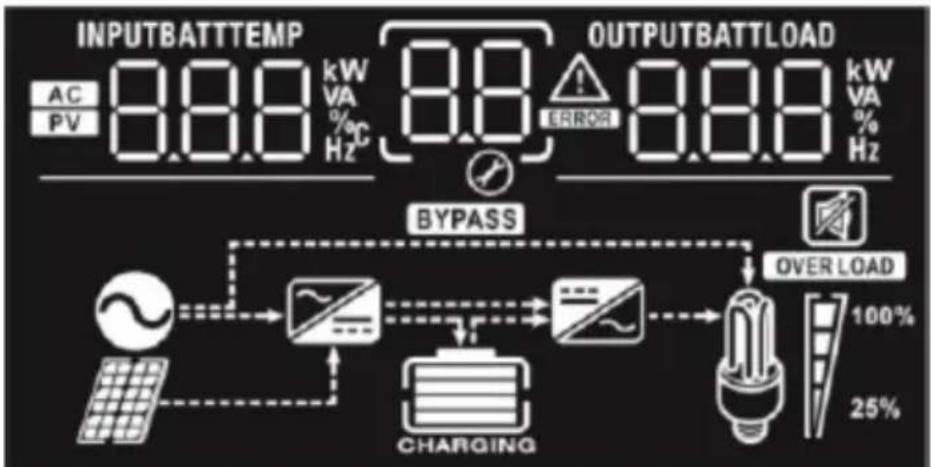

1. LCD skärm
2. Statusindikator
3. Laddningsindikator
4. Felindikator
5. Funktionsknappar
6. Strömbrytare PÅ/AV
7. AC-ingång
8. AC-utgång
9. PV-ingång
10. Batteriingång (DC).

11. Strömbrytare

12. RS232 kommunikationsport

13. USB-kommunikationsport

14. Torr kontakt (spänningsfri)

3.2. Förberedelser för användning

• Installationen måste utföras av en professionell elektriker.
• Montera inte växelriktaren på brandfarliga byggmaterial.
• Montera den på en stadig, stabil yta som för ea. betong.

• Installera apparaten i ögonhöjd för att LCD-displayen ska vara läsbar hela tiden.

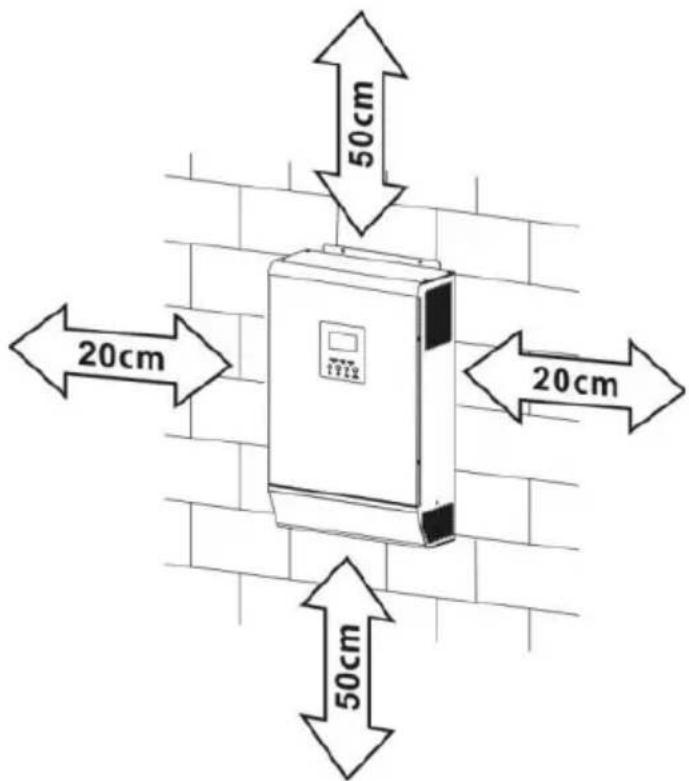

• För korrekt luftcirkulation och värmeavledning låt den ca 20 cm åt sidorna och ca. 50 cm över och under enheten.

• Omgivningstemperaturen bör vara mellan 0 °C och 55 °C för att säkerställa optimal drift.
• Den rekommenderade installationspositionen är fixerad vertikalt på väggen.

50cm 20cm 20cm 50cm

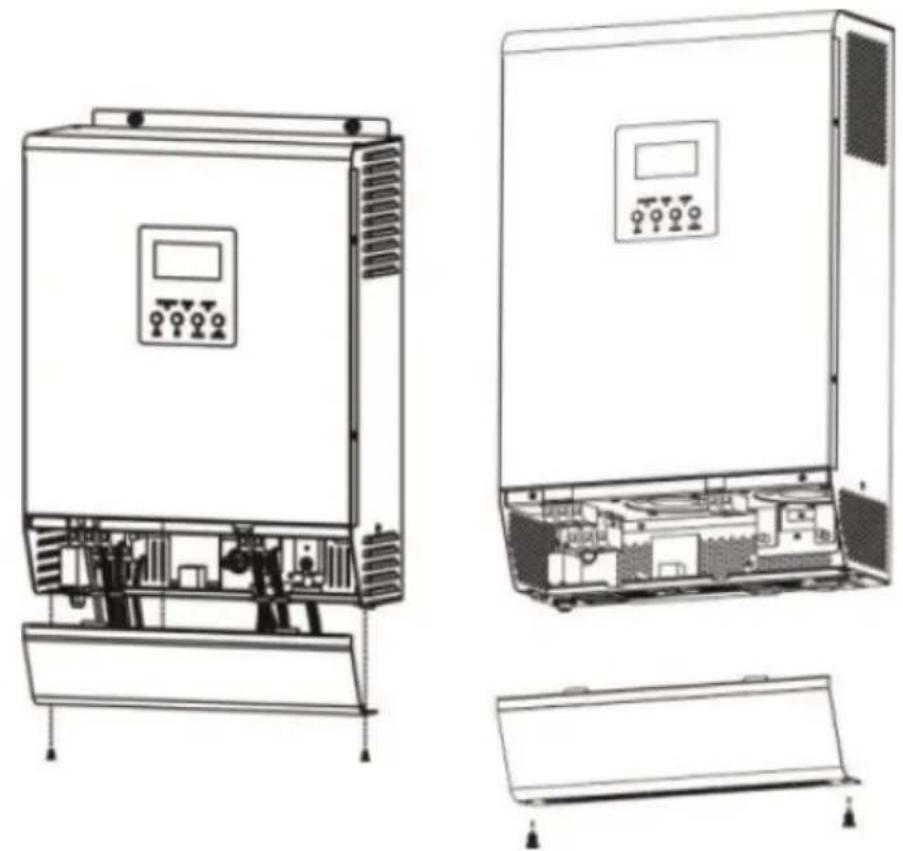

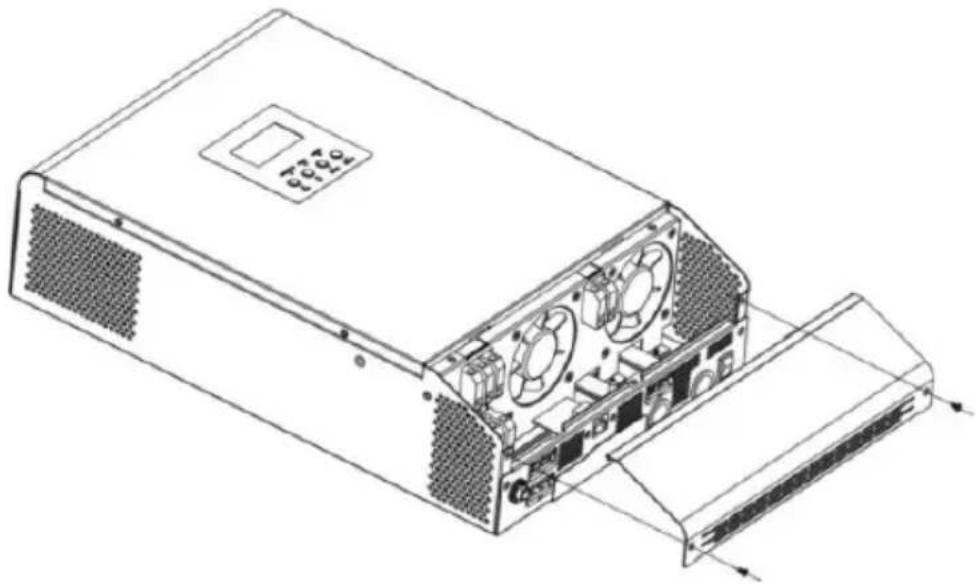

- Innan du ansluter alla kablar, ta bort bottenkåpan genom att ta bort 2 skruvar enligt bilden nedan:

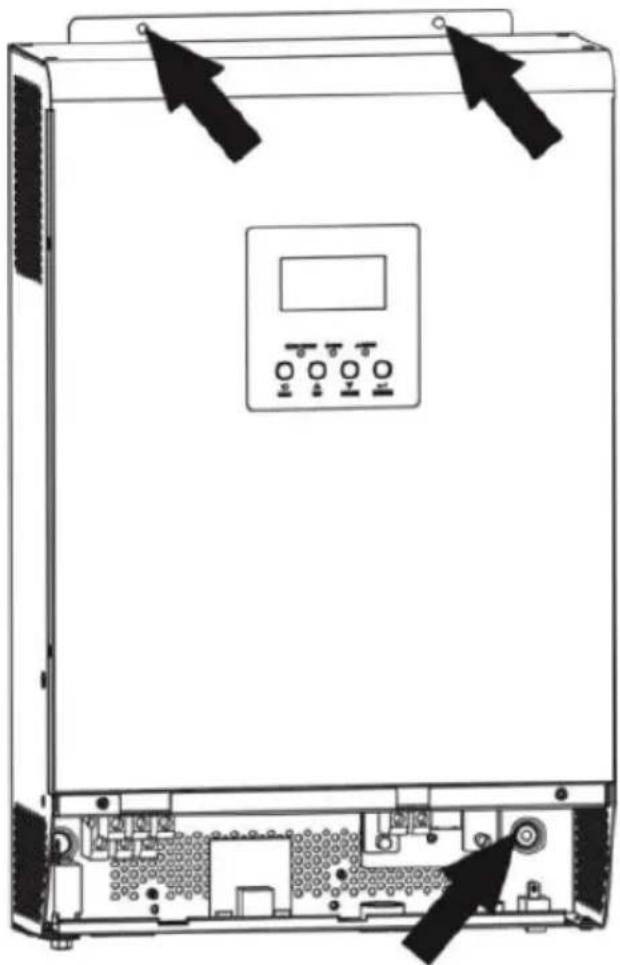

- Enhetens fästpunkter enligt anvisningarna (rekommenderas att använda M4- eller M5-skruvar):

För säkerhet och reglering krävs att ett separat DC-överströmsskydd installeras. Det är mycket viktigt av säkerhets- och effektivitetsskäl att använda korrekt rekommenderad kabel- och terminalstorlek:

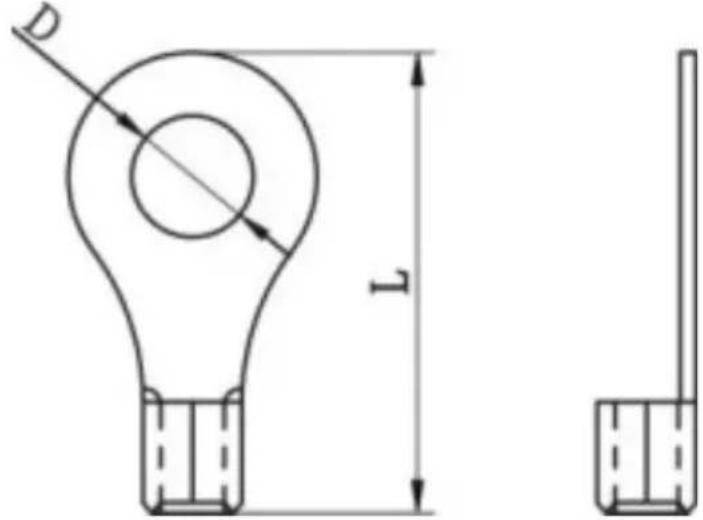

D L

Rekommenderad batterikablar och polstorlek:
Modell	Typiskt strömstyrka	Batterikapa citet (minst)	Trådstor lek	Ringterminal			Momentvärde
				Kabel mm 2	Mått
					D (mm)	L (mm)
S-POWERUPS800PSW/S-POWERUPS1600PSW	83A 100 Ah		1*4AWG	22	6,4	29,2	2~3 Nm
			2*8AWG	16		23,8
S-POWERUPS4000PSW	104A 200 Ah		1*2AWG	38		39,2
			2*6AWG	28		33,2

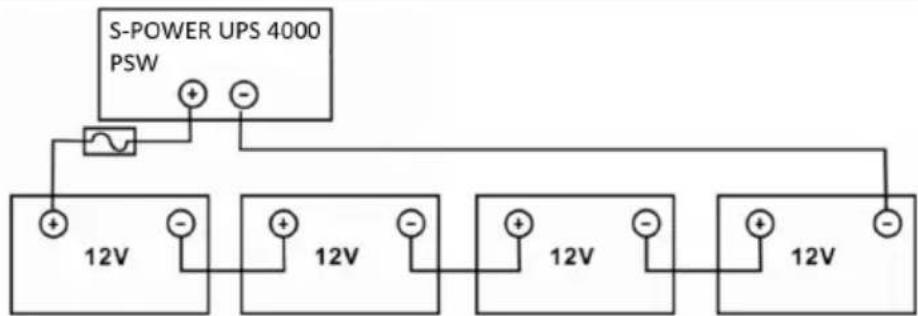

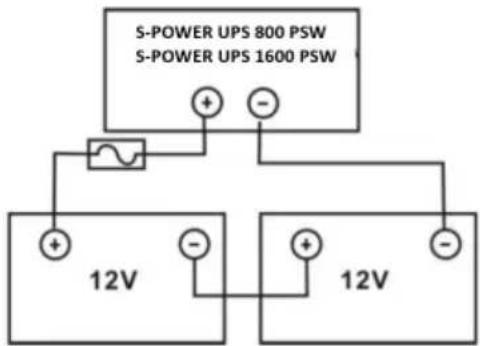

Batterianslutningsdiagram:
S-POWERUPS800PSW
S-POWERUPS1600PSW
S-POWERUPS4000PSW
OBS: använd endast blybatteri eller förseglat GEL/AGM blybatteri!

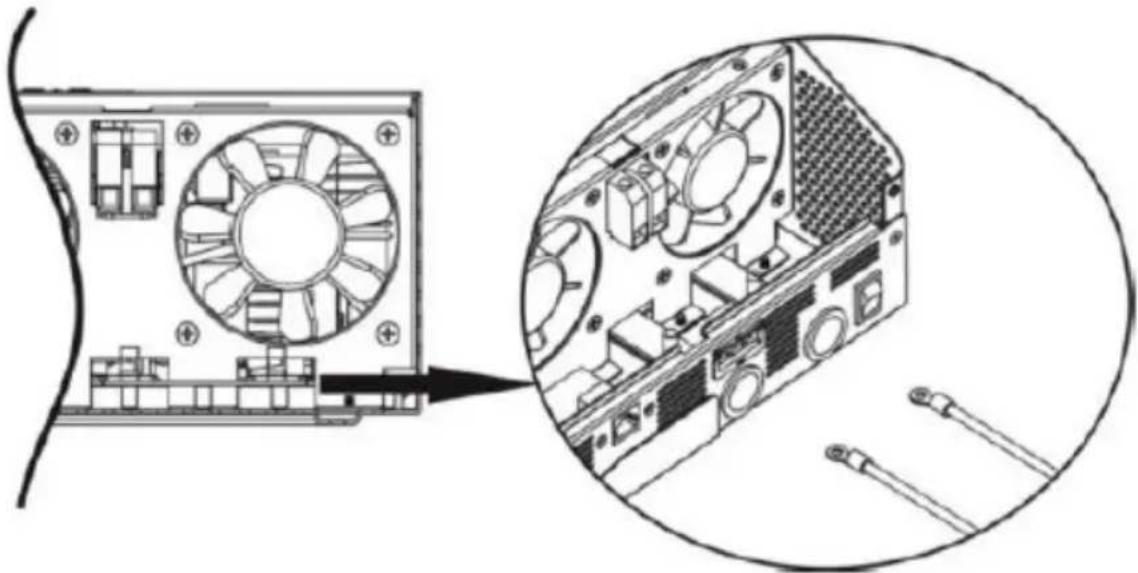

Sätt in batterikabelns ringpol plant i batterikontakten på växelriktaren och se till att bultarna är ordentligt åtdragna – se till att polerna är korrekta för både batteriet och växelriktaren/laddaren.
FÖRSIKTIGHET: applicera inte antioxidanter på terminalerna innan de är ordentligt anslutna.VARNING: innan du gör den slutliga DC-anslutningen eller stänger DC-brytaren/frånskiljaren, se till att positiva (+) måste anslutas till positiva (+) och negativa (-), måste anslutas till negativa (-).

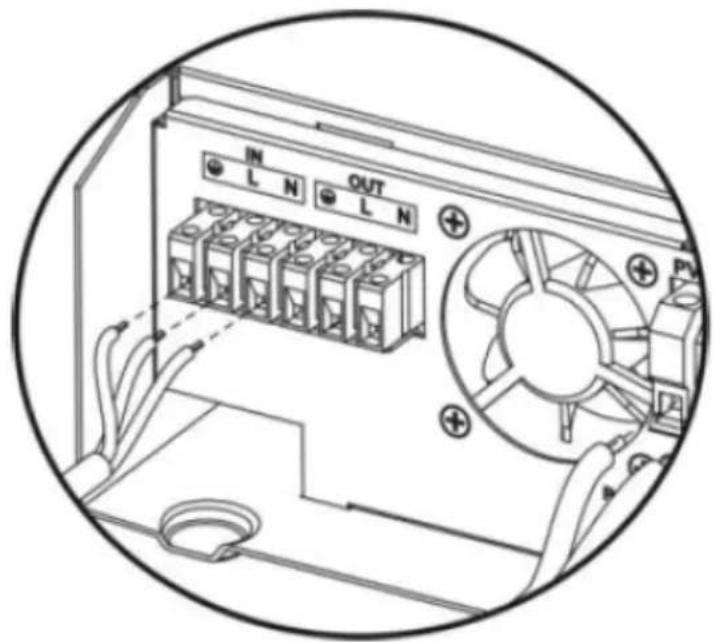

AC INPUT/OUTPUT ANSLUTNING

FÖRSIKTIGHET: innan du ansluter till växelströmskällan, installera en separat växelströmsbrytare mellan växelriktaren och växelströmskällan. Detta säkerställer att växelriktaren säkert kan kopplas bort under underhåll och helt skyddad från överström av AC-ingång. Rekommenderad spec för AC-brytare är 10A för 1000VA, 20A för 2000VA och 50A för 5000VA.

OBS: det finns två kopplingsplintar märkta "IN" och "OUT" – missanslut inte in- och utgångskontakter! Det är viktigt att av säkerhets- och effektivitetsskäl använda lämplig kabel för AC-ingångsanslutning enligt rekommendationerna nedan:

Modell	Mätare	Momentvärde
S-POWER UPS 800 PSW	16 AWG	0,5-0,6 Nm
S-POWER UPS 1600 PSW	14 AWG	0,8-1,0 Nm
S-POWER UPS 4000 PSW	8 AWG	1,4-1,6 Nm

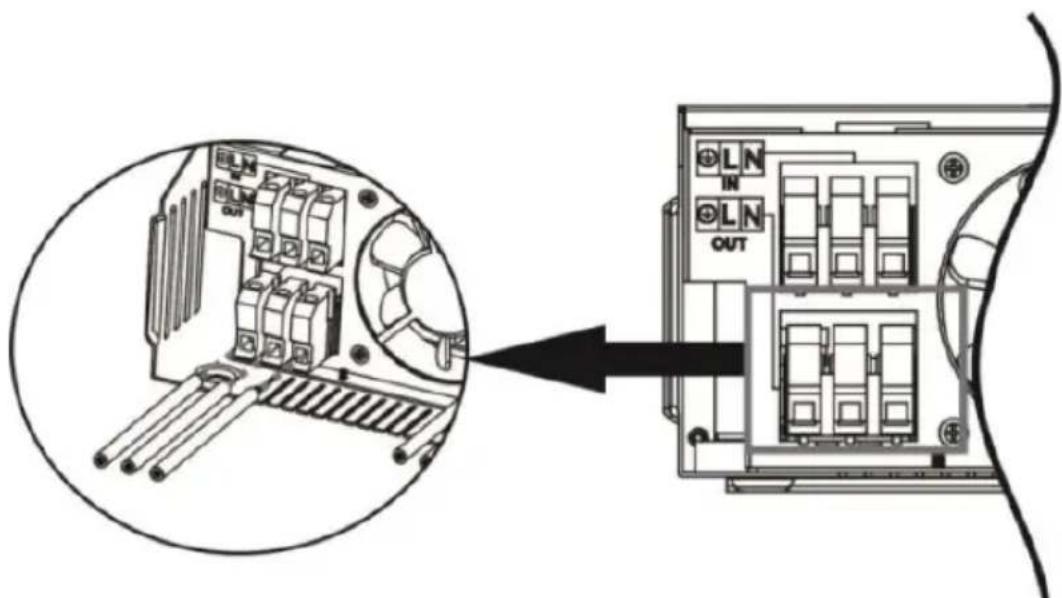

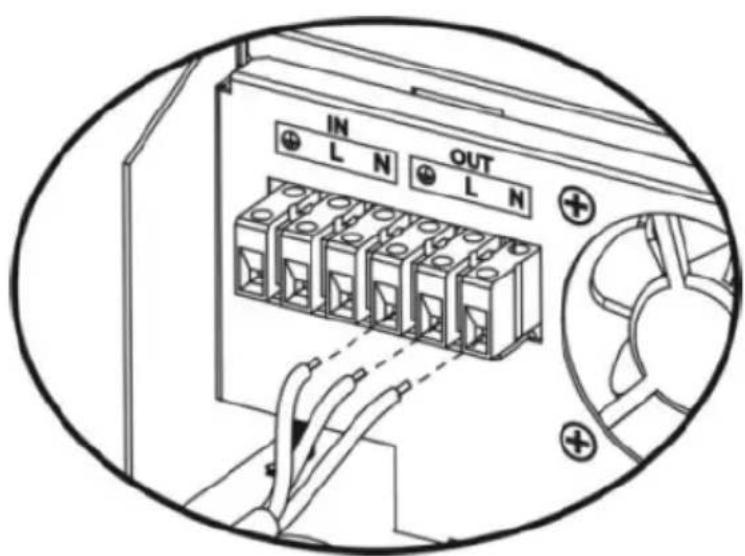

För att implementera AC-ingång/utgångsanslutning:

a) Se till att öppna DC-skyddet eller frånskiljaren först.
b) Ta bort isoleringshylsan 10 mm för sex ledare och förkorta fas L och neutral N 3 mm.
c) Sätt i AC-ingångsledningar enligt polariteterna som anges på plint och dra åt plintskruvarna. Se till att ansluta PE-skyddsledare först:

	Jord Gulgrön
L	Linje	Brun eller svart
N	Neutral	Blå

1000VA:

WARNING: se till att nätströmkällan är frånkopplad innan du försöker ansluta den till enheten.

d) Sätt i AC-utgångsledningarna enligt polariteterna som anges på kopplingsplinten och dra åt kopplingsskruvarna. Se till att ansluta PE-skyddsledare först:

	Jord Gulgrön
L	Linje	Brun eller svart
N	Neutral	Blå

IN LN OUT LN

1000VA:
2000-5000VA:

e) Se till att ledningarna är ordentligt anslutna.

WARNING: se till att ansluta AC-kablar med korrekt polaritet. Om L- och N-ledningar är anslutna omvänt, kan det orsaka kortslutning i elnätet när dessa växelriktare arbetar parallellt.

FÖRSIKTIGHET: apparater som luftkonditionering krävs några minuters fördröjning för att starta om, eftersom det krävs för att ha tillräckligt med tid för att balansera köldmediegas inuti kretsarna. Om ett strömbrist uppstår och återhämtar sig på kort tid kommer det att orsaka skada på anslutna apparater. För att förhindra denna typ av skada, kontrollera om luftkonditioneringen är utrustad med tidsfördröjningsfunktion innan installation. Annars kommer växelriktaren/laddaren att utlösa överbelastningsfel och stänga av utgången för att skydda din apparat, men ibland kan det fortfarande orsaka skador på luftkonditioneringen.

PV-ANSLUTNING (GÄLLER ENDAST FÖR MODELLEN MED SOLLADDARE)

WARNING: innan du ansluter till PV-moduler, installera separat en likströmsbrytare mellan växelriktaren och PV-modulerna. Det är mycket viktigt för säkerhet och effektivitet att använda lämplig kabel för PV-modulanslutning. För att minska risken för skada, använd lämplig rekommenderad kabelstorlek.

Typiskt strömstyrka	Mätare	Momentvärde
40A	12 AWG	1,2~1,6 Nm

När du väljer rätt PV-moduler, var noga med att överväga nedanstående krav först:

a) Öppen kretsspänning (Voc) för PV-moduler överstiger inte max PV-matris öppen kretsspänning för omriktaren

Modell	S-POWER UPS 800 PSW	S-POWER UPS 4000 PSW	S-POWER UPS 1600 PSW
Sol laddare
Laddningsström (PWM)	40A 80A 40A
Systemets likspänning	24V	48V	24V
Driftspänningsområde	30~66V DC	60~115V DC	30~115V DC
Max PV-matris öppen kretsspänning	75V DC	145V DC	75V DC

b) Max. strömspänningen (Vmpp) för PV-moduler bör vara nära bästa Vmp för växelriktaren eller inom Vmp-intervallet för att få bästa prestanda. Om en PV-modul inte kan uppfylla detta krav är det nödvändigt att ha flera PV-moduler i seriekopplade. Se tabellen nedan:

Modell	Bästa Vmp	Vmp intervall
S-POWER UPS 800 PSW	45V DC	30~32V
S-POWER UPS 4000 PSW	100V DC 60~145V
S-POWER UPS 1600 PSW	80V DC 30~115V

OBS: * Vmp: panelens maximala effektpunktspänning.

PV-laddningseffektiviteten är maximerad medan PV-systemspänningen är nära Best Vmp.

Maximalt antal PV-moduler i serie : Vmpp för PV-modul * X st = Bästa Vmp för växelriktaren eller Vmp-området.

PV-modulnummer parallellt : max. laddningsström för inverter / Impp

Totalt antal PV-moduler = maximalt antal PV-moduler i serie * Antal PV-moduler parallellt.

1000VA-växelriktaren som ett exempel för att ställa in korrekta PV-moduler. Efter övervägande överstiger Voc av PV-moduler inte 50V DC och max. Vmpp av PV-modul nära 45V DC eller inom 30\~66V DC, vi kan välja PV-modul med nedanstående specifikation:

Maximal effekt (Pmax)	550W	Max antal PV-moduler i serie 1→41,28x1÷ 30~66
Max. effektspänning Vmpp	41,28 V
Max Effektström Impp	13.33 A
Öppen	49,8 V
kretsspänning Voc
Kortslutningsström Isc	14.01 A

Maximalt antal PV-moduler i serie: 1

PV-modulnummer parallellt: N/A

Totalt antal PV-moduler: 1

5000VA-växelriktaren som ett exempel för att ställa in korrekta PV-moduler. Efter övervägande överstiger Voc av PV-moduler inte 150V DC och max. Vmpp av PV-modul nära 60V DC eller inom 60\~145V DC, vi kan välja PV-modul med nedanstående specifikation:

Maximal effekt (Pmax)	550 W	Max antal PV-moduler i serie3→41,28x3 ≡ 60~145
Max. effektspänning Vmpp	41,28 V
Max Effektström Impp	13.33 A	PV-modulnummer parallellt3→40A/13.33 totalt antal PV-moduler 3
Öppen kretsspänning Voc	49,8 V
Kortslutningsström Isc	14.01 A

Maximalt antal PV-moduler i serie: 3

PV-modulnummer parallellt: 3

Totalt antal PV-moduler: 9

2000VA-växelriktaren som ett exempel för att ställa in korrekta PV-moduler. Efter övervägande överstiger Voc av PV-moduler inte 80V DC och max. Vmpp av PV-modul nära 80V DC eller inom 30\~115V DC, vi kan välja PV-modul med nedanstående specifikation:

Maximal effekt (Pmax)	550W	Max antal PV-moduler i serie 1→41,28x1÷30~115
Max. effektspänning Vmpp	41,28 V
Max Effektström Impp	13.33 A
Öppen kretsspänning Voc	49,8 V
Kortslutningsström Isc	14.01 A

Maximalt antal PV-moduler i serie: 2

PV-modulnummer parallellt: N/A

Totalt antal PV-moduler: 2

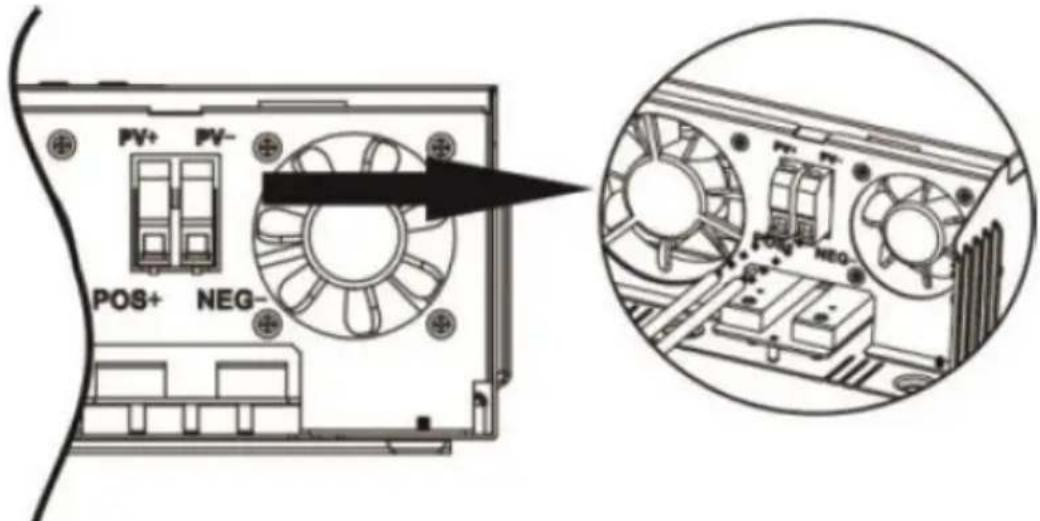

Följ nedanstående steg för att implementera PV-modulanslutning:

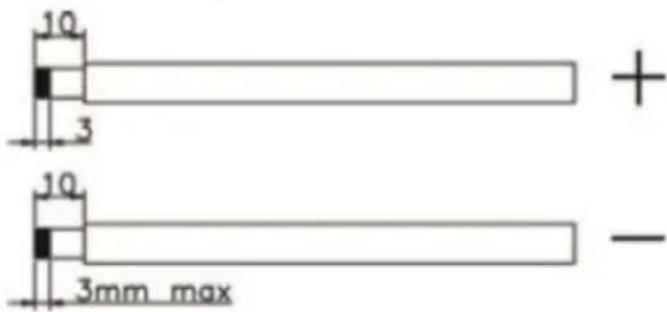

10 + - 3 10 3mm max

a) Ta bort isoleringshylsan 10 mm för positiva och negativa ledare.
b) Kontrollera korrekt polaritet för anslutningskabeln från PV-moduler och PV-ingångskontakter. Anslut sedan den positiva polen (+) på anslutningskabeln till den positiva polen (+) på PV-ingången. Anslut minuspolen (-) på anslutningskabeln till minuspolen (-) på PV-ingången.

PV+ PV- POS+ NEG- PG+ -NEG-

c) Se till att ledningarna är ordentligt anslutna.

SLUTMONTERING

Efter att ha anslutit alla kablar, sätt tillbaka bottenkåpan genom att skruva två skruvar som visas nedan:

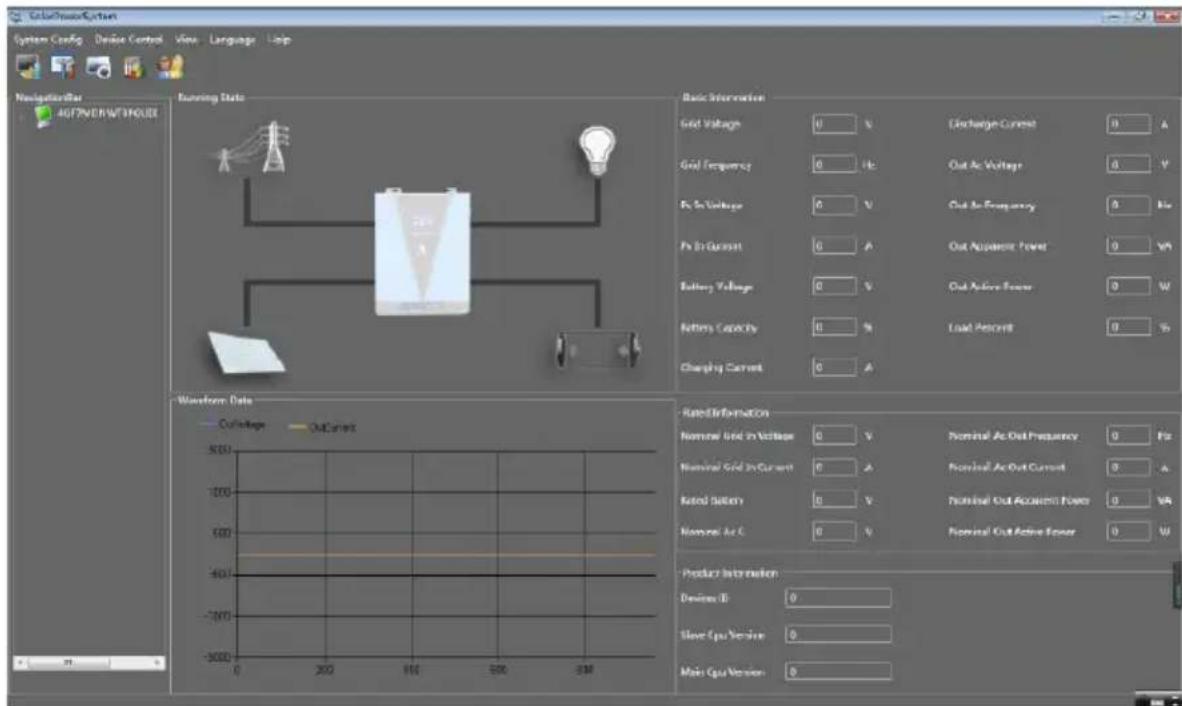

KOMMUNIKATIONSANSLUTNING

a) använd den medföljande kommunikationskabeln för att ansluta växelriktaren och PC:n. För att övervaka systemet via en PC Du måste installera extern programvara som finns på denna länk: http://solarmonitorsystem.com/

b) efter att du har laddat ner filen klickar du på den för att installera programvaran på din PC.

c) Efter avslutad installation kör programvaran och ändra först dess språk till engelska:

Flash	2021-03-23 17:50	文件夹
Picture	2021-03-23 17:50	文件夹
EntityFramework.dll	2019-09-14 17:01	应用程序扩展	4,872 KB
EntityFramework.SqlServer.dll	2019-09-14 17:01	应用程序扩展	578 KB
EntityFramework.SqlServer	2019-09-14 17:01	XML 文档	160 KB
EntityFramework	2019-09-14 17:01	XML 文档	3,650 KB
log4net.dll	2020-09-28 16:07	应用程序扩展	270 KB
log4net	2020-09-28 16:07	XML 文档	1,480 KB
MpsDataBase	2021-01-23 16:21	Data Base File	400 KB
MySql.Data.dll	2015-10-02 23:04	应用程序扩展	447 KB
SolarPowerSystem	2021-01-23 16:02	应用程序	173,287 KB
SolarPowerSystem.exe.config	2021-01-06 11:57	CONFIG 文件	2 KB
SolarPowerSystem.pdb	2021-01-23 16:02	PDB 文件	256 KB
System.Data.SQLite.dll	2020-05-30 15:54	应用程序扩展	1,746 KB
System.Data.SQLite.EFG.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite.Ling.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite	2020-05-30 16:03	XML 文档	1,077 KB

d) Efter byte av språk i programvarans gränssnitt Du kan börja använda programvaran för att övervaka UPS:en:

Det finns en torr kontakt (3A/250V AC) tillgänglig på bakpanelen. Den kan användas för att leverera signal till extern enhet när batterispänningen när varningsnivån.

Enhetens status	Skick			Torr kontaktport
				NC & C	NO & C
Stäng av	Enheten är avstängd och ingen utgång är strömsatt.			Stänga Öppen
Ström på	Utgången drivs från verktyget.			Stänga	Öppen
	Utgången drivs från batteri eller solenergi	Program 01 inställt som hjälpprogram.	Batterispänning < Låg DC- varningsspänning	Öppen Stänga
			Batterispänning > Inställningsvärde i Program 13 eller batteriladdningen när flytande steg	Stänga Öppen
		Program 01 är satt som	Batterispänning < inställt värde i	Öppen Stänga
		SBU eller solenergi först	program 12
			Batterispänning > Inställningsvärde i program 13 eller batteriladdningen när flytande intervall	Stänga Öppen

3.3. Användning av apparaten

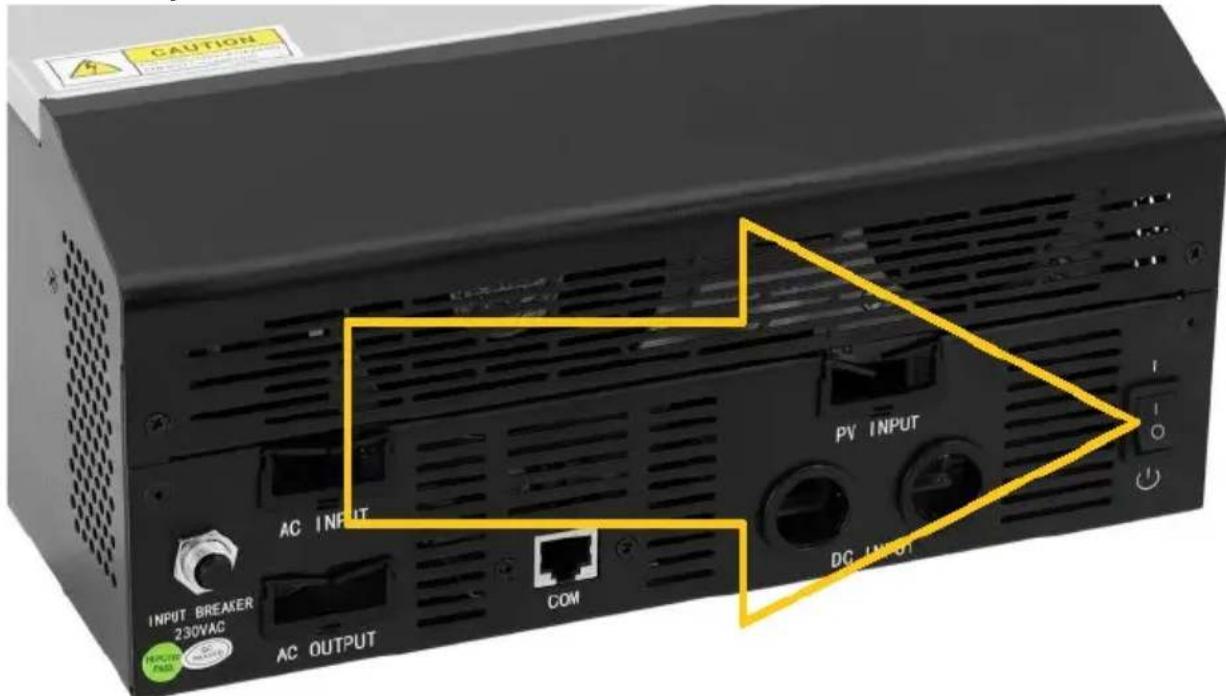

STRÖM PÅ/AV

CAUTION INPUT BREAKER 230VAC AC INPUT PV INPUT COM DC INPUT AC OUTPUT

När enheten har installerats korrekt och batterierna är väl anslutna, trycker du på ON/OFF-knappen (som sitter på undersidan av fodralet) för att slå PÅ/AV enheten.

DISPLAY OCH FUNKTIONSKNAPPAR

Displaypanelen med funktionsknappar finns på apparatens framsida:

Ljusindikator (LED)			Menande
	Grön	Fast PÅ	Utgången drivs av verktyget i linjeläge.
		Blinkande	Utgången drivs av batteri eller PV i batteriläge.
	Grön	Fast PÅ	Batteriet är fulladdat.
		Blinkande	Smeten håller på att laddas.
	Röd	Fast PÅ	Fel uppstår i växelriktaren.
		Blinkande	Varningstillstånd uppstår i växelriktaren.

Funktionsknapp	Beskrivning
ESC	För att lämna inställningsläget.
UPP	För att gå till föregående val.
NER	För att gå till nästa val.
STIGA PÅ	För att bekräfta valet i inställningsläge / Gå in i inställningsläget

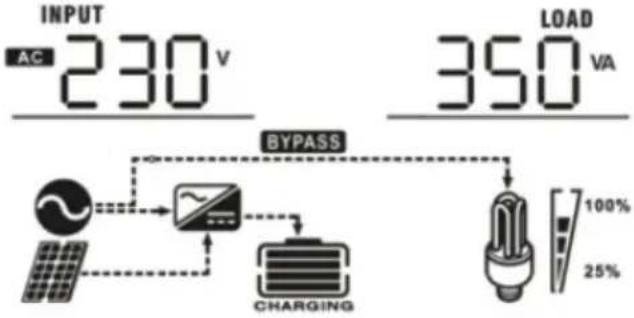

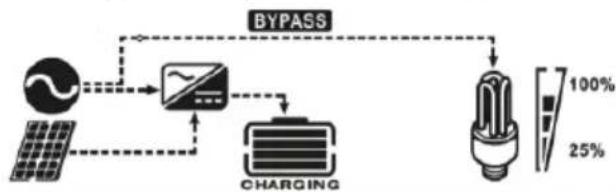

DISPLAY-IKONER

Ikon	Funktionsbeskrivning
Indatakälla
	Indikerar AC-ingången.
	Indikerar PV-ingången.
INPUTBATT	Ange ingångsspänning, ingångsfrekvens, PV-spänning, batterispänning och laddarström.
Konfigurationsprogram och felinformation

	Indikerar inställningsprogrammen.
	Indikerar varnings- och felkoder.Varning: blinkar med varningskod.Fel: belysning med felkod.
Utdatainformation
	Ange utspänning, utgångsfrekvens,belastningsprocent, belastning i VA, belastning i wattoch urladdningsström.
Batteriinformation
	Indikerar batterinivå med 0-24%, 25-49%, 50-74% och75-100% i batteriläge och laddningsstatus i linjeläge.
I AC-läge kommer den att visa batteriets laddningsstatus.
Status	Batterivolt	Display
Konstant strömläge /Konstantspänningsläge	<2V/cell	4 staplar blinkar i varv.
	2 ~2,083V/cell	Den nedre stapeln kommer attvara på och de andra trestaplarna blinkar i tur ochordning.
	2 083 ~ 2,167V/cell	De två nedre staplarna kommeratt vara på och de andra tvåstaplarna blinkar i tur ochordning.
	>2,167V/cell	De tre nedre staplarna kommeratt vara på och den översta stapeln kommer att blinka.
Flytande läge. Batterierna är fulladdade.		4 barer kommer att vara på.
I batteriläge kommer den att visa batterikapacitet.
Belastningsprocent	Batterivolt	Display
Belastning >50 % < 1,717	V/cell

I AC-läge kommer den att visa batteriets laddningsstatus.

Status	Batterivolt	Display
Konstant strömläge / Konstant spänningsläge	<2V/cell	4 staplar blinkar i varv.
	2 ~ 2,083V/cell	Den nedre stapeln kommer att vara på och de andra tre staplarna blinkar i tur och ordning.
	2 083 ~ 2,167 V/cell	De två nedre staplarna kommer att vara på och de andra två staplarna blinkar i tur och ordning.
	>2,167V/cell	De tre nedre staplarna kommer att vara på och den översta stapeln kommer att blinka.
Flytande läge. Batterierna är fulladdade.		4 barer kommer att vara på.

I batteriläge kommer den att visa batterikapacitet.

Belastningsprocent	Batterivolt	Display
Belastning >50 % < 1,717V/cell

	1,717V/cell ~ 1,8V/cell
	1.8 ~ 1,883V/cell
	>1,883V/cell
50 %> Belastning >20 %	<1,817V/cell
	1,817V/cell ~ 1,9V/cell
	1.9 ~ 1,983V/cell
	>1.983V/cell
Belastning <20 %	1.867V/cell
	1,867V/cell ~ 1,95V/cell
	1,95 ~ 2,033V/cell
	>2,033V/cell

Lägesdriftinformation

Tystningsfunktion
	Indikerar att enhetens larm är inaktiverat.

LCD-INSTÄLLNING

Efter att ha tryckt och hållt "ENTER"-knappen i 3 sekunder, går enheten in i inställningsläge. Tryck på "UPP eller "DOWN"-knappen för att välja inställningsprogram och tryck sedan på "ENTER"-knappen för att bekräfta valet eller "ESC"-knappen för att avsluta.

Ställa in program:

Program	Beskrivning Valbart alternativ
00	Avslutainställningsläget
01	Utgångskällansprioritet:För att konfigureralastströmkällansprioritet		Solenergi ger kraft tilllasterna som första prioritet.Om solenergin inte räcker till för att driva alla anslutna laster, kommer batterienergi att förse lasterna samtidigt.Verktyget ger ström tilllasterna endast när något tillstånd inträffar:- Solenergi är inte tillgänglig- Batterispänningensjunker till lågnivåvarningsspänni ng eller inställningspunkten i program 12.
			Utility kommer att ge ström till lasterna som första prioritet.Sol- och batterienergi kommer endast att ge ström till lasterna närnätström inte är tillgänglig.
		SBU prioritet	Solenergi ger kraft till lasterna som första prioritet.Om solenergin inte räcker till för att driva alla anslutna laster, kommer batterienergin att leverera ström till lasterna samtidigt.Utility ger ström till lasterna endast när batterispänningen sjunker till antingen lågnivåvarningsspänning eller inställningspunkten i program 12.
02	Maximal laddningsström:För att konfigurera total laddningsström för sol- och energiladdare.(Max. laddström = elladdningsström + laddström för solenergi)	10A (endast tillgänglig för vald modell)	20A
		30A	40A
		50A (standard)
		60A (endast vald modell)	70A (endast vald modell)
		80A (endast vald modell)	90A (endast vald modell)
		100A (endast vald modell)	110A (endast vald modell)
03	ACingångsspänningsområde	Vitvaror (standard)	Om det väljs kommer acceptabelt AC-ingångsspänningsområdeatt ligga inom 90-280V
		POSTEN	Om det väljs, kommer acceptabelt AC-ingångsspänningsområdeatt ligga inom 170-280V.
04	Energisparlägeaktivera/avaktivera	Sparläge avaktivera(standard)	Om den är inaktiverad,oavsett om en anslutenlast är låg eller hög,kommer på/av-statusenför omriktarutgången inteatt påverkas.
		Aktivera sparläge	Om den är aktiveradkommer omriktarensutgång att vara avstängdnär den anslutna lasten ärganska låg eller intedetekteras.
05	Typ avströmförsörjning	AGM (standard)	Översvämmad
		Användardefinierad(endast tillgängligför vald modell)	Om "användardefinierad"väljs kanbatteriladdningsspänningoch låg DC-brytspänningställas in i program 26, 27och 29.
06	Automatisk omstartnär överbelastninginträffar	Omstart inaktivera(standard)	Aktivera omstart
07	Automatisk omstartnär övertemperatur	Omstart inaktivera(standard)	Aktivera omstart
	uppstår
09 Utgångsfrekvens		50Hz (standard)	60 Hz
11	Maximal elladdningsströmObs: om inställningsvärdet i program 02 är mindre än det i program 11, kommer växelriktaren att lägga laddningsström från program 02 för nätladdare.	Tillgängliga alternativ i 1000VA modell:
		10A	20A (standard)
		Tillgängliga alternativ i 2000VA modell:
		20A	30A
		Tillgängliga alternativ i 5000VA modell:
		2A	10A
		20A	30A (standard)
		40A	50A
		60A

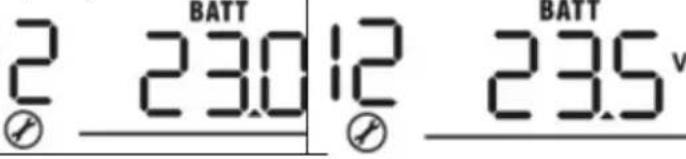

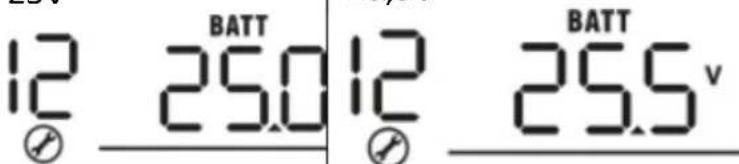

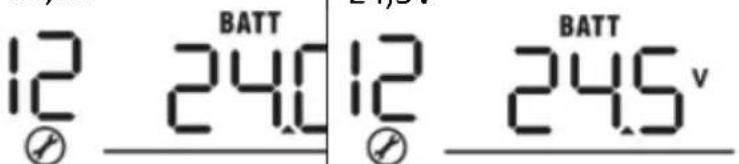

12	Ställ in spänningspunkten tillbaka till nätkällan när du väljer "SBU priority" eller "Solar first" i program 01.	Tillgängliga alternativ i 1000VA/2000VA modell:
		22,0V	22.5V
		23,0V (standard)	23,5V
		24.0V	24.5V
		25V	25.5V
		Tillgängliga alternativ i 5000KV-modell:
		44V	45V
		46V (standard)	47V
		48V	49V
		50V	51V

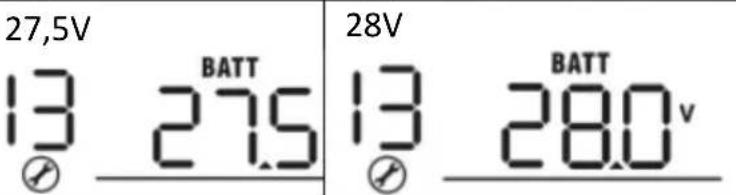

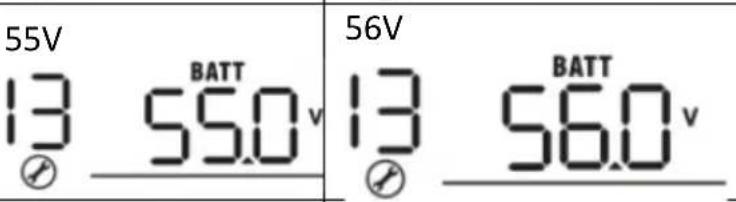

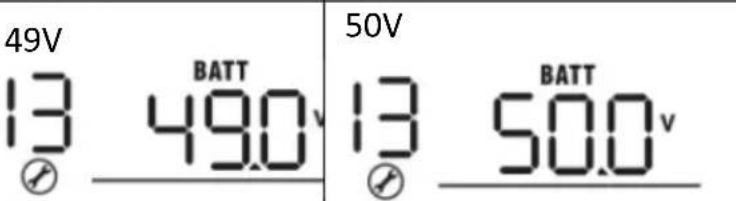

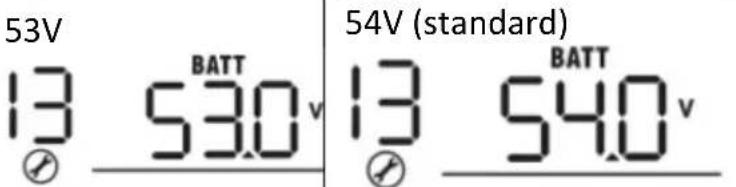

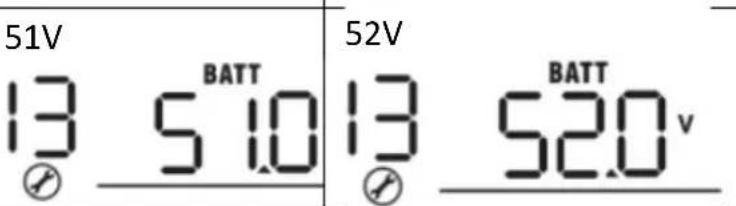

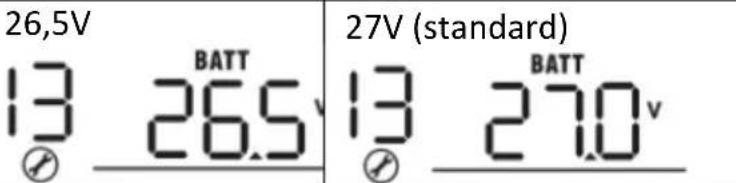

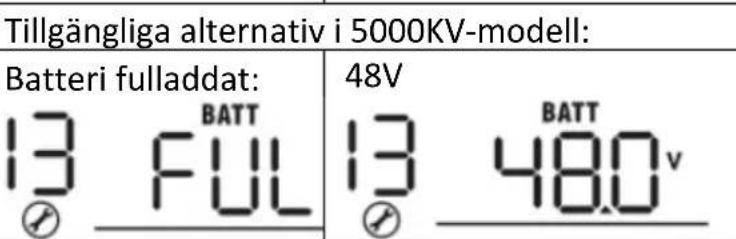

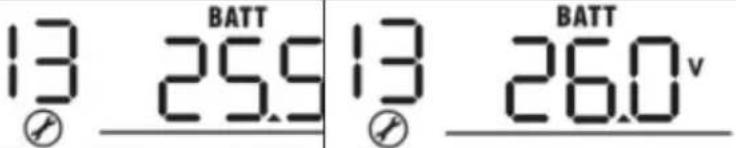

13	Återställspänningspunkten tillbatteriläge när duväljer "SBU priority"eller "Solar first" iprogram 01.	Tillgängliga alternativ i 1000VA/2000VA modell:
		Batteri fulladdat	24V
		24.5V	25V
		25,5V	26V
		57V	58V
16	Laddarens källas prioritet:För att konfigurera laddarens källas prioritet	Om denna växelriktare/laddare fungerar i linje-, standby- eller felläge, kan laddarkällan programmeras enligt nedan:
		Solen först:	Solenergi laddar batteriet som första prioritet. Verktyget laddar endast batteriet när solenergi inte är tillgänglig.
		Utility först:	Verktyget laddar batteriet som första prioritet. Solenergi laddar endast batteriet när nätström inte är tillgänglig.
		Solenergi och energi (endast tillgänglig för 4000KV-modell)	Solenergi och energi kommer att ladda batteriet samtidigt.
		Bara solenergi	Solenergi kommer att vara den enda laddarkällan oavsett om det är tillgängligt eller inte.
		Om denna växelriktare/laddare fungerar i batteriläge eller energisparläge, kan endast solenergi ladda batteriet. Solenergi laddar batteriet om det är tillgängligt och tillräckligt.
18 Larmkontroll		Larm på (standard)	Larmet avstängt18 b0F
19	Återgå automatiskt till standardskärmen	Återgå till standardskärmen (standard)	Om det väljs, oavsett hur användaren byter skärm, kommer den automatiskt att återgå till standardskärmen(ingångsspänning/utgångsspänning) efter att ingen knapp har tryckts in under 1 minut.
		Håll dig på senaste skärmen	Om det väljs, kommer skärmbilden att stanna vid de senaste skärmen som användaren äntligen byter.
20	Bakgrundsbelysnings kontroll	Bakgrundsbelysning på (standard)	Bakgrundsbelysningen avstängd20 LOF
22	Piper när primärkällan avbryts	Larm på (standard)	Larmet avstängt22 AOF
23	Överbelastningsbypass:När den är aktiverad går enheten över till linjeläge om överbelastning inträffar i batteriläge.	Bypass inaktivera (standard)	Aktivera förbikoppling23 bye
25	Spela in felläge	Inspelningsaktivering	Inspelning avaktivera (standard)25 Fds
26	Bulkladdningsspänni ng (CV Voltage)	1000VA/2000VA grundinställning: 28,2V
		4000VA standardinställning: 56,4V
		Om självdefinierat väljs i program 5 kan detta program ställas in. Inställningsområde är från 24,0V till 29,2V för 1000VA/2000VA-modell och 48,0V till 58,4V för 4000VA-modell. Ökningen avvarje klick är 0,1V.
27	Flytande laddningsspänning	1000VA/2000VA grundinställning: 27,0V
		4000VA standardinställning: 54,0V
		Om självdefinierat väljs i program 5 kan detta program ställas in. Inställningsområde är från 24,0V till 29,2V för 1000VA/2000VA-modell och 48,0V till 58,4V för 4000VA-modell. Ökningen av varje klick är 0,1V.
29 Låg DC-brytspänning		1000VA/2000VA grundinställning: 21,0V
		4000VA standardinställning: 42,0V
		Om självdefinierat väljs i program 5 kan detta program ställas in. Inställningsområde är från 20,0V till 24,0V för 1000VA/2000VA-modellen och 40,0V till 48,0V för 4000VA-modellen.Ökningen av varje klick är 0,1V. Låg DC-avstängningsspänning kommer att fixeras till inställningsvärdet oavsett vilken procentandel av belastningen som är ansluten.
31	Solenergibalans:När den är aktiverad kommer solenergin automatiskt att justeras enligt ansluten belastningseffekt (endast tillgänglig i 4000VA-modellen)	Solenergibalans:Aktivera (standard)	Om det väljs kommer solenergin automatiskt att justeras enligt följande formel:batteriaddningserrekt + ansluten lastkraft.
		Solenergibalans	Om det väljs kommer
		inaktivera:	solenergin att varadensamma till max.batteriladdning oavsetthur mycket laster som äranslutna. Det max.batteriladdningseffektenkommer att baseras påinställningsströmmen iprogram 02.(Max. solenergi = Max.batteriladdningseffekt)
33 Batteriutjämning
		Om "översvämmad" eller "Användardefinierad"väljs i program 05, kan detta program ställas in.
34	Batteriutjämningsspänning	1000VA/2000VA grundinställning: 29,2V
		Inställningsområde är från 25,0V till 30V.Ökningen av varje klick är 0,1V.
		4000VA standardinställning: 58,4V
		Inställningsområde är från 50V till 60V. Ökningenav varje klick är 0,1V.
35 Batteriutjämnad tid		60 min (standard)	Inställningsområde är från5 min till 900 min.Ökningen av varje klick är5 min.
36	Batteriutjämnadtimeout	120 min (standard)	Inställningsområde är från5 min till 900 min.Ökningen av varje klick är5 min.
37 Utjämningsintervall		30 dagar (standard)	Inställningsområde är från0 till 90 dagar.Ökningen av varje klick är1 dag.
39	Utjämning aktiveras	Gör det möjligt	Inaktivera (standard)

	omedelbart
		Om utjämningsfunktionen är aktiverad i program 30 kan detta program ställas in. Om "aktivera" väljs i detta program, är det för att aktivera batteriutjämning omedelbart och huvudsidan visas . Om "avaktivera" väljs, kommer den att avbryta utjämningsfunktionen tills nästa aktiverade utjämningstid anländer baserat på program 35-inställning. Just nu — kommer inte att visas på displayens huvudsida.

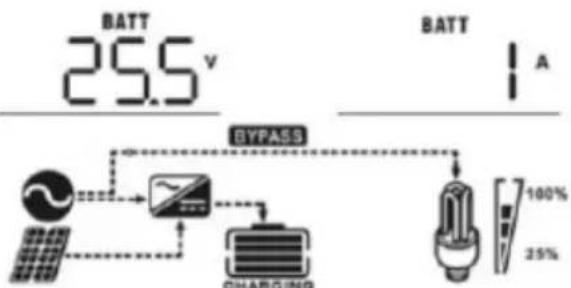

SKÄRMINSTÄLLNING

LCD-displayinformationen växlas i tur och ordning genom att trycka på "UPP" eller "DOWN"-knappen. Den valbara informationen växlas enligt nedanstående ordning: inspänning, ingångsfrekvens, PV-spänning, laddningsström, batterispänning, utspänning, utgångsfrekvens belastningsprocent, belastning i VA, belastning i watt, DC-urladdningsström, huvud-CPU-version och andra CPU version.

Valbar information	LCD-display

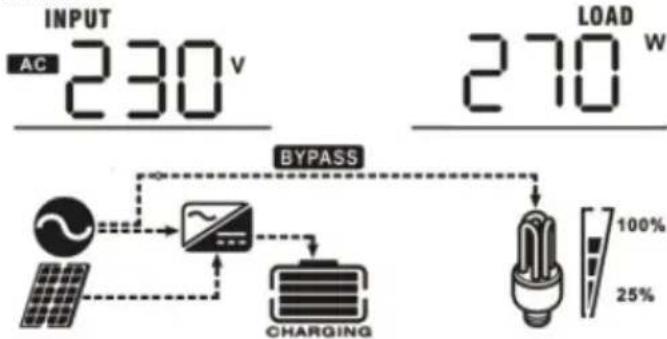

Ingångsspänning/utgångsspänning(standardskärm)
Ingångsfrekvens	Ingångsfrekvens=50Hz OUTPUT[230v]

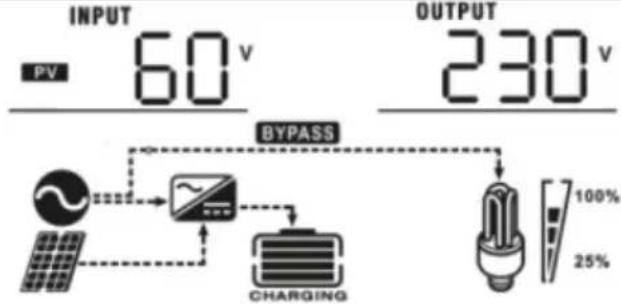

PV spänning	PV-spänning=60V

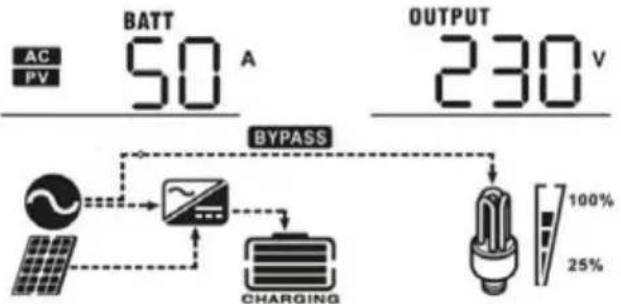

Laddningsström	Laddström=50A

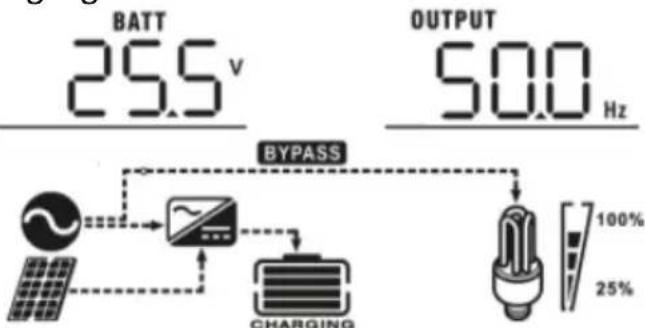

Batterispänning/ DCurladdningsström	Batterispänning = 25,5V, urladdningsström = 1A
Utgångsfrekvens	Utgångsfrekvens = 50Hz

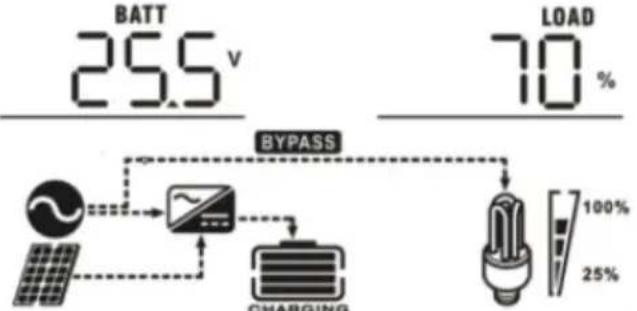

Belastningsprocent	Lastprocent = 70%

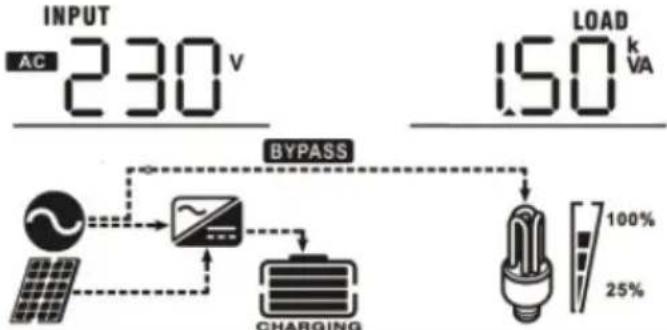

Belastning i VA	När ansluten belastning är lägre än 1kVA,kommer belastningen i VA att presentera "xxxVA" som visas nedan:När belastningen är större än 1kVA (≥1kVA), kommer belastningen i VA att presentera "x.xkVA" som visas nedan:

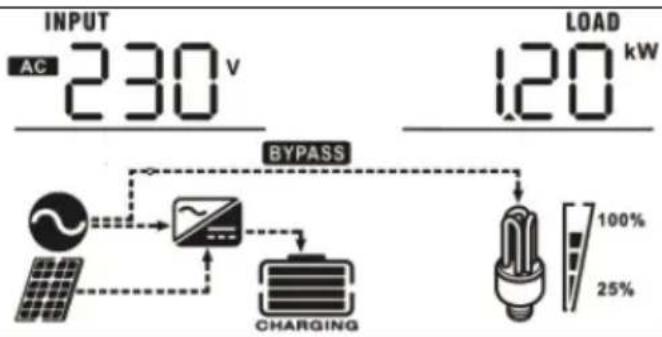

Ladda i watt	När belastningen är lägre än 1kW kommer belastningen i W att visa "xxxW" som visas nedan:När belastningen är större än 1kW (≥1kW), kommer belastningen i W att presentera "x.xkW" som visas nedan:

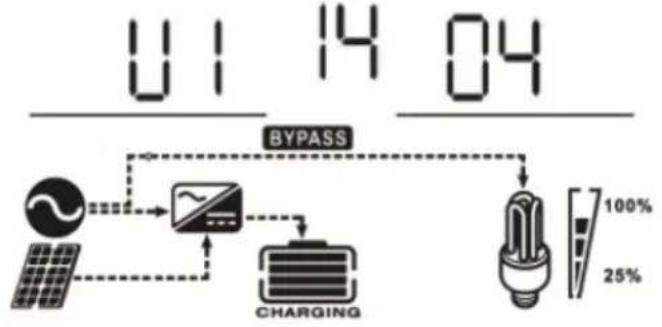

Kontroll av huvudprocessorns version	Huvudprocessorversion 00014.04

DRIFTSLÄGE BESKRIVNING

Läge	Beskrivning	Visas
Standbyläge/EnergisparlägeNotera: Standby-läge –växelriktaren ärinte påslagen än,men vid dennatidpunkt kanväxelriktarenladda batterietutan AC-utgång.Energisparläge –om det äraktiveratkommeromriktarensutgång att varaavstängd när denanslutnabelastningen ärganska låg ellerinte detekteras.	Ingen utgånglevereras avenheten menden kanfortfarandeladda batterier.	Laddning av energi och PV-energi:
		Laddning av el:
		Laddning med PV-energi:
		Ingen laddning:
FellägeNotera:Felläge – fel somorsakas av inrekretsfel ellerexterna orsaksomövertemperatur,utgångkortsluten och såvidare.	PV energi ochnytta kan laddabatterier.	Laddning av el och PV-energi (endasttillgänglig i - 1000VA/2000VA):
		Laddning av elnät (endast tillgänglig iendast tillgänglig i - 1000VA/2000VA):
		Laddning med PV-energi:
		Ingen laddning:
	Verktyget kandrivabelastningar närenheten startarutan batteri(endasttillgängligt i4000VA-modeller medenkeldrift).	Ström från verktyget:
Linjeläge	Enhetenkommer att geuteffekt frånelnätet. Detkommer ocksåatt laddabatteriet ilinjeläge.	Laddning av energi och PV-energi:
		Laddning av el:
Batteriläge	Enheten kommer att ge uteffekt från batteriet och PV-ström.	Ström från batteri och PV-energi:
		Ström endast från batteri:

BATTERIUTJÄMNINGSBESKRIVNING

Utjämningsfunktion läggs till i laddningsregulatorn. Det vänder uppbyggnaden av negativa kemiska effekter som stratifiering, ett tillstånd där syrakoncentrationen är högre i botten av batteriet än på toppen. Utjämning hjälper också till att ta bort sulfatkristaller som kan ha byggts upp på plattor. Om det lämnas okontrollerat kommer detta tillstånd, som kallas sulfatering, att minska batteriets totala kapacitet. Därför rekommenderas det att utjämna batteriet med jämna mellanrum.

- Använda utjämningsfunktionen:

Batteriutjämningsfunktionen i övervaknings-LCD-inställningsprogram 30 måste aktiveras först. Än måste denna funktion i enheten tillämpas med någon av följande metoder:

a) Ställa in utjämningsintervall i program 35.
b) Aktiv utjämning omedelbart i program 36.

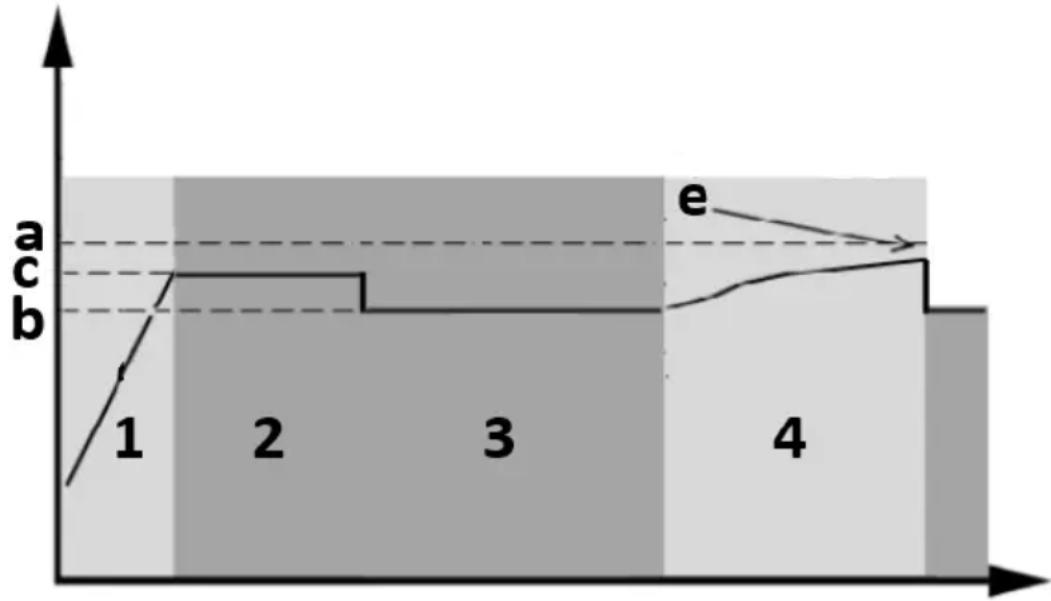

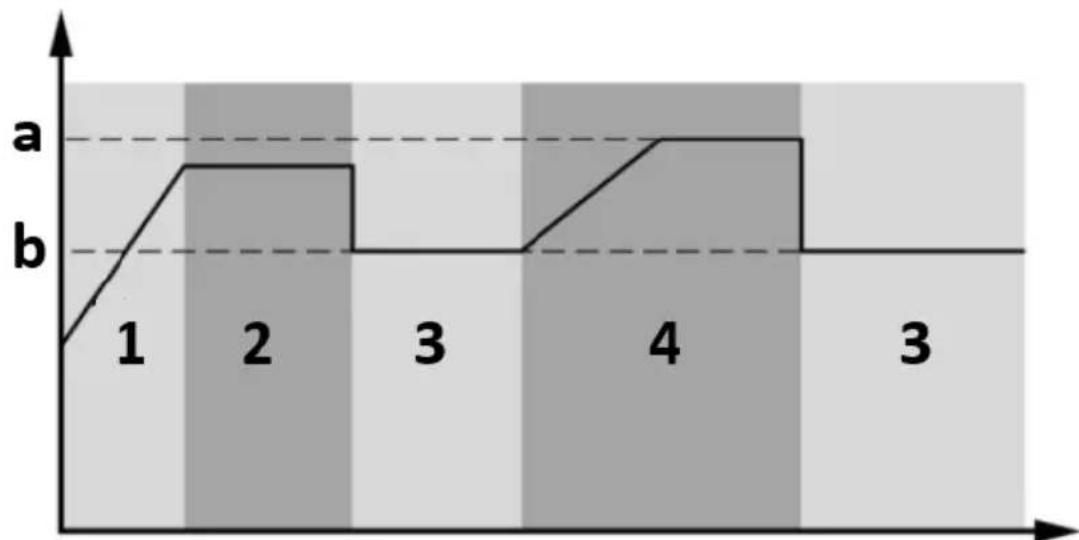

- När ska man utjämna?

I flytsteg, när inställningsutjämningsintervallet (batteriutjämningscykel) har kommit, eller utjämningen är aktiv omedelbart, kommer regulatorn att börja gå in i utjämningsstadiet.

a) Utjämna spänningen
b) Flytspänning

1. Bulk
2. Absorption
3. Flyta
4. Utjämna

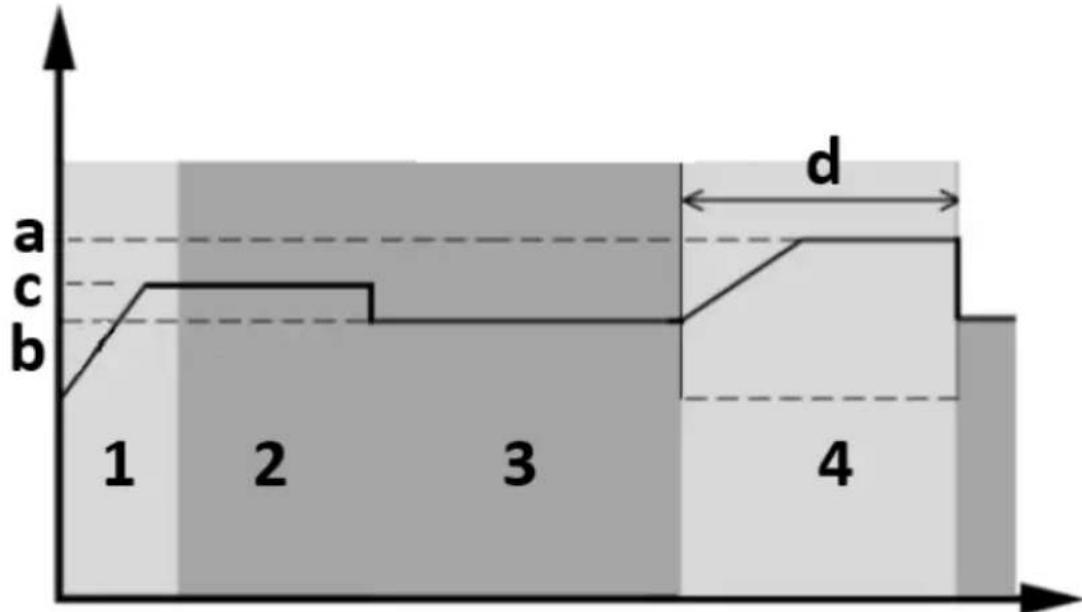

- Utjämna laddningstid och timeout

I Equalize-steget kommer styrenheten att leverera ström för att ladda batteriet så mycket som möjligt tills batterispänningen stiger till batteriutjämningsspänningen. Sedan tillämpas konstantspänningsreglering för att upprätthålla batterispänningen vid batteriutjämningsspänningen. Batteriet kommer att förbli i utjämningsstadiet tills inställningen av batteriutjämningstid uppnås.

a) Utjämna spänningen

b) Flytspänning
c) Absorptionsspänning
d) Utjämna laddningstiden

1. Bulk

2. Absorption

3. Flyta

4. Utjämna

Men i utjämningsstadiet, när batteriutjämningstiden har gått ut och batterispänningen inte stiger till batteriutjämningsspänningspunkten, kommer laddarens kontrollenhet att förlänga batteriutjämningstiden tills batterispänningen uppnår batteriutjämningsspänning. Om batterispänningen fortfarande är lägre än batteriutjämningsspänningen när batteriutjämningstiden är över, kommer laddningsregulatorn att stoppa utjämningen och återgå till flytsteg.

a) Utjämna spänningen
b) Flytspänning
c) Absorptionsspänning
e) Utjämna laddningstiden

1. Bulk
2. Absorption
3. Flyta
4. Utjämna

FELREFERENSKODER

Felkod	Menande	Visad ikon
01	Fläkten är låst när växelriktaren är avstängd.

02 Överdriven temperatur.
03	Batterispänningen är för hög.
04	Batterispänningen är för låg
05	Utgången kortsluten eller för hög temperatur detekteras av interna omvandlarkomponenter.
06	Utspänningen är onormal (för 1000VA/2000VA-modeller).
	Utspänningen är för hög (för 4000VA-modell).
07	Tidsgräns för överbelastning.
08	Bussspänningen är för hög.
09	Buss mjukstart misslyckades.
11	Huvudreläet misslyckades.
51	Överström eller överspänning.
52	Bussspänningen är för låg.
53	Inverterns mjukstart misslyckades.
55	Över DC-spänning i AC-utgång.
56	Batterianslutningen är öppen.

57	Strömsensorn misslyckades.
58 Utspänningen är för låg.
Obs: felkoderna 51, 52, 53, 55, 56, 57 och 58 är endast tillgängliga i 4000VA-modellen.

VARNINGSINDIKATOR

Varningskod	Menande	Hörbart larm	Ikonen blinkar
01	Fläkten är låst när växelriktaren är på.	Pip tre gånger varje sekund.
03	Batteriet är överladdat	Pip en gång i sekunden
04 Låg batterinivå.		Pip en gång i sekunden.
07 Överbelastning.		Pip en gång var 0,5 sekund.
10	Nedsänkning av uteffekt	Pip två gånger var tredje sekund

UNGÄRLIGT TIDTABEL FÖR SÄKERHETSKOPPLING

Modell	Belastning (VA)	Backuptid @ 24VDC 100Ah (min)	Backuptid @ 24VDC 200Ah (min)
1000VA	100	766	1610
	200	335	766
	300	198	503
	400	139	339
	500	112	269
	600	95	227
	700	81	176
	800	62	140
	900	55	125
	1000	50	112
2000VA	200	766	1610
	400	335	766
	600	198	503
	800	139	339
	1000	112	269
	1200	95	227
	1400	81	176
	1600	62	140
	1800	55	125
	2000	50	112
Modell Belastning (VA)		Backupid @ 48VDC 100Ah (min)	Backupid @ 48VDC 200Ah (min)
5000VA	500	618	1288
	1000	268	613
	1500	158	402
	2000	111	271
	2500	90	215
	3000	76	182
	3500	65	141
	4000	50	112
	4500	44	100
	5000	40	90

3.4. Rengöring och underhåll

a) Dra ur stickkontakten och låt enheten svalna helt före varje byte av tillbehör, eller om enheten inte används.

• Vänta tills de roterande elementen stannar.

b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
c) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
d) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
e) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.
f) Rengör ventilationsöppningarna med en borste och tryckluft.

g) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.
h) Använd en mjuk trasa för rengöring.
i) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.
j) Rengör inte apparaten med syrahaltiga ämnen, medel för medicinska ändamål, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada apparaten.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

FELSÖKNING

Problem	LCD/LED/Buzer	Möjlig orsak	Lösning
Enheten stängs av automatiskt under uppstartsproces sen.	LCD/lysdioder och summer kommer att vara aktiva i 3 sekunder och avslutas sedan/	Batterispänningen är för låg (<1,91V/cell).	1. Ladda upp smeten.2. Byt ut batteri.
Inget svar efter påslagning.	Ingen indikation	1. Batterispänning en är alldeles för låg (<1,4V/cell).2. Batteripolaritet en är ansluten omvänd.	1. Kontrollera om batterierna och kablarna är väl anslutna.2. Ladda batteriet.3. Byt ut batteri.
Elnätet finns men enheten fungerar i batteriläge.	Ingångsspänning gen visas som 0 på LCD-skärmen och grön lysdiodblinkar.	Ingångsskyddet är utlöst.	Kontrollera om AC-brytaren har löst ut och AC-kablarna är väl anslutna.
	Grön lysdiod blinkar.	Otilräcklig kvalitet på växelström (land eller generator).	1. Kontrollera om AC-kablarna är för tunna och/eller för långa.2. Kontrollera om generatorn (om sådan finns) fungerar bra eller om inställningen för inspänningsområ det är korrekt (UPS→Appliance).
	Grön lysdiod blinkar.	Ställ in "Solar first" som prioritet för utgångskällan.	Ändra utgångskällans prioritet till Utility först.
När enheten slås på slås det interna reläet på och av upprepade gånger.	LCD-display och lysdioder blinkar.	Batteriet är frånkopplat.	Kontrollera om batterikablarna är väl anslutna.
Summern piper kontinuerligt och den röda lysdioden lyser.	Felkod 07	Överbelastningsfel. Växelriktaren är överbelastad 110 % och tiden är ute.	Minska den anslutna belastningen genom att stänga av viss utrustning.
	Felkod 05	Utgång kortsluten	Kontrollera om kablarna är väl anslutna och ta bort onormal belastning.
		Temperaturen på den interna omvandlarkomponenten är över 120 °C (endast tillgänglig för 1000VA/2000VA-modeller)	Kontrollera om enhetens luftflöde är blockerat eller om omgivningstemperat uren är hög.
	Felkod 02	Inverterns inre
		temperatur är över 100°C.
	Felkod 03	Batteriet är överladdat.	Returnera för servicereparation.
		Batterispänningen är för hög.	Kontrollera om specifikation och antal batterier uppfyller kraven.
	Felkod 01	Fläktfel.	Byt ut fläkten.
	Felkod 06/58	Utgång onormal (växelriktarspänning under 190VAC eller högre än 260VAC).	1. Minska den anslutna belastningen.2. Returnera för servicereparation.
	Felkod 08/09/53/57	Intern komponent misslyckades.	Återgå till service reparation.
	Felkod 51	Överström eller överspänning.	Starta om enheten, om felet inträffar igen, vänligen returnera för servicereparation.
	Felkod 52	Bussspänningen är för låg.
	Felkod 55	Utspänningen är obalanserad.
	Felkod 56	Batteriet är inte ordentligt anslutet eller säkringen är bränd.	Om batteriet är väl anslutet, returnera för servicereparation.
