BRUKSANVISNING S-POWER UPS 800 PSW MSW

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og

Anbefalede batterikabler og polstørrelse:

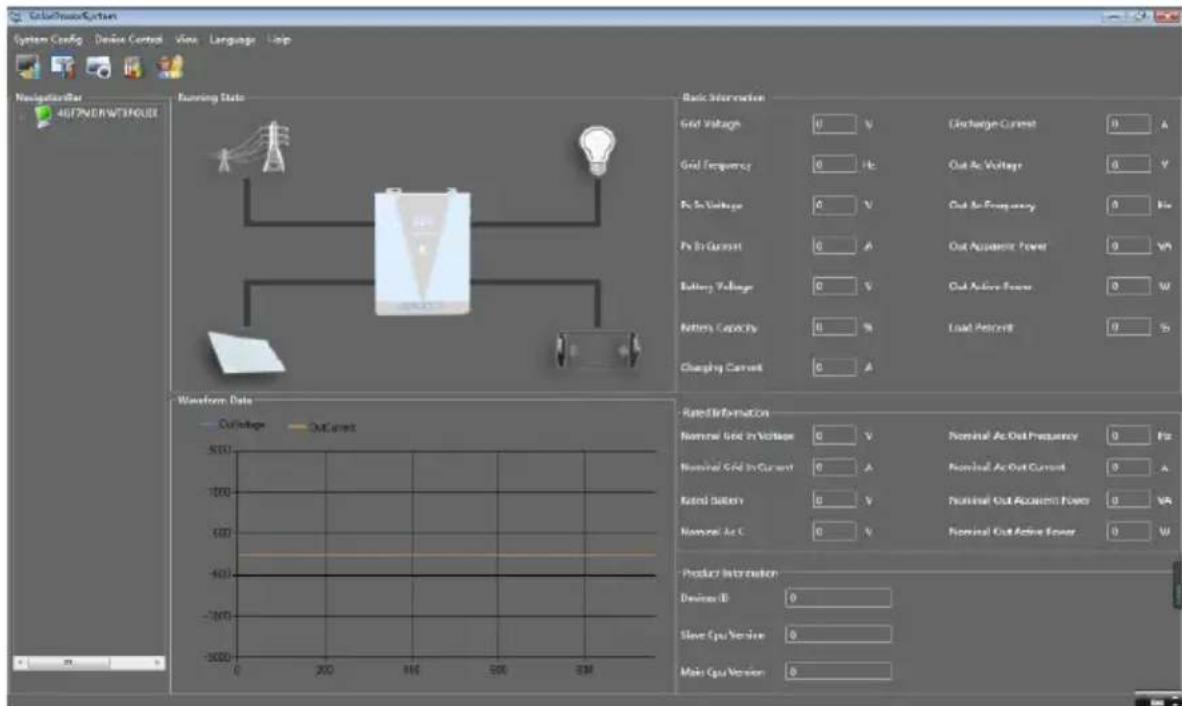

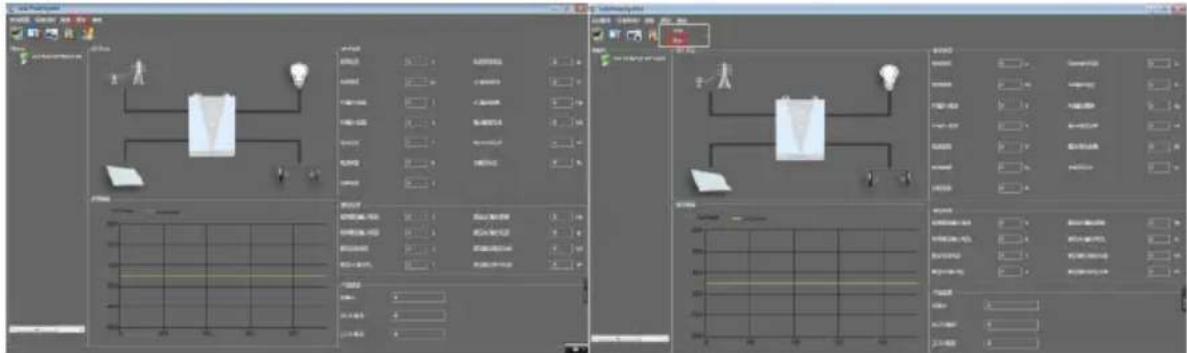

b) Når du har downloadet filen, skal du klikke på den for at installere softwaren på din pc.

3.4. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	UPS solkraftsystem
Modell	S-POWER UPS 800 PSW	S-POWER UPS 4000 PSW	S-POWER UPS 1600 PSW
INVERTER MODUS
AC utgangsspenning [V] /Frekvens [Hz] / Strøm [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7
Nominell effekt [VA] / [W]	1000 / 800	5000 / 4000	2000 / 1600
DC-inngangsspenning [V] /strøm [A]	24 / 33 48 /	87 24 / 66
Dimensjoner [Bredde x Dybde x Høyde; mm]	270 x 130 x 350	295 x 130 x 470	270 x 130 x 370
Vekt [kg]	6.6	10.4	6.9
Effektivitet [%]	98
Driftstemperaturområde [°C]	0 - 55
Lagringstemperatur [°C]	-15 ~ 60
Inngangsspenningsbølgeform	Sinusformet
Utgangsspenningsbølgeform	Ren sinusbølge
SOLLADER MODUS
Systemspenning [V DC]	24	48	24
Maksimal PV-arrayeffekt [W]	1000	4000	1000
MPPT-område ved	30-66	60-115	30-66
driftsspenning [V DC]
Maksimal PV-array åpen kretsspenning [V DC]	75 145 75
Maksimal ladestrøm [A]	40	80	40
AC-LADEMODUS
AC-inngangsspenning [V] /Frekvens [Hz] / Strøm [A]	230 / 50 / 7.4	230 / 50 / 36	230 / 50 / 13.4
DC utgangsspenning [V] /strøm [A]	27 / 10/20	54 / 10-60	27/ 20/30
AC utgangsspenning [V] /Frekvens [Hz] / Strøm [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÅTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

	Produktet oppfyller de relevante sikkerhetsstandardene.
	Les instruksjonene før bruk.

		Produktet må resirkuleres.
		ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen.(generelt advarselsskilt)
		OBS! Advarsel om elektrisk støt!
		Skal kun brukes innendørs.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

Den originale bruksanvisningen er skrevet på tysk. Andre språkversjoner er oversettelser fra tysk.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å

følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: UPS solkraftsystem

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte

fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.

c) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
d) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.
e) Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker.
f) Unngå at enheten blir våt. Fare for elektrisk støt!
g) Denne enheten bør kobles til et permanent jordet ledningssystem.
h) Kun kvalifisert personell kan installere denne enheten med batteri.

2.2. Sikkerhet på arbeidsplassen

a) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
b) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
c) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
d) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten).
e) Bruk apparatet i et godt ventilert rom.
f) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
g) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
h) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

2.3. Personlig sikkerhet

a) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.

b) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen.
c) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
d) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
d) Oppbevar enheten utilgjengelig for barn.
e) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
f) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
g) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
h) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
i) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.
j) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
k) Hold produktet borte fra ild og varmekilder.
I) Ikke overbelast enheten.
m) Ventilasjonsåpningene må ikke tildekkes!
n) For å redusere risikoen for skade, lad kun oppladbare batterier av blysyretype med dyp syklus. Andre typer batterier kan sprekke og forårsake personskade eller skade.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Dette produktet er en multifunksjonsomformer/lader, som kombinerer funksjoner til inverter, solcellelader og batterilader for å tilby avbruddsfri strømstøtte. Den tilbyr en brukerkonfigurerbar og lett tilgjengelig betjening via kontrollpanelet.

• Konfigurerbart inngangsspenningsområde for husholdningsapparater og personlige datamaskiner.
• Konfigurerbar batteriladestrøm basert på applikasjoner.
• Konfigurerbar AC/solar-laderprioritet.
• Kompatibel med nettspenning eller generatorkraft.
  • Automatisk omstart mens AC gjenoppretter seg.
  • Overbelastnings-/ overtemperatur-/ kortslutningsbeskyttelse.
  • Smart batteriladerdesign for optimalisert batteriytelse.
• Kaldstartfunksjon.

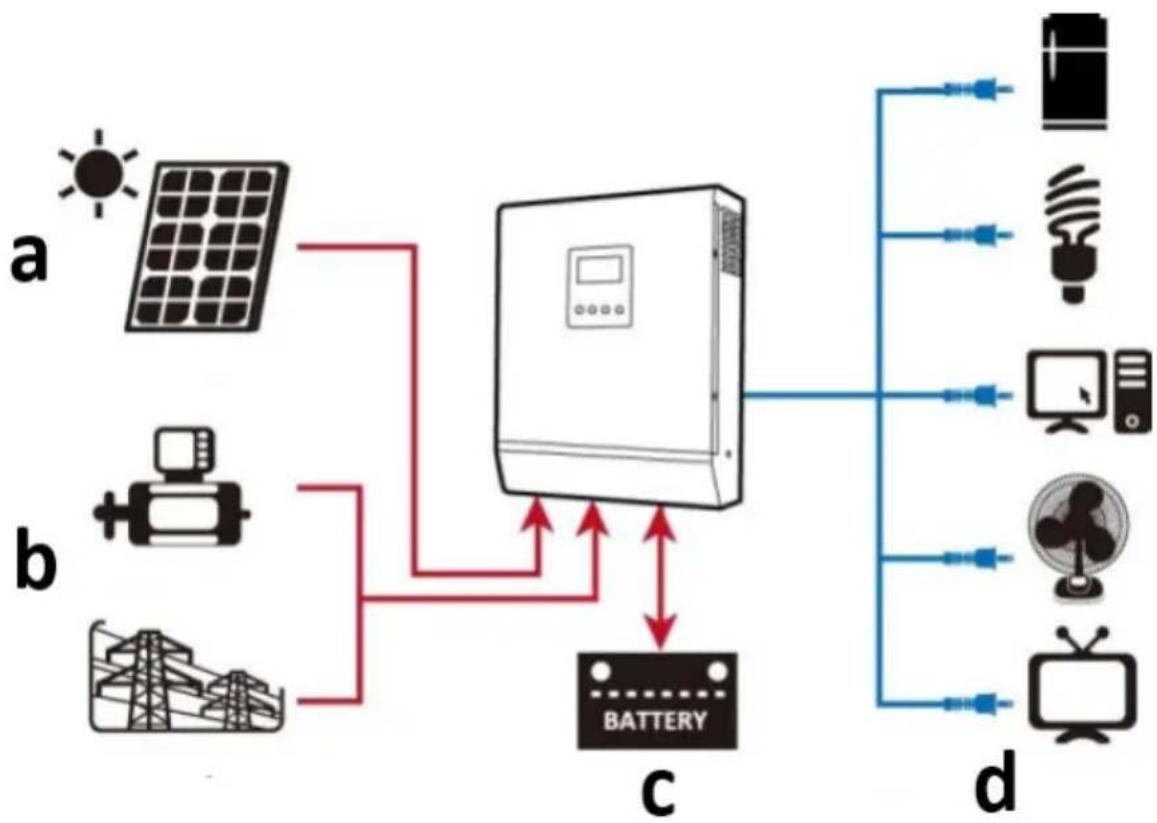

Følgende illustrasjon viser grunnleggende bruk for dette produktet som et hybrid kraftsystem:

a) Solenergi (valgfritt)
b) Generator eller strømnett
c) Ekstern batteripakke
d) Hvitevarer

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

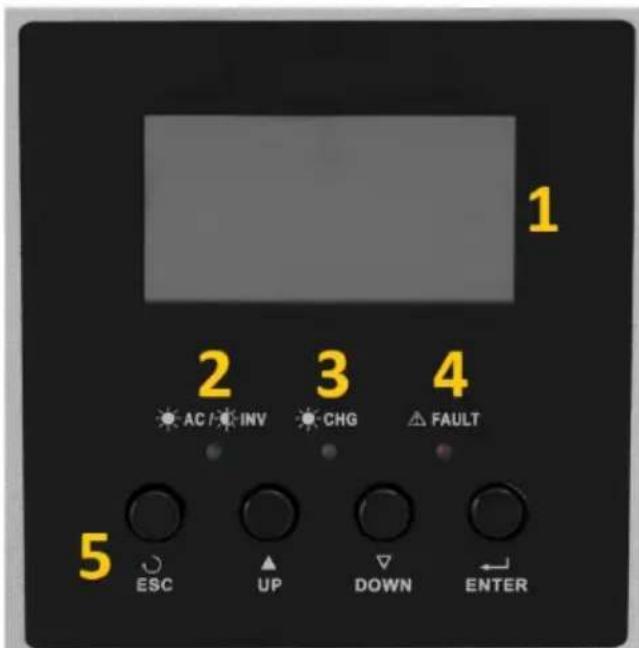

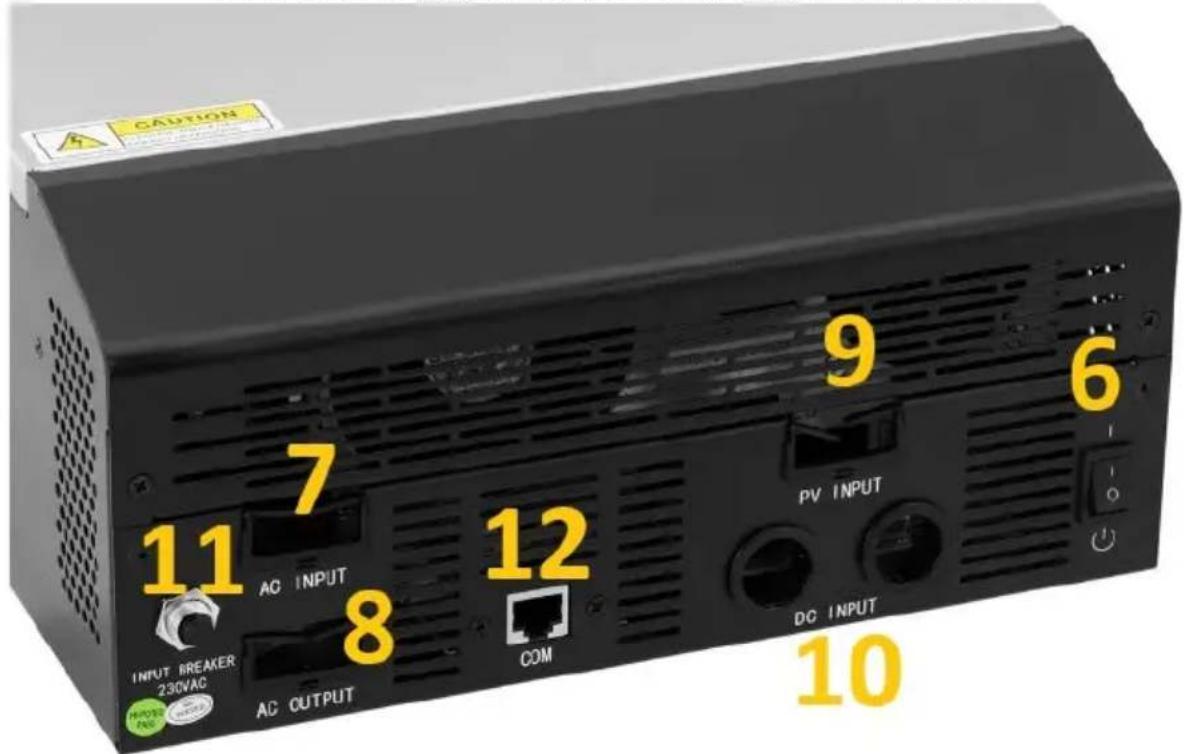

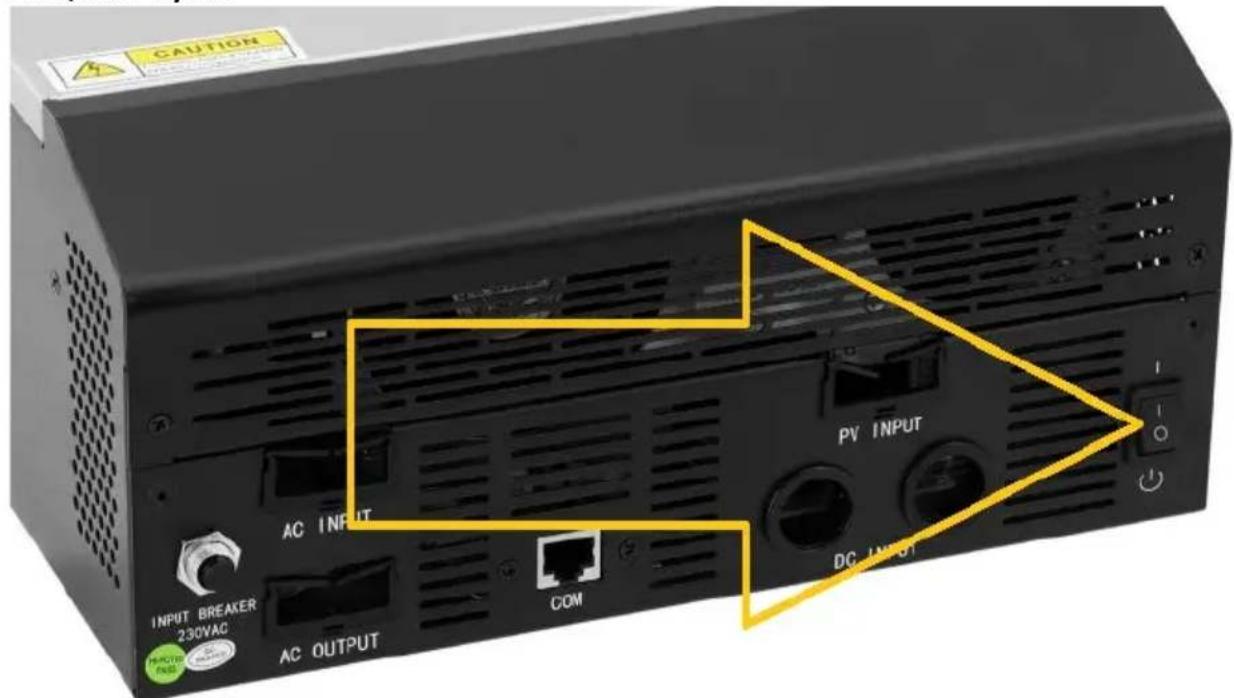

3.1. Beskrivelse av enheten

1 2 AC / INV 3 CHG 4 FAULT 5 ESC UP DOWN ← ENTER

S-POWER UPS 800 PSW / S-POWER UPS 1600 PSW:

CAUTIONS 11 7 9 6 INPUT BREAKER 230VAC AC INPUT AC OUTPUT COM PV INPUT DC INPUT 12 8

S-POWER UPS 4000 PSW:

11 7 1213 9 6 INPUT BREAKER 200VAC AC INPUT RS232 USB NC C NO 10 DC INPUT 8 14

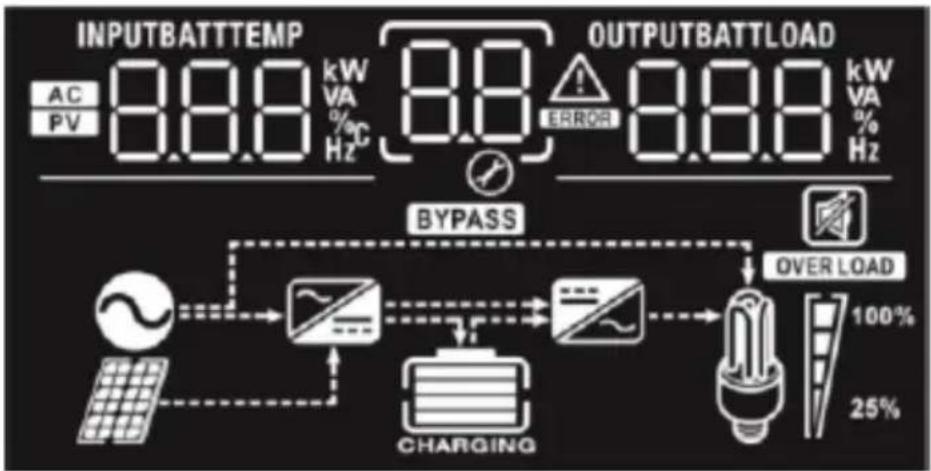

1. LCD-skjerm
2. Statusindikator
3. Ladeindikator
4. Feilindikator
5. Funksjonsknapper
6. Strøm PÅ/AV-bryter
7. AC-inngang
8. AC-utgang
9. PV-inngang
10. Batteriinngang (DC).
11. Strømbryter

12. USB-kommunikasjonsport

13. RS232 kommunikasjonsport

14. Tørr kontakt (spenningsfri)

3.2. Klargjøring for bruk

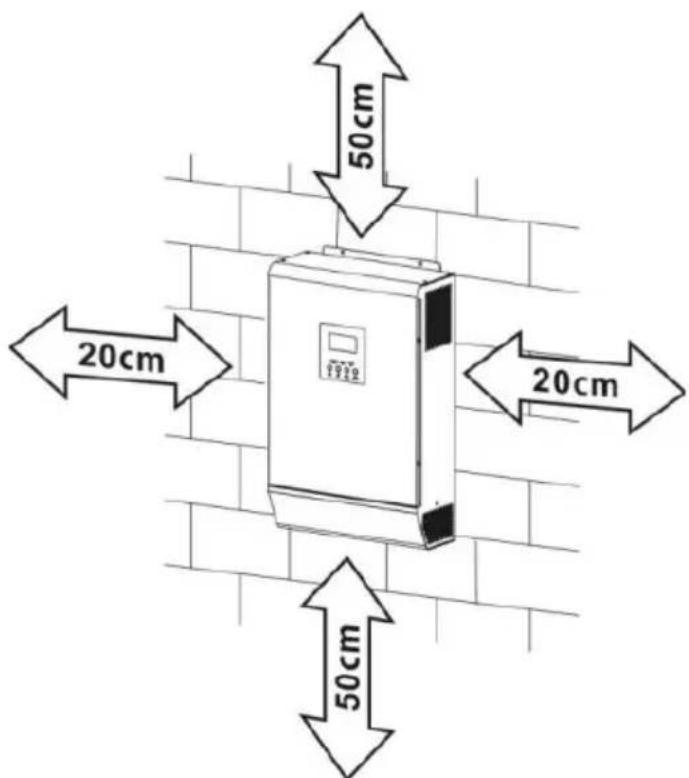

PLASSERING AV APPARATET

• Installasjon må utføres av en profesjonell elektriker.
• Ikke monter omformeren på brennbare konstruksjonsmaterialer.
• Monter den på en solid, stabil overflate som f.eks. betong.
• Installer apparatet i øyehøyde for å la LCD-skjermen være lesbar hele tiden.

• For riktig luftsirkulasjon og varmeavledning, la det være ca.20 cm til sidene og ca. 50 cm over og under enheten.

• Omgivelsestemperaturen bør være mellom 0 °C og 55 °C for å sikre optimal drift.

• Den anbefalte monteringsposisjonen er festet vertikalt på veggen.

50cm 20cm 20cm 50cm

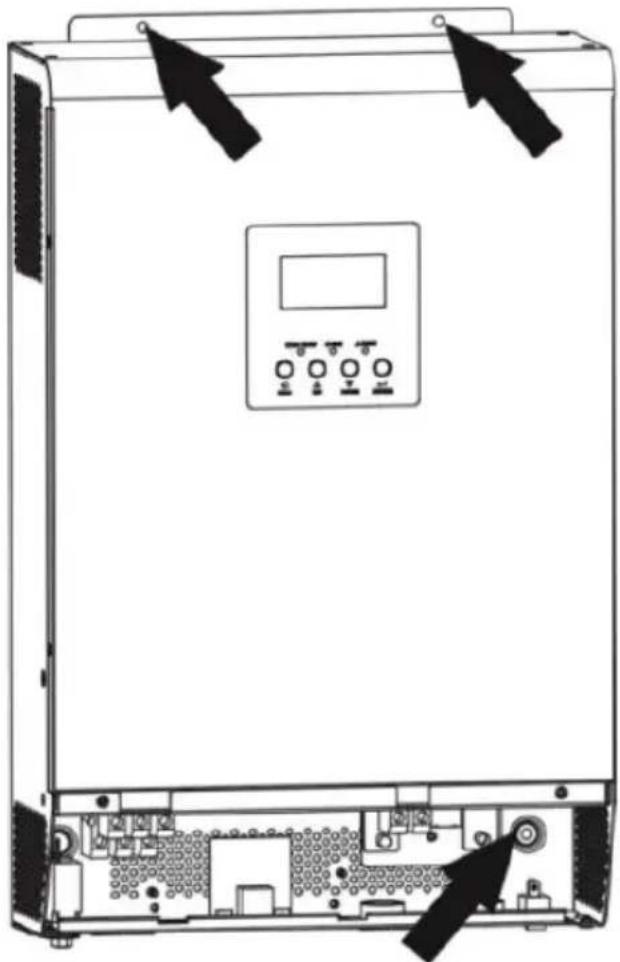

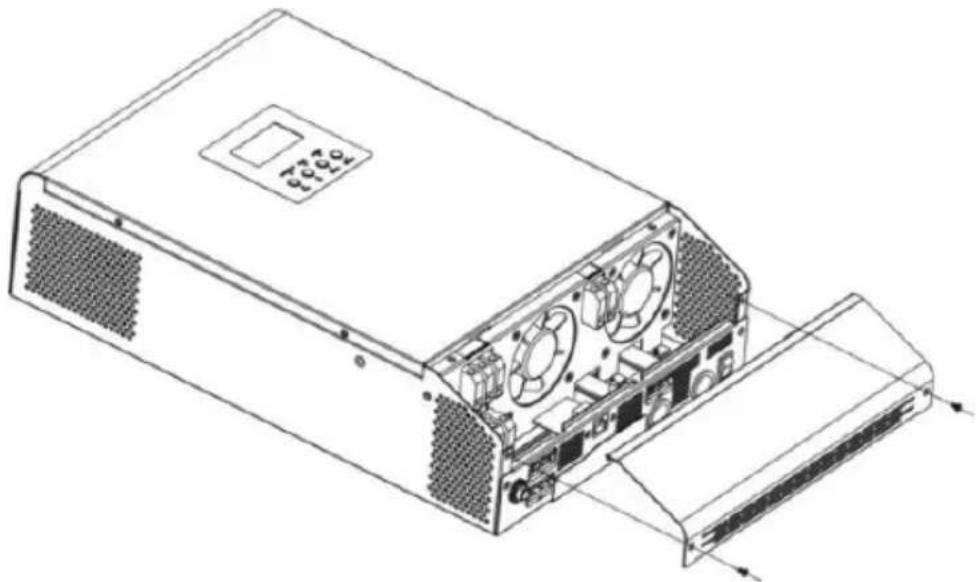

- Før du kobler til alle ledninger, ta av bunndekselet ved å fjerne 2 skruer som vist nedenfor:

- Enhetens festepunkter som angitt (anbefalt å bruke M4- eller M5-skruer):

For sikkerhet og regulering er det nødvendig å installere et separat DC-overstrømsvern. Det er svært viktig av sikkerhets- og effektivitetsgrunner å bruke riktig anbefalt kabel- og terminalstørrelse:

D L

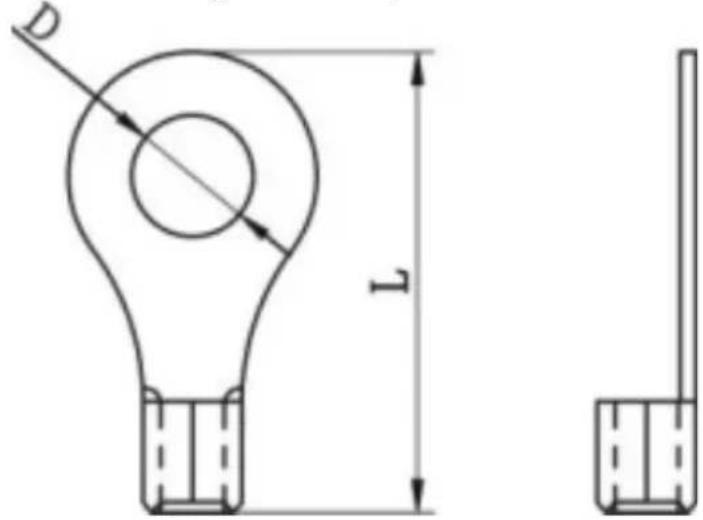

Anbefalt batterikabler og polstørrelse:
Mod	Typisk	Batterikapa	Trådstørr	Ringterminal	Momentv

ell	strømst yrke	sitet (minst)	else	Kabel mm 2	Dimensjoner		erdi
					D (mm)	L (mm)
S-POWERUPS800PSW/S-POWERUPS1600PSW	83A 100 Ah		1*4AWG 22		6.4	29.2	2~3 Nm
			2*8AWG 16			23.8
S-POWERUPS4000PSW	104A 200 Ah		1*2AWG 38			39.2
			2*6AWG 28			33.2

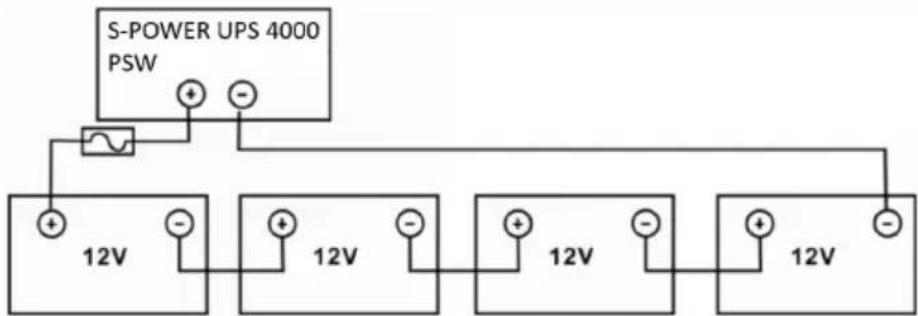

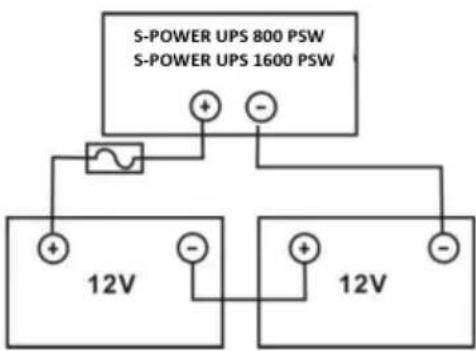

Batterikoblingsskjema:
S-POWERUPS800PSW
S-POWERUPS1600PSW
S-POWERUPS4000PSW
MERK: bruk kun blybatteri eller forseglet GEL/AGM blybatteri!
Sett ringterminalen på batterikabelen flatt inn i batterikontakten på omformeren og sørg for at boltene er skikkelig strammet – se etter korrekt polaritet både batteriet og omformer/laderterminalene.
FORSIKTIG: Ikke bruk antioksidanter på terminalene før de er tett koblet til.FORSIKTIG: før du foretar den endelige DC-tilkoblingen eller lukker DC-bryteren/frakoblingen, må du kontrollere at positiv (+) må kobles til positiv (+) og negativ (-), må være koblet til negativ (-).

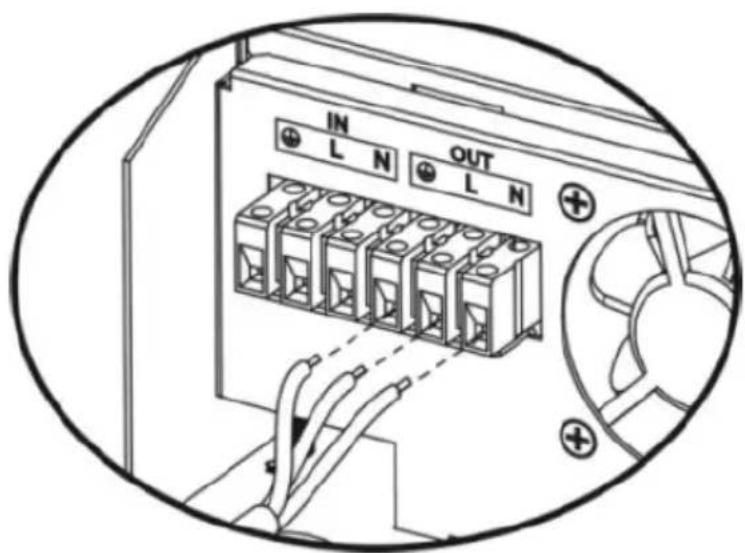

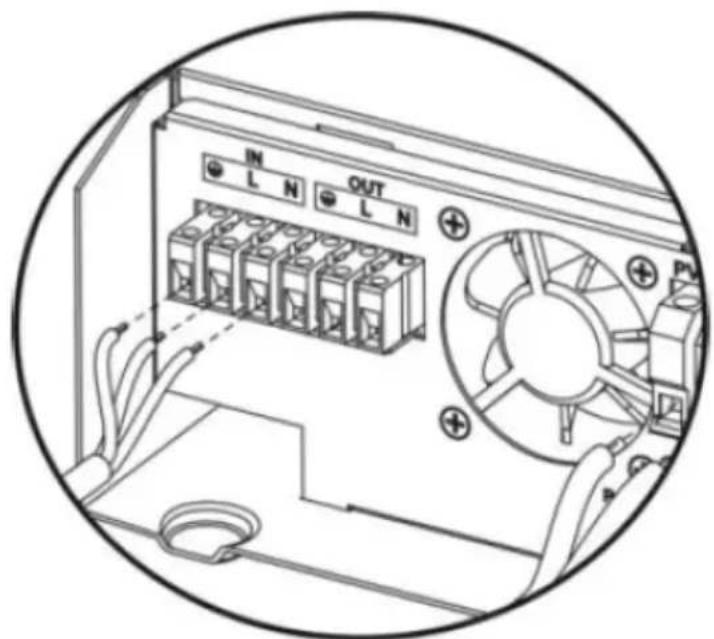

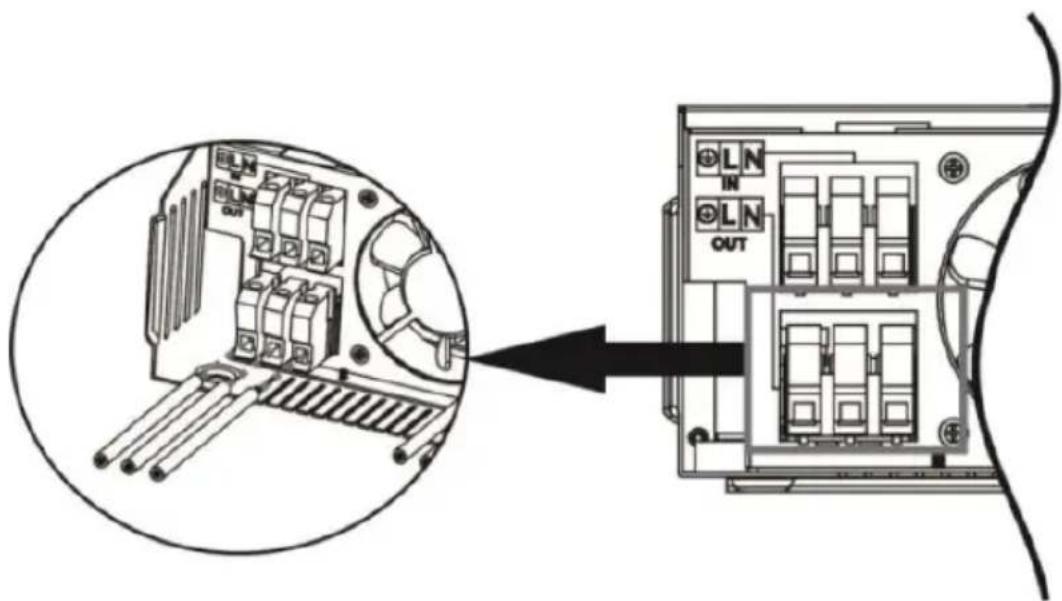

AC INPUT/OUTPUT-KOBLING

FORSIKTIG: før du kobler til AC-inngangsstrømkilden, installer en separat AC-bryter mellom omformeren og AC-inngangsstrømkilden. Dette vil sikre at omformeren kan kobles sikkert fra under vedlikehold og fullstendig beskyttet mot overstrøm av AC-inngang. Anbefalt spesifikasjon for AC-bryter er 10A for 1000VA, 20A for 2000VA og 50A for 5000VA.

MERK: det er to rekkeklemmer merket "IN" og "OUT" – ikke feilkoble inngangs- og utgangskontakter! Det er viktig av sikkerhets- og effektivitetsgrunner å bruke passende kabel for AC-inngangstilkobling som anbefalt nedenfor:

Modell	Måler	Momentverdi
S-POWER UPS 800 PSW	16 AWG	0,5-0,6 Nm
S-POWER UPS 1600 PSW	14 AWG	0,8-1,0 Nm
S-POWER UPS 4000 PSW	8 AWG	1,4-1,6 Nm

For å implementere AC-inn-/utgangstilkobling:

a) Sørg for å åpne DC-beskytteren eller frakoblingen først.
b) Fjern isolasjonshylse 10 mm for seks ledere og forkort fase L og nøytral N 3 mm.
c) Sett inn AC-inngangsledninger i henhold til polaritetene som er angitt på terminalblokken og stram terminalskruene. Pass på å koble til PE-beskyttelsesleder først:

	Bakke Gul-grønn
L	Linje	Brun eller svart
N	Nøytral	Blå

1000VA:

ADVARSEL: Pass på at AC-strømkilden er frakoblet før du prøver å koble den til enheten.

d) Sett inn AC-utgangsledninger i henhold til polaritetene som er angitt på terminalblokken og stram terminalskruene. Sørg for å koble til PE-beskyttelsesleder først:

	Bakke Gul-grønn
L	Linje	Brun eller svart
N	Nøytral	Blå

IN LN OUT LN

1000VA:
2000-5000VA:

FORSIKTIG: pass på å koble til AC-ledninger med riktig polaritet. Hvis L- og N-ledninger kobles omvendt, kan det føre til kortslutning i strømnettet når disse omformerne brukes i parallelldrift.

FORSIKTIG: apparater som klimaanlegg trenger noen minutters tidsforsinkelse for å starte på nytt, fordi det er nødvendig å ha nok tid til å balansere kjølemediegassen inne i kretsene. Hvis det oppstår en strømmangel og gjenoppretter seg i løpet av kort tid, vil det føre til skade på tilkoblede apparater. For å forhindre denne typen skade, vennligst sjekk om klimaanlegget er utstyrt med tidsforsinkelsesfunksjon før installasjon. Ellers vil omformeren/laderen utløse overbelastningsfeil og kutte utgangen for å beskytte apparatet ditt, men noen ganger kan det fortsatt forårsake skade på klimaanlegget.

PV-KOBLING (GJELDER KUN FOR MODELLEN MED SOLARLADER)

FORSIKTIG: før du kobler til PV-moduler, installer separat en likestrømsbryter mellom omformer og PV-moduler. Det er svært viktig for sikkerhet og effektivitet å bruke passende kabel for PV-modultilkobling. For å redusere risikoen for skade, bruk riktig anbefalt kabelstørrelse.

Typisk strømstyrke	Måler	Momentverdi
40A	12 AWG	1,2~1,6 Nm

Når du velger riktige PV-moduler, må du først vurdere følgende krav:

a) Åpen kretsspenning (Voc) til PV-moduler overskrider ikke maksimal PV-array åpen kretsspenning til omformeren

Modell	S-POWER UPS	S-POWER UPS	S-POWER UPS
	800 PSW	4000 PSW	1600 PSW
Solcelle-lader
Ladestrøm (PWM)	40A	80A	40A
System DC spenning	24V	48V	24V
Driftsspenningsområde	30~66V DC	60~115V DC	30~115V DC
Maks. PV array åpen kretsspenning	75V DC	145V DC	75V DC

b) Maks. strømspenningen (Vmpp) til PV-moduler bør være nær beste Vmp for omformeren eller innenfor Vmp-området for å få best ytelse. Hvis én PV-modul ikke kan oppfylle dette kravet, er det nødvendig å ha flere PV-moduler i seriekoblet. Se tabellen nedenfor:

Modell	Beste Vmp	Vmp rekkevidde
S-POWER UPS 800 PSW	45V DC	30~32V
S-POWER UPS 4000 PSW	100V DC 60~145V
S-POWER UPS 1600 PSW	80V DC 30~115V

MERK: * Vmp: panel maks strømpunktspenning.

PV-ladeeffektiviteten er maksimert mens PV-systemspenningen er nær Best Vmp.

Maksimalt antall PV-moduler i serie : Vmpp for PV-modul * X stk = Beste Vmp for omformer eller Vmp-område.

PV-modulantall parallelt : maks. ladestrøm til inverter / Impp

Totalt antall PV-moduler = maksimalt antall PV-moduler i serie * PV-modulantall parallelt.

1000VA-omformeren som et eksempel for å stille inn riktige PV-moduler. Etter å ha vurdert Voc av PV-moduler ikke overstiger 50V DC og maks. Vmpp av PV-modul nær 45V DC eller innenfor 30\~66V DC, vi kan velge PV-modul med spesifikasjonene nedenfor:

Maksimal effekt (Pmax)	550W	Maks PV-modulantall i serie 1→41,28x1÷ 30~66
Maks. strømspenning Vmpp	41,28 V
Maks. Strømstrøm Impp	13.33 A
Åpen kretsspenning Voc	49,8 V
Kortslutningsstrøm	14.01 A
Isc

Maksimalt antall PV-moduler i serie: 1

5000VA-omformeren som et eksempel for å stille inn riktige PV-moduler. Etter å ha vurdert Voc av PV-moduler ikke overstiger 150V DC og maks. Vmpp av PV-modul nær 60V DC eller innenfor 60\~145V DC, vi kan velge PV-modul med spesifikasjonene nedenfor:

Maksimal effekt (Pmax)	550 W	Maks antall PV-moduler i serie3→41,28x3 ≡ 60~145
Maks. strømspenning Vmpp	41,28 V
Maks. Effektstrøm Impp	13.33 A	PV-modulnummer parallelt3→40A/13.33 totalt antall PV-moduler 3
Åpen kretsspenning Voc	49,8 V
Kortslutningsstrøm Isc	14.01 A

Maksimalt antall PV-moduler i serie: 3

PV-modulnummer parallelt: 3

Totalt antall PV-moduler: 9

2000VA-omformeren som et eksempel for å stille inn riktige PV-moduler. Etter å ha vurdert Voc av PV-moduler ikke overstiger 80V DC og maks. Vmpp av PV-modul nær 80V DC eller innenfor 30\~115V DC, vi kan velge PV-modul med spesifikasjonene nedenfor:

Maksimal effekt (Pmax)	550W	Maks PV-modulantall i serie 1→41,28x1÷30~115
Maks. strømspenning Vmpp	41,28 V
Maks. Strømstrøm Impp	13.33 A
Åpen kretsspenning Voc	49,8 V
Kortslutningsstrøm Isc	14.01 A

Maksimalt antall PV-moduler i serie: 2

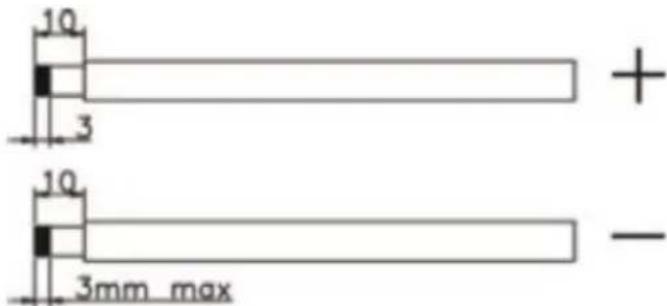

Følg trinnene nedenfor for å implementere PV-modultilkobling:

10 + - 3 10 3mm max

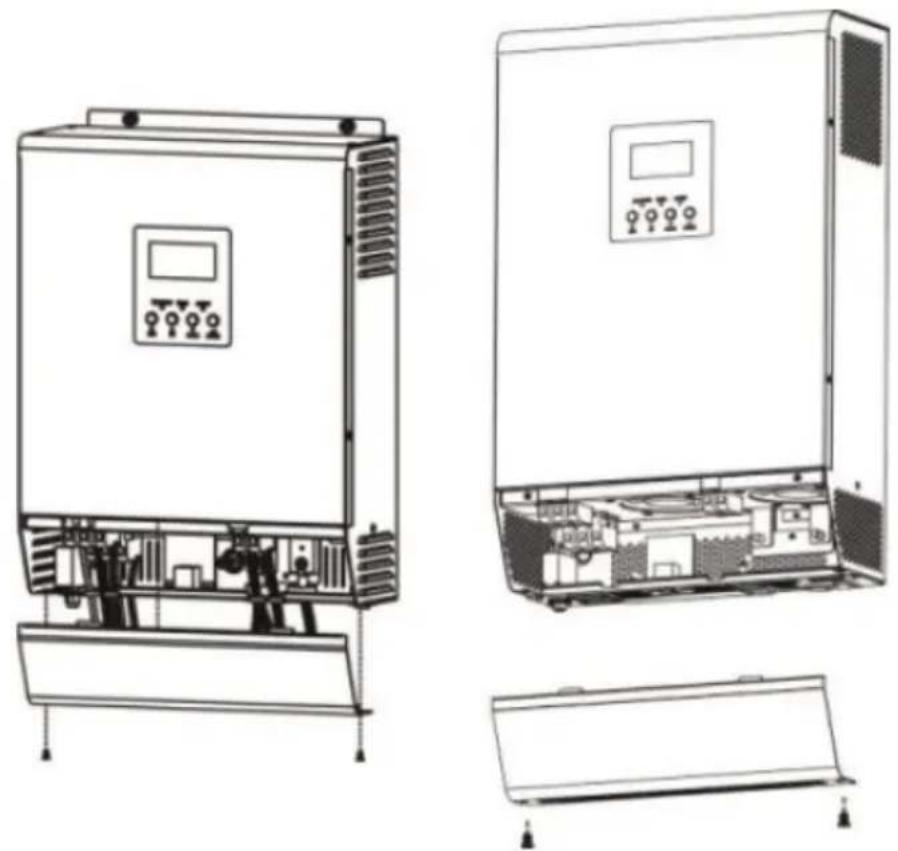

Etter å ha koblet til alle ledninger, sett tilbake bunndekselet ved å skru to skruer vist nedenfor:

a) bruk den medfølgende kommunikasjonskabelen for å koble til omformeren og PC-en. For å overvåke systemet via en PC Du må installere ekstern programvare som du finner i denne lenken: http://solarmonitorsystem.com/

b) etter at du har lastet ned filen, klikker du på den for å installere programvaren på din PC.

c) Etter fullført installasjon, kjør programvaren og endre først språket til engelsk:

Flash	2021-03-23 17:50	文件夹
Picture	2021-03-23 17:50	文件夹
EntityFramework.dll	2019-09-14 17:01	应用程序扩展	4,872 KB
EntityFramework.SqlServer.dll	2019-09-14 17:01	应用程序扩展	578 KB
EntityFramework.SqlServer	2019-09-14 17:01	XML 文档	160 KB
EntityFramework	2019-09-14 17:01	XML 文档	3,650 KB
log4net.dll	2020-09-28 16:07	应用程序扩展	270 KB
log4net	2020-09-28 16:07	XML 文档	1,480 KB
MpsDataBase	2021-01-23 16:21	Data Base File	400 KB
MySQL.Data.dll	2015-10-02 23:04	应用程序扩展	447 KB

SolarPowerSystem	2021-01-23 16:02	应用程序	173,287 KB
SolarPowerSystem.exe.config	2021-01-06 11:57	CONFIG 文件	2 KB
SolarPowerSystem.pdb	2021-01-23 16:02	PDB 文件	256 KB
System.Data.SQLite.dll	2020-05-30 15:54	应用程序扩展	1,746 KB
System.Data.SQLite.EFG.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite.Ling.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite	2020-05-30 16:03	XML 文档	1,077 KB

d) Etter endring av programvaregrensesnittspråk Du kan begynne å bruke programvaren til å overvåke UPS-en:

Det er én tørr kontakt (3A/250V AC) tilgjengelig på bakpanelet. Den kan brukes til å levere signal til ekstern enhet når batterispenningen når advarselsnivå.

Enhetsstatus	Betingelse			Tørr kontaktportNC C NO
				NC & C	INGEN C
Slå AV	Enheten er av og ingen utgang får strøm.			Lukk	Åpen
Strøm på	Utgangen får strøm fra verktøyet.			Lukk	Åpen
	Utgangen drives fra batteri eller solenergi	Program 01 satt som verktøy.	Batterispenning < Lav DC advarselsspenning	Åpen Lukk
			Batterispenning > Innstillingsverdi i Program 13 eller batterilading når flytende trinn	Lukk Åpen
		Program 01 settes som SBU eller	Batterispenning < innstillingsverdi i program 12	Åpen Lukk
			Batterispenning >	Lukk	Åpen
		solenergi først	Innstillingsverdi i program 13 eller batterilading når flytende rekkevidde

3.3. Bruk av enheten

STR∅M PÅ/AV

CAUTION INPUT BREAKER 2.30VAC AC INPUT PV INPUT COM AC OUTPUT DC INPUT

Når enheten er riktig installert og batteriene er godt tilkoblet, vil et trykk på PÅ/AV-bryteren (plassert på undersiden av dekselet) slå enheten PÅ/AV.

DISPLAY- OG FUNKSJONSKNAPPER

Displaypanelet med funksjonsknapper er plassert på forsiden av apparatet:

Lysindikator (LED)			Betydning
	Grønn	Solid PÅ	Utgang drives av verktøy i linjemodus.
		Blinker	Utgangen drives av batteri eller PV i batterimodus.
	Grønn Solid PÅ		Batteriet er fulladet.
		Blinker	Batteren lades.
	rød	Solid PÅ	Feil oppstår i omformeren.
		Blinker	Advarselstilstand oppstår i omformeren.

Funksjonsknapp	Beskrivelse
ESC	For å avslutte innstillingsmodus.
OPP	For å gå til forrige valg.
NED	For å gå til neste valg.
TAST INN	For å bekrefte valget i innstillingsmodus / Gå inn i innstillingsmodus

DISPLAY IKONER

Ikon	Funksjonsbeskrivelse
Inndatakildeinformasjon
	Indikerer AC-inngangen.
	Indikerer PV-inngangen.
	Indiker inngangsspenning, inngangsfrekvens, PV-spenning, batterispenning og laderstrøm.
Konfigurasjonsprogram og feilinformasjon
	Indikerer innstillingsprogrammene.
	Indikerer advarsels- og feilkoder. Advarsel: blinker med advarselskode. Feil: deiysning mea feilkode.
Utdatainformasjon
	Angi utgangsspenning, utgangsfrekvens, lastprosent, last i VA, last i Watt og utladningsstrøm.
Batteriinformasjon
	Indikerer batterinivå med 0-24 %, 25-49 %, 50-74 % og 75-100 % i batterimodus og ladestatus i linjemodus.
I AC-modus vil den vise batteriladestatus.
Status	Batterispenning	Skjerm
Konstant strømmodus / Konstant spenningsmodus	<2V/celle	4 streker blinker i svinger.
	2 ~ 2,083V/celle	Den nederste linjen vil være på og de tre andre linjene vil blinke i svinger.
	2.083 ~ 2.167V/celle	De to nederste søylene vil være på og de to andre søylene vil blinke etter tur.
	>2,167V/celle	De tre nederste linjene vil være på og den øverste linjen vil blinke.
Flytende modus. Batteriene er fulladet.		4 barer vil være på.
I batterimodus vil den vise batterikapasitet.
Belastningsprosent	Batterispenning	Skjerm
Last >50 %	< 1,717V/celle
	1,717V/celle ~ 1,8V/celle
	1.8 ~ 1.883V/celle

Status	Batterispenning	Skjerm
Konstant strømmodus / Konstant spenningsmodus	<2V/celle	4 streker blinker i svinger.
	2 ~ 2,083V/celle	Den nederste linjen vil være på og de tre andre linjene vil blinke i svinger.
	2.083 ~ 2.167V/celle	De to nederste søylene vil være på og de to andre søylene vil blinke etter tur.
	>2,167V/celle	De tre nederste linjene vil være på og den øverste linjen vil blinke.
Flytende modus. Batteriene er fulladet.		4 barer vil være på.

Belastningsprosent	Batterispenning	Skjerm
Last >50 %	< 1,717V/celle
	1,717V/celle ~ 1,8V/celle
	1.8 ~ 1.883V/celle

	>1.883V/celle
50%>Last >20%	<1,817V/celle
	1,817V/celle ~ 1,9V/celle
	1.9 ~ 1,983V/celle
	>1.983V/celle
Last < 20%	1.867V/celle
	1,867V/celle ~ 1,95V/celle
	1,95 ~ 2,033V/celle
	>2,033V/celle
Last inn informasjon
OVER LOAD		Indikerer overbelastning.
		Indikerer belastningsnivå med 0-24 %, 25-50 %, 50-74 % og 75-100 %.
		0%~25%	25%~50%	50%~75%	75%~100%
Informasjon om modusdrift
		Indikerer at enheten er koblet til strømnettet.
		Indikerer at enheten er koblet til PV-panelet.
BYPASS		Indikerer at lasten leveres av nettstrøm.
		Indikerer at strømladerkretsen fungerer.
		Indikerer at DC/AC-omformerkretsen fungerer.
Demp operasjon
		Indikerer at enhetens alarm er deaktivert.

LCD-INNSTILLING

Etter å ha trykket og holdt inne "ENTER"-knappen i 3 sekunder, går enheten inn i innstillingsmodus. Trykk "OPP eller "NED"-knappen for å velge innstillingsprogrammer og trykk deretter "ENTER"-knappen for å bekrefte valget eller "ESC"-knappen for å avslutte.

Program	Beskrivelse Valgbart alternativ
00	Avslutt innstillingsmodus	FluktESC
01	Utgangskildeprioritet:For å konfigurere laststrømkildeprioritet	Solenergi førstSOL	Solenergi gir strøm til lastene som første prioritet.Hvis solenergi ikke er tilstrekkelig til å drive alle tilkoblede laster, vil batterienergi levere strøm til lastene samtidig.Verktøyet gir strøm til lastene bare når en tilstand oppstår:- Solenergi er ikke tilgjengelig- Batterispenningen faller til lavnivåvarslingsspenning eller innstillingspunktet i program 12.
		Nytte førstUTI	Utility vil gi strøm til lastene som første prioritet.Solenergi og batterienergi vil kun gi strøm til belastningene når nettstrøm ikke er tilgjengelig.
		SBU prioritet	Solenergi gir strøm til lastene som første prioritet.Hvis solenergi ikke er tilstrekkelig til å drive alletilkoblede laster, vil batterienergi levere strøm til lastene samtidig. Utility gir strøm til lastene bare når batterispenningen faller til enten lavnivåvarslingsspenning eller innstillingspunktet i program 12.
02	Maksimal ladestrøm: For å konfigurere total ladestrøm for solcelle- og energiladere.(Maks. ladestrøm = strøm ladestrøm + solar ladestrøm)	10A (kun tilgjengelig for valgt modell) [10^]	20A [20^]
		30A [30^]	40A [40^]
		50A (standard) [50^]
		60A (kun valgt II) [60A]	[kun valgt modell] [SOA]
		(kun valgt modell) [80^]	(kun valgt modell) [90^]
		100A (kun valgt II) [100^]	[kun valgt modell] [110^]
03	AC inngangsspennings område	varer(standard) [APL]	algt, vil akseptabelAC- ngsspenningsområde innenfor 90-280V
			Hvis valgt, vil akseptabel
			inngangsspenningsområde være innenfor 170-280V.
04	Aktiver/deaktiver strømsparingsmodus	Lagringsmodus deaktivert (standard)	Hvis den er deaktivert, uansett om en tilkoblet last er lav eller høy, vil på/av-statusen til omformerutgangen ikke bli påvirket.
		Aktiver lagremodus	Hvis aktivert, vil utgangen til omformeren være av når den tilkoblede belastningen er ganske lav eller ikke oppdages.
05	Strømforsyningstype	AGM (standard)	Oversvømmet
		Brukerdefinert (kun tilgjengelig for valgt modell)	Hvis "brukerdefinert" er valgt, kan batteriladespenning og lav likestrømsbryterspenning settes opp i program 26, 27 og 29.
06	Automatisk omstart når overbelastning oppstår	Omstart deaktiver (standard)	Aktiver på nytt
07	Automatisk omstart når overtemperatur oppstår	Omstart deaktiver (standard)	Aktiver på nytt
09	Utgangsfrekvens	50Hz (standard)	60 Hz
11	Maksimal nytteladestrømMerk: hvis innstillingsverdien i	Tilgjengelige alternativer i 1000VA modell:
		10A	20A (standard)
		Tilgjengelige alternativer i 2000VA modell:
	program 02 er mindre enn den i program 11, vil omformeren tilføre ladestrøm fra program 02 for nettlader.	20A	30A
		Tilgjengelige alternativer i 5000VA modell:
		2A	10A
		20A	30A (standard)
		40A	50A
		60A

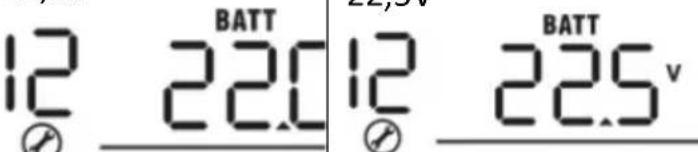

12	Sette spenningspunktet tilbake til forsyningskilden når du velger "SBU-prioritet" eller "Solar først" i program 01.	Tilgjengelige alternativer i 1000VA/2000VA modell:
		22,0V	22,5V
		23,0V (standard)	23,5V
		24,0V	24,5V
		25V	25,5V
		Tilgjengelige alternativer i 5000KV modell:
		44V	45V
		46V (standard)	47V
		48V	49V
		50V	51V

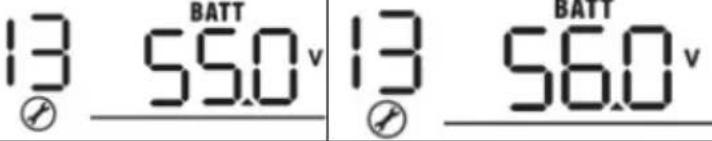

13	Settespenningspunktettilbake tilbatterimodus nárdu velger "SBUpriority" eller "Solarfirst" i program 01.	Tilgjengelige alternativer i 1000VA/2000VAmodell:
		Batteriet er fulladet13 BATTFUL	24V13 BATT24.0v
		24,5V13 BATT24.5v	25V13 BATT25.0v
		25,5V13 BATT25.5v	26V13 BATT26.0v
		26,5V13 BATT26.5v	27V (standard)13 BATT27.0v
		27,5V	28V
		28,5V	29V
		Tilgjengelige alternativer i 5000KV modell:
		Batteri fulladet:	48V
		49V	50V
		51V	52V
		53V	54V (standard)
		55V	56V
		57V	58V
16	Laderkildeprioritet: For å konfigurere laderens kildeprioritet	Hvis denne omformeren/laderen fungerer i linje-, standby- eller feilmodus, kan laderkilden programmeres som nedenfor:
		Solenergi først:	Solenergi vil lade batteriet som første prioritet. Verktøyet vil kun ladebatteriet når solenergi ikke er tilgjengelig.
		Utility først:	Verktøyet vil lade batteriet som første prioritet.Solenergi vil kun lade batteriet når strømforsyningen ikke er tilgjengelig.
		Solenergi og verktøy (kun tilgjengelig for 4000KV-modell)	Solenergi og energi vil lade batteriet samtidig.
		Bare solenergi	Solenergi vil være den eneste ladekilden uansett om verktøyet er tilgjengelig eller ikke.
		Hvis denne omformeren/laderen fungerer i batterimodus eller strømsparingsmodus, er det kun solenergi som kan lade batteriet. Solenergi vil lade batteriet hvis det er tilgjengelig og tilstrekkelig.
18 Alarmkontroll		Alarm på (standard)	Alarm av18 b0F
19	Gå tilbake til standardskjermbildet automatisk	Gå tilbake til standard skjermbilde (standard)	Hvis valgt, uansett hvordan brukeren bytter skjerm, vil den automatisk gå tilbake til standard skjermbilde (inngangsspenning/utgangs spenning) etter at ingen knapp er trykket på 1 minutt.
		Hold deg på siste skjerm	Hvis valgt, vil skjermbildet forbli ved siste skjermbruker bytter.

NO

20	BakgrunnslyskontroII	Bakgrunnslys på(standard)	Bakgrunnsbelysning av
22	Piper mensprimærkilden eravbrutt	Alarm på (standard)	Alarm av
23	Overbelastningsbypass:Når den er aktivert,vil enheten gå overtil linjemodus hvisdet oppståroverbelastning ibatterimodus.	Bypass deaktiver(standard)	Bypass aktivering
		Aktiver opptak	Record deaktiver (standard)
25	Registrer feilmodus
		1000VA/2000VA standardinnstilling: 28,2V
26	Bulk ladespenning(CV Voltage)	4000VA standardinnstilling: 56,4V
		Hvis selvdefinert er valgt i program 5, kan detteprogrammet settes opp. Innstillingsområde er fra24,0V til 29,2V for 1000VA/2000VA-modellen og48,0V til 58,4V for 4000VA-modellen. ∅kningen avhvert klikk er 0,1V.1000VA/2000VA standardinnstilling: 27,0V
27	Flytendeladespenning
		4000VA standardinnstilling: 54,0V
		Hvis selvdefinert er valgt i program 5, kan dette programmet settes opp. Innstillingsområde er fra 24,0V til 29,2V for 1000VA/2000VA-modellen og 48,0V til 58,4V for 4000VA-modellen. ∅kningen av hvert klikk er 0,1V.
29	Lav DC-avskjæringsspenning	1000VA/2000VA standardinnstilling: 21,0V
		4000VA standardinnstilling: 42,0V
		Hvis selvdefinert er valgt i program 5, kan dette programmet settes opp. Innstillingsområde er fra 20,0V til 24,0V for 1000VA/2000VA-modellen og 40,0V til 48,0V for 4000VA-modellen. ∅kningen av hvert klikk er 0,1V. Lav DC-avskjæringsspenning vil bli fastsatt til innstillingsverdien uansett hvilken prosentandel av lasten som er tilkoblet.
31	Solenergibalanse:Når den er aktivert, vil solenergiinngangseffekt automatisk justeres i henhold til tilkoblet belastningseffekt (kun tilgjengelig i 4000VA-modellen)	Solenergibalanse:Aktiver (standard)	Hvis valgt, vil solenergiinngang automatisk justeres i henhold til følgende formel:Maks. inngående solenergi = Maks. batteriladestrøm + tilkoblet ladestrøm.
		Solenergibalanse deaktivert:	Hvis valgt, vil solenergiinngangseffekten være den samme til maks. batterilading uansett hvor mye last som er tilkoblet.Maks. batteriets ladeeffekt vil være basert på innstillingsstrømmen i
			program 02.(Maks. solenergi = Maks.batteriladeeffekt)
33 Batteriutjevning
		Hvis "oversvømmet" eller "Brukerdefinert" er valgt i program 05, kan dette programmet settes opp.
34	Batteriutjevningsspenning	1000VA/2000VA standardinnstilling: 29,2V
		Innstillingsområde er fra 25,0V til 30V. ∅kningen av hvert klikk er 0,1V.
		4000VA standardinnstilling: 58,4V
		Innstillingsområde er fra 50V til 60V. ∅kningen av hvert klikk er 0,1V.
35 Batteriutjevnet tid		60 min (standard)	Innstillingsområde er fra 5 min til 900 min. ∅kning av hvert klikk er 5 min.
36	Batteriutjevnettimeout	120 min (standard)	Innstillingsområde er fra 5 min til 900 min. ∅kning av hvert klikk er 5 min.
37 Utjevningsintervall		30 dager (standard)	Innstillingsområde er fra 0 til 90 dager. ∅kning av hvert klikk er 1 dag.
39	Utjevning aktiveres umiddelbart	Muliggjøre	Deaktiver (standard)
		Hvis utjevningsfunksjonen er aktivert i program 30, kan dette programmet settes opp. Hvis "aktiver" er valgt i dette programmet, er det for å aktivere batteriutjevning umiddelbart og hovedsiden vises . Hvis "deaktiver" er valgt,
		vil den avbryte utjevningsfunksjonen til neste aktiverte utjevningstid kommer basert på program35-innstilling. På denne tiden vil ikke vises på displayets hovedside.

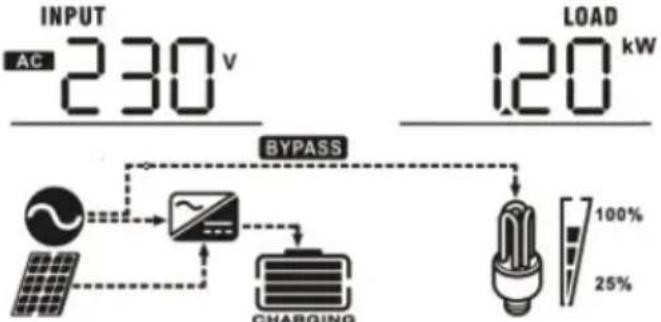

SKJERMINNSTILLING

LCD-skjerminformasjonen vil skiftes etter tur ved å trykke på "UP" eller "DOWN"-knappen. Den valgbare informasjonen byttes i følgende rekkefølge: inngangsspenning, inngangsfrekvens, PV-spenning, ladestrøm, batterispenning, utgangsspenning, utgangsfrekvensbelastningsprosent, belastning i VA, belastning i watt, DC-utladningsstrøm, hoved-CPU-versjon og andre CPU versjon.

Valgbar informasjon	LCD-skjerm

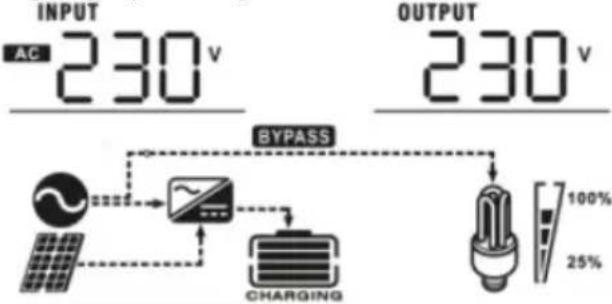

Inngangsspenning/Utgangsspenning(standard skjermbilde)	Inngangsspenning=230V,utgangsspenning=230V

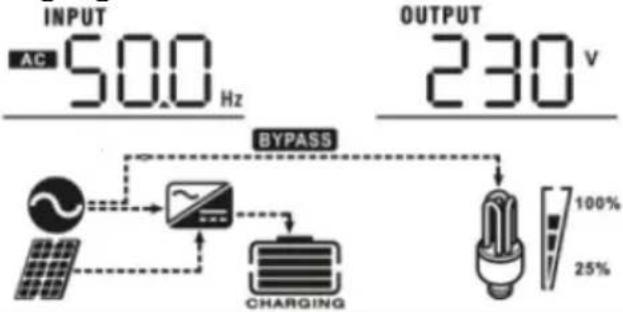

Inngangsfrekvens	Inngangsfrekvens=50Hz

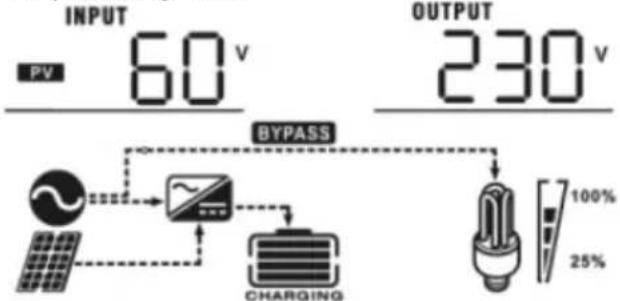

PV spenning	PV spenning=60V

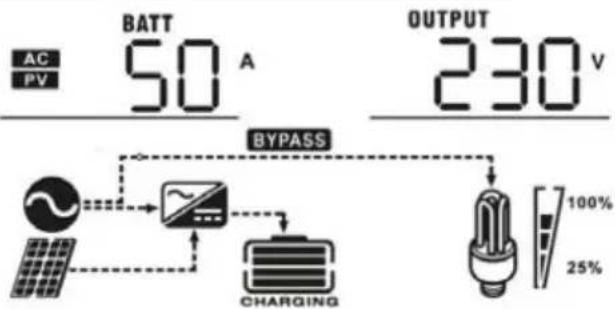

Ladestrøm	Ladestrøm=50A

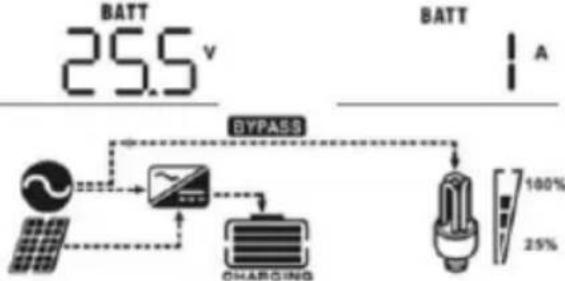

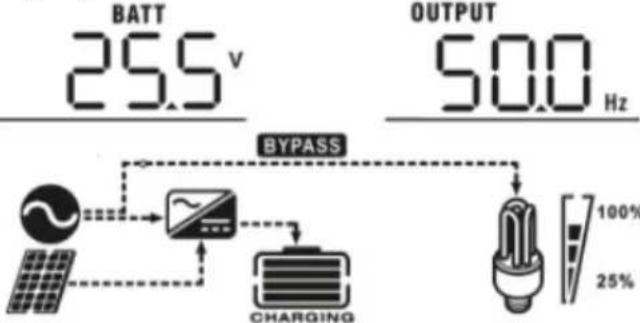

Batterispenning/ DC utladestrøm	Batterispenning = 25,5V, utladningsstrøm = 1A
Utgangsfrekvens	Utgangsfrekvens = 50Hz

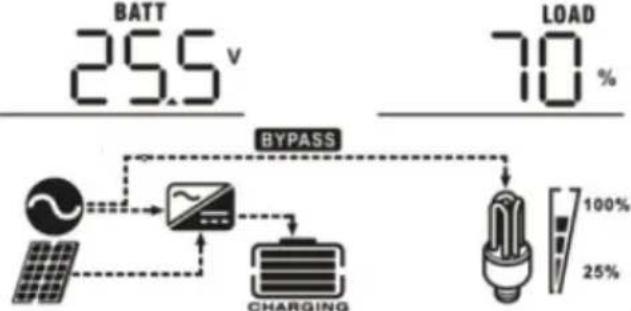

Belastningsprosent	Lastprosent = 70%

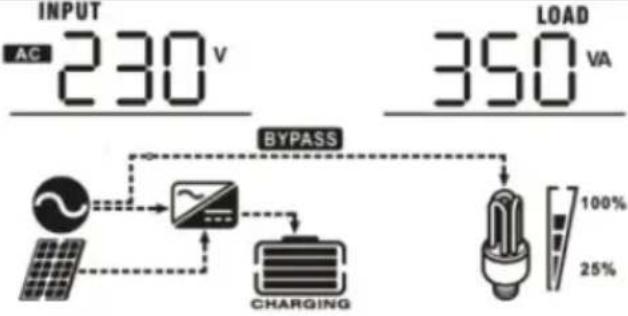

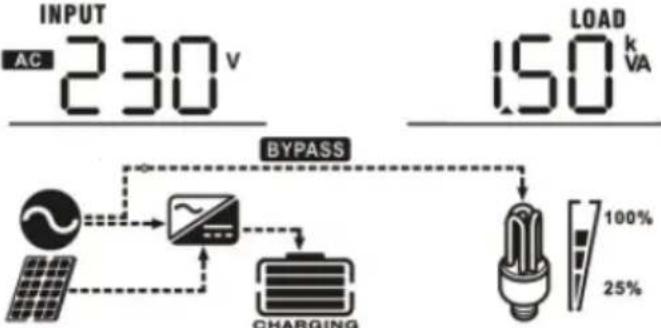

Last i VA	Når tilkoblet belastning er lavere enn 1kVA, vil belastning i VA presentere "xxxVA" som vist nedenfor:Når belastningen er større enn 1kVA (≥1kVA), vil belastningen i VA presentere "x.xkVA" som vist nedenfor:

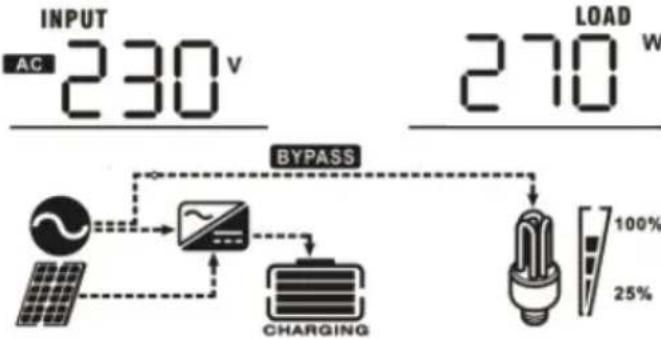

Last i watt	Når belastningen er lavere enn 1kW, vil belastningen i W vise "xxxW" som vist nedenfor:Når belastningen er større enn 1kW (≥1kW), vil belastningen i W presentere "x.xkW" som vist nedenfor:

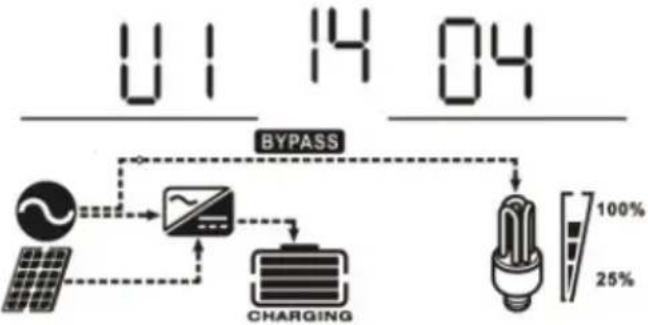

Kontroll av hoved CPU-versjon	Hoved CPU versjon 00014.04

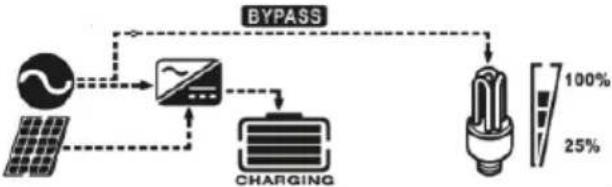

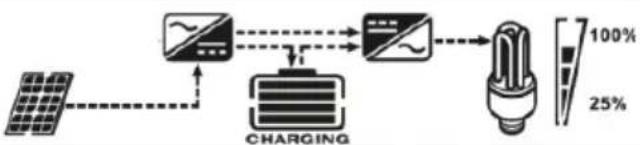

DRIFTSMODUS BESKRIVELSE

Modus	Beskrivelse	Vises
Standby-modus/StrømsparingsmodusMerk:Standby-modus – omformeren er ikke slått på ennå, men på dette tidspunktet kan omformeren lade batteriet uten AC-utgang.Strømsparingsmodus – hvis den er aktivert, vil utgangen til omformeren være av når den tilkoblede belastningen er ganske lav eller ikke oppdages.	Ingen utgang leveres av enheten, men den kan fortsatt lade batterier.	Lading etter bruk og PV-energi:
		Lading via verktøy:
		Lading med PV-energi:
		Ingen lading:

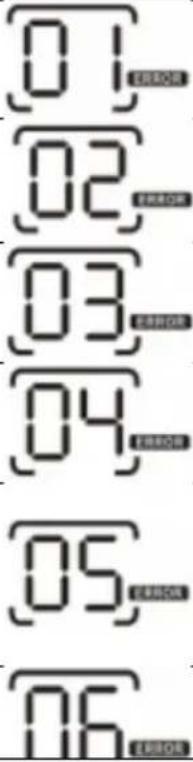

FeilmodusMerk:Feilmodus – feil forårsaket av innvendig kretsfeil eller eksterne årsaker som	PV-energi og verktøy kan lade batterier.	Lading etter nett- og PV-energi (kun tilgjengelig i - 1000VA/2000VA):
		Lading via verktøy (kun tilgjengelig i kuntilgjengelig i - 1000VA/2000VA):
overtemperatur,kortsluttet utgangog så videre.
		Lading ved PV-energi:
		Ingen lading:
	Verktøyetkan strømmebelastningernår enhetenstarter opputen batteri(kuntilgjengelig i4000VA-modellermed enkeloperasjon).	Strøm fra verktøyet:
Linjemodus	Enheten vil giutgangsstrøm frastrømnettet.Den vil ogsålade batterieti linjemodus.	Lading etter bruk og PV-energi:
		Lading via verktøy:
Batterimodus	Enheten vil giutgangseffekt fra batteriet og PV-strøm.	Strøm fra batteri og PV-energi:
		Strøm kun fra batteri:

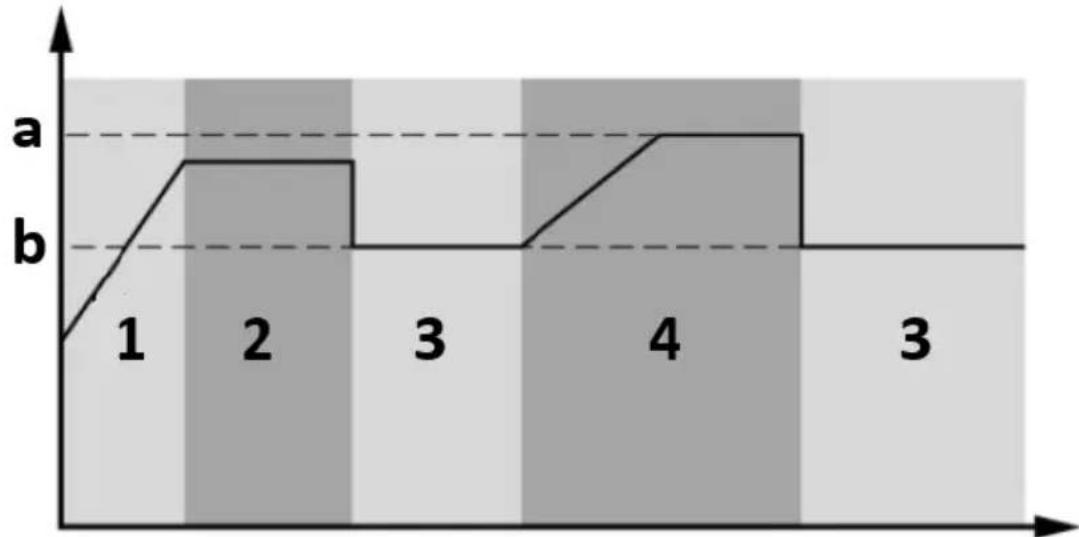

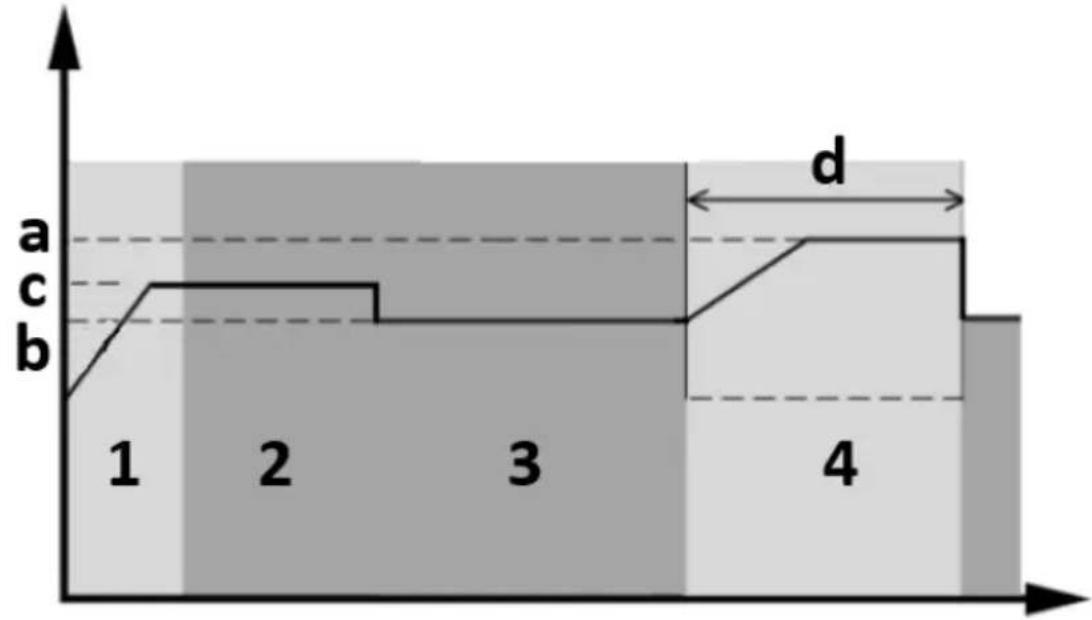

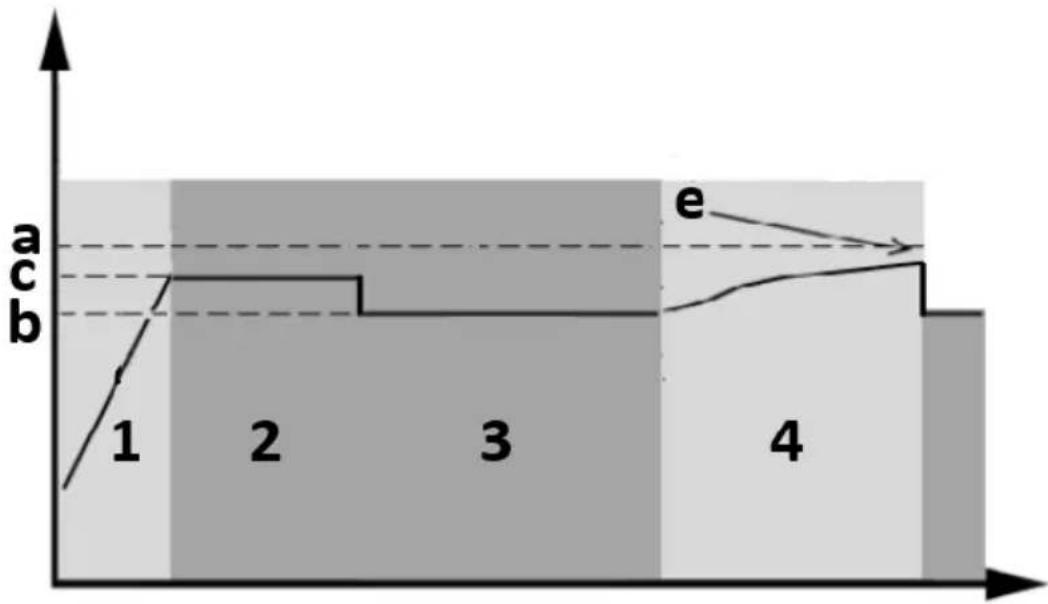

BATTERI ULIKASJONSBESKRIVELSE

Utjevningsfunksjon er lagt til ladekontrolleren. Det reverserer oppbyggingen av negative kjemiske effekter som lagdeling, en tilstand der syrekonsentrasjonen er høyere på bunnen av batteriet enn på toppen. Utjevning bidrar også til å fjerne sulfatkrystaller som kan ha bygget seg opp på plater. Hvis den ikke krysses av, vil denne tilstanden, kalt sulfatering, redusere den totale kapasiteten til batteriet. Derfor anbefales det å utjevne batteriet med jevne mellomrom.

- Bruk av utjevningsfunksjonen:

Batteriutjevningsfunksjon i overvåkings-LCD-innstillingsprogram 30 må først aktiveres. Da må denne funksjonen i enheten brukes på én av følgende metoder:

a) Stille inn utjevningsintervall i program 35.

b) Aktiv utjevning umiddelbart i program 36.

• Når skal man utligne?

I flytende trinn, när innstillingsutjevningsintervallet (batteriutjevningssyklus) kommer, eller utjevningen er aktiv umiddelbart, vil kontrolleren begynne å gå inn i utjevningsfasen.

a) Utjevn spenning

b) Flytespenning

1. Bulk
2. Absorpsjon
3. Flyte
4. Utligne

• Utjevn ladetid og tidsavbrudd

I Equalize-stadiet vil kontrolleren levere strøm for å lade batteriet så mye som mulig til batterispenningen øker til batteriutjevningsspenningen. Deretter brukes konstantspenningsregulering for å opprettholde batterispenningen ved batteriutjevningsspenningen. Batteriet vil forbli i utjevningsstadiet til innstillingen av batteriutjevnt tid kommer.

a) Utjevn spenning
b) Flytespenning
c) Absorpsjonsspenning
d) Utjevn ladetiden
1. Bulk
2. Absorpsjon
3. Flyte
4. Utligne

Men i utjevningsfasen, når batteriutjevningstiden er utløpt og batterispenningen ikke stiger til batteriutjevningsspenningspunktet, vil laderkontrolleren forlenge batteriutjevningstiden til batterispenningen oppnår batteriutjevningsspenningen. Hvis batterispenningen fortsatt er lavere enn batteriutjevningsspenningen når innstillingen for batteriutjevning er over, vil ladekontrolleren stoppe utjevningen og gå tilbake til flytetrinnet.

a) Utjevn spenning
b) Flytespenning
c) Absorpsjonsspenning
e) Utligne ladetidsavbrudd

1. Bulk
2. Absorpsjon
3. Flyte
4. Utligne

FEILREFERANSEKODER

Feilkode	Betydning	Vist ikon
01	Viften er låst når omformeren er av.
02 For høy temperatur.
03	Batterispenningen er for høy.
04	Batterispenningen er for lav
05	Utgang kortsluttet eller for høy temperatur oppdages av interne omformerkomponenter.
06	Utgangsspenningen er unormal (for
	1000VA/2000VA-modeller).
	Utgangsspenningen er for høy (for 4000VA-modell).
07	Tidsavbrudd for overbelastning.
08	Bussspenningen er for høy.
09 Buss myk start mislyktes.
11 Hovedrelé sviktet.
51 Overstrøm eller bølge.
52	Bussspenningen er for lav.
53	Inverter myk start mislyktes.
55	Over likespenning i AC-utgang.
56	Batteritilkoblingen er åpen.
57	Gjeldende sensor mislyktes.
58	Utgangsspenningen er for lav.
Merk: feilkodene 51, 52, 53, 55, 56, 57 og 58 er kun tilgjengelig i 4000VA-modellen.

ADVARSELINDIKATOR

Advarselskode	Betydning	Hørbar alarm	Ikonet blinker
01	Viften er låstnåromformeren erpå.	Pip tre gangerhvert sekund.
03	Batteriet eroverladet	Pip en gang hvertsekund
04 Lite batteri.		Pip en gang hvertsekund.
07 Overbelastning.		Pip en gang hvert0,5 sekund.
10	Reduksjon avutgangseffekt	Pip to ganger hvert3. sekund

Omtrentlig tidtabell for sikkerhetskopiering

Modell	Last (VA)	Sikkerhetskopieringstid @ 24VDC 100Ah (min)	Sikkerhetskopieringstid @ 24VDC 200Ah (min)
1000VA	100	766	1610
	200	335	766
	300	198	503
	400	139	339
	500	112	269
	600	95	227
	700	81	176
	800	62	140
	900	55	125
	1000	50	112
2000VA	200	766	1610
	400	335	766
	600	198	503
	800	139	339
	1000	112	269
	1200	95	227
	1400	81	176
	1600	62	140
	1800	55	125
	2000	50	112
Modell Last (VA)		Sikkerhetskopieringstid @ 48VDC 100Ah (min)	Sikkerhetskopieringstid @ 48VDC 200Ah (min)
5000VA	500	618	1288
	1000	268	613
	1500	158	402
	2000	111	271
	2500	90	215
	3000	76	182
	3500	65	141
	4000	50	112
	4500	44	100
	5000	40	90

3.4. Rengjøring og vedlikehold

a) Trekk ut støpselet og la enheten avkjøles helt før hver utskifting av tilbehør, eller hvis enheten ikke brukes.
- Vent til de roterende elementene stopper.
b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
d) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
e) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.
f) Rengjør ventilasjonsåpningene med en børste og trykkluft.
g) Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.
h) Bruk en myk klut til rengjøring.
i) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
j) Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, oljer eller andre kjemiske stoffer, da dette kan skade enheten.

KASSERING AV BRUKTE ENHETER

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere

enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

PROBLEML∅SNING

Problem	LCD/LED/Buzer	Mulig årsak Løsning
Enheten slår seg av automatisk under oppstartsproses sen.	LCD/LED-er og summer vil være aktive i 3 sekunder og deretter fullføres/	Batterispenningen er for lav (<1,91V/celle).	1. Lad opp røren.2. Bytt batteri.
Ingen respons etter strøm på.	Ingen indikasjon	1. Batterispenning en er altfor lav (<1,4V/celle).2. Batteripolaritet en er tilkoblet omvendt.	1. Sjekk om batteriene og ledningene er godt tilkoblet.2. Lad opp batteriet.3. Bytt batteri.
Strømnettet finnes, men enheten fungerer i batterimodus.	Inngangsspen ning vises som 0 på LCD-skjermen og den grønne LED-en blinker.	Inngangsbeskytter er utløst.	Sjekk om AC-bryteren er utløst og AC-kablingen er godt tilkoblet.
	Grønn LED blinker.	Utilstrekkelig kvalitet på vekselstrøm (land eller generator).	1. Sjekk om AC-ledningene er for tynne og/eller for lange.2. Sjekk om generatoren (hvis brukt) fungerer bra eller om innstillingen for inngangsspennings område er riktig (UPS→Appliance).
	Grønn LED blinker.	Sett "Solar first" som prioritet forutgangskilden.	Endre utgangskildeprioritettil Utility først.
Når enheten er slått på, slås internt relé på og av gjentatte ganger.	LCD-skjerm og lysdioder blinker.	Batteriet er frakoblet.	Sjekk om batteriledningene er godt tilkoblet.
Summer piper kontinuerlig og rød LED lyser.	Feilkode 07	Overbelastningsfeil. Inverteren er overbelastet 110 % og tiden er ute.	Reduser tilkoblet belastning ved å slå av noe utstyr.
	Feilkode 05	Utgang kortsluttet	Sjekk om ledningene er godt tilkoblet og fjern unormal belastning.
		Temperaturen på den interne omformerkomponenten er over 120 °C (kun tilgjengelig for 1000VA/2000VA-modeller)	Sjekk om luftstrømmen til enheten er blokkert eller om omgivelsestemperatu ren er høy.
	Feilkode 02	Den indre temperaturen til omformerkomponenten er over 100 °C.
	Feilkode 03	Batteriet er overladet.	Returner for servicereparasjon.
		Batterispenningen er for høy.	Sjekk om spesifikasjoner og antall batterier oppfyller kravene.
	Feilkode 01	Viftefeil.	Bytt viften.
	Feilkode 06/58	Unormal utgang (vekselretterspenni ng under 190VAC eller høyere enn 260VAC).	1. Reduser tilkoblet belastning.2. Returner for servicereparasjon.
	Feilkode 08/09/53/57	Intern komponent mislyktes.	Gå tilbake til service reparasjon.
	Feilkode 51	Overstrøm ellerbølge.	Start enheten på nytt,hvis feilen skjer igjen, vennligst returner for servicereparasjon.
	Feilkode 52	Bussspenningen er for lav.
	Feilkode 55	Utgangsspenningen er ubalansert.
	Feilkode 56	Batteriet er ikke godt tilkoblet eller sikringen er brent.	Hvis batteriet er godt tilkoblet, vennligst returner for servicereparasjon.
