KÄYTTÖOHJE S-POWER UPS 800 PSW MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	UPS aurinkovirtajärjestelmä
Malli	S-POWER UPS 800 PSW	S-POWER UPS 4000 PSW	S-POWER UPS 1600 PSW
INVERTER-TILA
AC-lähtöjännite [V] / taajuus [Hz] / virta [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7
Nimellisteho [VA] / [W]	1000 / 800	5000 / 4000	2000 / 1600
DC-tulojännite [V] / virta [A]	24 / 33	48 / 87	24 / 66
Mitat [leveys x syvyys x korkeus; mm]	270 x 130 x 350	295 x 130 x 470	270 x 130 x 370
Paino [kg]	6,6	10,4	6,9
Tehokkuus [%]	98
Käyttölämpötila-alue [ °C]	0 - 55
Säilytyslämpötila [ °C]	-15 ~ 60
Tulojännite aaltomuoto	Sinimuotoinen
Lähtöjännitteen aaltomuoto	Puhdas siniaalto
AURINKOLATURITILA
Järjestelmän jännite [V DC]	24	48	24
Suurin PV-ryhmän teho [W]	1000	4000	1000
MPPT-alue käyttöjännitteellä [V DC]	30-66	60-115	30-66
Suurin PV Array avoimen piirin jännite [V DC]	75 145 75
Suurin latausvirta [A]	40	80	40
AC LATAUSTILA
AC-tulojännite [V] / taajuus [Hz] / virta [A]	230 / 50 / 7.4	230 / 50 / 36	230 / 50 / 13.4
DC-lähtöjännite [V] / virta [A]	27 / 10/20	54 / 10-60	27/ 20/30
AC-lähtöjännite [V] / taajuus [Hz] / virta [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

	Tuote täyttää asiaankuuluvat turvallisuusstandardit.
	Lue ohjeet ennen käyttöä.Tuote on kierrätettävä.
	VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.(yleinen varoitusmerkki)
	HUOMIO! Sähköiskuvaara!
	Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

Alkuperäinen käyttöohje on kirjoitettu saksaksi. Muut kieliversiot ovat käännöksiä saksasta.

2. Käyttöturvallisuus

.HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Käsitteitä "laite" tai "tuote" käytetään varoituksissa ja ohjeissa viitaten seuraaviin: UPS aurinkovirtajärjestelmä

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto

FI

etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

c) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
d) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
e) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.
f) Estä laitteen kastuminen. Sähköiskun vaara!
g) Tämä laite tulee liittää pysyvään maadoitettuun johdotusjärjestelmään.
h) Vain pätevä henkilökunta saa asentaa tämän laitteen akun kanssa.

2.2. Turvallisuus työpaikalla

a) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
b) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
c) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
d) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Heidän häiritseminen voi johtaa laitteen hallinnan menettämiseen).
e) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
f) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
g) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
h) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

2.3. Henkilökohtainen turvallisuus

a) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän

turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.

b) Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.
c) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
d) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
d) Laite on pidettävä poissa lasten ulottuvilta.
e) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
f) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
g) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
h) Älä siirrä, säädä tai käännä laitetta työn aikana.
i) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
j) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
k) Pidä laite kaukana tulen- ja lämmönlähteistä.
I) Älä ylikuormita laitetta.
m) Älä peitä tuuletusaukkoja!

n) Loukkaantumisriskin vähentämiseksi lataa vain syväsyklisiä lyijyhappoakkuja. Muun tyyppiset akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai vahinkoja.
o) Älä koskaan lataa jäätynyttä akkua.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Tämä tuote on monitoimiinvertteri/laturi, joka yhdistää invertterin, aurinkolaturin ja akkulaturin toiminnot tarjotakseen keskeytymättömän virransyötön. Se tarjoaa käyttäjän konfiguroitavan ja helposti käytettävän toiminnan ohjauspaneelin kautta.

• Muokattava tulojännitealue kodinkoneille ja henkilökohtaisille tietokoneille.
• Muokattava akun latausvirta sovellusten mukaan.
  • Muokattava AC/Aurinkolaturin prioriteetti.
• Yhteensopiva verkkojännitteen tai generaattorin tehon kanssa.
  • Automaattinen uudelleenkäynnistys AC:n palautuessa.
• Ylikuormitus-/ylilämpötila-/oikosulkusuojaus.
• Älykäs akkulaturisuunnittelu optimoi akun suorituskyvyn.
• Kylmäkäynnistystoiminto.

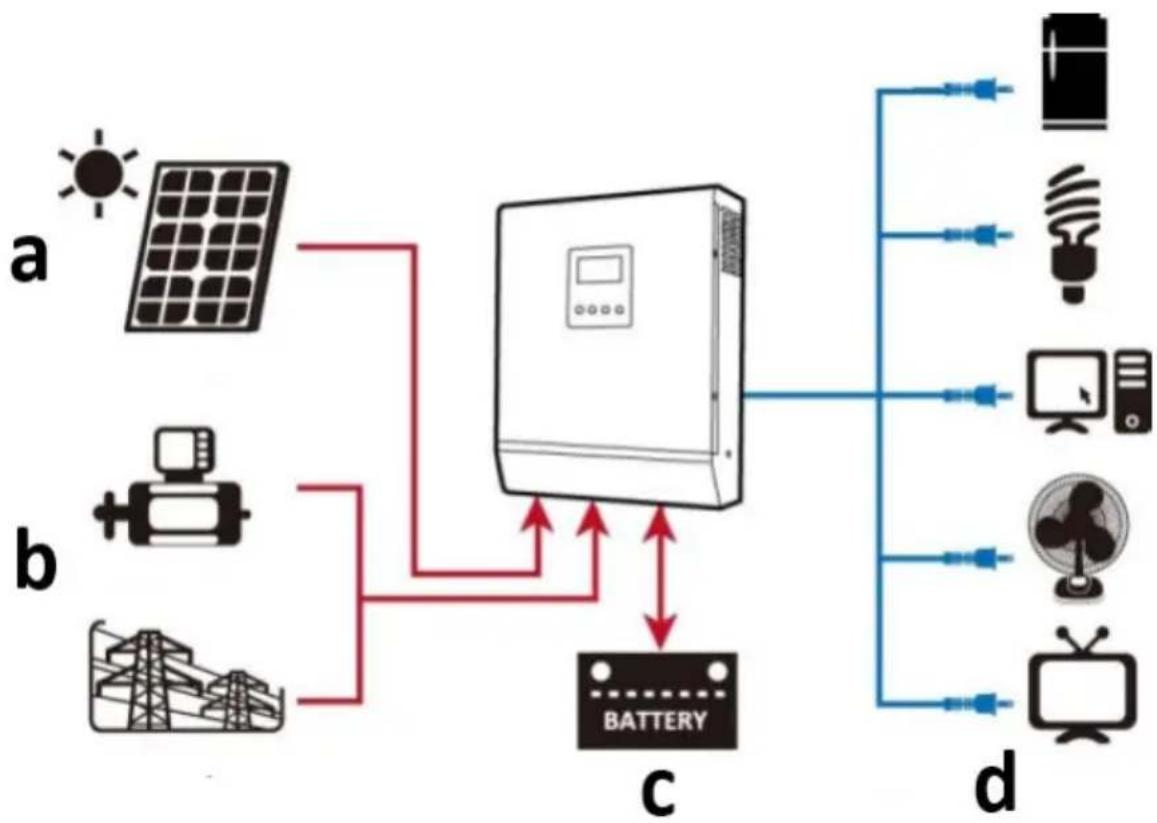

Seuraavassa kuvassa esitetään tämän tuotteen perussovellus hybridivoimajärjestelmänä:

a) Aurinkovoima (valinnainen)
b) Generaattori tai sähköverkko
c) Ulkoinen akkupaketti
d) Kodinkoneet

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

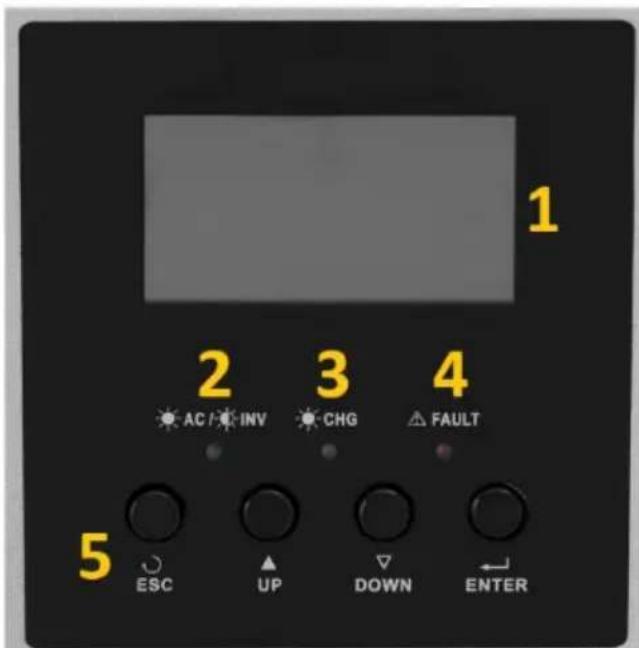

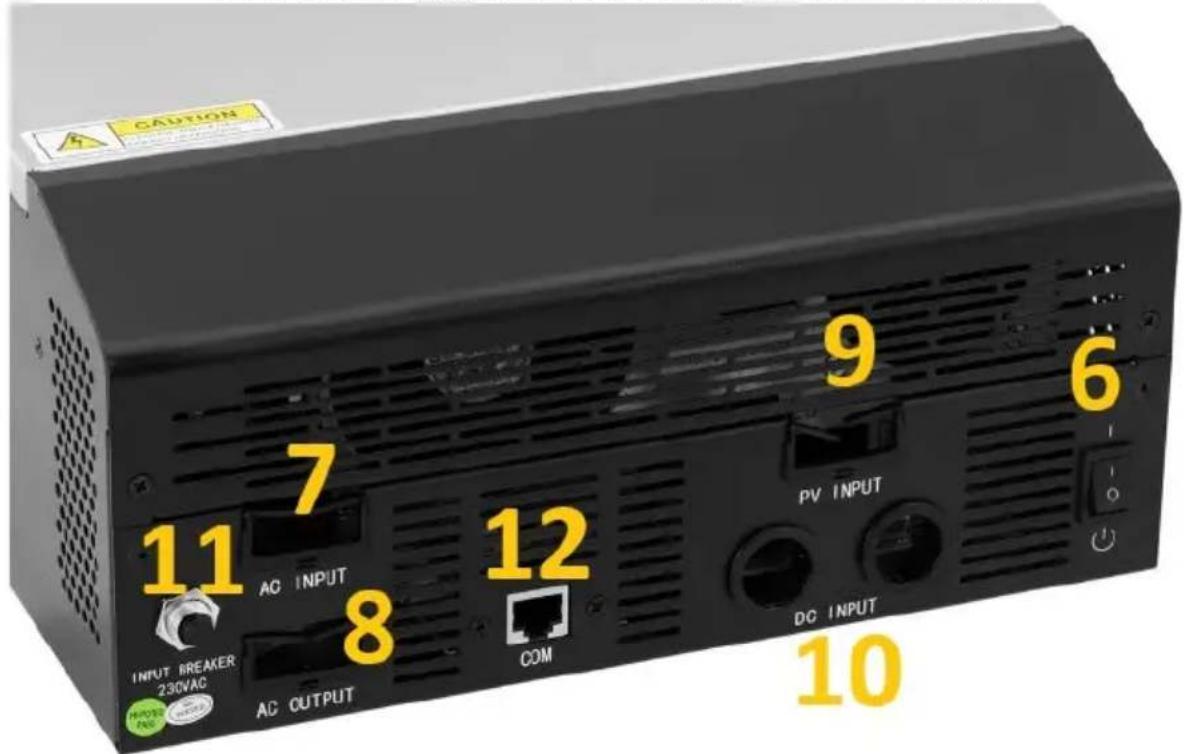

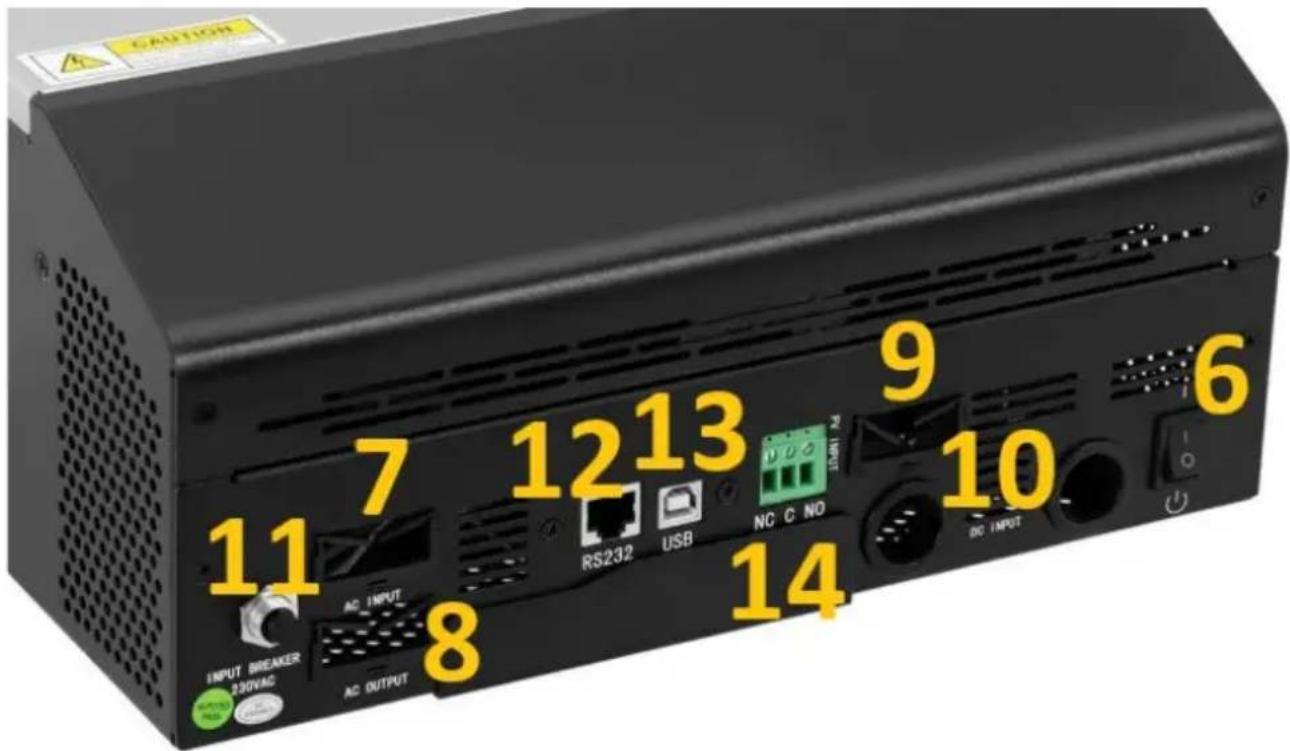

3.1. Laitteen kuvaus

1 2 AC / INV 3 CHG 4 FAULT 5 ESC UP DOWN ← ENTER

S-POWER UPS 800 PSW / S-POWER UPS 1600 PSW:

CAUTIONS 11 7 9 6 INPUT BREAKER 230VAC AC INPUT AC OUTPUT COM PV INPUT DC INPUT 12 8

S-POWER UPS 4000 PSW:

11 7 1213 9 6 INPUT BREAKER 200VAC AC INPUT RS232 USB NC C NO 10 DC INPUT 8 14

1. LCD-näyttö
2. Tilan ilmaisin
3. Latausilmaisin
4. Vian ilmaisin
5. Toimintopainikkeet
6. Virta ON/OFF-kytkin
7. AC-tulo
8. AC-lähtö
9. PV-tulo
10. Akun (DC) syöttö
11. Katkaisija
12. RS232-tiedonsiirtoportti
13. USB-tiedonsiirtoportti
14. Kuiva kosketin (jännitteetön)

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

• Asennuksen saa suorittaa ammattimainen sähköasentaja.
• Älä asenna invertteriä syttyvien rakennusmateriaalien päälle.
• Asenna se kiinteälle, vakaalle pinnalle kuten ea. betoni.
• Asenna laite silmien korkeudelle, jotta LCD-näyttö on luettavissa koko ajan.

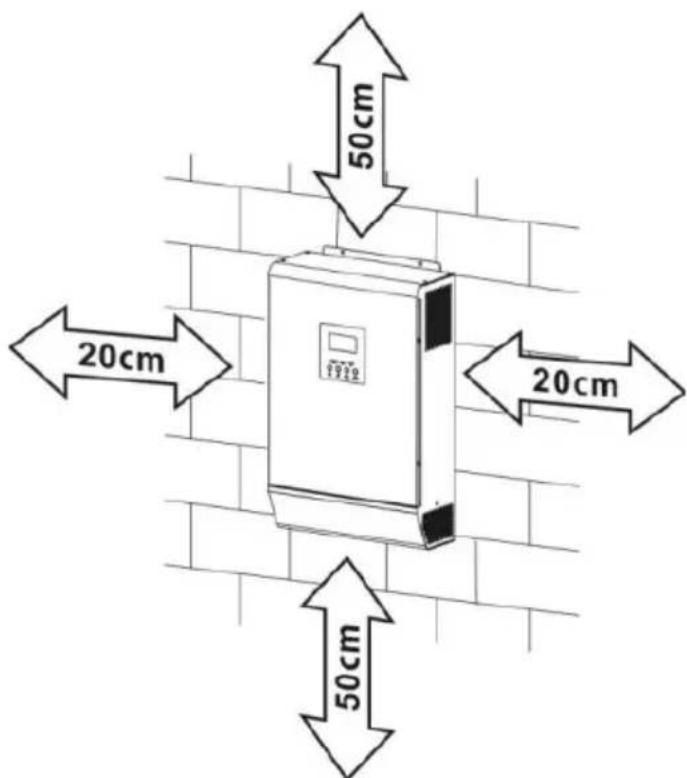

• Oikean ilmankierron ja lämmönpoiston varmistamiseksi anna sen sivuille noin 20 cm ja n. 50 cm laitteen ylä- ja alapuolella.

• Ympäristön lämpötilan tulee olla 0 °C ja 55 °C välillä optimaalisen toiminnan varmistamiseksi.

• Suositeltu asennusasento kiinnitetään pystysuoraan seinään.

50cm 20cm 20cm 50cm

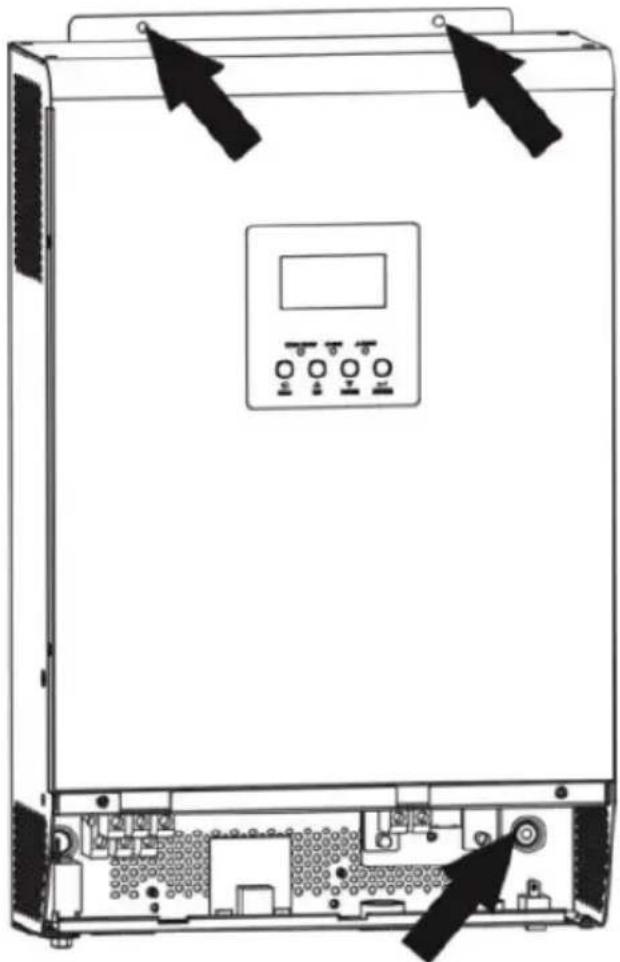

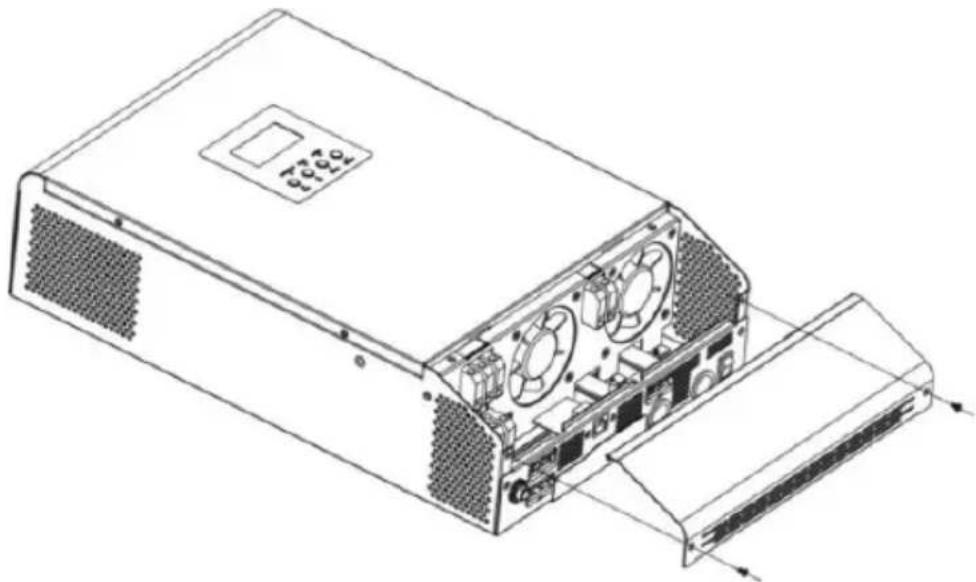

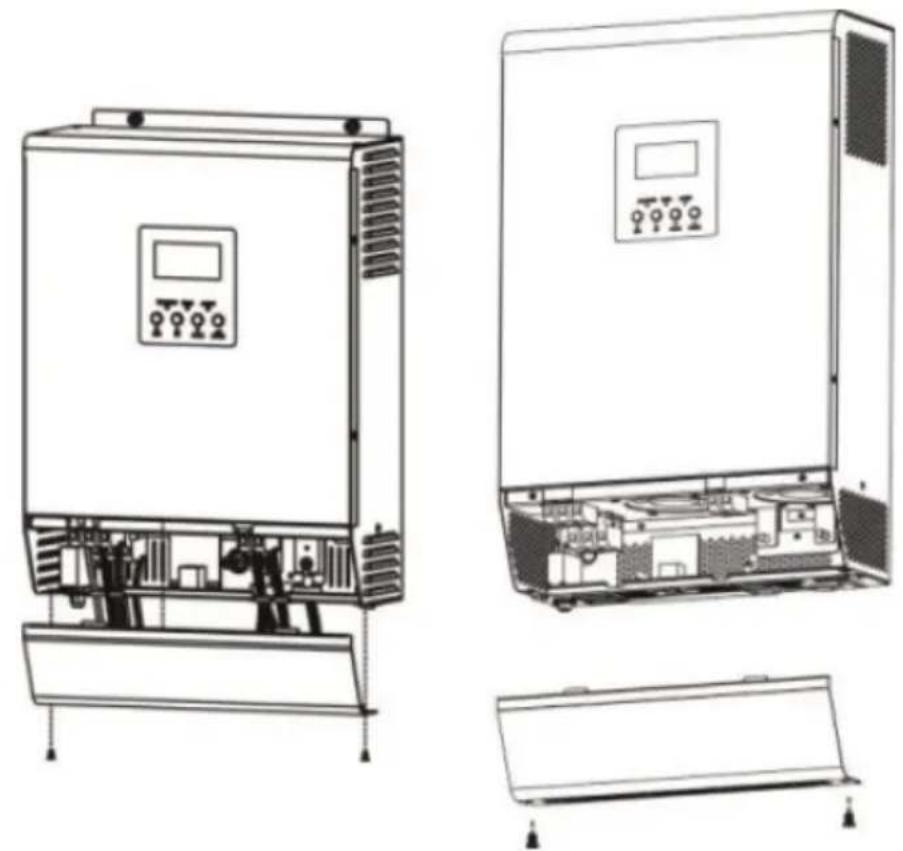

- Ennen kuin liität kaikki johdot, irrota pohjakansi irrottamalla 2 ruuvia alla olevan kuvan mukaisesti:

- Yksikön kiinnityskohdat ohjeiden mukaisesti (suositellaan M4- tai M5- ruuveja):

Turvallisuuden ja säädön vuoksi on asennettava erillinen DC-ylivirtasujoja. Turvallisuuden ja tehokkuuden kannalta on erittäin tärkeää käyttää oikeaa suositeltua kaapeli- ja liitinkokoa:

D L

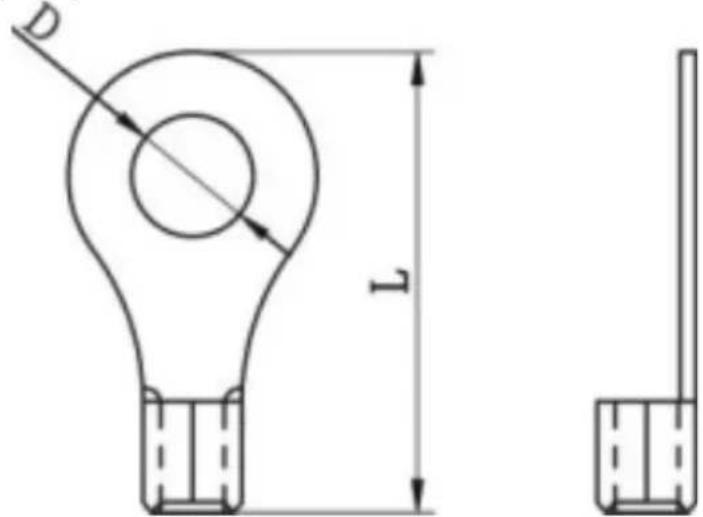

Suositeltavat akkukaapelit ja napojen koko:
Malli	Tyypillin	Akun	Johdo	Soittopääte	Vääntömom

	en ampeeri	kapasite etti (vähintä än)	n koko	Kaap eli mm2	Mitat		entin arvo
					D (m m)	L (m m)
S-POWERUPS800PSW/S-POWERUPS1600PSW	83A 100 Ah		1*4AWG	22	6,4	29,2	2-3 Nm
			2*8AWG	16		23,8
S-POWERUPS4000PSW	104A 200 Ah		1*2AWG	38		39,2
			2*6AWG	28		33,2

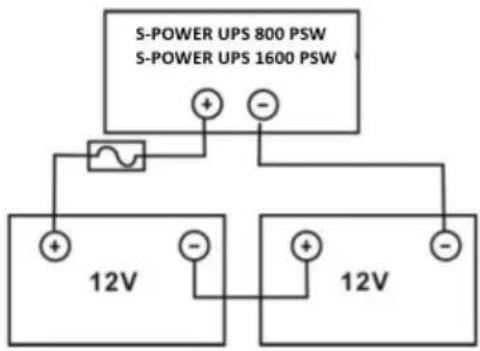

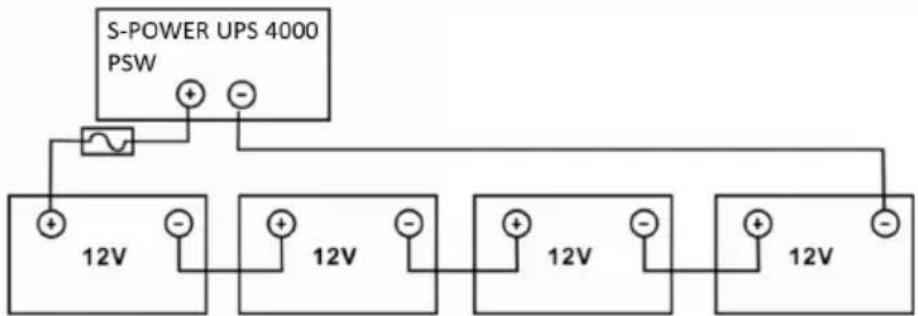

Akun kytkentäkaavio:
S-POWERUPS800PSW
S-POWERUPS1600PSW
S-POWERUPS4000PSW
HUOMAA: käytä vain lyijyakkua tai suljettua GEL/AGM-lyijyakkua!
Työnnä akkukaapelin rengasnapa tasaisesti invertterin akkuliittimeen ja varmista, että pultit on kiristetty kunnolla – tarkkaile sekä akun että invertterin/laturin napojen oikeaa napaisuutta.
VAROITUS: Älä levitä hapettumisenestoainetta liittimiin ennen kuin ne on liitetty tiukasti.VAROITUS: Ennen kuin teet lopullisen DC-kytkennän tai suljet tasavirtakatkaisijan/-erottimen, varmista, että positiivinen (+) on kytketty plussaan (+) ja negatiivinen (-) sekä negatiivinen (-).

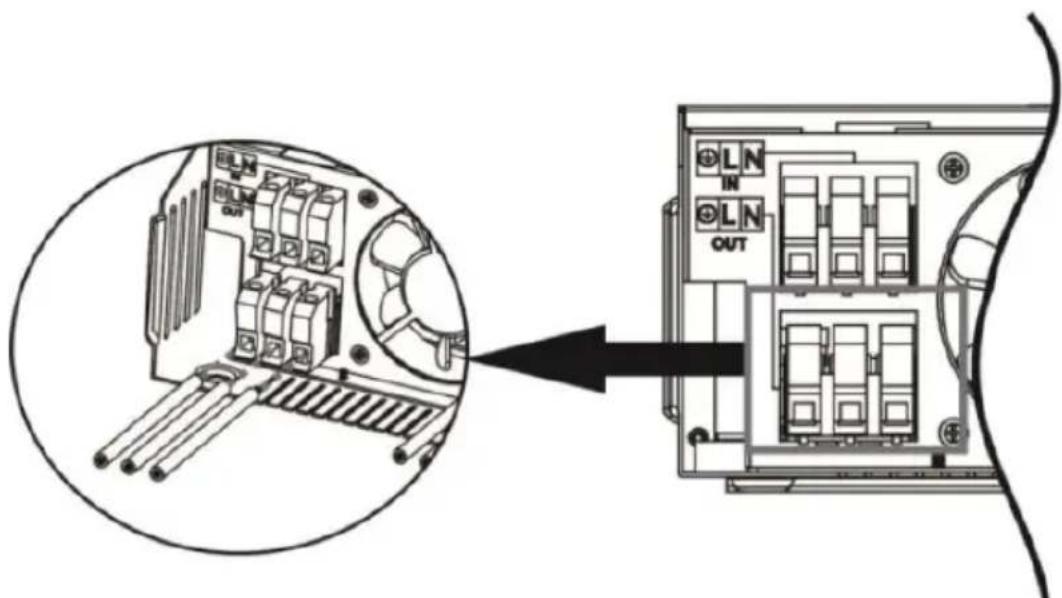

AC TULO/LÄHTÖLIITÄNTÄ

VAROITUS: Ennen kuin liität vaihtovirtalähteeseen, asenna erillinen vaihtovirtakatkaisin invertterin ja vaihtovirtalähteen väliin. Tämä varmistaa, että invertteri voidaan irrottaa turvallisesti huollon aikana ja täysin suojattu AC-tulon ylivirroilta. Suositeltu vaihtovirtakatkaisija on 10A 1000VA:lle, 20A 2000VA:lle ja 50A 5000VA:lle.

HUOMAA: on kaksi riviliitintä, jotka on merkitty "IN" ja "OUT" - älä unohda kytkeä tulo- ja lähtöliittimiä! Turvallisuus- ja tehokkuussyistä on tärkeää käyttää sopivaa kaapelia AC-tuloliitännässä alla suositusten mukaisesti:

Malli	Arvioida	Vääntömomentin arvo
S-POWER UPS 800 PSW	16 AWG	0,5-0,6 Nm
S-POWER UPS 1600 PSW	14 AWG	0,8-1,0 Nm
S-POWER UPS 4000 PSW	8 AWG	1,4-1,6 Nm

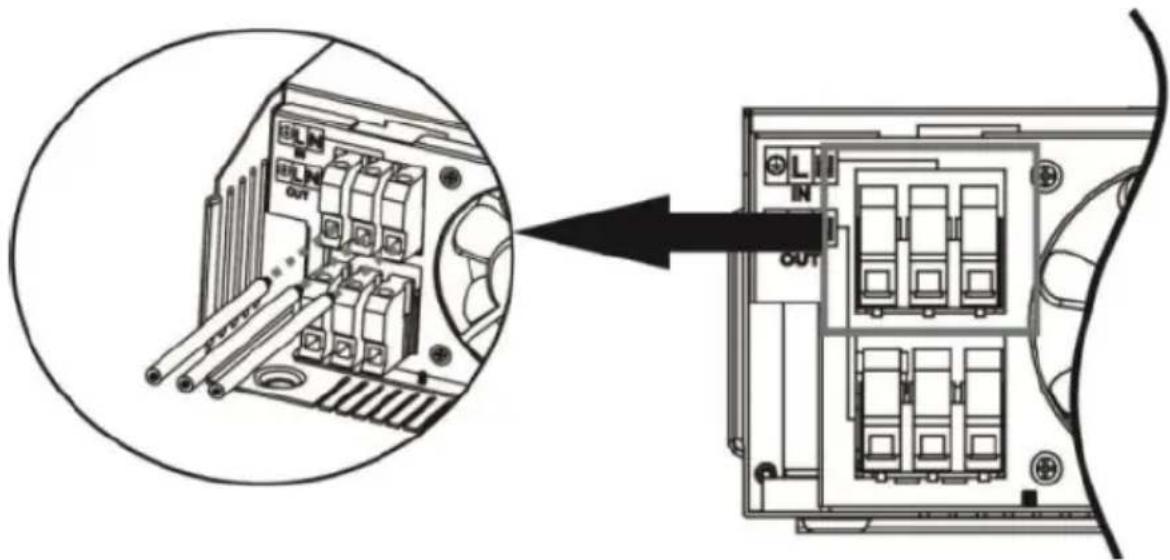

AC-tulo/lähtöliitännän toteuttaminen:

a) Muista avata DC-suoja tai eritin ensin. b) Irrota kuuden johtimen eristysholkki 10 mm ja lyhennä vaihetta L ja nollaa N 3 mm.

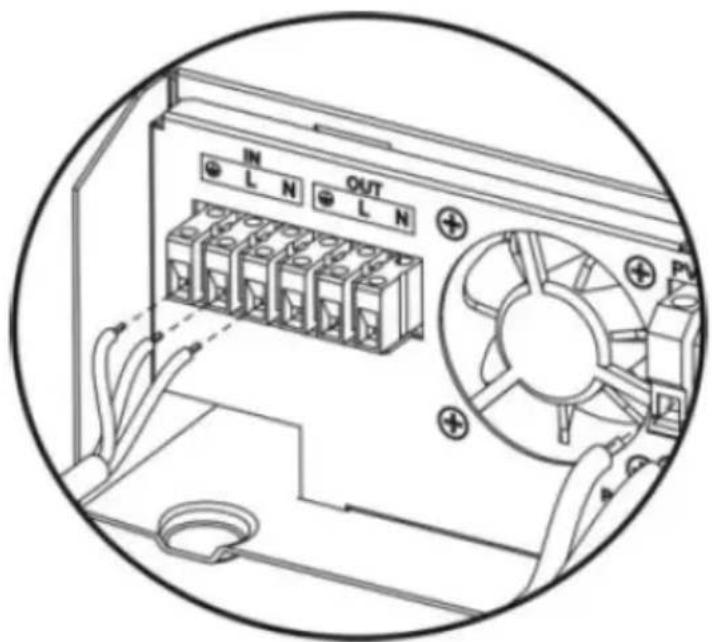

c) Aseta AC-tulojohdot riviliittimeen merkittyjen napaisuuden mukaisesti ja kiristä liitinruuvit. Muista liittää PE-suojajohdin ensin:

[KSXT]	Maadoitus Kelta-vihreä
L	Linja	Ruskea tai musta
N	Neutraali	Sininen

1000VA:

IN LN OUT LN + + PV

2000-5000VA:

VAROITUS: varmista, että vaihtovirtalähde on irrotettu ennen kuin yrität kytkeä sen laitteeseen.

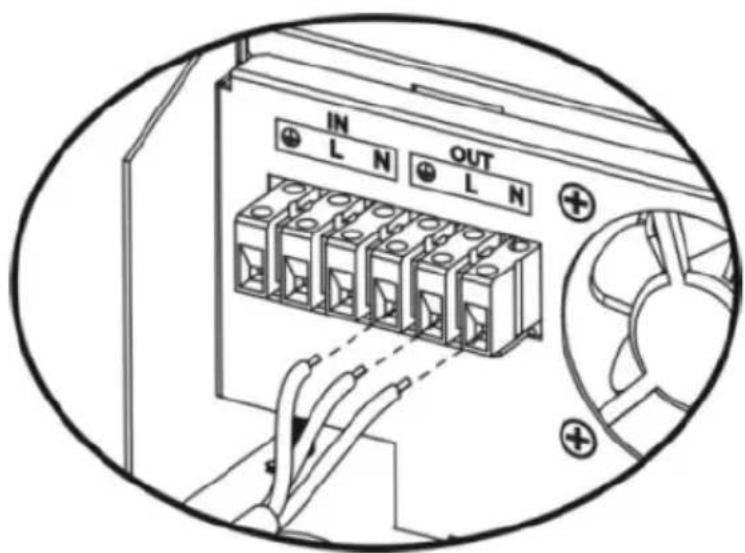

d) Liitä AC-lähtöjohdot riviliittimessä ilmoitettujen napaisuuden mukaisesti ja kiristä liitinruuvit. Muista liittää PE-suojajohdin ensin:

	Maadoitus Kelta-vihreä
L	Linja	Ruskea tai musta
N	Neutraali	Sininen

1000VA:

IN LN OUT LN

2000-5000VA:

e) Varmista, että johdot on kytketty kunnolla.

VAROITUS: varmista, että liität vaihtovirtajohdot oikein päin. Jos L- ja N-johtimia kytketään päinvastoin, se voi aiheuttaa oikosulun, kun näitä invertteriä käytetään rinnakkain.

VAROITUS: Laitteet, kuten ilmastointilaite, vaativat muutaman minuutin viiveen uudelleenkäynnistykseen, koska niillä on oltava riittävästi aikaa tasapainottaa kylmäainekaasua piirien sisällä. Jos sähkön puutos ilmenee ja korjaantuu lyhyessä ajassa, se vaurioittaa kytkettyjä laitteita. Tällaisten vaurioiden välttämiseksi tarkista ennen asennusta, että ilmastointilaitteessa on viivetoiminto. Muuten invertteri/laturi laukaisee ylikuormitusvian ja katkaisee tehon laitteen suojaamiseksi, mutta joskus se voi silti vahingoittaa ilmastointilaitetta.

PV-LIITÄNTÄ (KÄYTÄ VAIN AURINKOLATURILLA VARALTA MALLIA)

VAROITUS: Ennen kuin liität PV-moduuleihin, asenna DC-katkaisin erikseen invertterin ja PV-moduulien väliin. Turvallisuuden ja tehokkuuden kannalta on erittäin tärkeää käyttää asianmukaista kaapelin PV-moduuliliitäntää. Loukkaantumisriskin vähentämiseksi käytä oikeaa suositeltua kaapelikokoa.

Tyypillinen ampeeri	Arvioida	Vääntömomentin arvo
40A	12 AWG	1,2-1,6 Nm

Kun valitset oikeita PV-moduuleja, muista ottaa ensin huomioon seuraavat vaatimukset:

a) PV-moduulien avoimen piirin jännite (Voc) ei ylitä invertterin maksimiPV-ryhmän avoimen piirin jännitettä

Malli	S-POWER UPS	S-POWER UPS	S-POWER UPS
	800 PSW	4000 PSW	1600 PSW
Aurinkolaturi
Latausvirta (PWM)	40A 80A 40A
Järjestelmän tasajännite	24V 48V 24V
Käyttöjännitealue	30-66V DC	60-115V DC	30-115V DC
Maks. PV-ryhmän avoimen piirin jännite	75V DC	145V DC	75V DC

b) Max. PV-moduulien tehojännitteen (Vmpp) tulee olla lähellä invertterin parasta Vmp:tä tai Vmp-alueen sisällä parhaan suorituskyvyn saavuttamiseksi. Jos yksi aurinkosähkömoduuli ei täytä tätä vaatimusta, on tarpeen kytkeä useita aurinkosähkömoduuleja sarjaan. Katso alla oleva taulukko:

Malli	Paras Vmp	Vmp-alue
S-POWER UPS 800 PSW	45V DC	30-32V
S-POWER UPS 4000 PSW	100V DC	60-145V
S-POWER UPS 1600 PSW	80V DC	30-115V

HUOMAA: * Vmp: paneelin maksimitehopistejännite.

PV-lataustehokkuus on maksimoitu, kun taas aurinkosähköjärjestelmän jännite on lähellä parasta Vmp:tä.

PV-moduulien enimmäismäärät sarjassa : PV-moduulin Vmpp * X kpl = invertterintai Vmp-alueen paras Vmp.

PV-moduulien numerot rinnakkain : max. invertterin latausvirta / Impp

PV - moduulien kokonaismäärä = PV - moduulien enimmäismäärä sarjassa * PV - moduulien lukumäärä rinnakkain .

1000VA invertteri esimerkkinä oikeiden PV-moduulien asettamiseen. Ottaen huomioon PV-moduulien Voc ei ylitä 50 V DC ja max. PV-moduulin Vmpp lähellä 45 V DC tai 30 \~ 66 V DC, voimme valita PV-moduulin alla olevilla tiedoilla:

Suurin teho (Pmax)	550W	PV-moduulienenimmäismäärät sarjassa1→41,28x1≡ 30–66
Max.tehojännite Vmpp	41,28 V
Maks.Tehovirta Impp	13.33 A
Avoimen piirin jännite Voc	49,8 V
Oikosulkuvirta Isc	14.01 A

PV-moduulien enimmäismäärät sarjassa: 1

PV-moduulien numerot rinnakkain: N/A

PV-moduulien kokonaismäärä: 1

5000VA invertteri esimerkkinä oikeiden PV-moduulien asettamiseen. Ottaen huomioon PV-moduulien Voc ei ylitä 150 V DC ja max. PV-moduulin Vmpp lähellä 60 V DC tai 60 \~ 145 V DC, voimme valita PV-moduulin alla olevilla tiedoilla:

Suurin teho (Pmax)	550 W	PV-moduulienenimmäismäärä sarjassa 3 41,28 × 3 60 145
Max. tehojännite Vmpp	41,28 V
Maks. Tehovirta Impp	13.33 A	PV-moduulien numerotrinnakkain 3 40A/13.33 PV-moduulienkokonaismäärä 3
Avoimen piirin jännite Voc	49,8 V
Oikosulkuvirta Isc	14.01 A

PV-moduulien enimmäismäärä sarjassa: 3

PV-moduulien numerot rinnakkain: 3

PV-moduulien kokonaismäärä: 9

2000VA invertteri esimerkkinä oikeiden PV-moduulien asettamiseen. Ottaen huomioon PV-moduulien Voc ei ylitä 80 V DC ja max. PV-moduulin Vmpp lähellä 80 V DC tai 30 \~ 115 V DC, voimme valita PV-moduulin alla olevilla tiedoilla:

Suurin teho (Pmax)	550W	PV-moduulienenimmäismäärät sarjassa 1 41,28 × 1 30-115
Max.tehojännite Vmpp	41,28 V
Maks.Tehovirta Impp	13.33 A
Avoimen piirin jännite Voc	49,8 V
Oikosulkuvirta Isc	14.01 A

PV-moduulien enimmäismäärä sarjassa: 2

PV-moduulien numerot rinnakkain: N/A

PV-moduulien kokonaismäärä: 2

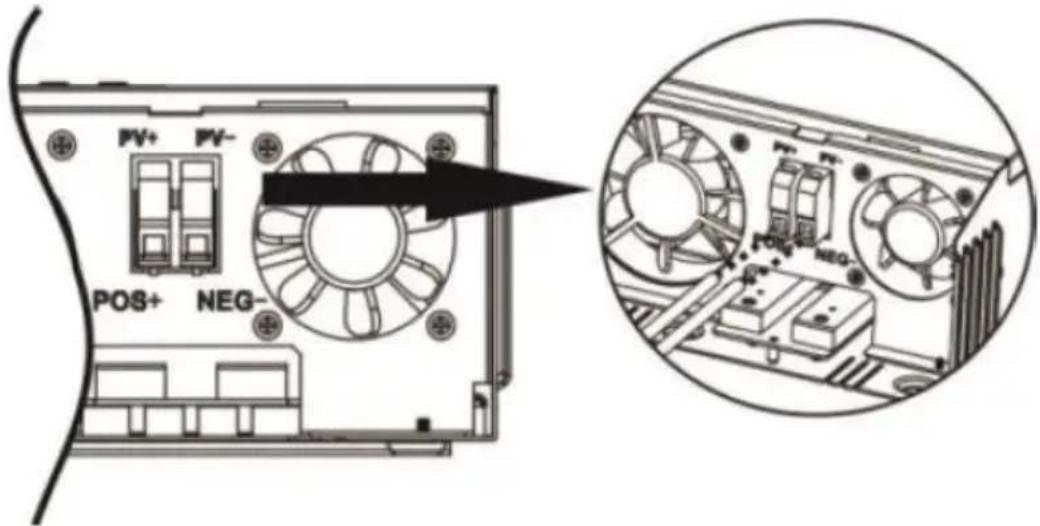

Noudata alla olevia ohjeita PV-moduulin kytkemiseksi:

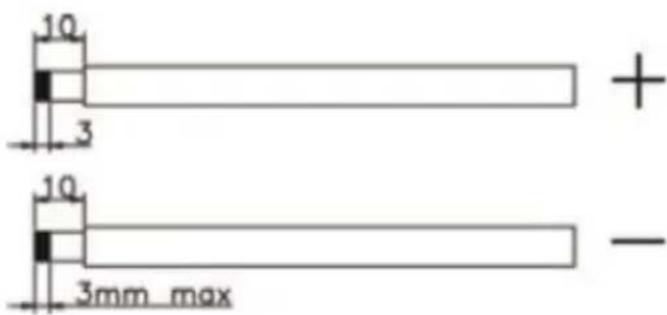

10 + - 3 10 3mm max

a) Irrota eristysholkki 10 mm plus- ja negatiivijohtimia varten.
b) Tarkista PV-moduulien ja PV-tuloliittimien liitäntäkaapelin oikea napaisuus. Liitä sitten liitäntäkaapelin positiivinen napa (+) PV-tuloliittimen positiiviseen napaan (+). Liitä liitäntäkaapelin miinusnapa (-) PV-tuloliittimen miinusnapaan (-).

c) Varmista, että johdot on kytketty kunnolla.

Kun olet kytkenyt kaikki johdot, aseta pohjakansi takaisin ruuvaamalla kaksi alla näkyvää ruuvia:

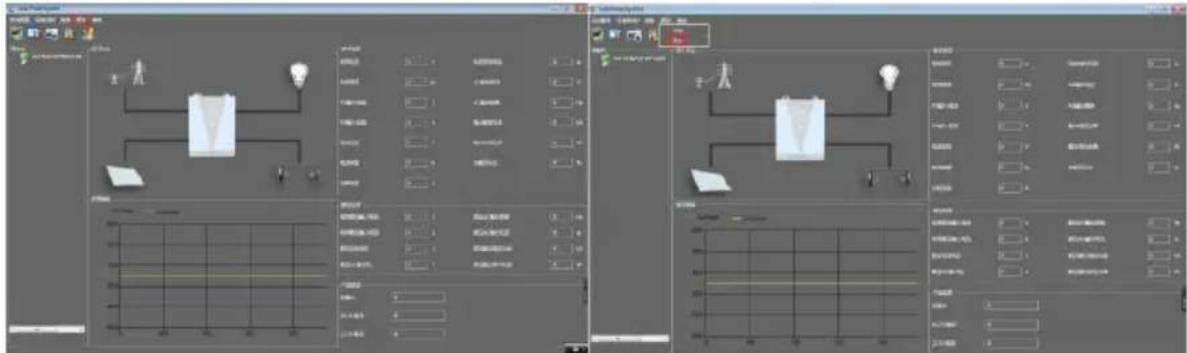

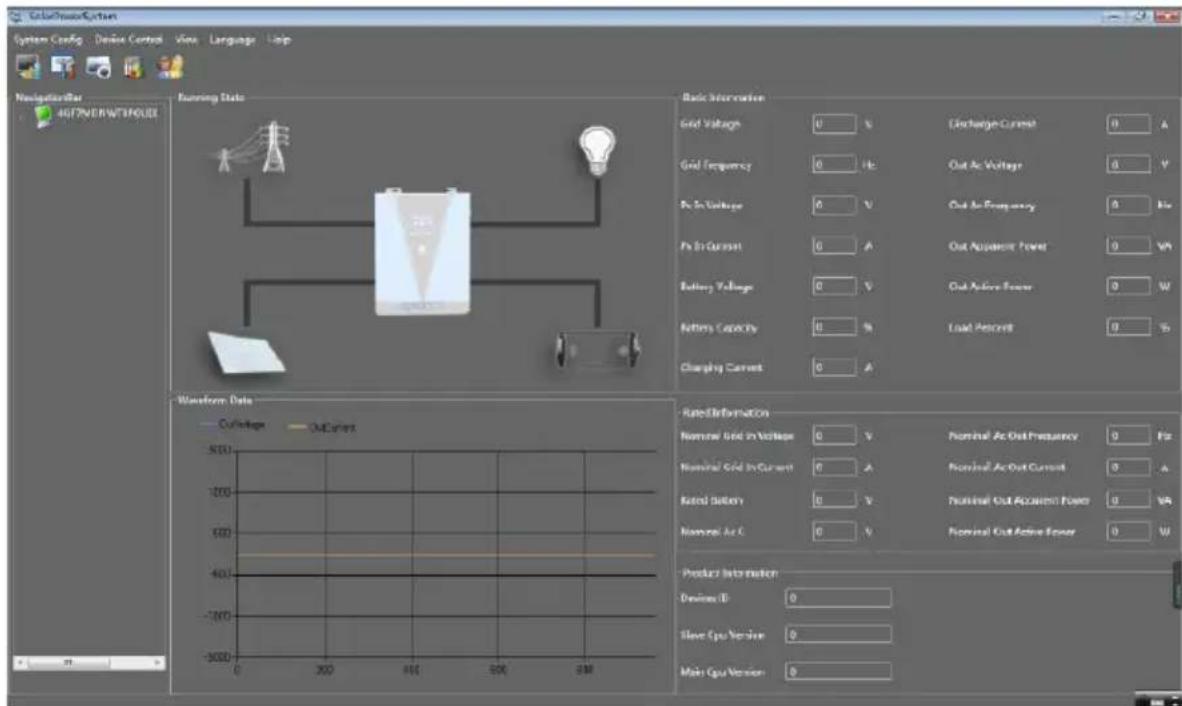

YHTEYSTIEDOT

a) käytä mukana toimitettua tiedonsiirtokaapelia kytkeäksesi invertterin ja tietokoneen. Järjestelmän valvonta PC:n kautta Sinun on asennettava ulkoinen ohjelmisto, joka löytyy tästä linkistä: http://solarmonitorsystem.com/

b) tiedoston lataamisen jälkeen napsauta sitä asentaaksesi ohjelmiston tietokoneellesi.

c) Kun asennus on valmis, suorita ohjelmisto ja vaihda ensin sen kieli englanniksi:

Flash	2021-03-23 17:50	文件夹
Picture	2021-03-23 17:50	文件夹
EntityFramework.dll	2019-09-14 17:01	应用程序扩展	4,872 KB
EntityFramework.SqlServer.dll	2019-09-14 17:01	应用程序扩展	578 KB
EntityFramework.SqlServer	2019-09-14 17:01	XML 文档	160 KB
EntityFramework	2019-09-14 17:01	XML 文档	3,650 KB
log4net.dll	2020-09-28 16:07	应用程序扩展	270 KB
log4net	2020-09-28 16:07	XML 文档	1,480 KB
MpsDataBase	2021-01-23 16:21	Data Base File	400 KB
MySQL.Data.dll	2015-10-02 23:04	应用程序扩展	447 KB

SolarPowerSystem	2021-01-23 16:02	应用程序	173,287 KB
SolarPowerSystem.exe.config	2021-01-06 11:57	CONFIG 文件	2 KB
SolarPowerSystem.pdb	2021-01-23 16:02	PDB 文件	256 KB
System.Data.SQLite.dll	2020-05-30 15:54	应用程序扩展	1,746 KB
System.Data.SQLite.EFG.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite.Ling.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite	2020-05-30 16:03	XML 文档	1,077 KB

d) Ohjelmistoliittymän kielen vaihtamisen jälkeen Voit alkaa käyttää ohjelmistoa UPS:n valvontaan:

Takapaneelissa on yksi kuivakosketin (3A/250V AC). Sitä voidaan käyttää signaalin välittämiseen ulkoiselle laitteelle, kun akun jännite saavuttaa varoitustason.

Yksiköntila	Kunto			Kuiva kontaktiportti
				NC & C	EI & C
Virta pois	Yksikkö on pois päältä eikä ulostuloon saa virtaa. kiinni Avata
Virta päälle	Lähtö saa virtansa apuohjelmasta.			kiinni	Avata
	Lähtö saa virtansa akusta tai aurinkoenergiasta	Ohjelma 01 asetettu apuohjelmaksi.	Akun jännite < Alhainen DC- varoitusjännite	Avata kiinni
			Akun jännite > Ohjelman 13 asetusarvo tai akun lataus saavuttaa kelluvan vaiheen	kiinni Avata

		Ohjelma 01 on asetettu SBU:ksi tai ensin aurinkoenergiaksi	Akun jännite < asetusarvo ohjelmassa 12	Avata kiinni
			Akun jännite > Asetusarvo ohjelmassa 13 tai akun lataus saavuttaa kelluvan alueen	kiinni Avata

3.3. Laitteen käyttö

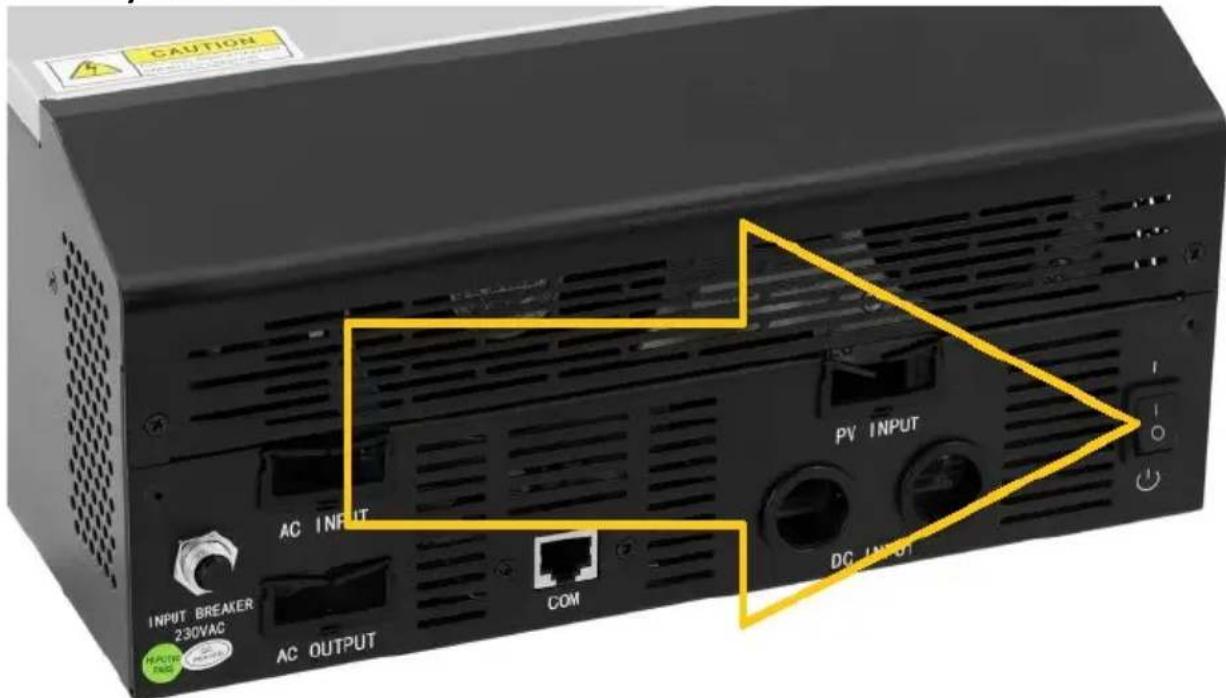

PÄÄLLE / POIS PÄÄLTÄ

CAUTION INPUT BREAKER 230VAC AC INPUT PV INPUT COM DC INPUT AC OUTPUT

Kun laite on asennettu oikein ja paristot on kytketty kunnolla, ON/OFF-kytkimen painaminen (sijaitsee kotelon pohjassa) kytkee laitteen päälle/pois päältä.

NÄYTTÖ- JA TOIMINTOPAINIKKEET

Näyttöpaneeli toimintopainikkeineen sijaitsee laitteen etuosassa:

Merkkivalo (LED)			Merkitys
/	Vihreä Kiinteä PÄÄLLÄ		Lähtö Saavirtansaapuohjelmasta
			linjatilassa.
		Vilkkuu	Lähtö saa virtaa akusta tai PV akkutilassa.
CHG	Vihreä	Kiinteä PÄÄLLÄ	Akku on ladattu täyteen.
		Vilkkuu	Akku latautuu.
FAULT	Punainen	Kiinteä PÄÄLLÄ	Vika esiintyy invertterissä.
		Vilkkuu	Varoitustila esiintyy invertterissä.

Toimintopainike	Kuvaus
POISTU	Poistuaksesi asetustilasta.
YLÖS	Siirry edelliseen valintaan.
ALAS	Siirry seuraavaan valintaan.
TULLA SISÄÄN	Valinnan vahvistaminen asetustilassa / Siirry asetustilaan

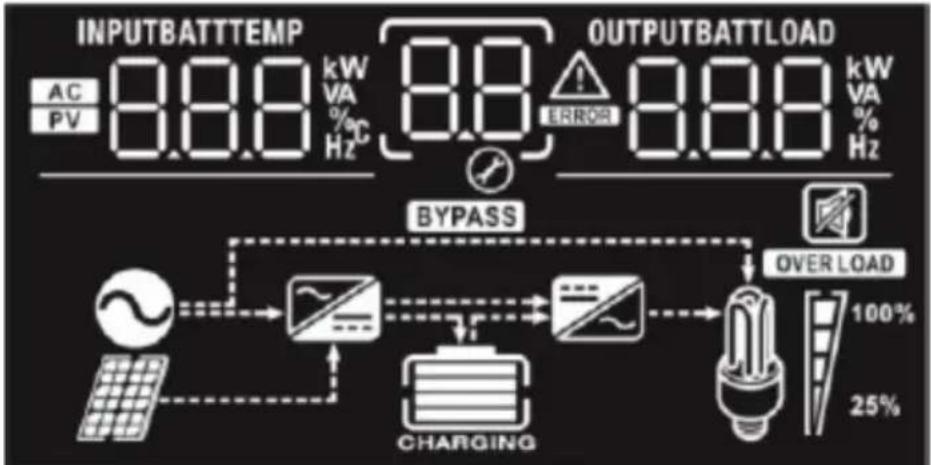

NÄYTÖN IKONIT

Kuvake	Toiminnon kuvaus
Syötä lähdetiedot
	Osoittaa AC-tulon.
	Osoittaa PV-tulon.
	Ilmoita tulojännite, syöttötaajuus, PV-jännite, akun jännite ja laturin virta.
Konfigurointiohjelma ja vikatiedot

	Ilmaisee asetusohjelmat.
	Osoittaa varoitus- ja vikakoodit.Varoitus: vilkkuu varoituskoodilla.Vika: variatus vikanoodilla.
Tulostustiedot
	Ilmoita lähtöjännite, lähtötaajuus, kuormitusprosentti, kuorma VA, kuorma watteina ja purkausvirta.
Akun tiedot
	Osoittaa akun varaustasoa 0-24%, 25-49%, 50-74% ja 75-100% akkutilassa ja lataustilan linjatilassa.
AC-tilassa se näyttää akun lataustilan.
Tila	Akun jännite	Näyttö
Vakiovirtatila / Vakiojännitetila	<2V/kenno	4 palkkia vilkkuu vuorotellen.
	2 ~ 2,083 V/kenno	Alapalkki on pällä ja muut kolme palkkia vilkkuvat vuorotellen.
	2 083 ~ 2,167 V/kenno	Kaksi alinta palkkia ovat pällä ja kaksi muuta palkkia vilkkuvat vuorotellen.
	>2,167V/kenno	Alimmat kolme palkkia ovat pällä ja yläpalkki vilkkuu.
Kelluva tila. Akut on ladattu täyteen.		4 baaria on pällä.
Akkutilassa se näyttää akun kapasiteetin.
Latausprosentti	Akun jännite	Näyttö
kuormitus > 50 %	< 1,717 V/kenno
	1,717 V/kenno ~ 1,8 V/kenno

AC-tilassa se näyttää akun lataustilan.

Tila	Akun jännite	Näyttö
Vakiovirtatila / Vakiojännitetila	<2V/kenno	4 palkkia vilkkuu vuorotellen.
	2 ~ 2,083 V/kenno	Alapalkki on päällä ja muut kolme palkkia vilkuvat vuorotellen.
	2 083 ~ 2,167 V/kenno	Kaksi alinta palkkia ovat päällä ja kaksi muuta palkkia vilkuvat vuorotellen.
	>2,167V/kenno	Alimmat kolme palkkia ovat päällä ja yläpalkki vilkkuu.
Kelluva tila. Akut on ladattu täyteen.		4 baaria on päällä.

Akkutilassa se näyttää akun kapasiteetin.

Latausprosentti	Akun jännite	Näyttö
kuormitus > 50 %	< 1,717 V/kenno
	1,717 V/kenno ~ 1,8 V/kenno

		1.8 ~ 1,883 V/kenno
		>1,883 V/kenno
50 %>kuormitus >20 %		< 1,817 V/kenno
		1,817 V/kenno ~ 1,9 V/kenno
		1.9 ~ 1,983 V/kenno
		>1,983 V/kenno
Kuorma < 20 %		1,867 V/kenno
		1,867 V/kenno ~ 1,95 V/kenno
		1,95 ~ 2,033 V/kenno
		>2.033V/kenno
Lataa tiedot
OVER LOAD		Osoittaa ylikuormitusta.
		Ilmaisee kuormitusta 0-24%, 25-50%, 50-74% ja 75-100%.
		0%~25%	25%~50%	50%~75%	75%~100%

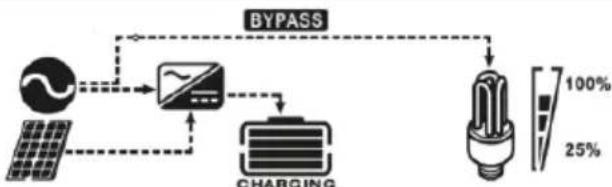

Tilan toimintatiedot
		Osoittaa, että laite on liitetty verkkovirtaan.
		Osoittaa, että laite on liitetty PV-paneeliin.
		Osoittaa, että kuorma saa sähköä.
		Osoittaa, että verkkolatauspiiri toimii.
		Osoittaa, että DC/AC-invertteripiiri toimii.
Mykistystoiminto

Mykistystoiminto

Osoittaa, että laitteen hälytys on poistettu käytöstä.

LCD-ASETUS

Kun “ENTER”-painiketta on painettu 3 sekunnin ajan, laite siirtyy asetustilaan. Paina “YLÖS- tai ALAS”-painiketta valitaksesi asetusohjelmat ja paina sitten “ENTER”-painiketta vahvistaaksesi valinnan tai “ESC”-painiketta poistuaksesi.

Ohjelmien asetus:

Ohjelmoi da	Kuvaus Valittavissa oleva vaihtoehto
00	Poistu asetustilasta
01	Lähtölähteen prioriteetti: Voit määrittää latausvirtalähteen prioriteetin	Ensin aurinko	Aurinkoenergia antaa kuormille sähköä ensisijaisesti. Jos aurinkoenergia ei riitä syöttämään kaikkia kytkettyjä kuormia, akkuenergia syöttää kuormia samanaikaisesti. Apuohjelma antaa virtaa kuormille vain, kun jokin ehto tapahtuu:- Aurinkoenergiaa ei ole saatavilla- Akun jännite laskee matalalle varoitusjännitteelle tai ohjelman 12 asetuspisteeseen.
		Hvödvllisvvs ensin	Utility antaa virran kuormille ensisijaisesti. Aurinko- ja akkuenergia antaa kuormille virtaa vain silloin, kun sähköä ei ole saatavilla.
		SBU:n prioriteetti	Aurinkoenergia antaakuormille sähköaensisjaisesti.Jos aurinkoenergia eiriitä syöttämäänkaikkia kytkettyjäkuormia, akkuenergiasyöttää virtaakuormillesamanaikaisesti.Utility antaa virrankuormille vain, kunakun jännite laskeejoko matalan tasonvaroitusjännitteeseentai ohjelman 12asetuspisteeseen.
02	Suurinlatausvirta:Kokonaislatausvirranmäärittäminenaurinko- jayleishyödyllisillelatureille.(Max. latausvirta = sähkönlatausvirta +aurinkoenergianlatausvirta)	10A (saatavilla vainvalitulle mallille)	20A02 20^
		30A	40A02 40^
		50A (oletus)
		60A (vain valittu malli)	70A (vain valittu malli)02 50A
		80A (vain valittu malli)	90A (vain valittu malli)02 90^
		100A (vain valittu Malli) 112 1110^	110A (vain valittumalli)02 110^
03	AC-tulojännitealue	Kodinkoneet (oletus)	Jos valitaan,hyväksyttävä AC-tulojännitealue on 90-280 V
			Jos valitaan, hyväksyttävä AC-tulojännitealue on 170-280 V.
04	Virransäästötila käyttöön / pois käytöstä	Tallennustila pois käytöstä (oletus)	Jos se on poistettu käytöstä, riippumatta siitä, onko kytketty kuorma matala tai korkea, invertterin lähdön on/off-tila ei vaikuta.
		Tallennustila käytössä	Jos tämä on käytössä, invertterin lähtö on pois päältä, kun kytketty kuorma on melko alhainen tai sitä ei havaita.
05	Virtalähteen tyyppi	AGM (oletus)	Tulva
		Käyttäjän määrittämä (saatavilla vain valitulle mallille)	Jos "käyttäjän määrittämä" on valittuna, akun latausjännite ja alhainen DC-katkaisujännite voidaan asettaa ohjelmissa 26, 27 ja 29.
06	Automaattinen uudelleenkäynnis tys ylikuormituksen sattuessa	Uudelleenkäynnistykse n esto (oletus)	Käynnistä uudelleen
07	Automaattinen uudelleenkäynnis tys, kun lämpötila ylittää	Uudelleenkäynnistykse n esto (oletus)	Käynnistä uudelleen
09 Lähtötaajuus	50 Hz (oletus)	60 Hz
11	Saatavilla 1000VA mallissa:
	10A	20A (oletus)
	Saatavilla 2000VA mallissa:
	20A	30A
	Saatavilla 5000VA mallissa:
	2A	10A
	20A	30A (oletus)
	40A	50A
	60A

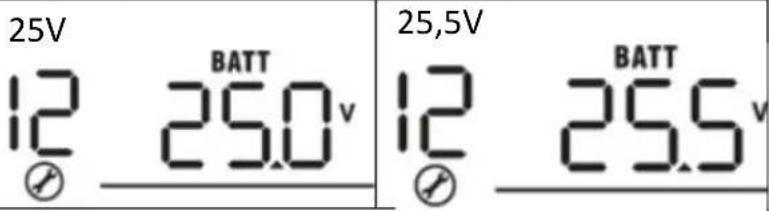

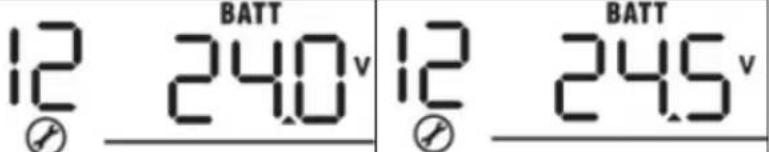

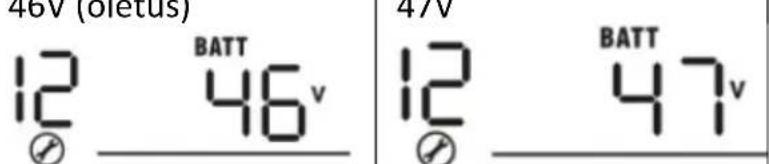

12	Saatavilla 1000VA/2000VA mallissa:
	22.0V	22,5V
	23,0 V (oletus)	23,5V
	24.0V	24,5V

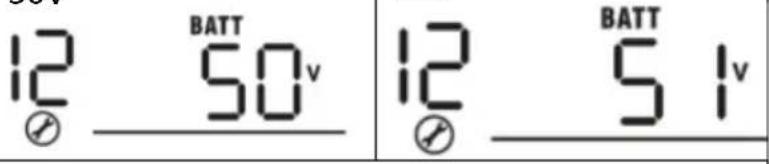

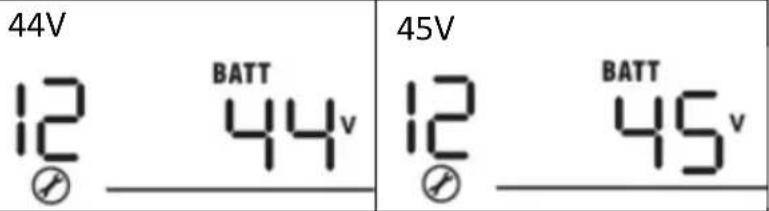

		Saatavilla olevat vaihtoehdot 5000KV mallissa:
		[CY(1-2)]	[7V]
		[8V]	[49V]
		50V	51V

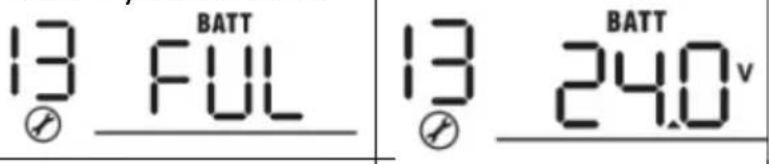

13	Jännitepisteen asettaminen takaisin akkutilaan, kun valitaan "SBU prioriteetti" tai "Solar first" ohjelmassa 01.	Saatavilla 1000VA/2000VA mallissa:
		Akku tävteen ladattu	24V
		24,5V	25V
		25,5V	26V

		26,5V		27V (oletus)
		27,5V		28V
		28,5V		29V
		Saatavilla olevat vaihtoehdot 5000KV mallissa:
		Akku täyteen ladattu:		48V
		49V		50V
		51V		52V
		53V		54V (oletus)
		55V		56V
		57V		58V
16	Laturin lähteen prioriteetti:Laturin lähteen prioriteetin määrittäminen	Jos tämä invertteri/laturi toimii linja-, valmius-tai vikatilassa, latauslähde voidaan ohjelmoida seuraavasti:
		Aurinkoenergia ensin:	Aurinkoenergia lataa akkua ensisijaisesti.Utility lataa akkua vain,kun aurinkoenergiaa ei ole saatavilla.
		Hyödyllisyys ensin:	Apuohjelma lataa akun ensisijaisesti.Aurinkoenergia lataa akkua vain, kun sähköä ei ole saatavilla.
		Aurinkoenergia ja sähkölaitteet (saatavilla vain 4000KV mallille)	Aurinkoenergia ja sähkölaitteet lataavat akkua samanaikaisesti.
		Vain aurinko	Aurinkoenergia on ainoa laturin lähde riippumatta siitä, onko apuohjelmaa saatavilla tai ei.
		Jos tämä invertteri/laturi toimii akkutilassa tai virransäästötilassa, vain aurinkoenergialla voidaan ladata akkua. Aurinkoenergia lataa akkua, jos sitä on saatavilla ja riittävästi.
18	Hälytysten ohjaus	Hälytys päällä (oletus)	Hälytys pois päältä
19	Palaa automaattisesti oletusnäyttöön	Palaa oletusnäyttöön (oletus)19 ESP	Jos tämä on valittuna, riippumatta siitä, kuinka käyttäjä vaihtaa näyttöä, se palaa automaattisestioletusnäyttöön(tulojännite/lähtöjännite), kun mitään painiketta ei paineta 1 minuuttiin.
		Pysy uusimmassa näytössä	Jos tämä on valittuna, näyttö pysyy viimeisimpänä näytön, jonka käyttäjä lopulta vaihtaa.
20	Taustavalon ohjaus	Taustavalo päällä(oletus)	Taustavalo pois päältä
22	Piippaa, kun ensisijainen lähde katkaistaan	Hälytys päällä (oletus)	Hälytys pois päältä
23	Ylikuormituksen ohitus:Kun tämä on käytössä, yksikkö siirtyy linjatilaan, jos ylikuormitus tapahtuu akkutilassa.	Ohitus pois käytöstä(oletus)	Ohitus käytössä
25 Tallenna vikatila		Tallennus kävtössä	Tallennuksen esto(oletus)
26	Bulkkilatausjännite (CV-jännite)	1000VA/2000VA oletusasetus: 28,2V4000VA oletusasetus: 56,4VJos ohjelmassa 5 valitaan itse määritetty, tämäohjelma voidaan määrittää. Asetusalue on 24.0V- 29.2V 1000VA/2000VA mallille ja 48.0V - 58.4V4000VA mallille. Jokaisen napsautuksen lisäys on0,1 V.
27	Kelluvalatausjännite	1000VA/2000VA oletusasetus: 27.0V4000VA oletusasetus: 54.0V
		Jos ohjelmassa 5 valitaan itse määritetty, tämäohjelma voidaan määrittää. Asetusalue on 24.0V- 29.2V 1000VA/2000VA mallille ja 48.0V - 58.4V4000VA mallille. Jokaisen napsautuksen lisäys on0,1 V.
29	Matala DC-katkaisujännite	1000VA/2000VA oletusasetus: 21.0V
		4000VA oletusasetus: 42.0V
		Jos ohjelmassa 5 valitaan itse määritetty, tämäohjelma voidaan määrittää. Asetusalue on 20.0V- 24.0V 1000VA/2000VA mallille ja 40.0V - 48.0V4000VA mallille. Jokaisen napsautuksen lisäys on0,1 V. Matala DC-katkaisujännite kiinnitetäänasetusarvoon riippumatta siitä, mikäprosenttiosuus kuormasta on kytketty.
31	Aurinkoenergiantasapaino:Kun tämä onkäytössä,aurinkoenergiansyöttötehoasäädetäänautomaattisesti liitetyn kuormitustehon mukaan (saatavana vain 4000VA mallissa)	Aurinkoenergiantasapaino:Ota käyttöön (oletus)	Jos valitaan,aurinkoenergiansyöttöteho säädetäänautomaattisesti seuraavan kaavannukaan:Max. aurinkoenergiansyöttö = Max. akun latausteho + kytketty kuormavirta.
		Aurinkoenergian tasapainon poistaminen käytöstä:	Jos valitaan, aurinkoenergian syöttöteho on sama kuin max. akun latausteho riippumatta siitä, kuinka paljon kuormia on kytketty. Maksimi akun latausteho perustuu ohjelman 02 asetusvirtaan. (Max. aurinkoenergia = Max. akun latausteho)
33 Akun tasaus
		Jos ohjelmassa 05 valitaan "tulvinut" tai "Käyttäjän määrittämä", tämä ohjelma voidaan määrittää.
34	Akun tasausjännite	1000VA/2000VA oletusasetus: 29.2V
		Säätöalue on 25,0 V - 30 V. Jokaisen napsautuksen lisäys on 0,1 V.
		4000VA oletusasetus: 58,4V
		Säätöalue on 50V - 60V. Jokaisen napsautuksen lisäys on 0,1 V.
35 Akun tasausaika		60 minuuttia (oletus)	Asetusalue on 5 min - 900 min. Jokaisen napsautuksen lisäys on 5 minuuttia.
36	Akun tasauksen aikakatkaisu	120 min (oletus)	Asetusalue on 5 min - 900 min. Jokaisen napsautuksen lisäys on 5 minuuttia.
37 Tasoitusväli		30 päivää (oletus)	Asetusalue on 0 - 90 päivää.Jokaisen napsautuksen lisäys on 1 päivä.
39	Tasoitus aktivoituu välittömästi	ota käyttöön	Poista käytöstä (oletus)
		Jos taajuuskorjaustoiminto on otettu käyttöön ohjelmassa 30, tämä ohjelma voidaan määrittää.Jos "enable" on valittu tässä ohjelmassa, se aktivoi akun tasauksen välittömästi ja näytönpääsivu tulee näkyviin .Jos valitaan "pois käytöstä", se peruuttaa taajuuskorjaustoiminnon, kunnes seuraava aktivoitu taajuuskorjausaika saapuu ohjelman 35asetuksen perusteella. Tällä hetkellä ei näy näytön pääsivulla.

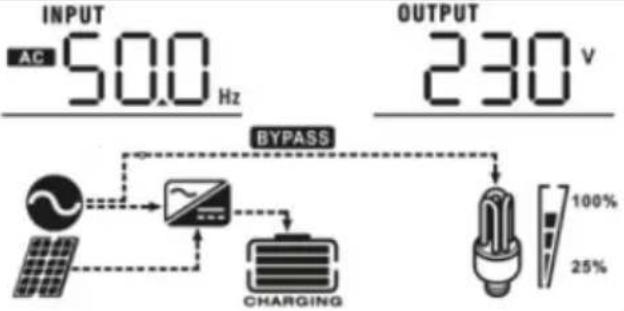

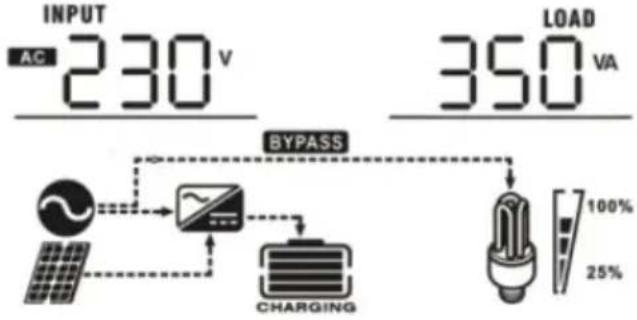

NÄYTTÖASETUS

LCD-näytön tiedot vaihdetaan vuorotellen painamalla "UP"- tai "DOWN"- painiketta. Valittavissa olevat tiedot vaihdetaan seuraavassa järjestyksessä: tulojännite, tulotaajuus, PV-jännite, latausvirta, akun jännite, lähtöjännite, lähtötaajuuden kuormitusprosentti, kuorma VA:ssa, kuorma watteina, DC-purkausvirta, pääprosessorin versio ja toinen CPU versio.

Valittavissa olevat tiedot	LCD-näyttö

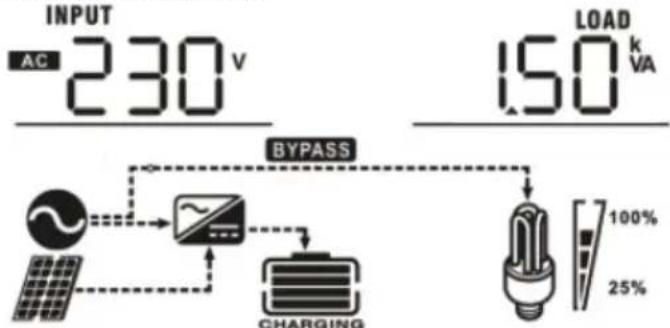

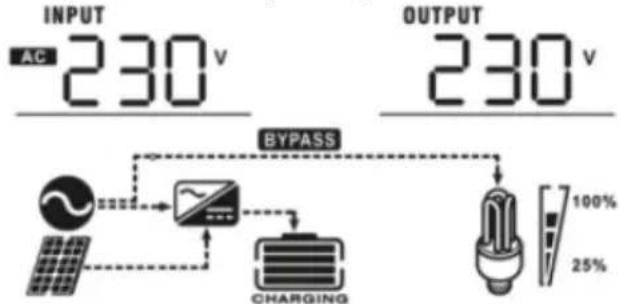

Tulojännite/lähtöjännite(oletusnäyttö)	Tulojännite=230V, lähtöjännite=230V
Tulotaajuus	Tulotaajuus = 50 Hz

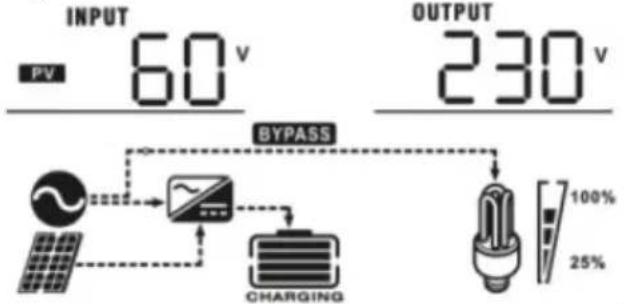

PV jännite	PV jännite = 60V

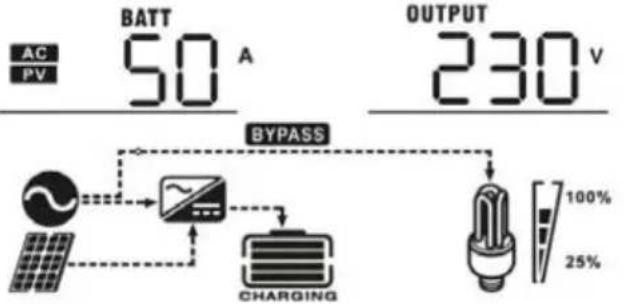

Latausvirta	Latausvirta = 50A

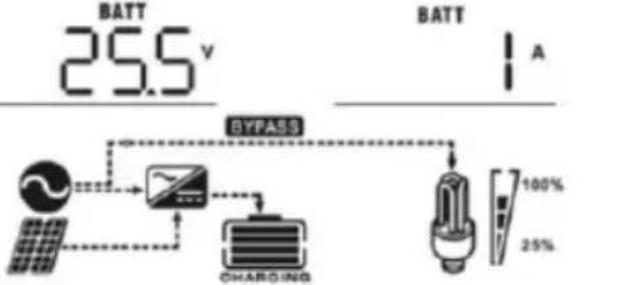

Akun jännite / DC-purkausvirta	Akun jännite = 25,5V, purkausvirta = 1A

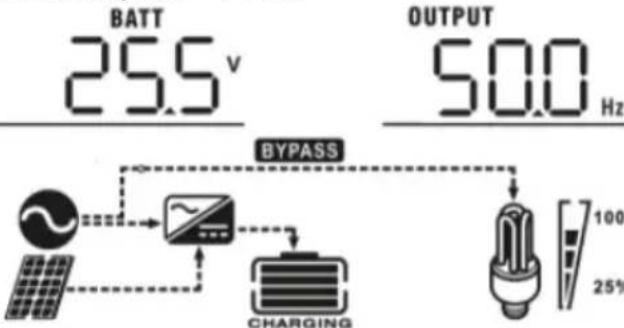

Lähtötaajuus	Lähtötaajuus = 50 Hz
Latausprosentti	kuormitusprosentti = 70 %

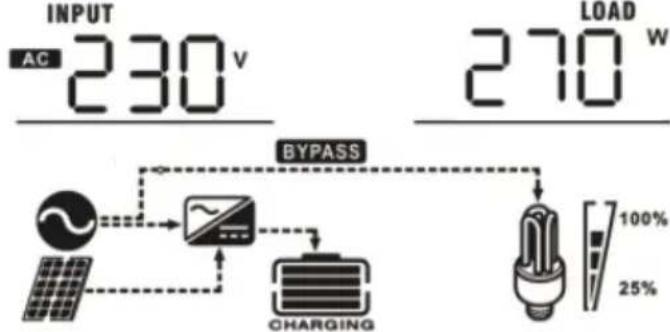

Lataa VA:ssa	Kun kytketty kuorma on pienempi kuin 1kVA, VA:n kuorma näyttää "xxxVA" alla olevan kuvan mukaisesti:Kun kuorma on suurempi kuin 1kVA (≥1kVA), VA:n kuorma näyttää "x.xkVA" alla olevan kuvan mukaisesti:

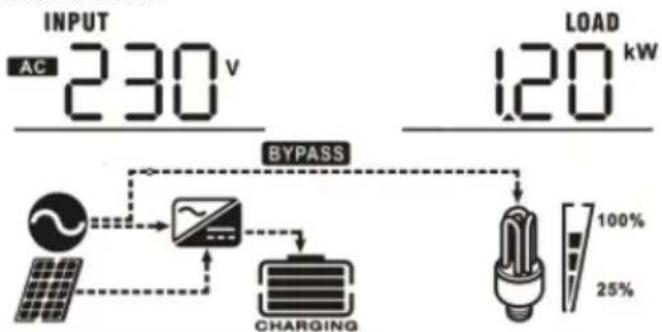

Lataa watteina	Kun kuormitus on alle 1 kW, kuorma W:ssä näkyy "xxxW" alla olevan kuvan mukaisesti:Kun kuorma on suurempi kuin 1kW (≥1kW), kuorma W:ssä on "x.xkW" alla olevan kuvanmukaisesti:

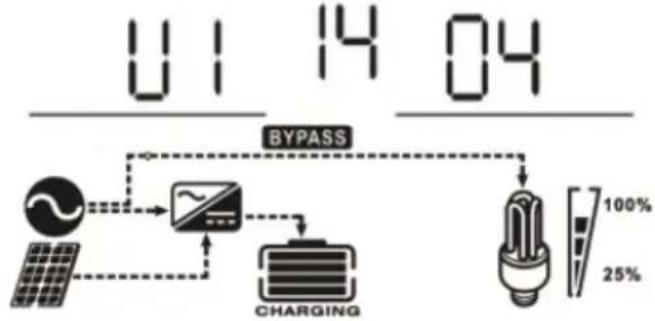

Pääsuorittimen version tarkistus	Pääsuorittimen versio 00014.04

KÄYTTÖTILAN KUVAUS

tila	Kuvaus	Näytetään
Valmiustila/VirransäästötilaHuomautus:Valmiustila –invertteri ei olevielä päällä,mutta tällähetkelläinvertteri voi ladata akkuailman AC-lähtöä.Virransäästötila– jos se on käytössä,invertterin lähtöon pois päältä,kun kytkettykuorma onmelko alhainentai sitä ei havaita.	Laite ei annalähtöä, mutta sevoi silti ladataakkuja.	Lataus sähköllä ja aurinkoenergialla:
		Lataus apuohjelmalla:
		Lataus aurinkoenergialla:
		Ei latausta:
VikatilaHuomautus: Vikatila – virheet, jotka johtuvat piirin sisäisestä virheestä tai ulkoisista syistä, kuten ylilämpötila, lähtö oikosulku ja niin edelleen.	PV-energia ja apuohjelma voivat ladata akkuja.	Lataus sähköllä ja aurinkoenergialla (saatavana vain -1000VA/2000VA):
		Lataus sähköverkosta (saatavana vain - 1000VA/2000VA):
		Lataus PV-energialla:
		Ei latausta:
	Utility voi tehostaa kuormia, kun yksikkö käynnistyy ilman akkua (saatavana vain 4000VA-malleissa yhdellä toiminnolla).	Virta sähköstä:
Linjatila	Laite tuottaalähtötehoa verkosta. Se lataa myös akun linjatilassa.	Lataus sähköllä ja aurinkoenergialla:
		Lataus apuohjelmalla:
Akkutila	Yksikkö tuottaa lähtötehoa akusta ja aurinkosähköstä.	Virta akusta ja aurinkoenergiasta:
		Virta vain akusta:

AKUN TASAUKSEN KUVAUS

Tasaustoiminto on lisätty latausohjaimeen. Se kääntää negatiivisten kemiallisten vaikutusten, kuten kerrostumisen, kertymisen, tilan, jossa happopitoisuus on suurempi akun pohjassa kuin yläosassa. Tasoitus auttaa myös poistamaan sulfaattikiteitä, joita on voinut kertyä levyille. Jos tätä ei valita, tämä tila, jota kutsutaan sulfaatioksi, vähentää akun kokonaiskapasiteettia. Siksi on suositeltavaa tasata akku säännöllisesti.

• Tasoitusfunktion käyttäminen:

Akun tasaustoiminto LCD monitorin asetusohjelmassa 30 on ensin otettava käyttöön. Tämän laitteen toimintoa on käytettävä jommallakummalla seuraavista tavoista:

a) Tasoitusvälin asettaminen ohjelmassa 35.

b) Aktiivinen tasaus heti ohjelmassa 36.

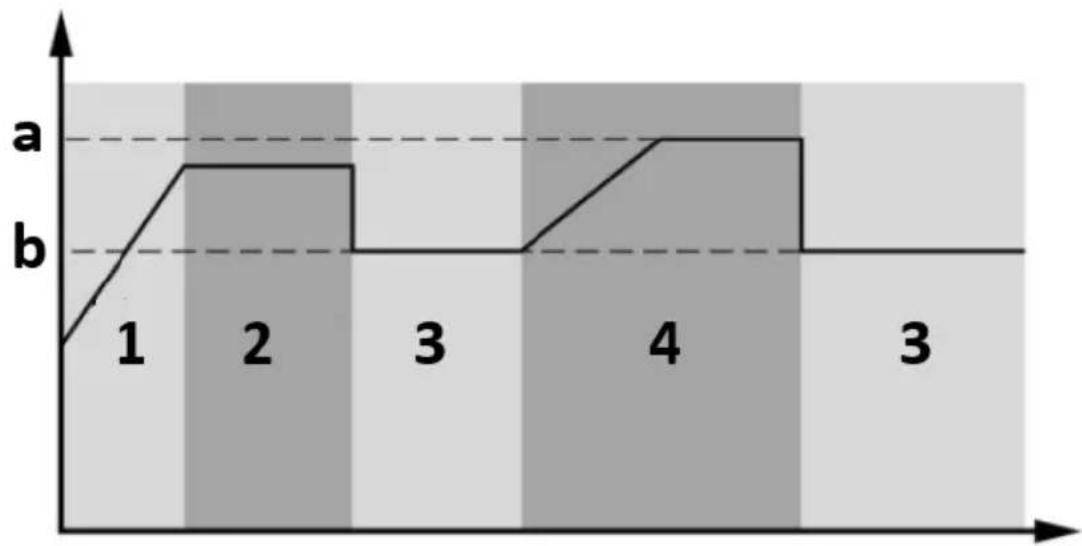

- Milloin tasataan?

Kelluvassa vaiheessa, kun asetustaajuuskorjausjakso (akun taajuuskorjausjakso) saavutetaan tai taajuuskorjaus on heti aktiivinen, säädin siirtyy tasausvaiheeseen.

a) Tasaa jännite
b) Kelluva jännite
1. Bulkki
2. Imeytyminen
3. Kellua
4. Tasaa

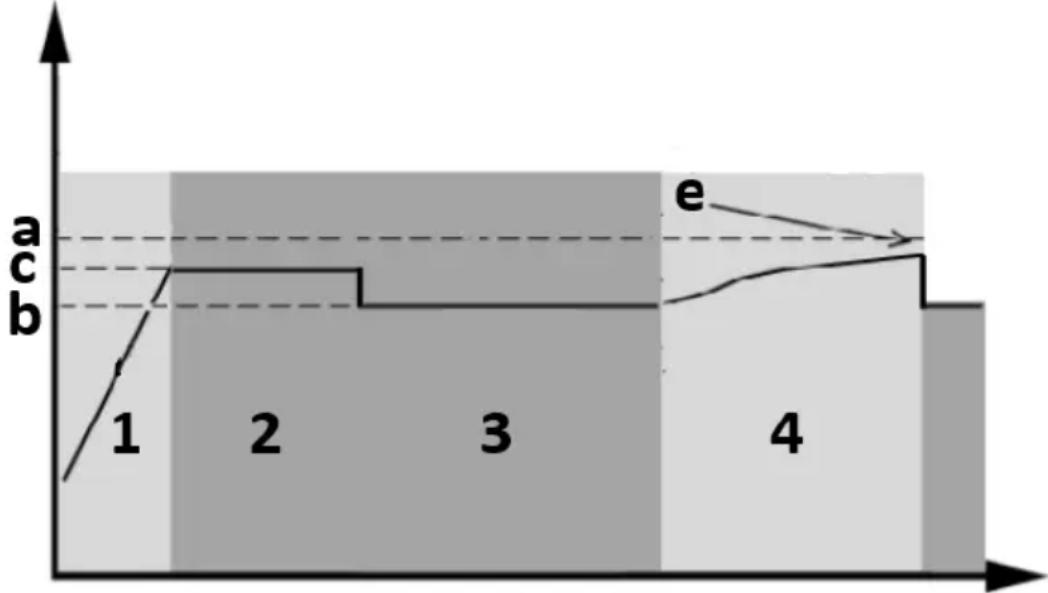

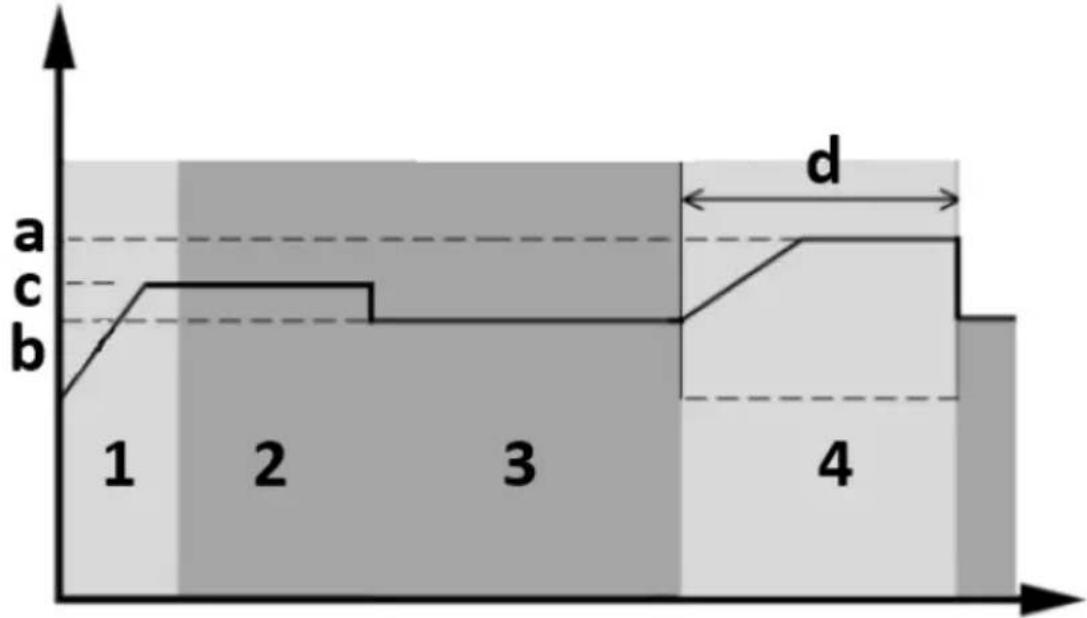

• Tasaa latausaika ja aikakatkaisu

Tasoitusvaiheessa ohjain syöttää virtaa akun lataamiseen niin paljon kuin mahdollista, kunnes akun jännite nousee akun tasausjännitteeksi. Sitten käytetään vakiojännitteen säätöä akun jännitteen pitämiseksi akun tasausjännitteessä. Akku pysyy tasausvaiheessa, kunnes akun tasausajan asetus on saavutettu.

a) Tasaa jännite
b) Kelluva jännite

c) Absorptiojännite
d) Tasaa latausaika

1. Bulkki
2. Imeytyminen
3. Kellua
4. Tasaa

Kuitenkin tasausvaiheessa, kun akun tasausaika on kulunut loppuun ja akun jännite ei nouse akun tasausjännitepisteeseen, laturin ohjain pidentää akun tasausaikaa, kunnes akun jännite saavuttaa akun tasausjännitteen. Jos akun jännite on edelleen alhaisempi kuin akun tasausjännite, kun akun tasausajan asetus on ohi, lataussäädin lopettaa tasauksen ja palaa kelluvaan vaiheeseen.

a) Tasaa jännite
b) Kelluva jännite
c) Absorptiojännite
e) Tasaa latauksen aikakatkaisu

1. Bulkki
2. Imeytyminen
3. Kellua
4. Tasaa

VIAN VIITEKOODIT

Vikakoodi	Merkitys	Näytössä oleva kuvake
01	Tuuletin on lukittu, kun invertteri on pois päältä.

02 Liiallinen lämpötila.
03	Akun jännite on liian korkea.
04	Akun jännite on liian alhainen
05	Sisäiset muuntimen komponentit havaitsevat lähdön oikosulun tai ylilämpötilan.
06	Lähtöjännite on epänormaali (1000VA/2000VA malleissa).
	Lähtöjännite on liian korkea (4000VA mallille).
07	Ylikuormituksen aikakatkaisu.
08	Väylän jännite on liian korkea.
09	Bussin pehmeä käynnistys epäonnistui.
11 Päärele epäonnistui.
51 Ylivirta tai ylijännite.
52	Väylän jännite on liian alhainen.
53	Invertterin pehmeä käynnistys epäonnistui.
55	Yli DC-jännite AC-lähdössä.
56 Akkuliitäntä on auki.
57	Nykyinen anturi epäonnistui.
58	Lähtöjännite on liian alhainen.
Huomautus: Vikakoodit 51, 52, 53, 55, 56, 57 ja 58 ovat saatavilla vain 4000VA mallissa.

VAROITUSMERKKI

Varoituskoodi	Merkitys	Äänihälytys	Ikoni vilkkuu
01	Tuuletin on lukittu, kun invertteri on päällä.	Piip kolme kertaa sekunnissa.
03	Akku on ylilatautunut	Piippaus kerran sekunnissa
04 Akku vähissä.		Piippaus kerran sekunnissa.
07 Ylikuormitus.		Piippaus kerran 0,5 sekunnin välein.	OVER LOAD
10	Lähtötehon aleneminen	Piippaa kahdesti 3 sekunnin välein

LIIKENNE VARMUUSKOPIOINNIN AIKATAULUKKO

Malli	Kuorma (VA)	Varmistusaika @ 24VDC 100Ah (min)	Varmistusaika @ 24VDC 200Ah (min)
1000VA	100	766	1610
	200	335	766
	300	198	503
	400	139	339
	500	112	269
	600	95	227
	700	81	176
	800	62	140
	900	55	125
	1000	50	112
2000VA	200	766	1610
	400	335	766
	600	198	503
	800	139	339
	1000	112	269
	1200	95	227
	1400	81	176
	1600	62	140
	1800	55	125
	2000	50	112
Malli Kuorma (VA)		Varmistusaika @ 48VDC 100Ah (min)	Varmistusaika @ 48VDC 200Ah (min)
5000VA	500	618	1288
	1000	268	613
	1500	158	402
	2000	111	271
	2500	90	215
	3000	76	182
	3500	65	141
	4000	50	112
	4500	44	100
	5000	40	90

3.4. Puhdistaminen ja huolto

a) Irrota pistoke pistorasiasta ja anna laitteen jäähtyä täysin ennen jokaista lisävarusteiden vaihtoa tai jos laitetta ei käytetä.

- Odota, että pyörivät osat pysähtyvät.

b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.

d) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
e) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
f) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
g) Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
h) Käytä puhdistamiseen pehmeää puhdistusliinaa.
i) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
j) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Ongelmien ratkaisminen

Ongelma	LCD/LED/summeri	Mahdollinen syy Ratkaisu
Yksikkö sammuu automaattisesti käynnistysproses sin aikana.	LCD/LED-valot ja summeri ovataktiivisia 3 sekuntia ja sammuvat sitten kokonaan/	Akun jännite on liian alhainen (<1,91 V/kenno).	1. Lataa taikina uudelleen.2. Vaihda akku.
Ei vastausta virran kytkemisen jälkeen.	Ei viitteitä	1. Akun jännite on aivan liian alhainen (<1,4 V/kenno).2. Akun napaisuus on kytketty käänteisesti.	1. Tarkista, että akut ja johdot on kytketty kunnolla.2. Lataa akku.3. Vaihda akku.
Verkkovirta on	Tulojännite	Tulosuoja on	Tarkista, onko
olemassa, mutta laite toimii akkutilassa.	näkyy 0:na nestekidenäytös sä ja vihreä LED vilkkuu.	lauennut.	vaihtovirtakatkais in lauennut ja onko vaihtovirtajohdot kytketty kunnolla.
	Vihreä LED vilkkuu.	Riittämätön vaihtovirta (maa tai generaattori).	1. Tarkista, ovatko vaihtovirtajoh dot liian ohuita ja/tai liian pitkiä.2. Tarkista, toimiiko generaattori (jos käytössä) hyvin tai onko tulojännitealu een asetus oikea (UPS→Laite).
	Vihreä LED vilkkuu.	Aseta "Solar first" lähtölähteen prioriteetiksi.	Vaihda lähtölähteen prioriteetiksi ensin Utility.
Kun yksikkö käynnistetään, sisäinen rele kytkeytyy päälle ja pois toistuvasti.	LCD-näyttö ja LED-valot vilkkuvat.	Akku on irti.	Tarkista, että akun johdot on kytketty kunnolla.
Summeri piippaa jatkuvasti ja punainen LED palaa.	Vikakoodi 07	Ylikuormitusvirhe. Invertteri on ylikuormitettu 110 % ja aika on lopussa.	Vähennä kytkettyä kuormaa sammuttamalla jotkin laitteet.
	Vikakoodi 05 Lähtö oikosulussa		Tarkista, että johdot on kytketty hyvin ja poista epänormaali
			kuorma.
		Sisäisenmuuntajakomponentin lämpötila on yli120°C (saatavana vain1000VA/2000VAmalleissa)	Tarkista, onko yksikön ilmavirta tukossa tai onko ympäristön lämpötila korkea.
	Vikakoodi 02	Invertterikomponentin sisälämpötila on yli 100°C.
	Vikakoodi 03	Akku on ylilatautunut.	Palauta huoltokorjaukseen.
		Akun jännite on liian korkea.	Tarkista, vastaavatko akkujen spesifikaatiot ja määrä vaatimuksia.
	Vikakoodi 01	Tuulettimen vika.	Vaihda tuuletin.
	Vikakoodi 06/58	Lähtö epänormaali (invertterin jännite alle 190 VAC tai yli 260 VAC).	1. Vähennä kytkettyä kuormaa.2. Palauta huoltokorjaukseen.
	Vikakoodi 08/09/53/57	Sisäinen komponentti epäonnistui.	Palaa huoltokorjaukseen.
	Vikakoodi 51	Ylivirta tai ylijännite.	Käynnistä laite uudelleen, jos virhe toistuu, palauta huoltoon.
	Vikakoodi 52	Väylän jännite on liian alhainen.
	Vikakoodi 55	Lähtöjännite on epäsymmetrinen.
	Vikakoodi 56	Akku ei ole kytketty kunnolla tai sulake on palanut.	Jos akku on kytketty hyvin, palauta huoltoon.

NL
