BRUGSANVISNING S-POWER UPS 800 PSW MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	UPS solarkraftsystem
Model	S-POWER UPS 800 PSW	S-POWER UPS 4000 PSW	S-POWER UPS 1600 PSW
INVERTER MODE
AC-udgangsspænding [V] / frekvens [Hz] / strøm [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7
Nominel effekt [VA] / [W]	1000 / 800	5000 / 4000	2000 / 1600
DC-indgangsspænding [V] / strøm [A]	24 / 33 48 /	87 24 / 66
Dimensioner [Bredde x dybde x højde; mm]	270 x 130 x 350	295 x 130 x 470	270 x 130 x 370
Vægt [kg]	6,6	10,4	6,9
Effektivitet [%]	98
Driftstemperaturområde[oc]	0 - 55
Opbevaringstemperatur[oc]	-15 ~ 60
Bølgeform for indgangsspænding	Sinusformet
Bølgeform for udgangsspænding	Ren sinusbølge
SOLCELLEOPLADER-TILSTAND
Systemspænding [V DC]	24	48	24
Maksimal PV-array-effekt [W]	1000	4000	1000
MPPT-område ved driftsspænding [V DC]	30-66	60-115	30-66
Maksimal tomgangsspænding for PV-array [V DC]	75 145 75
Maksimal opladningsstrøm [A]	40 80 40
AC-OPLADNINGSTILSTAND
AC-indgangsspænding [V] / frekvens [Hz] / strøm [A]	230 / 50 / 7.4	230 / 50 / 36	230 / 50 / 13.4
DC-udgangsspænding [V] / strøm [A]	27 / 10/20	54 / 10-60	27/ 20/30
AC-udgangsspænding [V] / frekvens [Hz] / strøm [A]	230 / 50 / 4.3	230 / 50 / 22	230 / 50 / 8.7

1. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE APPARATET, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

CE

Produktet opfylder de relevante sikkerhedsstandarder.

	Læs instruktionerne før brug.
	Produktet skal genanvendes.
	ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation.(generelt advarselsskilt)
	OBS! Advarsel om elektrisk stød!
	Må kun bruges indendørs.

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

Den originale betjeningsvejledning er skrevet på tysk. Andre sprogversioner er oversættelser fra tysk.

2. Sikkerhed ved brug

instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til: UPS solarkraftsystem

2.1. Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.

b) Brug kun kablet til det formål, det er beregnet til. Brug den aldrig til at bære apparatet eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
c) Brug ikke apparatet, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
d) For at undgå elektrisk stød må ledningen, stikket eller apparatet ikke nedsænkes i vand eller andre væsker. Brug ikke apparatet på våde overflader.
e) Må ikke bruges i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke.
f) Undgå, at enheden bliver våd. Advarsel mod elektrisk stød!
g) Denne enhed skal tilsluttes et permanent jordet ledningssystem.
h) Kun kvalificeret personale må installere denne enhed med batteri.

2.2. Sikkerhed på arbejdspladsen

a) Hvis du er i tvivl om, hvordan apparatet fungerer korrekt, skal du kontakte producentens kundeservice.
b) Det er kun producentens serviceværksted, der må reparere apparatet. Forsøg ikke at reparere på egen hånd!
c) I tilfælde af brand skal du bruge en pulverslukker eller en ildslukker med kuldioxid (CO2) (beregnet til brug på strømførende elektriske apparater) til at slukke ilden.
d) Det er forbudt for børn og uautoriserede personer at komme ind på en arbejdsstation. (En distraktion kan resultere i tab af kontrol over enheden).
e) Brug apparatet i et godt ventileret rum.
f) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
g) Opbevar venligst denne manual til fremtidig brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
h) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

2.3. Personlig sikkerhed

a) Enheden er ikke designet til at blive håndteret af personer (herunder børn) med begrænsede mentale og sensoriske funktioner eller personer, der mangler relevant erfaring og/eller viden, medmindre de er under opsyn af en

person, der er ansvarlig for deres sikkerhed, eller de har modtaget instruktioner om, hvordan enheden skal betjenes.

b) Enheden må kun håndteres af fysisk egnede personer, der er i stand til at håndtere den, korrekt uddannet, bekendt med denne manual og uddannet inden for rammerne af sundhed og sikkerhed på arbejdspladsen.
c) For at forhindre, at enheden tændes ved et uheld, skal du sørge for, at kontakten er i OFF-position, før du tilslutter den til en strømkilde.
d) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.

2.4. Sikker brug af udstyr

a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Brug ikke apparatet, hvis ON/OFF-kontakten ikke fungerer korrekt (tænder og slukker ikke for apparatet). Enheder, der ikke kan tændes og slukkes med ON/OFF-knappen, er farlige, bør ikke betjenes og skal repareres.
c) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Enheden kan udgøre en fare i hænderne på uerfarne brugere.
d) Opbevar enheden utilgængeligt for børn.
e) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Dette vil sikre sikker brug.
f) For at sikre enhedens driftsmæssige integritet må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
g) Ved transport og håndtering af enheden mellem lageret og destinationen skal du overholde de arbejdsmiljøprincipper for manuelle transportoperationer, der gælder i det land, hvor enheden skal bruges.
h) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.
i) Enheden er ikke et stykke legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen person.
j) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
k) Hold enheden væk fra ild- og varmekilder.
I) Maskinen skal være placeret på et stabilt underlag.
m) Ventilationsåbningerne må ikke tildækkes!

n) For at reducere risikoen for skader må du kun oplade genopladelige blysyrebatterier med dyb cyklus. Andre typer batterier kan sprænge og forårsage personskade eller skade.
o) Oplad aldrig et frossent batteri.

OBS! På trods af enhedens sikre design og dens beskyttelsesfunktioner, og på trods af brugen af ekstra elementer, der beskytter operatøren, er der stadig en lille risiko for ulykker eller skader, når enheden bruges. Vær opmærksom og brug din sunde fornuft, når du bruger apparatet.

Dette produkt er en multifunktionel inverter/oplader, der kombinerer funktioner som inverter, solcelleoplader og batterioplader for at give uafbrudt strømstøtte.

Det tilbyder en brugerkonfigurerbar og lettilgængelig betjening via kontrolpanelet.

• Konfigurerbart indgangsspændingsområde til husholdningsapparater og pc'er.
• Konfigurerbar batteriopladningsstrøm baseret på applikationer.
• Konfigurerbar prioritet for AC/Solar-oplader.
• Kompatibel med netspænding eller generatorstrøm.
• Automatisk genstart, mens AC'en er ved at komme sig.
• Beskyttelse mod overbelastning, for høj temperatur og kortslutning.
  • Smart batteriopladerdesign til optimeret batteriydelse.
• Funktion til koldstart.

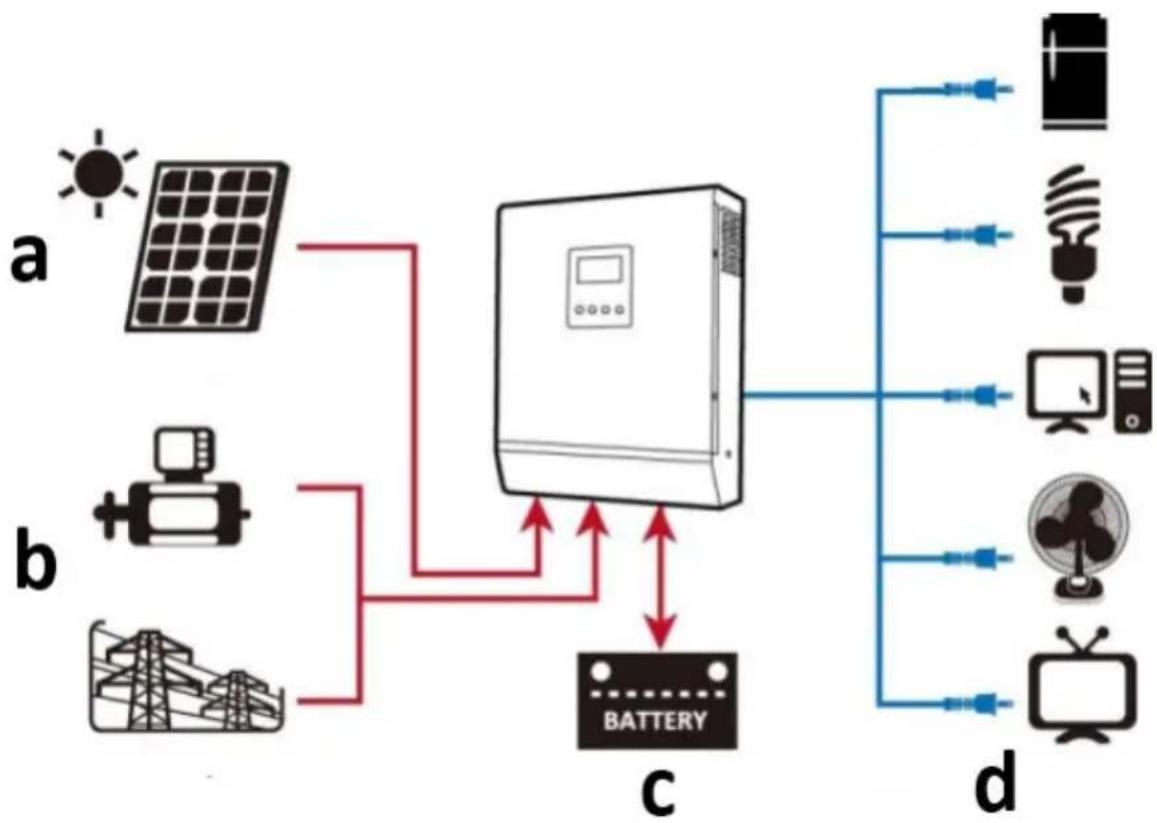

Følgende illustration viser den grundlæggende anvendelse af dette produkt som et hybridstrømsystem:

a) Solenergi (valgfrit)
b) Generator eller lysnet
c) Ekstern batteripakke
d) Hårde hvidevarer

Brugeren er ansvarlig for enhver skade, der opstår som følge af utilsigtet brug af enheden.

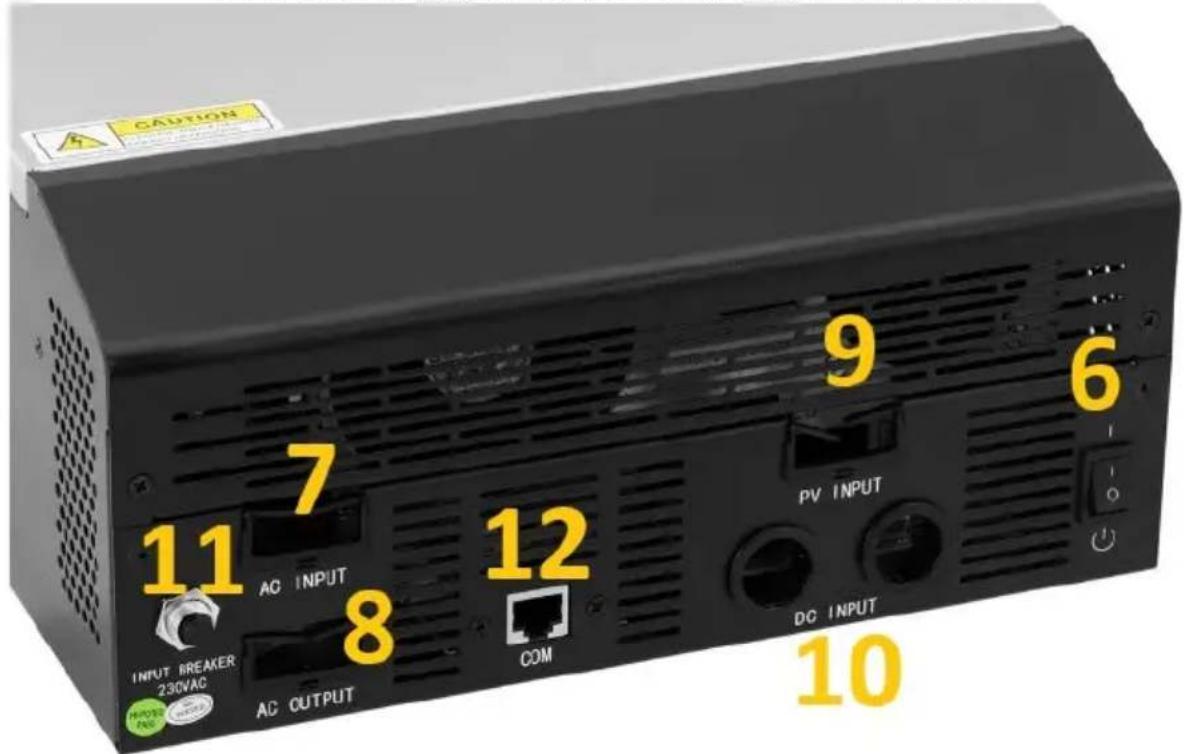

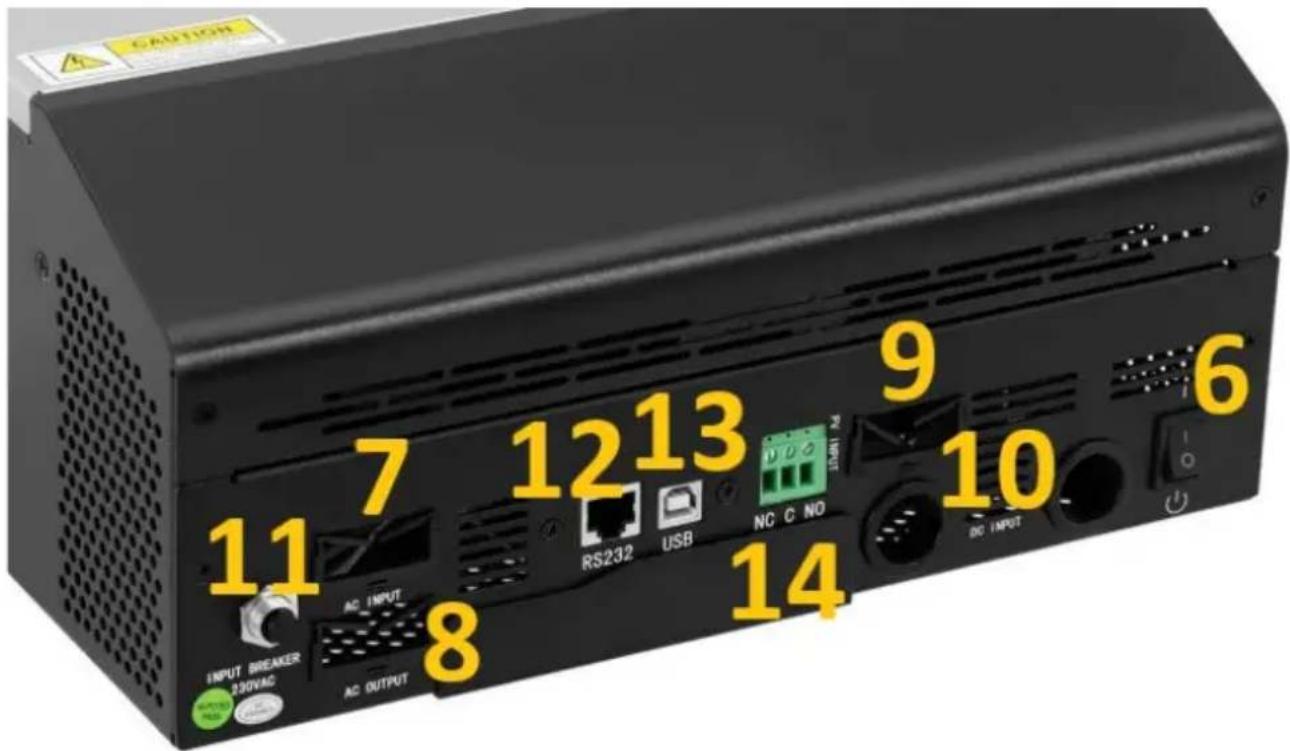

3.1. Beskrivelse af enheden

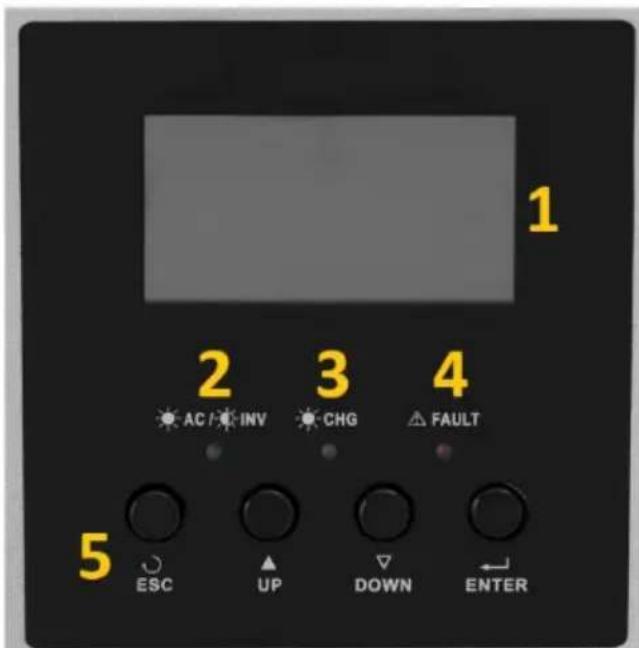

1 2 AC / INV 3 CHG 4 FAULT 5 ESC UP DOWN ← ENTER

S-POWER UPS 800 PSW / S-POWER UPS 1600 PSW:

CAUTIONS 11 7 9 6 INPUT BREAKER 230VAC AC INPUT AC OUTPUT COM PV INPUT DC INPUT 12 8

S-POWER UPS 4000 PSW:

11 7 1213 9 6 INPUT BREAKER 200VAC AC INPUT RS232 USB NC C NO 10 DC INPUT 8 14

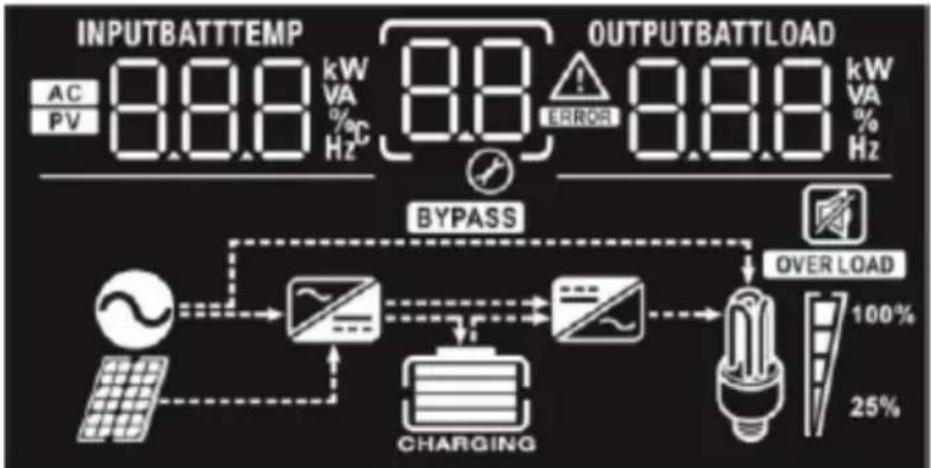

1. LCD-skærm
2. Statusindikator
3. Indikator for opladning
4. Fejlindikator
5. Funktionsknapper
6. Tænd/sluk-kontakt
7. AC-indgang
8. AC-udgang
9. PV-indgang
10. Batteri (DC) indgang
11. Afbryder
12. RS232-kommunikationsport
13. USB-kommunikationsport
14. Tør kontakt (spændingsfri)

3.2. Klargøring til brug

• Installationen skal udføres af en professionel elektriker.
- Monter ikke inverteren på brændbare byggematerialer.
• Monter den på en solid, stabil overflade som f.eks. beton.
- Installer apparatet i øjenhøjde, så LCD-displayet kan læses hele tiden.

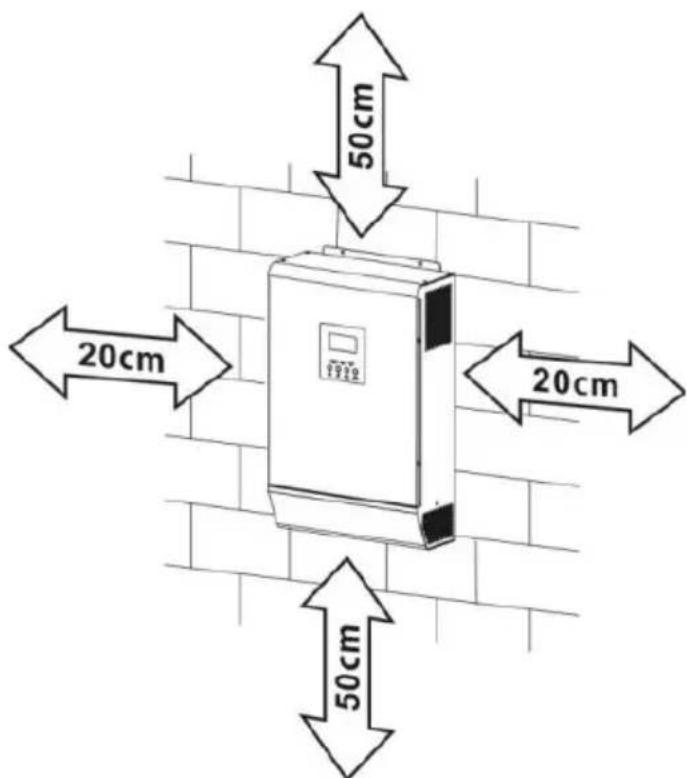

- For korrekt luftcirkulation og varmeafledning skal der være ca. 20 cm til siderne og ca. 50 cm over og under enheden.

• Omgivelsestemperaturen skal være mellem ^0oC og ^55oC for at sikre optimal drift.
• Den anbefalede installationsposition er lodret på væggen.

50cm 20cm 20cm 50cm

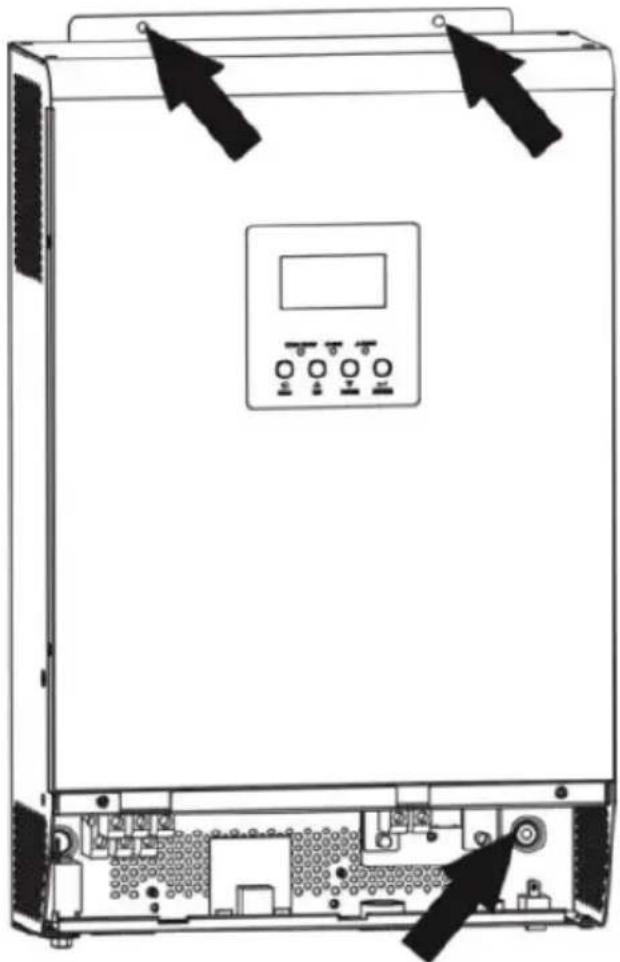

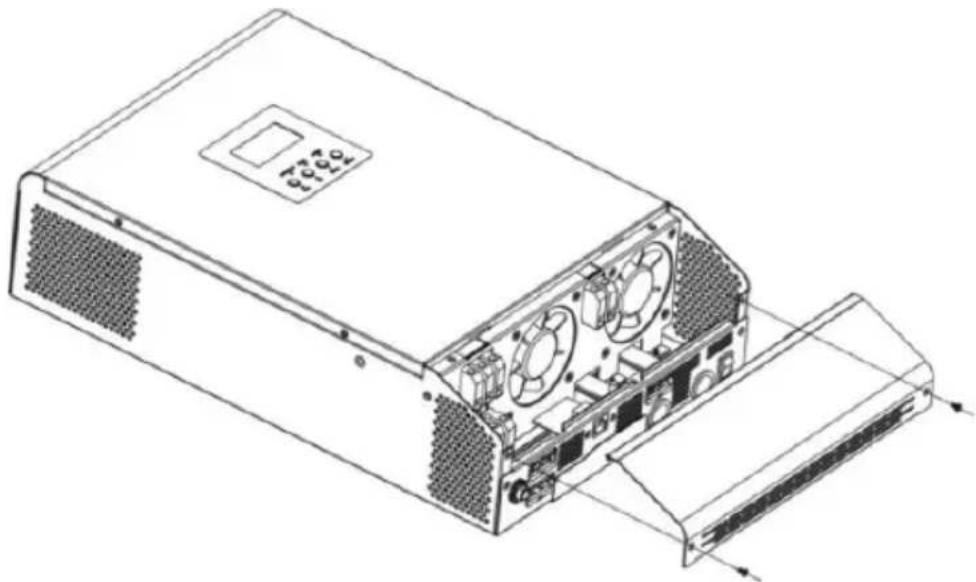

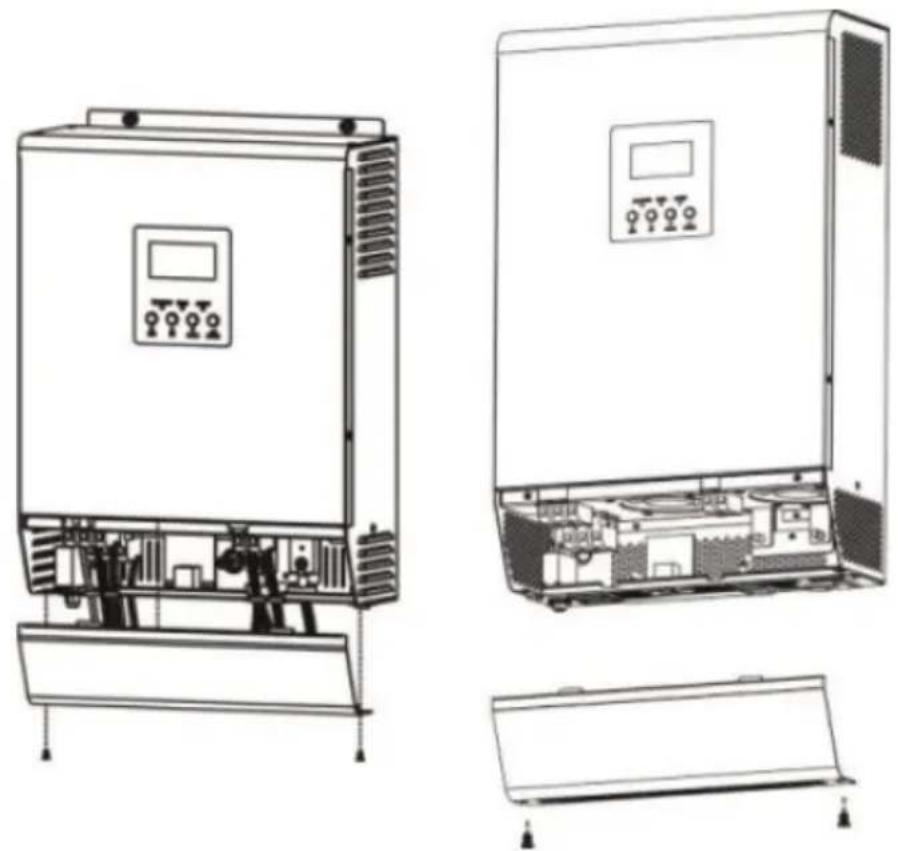

- Før du tilslutter alle ledninger, skal du tage bunddækslet af ved at fjerne 2 skruer som vist nedenfor:

- Enhedens fastgørelsespunkter som angivet (det anbefales at bruge M4-eller M5-skruer):

Af hensyn til sikkerhed og regulering er det nødvendigt at installere en separat DC-overstrømsbeskyttelse. Det er meget vigtigt af sikkerheds- og effektivitetshensyn at bruge den korrekte anbefalede kabel- og terminalstørrelse:

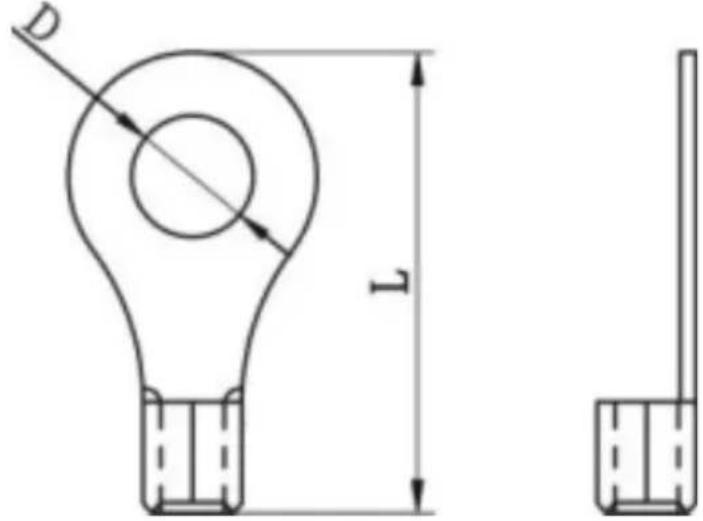

D L

Model	Typisk strømst yrke	Batterikap acitet (mindst)	Ledningsst ørrelse	Ringterminal			Værdi af drejningsmoment
				Kabel mm2	Mål:
					D (mm)	L (mm)
S-POWERUPS800PSW/S-POWERUPS1600PSW	83A 100Ah		1*4AWG 22		6,4	29,2	2~3 Nm
			2*8AWG 16			23,8
S-POWERUPS4000PSW	104A 200Ah		1*2AWG 38			39,2
			2*6AWG 28			33,2

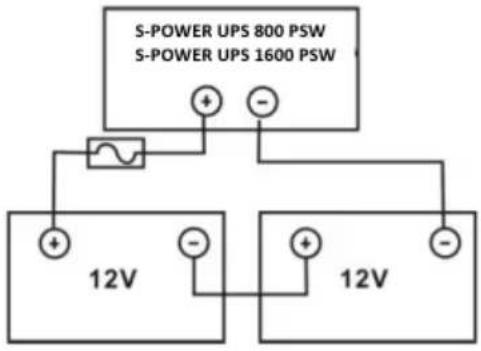

Diagram over batteriforbindelse:
S-POWERUPS800PSW
S-POWERUPS1600PSW
S- POWER UPS 4000 PSW	S-POWER UPS 4000 PSW
BEMÆRK: Brug kun blysyrebatteri eller forseglet GEL/AGM blysyrebatteri!
Sæt ringterminalen på batterikablet fladt ind i batteristikket på inverteren, og sørg for, at boltene er spændt ordentligt - pas på, at polariteten er korrekt på både batteriet og inverterens/laderens terminaler.
FORSIGTIG: Påfør ikke antioxidant på klemmerne, før de er forbundet tæt. FORSIGTIG: Før du foretager den endelige DC-forbindelse eller lukker DC- afbryderen/skillebryderen, skal du sikre dig, at positiv (+) skal forbindes til positiv (+) og negativ (-) skal forbindes til negativ (-).

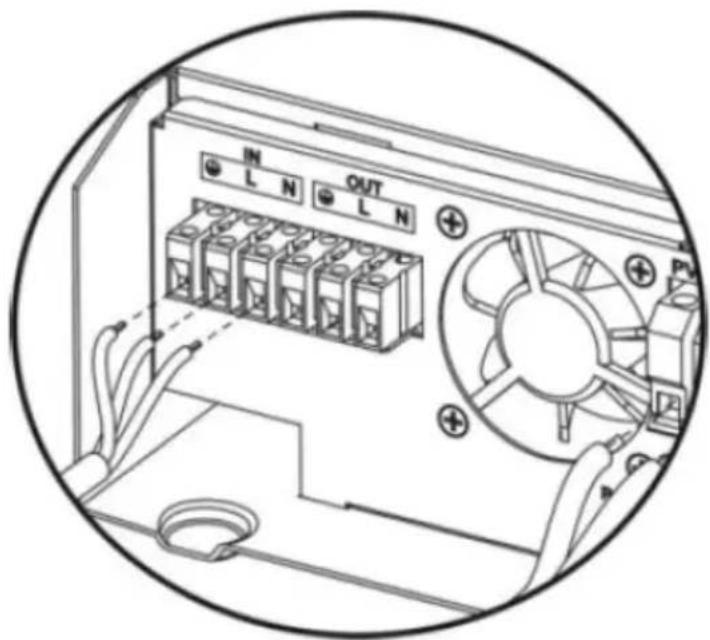

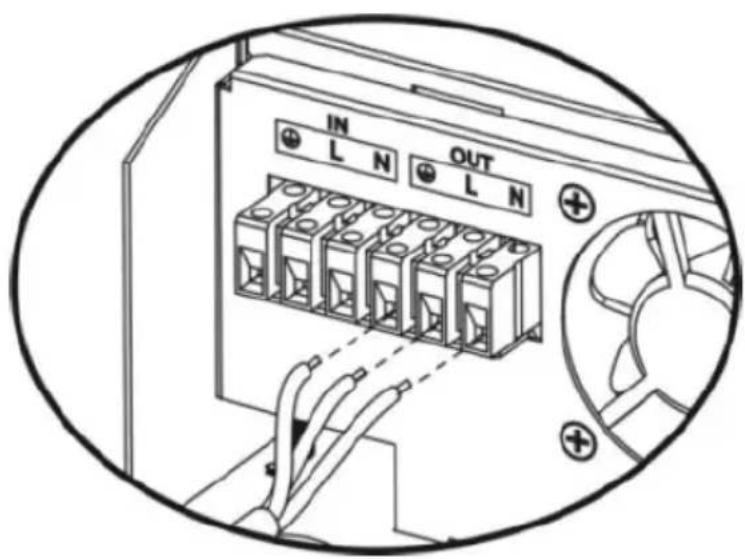

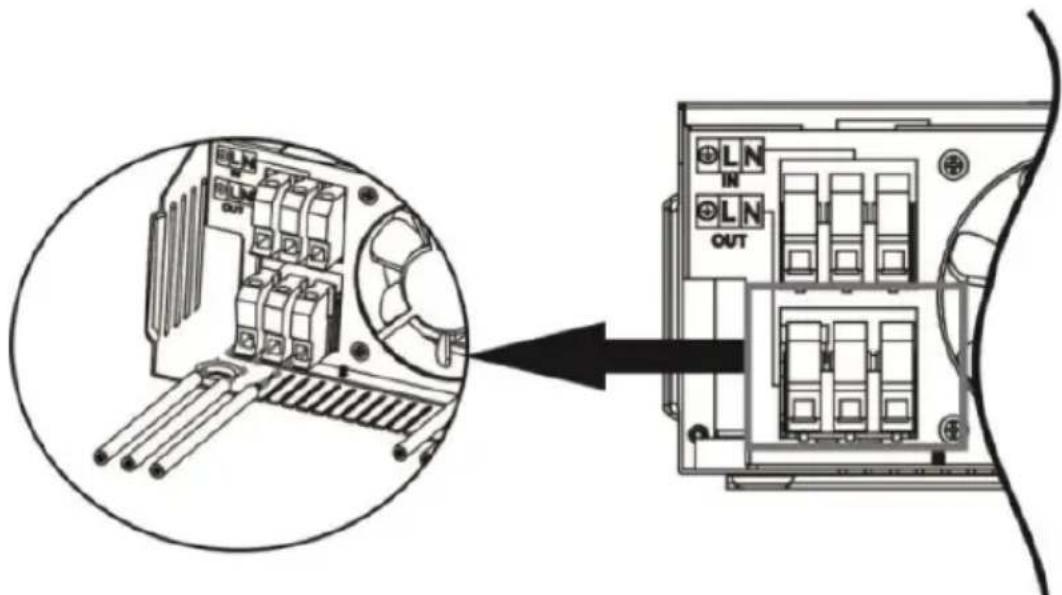

AC INPUT/OUTPUT-FORBINDELSE

FORSIGTIG: Før tilslutning til AC-strømkilden skal der installeres en separat AC-afbryder mellem inverteren og AC-strømkilden. Dette vil sikre, at inverteren kan frakobles sikkert under vedligeholdelse og er fuldt beskyttet mod overstrøm på AC-indgangen. Anbefalet specifikation for AC-afbryder er 10A for 1000VA, 20A for 2000VA og 50A for 5000VA.

BEMÆRK: Der er to terminalblokke mærket "IN" og "OUT" - forbigå ikke indgangs- og udgangsstikkene! Af sikkerheds- og effektivitetshensyn er det vigtigt at bruge et passende kabel til AC-indgangsforbindelsen som anbefalet nedenfor:

Model	Måler	Værdi af drejningsmoment
S-POWER UPS 800 PSW	16 AWG	0,5-0,6 Nm
S-POWER UPS 1600 PSW	14 AWG	0,8-1,0 Nm
S-POWER UPS 4000 PSW	8 AWG	1,4-1,6 Nm

For at implementere AC input/output-forbindelse:

a) Sørg for at åbne DC-beskyttelsen eller afbryderen først.
b) Fjern isoleringsmuffen 10 mm for seks ledere, og afkort fase L og neutral N 3 mm.
c) Indsæt AC-indgangskablerne i henhold til polariteterne angivet på klemrækken, og stram klemskruerne. Sørg for at tilslutte PE-beskyttelseslederen først:

	Jord Gul-grøn
L	Linje	Brun eller sort
N	Neutral	Blå

1000VA:

ADVARSEL: Sørg for, at vekselstrømskilden er afbrudt, før du forsøger at forbinde den til enheden.

d) Indsæt AC-udgangskabler i henhold til polariteterne angivet på klemrækken, og stram klemskruerne. Sørg for at tilslutte PE-beskyttelseslederen først:

	Jord Gul-grøn
L	Linje	Brun eller sort
N	Neutral	Blå

1000VA:

IN LN OUT LN

2000-5000VA:

e) Sørg for, at ledningerne er forsvarligt forbundet.

FORSIGTIG: Sørg for at tilslutte AC-ledningerne med korrekt polaritet. Hvis L- og N-ledningerne er forbundet omvendt, kan det medføre kortslutning af forsyningen, når disse invertere arbejder parallelt.

FORSIGTIG: Apparater som f.eks. klimaanlæg skal genstartes med et par minutters forsinkelse, fordi det er nødvendigt at have tid nok til at balancere kølemiddelgassen inde i kredsløbene. Hvis der opstår en strømafbrydelse, som genoprettes i løbet af kort tid, vil det forårsage skader på de tilsluttede apparater. For at forhindre denne form for skade skal du kontrollere, om klimaanlægget er udstyret med tidsforsinkelsesfunktion, før du installerer det.

Ellers vil inverteren/laderen udløse en overbelastningsfejl og afbryde udgangen for at beskytte dit apparat, men nogle gange kan det stadig forårsage skade på klimaanlægget.

PV-TILSLUTNING (GÆLDER KUN FOR MODELLEN MED SOLCELLEOPLADER)

FORSIGTIG: Før tilslutning til PV-moduler skal der installeres en separat DC-afbryder mellem inverteren og PV-modulerne. Det er meget vigtigt for sikkerheden og effektiviteten at bruge passende kabler til tilslutning af PV-moduler. For at reducere risikoen for skader skal du bruge den korrekte anbefalede kabelstørrelse.

Typisk strømstyrke	Måler	Værdi af drejningsmoment
40A	12 AWG	1,2~1,6 Nm

Når du vælger de rigtige PV-moduler, skal du først overveje nedenstående krav:

a) PV-modulernes tomgangsspænding (Voc) må ikke overstige inverterens maksimale tomgangsspænding for PV-arrayet

Model	S-POWER UPS 800 PSW	S-POWER UPS 4000 PSW	S-POWER UPS 1600 PSW
Solcelleoplader
Opladningsstrøm (PWM)	40A 80A 40A
System DC-spænding	24V	48V	24V
Driftsspændingsområde	30~66V DC	60~115V DC	30~115V DC
Maks. PV-arrayets åbne kredsløbsspænding	75V DC	145V DC	75V DC

b) PV-modulernes maksimale effektspænding (Vmpp) skal være tæt på inverterens bedste Vmp eller inden for Vmp-området for at opnå den bedste ydelse. Hvis ét PV-modul ikke kan opfylde dette krav, er det nødvendigt at have flere PV-moduler i serieforbindelse. Se nedenstående tabel:

Model	Bedste Vmp	Vmp-område
S-POWER UPS 800 PSW	45V DC	30~32V
S-POWER UPS 4000 PSW	100V DC 60~145V
S-POWER UPS 1600 PSW	80V DC 30~115V

BEMÆRK: * Vmp: panelets maksimale power point-spænding.

PV-opladningseffektiviteten maksimeres, när PV-systemets spænding er tæt på Best Vmp.

Maksimalt antal PV-moduler i serie: Vmpp for PV-modul * X stk = Bedste Vmp for inverter eller Vmp-område.

Antal PV-moduler i parallel: maks. ladestrøm for inverter / Impp

Samlet antal PV-moduler = maksimalt antal PV-moduler i serie * antal PV-moduler i parallel.

1000VA inverteren som et eksempel til at indstille korrekte PV-moduler. Efter at have taget højde for, at PV-modulernes Voc ikke overstiger 50V DC og max. Vmpp for PV-modulet tæt på 45V DC eller inden for 30\~66V DC, kan vi vælge PV-modulet med nedenstående specifikationer:

Maksimal effekt (Pmax)	550W	Maks. antal PV-moduler i serie 1→41.28x1÷30~66
Maks. strømspænding Vmpp	41.28 V
Maks. Strømstyrke Impp	13.33 A
Spænding i åbent kredsløb Voc	49.8 V
Kortslutningsstrøm Isc	14.01 A

Maksimalt antal PV-moduler i serie: 1

Antal PV-moduler i parallel: N/A

Samlet antal PV-moduler: 1

5000VA inverteren som et eksempel til at indstille de rigtige PV-moduler. Efter at have taget højde for, at PV-modulernes Voc ikke overstiger 150V DC og max. Vmpp på PV-modulet tæt på 60V DC eller inden for 60\~145V DC, kan vi vælge PV-moduler med nedenstående specifikationer:

Maksimal effekt (Pmax)	550W	Maks. antal PV-moduler i serie3→41.28x3=60~145
Maks. strømspænding Vmpp	41.28 V
Maks. Strømstyrke Impp	13.33 A	Antal PV-moduler i parallel3→40A/13.33samlet antal PV-moduler 3
Spænding i åbent kredsløb Voc	49.8 V
Kortslutningsstrøm Isc	14.01 A

Maksimalt antal PV-moduler i serie: 3

Antal PV-moduler i parallel: 3

Samlet antal PV-moduler: 9

2000VA inverteren som et eksempel til at indstille korrekte PV-moduler. Efter at have taget højde for, at PV-modulernes Voc ikke overstiger 80V DC og max. Vmpp på PV-modulet tæt på 80V DC eller inden for 30\~115V DC, kan vi vælge PV-moduler med nedenstående specifikationer:

Maksimal effekt (Pmax)	550W	Maks. antal PV-moduler i serie 1→41.28x1÷30~115
Maks. strømspænding Vmpp	41.28 V
Maks. Strømstyrke Impp	13.33 A
Spænding i åbent kredsløb Voc	49.8 V
Kortslutningsstrøm Isc	14.01 A

Maksimalt antal PV-moduler i serie: 2

Antal PV-moduler i parallel: N/A

Samlet antal PV-moduler: 2

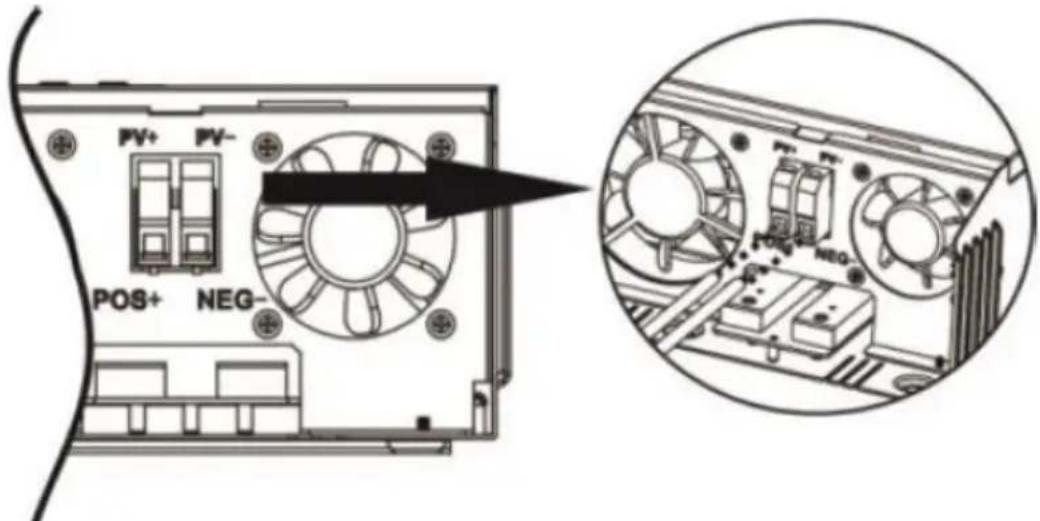

Følg nedenstående trin for at implementere PV-modultilslutning:

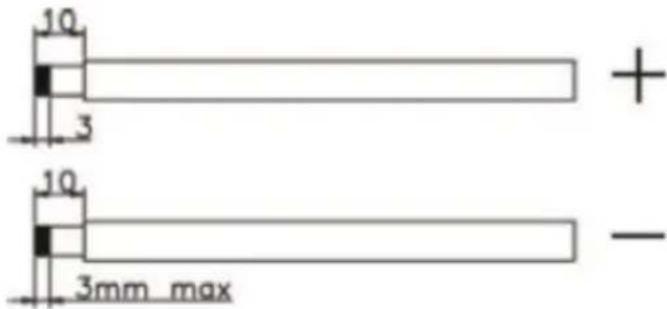

10 + - 3 10 3mm max

a) Fjern isoleringshylsteret 10 mm for positive og negative ledere.
b) Kontrollér korrekt polaritet på tilslutningskablet fra PV-modulerne og PV-indgangsstikkene. Tilslut derefter forbindelseskablets positive pol (+) til den positive pol (+) på PV-indgangsstikket. Tilslut den negative pol (-) på tilslutningskablet til den negative pol (-) på PV-indgangsstikket.

PV+ PV- POS+ NEG- PG PG+NEG-

c) Sørg for, at ledningerne er forsvarligt forbundet.

ENDELIG SAMLING

Når alle ledninger er tilsluttet, sættes bunddækslet tilbage ved at skrue de to skruer, der er vist nedenfor, i:

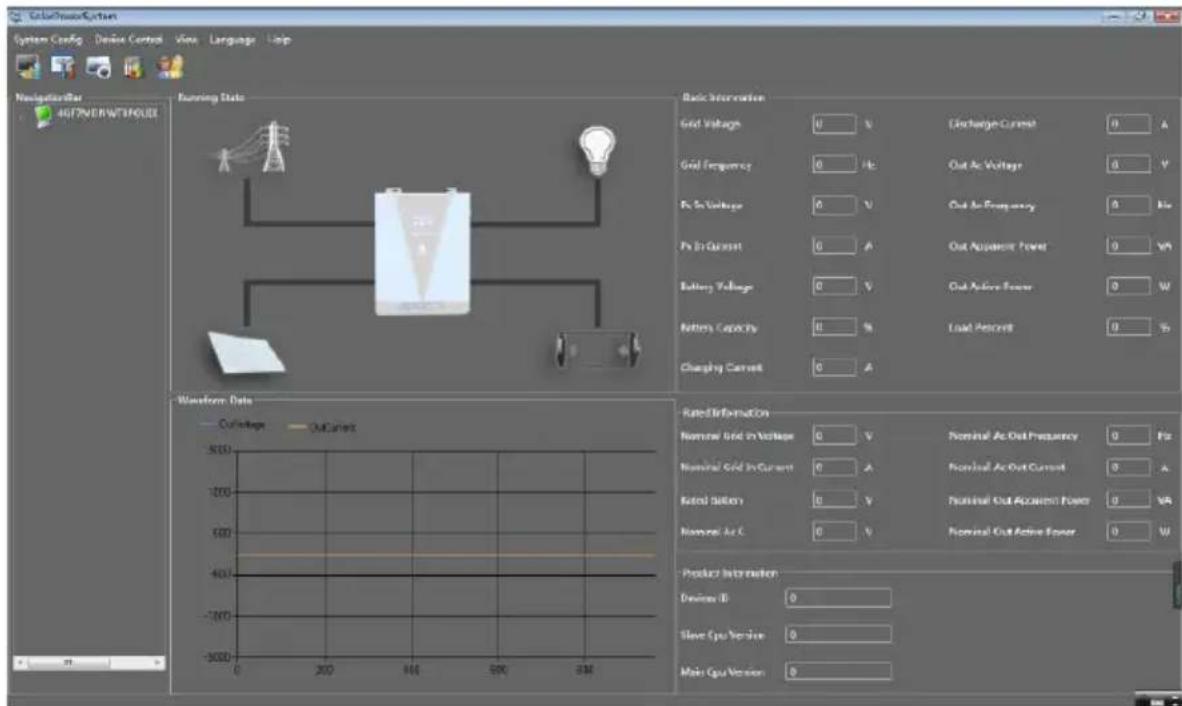

KOMMUNIKATIONSFORBINDELSE

a) Brug det medfølgende kommunikationskabel til at forbinde inverteren og pc'en. For at overvåge systemet via en pc skal du installere ekstern software, som du finder på dette link: http://solarmonitorsystem.com/

c) Når installationen er færdig, skal du køre softwaren og først ændre sproget til engelsk:

Flash	2021-03-23 17:50	文件夹
Picture	2021-03-23 17:50	文件夹
EntityFramework.dll	2019-09-14 17:01	应用程序扩展	4,872 KB
EntityFramework.SqlServer.dll	2019-09-14 17:01	应用程序扩展	578 KB
EntityFramework.SqlServer	2019-09-14 17:01	XML 文档	160 KB
EntityFramework	2019-09-14 17:01	XML 文档	3,650 KB
log4net.dll	2020-09-28 16:07	应用程序扩展	270 KB
log4net	2020-09-28 16:07	XML 文档	1,480 KB
MpsDataBase	2021-01-23 16:21	Data Base File	400 KB
MySql.Data.dll	2015-10-02 23:04	应用程序扩展	447 KB
SolarPowerSystem	2021-01-23 16:02	应用程序	173,287 KB
SolarPowerSystem.exe.config	2021-01-06 11:57	CONFIG 文件	2 KB
SolarPowerSystem.pdb	2021-01-23 16:02	PDB 文件	256 KB
System.Data.SQLite.dll	2020-05-30 15:54	应用程序扩展	1,746 KB
System.Data.SQLite.EFG.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite.Ling.dll	2020-05-30 16:03	应用程序扩展	181 KB
System.Data.SQLite	2020-05-30 16:03	XML 文档	1,077 KB

d) Efter ændring af softwaregrænsefladesprog Du kan begynde at bruge softwaren til at overvåge UPS'en:

Der er en tør kontakt (3A/250V AC) tilgængelig på bagpanelet. Den kan bruges til at sende et signal til en ekstern enhed, når batterispændingen når advarselsniveauet.

Enhedens status	Tilstand			Port til tør kontakt
				NC & C	NO & C
Sluk for strømmen	Enheden er slukket, og der er ikke strøm til nogen udgang.			Luk Åben
Tændt	Udgangen får strøm fra elnettet.			Luk	Åben
	Output drives af batteri eller solceller	Program 01 indstillet som hjælpeprogram.	Batterispænding < Lav DC- advarselsspænding	Åben Luk
			Batterispænding > Indstillingsværdi i Program 13 eller batteriopladning når flydende fase	Luk Åben
		Program 01 er indstillet som	Batterispænding < indstillingsværdi i	Åben Luk
		SBU eller solar først	program 12
			Batterispænding > Indstillingsværdi i program 13, eller batteriopladning når det flydende område	Luk Åben

3.3. Brug af enhed

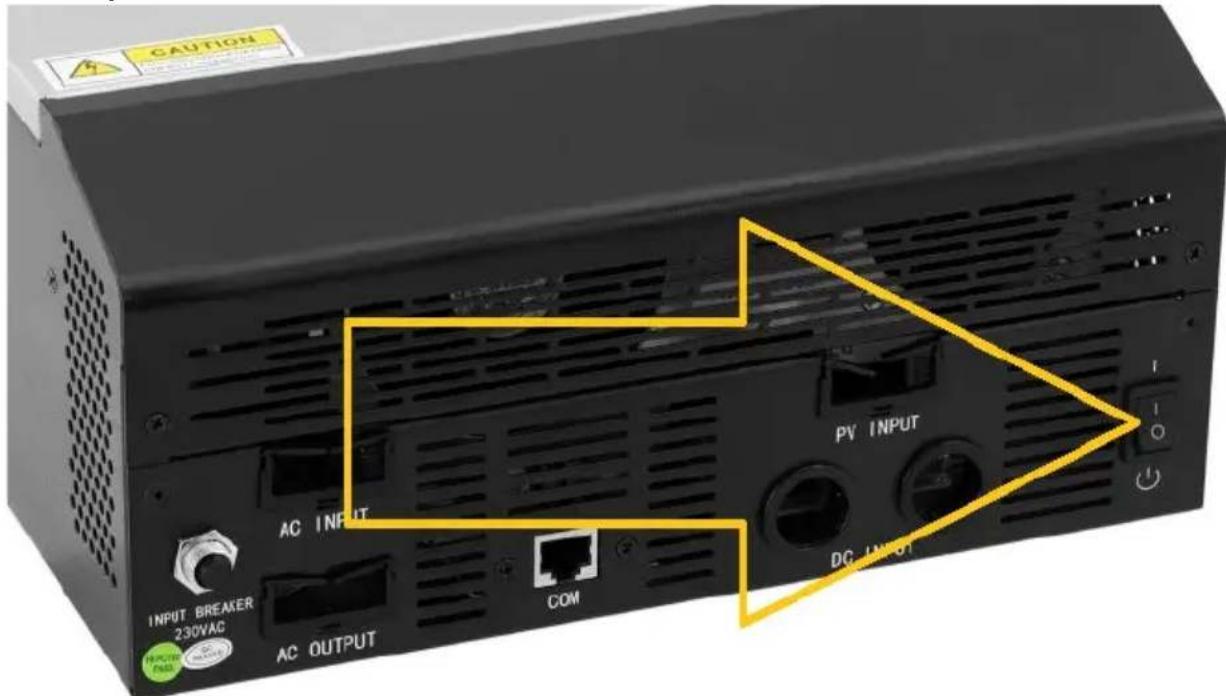

TÆND / SLUK

CAUTION INPUT BREAKER 230VAC AC INPUT PV INPUT COM DC INPUT

Når enheden er installeret korrekt, og batterierne er sat godt i, kan du tænde og slukke for enheden ved at trykke på ON/OFF-kontakten (placeret i bunden af kabinettet).

DISPLAY OG FUNKTIONSKNAPPER

Displaypanelet med funktionsknapper er placeret på apparatets forside:

Lysindikator (LED)			Betydning
	Grøn	Fast ON	Output Forsynes af strømforsyningen i linjetilstand.
		Blinker	Output drives af
			batteri eller PV i batteritilstand.
CHG	Grøn	Fast ON	Batteriet er fuldt opladet.
		Blinker	Batteriet er ved at blive opladet.
FAULT	Rød	Fast ON	Der opstår en fejl i inverteren.
		Blinker	Der opstår en advarselstilstand i inverteren.

Funktionsknap	Beskrivelse af apparatet
ESC	For at afslutte indstillingsfunktionen.
OP	For at gå til forrige valg.
NED	For at gå til næste valg.
ENTER	For at bekræfte valget i indstillingstilstand / Gå ind i indstillingstilstand

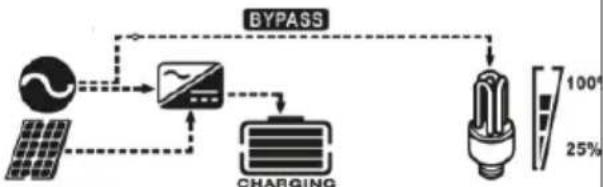

DISPLAY-IKONER

Ikon	Funktionsbeskyttelse
Information om inputkilde
	Angiver vekselstrømsindgangen.
	Angiver PV-indgangen.
	Viser indgangsspænding, indgangsfrekvens, PV-spænding, batterispænding og opladerstrøm.
Konfigurationsprogram og fejlinformation

	Angiver indstillingsprogrammerne.

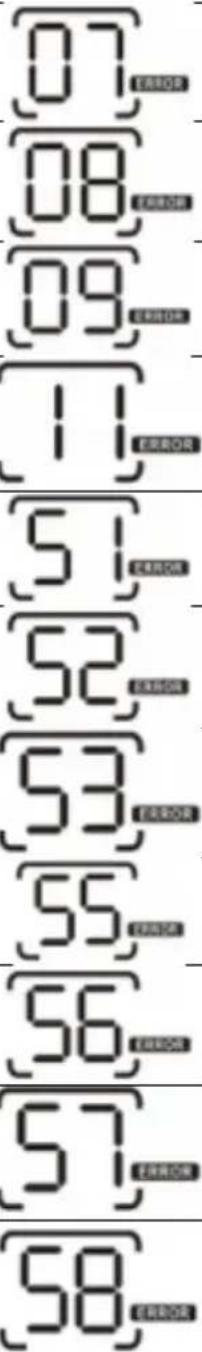

	Viser advarsels- og fejlkoder.Advarsel: blinker med advarselskode.Fejl: belysning med fejlkode.
Oplysninger om output
	Angiv udgangsspænding, udgangsfrekvens, belastningsprocent, belastning i VA, belastning i Watt og afladningsstrøm.
Oplysninger om batteriet
	Indikerer batteriniveauet med 0-24%, 25-49%, 50-74% og 75-100% i batteritilstand og opladningsstatus i linjetilstand.
I AC-tilstand viser den batteriets opladningsstatus.
Status	Batterispænding	Skærm
Konstant strømtilstand / Konstant spændingstilstand	<2V/celle	4 bjælker blinker på skift.
	2 ~ 2,083V/celle	Den nederste bjælke vil være tændt, og de tre andre bjælker vil blinke på skift.
	2,083 ~ 2,167V/celle	De to nederste bjælker vil være tændt, og de to andre bjælker vil blinke på skift.
	>2,167V/celle	De tre nederste bjælker vil være tændt, og den øverste bjælke vil blinke.
Flydende tilstand. Batterierne er fuldt opladede.		4 barer vil være tændt.
I batteritilstand viser den batterikapaciteten.
Belastningsprocent	Batterispænding	Skærm

I AC-tilstand viser den batteriets opladningsstatus.

Status	Batterispænding	Skærm
Konstant strømtilstand / Konstantspændingstilstand	<2V/celle	4 bjælker blinker på skift.
	2 ~ 2,083V/celle	Den nederste bjælke vil være tændt, og de tre andre bjælker vil blinke på skift.
	2,083 ~ 2,167V/celle	De to nederste bjælker vil være tændt, og de to andre bjælker vil blinke på skift.
	>2,167V/celle	De tre nederste bjælker vil være tændt, og den øverste bjælke vil blinke.
Flydende tilstand. Batterierne er fuldt opladede.		4 barer vil være tændt.

I batteritilstand viser den batterikapaciteten.

Belastningsprocent

Batterispænding

Skærm

Belastning >50%	< 1,717 V/celle
	1,717V/celle ~ 1,8V/celle
	1.8 ~ 1,883V/celle
	> 1,883V/celle
50%> Belastning > 20%	< 1,817V/celle
	1,817V/celle ~ 1,9V/celle
	1.9 ~ 1,983V/celle
	> 1,983V/celle
Belastning < 20%	1,867 V/celle
	1,867V/celle ~ 1,95V/celle
	1,95 ~ 2,033V/celle
	> 2,033V/celle
Indlæs information
OVER LOAD	Angiver overbelastning.
	Angiver belastningsniveauet ved 0-24%, 25-50%, 50-74% og 75-100%.
	0%~25%	25%~50%	50%~75%	75%~100%
	[74TS]
Information om driftstilstand
	Indikerer, at enheden er tilsluttet lysnettet.
	Indikerer, at enheden er forbundet til PV-panelet.
	Angiver, at belastningen forsynes med strøm fra forsyningsnettet.

		Indikerer, at opladerkredsløbet fungerer.
		Indikerer, at DC/AC-inverterkredsløbet fungerer.
		Angiver, at enhedens alarm er deaktiveret.

LCD-INDSTILLING

Når du har trykket på knappen "ENTER" og holdt den nede i 3 sekunder, går enheden i indstillingstilstand. Tryk på knappen "UP" eller "DOWN" for at vælge indstillingsprogrammer, og tryk derefter på knappen "ENTER" for at bekræfte valget eller på knappen "ESC" for at afslutte.

Indstilling af programmer:

Program	Beskrivelse af apparatet	Valgbar mulighed
00	Afslut indstillingstilstand
01	Prioritet for udgangskilde: Sådan konfigureres belastningens strømkildeprioritet		Solenergi leverer strøm til forbruget som første prioritet.Hvis solenergien ikke er tilstrækkelig til at forsyne alle tilsluttede belastninger med strøm, vil batterienergien forsyne belastningerne med strøm på samme tid.Forsyningen leverer kun strøm til belastningerne, når en bestemt tilstand indtræffer:- Solenergi er ikke tilgængelig- Batterispændingen falder til advarselsspændingen for lavt niveau eller indstillingspunktet iprogram 12.
		Forsyning først _	Forsyningsselskabet vil levere strøm til belastningerne som første prioritet.Sol- og batterienergi vil kun levere strøm til belastningerne, når der ikke er adgang til strøm fra elnettet.
		SBU-prioritet _	Solenergi leverer strøm til forbruget som første prioritet.Hvis solenergien ikke er tilstrækkelig til at forsyne alle tilsluttede belastninger med strøm, vil batterienergien levere strøm til belastningerne på samme tid.Forsyningen leverer kun strøm til belastningerne, når batterispændingen falder til enten adverselsspændingen på lavt niveau eller indstillingspunktet i program 12.

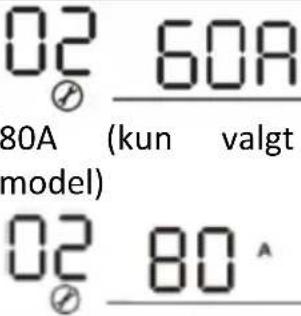

02	Maksimal opladningsstrøm: For at konfigurere den samlede ladestrøm for solcelle- og elopladere.(Maks. opladningsstrøm = opladningsstrøm fra forsyningsselskabet +	10A (kun tilgængelig for den valgte model)	20A02 20^
		30A	40A02 40^
		50A (standard)
		60A (kun valgt model)	70A (kun valgt model)
	solcelleopladningss trøm)
			90A (kun valgt model)
			110A (kun valgt model)02 110^
03	AC-indgangsspændings område	Hvidevarer(standard)	Hvis valgt, vil det acceptable AC-indgangsspændingsområde være mellem 90-280V.
		UPS	Hvis det er valgt, vil det acceptable AC-indgangsspændingsområde være inden for 170-280V.
04	Strømsparetilstand aktiveret/deaktiver et	Sparetilstand deaktiveret(standard)	Hvis den er deaktiveret, påvirkes on/off-status for inverterens output ikke, uanset om den tilsluttede belastning er lav eller høj.
		Sparetilstand aktiveret	Hvis den er aktiveret, vil inverterens output være slukket, når den tilsluttede belastning er ret lav eller ikke registreres.
05 Batteritype		AGM (standard)	Oversvømmet
		Brugerdefineret(kun tilgængelig for den valgte model)	Hvis "brugerdefineret" er valgt, kan batteriets ladespænding og den lave DC-afbrydelsesspænding indstilles i program 26, 27 og 29.
06	Automatisk	Genstart	Genstart aktiver
	genstart ved overbelastning	deaktiveret(standard)	06 LHE
07	Automatisk genstart, når der opstår overtemperatur	Genstart deaktiveret(standard)	Genstart aktiver07 LHE
09	Udgangsfrekvens	50Hz (standard)	60Hz09 60Hz
11	Maksimal opladningsstrømBemærk: Hvis indstillingsværdien i program 02 er mindre end i program 11, vil inverteren anvende ladestrømmen fra program 02 til opladeren.	Tilgængeligt ekstraudstyr i 1000VA-modellen :
		10A	20A (standard)11 20A
		Tilgængeligt ekstraudstyr i 2000VA-modellen :
		20A	30A11 30A
		Tilgængeligt ekstraudstyr i 5000VA-modellen:
		2A	10A11 10A
		20A	30A (standard)11 30A
		40A	50A02 50A
		60A
12	Sætter spændingspunktet	Tilgængelige valgmuligheder i 1000VA/2000VA-modellen:
	tilbage tilforsyningskilden,når du vælger"SBU-prioritet"eller "Solar first" iprogram 01.	22.0V	22.5V
		23,0 V (standard)	23.5V
		24.0V	24.5V
		25V	25.5V
		Tilgængelige optioner i 5000KV-modellen:
		44V	45V
		46V (standard)	47V
		48V	49V
		50V	51V

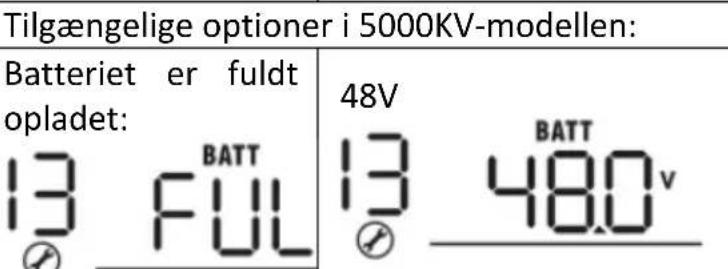

13	Indstilling afspændingspunkttilbage tilbatteritilstand, når	Tilgængelige valgmuligheder i 1000VA/2000VA-modellen:
		Batteriet er fuldtopladet	24V
	der vælges "SBU-prioritet" eller "Solar først" i program 01.
		53V	54V (standard)
		55V	56V
		57V	58V
16	Prioritet for opladerkilde: Sådan konfigureres opladerens kildeprioritet	Hvis denne inverter/lader arbejder i linje-, standby-eller fejltilstand, kan opladerkilden programmeres som nedenfor:
		Solenergi først:[IMAGE]	Solenergi oplader batteriet som første prioritet. Forsyningen oplader kun batteriet, når der ikke er solenergi til rådighed.
		Forsyning først:[IMAGE]	Elværket oplader batteriet som første prioritet. Solenergi oplader kun batteriet, når der ikke er strøm til rådighed.
		Sol og forsyning (kun tilgængelig for 4000KV-modellen)[IMAGE]	Solenergi og el oplader batteriet på samme tid.
		Kun solenergi[IMAGE]	Solenergi vil være den eneste opladerkilde, uanset om der er strøm til rådighed eller ej.
		Hvis denne inverter/lader arbejder i batteritilstand eller strømbesparende tilstand, er det kun solenergi, der kan oplade batteriet. Solenergi oplader batteriet, hvis den er tilgængelig og tilstrækkelig.
18 Alarmkontrol		Alarm tændt(standard)	Alarm slukket
19	Automatisk tilbagevenden til standardskærmen	Gå tilbage til standardskærmen(standard)	Hvis det er valgt, vender det automatisk tilbage til standardskærmen(indgangsspænding/udgangs anår
		Bliv på den seneste skærm	Hvis det vælges, forbliver skærmen på det seneste ren
20	Kontrol af baggrundsbelysning	Baggrundsbelysning tændt (standard)	Baggrundsbelysning slukket
22	Bipper, når den primære kilde afbrydes	Alarm tændt(standard)	Alarm slukket
23	Overbelastningsbypass:Når den er aktiveret, skifter enheden til nettilstand, hvis der opstår overbelastning i batteritilstand.	Bypass deaktiveret(standard)
25	Optag fejltilstand	Aktiver optagelse	Optagelse deaktiveret
26	Masseopladningsspænding (C.V. Voltage)	1000VA/2000VA standardindstilling: 28,2V4000VA standardindstilling: 56.4V
		Hvis selvdefineret er valgt i program 5, kan dette program indstilles. Indstillingsområdet er fra 24,0V til 29,2V for 1000VA/2000VA-modellen og 48,0V til 58,4V for 4000VA-modellen. Hvert klik er på 0,1 V.
27	Flydende ladespænding	1000VA/2000VA standardindstilling: 27,0V
		4000VA standardindstilling: 54.0V
		Hvis selvdefineret er valgt i program 5, kan dette program indstilles. Indstillingsområdet er fra 24,0V til 29,2V for 1000VA/2000VA-modellen og 48,0V til 58,4V for 4000VA-modellen. Hvert klik er på 0,1 V.
29	Lav DC-afbrydelsesspænding	1000VA/2000VA standardindstilling: 21,0V
		4000VA standardindstilling: 42.0V
		Hvis selvdefineret er valgt i program 5, kan dette program indstilles. Indstillingsområdet er fra 20,0V til 24,0V for 1000VA/2000VA-modellen og 40,0V til 48,0V for 4000VA-modellen. Hvert klik er på 0,1 V. Den lave DC-afbryderspænding fastholdes på indstillingsværdien, uanset hvor stor en procentdel
		af belastningen der er tilsluttet.
31	Solens energibalance:Når den er aktiveret, justeres solcelleindgangseff ekten automatisk i henhold til den tilsluttede belastningseffekt (kun tilgængelig i 4000VA-modellen).	Solens energibalance:Aktivér (standard)	Hvis det vælges, justeres solens indgangseffekt automatisk i henhold til følgende formel:Maks. solcelleeffekt = Maks. batteriopladningseffekt + tilsluttet belastningseffekt.
		Solenergibalance deaktiveret:	Hvis det er valgt, vil solens indgangseffekt være den samme som den maksimale batteriopladningseffekt, uanset hvor mange belastninger der er tilsluttet. Den maksimale batteriopladningseffekt vil være baseret på indstillingsstrømmen i program 02.(Maks. solcelleeffekt = Maks. batteriopladningseffekt)
33 Udligning af batteri
		Hvis "oversvømmet" eller "brugerdefineret" er valgt i program 05, kan dette program indstilles.
34	Batteriets udligningsspænding	1000VA/2000VA standardindstilling: 29,2V
		Indstillingsområdet er fra 25,0V til 30V. Hvert klik er på 0,1 V.
		4000VA standardindstilling: 58.4V
		Indstillingsområdet er fra 50V til 60V. Hvert klik er på 0,1 V.
35	Batteriets udligningstid	60 min (standard)	Indstillingsområdet er fra 5 min til 900 min. Hvert klik har en varighed på 5minutter.
36	Timeout for batteriudligning	120 min (standard)	Indstillingsområdet er fra 5 min til 900 min. Hvert klik har en varighed på 5 minutter.
37	Udligningsinterval	30 dage (standard)	Indstillingsområdet er fra 0 til 90 dage.Hvert klik har et interval på 1 dag.
39	Udligning aktiveret med det samme	Aktivér	Deaktiveret (standard)
		Hvis udligningsfunktionen er aktiveret i program 30, kan dette program indstilles. Hvis "enable" vælges i dette program, aktiveres batteriudligningen med det samme, og displayets hovedside vil vise . Hvis "disable" er valgt, annulleres udligningsfunktionen, indtil næste aktiverede udligningstidspunkt ankommer baseret på program 35-indstillingen. På dette tidspunkt vil ikke blive vist på displayets hovedside.

SKÆRMINDSTILLING

LCD-displayets oplysninger skiftes skiftevis ved at trykke på knappen "UP" eller "DOWN". De valgbare oplysninger skiftes i nedenstående rækkefølge: indgangsspænding, indgangsfrekvens, PV-spænding, ladestrøm, batterispænding, udgangsspænding, udgangsfrekvens, belastningsprocent, belastning i VA, belastning i Watt, DC-afladningsstrøm, hoved-CPU-version og anden CPU-version.

Information, der kan vælges	LCD skærm

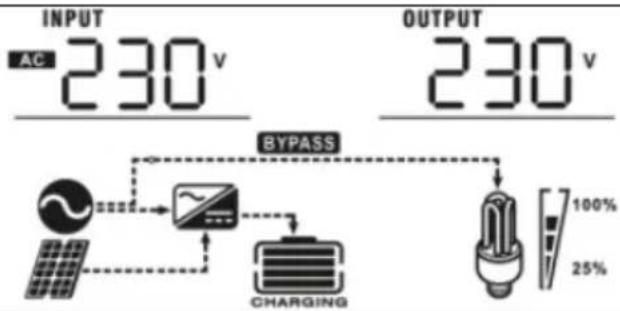

Indgangsspænding/udgangsspænding(standard display skærm)	Indgangsspænding=230V, udgangsspænding=230V

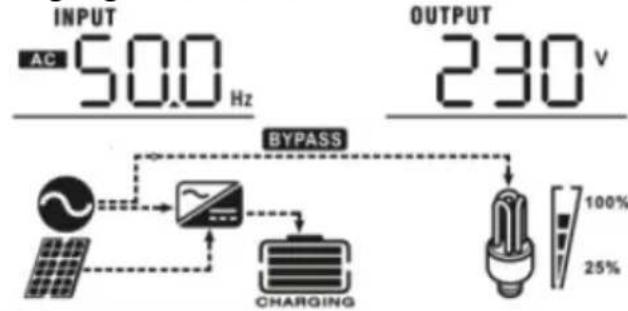

Indgangsfrekvens	Indgangsfrekvens=50Hz

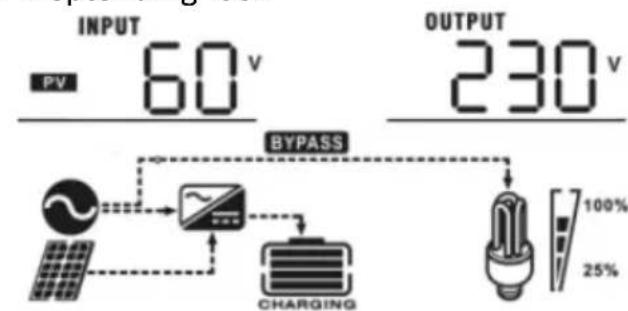

PV-spænding	PV-spænding=60V

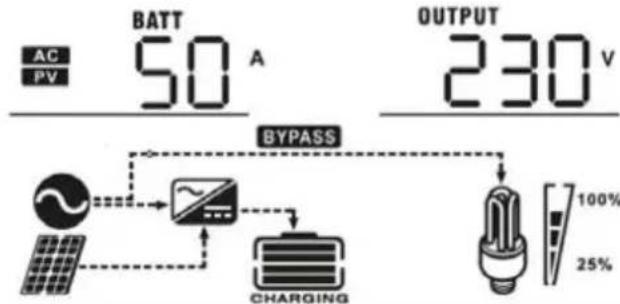

Opladningsstrøm	Opladningsstrøm=50A

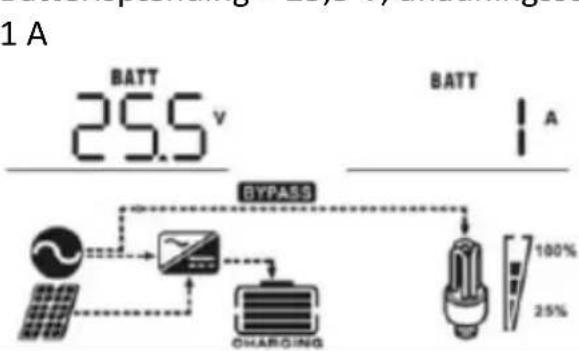

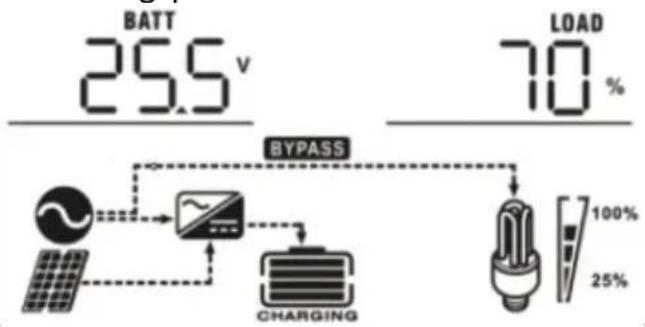

Batterispænding/ DC-afladningsstrøm	Batterispænding = 25.5 V. afladningsstrøm =
Udgangsfrekvens	Udgangsfrekvens = 50Hz
Belastningsprocent	Belastningsprocent = 70%

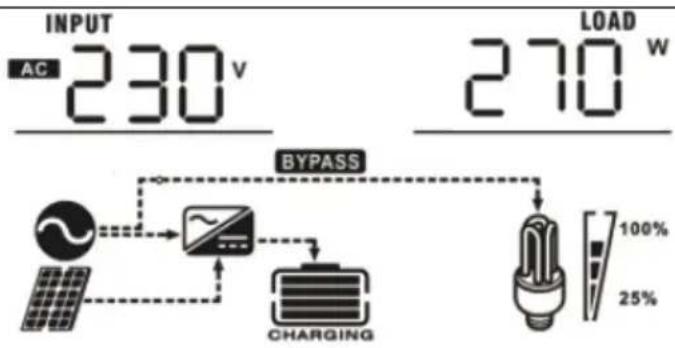

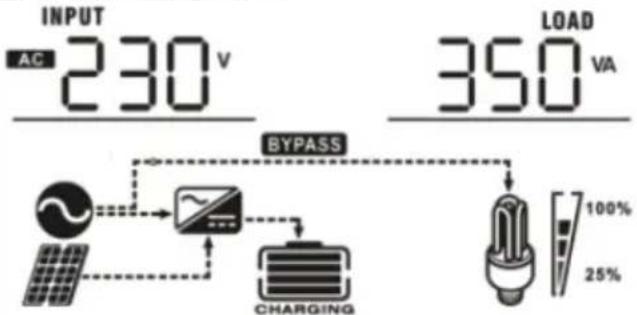

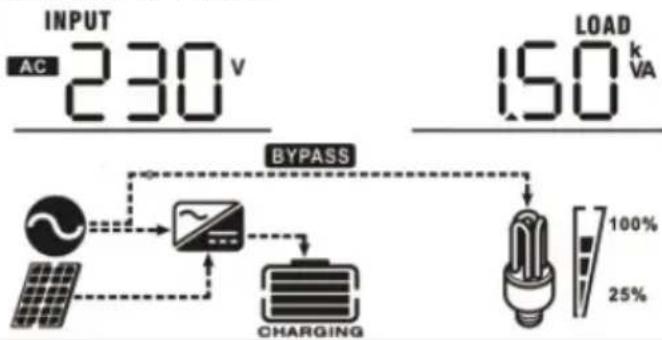

Last i VA	Når den tilsluttede belastning er lavere end 1 kVA, vil belastningen i VA vise "xxxVA" som vist nedenfor:Når belastningen er større end 1kVA (≥1kVA), vil belastningen i VA vise "x.xkVA" som vist nedenfor:

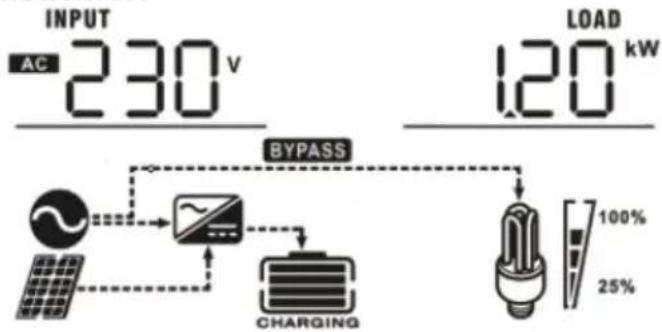

Belastning i watt	Når belastningen er lavere end 1 kW, vil belastningen i W vise "xxxW" som vist nedenfor:Når belastningen er større end 1kW (≥1kW), vil belastningen i W vise "x.xkW" som vist nedenfor:

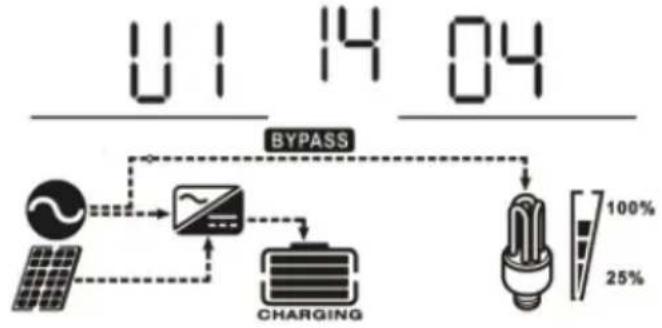

Kontrol af hoved-CPU'ens version	Hoved-CPU version 00014.04

BESKRIVELSE AF DRIFTSTILSTAND

Tilstand	Beskrivelse af apparatet	Vises
Standby-tilstand/strømsparetilstandBemærk:Standbytilstand -inverteren er ikke tændt	Enheden leverer ikke noget output, men den kan stadig	Opladning med el og solcelleenergi:
		Opladning efter forsyningsselskab:
endnu, men på dette tidspunkt kan inverteren oplade batteriet uden vekselstrømsudgang. Strømbesparende tilstand - hvis aktiveret, vil inverterens output være slukket, når den tilsluttede belastning er ret lav eller ikke registreres.	oplade batterier.
		Opladning med solcelleenergi:
		Ingen opladning:
Fejltilstand Bemærk: Fejltilstand - fejl forårsaget af interne kredsløbsfejl eller eksterne årsager såsom overtemperatur, kortsluttet udgang og så videre.	Solcelleener gi og el kan oplade batterier.	Opladning med el og solcelleenergi (kun tilgængelig i - 1000VA/2000VA):
		Opladning via elnettet (kun tilgængelig i kun tilgængelig i - 1000VA/2000VA):
		Opladning med solcelleenergi:
		Ingen opladning:
	Utility kan forsyne belastninger,når enheden starter op uden batteri (kun tilgængelig i 4000VA-modeller med enkeltdrift).	Strøm fra forsyningsselskabet:
Linje-tilstand	Enheden vil levere udgangseffekt fra lysnettet. Den oplader også batteriet i linjetilstand.	Opladning med el og solcelleenergi:
		Opladning efter forsyningsselskab:
Batteritilstand	Enheden leverer udgangseffekt fra batteriet og solcelleener gi.	Strøm fra batteri og solcelleenergi:
		Kun strøm fra batteri:

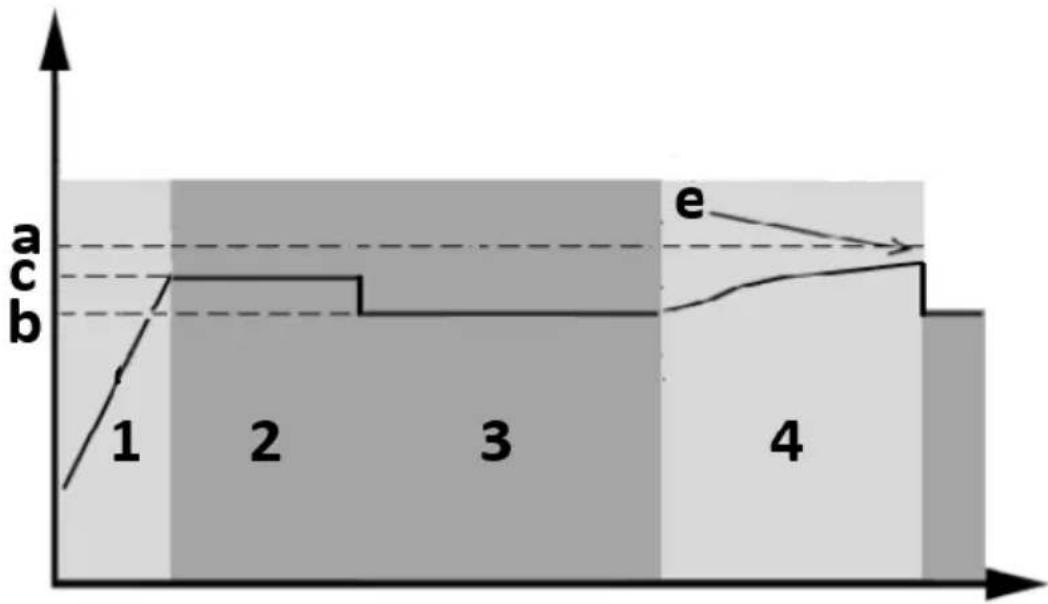

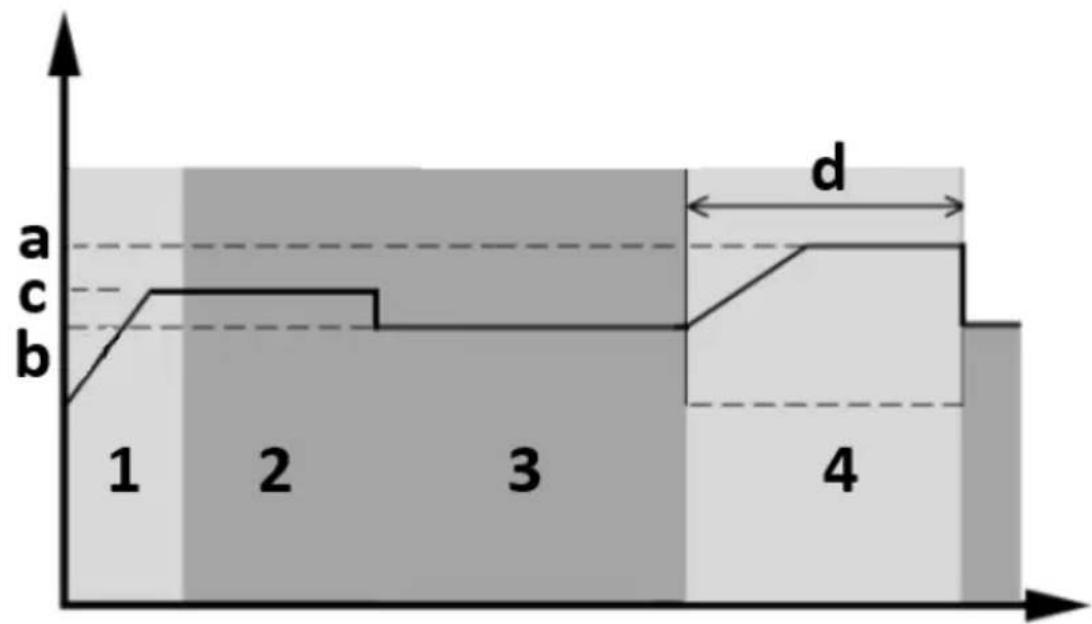

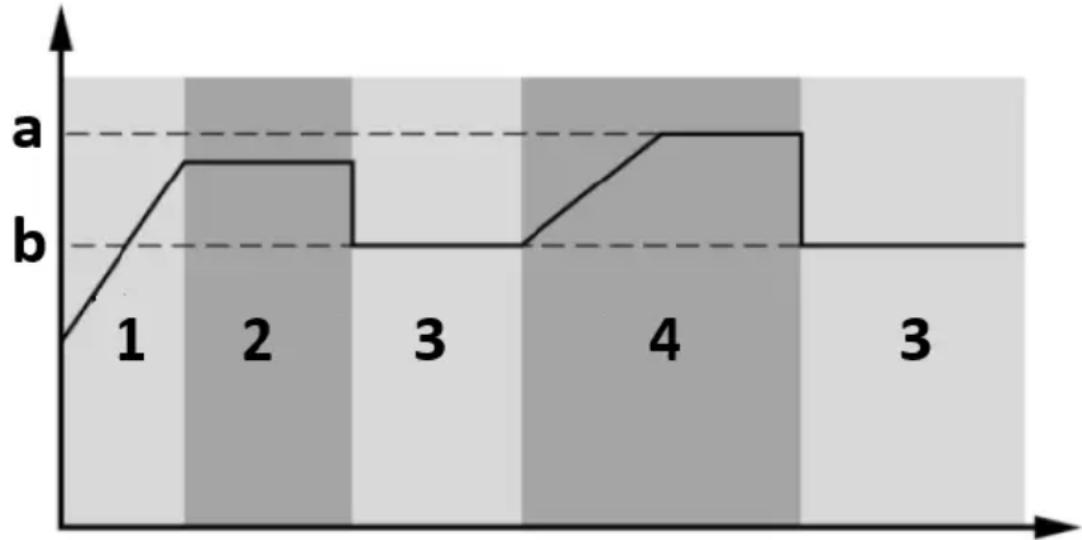

BESKRIVELSE AF BATTERIUDLIGNING

Udligningsfunktionen er tilføjet i laderegulatoren. Det vender opbygningen af negative kemiske effekter som lagdeling, en tilstand, hvor syrekoncentrationen er større i bunden af batteriet end i toppen. Udjævning hjælper også med at fjerne sulfatkristaller, der kan have ophobet sig på pladerne. Hvis det ikke kontrolleres, vil denne tilstand, der kaldes sulfatering, reducere batteriets samlede kapacitet. Derfor anbefales det at udligne batteriet med jævne mellemrum.

• Anvendelse af udligningsfunktionen:

Batteriudligningsfunktionen i LCD-overvågningens indstillingsprogram 30 skal først aktiveres. Derefter skal denne funktion i enheden anvendes med en af følgende metoder:

a) Indstilling af udligningsinterval i program 35.
b) Aktiv udligning med det samme i program 36.

- Hvornår skal man udligne?

Når det indstillede udligningsinterval (batteriets udligningscyklus) er nået, eller udligningen er aktiv med det samme, begynder controlleren at gå ind i udligningsfasen i float-fasen.

a) Udlign spændingen
b) Flydespænding
1. Bulk
2. Absorption
3. Flyder
4. Udligne

• Udlign opladningstid og timeout

I udligningsfasen vil controlleren levere strøm til at oplade batteriet så meget som muligt, indtil batterispændingen stiger til batteriets udligningsspænding. Derefter anvendes konstantspændingsregulering for at opretholde batterispændingen på batteriets udligningsspænding. Batteriet vil forblive i udligningsfasen, indtil den indstillede udligningstid for batteriet er nået.

a) Udlign spændingen
b) Flydespænding
c) Absorptionsspænding
d) Udlign opladningstiden

1. Bulk
2. Absorption
3. Flyder
4. Udligne

Men i udligningsfasen, når batteriets udligningstid er udløbet, og batterispændingen ikke stiger til batteriets udligningsspændingspunkt, vil laderens controller forlænge batteriets udligningstid, indtil batterispændingen opnår batteriets udligningsspænding. Hvis batterispændingen stadig er lavere end batteriets udligningsspænding, når tidsindstillingen for batteriets udligning er overskredet, stopper laderegulatoren udligningen og vender tilbage til floatstadiet.

a) Udlign spændingen
b) Flydespænding
c) Absorptionsspænding
e) Timeout for udligning af opladning

1. Bulk
2. Absorption
3. Flyder
4. Udligne

FEJLREFERENCEKODER

Fejlkode	Betydning	Vist ikon
01	Ventilatoren er låst, når inverteren er slukket.
02 For høj temperatur.
03	Batterispændingen er for høj.
04	Batterispændingen er for lav
05	Kortsluttet udgang eller for høj temperatur registreres af interne konverterkomponenter.
06	Udgangsspændingen er unormal (for

	1000VA/2000VA-modeller).
	Udgangsspændingen er for høj (for 4000VA-modellen).
07	Timeout for overbelastning.
08	Busspændingen er for høj.
09	Bus-softstart mislykkedes.
11 Hovedrelæet svigtede.
51	Overstrøm eller overspænding.
52 Busspændingen er for lav.
53	Softstart af inverter mislykkedes.
55	Over DC-spænding i AC-udgang.
56	Batteriforbindelsen er åben.
57 Strømsensoren fejlede.
58	Udgangsspændingen er for lav.
Bemærk: Fejlkoderne 51, 52, 53, 55, 56, 57 og 58 er kun tilgængelige i 4000VA-modellen.

ADVARSELSINDIKATOR

Advarselskode	Betydning	Lydalarm	Ikonet blinker
01	Ventilatoren er låst, när inverteren er tændt.	Bip tre gange hvert sekund.
03	Batteriet er overopladet	Bip en gang hvert sekund
04	Lavt batteriniveau.	Bip en gang hvert sekund.
07 Overbelastning.		Bip én gang hvert 0,5 sekund.
10	Nedregulering af udgangseffekt	Bip to gange hvert 3. sekund

OMTRENTLIG TIDSPLAN FOR BACK-UP

Model	Belastning (VA)	Backup-tid ved 24VDC 100Ah (min)	Backup-tid ved 24VDC 200Ah (min)
1000VA	100	766	1610
	200	335	766
	300	198	503
	400	139	339
	500	112	269
	600	95	227
	700	81	176
	800	62	140
	900	55	125
	1000	50	112
2000VA	200	766	1610
	400	335	766
	600	198	503
	800	139	339
	1000	112	269
	1200	95	227
	1400	81	176
	1600	62	140
	1800	55	125
	2000	50	112
Model Belastning (VA)		Backup-tid ved 48VDC 100Ah (min)	Backup-tid ved 48VDC 200Ah (min)
5000VA	500	618	1288
	1000	268	613
	1500	158	402
	2000	111	271
	2500	90	215
	3000	76	182
	3500	65	141
	4000	50	112
	4500	44	100
	5000	40	90

a) Tag stikket ud af stikkontakten, og lad apparatet køle helt af, før du udskifter tilbehør, eller hvis apparatet ikke er i brug.

- Vent på, at de roterende elementer stopper.

b) Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.

c) Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.

d) Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.

e) Der må ikke trænge vand ind i apparatet gennem ventilationsåbningerne i apparatets kabinet.

f) Rengør ventilationsåbningerne med en børste og trykluft.

g) Enheden skal inspiceres regelmæssigt for at kontrollere dens tekniske effektivitet og opdage eventuelle skader.

h) Brug en blød klud til rengøring.

i) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.

j) Rengør ikke enheden med syreholdige stoffer, midler til medicinske formål, fortynder, brændstof, olie eller andre kemiske stoffer, da det kan beskadige enheden.

BORTSKAFFELSE AF BRUGT UDSTYR

Dette apparat må ikke bortskaffes i det kommunale affaldssystem. Aflever det på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på

produktet, brugsanvisningen og emballagen. Den plast, der er brugt til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

PROBLEML∅SNING

Problem	LCD/LED/Buzer	Mulig årsag	Løsning
Enheden slukker automatisk under opstartsproces sen.	LCD/LED og buzzer vil være aktive i 3 sekunder og derefter slukke helt/	Batterispændingen er for lav (<1,91 V/celle).	1. Genoplad batteriet.2. Udskift batteriet.
Ingen reaktion efter tænding.	Ingen indikation	1. Batterispændingen er alt for lav (<1,4 V/celle).2. Batteripolarite ten er forbundet omvendt.	1. Kontrollér, at batterier og ledninger er tilsluttet korrekt.2. Genoplad batteriet.3. Udskift batteriet.
Der er strøm, men enheden fungerer i batteritilstand.	Indgangsspændingen vises som 0 på LCD-skærmen, og den grønne LED blinker.	Indgangsbeskyttel sen er udløst.	Tjek, om vekselstrømsafbryder en er udløst, og om vekselstrømsledningerne er tilsluttet korrekt.
	Den grønne LED blinker.	Utilstrækkelig kvalitet af vekselstrøm (landstrøm eller generator).	1. Tjek, om AC-ledningerne er for tynde og/eller for lange.2. Kontrollér, om generatoren (hvis den anvendes) fungerer korrekt, eller om indstillingen af indgangsspændingsområdet er korrekt (UPS→Appliance).
	Den grønne LED blinker.	Indstil "Solar first" som prioritet for udgangskilden.	Skift outputkildeprioritet til Utility først.
Når enheden er tændt, tændes og slukkes det interne relæ gentagne gange.	LCD-displayet og lysdioderne blinker.	Batteriet er frakoblet.	Kontroller, om batteriledningerne er tilsluttet korrekt.
Summeren bipper kontinuerligt, og den røde LED er tændt.	Fejlkode 07	Overbelastningsfe jl. Inverteren er overbelastet 110 %, og tiden er gået.	Reducer den tilsluttede belastning ved at slukke for noget udstyr.
	Fejlkode 05	Udgang kortsluttet	Kontrollér, at ledningerne er tilsluttet korrekt, og fjern unormal belastning.
		Temperatur på intern konverterkomponent er over ^1200^ (kun tilgængelig for 1000VA/2000VA-modeller)	Kontroller, om enhedens luftstrøm er blokeret, eller om omgivelsestemperatur en er høj.
	Fejlkode 02	Den internetemperatur i inverterkomponenten er over ^1000^ .
	Fejlkode 03	Batteriet er overopladet.	Returner til servicereparation.
		Batterispændingen er for høj.	Kontrollér, om batteriernes specifikationer og antal opfylder kravene.
	Fejlkode 01	Ventilatorfejl.	Udskift blæseren.
	Fejlkode 06/58	Output unormalt (inverterspænding under 190VAC eller højere end 260VAC).	1. Reducer den tilsluttede belastning.2. Returner til servicereparation.
	Fejlkode 08/09/53/57	Intern komponent fejlede.	Tilbage til service reparation.
	Fejlkode 51	Overstrøm eller overspænding.	Genstart enheden, hvis fejlen opstår igen, bedes du returnere den til reparation.
	Fejlkode 52	Busspændingen er for lav.
	Fejlkode 55	Udgangsspænding en er ubalanceret.
	Fejlkode 56	Batteriet er ikke tilsluttet ordentligt, eller sikringen er brændt over.	Hvis batteriet er tilsluttet korrekt, bedes du returnere det til reparation.

e) Sørg for at ledningene er godt tilkoblet.

a) Fjern isolasjonshylse 10 mm for positive og negative ledere.
b) Kontroller riktig polaritet på tilkoblingskabelen fra PV-moduler og PV-inngangskontakter. Koble deretter den positive polen (+) på tilkoblingskabelen til den positive polen (+) på PV-inngangskontakten. Koble den negative polen (-) på tilkoblingskabelen til den negative polen (-) på PV-inngangskontakten.

c) Sørg for at ledningene er godt tilkoblet.

SLUTTMONTERING
