Produkttyp	Ångtvätt
Märke	Kärcher
Modell	SC 3 Deluxe EasyFix Premium
Strömförsörjning	220-240 V, 50-60 Hz, 1900 W
Maximalt arbetstryck	0,35 MPa
Uppvärmningstid	Cirka 30 sekunder
Kontinuerlig ångflöde	40 g/min
Maximalt ångflöde	100 g/min
Vattenbehållare kapacitet	1 liter
Vikt (utan tillbehör)	3,3 kg
Mått (L x B x H)	361 x 250 x 282 mm
Skyddsklass	I
Skyddstyp	IPX4
Ingående tillbehör	Golvmunstycke, handmunstycke, rundborste (liten och stor), strålmunstycke, Power-munstycke, fogborste, moppskena, mikrofibertrasor (2x för golv, 1x för handmunstycke), förlängningsrör (2 st), avkalkningspatron
Funktioner	Dubbelt ångflöde (maximalt och reducerat), barnsäkerhet, automatisk pumpstopp vid vattenbrist, indikatorlampa för byte av avkalkningspatron
Underhåll	Tvätt av mikrofibertrasor max 60°C, byte av avkalkningspatron enligt indikator
Garanti	Enligt landets villkor, material- och tillverkningsfel täcks

Vanliga frågor - SC 3 Deluxe EasyFix Premium Kärcher

Hur startar jag apparaten?

Fyll vattenbehållaren med 1 liter dricksvatten. Anslut apparaten, slå på den med på/av-knappen. LED-lampan blir fast grön efter ca 30 sekunder. Tryck på ångpådraget efter att ha ställt in önskat flöde. Rikta först handtaget mot en trasa för att få jämn ånga.

Hur ställer jag in vattenhårdheten?

Stäng av apparaten. Håll på/av-knappen intryckt i 6 sekunder tills patronindikatorn blinkar (pulser motsvarande aktuell hårdhet). Använd flödesknapparna för att ändra nivå (I till IV). Håll knappen intryckt i 4 sekunder för att spara. Kontakta din vattenleverantör för att ta reda på den lokala hårdheten.

När och hur byter jag avkalkningspatronen?

Byt den när den röda indikatorlampan blinkar eller lyser konstant. Stäng av apparaten, ta bort den gamla patronen, sätt i en ny. Återställ genom att trycka samtidigt på knapparna för max- och reducerat flöde tills indikatorn släcks. Låt värmas upp och avlufta genom att trycka på ångpådraget i 30 sekunder.

Vad gör jag om LED-stapeln blinkar rött?

Detta indikerar vattenbrist eller skydd mot torrkörning. Stäng av och slå på apparaten igen. Kontrollera att avkalkningspatronen sitter ordentligt och att behållaren har tillräckligt med vatten. Fyll på vid behov.

Kan man använda rengöringsmedel med denna apparat?

Nej, apparaten är konstruerad för att rengöra endast med ånga. Tillsätt aldrig rengöringsmedel, parfym eller andra tillsatser i vattnet, eftersom det kan skada apparaten.

Hur rengör jag golven effektivt?

Sopa eller dammsug först. Fäst en mikrofibertrasa på golvmunstycket. Anslut förlängningsrören till ånghandtaget. Ställ in maximalt ångflöde och gå långsamt över smutsiga ytor. För mattor, använd moppskenan med reducerat ångflöde.

Avkalkar apparaten sig automatiskt?

Ja, den inbyggda avkalkningspatronen absorberar kalk från vattnet. Det är inte nödvändigt att avkalka manuellt. Byt bara patronen när indikatorn ber dig.

Hur förvarar jag apparaten efter användning?

Stäng av och dra ur kontakten. Tryck på ångpådraget för att släppa ut resttryck. Töm behållaren om apparaten inte används på mer än 2 månader. Häng golvmunstycket i hållaren, rulla ihop sladden och förvara tillbehören i facket. Förvara på en torr och frostfri plats.

Vad gör jag om det kommer lite eller ingen ånga?

Kontrollera att avkalkningspatronen sitter ordentligt och att behållaren är fylld. Om patronen är ny, håll ångpådraget intryckt i upp till 30 sekunder för att lufta. Se till att barnsäkerheten inte är aktiverad (skjut den framåt). Om bytesindikatorn lyser, byt patronen.

Kan jag rengöra fönster med denna apparat?

Ja, använd handmunstycket med mikrofiberöverdrag. Rikta ångan på avstånd för att undvika termisk chock på glaset. Torka sedan av med en skrapa eller torr trasa. Var försiktig med tätade fönsterkanter.

BRUKSANVISNING SC 3 Deluxe EasyFix Premium Kärcher

⑨ Nettilslutningsledning med netstik

⑩ Damppistol

⑪ Damphåndtag

⑫ Opläsningstast

⑬ Børnesikring

⑭ Dampslange

15 Punktstråledyse

16 Rundbørste

1. Skub händdysen som punktstråledysen på damppistolen.

Figur C

Apparatet er alltid stilt inn på den maksimale dampengden när apparatet slås på.

1. Ta avkalkingspatronen ut av apparatet.

Figur N

Oppbevare apparatet

1. Skyv nåledysen på damppistolen.

Figur C

Rundbørste (liten)

Kontrollampeindikator på slutten av brukstiden

Kontrollampen på avkalkingspatronen viser när avkalkingspatronen må byttes ut:

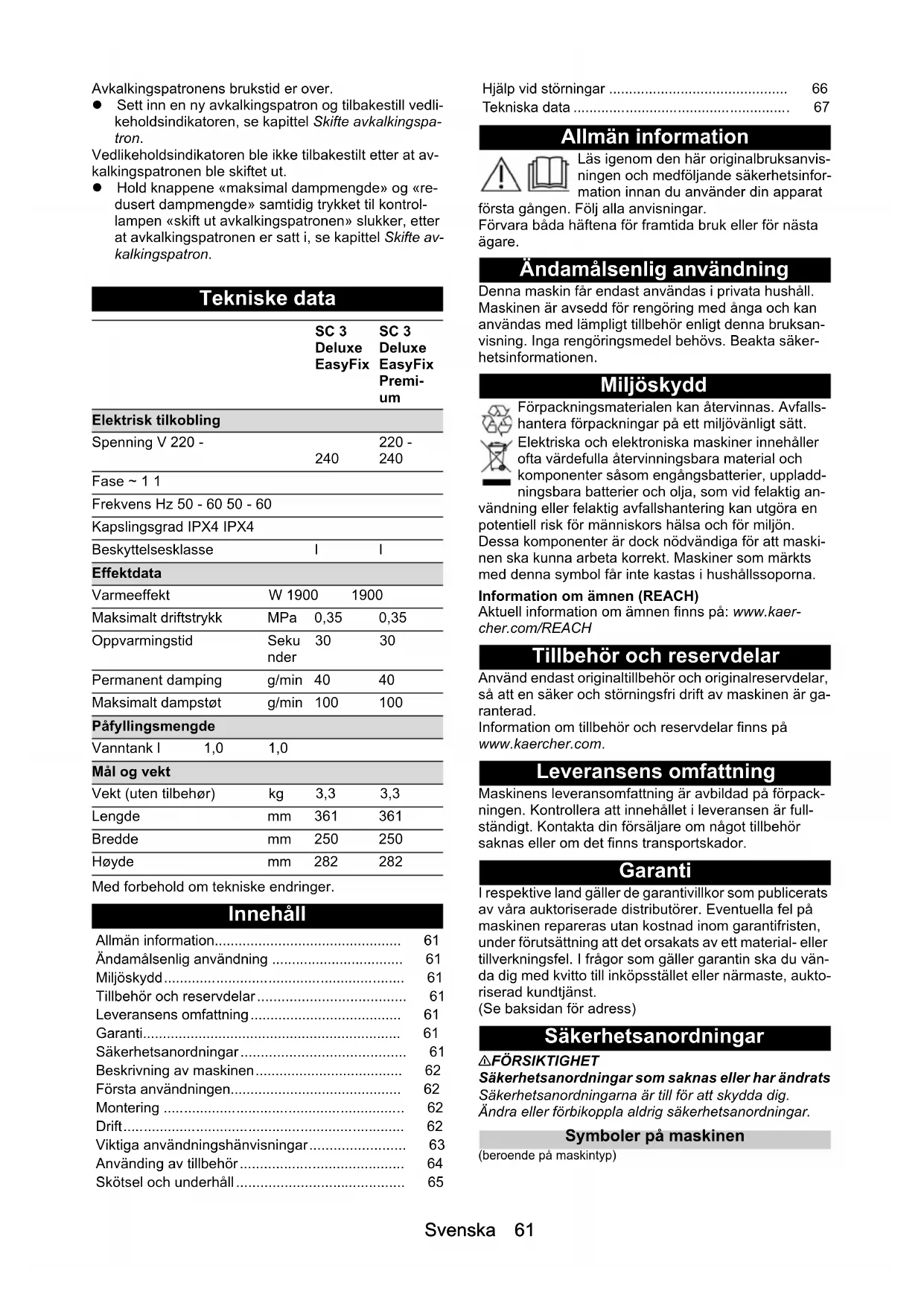

Allmän information	61
Ändamålsenlig användning	61
Miljöskydd	61
Tillbehör och reservdelar	61
Leveransens omfattning	61
Garanti	61
Säkerhetsanordningar	61
Beskrivning av maskinen	62
Första användningen	62
Montering	62
Drift	62
Viktiga användningshänvisningar	63
Använding av tillbehör	64
Skötsel och underhåll	65

Hjälp vid störningar 66

Tekniska data 67

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

första gången. Följ alla anvisningar.

Förvara båda häftena för framtida bruk eller för nästa ägare.

Ändamålsenlig användning

Denna maskin får endast användas i privata hushåll. Maskinen är avsedd för rengöring med ånga och kan användas med lämpligt tillbehör enligt denna bruksanvisning. Inga rengöringsmedel behövs. Beakta säkerhetsinformationen.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an-

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön.

Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

(Se baksidan för adress)

Säkerhetsanordningar

⚠FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig.

Ändra eller förbikoppla aldrig säkerhetsanordningar.

Symboler på maskinen

(beroende på maskintyp)

	Risk för brännskador, maskinytan värms upp under drift
	Skållningsrisk på grund av ånga
	Läs igenom bruksanvisningen

Tryckregulator

Om det uppstår ett onormalt högt tryck vid fel släpps det ut i omgivningen av en säkerhetsventil.

Smältsäkring

Smältsäkringen förhindrar att maskinen överhettas. Om maskinen överhettas kopplar smältsäkringen från maskinen från elnätet.

Kontakta den ansvariga kundtjänsten hos KÄRCHER innan du tar maskinen i drift igen.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell, se förpackning.

Bilder se grafiksida.

Bild A

① Avkalkningspatron
② Pä-/Av-knapp
③ Minskad ångmängd
④ Kontrollampa röd - byte av avkalkningspatron.
⑤ Maximal ångmängd
⑥ Tillbehörsfack
⑦ Parkeringshållare för golvmunstycke
⑧ Bärhandtag
⑨ Nätkabel med nätkontakt
⑩ Ångpistol
⑪ Ångspak
⑫ Upplåsningsknapp
⑬ Barnspärr
⑭ Ångslang
⑮ Punktstrålmunstycke
16 Rundborste
⑰ **Stor rundborste
18 **Powermunstycke
⑲ Fogborste
20 Handmunstycke
21 Mikrofiberöverdrag för handmunstycke
22 Förlängningsrör (2 st.)
23 Upplåsningsknapp
24 Golvmunstycke
25 Kardborrskena
26 Mikrofibergolvduk (1 st.)

27 ** Mattrengörare
28 ** Mikrofibergolvduk (2 st.)

** SC 3 Deluxe EasyFix Premium

Första användningen

OBSERVERA

Maskinskada på grund av kalk

Avkalkningspatronen fungerar bara optimalt om den anpassas till den lokala vattenhärdheten före den första användningen.

Ställ in maskinen på den lokala vattenhärdheten.

Ställ in maskinen på den nya vattenhärdheten om maskinen används i ett nytt område (t.ex. efter flytt)

1. Sätt in avkalkningspatronen i öppningen och tryck till den tills den sitter fast.

Bild B

1. Ställ in vattenhärdheten, se kapitel Ställa in vattenhärdheten.

Montering

Montera tillbehör

1. Skjut på öppna änden hos tillbehöret på ångpistolen ända tills ångpistolens upplåsningsknapp snäpper fast.

Bild C

1. Skjut på den öppna änden hos tillbehöret på punktstrålmunstycket.

Bild D

1. Anslut förlängningsrören till ångpistolen.

a Skjut på det 1:a förlängningsröret på ångpistolen ända tills ångpistolens upplåsningsknapp snäpper fast.

Förbindningsröret är anslutet.

b Skjut på det 2:a förlängningsröret på det 1:a förlängningsröret.

Förbindningsrören är anslutna.

Bild E

1. Skjut på tillbehöret och/eller golvmunstycket på förlängningsrörets fria ände.

Bild F

Tillbehöret är anslutet.

Ta av tillbehör

1. Skjut tillbaka barnspärren.

Ångspaken är spärrad.

1. Tryck på upplåsningsknappen och dra isär delarna. Bild G

Drift

Fylla på vatten

Vattentanken kan när som helst fyllas på.

OBSERVERA

Skador på enheten

Olämpligt vatten kan täppa till munstyckena eller skada vattennivåindikatorn.

Fyll inte på kondensvatten från torktumlaren.

Fyll på uppsamlat regnvatten.

Fyll inte på rengöringsmedel eller andra tillsatser (t.ex. dofter).

1. Fyll på vattentanken med max. 1 l kranvatten.

Bild H

Slå på maskinen

OBSERVERA

Maskinskador på grund av felinställd vattenhärdhet

Avkalkningspatronen fungerar bara optimalt om den anpassas till den lokala vattenhärdheten. Om vattenhärdheten är felinställd kan maskinen kalka igen.

Anpassa maskinen till den lokala vattenhärdheten före den första användningen, se kapitel Ställa in vattenhärdheten.

Hänvisning

Vid den första ångningen efter att avkalkningspatronen har tagits ut och satts in igen kan ångstöten vara svag eller ojämn, och dessutom kan det sippra ut enstaka vattendroppar. Maskinen behöver en kort inkörningsperiod så att avkalkningspatronen kan fyllas med vatten. Mängden utströmmande ånga ökar hela tiden och efter ca 30 Sekunder är den maximala ångmängden uppnådd.

1. Ställ apparaten på ett stabilt underlag.
2. Anslut nätkontakten till eluttaget.
3. Tryck på På-/Av-knappen.

Bild I

1. Lysdiodslisten lyser röd och slocknar långsamt.

2. Efter ca 30 sekunder lyser lysdiodslisten konstant grön.Maskinen är nu driftklar.

Bild J

Reglera ångmängd

Med valkontakten för ångmängd regleras den utströmmande ångmängden. Valkontakten för ångmängd har 3 lägen:

Bild K

	Maximal ångmängd
	Minskad ångmängd
	Ingen ånga – barnspärrHänvisningI detta läge kan ångspaken inte manöv-reras.

Hänvisning

När maskinen sätts på är alltid maximal ångmängd inställd.

1. Ställ först in ångmängden och tryck sedan in ångspaken.
2. Före rengöringen av ångpistolen ska den riktas mot en duk tills ett jämnt ångflöde strömmar ut.

Fylla på vatten

Vid vattenbrist blinkar lysdiodslisten rött i snabb följd. För en konstant ångeffekt måste vattnet vara fyllt över locket på avkalkningspatronen. Avkalkningspatronen ska sitta kvar i maskinen medan man fyller på vatten.

Hänvisning

Maskinen är utrustad med ett torrkörningsskydd för pumpen. Om pumpen torrkörs under en längre tid, t.ex. för att avkalkningspatronen inte är korrekt isatt, stängs pumpen av och den röda kontrollampan för vattenbrist blinkar.

För att kunna fortsätta använda maskinen måste maskinen stängas av och sättas på igen. Det är viktigt att patronen sätts i korrekt och att det finns tillräckligt med vatten i vattentanken.

1. Fyll vattentanken över locket till avkalkningspatronen med högst 1 liter kranvatten. Lysdiodslisten lyser konstant grön.

Avbryta drift

För att spara energi rekommenderar vi att maskinen stängs av vid driftpauser på över 20 minuter.

1. Tryck på På-/Av-knappen.

Stänga av maskinen

1. Tryck på På-/Av-knappen.

Bild L

Maskinen är avstängd.

1. Tryck på ångspaken tills det inte kommer ut någon ånga mer.

Bild M

Nu är ångbehållaren trycklös.

1. Skjut tillbaka barnspärren.

Ångspaken är spärrad.

Maskinskada på grund av vattenröta

Om maskinen inte tas i drift på mer än två månader kan vattnet i tanken ruttna.

Töm vattentanken före driftuppehåll.

1. Ta ut avkalkningspatronen ur maskinen.

Bild N

Förvara maskinen

1. Haka fast golvmunstycket i parkeringshållaren. Bild O
2. Anslut förlängningsrören till den stora hållaren för tillbehör.
3. Anslut handmunstycket och punktstrålmunstycket till ett förlängningsrör vardera.
4. Linda upp kabeln och lägg den i tillbehörsfacket.
5. Förvara den lilla rundborsten och powermunstycket i tillbehörsfacket.
6. Förvara ångslangen i tillbehörsfacket. Bild P
7. Förvara maskinen på en torr och frostsäker plats.

Viktiga användningshänvisningar

Rengöring av golvytor

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den fuktiga rengöringen.

Innan apparaten används ska man alltid undersöka om textilmaterialet tål ångan genom att spruta på undanskymt ställe: Spruta på ånga, låt torka och undersök sedan om färg eller form har förändrats.

Vax, möbelpolish, laminering eller färg kan lossna, eller lim lossna från kanter, på grund av ångan.

Rikta inte ånga mot limmade kanter eftersom limmet kan lossna.

Använd inte apparaten för rengöring av oförseglat trä- eller parkettgolv.

Använd inte apparaten för rengöring av lackerade eller laminerade ytor som t.ex. köks- och andra möbler, dörrar eller parkett.

1. Vid rengöring av dessa ytor, ånga en trasa och torka av ytan.

Glasrengöring

OBSERVERA

Sprucket glas och skadad yta

Ånga kan skada förseglade ställen på fönsterkarmen och vid låga yttertemperaturer orsaka spänningar i fönsterrutorna, som i sin tur kan medföra att glaset spricker. Rikta inte ånga mot förseglade ställen på fönsterkar- men.

Värm upp fönsterrutorna vid läga yttertemperaturer genom att spruta lite ånga på hela glasytan.

- Rengör fönsterytan med handmunstycke och överdrag. Använd en fönsterskrapa för att dra bort vattnet eller torka ytan torr.

Använding av tillbehör

Ångpistol

Ångpistolen kan användas utan tillbehör för följande användningsområden:

• Ta bort mindre veck från hängande kläder: Spruta ånga på kläderna från ett avständ på 10–20 cm.
• Fuktig dammtorkning: Spruta lite ånga på ett tygstycke och torka av möblerna med det.

Punktstrålmunstycke

Punktstrålmunstycket lämpar sig för rengöring av svåråtkomliga ställen, fogar, armaturer, avlopp, tvättställ, WC-stolar, jalusier eller värmeelement. Ju närmare den smutsiga ytan munstycket befinner sig, desto kraftigare blir rengöringseffekten eftersom temperatur och ånga är som högst vid munstycksutloppet. Vid kraf-tiga kalkavlagringar kan ytan behandlas med ett lämpligt rengöringsmedel innan ångrengöringen utförs. Låt verka i ca 5 minuter och ånga av rengöringsmedlet.

1. Skjut på punktstrålmunstycket på ångpistolen. Bild C

Rundborste (liten)

Den lilla rundborsten lämpar sig för rengöring av hårt sittande smuts. Med borstning kan hårt sittande smuts avlägsnas lättare.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämpligt för rengöring av känsliga ytor.

1. Fäst den lilla rundborsten på punktstrålmunstycket. Bild D

Rundborste (stor)

Den stora rundborsten lämpar sig för rengöring av stora runda ytor, t.ex. tvättfat, duschkar, badkar, diskhoar.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämpligt för rengöring av känsliga ytor.

1. Fäst den stora rundborsten på punktstrålmunstycket. Bild D

Powermunstycke

Powermunstycket lämpar sig för rengöring av smuts samt urblåsning av hörn, fogar osv.

1. Montera powermunstycket på det punktstrålmunstycke som passar till rundborsten.

Bild D

Fogborste

1. Fogborsten används för rengöring av trånga springor, t.ex. mellan fönsternischer och fönsteröppnare i väggen.
   Bild D

Handmunstycke

Handmunstycket lämpar sig för rengöring av mindre tvättbara ytor, duschkabiner och speglar.

1. Skjut på handmunstycket på motsvarande sätt som punktstrålmunstycket på ångpistolen.

Bild C

1. Dra överdraget över handmunstycket.

Golvmunstycke

Golvmunstycket lämpar sig för rengöring av tvättbara vägg- och golvbeläggningar, t.ex. stengolv, kakel och PVC-golv.

OBSERVERA

Skador på grund av ånginverkan

Värme och genomfuktning kan leda till skador. Undersök värmebeständighet och ånginverkan på ett undanskymt ställe med minimal ångmängd innan du använder apparaten.

Hänvisning

Rengöringsmedelsrester eller behandlingsprodukter som finns på ytan som ska rengöras kan göra att det bildas ränder vid ångrengöringen, men de försvinner vid upprepad användning.

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den fuktiga rengöringen. Arbeta långsamt på kraftigt förorenade ytor, så att ångan har en längre verkningstid.

1. Anslut förlängningsrören till ångpistolen. Bild E

2. Skjut på golvmunstycket på förlängningsröret. Bild F

3. Fäst golvduken på golvmunstycket. a Lägg golvduken på golvet med kardborrbanden uppåt. b Tryck fast golvmunstycket lätt på golvduken. Bild Q Golvduken fastnar på golvmunstycket tack vare kardborrskenan.

Ta av golvduken

1. Sätt ena foten på golvdukens foithållare och lyft golvmunstycket uppåt.

Bild Q

Hänvisning

I början är golvtrasans kardborrband mycket starka och är därmed svåra att ta bort från golvmunstycket. När golvtrasan har använts några gånger och dessutom tvättats är den lättare att ta av från golvmunstycket och har uppnått optimal vidhäftningsförmåga.

Parkera golvmunstycke

1. Haka i golvmunstycket i parkeringshållaren vid arbetsuppehåll. Bild O

Mattrengörare

Mattrengöraren används för att fräscha upp mattor.

OBSERVERA

Skador på mattrengörare och matta

Föroreningar på mättrengöraren samt värme och genomfuktning kan medföra skador på mattan.

Kontrollera före användning värmebeständigheten och ångeffekten på mattan på ett diskret ställe med minsta ångmängd.

Följ mattillverkarens rengöringsinstruktioner.

Kontrollera att mattan har sugits och fläckar har tagits bort innan matrengöraren används.

Avlägsna eventuella vattenansamlingar (kondensat) i maskinen före användning och efter driftpauser genom avkokning till ett avlopp (utan golvduk/med tillbehör).

Använd mattrengöraren endast med golvduk på golvmunstycket.

Ångrenrör med låg ångnivå när du använder mattrengö-raren.

Rikta inte ångan kontinuerligt på ett enda ställe (max. 5 sekunder) för att förhindra kraftig fuktning och risker för skador på grund av temperaturinverkan.

Använd inte mattrengöraren på mattor med lång lugg.

Fästa mattrengöraren på golvmunstycket

1. Fäst golvduken på golvmunstycket, se kapitel Golvmunstycke.

Bild Q

1. För in golvmunstycket i mattrengöraren med lätt tryck tills det snäpper fast.

Bild R

1. Påbörja mattrengöringen.

Ta av mattrengöraren från golvmunstycket

⚠FÖRSIKTIGHET

Mattrengöraren kan värmas upp under rengöring med ånga.

Mattrengöraren får inte användas eller tas av barfota eller med öppna sandaler.

Mattrengöraren får endast användas eller tas av med lämpliga skor.

1. Tryck ned mattrengörarens fotreglage med skospetsen.

2. Lyft golvmunstycket uppåt.

Bild R

Skötsel och underhåll

Tömma vattentanken

OBSERVERA

Maskinskada på grund av vattenröta

Om maskinen inte tas i drift på mer än två månader kan vattnet i tanken ruttna.

Töm vattentanken före driftuppehåll.

1. Tryck på På-/Av-knappen. Maskinen är avstängd.

2. Dra ut nätkontakten ur eluttaget.

3. Ta av tillbehöret från sina hållare.

4. Ta ut avkalkningspatronen ur maskinen.

5. Töm vattentanken.

Bild S

Byta avkalkningspatron

OBSERVERA

Maskinskador och förkortad livslängd

Om avkalkningspatronen inte byts enligt bytesintervalen (indikeringens kontrollampa) kan maskinskador inträffa och maskinens livslängd förkortas.

Följ bytesintervallen (indikering kontrollampa).

Hänvisning

Bytesintervallen beror på den lokala vattenhärdheten.

Områden med härt vatten (t.ex. III/IV) har ett högre bytesintervall än områden med mjukt vatten (t.ex. I/II).

Indikering med kontrollampa när körtiden löper ut

Avkalkningspatronens kontrollampa indikerar när patronen måste bytas:

• 2 timmar innan körtiden upphör blinkar kontrollampan.
• 1 timme innan körtiden upphör blinkar kontrollampan snabbare.
• Om avkalkningspatronens gångtid har upphört lyser kontrollampan och lysdiodslisten konstant rött och pumpen stänger av sig själv för att undvika skador på maskinen.

Sätta in avkalkningspatron

OBSERVERA

Maskinskador

Om en förbrukad avkalkningspatron sätts in kan maskinen skadas.

Var försiktig så att du inte blandar ihop patronerna.

Hänvisning

Vid den första ångningen efter att avkalkningspatronen har tagits ut och satts in igen kan ångstöten vara svag eller ojämn, och dessutom kan det sippra ut enstaka vattendroppar. Maskinen behöver en kort inkörningsperiod så att avkalkningspatronen kan fyllas med vatten.

Mängden utströmmande ånga ökar hela tiden och efter ca 30 Sekunder är den maximala ångmängden uppnådd.

1. Tryck på Av-knappen.
   Maskinen är avstängd.
2. Ta ut avkalkningspatronen.
3. Sätt in en ny avkalkningspatron.
4. Tryck på På-knappen.
   Maskinen är på.
5. Tryck samtidigt på knapparna "Maximal ångmängd" och "Reducerad ångmängd" och håll in dem tills indikeringen "Byte av avkalkningspatron" slocknar. Detta innebär att återställningen är avslutad.
6. Låt maskinen värmas upp.
7. Håll ångspaken intryckt i ca 30 sekunder för att avlufta avkalkningspatronen.

Ställa in vattenhärdheten

OBSERVERA

Maskinskada på grund av kalk

Om avkalkningspatronen saknas och vattenhärdheten är felinställd kan maskinen kalka igen.

Arbeta alltid med avkalkningspatronen.

Ställ in maskinen på den lokala vattenhärdheten.

Ställ in maskinen på en annan vattenhårdhet om maskinen används i ett nytt område (t.ex. efter flytt).

Hänvisning

Kranvattnets hårdhet kan du få reda på hos ditt vattenverk eller hos kommunens tekniska avdelning.

Vattnets hårdhetsreglering förblir sparad tills en ny inställning görs, t.ex. efter flytt. Apparaten är fabriksinställd på den högsta vattenhärdheten (nivå IV).

Apparaten visar den inställda vattenhärdheten med blinkande impulser.

Vattenhärdhetsnivå och blinkande impulser

Hårdhet °dH		mmol/l	Antal blin-kande imp-pulser	Avstånd blinkan-de impul-ser
I mj	ukt 0 - 7 0	- 1,3 1x	4 sekun-
II m	edel 7 - 1	4 1,3 - 2,5	2x
III h	årt 1	4 - 21 2,5	- 3,8 3x
IV	mycket hårt	>21 >3,8	4x

Hänvisning

Avkalkningspatronens antikalkeffekt aktiveras så snart maskinen fylls med vatten och tas i drift. Kalk i vattnet tas upp av granulatet i avkalkningspatronen. Det behövs ingen ytterligare avkalkning.

Hänvisning

Granulatet i patronen kan få en annorlunda färg efter kontakt med vattnet. Detta beror på vattnets mineralhalt. Missfärgningen är ofarlig och har ingen negativ inverkan på apparaten, rengöringsarbetet eller avkalkningspatronens funktionssätt.

Hänvisning

Pausa inte mer än 15 sekunder under inställningen, eftersom apparaten annars ställer in sig på den senast valda vattenhärdheten eller på den högsta vattenhärdheten vid första idrifttagningen.

1. Kontrollera att apparaten är frånkopplad.

2. Håll På-/Av-knappen intryckt i 6 sekunder.

Bild K

1. Avkalkningspatronens kontrollampa blinkar och signalerar den inställda vattenhärdheten genom antalet impulser.

2. För att ställa in en lägre vattenhårdhetsnivå: Tryck upprepade gånger på knappen "Reducerad ångmängd".

3. För att ställa in en högre vattenhärdhetsnivå: Tryck upprepade gånger på knappen "Maximal ångmängd".

4. Släpp knappen "Reducerad ångmängd" resp. "Maximal ångmängd".

Den blinkande impulsen för den inställda vattenhårdheten visas.

1. Upprepa proceduren tills den önskade vattenhårdhetsnivån har uppnåtts.

Hänvisning

När valkontakten för ångmängd är intryckt visas inte den blinkande impulsen för vattenhärdhetsnivån.

1. Gör så här för att spara den inställda vattenhårdhetsnivån: Håll På-/Av-knappen intryckt i 4 sekunder. Avkalkningspatronens kontrollampa tänds.

Skötsel av tillbehöret

(tillbehör - beroende på leveransens omfattning)

Hänvisning

Mikrofiberdukarna är inte lämpade för torktumlaren.

Hänvisning

Följ anvisningarna på tvättmärket när du tvättar dukarna. Använd inget sköljmedel, så att dukarna kan ta upp smutsen bättre.

1. Tvätta golvdukar och överdrag med max. 60 °C i tvättmaskinen.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

△VARNING

Risk för elektriska stötar och brännskador

Medan apparaten är ansluten till elnätet eller inte har svalnat ännu är det farligt att avhjälpa störningar.

Låt apparaten svalna.

Lysdiodslisten blinkar rött

Pumpens torrkörningsskydd är aktiverat.

1. Stäng av och sätt på maskinen.

2. Kontrollera att avkalkningspatronen är korrekt isatt och att det finns tillräckligt med vatten i tanken.

Inget vatten i vattentanken.

1. Fyll på vattentanken, se kapitel Fylla på vatten.

Ångspaken går inte att trycka in

Ångspaken är säkrad med barnspärren.

- Skjut fram barnspärren.

Ångspaken är upplåst.

Ingen eller begränsad ånga trots tillräckligt med vatten i tanken

Avkalkningspatronen inte isatt eller felaktigt isatt.

- Sätt i avkalkningspatronen eller justera dess läge.

Avkalkningspatronen togs ut medan vatten fylldes på.

- Låt avkalkningspatronen sitta i medan maskinen fylls på.

En ny avkalkningspatron har satts i.

- Håll ångspaken konstant intryckt. Efter ca 30 sekunder ges full ångeffekt.

Röd kontrollampa "Byte av avkalkningspatron" lyser eller blinkar

Avkalkningspatronens körtid löper snart ut.

- Sätt i den nya avkalkningspatronen och återställs underhållsindikatorn, se kapitel Byta avkalkningspatron.

Underhållsindikatorn återställdes inte efter att avkalkningspatronen bytts ut.

- Tryck samtidigt på knapparna "Maximal ångmängd" och "Reducerad ångmängd" och håll in dem tills kontrollampan "Byte av avkalkningspatron" slocknar efter att avkalkningspatronen satts i, se kapitel Byta avkalkningspatron.

Lysdiodslisten lyser konstant röd och ingen ånga trots tillräckligt med vatten i tanken.

Avkalkningspatronens körtid har löpt ut.

- Sätt i den nya avkalkningspatronen och återställs underhållsindikatorn, se kapitel Byta avkalkningspatron.

Underhållsindikatorn återställdes inte efter att avkalkningspatronen bytts ut.

- Tryck samtidigt på knapparna "Maximal ångmängd" och "Reducerad ångmängd" och håll in dem tills kontrollampan "Byte av avkalkningspatron" slocknar efter att avkalkningspatronen satts i, se kapitel Byta avkalkningspatron.

Tekniska data

	SC 3 Deluxe EasyFix		SC 3 Deluxe EasyFix Premium
Elanslutning
Spänning V 220 -		240	220 - 240
Fas ~ 1 1
Frekvens Hz 50 - 60 50 - 60
Kapslingsklass IPX4 IPX4
Skyddsklass	I	I
Effektdata
Värmeeffekt	W 1900	1900
Max. driftstryck	MPa	0,35	0,35
Uppvärmningstid	Sek-under	30	30
Kontinuerlig ånga	g/min	40	40
Max. ångstöt	g/min	100	100
Påfyllningsmängd
Vattentank	I	1,0	1,0
Mått och vikter
Vikt (utan tillbehör)	kg	3,3	3,3
Längd	mm	361	361
Bredd	mm	250	250
Höjd	mm	282	282

Med förbehåll för tekniska ändringar.

Sisältö
