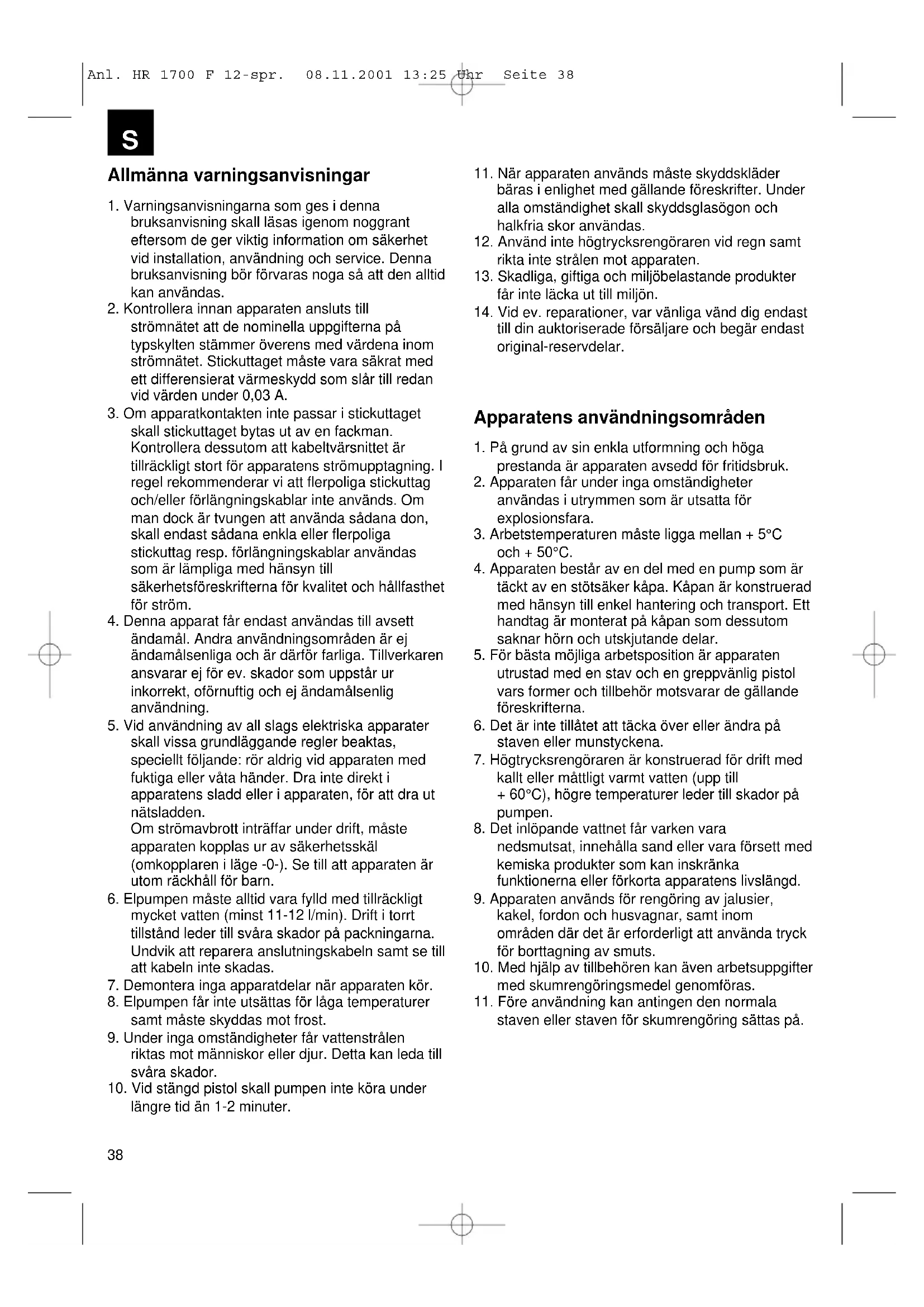

Allmänna varningsanvisningar

1. Varningsanvisningarna som ges i denna bruksanvisning skall läsas igenom noggrant eftersom de ger viktig information om säkerhet vid installation, användning och service. Denna bruksanvisning bör förvaras noga så att den alltid kan användas.
2. Kontrollera innan apparaten ansluts till strömnätet att de nominella uppgifterna på typskylten stämmer överens med värdena inom strömnätet. Stickuttaget måste vara säkrat med ett differensierat värmeskydd som slår till redan vid värden under 0,03 A.
3. Om apparatkontakten inte passar i stickuttaget skall stickuttaget bytas ut av en fackman. Kontrollera dessutom att kabeltvärsnittet är tillräckligt stort för apparatens strömupptagning. I regel rekommenderar vi att flerpoliga stickuttag och/eller förlängningskablar inte används. Om man dock är tvungen att använda sådana don, skall endast sådana enkla eller flerpoliga stickuttag resp. förlängningskablar användas som är lämpliga med hänsyn till säkerhetsföreskrifterna för kvalitet och hållfasthet för ström.
4. Denna apparat får endast användas till avsett ändamål. Andra användningsområden är ej ändamålsenliga och är därför farliga. Tillverkaren ansvarar ej för ev. skador som uppstår ur inkorrekt, oförnuftig och ej ändamålsenlig användning.
5. Vid användning av all slags elektriska apparater skall vissa grundläggande regler beaktas, speciellt följande: rör aldrig vid apparaten med fuktiga eller våta händer. Dra inte direkt i apparatens sladd eller i apparaten, för att dra ut nätsladden. Om strömavbrott inträffar under drift, måste apparaten kopplas ur av säkerhetsskäl (omkopplaren i läge -0-). Se till att apparaten är utom räckhåll för barn.
6. Elpumpen måste alltid vara fylld med tillräckligt mycket vatten (minst 11-12 l/min). Drift i torrt tillstånd leder till svåra skador på packningarna. Undvik att reparera anslutningskabeln samt se till att kabeln inte skadas.
7. Demontera inga apparatdelar när apparaten kör.
8. Elpumpen får inte utsättas för läga temperaturer samt måste skyddas mot frost.
9. Under inga omständigheter får vattenstrålen riktas mot människor eller djur. Detta kan leda till svåra skador.

10. Vid stängd pistol skall pumpen inte köra under längre tid än 1-2 minuter.

11. När apparaten används måste skyddskläder bäras i enlighet med gällande föreskrifter. Under alla omständighet skall skyddsglasögon och halkfria skor användas.

12. Använd inte högtrycksrengöraren vid regn samt rikta inte strålen mot apparaten.
13. Skadliga, giftiga och miljöbelastande produkter får inte läcka ut till miljön.
14. Vid ev. reparationer, var vänliga vänd dig endast till din auktoriserade försäljare och begär endast original-reservdelar.

Apparatens användningsområden

1. På grund av sin enkla utformning och höga prestanda är apparaten avsedd för fritidsbruk.
2. Apparaten får under inga omständigheter användas i utrymmen som är utsatta för explosionsfara.
3. Arbetstemperaturen måste ligga mellan + 5°C och + 50°C.

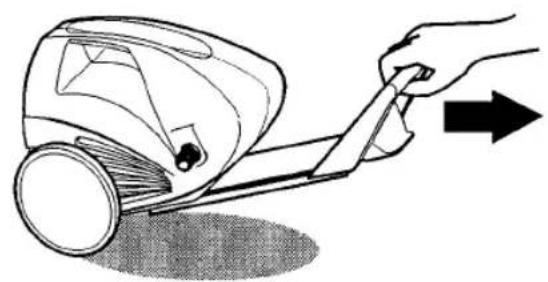

4. Apparaten består av en del med en pump som är täckt av en stötsäker käpa. Kåpan är konstruerad med hänsyn till enkel hantering och transport. Ett handtag är monterat på käpan som dessutom saknar hörn och utskjutande delar.
5. För bästa möjliga arbetsposition är apparaten utrustad med en stav och en greppvänlig pistol vars former och tillbehör motsvarar de gällande föreskrifterna.
6. Det är inte tillåtet att täcka över eller ändra på staven eller munstyckena.
7. Högtrycksrengöraren är konstruerad för drift med kallt eller måttligt varmt vatten (upp till + 60°C), högre temperaturer leder till skador på pumpen.
8. Det inlöpande vattnet får varken vara nedsmutsat, innehålla sand eller vara försett med kemiska produkter som kan inskränka funktionerna eller förkorta apparatens livslängd.

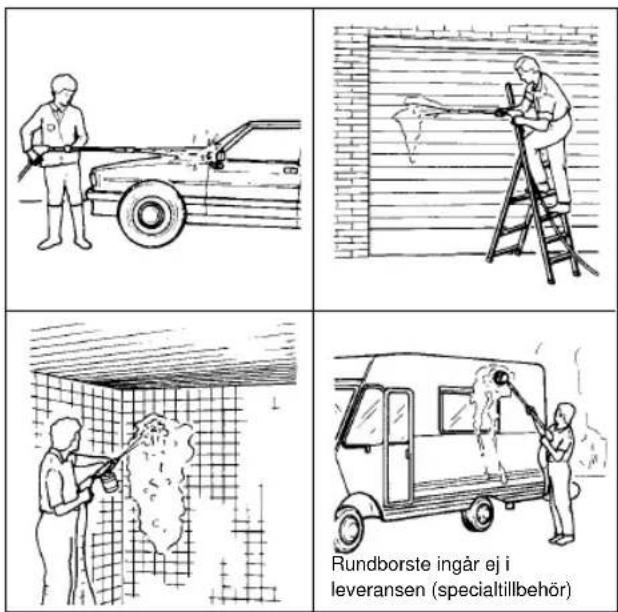

9. Apparaten används för rengöring av jalusier, kakel, fordon och husvagnar, samt inom områden där det är erforderligt att använda tryck för borttagning av smuts.
10. Med hjälp av tillbehören kan även arbetsuppgifter med skumrengöringsmedel genomföras.
11. Före användning kan antingen den normala staven eller staven för skumrengöring sättas på.

S

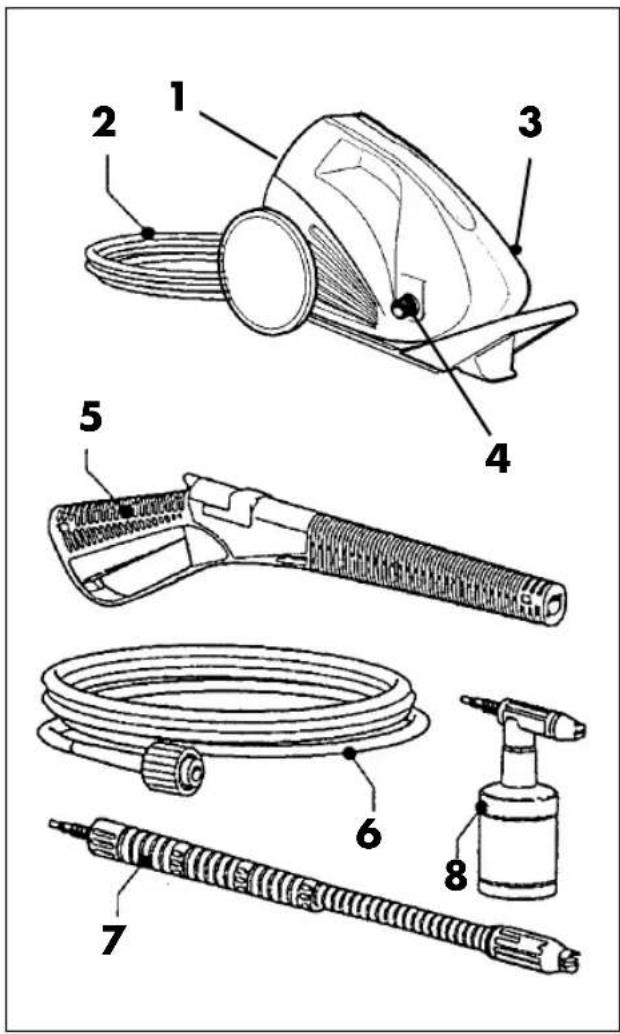

Konstruktionsöversikt

1. Till-från-kopplare
2. Anslutningskabel med nätkontakt
3. Vattenutlopp
4. Vatteninlopp + filter
5. Pistol
6. Högtrycksslang
7. Stav
8. Skumsprutningsbehållare

1. Huvudomkopplaren måste stå i läge " -0- "
2. Vattentilloppsslangen (pos. 2) måste vara ansluten till öppningen INLET (pos. 4). En slang med en minimikapacitet på 15 bar samt en innerdiameter på minst 13 mm (1/2") måste användas.
3. Sätt på staven på pistolen.
4. Anslut högtrycksslangen (pos. 5) till öppningen OUTLET (pos. 6). Vattentemperaturen får vid kontinuerlig drift inte ligga högre än + 60°C.
5. Öppna vattenkranen (pos. 3)
6. Tryck in pistolavtryckaren (pos. 7) tills vattnet börjar att sippra ut ur staven så att ev. rester spolas ut ur ledningarna.
7. Sätt i nätkontakten i stickuttaget (pos. 8)
8. Koppla in apparaten genom att ställa omkopplaren i läge " -I- ". Tryck in pistolens avtryckare innan du slår på apparaten. På så sätt underlättas starten, vilket är skonsammare för apparaten.

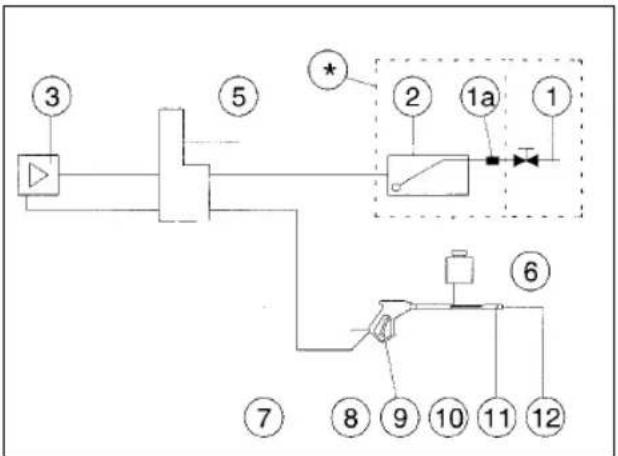

Vattenanslutningsschema

* Dessa komponenter kan inte levereras.

1 Vatteninlopp
1a Återloppsspärr eller backventil med rörventilation
2 Mellanbehållare
3 Högtrycksvattenpump
5 Tryckventil
6 Rengöringsmedelbehållare
7 Högtrycksslang
8 Pistol
9 Pistolavtryckare
10 Stav
11 Munstyckshuvud
12 Munstycke

Korrekt användning av apparaten

Högtrycksrengöraren måste ställas upp på en plan och säker yta.

Vid all slags användning av apparaten rekommenderar vi dig att ha rätt användarposition: en hand på pistolen och den andra handen på staven.

Vattenstrålen får aldrig riktas mot elektriska ledningar eller mot apparaten.

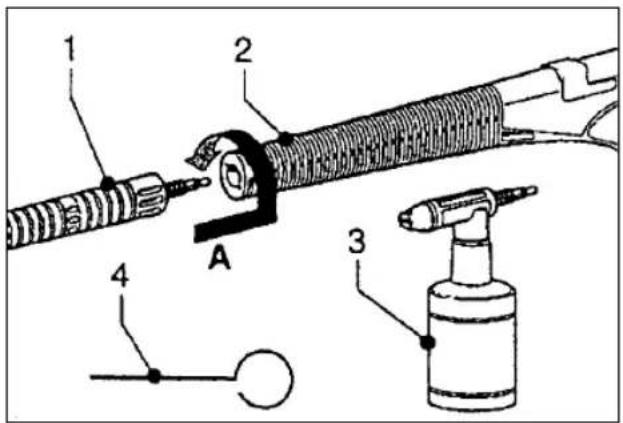

Montering av staven

Stavens förformade del (pos. 1) låses fast i spåren i sprutpistolen (pos. 2). Vrid staven i pilens "A" riktning och därefter ca. 15° till höger, tills de bägge delarna sitter samman fullständigt (jmf. bild nedan). Med rengöringsnålen avsedd för munstycket (pos. 4) kan du vid ev. nedsmutsning rengöra munstycket. Varning! Vid sådant arbete skall apparaten tvunget kopplas ifrån samt skiljas åt från vattentillförseln.

Efter att högtrycksrengöraren har anslutits till nätspänningen och vattenledningen skall följande ordningsföljd beaktas:

1. Oppna vattenkranen.
2. Tryck in pistolavtryckaren så att ev. luftrester släpps ut.
3. Vrid omkopplaren till läge " -I-".

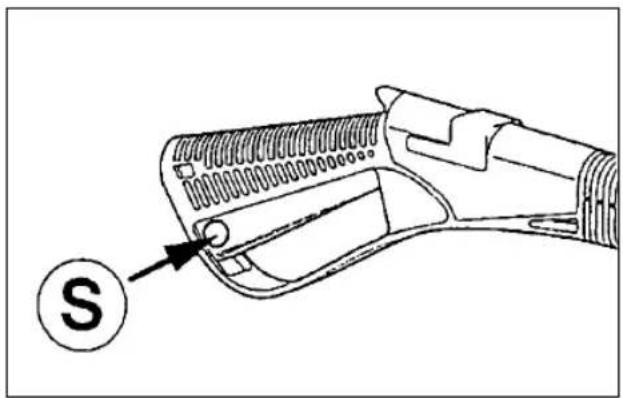

Pistolens säkerhetsanordning

Vid varje apparatstillestånd måste säkerhetsanordningen (S) på pistolen tvunget aktiveras. Därigenom kan man undvika att apparaten startar oavsiktligt.

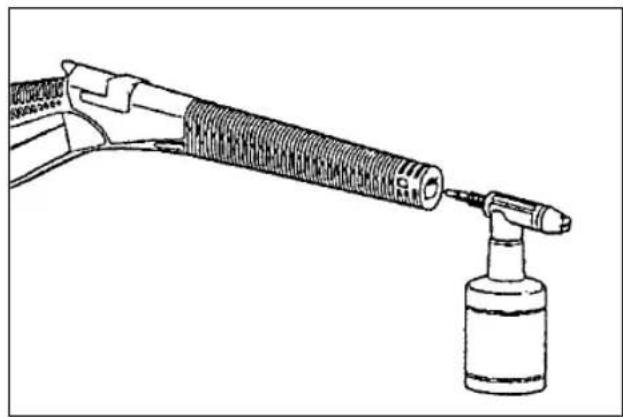

Till användning av olika rengöringsmedel (se bild nedan)

Elpumpen är utrustad med ett smörjsystem med slutet kretslopp. Oljeslag: 15W40.

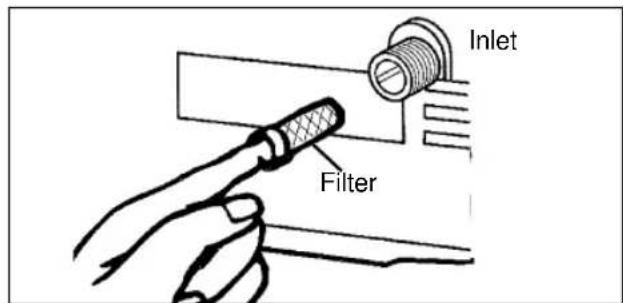

Kontroll av vatteninloppsfiltret

Kontrollera inloppsfiltret regelbundet för att undvika att det är tilltäppt vilket kan riskera pumpens drift (se bild).

Inlet Filter

Elmotor

Elmotorn är försedd med en motorskyddsbrytare. Om motorn överhettas, kopplas den ur med hjälp av denna brytare. Vänta i 5-10 minuter innan apparaten tas i drift på nytt. Ta reda på orsaken till störningen.

Nätanslutningskabel

Elkabeln får inte skadas. Om den dock är skadad, måste den bytas ut av kvalificerad behörig personal.

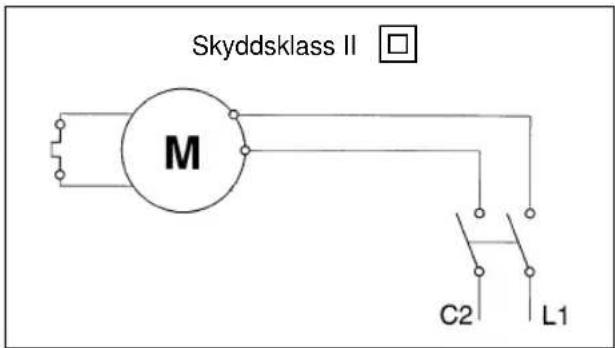

Kopplingsschema

Skyddsklass II M C2 L1

Reparations- och reservdelsbehov

Vid ev. störningar eller vid behov av reservdelar, var vänliga vänd dig till vårt service-center.

Avfallshantering av apparaten

Så snart som apparaten inte längre är i bruk, skall följande åtgärder vidtas:

• Dra ur nätkabeln och se till att apparaten inte längre är driftduglig.
• Bevara apparaten på en barnsäker plats.
• Delar ur en äldre apparat får inte användas som reservdelar.
• Montera isär apparaten samt avfallshantera de enstaka delarna med hänsyn till de lagliga föreskrifterna.

S

Driftstörningar och eliminering

Driftstörning Orsak Avhjälpning
När brytaren trycks in roterar inte elpumpen.	●Kontakten fungerar inte.●Nätspänningen otillräcklig.●Pumpen spärrad.●Termobrytaren har löst ut.	●Kontrollera att kontakten är i ordning.●Vrid motorn manuellt.●Se till att motorn kan svalna.●Håll staven öppen.
Elpumpen roterar, dock uppstår inget tryck	●Inloppsfiltret tilltäppt.●Luftinsugning via anslutningsdelen●Inlopps- och utloppsventilen tilltäppt eller försliten.●Munstycket har för brett hål.	●Rengör filtret.●Kontrollera anslutningsdelar för insugning och slangar.●Rengör och byt ut.●Kontrollera och byt ut.
Oregelbundet arbetstryck	●Luftinsugning●Ventilerna tilltäppt och förslitna.●Packningarna förslitna.	●Kontrollera anslutningarna för insugning.●Rengör och byt ut.●Kontrollera och byt ut.
Motorn startar inte längre	●På grund av överhettning har termobrytaren löst ut.	●Kontrollera spänningen. Slå ifrån brytaren och låt den svalna under ett par minuter.
Pumpen droppar	●Packningarna förslitna	●Kontrollera och byt ut.
Tryckbortfall	●Förslitna munstycken●Nedsmutsade eller tilltäppt a ventiler●Förslitna ventilpackningar●Förslitna packningar●Tilltäppt filter	●Byt ut munstycket●Kontrollera, rengör, byt ut●Kontrollera och/eller byt ut●Kontrollera och/eller byt ut●Kontrollera och/eller byt ut
Hög bullernivå	●Luftinsugning●Förslitna, nedsmutsade eller tilltäppt a ventiler●Förslitna lager●För hög vattentemperatur●Filter nedsmutsat	●Kontrollera insugningsledningar●Kontrollera, rengör, byt ut●Kontrollera och/eller byt ut● Sänk temperaturen till under 50°C●Kontrollera och/eller byt
Vattenläckage vid huvud	●Förslitna packningar● O-ringen i packningssatsen försliten	●Byt ut packningar●Byt ut O-ring
Vid aktivering av brytaren roterar motorn, startar dock ej	● Spänningen under angivet värde●Pumpen blockerad eller tillfrusen●Elektrisk förlängningssladd otillräckligt dimensionerad	●Kontrollera anläggningens korrekta dimensionering●Byt ut förlängningssladden mot en korrekt dimensionerad

S

Tekniska data

Driftövertryck max. bar: 100

Volymström max l./min: 7,5

Nätanslutning: 230 V \~ 50 Hz

Motoreffekt kW: 1,7

Skyddsklass: IP 44

Isolerklass: F

Vattentillopp max. °C: 60 (vid korttidsdrift)

Vattentillopp max. bar: 10

Säkring Amp.: 16

Motorvarvtal min. ^-1 2.800

Motorskydd: Termo-överlastsäkring i lindning

Apparatvikt: 7 kg

Rekylkraften ligger under 20 N

Bullervärdet vid arbetsplatsen uppgår till 79 dB(A).

Korrekt bruk av apparatet

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

EINHELL-TAKUUTODISTUS

Förbehåll för tekniska förändringar
