GEBRUIKSAANWIJZING HR 1700-F EINHELL

NL Gebruiksaanwijzing Hogedrukreiniger

mobiel, compleet met lans, slang en aanzetstuk voor het versproeien van schuim

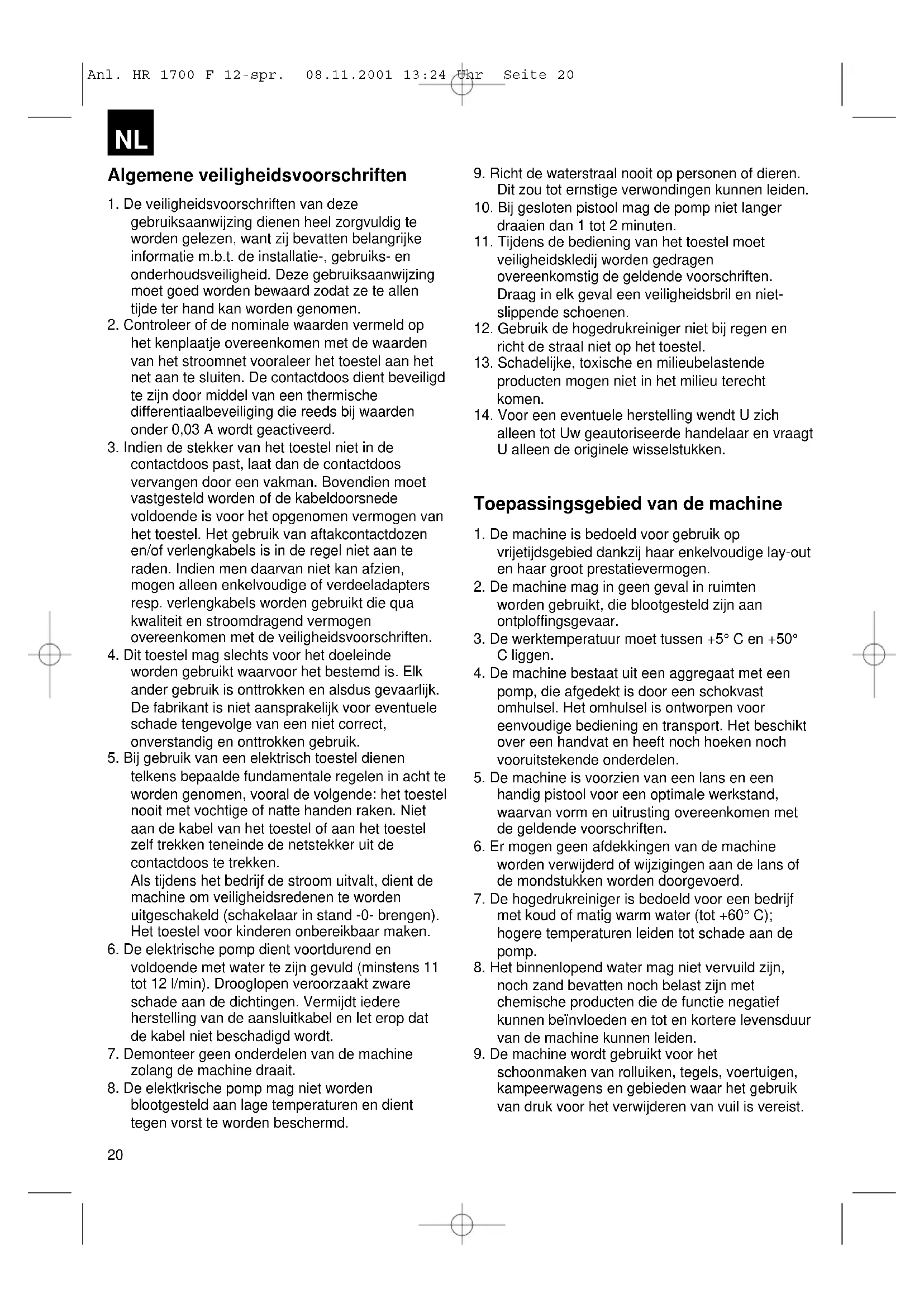

Algemene veiligheidsvoorschriften

1. De veiligheidsvoorschriften van deze gebruiksaanwijzing dienen heel zorgvuldig te worden gelezen, want zij bevatten belangrijke informatie m.b.t. de installatie-, gebruiks- en onderhoudsveiligheid. Deze gebruiksaanwijzing moet goed worden bewaard zodat ze te allen tijde ter hand kan worden genomen.
2. Controleer of de nominale waarden vermeld op het kenplaatje overeenkomen met de waarden van het stroomnet vooraleer het toestel aan het net aan te sluiten. De contactdoos dient beveiligd te zijn door middel van een thermische differentiaalbeveiliging die reeds bij waarden onder 0,03 A wordt geactiveerd.
3. Indien de stekker van het toestel niet in de contactdoos past, laat dan de contactdoos vervangen door een vakman. Bovendien moet vastgesteld worden of de kabeldoorsnede voldoende is voor het opgenomen vermogen van het toestel. Het gebruik van aftakcontactdozen en/of verlengkabels is in de regel niet aan te raden. Indien men daarvan niet kan afzien, mogen alleen enkelvoudige of verdeeladapters resp. verlengkabels worden gebruikt die qua kwaliteit en stroomdragend vermogen overeenkomen met de veiligheidsvoorschriften.
4. Dit toestel mag slechts voor het doeleinde worden gebruikt waarvoor het bestemd is. Elk ander gebruik is onttrokken en alsdus gevaarlijk. De fabrikant is niet aansprakelijk voor eventuele schade tengevolge van een niet correct, onverstandig en onttrokken gebruik.
5. Bij gebruik van een elektrisch toestel dienen telkens bepaalde fundamentale regelen in acht te worden genomen, vooral de volgende: het toestel nooit met vochtige of natte handen raken. Niet aan de kabel van het toestel of aan het toestel zelf trekken teneinde de netstekker uit de contactdoos te trekken. Als tijdens het bedrijf de stroom uitvalt, dient de machine om veiligheidsredenen te worden uitgeschakeld (schakelaar in stand -0- brengen). Het toestel voor kinderen onbereikbaar maken.
6. De elektrische pomp dient voortdurend en voldoende met water te zijn gevuld (minstens 11 tot 12 l/min). Drooglopen veroorzaakt zware schade aan de dichtingen. Vermijdt iedere herstelling van de aansluitkabel en let erop dat de kabel niet beschadigd wordt.
7. Demonteer geen onderdelen van de machine zolang de machine draait.

8. De elektrische pomp mag niet worden blootgesteld aan lage temperaturen en dient tegen vorst te worden beschermd.

9. Richt de waterstraal nooit op personen of dieren. Dit zou tot ernstige verwondingen kunnen leiden.

10. Bij gesloten pistool mag de pomp niet langer draaien dan 1 tot 2 minuten.
11. Tijdens de bediening van het toestel moet veiligheidskledij worden gedragen overeenkomstig de geldende voorschriften. Draag in elk geval een veiligheidsbril en niet-slippende schoenen.
12. Gebruik de hogedrukreiniger niet bij regen en richt de straal niet op het toestel.
13. Schadelijke, toxische en milieubelastende producten mogen niet in het milieu terecht komen.
14. Voor een eventuele herstelling wendt U zich alleen tot Uw geautoriseerde handelaar en vraagt U alleen de originele wisselstukken.

Toepassingsgebied van de machine

1. De machine is bedoeld voor gebruik op vrijetijdsgebied dankzij haar enkelvoudige lay-out en haar groot prestatievermogen.
2. De machine mag in geen geval in ruimten worden gebruikt, die blootgesteld zijn aan ontploffingsgevaar.
3. De werktemperatuur moet tussen +5° C en +50° C liggen.
4. De machine bestaat uit een aggregaat met een pomp, die afgedekt is door een schokvast omhulsel. Het omhulsel is ontworpen voor eenvoudige bediening en transport. Het beschikt over een handvat en heeft noch hoeken noch vooruitstekende onderdelen.
5. De machine is voorzien van een lans en een handig pistool voor een optimale werkstand, waarvan vorm en uitrusting overeenkomen met de geldende voorschriften.
6. Er mogen geen afdekkingen van de machine worden verwijderd of wijzigingen aan de lans of de mondstukken worden doorgevoerd.
7. De hogedrukreiniger is bedoeld voor een bedrijf met koud of matig warm water (tot +60°C); hogere temperaturen leiden tot schade aan de pomp.
8. Het binnenlopend water mag niet vervuild zijn, noch zand bevatten noch belast zijn met chemische producten die de functie negatief kunnen beïnvloeden en tot en kortere levensduur van de machine kunnen leiden.

9. De machine wordt gebruikt voor het schoonmaken van rolluiken, tegels, voertuigen, kampeerwagens en gebieden waar het gebruik van druk voor het verwijderen van vuil is vereist.

10. Dankzij de accessoires kunnen ook werkzaamheden met schuimreinigers worden doorgevoerd.

11. Vóór het gebruik van de machine kan ofwel de normale lans of de lans voor het schoonmaken met schuim worden gemonteerd.

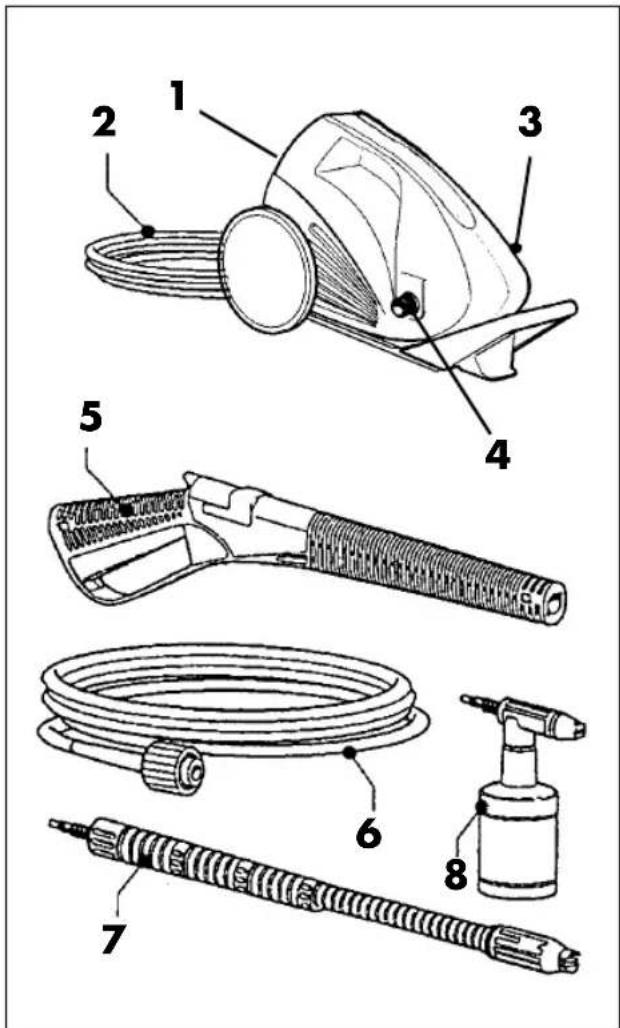

Opbouwschema

1. In-/uitschakelaar
2. Aansluitkabel met netstekker
3. Wateruitlaat
4. Watertoevoer + filter
5. Pistool
6. Hogedrukslang
7. Lans
8. Aanzetstuk voor het versproeien van schuim

1. De hoofschakelaar dient in stand "O" te zijn gedraaid.

2. De watertoevoerslang (pos. 2) moet aangesloten worden aan het aansluitstuk INLET (pos. 4). Daarvoor dient een slang met een minimumcapaciteit van 15 bar en een binnendiameter van minstens 13 mm (1/2") te worden gebruikt.

3. De lans op het pistool aanbrengen.

4. De hogedrukslang (pos. 5) aansluiten aan het aansluitstuk OUTLET (pos. 6). De watertemperatuur mag bij continubedrijf niet meer dan 60°C bedragen.

5. De waterkraan opendraaien (pos. 3).

6. Druk de pistoolhendel in (pos. 7) en blijf drukken totdat er water uit het mondstuk van de lans ontsnapt teneinde de leidingen vrij te spoelen van eventuele overblijfsels.

7. De stekker van de netkabel in het stopcontact steken (pos. 8).

8. Het toestel inschakelen. Daarvoor de schakelaar in stand "I" draaien. Druk de pistoolhendel in alvorens het toestel in te schakelen. Daardoor wordt de start van het toestel vergemakkelijkt en wordt het toestel meer gespaard.

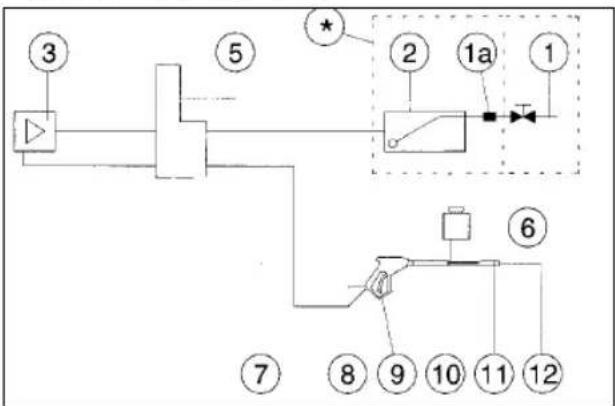

Wateraansluitschema

NL

* Deze componenten zijn niet leverbaar.

1 Watertoevoer
1a Terugslagklep met ontluchtingsklep
2 Tussenreservoir
3 Hogedrukwaterpomp
5 Drukklep
6 Schoonmaakmiddelreservoir
7 Hogedrukslang
8 Pistool
9 Pistoolhendel
10 Lans
11 Kop van het mondstuk
12 Mondstuk

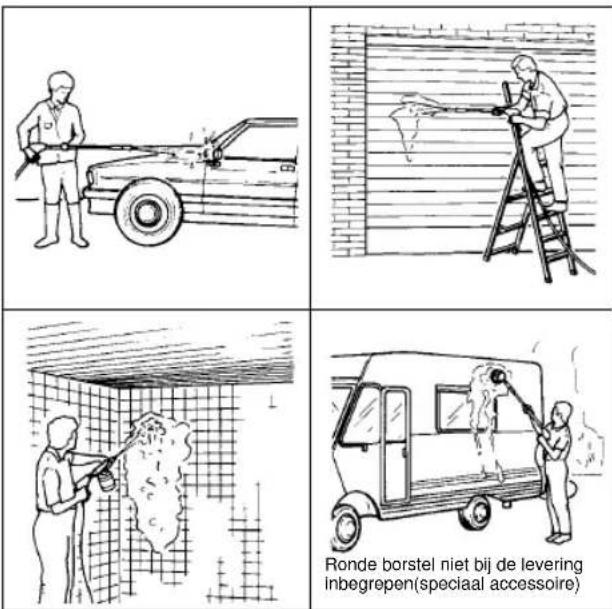

Correct gebruik van het toestel

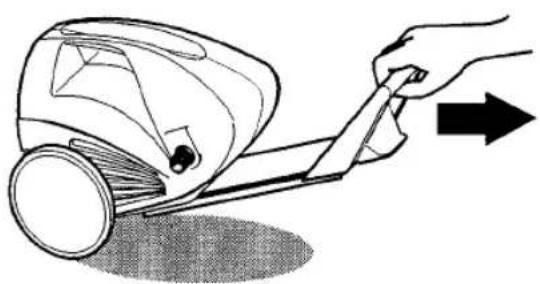

De hogedrukreiniger dient op een effen veilig vlak in horizontale stand te worden geplaatst. Telkens bij het bedienen van de machine is het aangeraden de correcte bedieningspositie in acht te nemen: een hand aan het pistool, de andere hand aan de lans. De waterstraal mag nooit op elektrische leidingen of op de machine worden gericht.

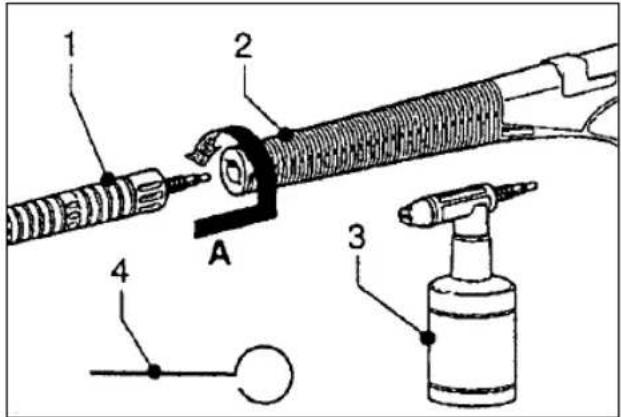

De lans klikt in met het voorgevormd gedeelte (pos. 1) op het spuitpistool (pos. 2). De lans wordt gedraaid in de door pijl "A" aangeduide richting en dan met ca. 15° naar rechts gedraaid totdat beide onderdelen volledig met elkaar zijn verbonden (zie onderstaand fig.). Met de schoonmaaknaald (pos. 4) kunt U het mondstuk reinigen, indien het vervuild is. Let op! Daarvoor moet het toestel absoluut voordien worden uitgeschakeld en van de watertoevoer

Na het aansluiten van de hogedrukreiniger aan de netspanning en aan de waterleiding gaat U als volgt te werk:

1. Waterkraan opendraaien.
2. De pistoolhendel bedienen teneinde eventueel voorhanden zijnde lucht te laten ontsnappen.
3. De bedrijfsschakelaar in stand -l- draaien.

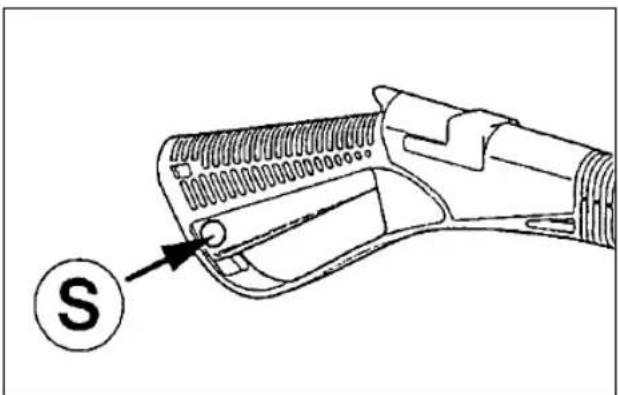

Veiligheidsinrichting van het pistool

Telkens bij een stilstand van de machine dient de veiligheidsinrichting (S) op het pistool absoluut te worden bediend. Daardoor wordt een ongewenste

Aanzuigen van het schoonmaakmiddel

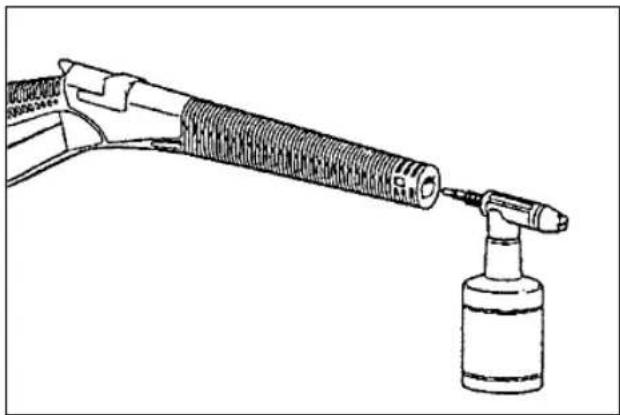

Schuimsproeilans

Voor gebruik van verschillende wasmiddelen (zie onderstaand fig.).

De elektrische pomp is voorzien van een smeersysteem met gesloten kring.

Soort olie: 15W40.

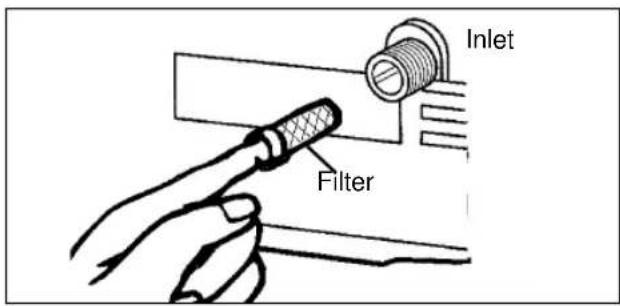

Controle van de wateraanzuigfilter

De zuigfilter op gezette tijden controleren om verstoppingen te voorkomen die het bedrijf van de pomp in gevaar kunnen brengen (zie fig.).

Inlet Filter

Elektromotor

De elektromotor is voorzien van een motorveiligheidsschakelaar. Als de motor warmloopt, wordt hij door deze schakelaar stopgezet. Dan 5 tot 10 minuten wachten alvorens het toestel opnieuw in werking te stellen. De oorzaak van de storing nagaan.

Netaansluitkabel

De elektrische kabel mag niet worden beschadigd. Bij beschadiging moet de kabel door een gekwalificeerd vakpersoneel worden vervangen.

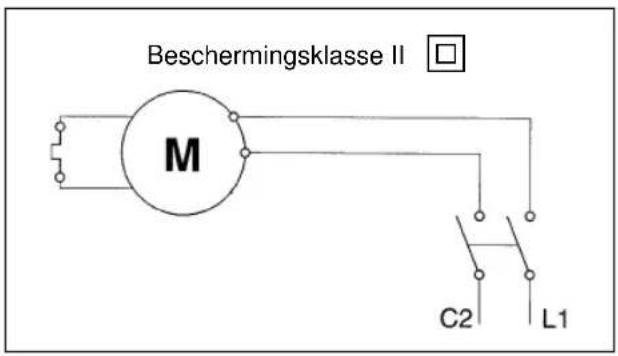

Schakelschema

Beschermingsklasse II M C2 L1

Herstelling en benodigde wisselstukken

Bij eventuele storingen of moest U wisselstukken nodig hebben, wendt U zich tot onze Service-Center.

Verwijderen van het toestel

Zodra de hogedrukreiniger niet meer zal worden gebruikt dienen volgende maatregelen te worden genomen:

- De netkabelstekker uit het stopcontact trekken en de machine in een staat brengen waarin ze haar functie niet meer kan vervullen.

- De machine op een plaats bewaren die voor kinderen niet bereikbaar is. Er mogen geen onderdelen van de oude machine als wisselstukken worden gebruikt.

- De machine ontmantelen en de onderdelen verwijderen overeenkomstig de wettelijke bepalingen ter afvalverwijdering.

NL

Bedrijfsstoringen en oplossingen

Bedrijfsstoring Oorzaak Oplossing
Bij het indrukken van de schakelaar draait de elektrische pomp niet	● De stekker functioneert niet● Onvoldoende netspanning● De pomp is geblokkeerd●De motor laten afkoelen. ●De lans open laar sloeg af	●Controleren of de stekker in orde is.●De motor manueel draaien.●De motorveiligheidsschake- en houden.
De elektropomp draait, maar er wordt geen druk opgebouwd	●Aanzuigfilter verstopt●Luchtaanzuiging door de aansluitstukken●Aanzuig- en uitlaatklep verstopt geraakt of versleten●Mondstuk met een te breed gat	●Filter schoonmaken●Aanzuigaansluitstukken en slangaansluitstukken controleren●Schoonmaken of vervangen●Controleren en vervangen
Onregelmatige bedrijfsdruk	●Luchtaanzuiging●Kleppen verstopt geraakt en versleten●Dichtingen versleten	●Aanzuigaansluitstukken controleren●Schoonmaken en vervangen●Controleren en vervangen
De motor draait niet meer	●De motorveiligheidsschake- laar sloeg af wegens oververhitting	●De spanning controleren. De schakelaar uitschakelen en enkele minuten laten afkoelen.
De pomp druppelt	●Dichtingen versleten	●Controleren en vervangen
Drukafval	●Mondstuk versleten●Kleppen vervuild of verstopt geraakt●Klepdichtingen versleten●Dichtingen versleten●Filter verstopt geraakt	●Mondstuk vervangen●Controleren, schoonmaken, vervangen●Controleren en/of vervangen●Controleren en/of vervangen●Controleren en/of vervangen
Zeer lawaaierig	●Luchtaanzuiging●Kleppen versleten, vervuild of verstopt geraakt●Lagers versleten●Te hoge watertemperatuur●Filter vervuild	●Aanzuigleidingen controleren●Controleren, schoonmaken, vervangen●Controleren en/of vervangen●Temperatuur onder 50°C brengen●Controleren en/of vervangen
Water ontsnapt aan de kop	●Dichtingen versleten●0-ring van de dichtingsset versleten	●Dichting vervangen●O-ring vervangen
Als de schakelaar in stand -I- wordt gebracht, draait de motor maar bereikt niet zijn normaal toerental	●De spanning ligt beneden de voorgeschreven waarde●De pomp is geblokkeerd of bevroren●De elektrische verlengkabel is onvoldoende gedimensio-neerd	●Installatie op correcte dimensionering controleren●Verlengkabel vervangen door een correct gedimensioneer-de kabel

NL

Netaansluiting: 230 V, 50 Hz

Motorvermogen kW: 1,7

Bescherming type: IP 44

Isolatie klasse: F

Watertoevoer max. °C (voor kortdurig bedrijf): 60

Watertoevoer max. bar: 10

Zekering: 16 amp.

Motortoerental 1/min: 2800

Motorbeveiliging: thermobeveiliging tegen

Gewicht van het toestel: 7 kg

De reactiekracht bedraagt minder dan 20 N

De emissiewaarde betrokken op de werkruimte bedraagt 79 dB(A)

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

E CERTIFICADO DE GARANTIA EINHELL

NL Hans Einhell Nederland BV

Postbus 12

NL-5126 ZG Gilze

(B) Varas - Van Looveren BV

Coebergerstraat No 49

B-2018 Antwerpen

E Comercial Einhell S.A.

Carretera Sanguesa

E-31310 Carcastillo/Navarra

© Einhell Portugal LDA Com. Int.

Technische wijzigingen voorbehouden
