MANUAL DE USUARIO HR 1700-F EINHELL

E Manual de instrucciones Limpiador de alta presión

desplazable, completa con lanza, manguera y dispositivo pulverizador de espuma

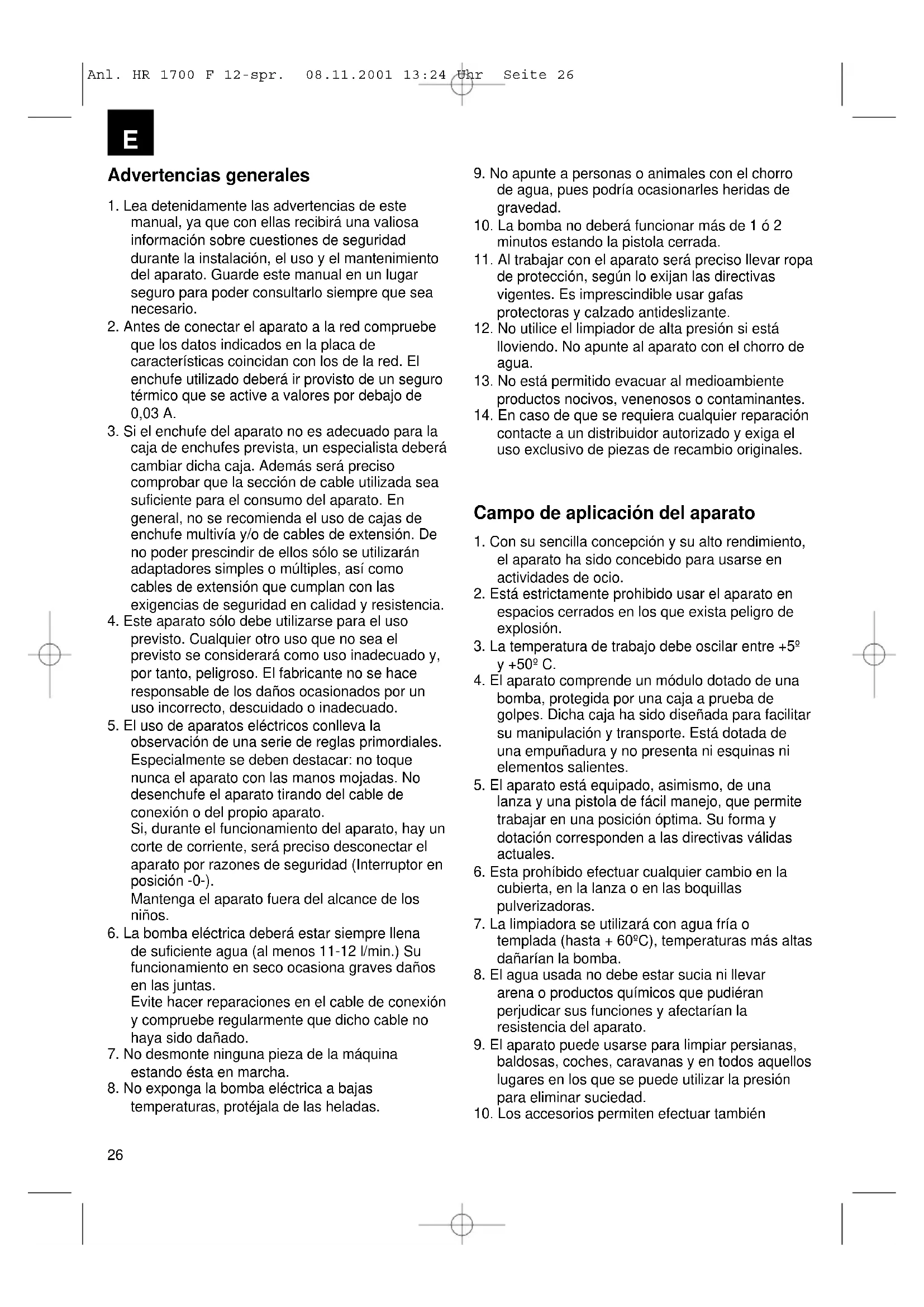

Advertencias generales

1. Lea detenidamente las advertencias de este manual, ya que con ellas recibirá una valiosa información sobre cuestiones de seguridad durante la instalación, el uso y el mantenimiento del aparato. Guarde este manual en un lugar seguro para poder consultarlo siempre que sea necesario.
2. Antes de conectar el aparato a la red compruebe que los datos indicados en la placa de características coincidan con los de la red. El enchufe utilizado deberá ir provisto de un seguro térmico que se active a valores por debajo de 0,03 A.
3. Si el enchufe del aparato no es adecuado para la caja de enchufes prevista, un especialista deberá cambiar dicha caja. Además será preciso comprobar que la sección de cable utilizada sea suficiente para el consumo del aparato. En general, no se recomienda el uso de cajas de enchufe multivía y/o de cables de extensión. De no poder prescindir de ellos sólo se utilizarán adaptadores simples o múltiples, así como cables de extensión que cumplan con las exigencias de seguridad en calidad y resistencia.
4. Este aparato sólo debe utilizarse para el uso previsto. Cualquier otro uso que no sea el previsto se considerará como uso inadecuado y, por tanto, peligroso. El fabricante no se hace responsable de los daños ocasionados por un uso incorrecto, descuidado o inadecuado.
5. El uso de aparatos eléctricos conlleva la observación de una serie de reglas primordiales. Especialmente se deben destacar: no toque nunca el aparato con las manos mojadas. No desenchufe el aparato tirando del cable de conexión o del propio aparato. Si, durante el funcionamiento del aparato, hay un corte de corriente, será preciso desconectar el aparato por razones de seguridad (Interruptor en posición -0-). Mantenga el aparato fuera del alcance de los niños.
6. La bomba eléctrica deberá estar siempre llena de suficiente agua (al menos 11-12 l/min.) Su funcionamiento en seco ocasiona graves daños en las juntas. Evite hacer reparaciones en el cable de conexión y compruebe regularmente que dicho cable no haya sido dañado.
7. No desmonte ninguna pieza de la máquina estando ésta en marcha.

8. No exponga la bomba eléctrica a bajas temperaturas, protéjala de las heladas.

9. No apunte a personas o animales con el chorro de agua, pues podría ocasionarles heridas de gravedad.

10. La bomba no deberá funcionar más de 1 ó 2 minutos estando la pistola cerrada.
11. Al trabajar con el aparato será preciso llevar ropa de protección, según lo exijan las directivas vigentes. Es imprescindible usar gafas protectoras y calzado antideslizante.
12. No utilice el limpiador de alta presión si está lloviendo. No apunte al aparato con el chorro de agua.
13. No está permitido evacuar al medioambiente productos nocivos, venenosos o contaminantes.
14. En caso de que se requiera cualquier reparación contacte a un distribuidor autorizado y exiga el uso exclusivo de piezas de recambio originales.

Campo de aplicación del aparato

1. Con su sencilla concepción y su alto rendimiento, el aparato ha sido concebido para usarse en actividades de ocio.
2. Está estrictamente prohibido usar el aparato en espacios cerrados en los que exista peligro de explosión.
3. La temperatura de trabajo debe oscilar entre +5° y +50° C.

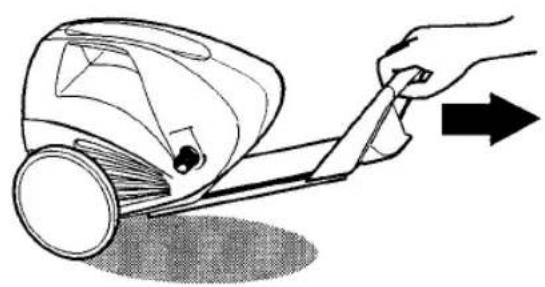

4. El aparato comprende un módulo dotado de una bomba, protegida por una caja a prueba de golpes. Dicha caja ha sido diseñada para facilitar su manipulación y transporte. Está dotada de una empuñadura y no presenta ni esquinas ni elementos salientes.
5. El aparato está equipado, asimismo, de una lanza y una pistola de fácil manejo, que permite trabajar en una posición óptima. Su forma y dotación corresponden a las directivas válidas actuales.
6. Esta prohibido efectuar cualquier cambio en la cubierta, en la lanza o en las boquillas pulverizadoras.
7. La limpiadora se utilizará con agua fría o templada (hasta + 60°C), temperaturas más altas dañarían la bomba.
8. El agua usada no debe estar sucia ni llevar arena o productos químicos que pudiéran perjudicar sus funciones y afectarían la resistencia del aparato.
9. El aparato puede usarse para limpiar persianas, baldosas, coches, caravanas y en todos aquellos lugares en los que se puede utilizar la presión para eliminar suciedad.
10. Los accesorios permiten efectuar también

E

trabajos que requieran un detergente espumoso.

1. Antes de comenzar el trabajo se puede elegir entre la lanza normal o la lanza con el dispositivo para la espuma.

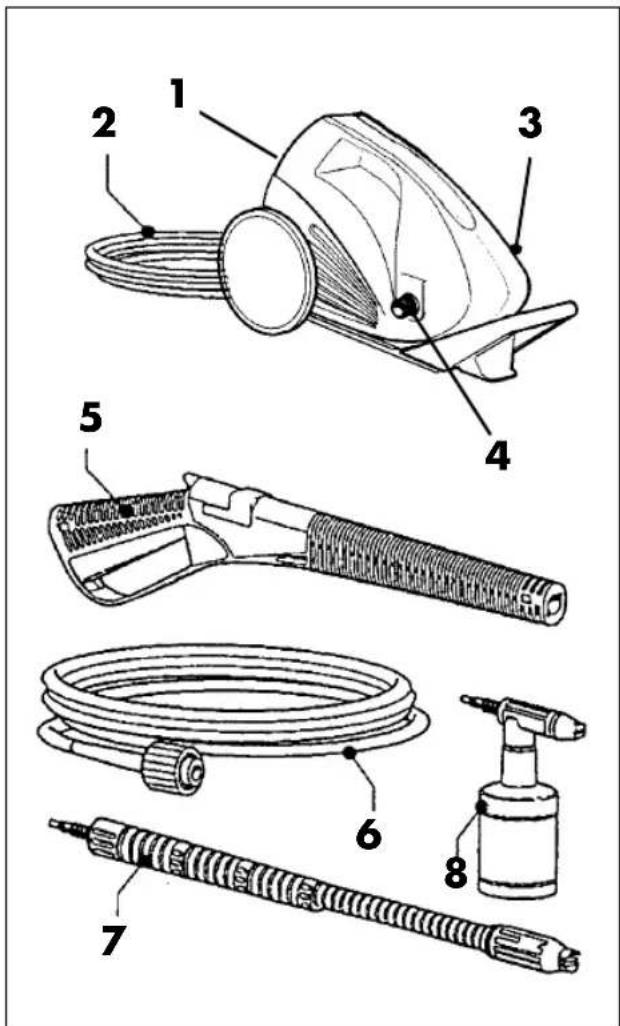

Desglose de los componentes

1. Interruptor de conexión/desconexión
2. Cable de conexión con enchufe
3. Salida del agua
4. Entrada del agua + filtro
5. Pistola
6. Manguera de alta presión
7. Lanza
8. Dispositivo para la espuma

1. El interruptor principal se halla en posición „0“.
2. La manguera de alimentación de agua (Pos. 2) deberá ir conectada al INLET (Pos. 4 Entrada). Para esta conexión se usará una manguera que resista, al menos, 15 barios y con un diámetro interior de, al menos, 13 mm (1/2").
3. Coloque la lanza en la pistola.
4. Conecte la manguera de alta presión (Pos. 5) en OUTLET (Pos. 6 Salida). La temperatura del agua no debe superar los 60° C en trabajo continuado.
5. Abra el grifo del agua (Pos. 3).
6. Haga presión sobre la palanca de la pistola (Pos. 7) hasta que salga agua de la boquilla de la lanza y también para que salga cualquier suciedad de los conductos.
7. Conecte el enchufe a la caja de tomas (Pos. 8).
8. Conecte el aparato. Para ello, ponga el interruptor en „I“. Antes de poner en marcha el aparato, presione la palanca de la pistola, para facilitar así el arranque de la limpiadora.

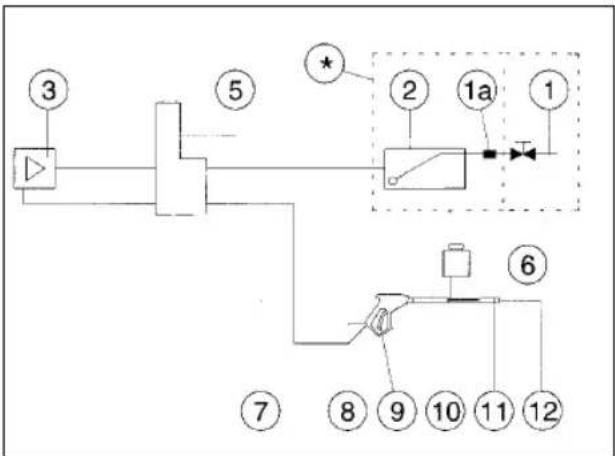

Diagrama de conexión del agua

E

* No se pueden suministrar estos componentes

1 Entrada del agua
1a Dispositivo de bloqueo o válvula de antirretorno con ventilación de tubería.
2 Recipiente intermedio
3 Bomba para el agua de alta presión
5 Válvula de presión
6 Recipiente para el detergente
7 Maguera de alta presión
8 Pistola
9 Palanca de la pistola
10 Lanza
11 Cabezal de la boquilla
12 Boquilla

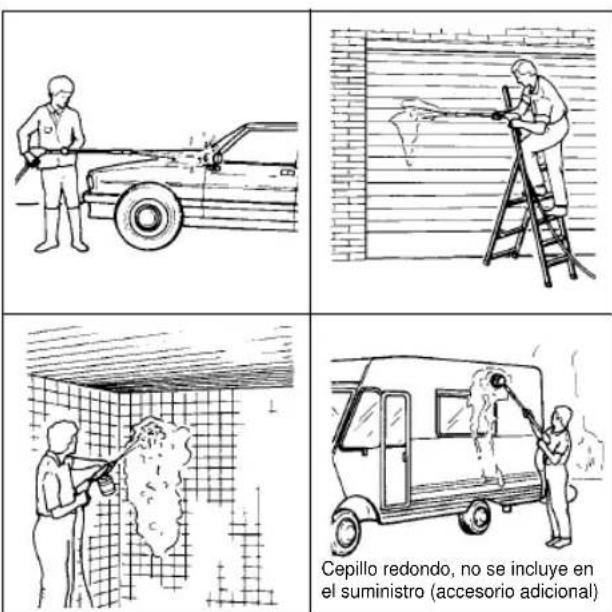

Uso correcto del aparato

El limpiador de alta presión deberá colocarse en posición horizontal sobre una superficie plana y segura.

Siempre que use la máquina se recomienda trabajar en posición correcta, es decir, una mano sostiene la pistola y la otra la lanza.

No debe apuntar nunca con el chorro de agua ni a conducciones eléctricas ni al propio aparato.

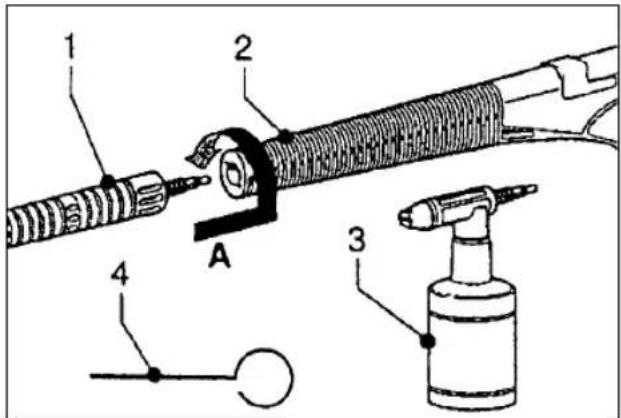

Montaje de la Ianza

La lanza se enclava en la pistola (Pos. 2) mediante un dispositivo especial (Pos. 1). Es preciso girar la lanza unos 15º a la derecha en el sentido que indica la flecha „A“ hasta que ambos componentes se hallen conectados entre sí por completo (véase ilus. abajo). Si la boquilla está sucia, utilice la aguja de limpieza (Pos. 4) para eliminar la suciedad. ¡Atención! Antes de hacerlo desenchufe el aparato y corte también la alimentación de agua.

Una vez conectada la limpiadora a la red y a la alimentación de agua proceda como se indeica a continuación:

1. Abra el grifo de agua.
2. Accione la palanca de la pistola para que salga el aire que pueda contener.
3. Conecte el aparato poniendo el interruptor en „I“.

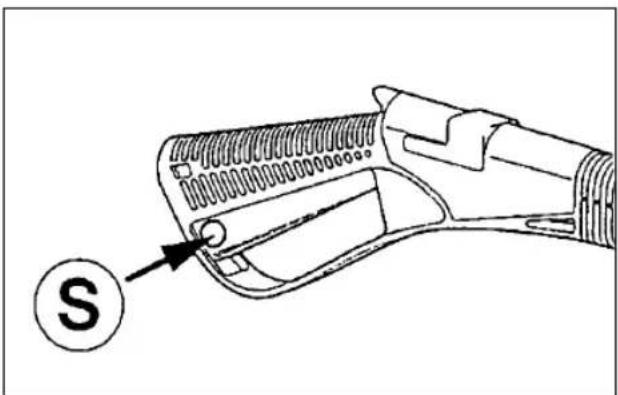

Dispositivo de seguridad de la pistola

Cada vez que se pare la limpiadora es imprescindible pulsar el enclavamiento de seguridad (S), con el fin de evitar una puesta en marcha indebida.

Aspiración del detergente

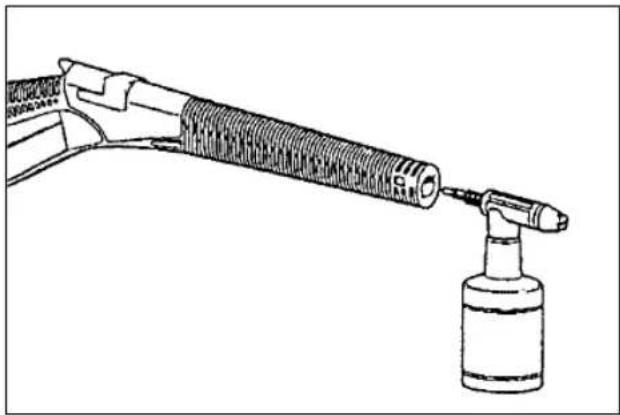

Lanza con dispositivo para la espuma

Pueden usarse diversos tipos de detergentes (véase ilus. abajo).

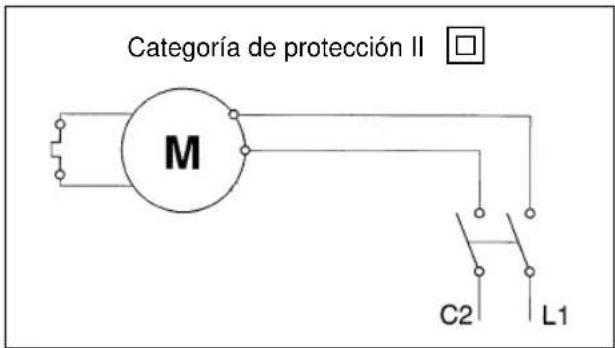

Diagrama de conexiones

Categoría de protección II M C2 L1

Reparaciones y piezas de recambio

En caso de cualquier avería o si se requieren piezas de recambio, rogamos ponerse en contacto con nuestro servicio técnico.

Mantenimiento

Engrasado

La bomba eléctrica está dotada de un sistema de engrasado en circuito cerrado.

Tipo de aceite: 15W40.

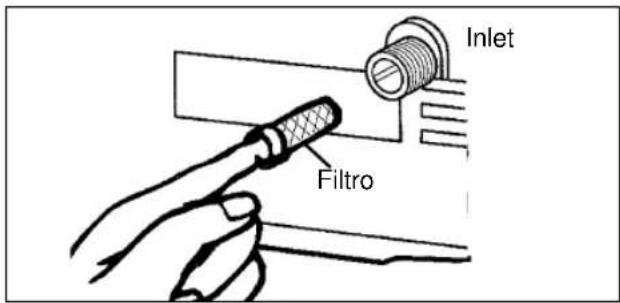

Comprobación del filtro de aspiración del agua

Es preciso comprobar periódicamente dicho filtro para evitar cualquier obstrucción que pondría en peligro el funcionamiento de la bomba (véase ilus.).

Inlet Filtro

Cómo dejar de usar el aparato

Tan pronto como se haya decidido dejar de usar el aparato deberán tomarse las siguientes medidas:

• Desenchufarlo de la red de forma que no pueda funcionar.
  ●Almacenar el aparato en un lugar fuera del alcance de los niños.
• No deberán usarse componentes de la limpiadora como piezas de recambio.
• Desmonte la limpiadora y elimine los diversos componentes tal y como ha sido previsto por la ley.

Motor eléctrico

El motor eléctrico está provisto de un guardamotor que parará el motor si éste se sobrecalienta. En este caso será preciso esperar unos 5 a 10 minutos antes de poner en marcha de nuevo el aparato. También es preciso descubrir la razón del sobrecalentamiento.

Cable de conexión a la red

Debe evitar que el cable de conexión sufra cualquier daño. Si a pesar de ello sufriera algún daño sólo podrá ser reparado por un especialista cualificado.

E

Averías y soluciones

Avería Causa Solución
La bomba no se pone en marcha al apretar el interruptor	●El enchufe no funciona●Tensión de red insufi-ciente●Bomba bloqueada●Sobrecalentamiento activado	●Compruebe el enchufe●Haga girar manual-mente el motor●Deje enfriar el motor●Mantenga abierta la lanza
La bomba funciona pero no hay presión	●Filtro obstruido●Se aspira aire a través de las piezas de conexión.●Válvula de aspiración y salida obstruida o cerrada●Boquilla con agujeros demasiado grandes	●Limpie el filtro●Compruebe las piezas de conexión de la aspiración y de las mangueras.●Límpie o sustituya●Compruebe y sustituya
La presión de servicio es irregular	●Aspiración de aire●Válvulas obstruidas o desgastadas●Juntas desgastadas	●Compruebe las piezas de conexión de la aspiración●Límpie o sustituya●Compruebe y sustituya
El motor no se pone en marcha	●Guardamotor activado por sobrecalentamiento	●Compruebe la tensión.Desconecte el interrup-tor y deje enfriar el aparato unos minutos
La bomba pierde	●Juntas desgastadas	●Compruebe y sustituya
Pérdida de presión	●Boquilla desgastada●Válvulas sucias u obstruidas●Juntas de válvula desgastadas●Juntas desgastadas●Filtro obstruido	●Cambie la boquilla●Compruebe, limpie o sustituya●Compruebe, limpie o sustituya●Compruebe, limpie o sustituya●Compruebe, límpie o sustituya
Demasiado ruido	●Aspira aire●Válvulas desgastadas, sucias u obstruidas●Cojinetes desgastados●Temperatura del agua demasiado elevada●Filtro sucio	●Compruebe los conduc-tos de aspiración●Compruebe, límpie o sustituya●Compruebe y/o sustitu-ya● Baje la temperatura a menos de 50°C.●Compruebe y/o sustitu-ya
Salida de agua del cabezal	●Juntas desgastadas●Junta tórica desgastada	●Cambie la junta●Cambie la junta tórica
Al apretar el interruptor el motor funciona pero no arranca	●Tensión por debajo del valor prescrito●Bomba bloqueada o helada●Cable de extensión insuficiente	●Compruebe que la instalación haya calcu-lado correctamente●Sustituya el cable por uno apropiado

E

Características técnicas:

Sobrepresión máx de trabajo en barios: 100

Caudal máx l/min: 7,5

Conexión a la red: 230 V - 50 Hz

Potencia motor en kW: 1,7

Categoría de protección: IP 44

Tipo de aislamiento F

Entrada de agua máx. C°. 60 (servicio de corta

duración)

Entrada de agua máx. barios: 10

Fusibles, amperios: 16

Revoluciones del motor min. ^-1 : 2800

Guardamotor: Guardamotor térmico en bobina

La fuerza de rebote está pro debajo de los 20 N

El valor de emisión sónica del puesto de trabajo es de 79 dB(A)

El período de garantía comienza el día de la compra y tiene una duración de 1 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

© CERTIFICADO DE GARANTIA DA EINHELL

Salvo modificaciones técnicas
