KÄYTTÖOHJE HR 1700-F EINHELL

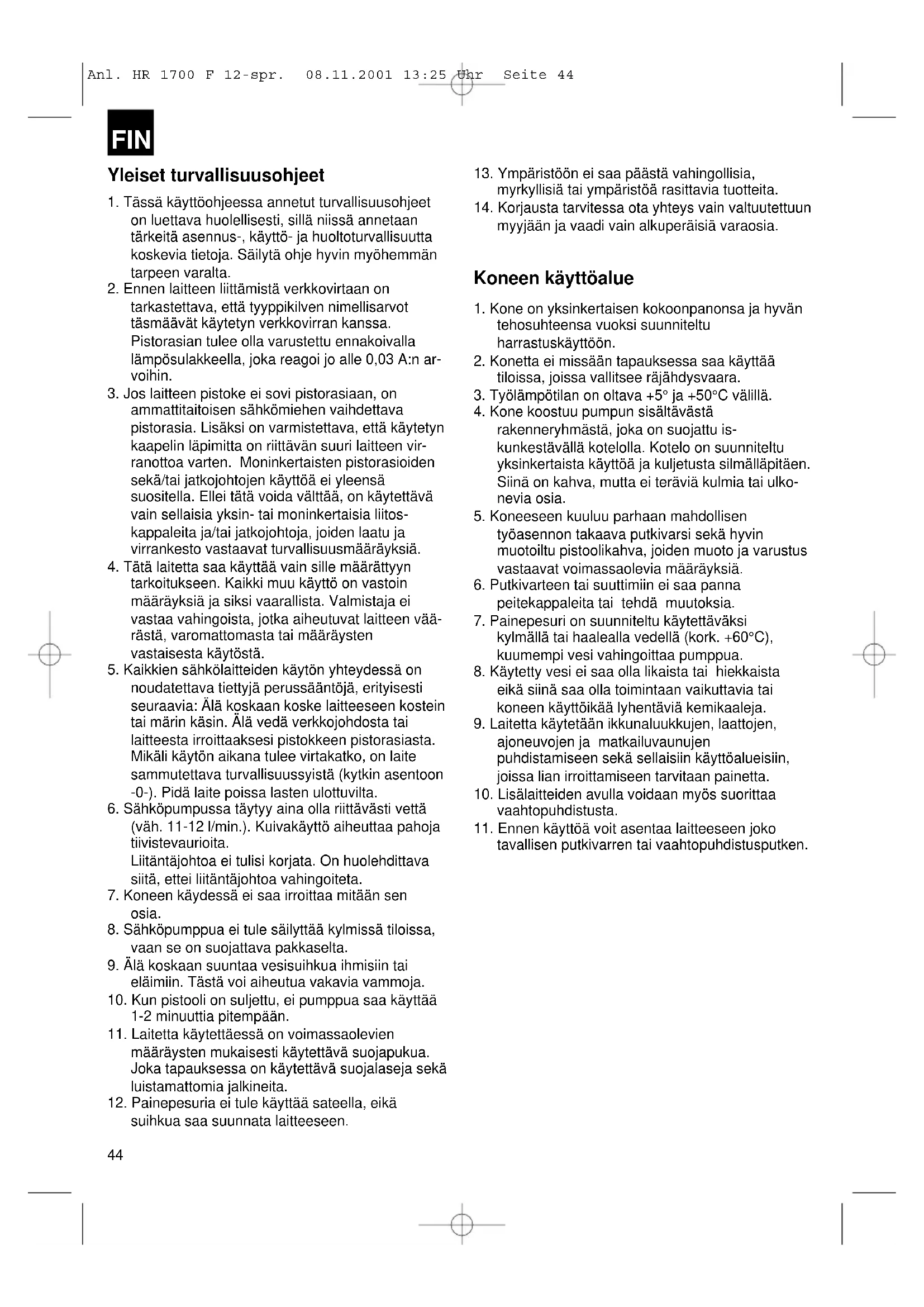

1. Tässä käyttöohjeessa annetut turvallisuusohjeet

on luettava huolellisesti, sillä niissä annetaan tärkeitä asennus-, käyttö- ja huoltoturvallisuutta koskevia tietoja. Säilytä ohje hyvin myöhemmän tarpeen varalta.

2. Ennen laitteen liittämistä verkkovirtaan on

tarkastettava, että tyyppikilven nimellisarvot täsmäävät käytetyn verkkovirran kanssa. Pistorasian tulee olla varustettu ennakoivalla lämpösulakkeella, joka reagoi jo alle 0,03 A:n ar- voihin.

3. Jos laitteen pistoke ei sovi pistorasiaan, on

ammattitaitoisen sähkömiehen vaihdettava pistorasia. Lisäksi on varmistettava, että käytetyn kaapelin läpimitta on riittävän suuri laitteen vir- ranottoa varten. Moninkertaisten pistorasioiden sekä/tai jatkojohtojen käyttöä ei yleensä suositella. Ellei tätä voida välttää, on käytettävä vain sellaisia yksin- tai moninkertaisia liitos- kappaleita ja/tai jatkojohtoja, joiden laatu ja virrankesto vastaavat turvallisuusmääräyksiä.

4. Tätä laitetta saa käyttää vain sille määrättyyn

tarkoitukseen. Kaikki muu käyttö on vastoin määräyksiä ja siksi vaarallista. Valmistaja ei vastaa vahingoista, jotka aiheutuvat laitteen vää- rästä, varomattomasta tai määräysten vastaisesta käytöstä.

5. Kaikkien sähkölaitteiden käytön yhteydessä on

noudatettava tiettyjä perussääntöjä, erityisesti seuraavia: Älä koskaan koske laitteeseen kostein tai märin käsin. Älä vedä verkkojohdosta tai laitteesta irroittaaksesi pistokkeen pistorasiasta. Mikäli käytön aikana tulee virtakatko, on laite sammutettava turvallisuussyistä (kytkin asentoon -0-). Pidä laite poissa lasten ulottuvilta.

6. Sähköpumpussa täytyy aina olla riittävästi vettä

(väh. 11-12 l/min.). Kuivakäyttö aiheuttaa pahoja tiivistevaurioita. Liitäntäjohtoa ei tulisi korjata. On huolehdittava siitä, ettei liitäntäjohtoa vahingoiteta.

7. Koneen käydessä ei saa irroittaa mitään sen

8. Sähköpumppua ei tule säilyttää kylmissä tiloissa,

vaan se on suojattava pakkaselta.

9. Älä koskaan suuntaa vesisuihkua ihmisiin tai

eläimiin. Tästä voi aiheutua vakavia vammoja.

10. Kun pistooli on suljettu, ei pumppua saa käyttää

1-2 minuuttia pitempään.

11. Laitetta käytettäessä on voimassaolevien

määräysten mukaisesti käytettävä suojapukua. Joka tapauksessa on käytettävä suojalaseja sekä luistamattomia jalkineita.

12. Painepesuria ei tule käyttää sateella, eikä

suihkua saa suunnata laitteeseen.

13. Ympäristöön ei saa päästä vahingollisia,

myrkyllisiä tai ympäristöä rasittavia tuotteita.

14. Korjausta tarvitessa ota yhteys vain valtuutettuun

myyjään ja vaadi vain alkuperäisiä varaosia. Koneen käyttöalue

1. Kone on yksinkertaisen kokoonpanonsa ja hyvän

tehosuhteensa vuoksi suunniteltu harrastuskäyttöön.

2. Konetta ei missään tapauksessa saa käyttää

tiloissa, joissa vallitsee räjähdysvaara.

3. Työlämpötilan on oltava +5° ja +50°C välillä.

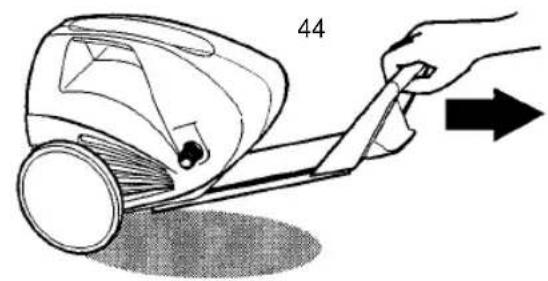

4. Kone koostuu pumpun sisältävästä

rakenneryhmästä, joka on suojattu is- kunkestävällä kotelolla. Kotelo on suunniteltu yksinkertaista käyttöä ja kuljetusta silmälläpitäen. Siinä on kahva, mutta ei teräviä kulmia tai ulko- nevia osia.

5. Koneeseen kuuluu parhaan mahdollisen

työasennon takaava putkivarsi sekä hyvin muotoiltu pistoolikahva, joiden muoto ja varustus vastaavat voimassaolevia määräyksiä.

6. Putkivarteen tai suuttimiin ei saa panna

peitekappaleita tai tehdä muutoksia.

7. Painepesuri on suunniteltu käytettäväksi

kylmällä tai haalealla vedellä (kork. +60°C), kuumempi vesi vahingoittaa pumppua.

8. Käytetty vesi ei saa olla likaista tai hiekkaista

eikä siinä saa olla toimintaan vaikuttavia tai koneen käyttöikää lyhentäviä kemikaaleja.

9. Laitetta käytetään ikkunaluukkujen, laattojen,

ajoneuvojen ja matkailuvaunujen puhdistamiseen sekä sellaisiin käyttöalueisiin, joissa lian irroittamiseen tarvitaan painetta.

10. Lisälaitteiden avulla voidaan myös suorittaa

11. Ennen käyttöä voit asentaa laitteeseen joko

tavallisen putkivarren tai vaahtopuhdistusputken. FIN

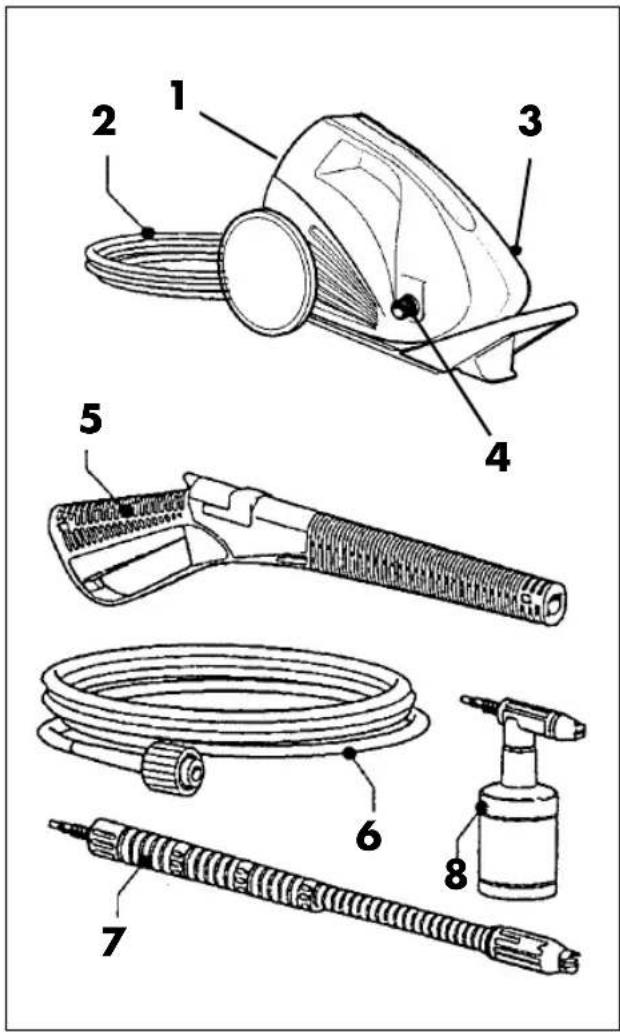

1. Päälle-pois-kytkin

2. Liitäntäjohto ja verkkopistoke

4. Vedensyöttö ja suodatin

8. Vaahdotussuukappale

2. Vedensyöttöletku (kohta 2) on liitettävä INLET-

liitäntään (kohta 4). Tähän on käytettävä letkua, jonka paineenkesto on väh. 15 baria ja sisäläpimitta väh. 13 mm (1/2 „).

3. Aseta putkivarsi pistoolikahvaan.

4. Liitä korkeapaineletku (kohta 5) OUTLET-

litäntään (kohta 6). Veden lämpötila ei saa ylittää +60°C jatkuvassa käytössä.

5. Avaa vesihana (kohta 3).

6. Paina pistoolin laukaisinta (kohta 7), kunnes

putkivarren suuttimesta tulee vettä, joka huuhtoo mahdolliset jäänteet pois johdoista.

7. Pane verkkojohdon pistoke pistorasiaan (kohta

8. Käynnistä laite siirtämällä kytkin asentoon „-1-“.

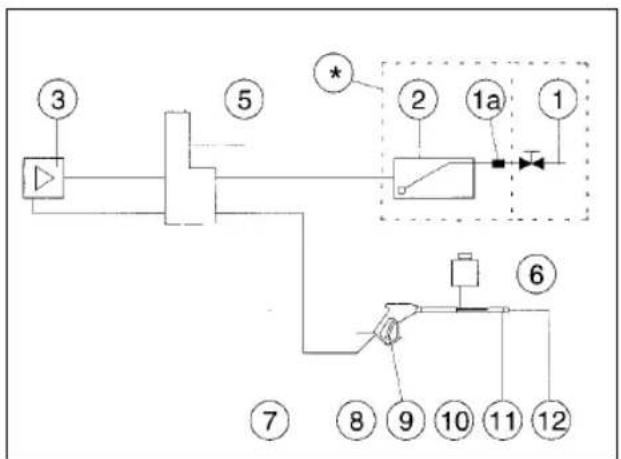

Paina pistoolikahvan laukaisinta ennen laitteen käynnistämistä. Tämä helpottaa käynnistystä, koska se keventää koneen työtä. Vedenliitäntäkaavio FIN

Anl. HR 1700 F 12-spr. 08.11.2001 13:25 Uhr Seite 45* Näitä osia emme voi toimittaa.

1a. Palautusvirran esto tai takaiskuventtiili ja putken ilmotus

3. Korkeapaineinen vesipumppu

6. Puhdistusainesäiliö

9. Pistoolin laukaisin

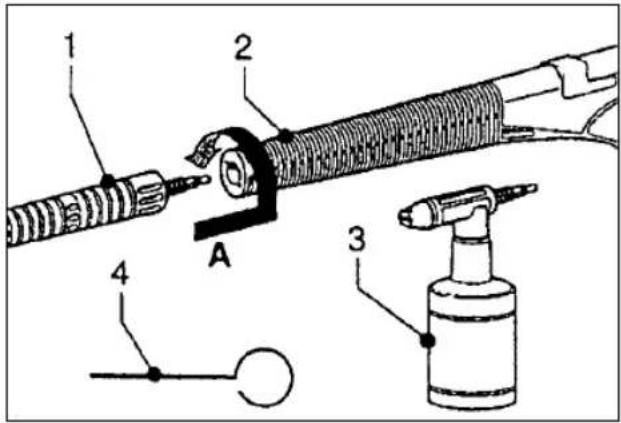

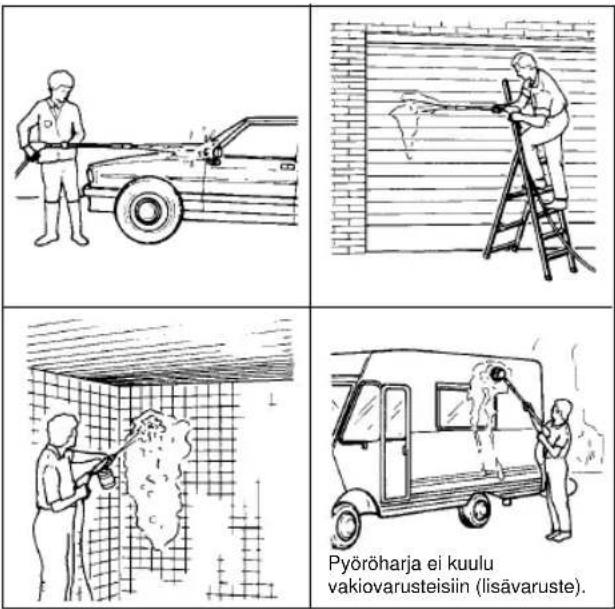

Laitteen oikea käyttö Painepesuri on asetettava tasaiselle, turvalliselle paikalle vaakatasoon. Aina konetta käyttäessä suositellaan oikeaa käyttöasentoa: yksi käsi pistoolikahvassa ja toinen putkivarressa. Vesisuihkua ei koskaan saa suunnata sähköjohtoihin tai koneeseen. Putkivarren asennus Putkivarsi lukittuu esimuotoillun osan (kohta 1) avulla ruiskupistooliin (kohta 2). Putkivartta käännetään nuolen „A“ osoittamaan suuntaan ja sitten n. 15° oikealle, kunnes molemmat kappaleet ovat tukevasti yhdessä (kts. allaolevaa kuvaa). Voit puhdistaa suuttimen tarvitessa suutinneulalla (kohta 4). Huomio! Tätä varten on laite ehdottomasti sammutettava ja erotettava vedensyötöstä. Käyttöönotto Kun painepesuri on liitetty verkkovirtaan ja vesijohtoon, tehdään näin:

2. Paina pistoolikahvan laukaisinta, niin että

mahdollinen ilma poistuu.

3. Käännä käyttökytkin asentoon „-1-“.

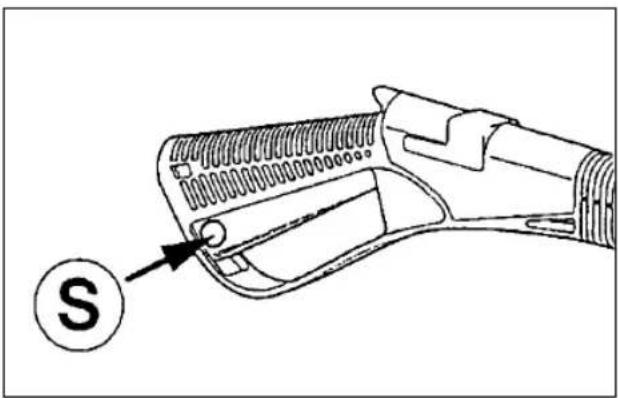

Pistoolikahvan turvalukitus Aina koneen sammutuksen jälkeen on pistoolikahvan turvalukitusta (S) ehdottomasti painettava. Täten estetään tahaton käynnistys. FIN

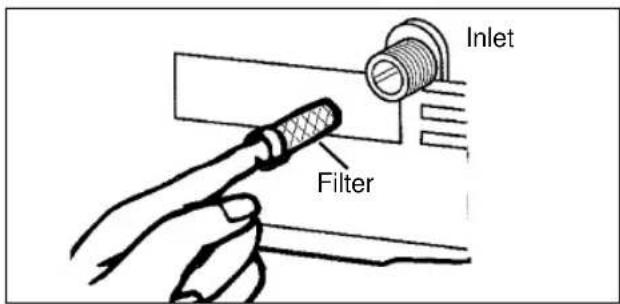

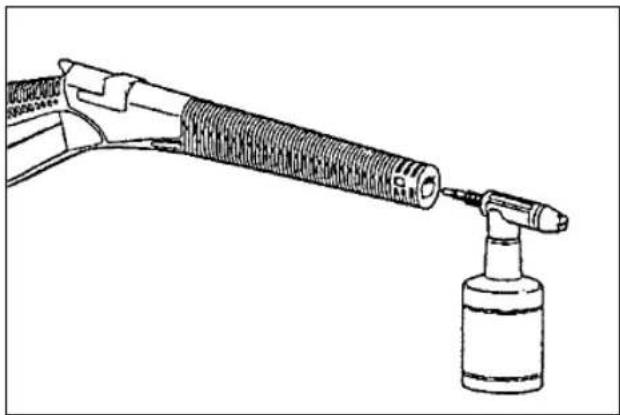

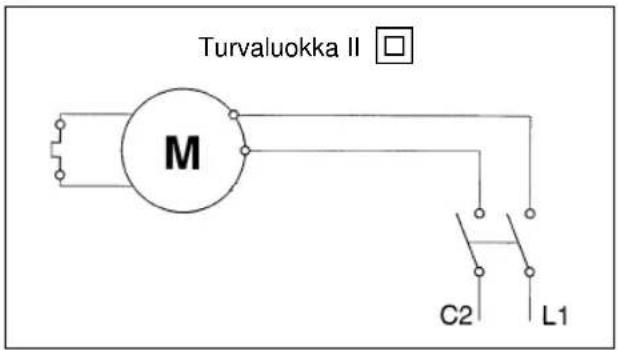

Pyöröharja ei kuulu vakiovarusteisiin (lisävaruste). Anl. HR 1700 F 12-spr. 08.11.2001 13:25 Uhr Seite 46Puhdistusaineen imu Vaahtoruiskutusputki Sopii käytettäväksi eri pesuaineiden kera (kts. kuvaa alhaalla) Huolto Voitelu Sähköpumppu on varustettu voitelujärjestelmällä, jossa on suljettu öljynkierto. Öljytyyppi: 15W40. Vedenimusuodattimen tarkistus Välttääksesi pumpun toiminnalle vaarallisia tukkeutumia tarkista imusuodatin säännöllisin väliajoin. (kts. kuvaa). Sähkömoottori Sähkömoottori on varustettu turvakytkimellä. Jos moottori kuumenee liikaa, tämä kytkin pysäyttää sen. 5-10 minuutin tauon jälkeen voi laitteen käynnistää uudelleen. Selvitä häiriön syy. Verkkoliitäntäjohto Sähkökaapelia ei saa vahingoittaa. Jos näin kuitenkin sattuu, on ammattitaitoisen henkilöstön vaihdettava se uuteen. Kytkentäkaavio Korjaus- ja varaosapalvelu Kääntykää huoltokeskuksemme puoleen mahdollisten häiriöiden takia tai varaosia tarvitessanne. Koneen käytöstäpoisto Heti kun konetta ei enää haluta käyttää, on ryhdyttävä seuraaviin toimenpiteisiin: Irroita verkkoliitäntäjohto ja tee kone käyttökelvottomaksi. Varastoi poissa lasten ulottuvilta. Mitään vanhan koneen osia ei saa käyttää varaosina. Pura kone osiin ja poista erilliset osat lain määräysten mukaisesti. FIN

Toimintahäiriöt ja niiden poisto Toimintahäiriö Syy Poisto Sähköpumppu ei käy kytkintä painettaessa Sähköpumppu käy, mutta painetta ei synny Käyttöpaine epäsäännöllinen Moottori ei enää käynnisty Pumppu vuotaa Paineen lasku Erittäin kova ääni Yläosasta tihkuu vettä Kytkintä painettaessa moottori käy mutta ei käynnisty Pistoke ei toimi. Verkkojännite on liian alhainen. Pumppu on lukittunut. Lämpöturvakytkin on lauennut. Imusuodatin tukkeutunut Ilmanimu liitoskappaleitten kautta Imu- ja poistoventtiilit tukkeutuneet tai kuluneet Suuttimen aukko on liian leveä Ilman imu Venttiilit tukkeutuneet ja kuluneet Tiivisteet kuluneet Lämpökytkin reagoinut ylikuumenemiseen Tiivisteet kuluneet Kulunut suutin Venttiilit likaantuneet tai tukkeutuneet Kuluneet venttiilintiivisteet Kuluneet tiivisteet Tukkeutunut suodatin Ilman imu Kuluneet, likaantuneet tai tukkeutuneet venttiilit Kuluneet laakerit Liian korkea veden lämpö Suodatin likainen Kuluneet tiivisteet Tiivistesarjan O-rengas kulunut Jännite on annetun arvon alapuolella Pumppu on lukkiutunut tai jäätynyt. Sähkön jatkojohto on liian ohut. Tarkista, onko pistoke kunnossa. Käännä moottoria käsin. Anna moottorin jäähtyä. Pidä putkivarsi auki. Puhdista suodatin Tarkista imuliitännät ja letkun liitoskappaleet Puhdista tai vaihda uusiin. Tarkista ja vaihda uuteen. Tarkista imuliitoskappaleet Puhdista tai vaihda uusiin Tarkista ja vaihda uusiin. Tarkista jännite. Käännä kytkin pois ja anna jäähtyä muutaman minuutin ajan. Tarkista ja vaihda uusiin. Vaihda suutin Tarkista, puhdista, vaihda uusiin Tarkista ja/tai vaihda uusiin Tarkista ja/tai vaihda uusiin Tarkista ja/tai vaihda uuteen Tarkista imujohdot Tarkista, puhdista, vaihda uusiin Tarkista ja/tai vaihda uusiin Laske lämpötila alle 50°C Tarkista ja/tai vaihda uusiin Vaihda tiiviste Vaihda O-rengas. Tarkista, että laitteisto on oikean kokoinen Vaihda jatkojohto riittävän paksuun. Anl. HR 1700 F 12-spr. 08.11.2001 13:25 Uhr Seite 48Tekniset tiedot: Käyttöylipaine kork. baria 100 Tilavuusvirtaus kork. l/min: 7,5 Verkkoliitäntä: 230 V ~ 50 Hz Moottorin teho kW: 1,7 Varokelaji: IP 44 Eristysluokka: F Vedensyöttö kork. °C: 60 (väliaikaisesti) Vedensyöttö kork. baria: 10 Varoke Amp.: 16 Moottorin kierrosluku min.

Moottorin suoja: Lämpövaroke käämissä Laitteen paino: 7 kg Takaiskuvoima on alle 20 N Työpaikkakohtainen melunpäästöarvo on 79 dB(A). FIN
