HT 1600-F - Painepesuri EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Korkeapainepuhdistin
Merkki	Einhell
Malli	HT 1600-F
Maksimipaine	100 bar
Maksimivesivirta	6,5 L/min
Moottorin teho	1,6 kW
Sähkönsyöttö	230 V ~ 50 Hz
Suojausluokka	IP 44
Eristysluokka	F
Veden maksimilämpötila (tulo)	60 °C (tilapäinen) / 50 °C (jatkuva)
Syöttöveden maksimipaine	10 bar
Sulakesuojaus	16 A
Moottorin pyörimisnopeus	2800 min⁻¹
Öljytilavuus	0,25 L
Öljytyyppi	15W-40
Paino	14 kg
Melutaso	79 dB(A)
Suihkutoiminnot	Pyöreä suihku, litteä suihku, pesuaineen ruiskutus
Turvalaitteet	Pistoolin lukitus, lämpösuoja, 30 mA vikavirtasuojakytkin
Mukana tulevat tarvikkeet	Pistooli, suutin, korkeapaineletku, vaahtosovitin, roottorisuutin
Määräaikaishuolto	Öljynvaihto 300 h välein, suodattimen puhdistus, kalkinpoisto
Takuu	12 kuukautta

Usein kysytyt kysymykset - HT 1600-F EINHELL

Kuinka ottaa korkeapainepuhdistin HT 1600-F käyttöön?

Varmista, että laite on jännitteetön (kytkin asennossa 0). Liitä vesiletku (sisähalkaisija 12-13 mm) veden tuloliitäntään. Avaa vesihana. Paina pistoolin liipaisinta ilmauksen poistamiseksi. Kytke laite pistorasiaan, joka on suojattu 30 mA vikavirtasuojalla. Käännä kytkin asentoon 1 ja paina liipaisinta käynnistääksesi.

Kuinka käyttää vaahtosovitinta?

Vaihda etusuutin vaahtosuuttimeen. Täytä säiliö sopivalla puhdistusaineella ja kiinnitä se. Liipaisinta painamalla pesuaine imeytyy automaattisesti. Lopettaaksesi vaihda takaisin tavalliseen suuttimeen.

Kuinka vaihtaa pyöreä suihku litteäksi suihkuksi?

Käännä suuttimen päätä vasemmalle saadaksesi litteän suihkun ja oikealle saadaksesi pyöreän suihkun. Tämä mahdollistaa puhdistustehon säätämisen.

Mitä turvallisuusohjeita on noudatettava?

Älä koskaan suuntaa suihkua ihmisiä tai eläimiä kohti. Käytä suojavaatetusta. Irrota laite verkosta ennen huoltoa. Käytä 30 mA vikavirtasuojaa. Älä puhdista vaatteita päällä. Pidä pistoolia molemmilla käsillä.

Mitä tehdä, jos paine on riittämätön?

Tarkista, ettei suutin ole tukossa tai kulunut. Tarkista veden tulo ilmavuotojen varalta. Puhdista tai vaihda venttiilit tarvittaessa. Varmista, että veden tulosuodatin on puhdas.

Kuinka huoltaa veden tulosuodatinta?

Tarkista säännöllisesti veden tulossa oleva suodatin. Puhdista se puhtaalla vedellä, jos se on likainen. Tukkeutunut suodatin heikentää pumpun suorituskykyä.

Mitä öljyä käyttää ja milloin se vaihdetaan?

Käytä 15W-40 öljyä 0,25 L määrä. Ensimmäinen öljynvaihto suositellaan 300 tunnin käytön jälkeen, ja se tulee teettää huoltopalvelulla.

Kuinka poistaa kalkki laitteesta?

Valmista vesi/kalkinpoistoaineseos (1:15) 30 L säiliössä. Ime se letkun kautta ja kierrätä suljetussa piirissä 10 minuutin ajan. Huomio: kalkinpoistoaine on syövyttävää, noudata turvallisuusohjeita.

Voinko käyttää laitetta jatkojohdon kanssa?

Kyllä, mutta käytä sopivaa jatkojohtoa: poikkipinta 1,5 mm² enintään 20 m ja 2,5 mm² 20–50 m. Jatkojohdon on oltava roiskevesisuojattu ja siinä on oltava suojamaadoitus.

Kuinka säilyttää laite talvella?

Laite on suojattava jäätymiseltä. Ennen pitkäaikaista varastointia huuhtele se puhtaalla vedellä. Ime pakkasneste piiriin vaurioiden estämiseksi. Säilytä se jäätymättömässä paikassa.

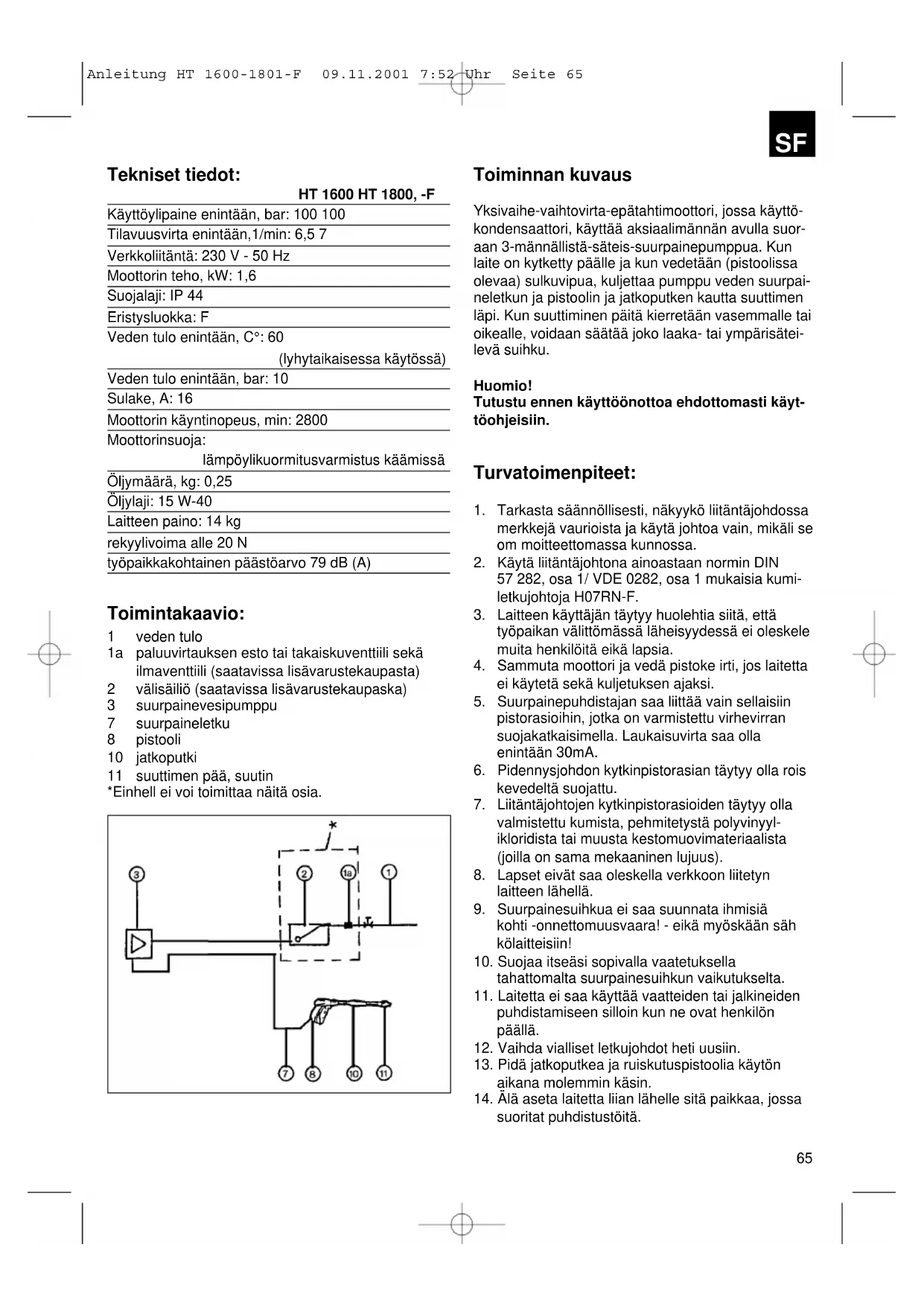

KÄYTTÖOHJE HT 1600-F EINHELL

Käyttöylipaine enintään, bar: 100 100

Tilavuusvirta enintään, 1/min: 6,5 7

Verkkoliitäntä: 230 V - 50 Hz

Moottorin teho, kW: 1,6

Suojalaji: IP 44

Eristysluokka: F

Veden tulo enintään, C°: 60(lyhytaikaisessa käytössä)

Veden tulo enintään, bar: 10

Sulake, A: 16

Moottorin käyntinopeus, min: 2800

Moottorinsuoja:lämpöylikuormitusvarmistus käämissä

Öljymäärä, kg: 0,25

Öljylaji: 15 W-40

Laitteen paino: 14 kg

rekyylivoima alle 20 N

työpaikkakohtainen päästöarvo 79 dB (A)

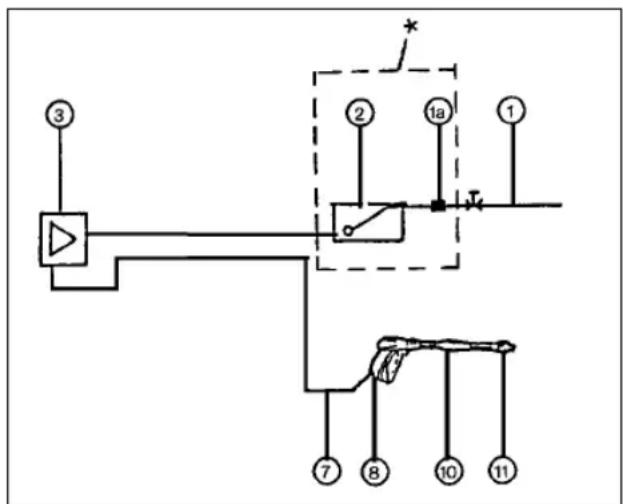

Toimintakaavio:

1 veden tulo
1a paluuvirtauksen esto tai takaiskuventtiili sekä ilmaventtiili (saatavissa lisävarustekaupasta)
2 välisäiliö (saatavissa lisävarustekaupaska)
3 suurpainevesipumppu
7 suurpaineletku
8 pistooli
10 jatkoputki
11 suuttimen pää, suutin
*Einhell ei voi toimittaa näitä osia.

Toiminnan kuvaus

Yksivaihe-vaihtovirta-epätahtimooottori, jossa käyttökondensaattori, käyttää aksiaalimännän avulla suoraan 3-männällistä-säteis-suurpainepumppua. Kun laite on kytketty päälle ja kun vedetään (pistoolissa olevaa) sulkuvipua, kuljettaa pumppu veden suurpai-neletkun ja pistoolin ja jatkoputken kautta suuttimen läpi. Kun suuttiminen päitä kierretään vasemmalle tai oikealle, voidaan säätää joko laaka- tai ympärisäteilevä suihku.

Huomio!

Tutustu ennen käyttöönottoa ehdottomasti käyttöohjeisiin.

Turvatoimenpiteet:

1. Tarkasta säännöllisesti, näkyykö liitäntäjohdossa merkkejä vaurioista ja käytä johtoa vain, mikäli se om moitteettomassa kunnossa.
2. Käytä liitäntäjohtona ainoastaan normin DIN 57 282, osa 1/ VDE 0282, osa 1 mukaisia kumiletkujohtoja H07RN-F.
3. Laitteen käyttäjän täytyy huolehtia siitä, että työpaikan välittömässä läheisyydessä ei oleskele muita henkilöitä eikä lapsia.
4. Sammuta moottori ja vedä pistoke irti, jos laitetta ei käytetä sekä kuljetuksen ajaksi.
5. Suurpainepuhdistajan saa liittää vain sellaisiin pistorasioihin, jotka on varmistettu virhevirran suojakatkaisimella. Laukaisuvirta saa olla enintään 30mA.
6. Pidennysjohdon kytkinpistorasian täytyy olla rois kevedeltä suojattu.
7. Liitäntäjohtojen kytkinpistorasioiden täytyy olla valmistettu kumista, pehmitetystä polyvinyyl-ikloridista tai muusta kestomuovimateriaalista (joilla on sama mekaaninen lujuus).
8. Lapset eivät saa oleskella verkkoon liitetyn laitteen lähellä.
9. Suurpainesuihkua ei saa suunnata ihmisiä kohti -onnettomuusvaara! - eikä myöskään säh kölaitteisiin!
10. Suojaa itseäsi sopivalla vaatetuksella tahattomalta suurpainesuihkun vaikutukselta.
11. Laitetta ei saa käyttää vaatteiden tai jalkineiden puhdistamiseen silloin kun ne ovat henkilön päällä.
12. Vaihda vialliset letkujohdot heti uusiin.
13. Pidä jatkoputkea ja ruiskutuspistoolia käytön aikana molemmin käsin.
14. Älä aseta laitetta liian lähelle sitä paikkaa, jossa suoritat puhdistustöitä.

SF

1. Moottoriajoneuvojen, traktorien, moottoripyörien jne puhdistuksen saa suorittaa vain sellaisissa paikoissa, joissa on viemärin tulopuolelle asen nettu „öljyn erotin“
2. Käytä ainoastaan valmistajan alkuperäisiä varaosia.

Ohjeita käyttäjälle

Huomioi käytösaä lisäksi jäljempänä olevat toimenpiteet!

●Melun kehittyminen:

Käytön aikana täytyy käyttää vastaavaa kuulosuojainta (DIN)

●Loukkaantumisvaara:

Älä suuntaa vesisuihkua henkilöitä tai eläimiä kohti.

●Sähköisku:

Irrota pistoke aina ennen huoltotöitä ja kotelon avaamista. Älä suihkuta sähkölaiteisiin.

●Puhdistusaineet:

Noudata puhdistusaineiden käsittelyssä valmistajan ohjeita.

●Tarkastus:

Vähintään kerran vuodessa, riippuen käytöstä, tarkastuta laite sopivalla korjaamolla. Vaihda mahd. vialliset osat kuten liitäntäjohto ja paineletku uusiin alkuperäisiin varaosiin.

Sähköliitäntä

Laitteen saa liittää vain määräysten mukaan asennettuihin pistorasioihin, joissa on suojakontakti. Jos olet epävarma, pyydä neuvoa sähköalan ammattihenkilöiltä tai anna heidän suorittaa asennus. Sen jälkeen kun olet tarkistanut laitteen tyyppikilves- sä olevat tiedot ja todennut ne yhtäpitäviksi sähköverkon arvojen kanssa - sähköverkon täytyy olla varmistettu I6 A:lla - laita pistoke pistorasiaan. Suurpainepuhdistaja käynnistetään painamalla kotelon takaosassa olevaa painiketta. Laite on suojattu ylikuormitusta vastaan. Jos moottori kuormittuu liikaa, katkeaa virta ja näin estetään moottorin käämityksen palaminen. Virrankatkaisulaitteisto on varmuuden vuoksi suunniteltu niin, että ylikuormituksen sattuessa sinun

täytyy odottaa 5 minuuttia, ennen kuin voit taas kytkeä moottorin päälle. Sitä ennen sinun täytyy poistaa ylikuormituksen syy. Kun kytket suurpainepuhdistajan uudelleen päälle, sinun täytyy ensin kytkeä katkaisin pois päältä. Määrätyn ajan kuluttua voit taas ottaa laitteen käyttöön katkaisinta painamalla. Jos käytät pidennyskaapeleita, suojaa liitoskytkimet kosteudelta.

Vialliset johdot

Johdoissa esiintyy erityisen usein eristysvaurioita.

Syyt ovat mm.:

●Johdon yli on ajettu raskaalla laitteella
●Jos johto on viety ovien tai ikkunoiden kautta, on siihen muodostunut puristuskohtia
●Fristyksen vanhentumisesta johtuvia repeämiä
●Johdon vääränlaisesta kiinnityksestä tai kuljetuksesta johtuvat taitekohdat

Viallisia johtoja ei saa käyttää, sillä eristysvaurioiden vuoksi ne ovat hengenvaarallisia. Kaapelin, pistokkeen ja liitosrasian tulee täyttää seuravassa luetellut vaatimukset.

Suurpainepuhdistajan liitäntäjohdoissa tulee olla kumieristys.

Määräysten mukaan täytyy johdossa olla painettuna tyyppimerkintä.

Osta vain sellaisiä johtoja, joisaa on merkintä!

Liitäntäjohtojen pistokkeiden ja liitosrasioiden täytyy olla valmistettu kumista.

Johdot eivät saa olla miten pitkiä tahansa. Pitemmien johtojen läpimitan täytyy olla vastaavasti suurempi.

Johtojen pituudet: ks. taulukko

„pidennyskaapelit“.

Sinun täytyy säännöllisesti tarkastaa, onko johdoissa vaurioita. Tarkastuksen äjaksi johto täytyy irrottaa pistorasiasta. Kelaa johto kokonaan pois kaapelirullaimelta. Tarkasta johdon vienti sisään pistokkeisiin sekä se, onko liitosrasioissa taitekohtia. Hyvin herkkien vikavirta-suojalaitteiden käyttö 10 tai 30 milliampeerin (mA) nimellisvirralla on varotoimenpide.

Sellaiset laitteet kytkeytyvät onnettomuuden sattuessa pois päältä ennen kuin sähkövirran vaikutus on hengenvaarallista.

Ammattimies voi asentaa vikavirtasuojakytkimen pysyvästi talon sähköjärjestelmään.

Kaupassa on myös saatavissa liitettäviä malleja, jotka voidaan asettaa pistorasian ja liitäntäjohdon väliin. Useat valmistajat tarjoavat sellaisia laitteita.

Ulkona saa käyttää vain sellaisia laitteita, jotka on suojattu sateelta ja kosteudelta.

SF

Kyseiset mallit on merkitty tällä symbolilla

tai kirjoituksella „suojalaji IP 44“

Taulukko „pidennyskaapelit“

Jännite Kaapelin pituus Halkaisija
V	mm ^2
230 enintään 20 m 1,5
230 20 - 50 m 2,5

Toimenpiteet ennen käyttöönottoa

Noudata kyseisen vesijohtolaitoksen määräyksiä.

Vesiliittymä

Ruuvaa vedentuloletku laitteen veden sisäänottoliitäntään (on suositeltavaa käyttää vahvennettua letkua, jonka sisäläpimitta on vähintään 12-13 mm = 1/2“). Ruuvaa suurpaineletku laitteen vedenpoistoon. Kaikki liitoskappaleet täytyy ruuvata lujasti kiinni, sisään ei saa päästä ilmaa.

Huomio!

●Laite ei saa käydä ilman vettä; jatkuva, riittävä veden tulo (vähintään Il-12 l/min) täytyy olla taattu. Jos laite käy kuivana, siitä aiheutuu pahoja vaurioita tiivisteisiin.
●Laitteeseen tulevan veden täytyy olla puhdasta / siinä ei saa olla likaa tai hiekkaa. Jos tarpeen, asenna liansuodatin vedentuloon.
●Laitteesen tulevassa vedessä ei saa olla aggres siivisia puhdistusaineita eikä liuottimia.
- Laitteeseen tulevan veden lämpötila saa olla korkeintaan 60°C, lyhytaikaiseesa käytössä (ej jatkuvassa käytössä).

Käyttöalueet

●Kuljetusvälineiden, maataloudessa käytettävien ajoneuvojen sekä huonetilojen puhdistamiseen.
- Elintarvikealalla, karja- ja maitotaloudessa teurastamoissa, erilaisiin puhdistustöihin.
- Viemäriputkien, lattiapäällysteiden, julkisivujen, kylpyhuone- ja saniteettikalusteiden, lasi-julkisivujen puhdistamiseen.
- Kiinteiden suihkutusaineiden suihkuttamiseen.

Sähköliitäntä

Laitteen saa liittää vain määräysten mukaan asennettuihin pistorasioihin, joissa on suojakontakti. Jos olet epävarma, pyydä neuvoa sähköalan ammattihenkilöiltä, tai anna heidän suorittaa asennus. Sen jälkeen kun olet tarkastanut laitteen tyyppikilvessä olevat tiedot ja todennut ne yhtäpitäviksi sähköverkon arvojen kanssa - sähköverkko tulee olla varmistettu 16 A:lla - laita pistoke pistorasiaan.

SF

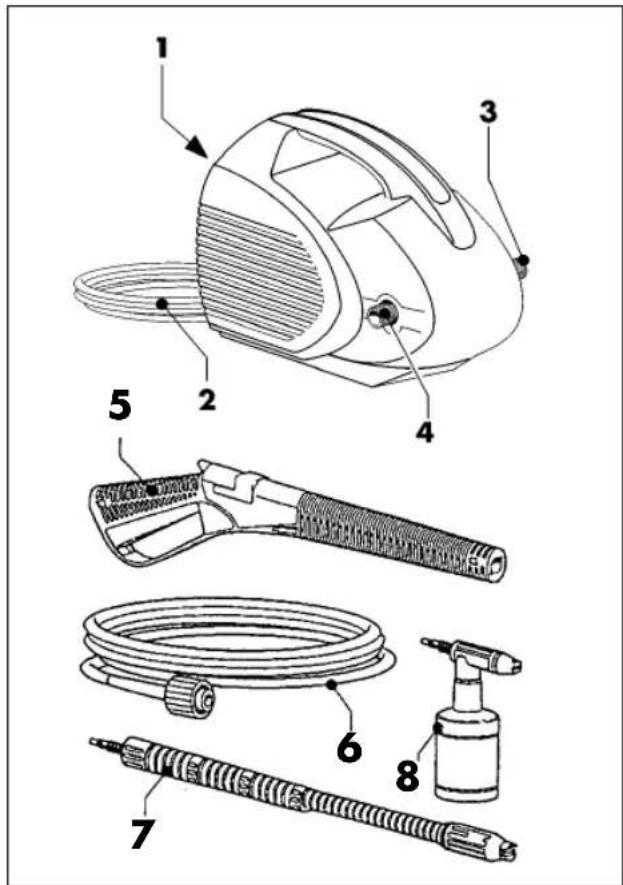

Yleiskuva

1. Päälle/pois-kytkin
2. Liitäntäjohto ja verkkopistoke
3. Vedenpoisto
4. Vedentulo ja suodatin
5. Pistooli
6. Paineletku
7. Putki
8. Vaahtosuutin

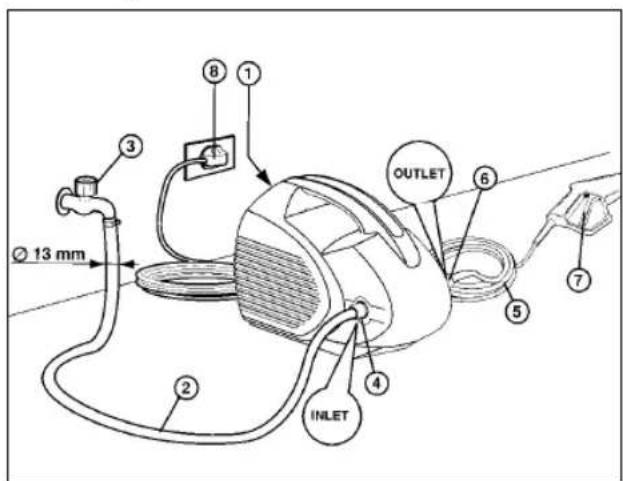

1. Pääkytkimen on oltava „O“-asennossa (kohta 1).
2. Vedentuloletku (kohta 2) on liitettävä INLET-liitäntään (kohta 4). Tähän on käytettävä väh. 15 barin kestävää letkua, jonka sisäläpimitta on vähintäin 12-13 mm (1/2 „).
3. Asettakaa putki pistoolikahvaan.
4. Liittäkää korkeapaineletku (kohta 5) OUTLET-liitäntään (kohta 6) sekä pistoolikahvaan. Veden lämpötila ei saa ylittää 50°C jatkuvassa käytössä.
5. Avatkaa vesihana (kohta 3).
6. Painakaa liipaisinta (kohta 7), kunnes putken suuttimesta tulee vettä, jolloin mahdolliset jäänteet poistuvat johdoista.
7. Pankaa verkkopistoke pistorasiaan (kohta 8).
8. Käynnistäkää laite siirtämällä kytkin asentoon „-|-“. Painakaa liipaisinta, ennen kuin käynnistätte laitteen. Tämä helpottaa käynnistymistä ja on hyväksi koneelle.

Putken kokoaminen

Putki (kohta 1) napsahtaa pistinliitännällä kiinni ruiskupistooliin (kohta 2). Putki työnnetään paikalleen nuolen „A“ suuntaisesti ja sitä käännetään sitten n. 15° myötäpäivään, kunnes molemmat kappaleet ovat täysin yhdessä. Jos suutin likaantuu, voitte puhdistaa sen suuttimenpuhdistusneulalla (kohta 4). Huomio! Tätä varten laite on ehdottomasti pysäytettävä ja irroitettava vedentulojohdosta.

Kokoonpano

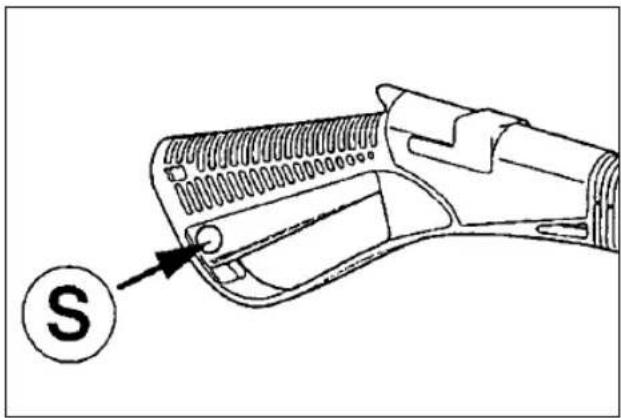

Pistoolin suojatoimet

Aina koneen pysähtymisen jälkeen on pistoolikahvan turvalukitus (S) ehdottomasti toimennettava. Täten estetään tahaton käynnistyminen.

Käyttöönotto, käyttö- ja toimintaohjeet

1. Liitä laite sähköverkkoon (noudata varotoimenpiteitä ja huomioi sähköliitäntä)

1. Avaa vesihana (huomio „käyttöönotossa “ ja“vesiliittymässä“ kuvattuja toimenpiteitä).

1. Ilmaa laite painamalla pistoolin kädensijassa olevaa vipua.

1. Kytke laite päälle ruiskutuspistoolin ollessa auki (kytke laitteessa oleva pääkatkaisin asentoon 1).

Suurpainepuhdistajan kiertokulussa saattaa olla epäpuhtauksia; siksi on suositeltavaa ruiskuttaa 10-20 sekuntia vain ruiskutuspistoolilla, jotta mahd. epäpuhtaudet tulevat ulos.

Epäpuhtaudet voisivat tukkia suurpainesuuttimen ja vaarantaa sen takia sen moitteettoman toiminnan. Suurpainesuutinta ei saa puhdistaa terävillä, metallisilla laitteilla, vaan ainoastasn ilmasuihkeella.

Puhdistusaineiden suihkuttaminen

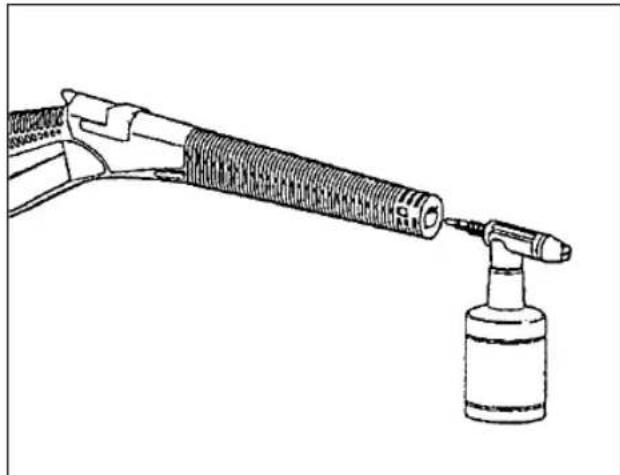

Irrota jatkoputken etummainen osa ja aseta sen tilalle vaahtosuihkulisäosa. Täytä sen jälkeen säiliöön sopivaa puhdistusainetta ja kierrä säiliö taas suuttimenpitimeen.

Jos nyt painat pistoolin vipua, puhdistusainetta imetään automaattisesti säiliöstä ja ruiskutetaan veden kanssa.

Jos et enää halua lisätä veteen puhdistusainetta, irrota vaahtosuihkulisäosa ja aseta tavallinen jatko-putken etummainen osa taas paikalleen.

Puhdistusaineiden oikea käyttö

●Valmistele puhdistusaineet oikeassa seossuhteessa (ks. valmistajan ohjeet).
- Levitä puhdistusaineliuos suurpainepuhdistajan avulla tasaisesti puhdistettavalle pinnalle ja anna aineen vaikuttaa hetken (ole varovainen, kun työskentelet lämpimillä pinnoilla, esim. konepeltillä tai auringon paisteessa).
- Käsiteltävä pinta huuhdellaan sen jälkeen vedellä suurpainepuhdistajan avulla, tasaisesti joka puolelta.

Ei ole suositeltavaa käyttää voimakkaasti vaahtoavia tai happoa sisältäviä puhdistusaineita. Käytä ainoastaan tavallisia kaupasta saatavia merkkituotteita.

SF

Huomio!

Suorita turvallisuussyistä suuttimen vaihto aina vasta sen jälkeen kun olet sammuttanut moottorin!

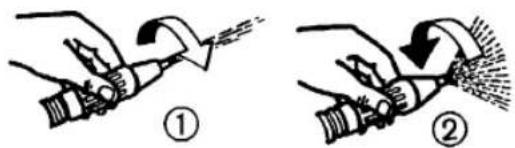

Monisuuntasuihkeen kääntäminen leveäsuihkeeksi

Kaikissa työvaiheissa voidaan ruiskuttaa monisuuntasuihkeella tai leveäsuihkeella.

Jos haluat vaihtaa suihketta, käännä kuvien (1) ja (2) osoittamalla tavalla, suuttimen pää vasemmalle (2) = laakasuihku, oikealle (1) = monisuuntasuihku Ei laitteessa HT 1400-F

Käytöstä poistsminen pitemmäksi aikaa

Mikäli on tarkoitus pitää laite pitemmän aikaa pois käytöstä, on suositeltavaa huuhdella laite sitä ennen riittävällä vesimäärällä. Käytä huuhteluun puhdasta vettä, johon ei ole lisätty puhdistusaineita.

Pakkasenkesto

Laite täytyy varastoida niin, että siihen ei synny pak- kasvaurioita!

Jos laitetta säilytetään erittäin kylmissä tai pakkaselle altiissa tiloissa, on suositeltavaa imeä sitä ennen pakkassuojaainetta laitteen läpi. Aseta tällöin pakkasnestesäiliö laitteen imuosan yläpuolelle, jotta imeminen helpottuu.

Tarkastus ja huolto

Huomio!

Irrota pistoke pistorasiasta aina ennen korjaustai huoltotöitä. Verkkovirtaan liitettyjen laitteiden korjaustyöt voivat aiheuttaa kuolemaan johtavia tapaturmia!

Laite ei tarvitse huoltoa. Laitteeseen on täytetty öljy ennen toimitusta. Se on siten käyttökunnossa n. 300 käyttötunnin ajaksi. Näiden käyttötuntien täytyttyä on asiantuntevan huoltamon vaihdettava öljy.

Huomio!

Älä ime laitteella koskaan lakanlaimentimia, bensiiniä, öljyä jne tai suodattamatonta vettä.

Laitteen tiivistet eivät ole liuotteenkestäviä.

Liuottimia siaältävä suihkesumu on herkästi syttyvää, helposti räjähtävää ja myrkyllistä!

Käytöstä poistaminen

Tärkeä!

Kun pumppu poistetaan käytöstä (kytketään pois päältä), on laite saatettava paineettomaksi avaamalla pistooli.

Kytke laite Sulje vesihana Irrota pistoke pois päältä pistorasiasta

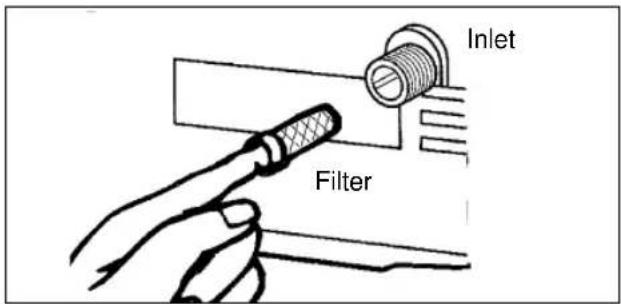

Imusuodatin on tarkastettava säännöllisin väliajoin tukkeumien estämiseksi, jotka voivat vaarantaa pumpun toiminnan (kts. kuvaa).

Inlet Filter

Kalkinpoisto

Kalkinpoisto täytyy suorittaa säännöllisesti kalkinpoistoaineella. Kalkinpoistokertojen väliset ajat riippuvat paikallista veden kovuusasteesta.

Laita kalkinpoistoainetta vähintään 30 litran suuruiseen astiaan; seossuhde on 1 litra kalkinpoistoainetta 15 litraan vettä.

Ime seos suurpainepuhdistajalla letkun kautta ja suuntaa pistooli heti takaisin astiaan. Syntyy suljettu piiri, jossa veden ja kalkinpoistoaineen sekoituksen täytyy kiertää ainakin 10 minuuttia (kytke laite päälle katkaisimesta).

Imeminen tapahtuu helpommin, jos vesisäiliö asetetaan pumpun yläpuolelle.

Varovasti!

Kalkinpoistoaine on syövyttävää. Noudata päkkauksessa olevia kalkinpoistoaineen valmistajan neuvoja!

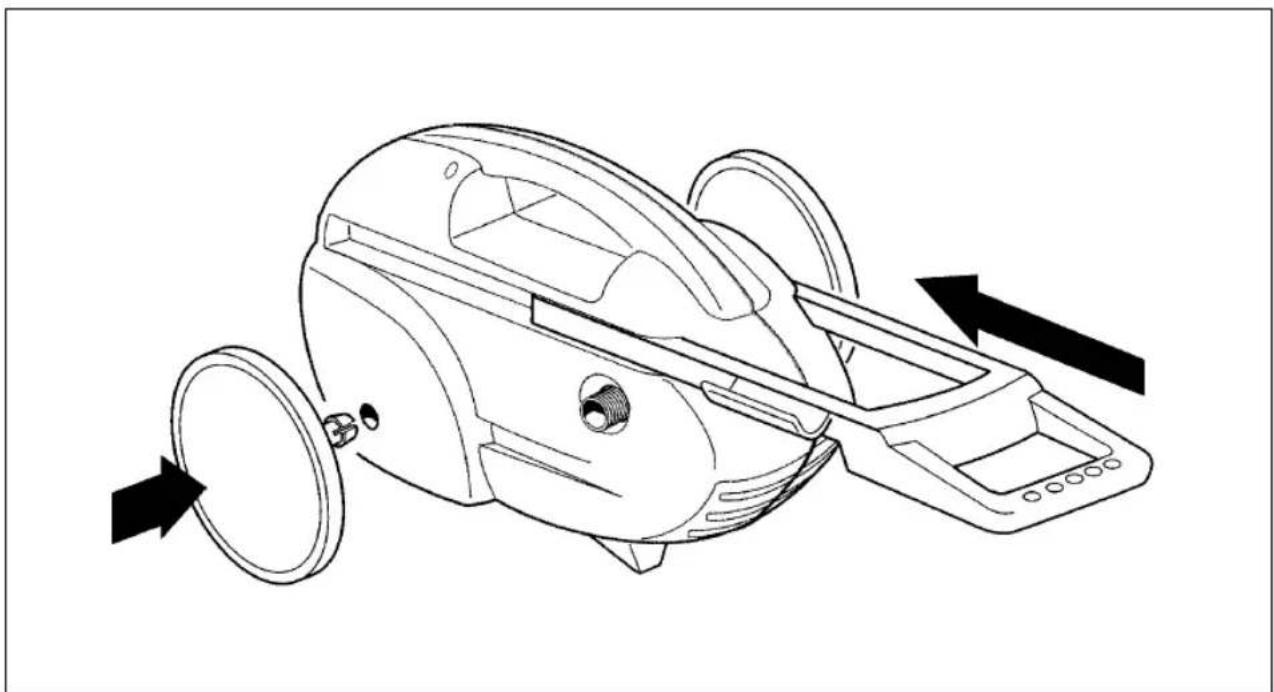

Pyörien asennus

Jotta saat suurpainepuhdistajasta liikuteltavan/liikku-van asenna siihen oheiset pyörät ja tukijalka. Pyörät vain painetaan sivusta niille tarkoitettuihin reikiin. Työnnä sanka kotelon ohjausrakoon. Sanka lukittuu alempaan ja ylempään asentoon. Jos haluat irrottaa sen lukituksesta, paina molemmat nokat sisään; sen jälkeem ajosanka voidaan työntää sisään tai vetää ulos.

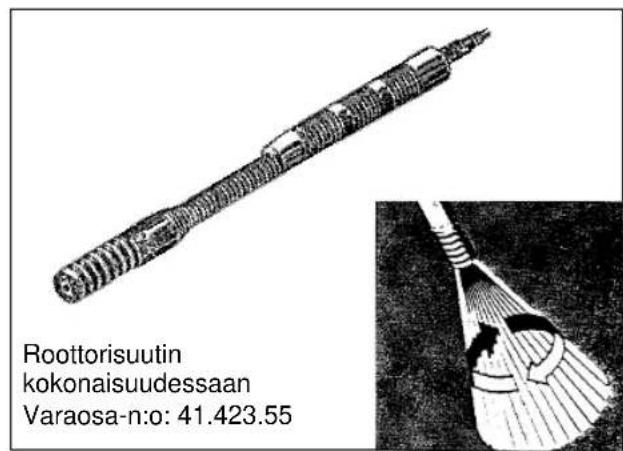

Roottorisuuttimella työskentely

Roottorisuutin on jo asennettu paikalleen ja sitä voidaan käyttää heti.

Puhdistussuihke tulee roottorisuuttimesta pyörivästi ulos ja sillä on tavalliseen puhdistussuuttimeen verrattuna kaksinkertainen puhdistusteho.

Uusi suutin saattaa käynnistyä ensimmäisellä kertaa vähän hitaammin, kunnes suuntin on vapautunut. Paina silloin pistoolin vipua kevyesti muutaman kerran peräkkäin, mikäli suuttimen pyöriminen ei ala heti toimia.

Roottorisuutin on kehitetty erityisesti jalankulkutien laattojen, julkisivujen seinien, uimaloiden ja muiden sellaisten pintojen puhdistukseen, jotka voivat olla esimerkiksi likaisia tai sammaleisia.

Huomio! Loukkaantumisvaara!

Älä suihkuta henkijöitä tai eläimiä kohti. Suorita suuttimen vaihto turvallisuussyiatä aina vasta sitten kun olet sammuttanut moottorin!

Roottorisuutin kokonaisuudessaan Varaosa-n:o: 41.423.55

Suihkutus-jatkoputki, roottorisuutin ja muut lisälaitteet kiinnitetään bajonettilukituksella pistoolin kädensi- jaan.

Aseta jatkoputki pistoolin runkoon, paina jatkoputkea vasemmalle vasteeseen asti.

Jatkoputki irrotetaan painamalla sitä pistooliin päin ja kiertämällä sitä oikealle.

Koneen käytöstäpoisto

Kun korkeapainepesuria ei enää aiota käyttää, on meneteltävä seuraavasti:

• Irroittakaa verkkoliitäntäjohto ja tehkää kone käyttökelvottomaksi.
  ●Varastoikaa se pois lasten ulottuvilta.
  ●Vanhan koneen osia ei saa käyttää varaosina.
  ●Hajottakaa kone osiin ja poistakaa erilliset osat käytöstä voimassaolevien määräysten mukaisesti.

Häiriöt ja niiden poistaminen

Häiriö Syy Poisto
Pumppu ei saavuta painetta - sopimaton tai kulunut suutin - uusi suutin- imee ilmaa - tarkista imujohdot ja tiivistä- kuluneet tai likaiset - uusi tai puhdista venttiilitventtiilit
Paineennäytössä - kuluneet tai likaiset venttiilit - uusi tai puhdista venttiilitpaineenvaihteluita - veden lämpötila liian korkea - vähennä tulolämpötilaa- kuluneet tiivisteet - vaihda tiivisteet- kulunut suutin - asenna uusi suutin
Melu - veden lämpötila liian korkea - vähennä veden lämpötilaa- imee ilmaa - tarkista johdot- likainen tai kulunut venttiili - puhdista ja uusi venttiilit
Pääosasta vuotaa vettä - tiivisterenkaat ovat kuluneet - uusi tiivisterenkaat
Öljynhukka - öljytiivisterenkaat ovat kuluneet - uusi tiivisterenkaat
Moottori ei käynnisty	- ei sähköä	- tarkasta, onko pistoke oikeinpistorasiassa ja onko johdossasähkövirtaa- tarkasta, toimiikokatkaisin
Moottorista kuuluu ääni,mutta se ei käynnisty	- verkkojännite ei ole sopiva, se alittaa vaaditunrvähimmais-jännitteen- jännitteen aleneminenjohtuu pidennys-kaapelista,joka ei ole tarpeeksipaksu tai se on liian pitkä	- tarksta sähköjohdon sopivuus- noudata pidennyskaapeliakoskevia käyttöohjeita

SF
① = Katkaisin
② = punainen
③ = punainen
④ = musta
⑤ = vihreä
⑥ = keltainen/vihreä

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

©Eγγύηση EINHELL

Oikeus teknisiin muutoksiin pidätetään
