HT 1600-F - Hochdruckreiniger EINHELL - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Einhell
Modell	HT 1600-F
Maximaler Druck	100 bar
Maximaler Wasserdurchfluss	6,5 L/min
Motorleistung	1,6 kW
Stromversorgung	230 V ~ 50 Hz
Schutzart	IP 44
Isolationsklasse	F
Max. Wassertemperatur (Eingang)	60 °C (vorübergehend) / 50 °C (dauerhaft)
Max. Wasserversorgungsdruck	10 bar
Sicherungsschutz	16 A
Motordrehzahl	2800 min⁻¹
Ölkapazität	0,25 L
Öltyp	15W-40
Gewicht	14 kg
Schalldruckpegel	79 dB(A)
Strahlfunktionen	Rundstrahl, Flachstrahl, Reinigungsmittelsprühen
Sicherheitseinrichtungen	Pistolensperre, Thermoschutz, 30 mA FI-Schutzschalter
Mitgeliefertes Zubehör	Pistole, Lanze, Hochdruckschlauch, Schaumadapter, Rotordüse
Regelmäßige Wartung	Ölwechsel alle 300 h, Filterreinigung, Entkalkung
Garantie	12 Monate

Häufig gestellte Fragen - HT 1600-F EINHELL

Wie nehme ich den Hochdruckreiniger HT 1600-F in Betrieb?

Stellen Sie sicher, dass das Gerät ausgeschaltet ist (Schalter auf 0). Schließen Sie einen Wasserzulaufschlauch (Innendurchmesser 12-13 mm) an den Wassereingang an. Öffnen Sie den Wasserhahn. Drücken Sie den Pistolenabzug, um die Luft zu entlüften. Schließen Sie das Gerät an eine durch einen 30 mA Fehlerstromschutzschalter geschützte Steckdose an. Stellen Sie den Schalter auf 1 und drücken Sie den Abzug, um zu starten.

Wie verwende ich den Schaumadapter?

Ersetzen Sie die vordere Lanze durch den Schaumsprühadapter. Füllen Sie den Behälter mit einem geeigneten Reinigungsmittel und befestigen Sie ihn. Wenn Sie den Abzug betätigen, wird das Reinigungsmittel automatisch angesaugt. Zum Stoppen setzen Sie die normale Lanze wieder ein.

Wie wechsle ich zwischen Rundstrahl und Flachstrahl?

Drehen Sie den Düsenkopf nach links für einen Flachstrahl und nach rechts für einen Rundstrahl. So können Sie die Reinigungsleistung anpassen.

Welche Sicherheitshinweise sind zu beachten?

Richten Sie den Strahl niemals auf Personen oder Tiere. Tragen Sie Schutzkleidung. Trennen Sie das Gerät vor Wartungsarbeiten vom Netz. Verwenden Sie einen 30 mA Fehlerstromschutzschalter. Reinigen Sie keine getragene Kleidung. Halten Sie die Pistole mit beiden Händen.

Was tun, wenn der Druck zu gering ist?

Überprüfen Sie, ob die Düse verstopft oder abgenutzt ist. Kontrollieren Sie die Wasserzufuhr auf Lufteinschlüsse. Reinigen oder ersetzen Sie ggf. die Ventile. Stellen Sie sicher, dass der Wasserzulauffilter sauber ist.

Wie pflege ich den Wasserzulauffilter?

Kontrollieren Sie regelmäßig den Filter am Wassereingang. Reinigen Sie ihn mit klarem Wasser, wenn er verschmutzt ist. Ein verstopfter Filter beeinträchtigt die Pumpenleistung.

Welches Öl verwenden und wann wechseln?

Verwenden Sie Öl 15W-40 in einer Menge von 0,25 L. Der erste Ölwechsel wird nach 300 Stunden Betrieb empfohlen und sollte von einem Kundendienst durchgeführt werden.

Wie entkalke ich das Gerät?

Bereiten Sie eine Mischung aus Wasser und Entkalker (1:15) in einem 30-L-Behälter vor. Saugen Sie diese über den Schlauch an und lassen Sie sie 10 Minuten im Kreislauf laufen. Achtung: Der Entkalker ist ätzend, beachten Sie die Sicherheitshinweise.

Kann ich das Gerät mit einem Verlängerungskabel verwenden?

Ja, aber verwenden Sie ein geeignetes Kabel: Querschnitt von 1,5 mm² bis 20 m und 2,5 mm² von 20 bis 50 m. Das Kabel muss spritzwassergeschützt sein und einen Schutzkontaktstecker haben.

Wie lagere ich das Gerät im Winter?

Das Gerät muss frostfrei gelagert werden. Vor längerer Einlagerung spülen Sie es mit klarem Wasser. Saugen Sie ein Frostschutzmittel in den Kreislauf, um Schäden zu vermeiden. Lagern Sie es an einem frostfreien Ort.

BEDIENUNGSANLEITUNG HT 1600-F EINHELL

D Bedienungsanleitung Hochdruckreiniger
GB Operating Instructions High-pressure Cleaner
F Mode d'emploi Appareil de nettoyage à haute pression
NL Handleiding Hogedrukreiniger
E Instrucciones de servicio Limpiador de alta presión
P Instruções de serviço Aparelho de limpeza a alta pressão
⑤ Bruksanvisning Högtryckstvätt
SF Käyttöohje Suurpainepuhdistaja
© GR Οδηγίες χρήσης Μηχανή καθαρισμού υψηλής πίεσης
DK Betjeningsvejledning Højtryksrenser

Art.-Nr.: 41.406.51

Art.-Nr.: 41.406.50

Art.-Nr.: 41.403.50

Art.-Nr.: 41.403.53

HT 1600-F

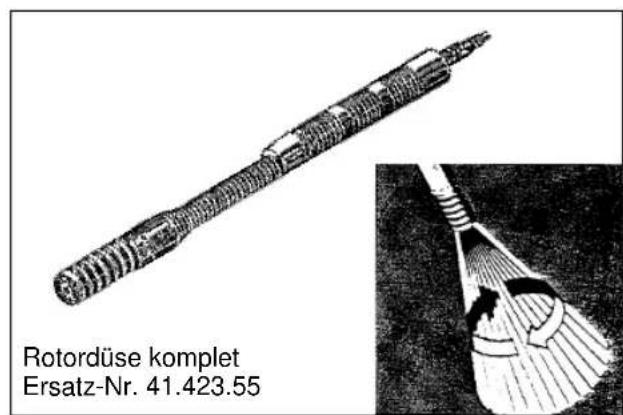

mit Rotordüse

HT 1600-F

HT 1800-F

HT 1801-F

D

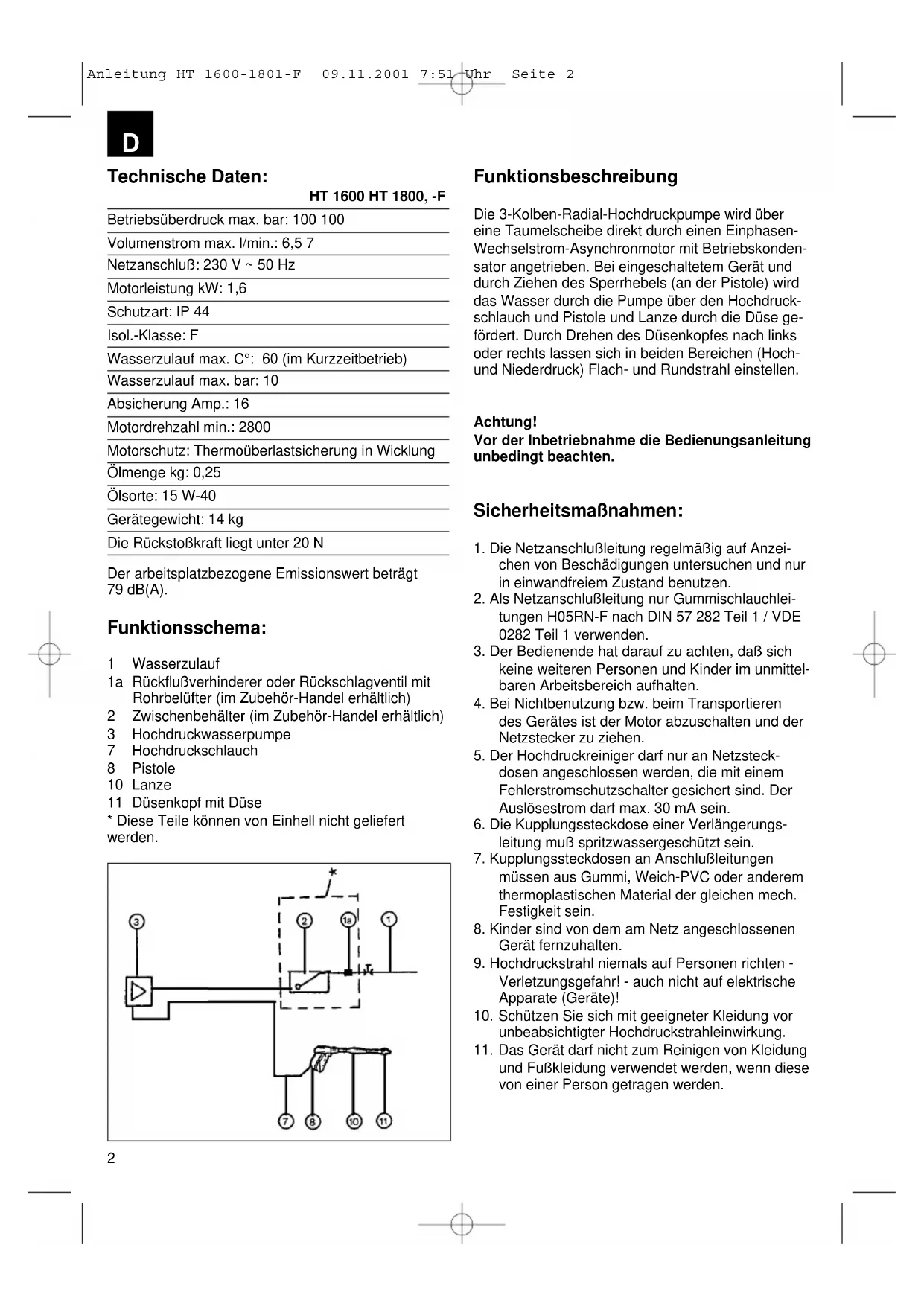

Technische Daten:

HT 1600 HT 1800, -F

Betriebsüberdruck max. bar: 100 100

Volumenstrom max. l/min.: 6,5 7

Netzanschluß: 230 V ~ 50 Hz

Motorleistung kW: 1,6

Schutzart: IP 44

Isol.-Klasse: F

Wasserzulauf max. C°: 60 (im Kurzzeitbetrieb)

Wasserzulauf max. bar: 10

Absicherung Amp.: 16

Motordrehzahl min.: 2800

Motorschutz: Thermoüberlastsicherung in Wicklung

Ölmenge kg: 0,25

Ölsorte: 15 W-40

Gerätegewicht: 14 kg

Die Rückstoßkraft liegt unter 20 N

Der arbeitsplatzbezogene Emissionswert beträgt 79 dB(A).

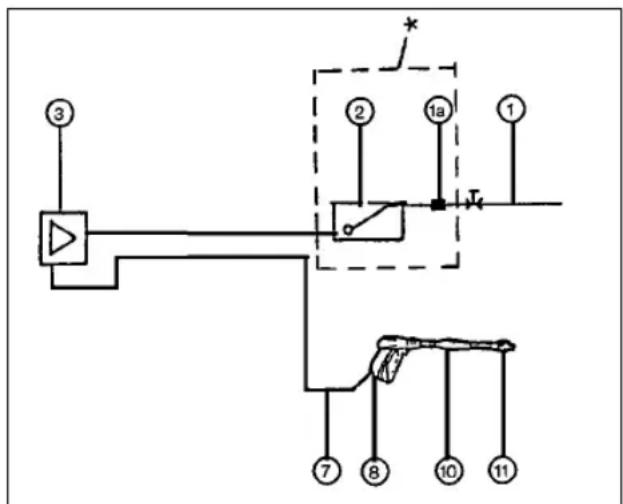

Funktionsschema:

1 Wasserzulauf
1a Rückflußverhinderer oder Rückschlagventil mit Rohrbelüfter (im Zubehör-Handel erhältlich)
2 Zwischenbehälter (im Zubehör-Handel erhältlich)
3 Hochdruckwasserpumpe
7 Hochdruckschlauch
8 Pistole
10 Lanze
11 Düsenkopf mit Düse
* Diese Teile können von Einhell nicht geliefert werden.

Funktionsbeschreibung

Die 3-Kolben-Radial-Hochdruckpumpe wird über eine Taumelscheibe direkt durch einen Einphasen-Wechselstrom-Asynchronmotor mit Betriebskondensator angetrieben. Bei eingeschaltetem Gerät und durch Ziehen des Sperrhebels (an der Pistole) wird das Wasser durch die Pumpe über den Hochdruckschlauch und Pistole und Lanze durch die Düse gefördert. Durch Drehen des Düsenkopfes nach links oder rechts lassen sich in beiden Bereichen (Hoch- und Niederdruck) Flach- und Rundstrahl einstellen.

Achtung!

Vor der Inbetriebnahme die Bedienungsanleitung unbedingt beachten.

Sicherheitsmaßnahmen:

1. Die Netzanschlußleitung regelmäßig auf Anzeichen von Beschädigungen untersuchen und nur in einwandfreiem Zustand benutzen.
2. Als Netzanschlußleitung nur Gummischlauchleitungen H05RN-F nach DIN 57 282 Teil 1 / VDE 0282 Teil 1 verwenden.
3. Der Bedienende hat darauf zu achten, daß sich keine weiteren Personen und Kinder im unmittelbaren Arbeitsbereich aufhalten.
4. Bei Nichtbenutzung bzw. beim Transportieren des Gerätes ist der Motor abzuschalten und der Netzstecker zu ziehen.
5. Der Hochdruckreiniger darf nur an Netzsteckdosen angeschlossen werden, die mit einem Fehlerstromschutzschalter gesichert sind. Der Auslösestrom darf max. 30 mA sein.
6. Die Kupplungssteckdose einer Verlängerungsleitung muß spritzwassergeschützt sein.
7. Kupplungssteckdosen an Anschlußleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mech. Festigkeit sein.
8. Kinder sind von dem am Netz angeschlossenen Gerät fernzuhalten.
9. Hochdruckstrahl niemals auf Personen richten - Verletzungsgefahr! - auch nicht auf elektrische Apparate (Geräte)!
10. Schützen Sie sich mit geeigneter Kleidung vor unbeabsichtigter Hochdruckstrahleinwirkung.
11. Das Gerät darf nicht zum Reinigen von Kleidung und Fußkleidung verwendet werden, wenn diese von einer Person getragen werden.

D

1. Defekte Schlauchleitungen sofort gegen neue auswechseln.
2. Spritzpistole mit Lanze während der Benützung mit beiden Händen halten.
3. Stellen Sie das Gerät nicht zu nahe an dem Ort auf, an dem Sie die Reinigungsarbeiten durchführen.
4. Die Reinigung von Kraftfahrzeugen, Traktoren, Motorräder usw. darf nur dort durchgeführt werden, wo ein "Ölabscheider" am Kanalzulauf installiert ist.
5. Nur Original-Ersatzteile des Herstellers verwenden.

Hinweise für den Betreiber

Beachten Sie bitte bei Betrieb die zusätzlich nachstehenden Maßnahmen!

●Geräuschentwicklung:

Benutzen Sie beim Betrieb entsprechenden Gehörschutz nach DIN.

●Verletzungsgefahr:

Den Wasserstrahl nicht auf Personen und Tiere halten.

●Elektrischer Schlag:

Vor allen Wartungsarbeiten und vor Öffnen des Gehäuses unbedingt den Netzstecker ziehen. Nicht auf elektrische Anlagen strahlen.

●Reinigungsmittel:

Zum Verarbeiten von Reinigungsmitteln unbedingt die Anweisung des Herstellers beachten.

-Inspektion:

Mind. 1x jährlich, je nach Gebrauch, lassen Sie in geeigneter Werkstätte eine Inspektion des Gerätes durchführen. Wechseln Sie evtl. schadhafte Teile wie Netzanschlußleitung und Druckschlauch gegen Original-Ersatzteile aus.

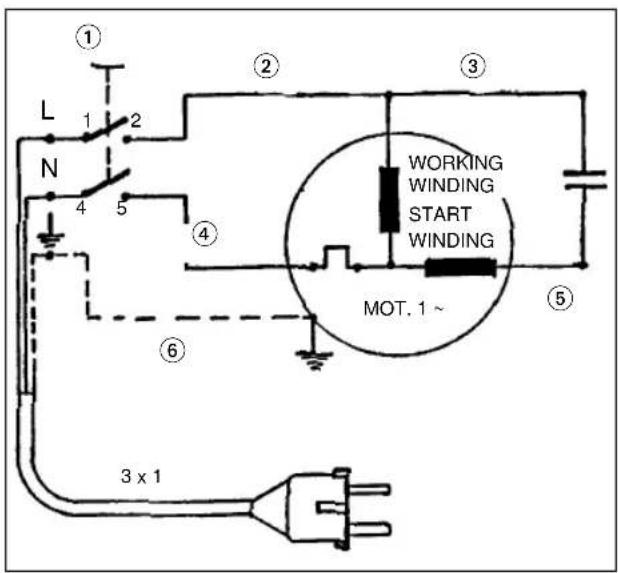

Stromanschluß

Das Gerät darf nur an vorschriftsmäßig installierte Steckdosen mit Schutzkontakt angeschlossen werden. Im Zweifelsfall Beratung und Installation nur durch Elektrofachleute.

Nach Prüfung und Übereinstimmung der Angaben auf dem Typenschild des Gerätes und den Werten des Stromnetzes - das Stromnetz muß bauseitig mit 16 A abgesichert sein - den Netzstecker in die Steck-dose stecken.

Zum Einschalten des Hochdruckreinigers genügt ein Druck auf den Wippschalter, welcher sich an der Rückseite des Gehäuses befindet.

Das Gerät ist gegen Überlastung geschützt. Bei Überlastung des Motors wird der Strom abgeschaltet und damit ein Durchbrennen der Motorwicklung verhindert.

Die Abschalteinrichtung ist der Sicherheit wegen so ausgelegt, daß Sie bei Überlastung etwa 5 Minuten warten müssen, ehe Sie den Motor wieder einschalten können. Zuvor jedoch müssen Sie die Ursache der Überlastung beseitigen.

Zum Wiedereinschalten des Hochdruckreinigers müssen Sie auf jeden Fall zunächst den Schalter ausschalten. Nach der Wartezeit können Sie durch Betätigung des Wippschalters das Gerät wieder in Betrieb nehmen.

Bitte beachten Sie bei der Verwendung von Verlängerungskabeln, daß die Verbindungskupplung vor Nässe geschützt wird.

Schadhafte Leitungen

An Leitungen entstehen besonders häufig Isolationsschäden.

Ursachen hierfür sind u. a:

• Überfahren der Leitung mit schwerem Gerät
  ●Quetschstellen, wenn die Leitung durch Türen und Fenster geführt wird
  ●Risse durch Alterung der Isolation

●Knickstellen durch unsachgemäße Befestigung oder Führung der Leitung

Solche schadhaften Leitungen dürfen nicht weiter verwendet werden, da sie aufgrund der Isolations- schäden lebensgefährlich sind. Kabel, Stecker und Kupplungsdose sollen den nachfolgenden aufgelisteten Bedingungen genügen.

Leitungen zum Anschluß von Hochdruckreinigern müssen Gummiisolierung haben.

Ein Aufdruck der Typenbezeichnung auf der Leitung ist vorgeschrieben.

Kaufen Sie nur Leitungen mit Kennzeichnung! Stecker und Kupplungsdosen an den Anschlußleitungen müssen aus Gummi bestehen.

Die Leitungen dürfen nicht beliebig lang sein. Längere Leitungen erfordern größere Leiterquerschnitte.

Längen siehe Tabelle für Verlängerungskabel.

D

Leitungen müssen regelmäßig auf Schäden überprüft werden. Achten Sie darauf, daß die Leitung bei der Prüfung aus der Netzsteckdose gezogen wird. Wickeln Sie die Leitung von Kabelaufrollern ganz ab. Überprüfen Sie die Leitungseinführungen an den Steckern und Kupplungsdosen auf Knickstellen.

Die Verwendung von hochempfindlichen Fehlerstrom-Schutzeinrichtungen mit Nennströmen von 10 oder 30 Milliampere (mA) ist eine Schutzmaßnahme.

Solche Geräte schalten bei einem Unfall ab, bevor die Stromeinwirkung lebensgefährlich wird. Man kann Fehlerstromschutzschalter durch einen Fachmann fest in die Hausinstallation einbauen lassen.

Im Handel sind jedoch auch steckbare Ausführungen erhältlich, die zwischen Steckdose der Hausinstallation und der Anschlußleitung eingesteckt werden können. Solche Geräte werden von mehreren Herstellern angeboten. Zu beachten ist, daß im Freien nur Geräte verwendet werden dürfen, die gegen Regen und Feuchtigkeit geschützt sind. Entsprechende Ausführungen sind durch das Symbol

oder die Aufschrift „Schutzart IP 44“ gekennzeichnet.

Tabelle Verlängerungskabel

SpannungV	Kabellänge	Querschnitt mm^2
230 bis 20 m 1,5
230 von 20 bis 50 m 2,5

Maßnahmen vor der Inbetriebnahme

Bitte beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens.

Wasseranschluß

Den Wasserzufuhrschlauch mit dem Anschluß für den Wassereinlaß des Gerätes verschrauben (wir empfehlen die Verwendung eines verstärkten Schlauches von mind. 12-13 mm = 1/2" Innendurchmesser).

Den Hochdruckschlauch am Wasserauslaß des Gerätes verschrauben. Achten Sie darauf, daß alle Verbindungsstücke fest verschraubt sind und keine Luft eindringen kann.

Achtung!

• Das Gerät niemals ohne Wasser laufen lassen; sorgen Sie dafür, daß eine kontinuierliche, ausreichende Wasserzufuhr (mindestens 11-12 l/min.) gewährleistet ist. Trockenlauf verursacht schwere Beschädigungen der Dichtungen.
  ●Das zufließende Wasser muß sauber sein bzw. darf keinen Schmutz oder Sand enthalten. Wenn nötig, Schmutzfilter im Wasserzulauf einsetzen.
  ●Das zugeführte Wasser darf keine aggressiven Reinigungsmittel oder Lösungsmittel enthalten.
  ●Die Temperatur des Wasserzulaufes darf nicht mehr als max. 60°C betragen, im Kurzzeitbetrieb (kein Dauerbetrieb).

Einsatzgebiete

●Reinigen von Transportmitteln, landwirtschaftlichen Fahrzeugen sowie Räumlichkeiten.
●Reinigungsarbeiten verschiedenster Art im Bereich des Nahrungsmittelsektors, Vieh- und Milchwirtschaft, Schlachtbetrieben.
●Reinigen von Abwasserrohren, Bodenbelägen, Fassaden, Bad- und Sanitäranlagen, Glasfronten.
●Strahlen mit festen Strahlmitteln.

Stromanschluß

Das Gerät darf nur an vorschriftsmäßig installierte Steckdosen mit Schutzkontakt angeschlossen werden. Im Zweifelsfall Beratung und Installation nur durch Elektrofachleute.

Nach Prüfung und Übereinstimmung der Angaben auf dem Typenschild des Gerätes und den Werten des Stromnetzes - das Stromnetz muß bauseitig mit 16 A abgesichert sein - den Netzstecker in die Steckdose stecken.

D

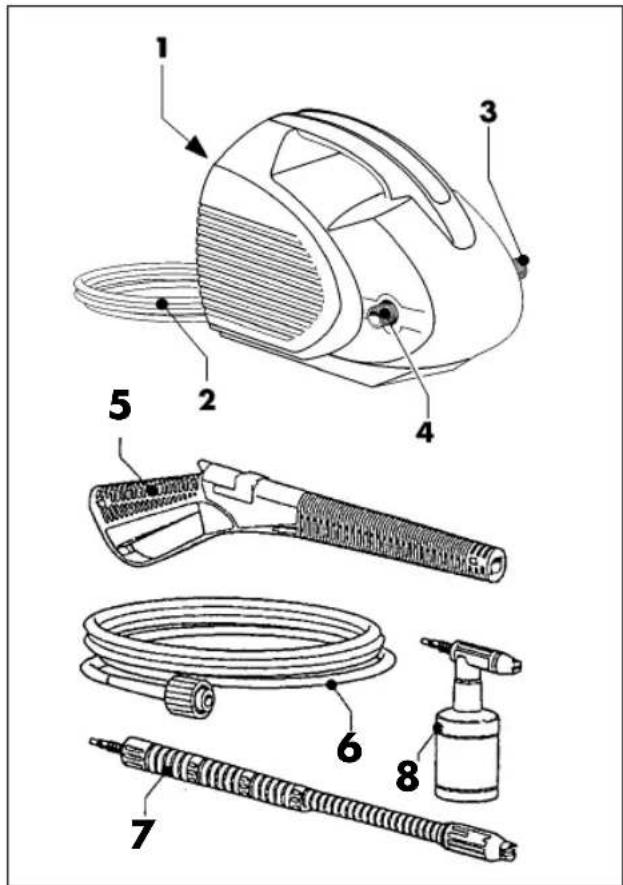

Aufbauübersicht

1. Ein-Ausschalter
2. Anschlußkabel mit Netzstecker
3. Wasserauslauf
4. Wassereinlauf + Filter
5. Pistole
6. Hochdruckschlauch
7. Lanze
8. Schaumsprühvorsatz

1. Der Hauptschalter muß in "-O-" Stellung sein (Pos. 1).
2. Der Wasserzuführschlauch (Pos. 2) muß an den Anschluß INLET (Pos. 4) angeschlossen werden. Dazu muß ein Schlauch mit einer Mindestkapazität von 15 bar und einem Innendurchmesser von mindestens 12-13 mm (1/2") verwendet werden.
3. Die Lanze auf die Pistole setzen.
4. Den Hochdruckschlauch (Pos. 5) an den Anschluß OUTLET (Pos. 6) und an die Pistole anschließen. Die Wassertemperatur darf nicht über 50°C liegen im Dauerbetrieb.
5. Den Wasserhahn aufdrehen (Pos. 3).
6. Drücken Sie den Pistolenhebel (Pos. 7), bis das Wasser aus der Lanzendüse heraustritt und damit eventuelle Rückstände in den Leitungen ausgespült werden.
7. Den Stecker der Netzleitung in die Steckdose stecken (Pos. 8).
8. Das Gerät einschalten. Dazu den Schalter auf Position "-I-" stellen. Drücken Sie, bevor Sie das Gerät einschalten, den Pistolenhebel. Dadurch wird der Anlauf erleichtert, dies ist für die Maschine schonender.

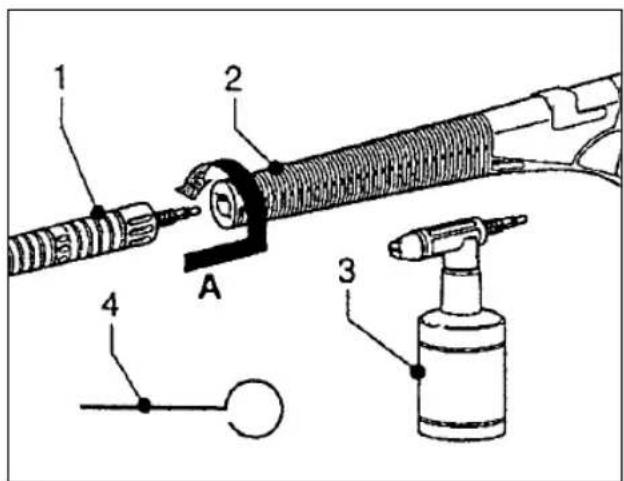

Lanzenmontage

Die Lanze (Pos. 1) rastet mit dem Bajonettanschluß Teil auf der Spritzpistole (Pos. 2) ein. Die Lanze wird in die durch Pfeil "A" gezeigte Richtung gesteckt und dann ca. um 15° nach rechts gedreht, bis die beiden Bauteile komplett verbunden sind. Mit der Düsenreinigungsnadel (Pos. 4) können Sie bei eventueller Verschmutzung die Düse reinigen.

Achtung! Gerät unbedingt dazu abschalten und vom Wasserzulauf trennen.

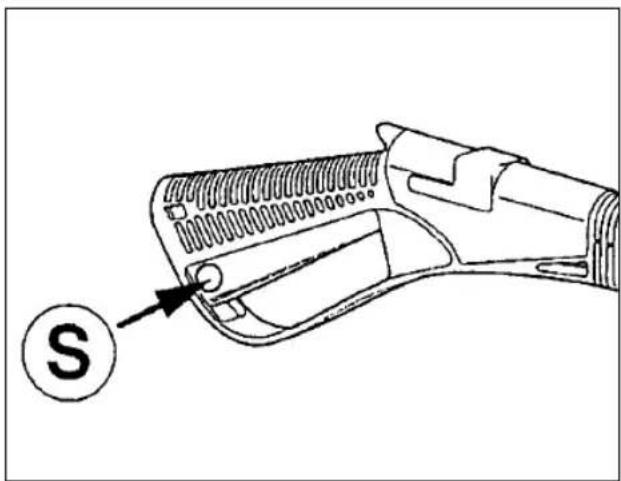

Sicherheitsvorrichtung der Pistole

Bei jedem Stillstand der Maschine muß die Sicherheitsverriegelung (S) auf der Pistole unbedingt betätigt werden. Dadurch wird ungewollte Inbetriebnahme vermieden.

Inbetriebnahme, Bedienungs- und Betriebshinweise

1. Gerät am Stromnetz anschließen (Sicherheitsmaßnahme und Stromanschluß beachten).

1. Wasserhahn öffnen (Maßnahmen „Inbetriebnahme“ und „Wasseranschluß“ beachten).

1. Gerät entlüften durch Drücken des Hebels am Pistolengriff.

1. Gerät einschalten bei geöffneter Spritzpistole (Hauptschalter am Gerät auf 1 schalten).

Um evtl. Fremdkörper, die im Kreislauf des Hochdruckreinigers vorhanden sein könnten auszustoßen, ist es empfehlenswert, 10-20 sek. nur mit der Spritzpistole zu spritzen. Fremdkörper könnten die Hochdruckdüse verstopfen und die einwandfreie Funktion dadurch gefährden.

Achten Sie darauf, daß die Hochdruckdüse niemals mit spitzen, metallischen Geräten sondern nur mittels eines Luftstrahls gereinigt werden darf.

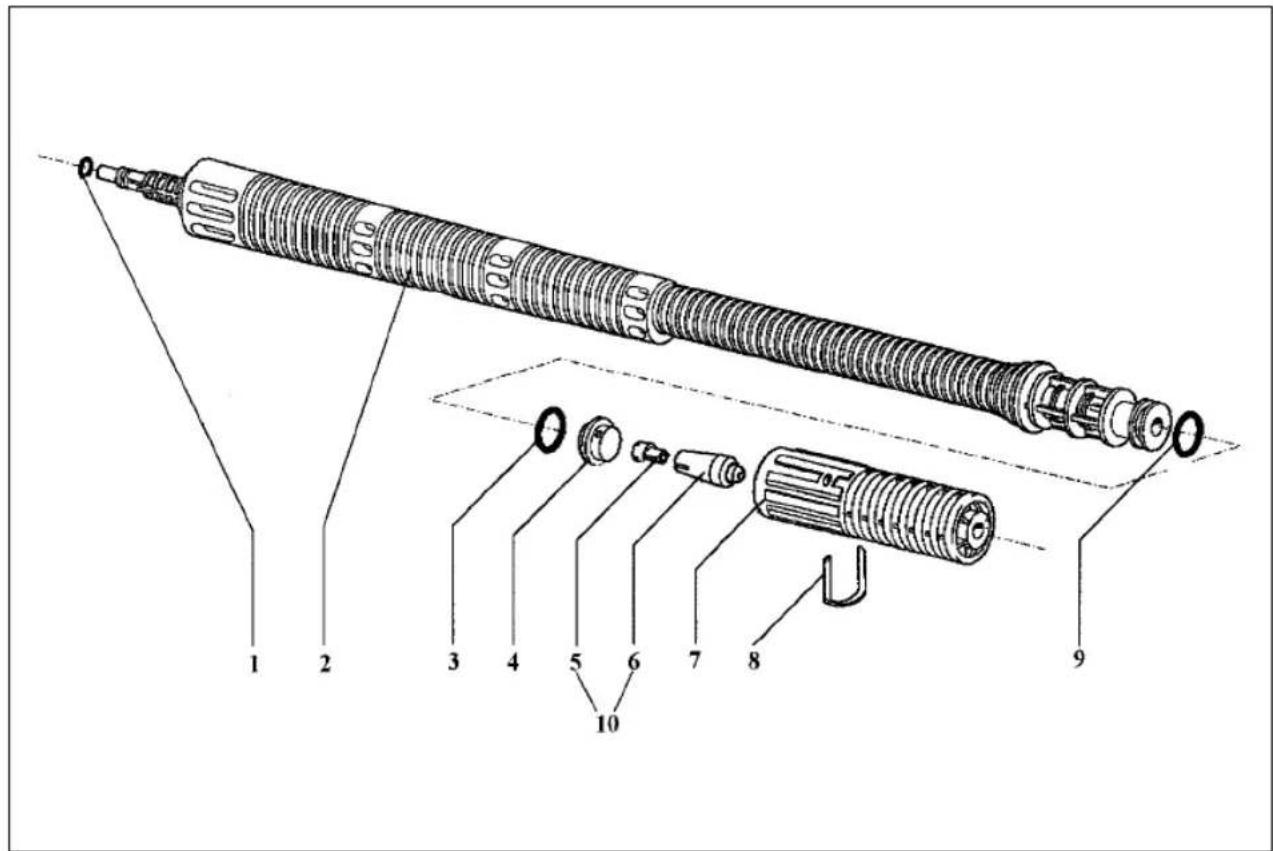

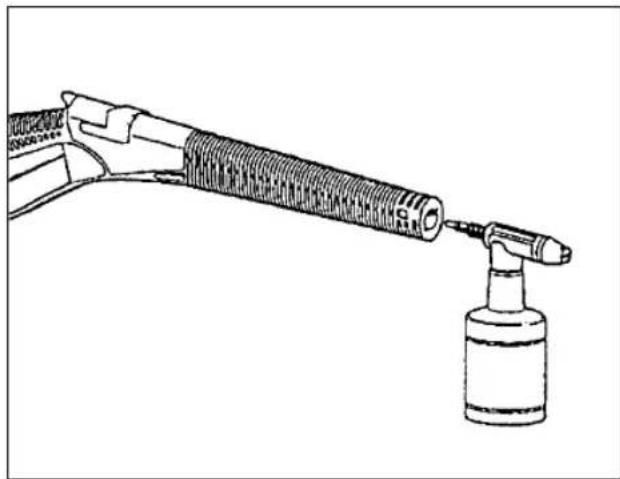

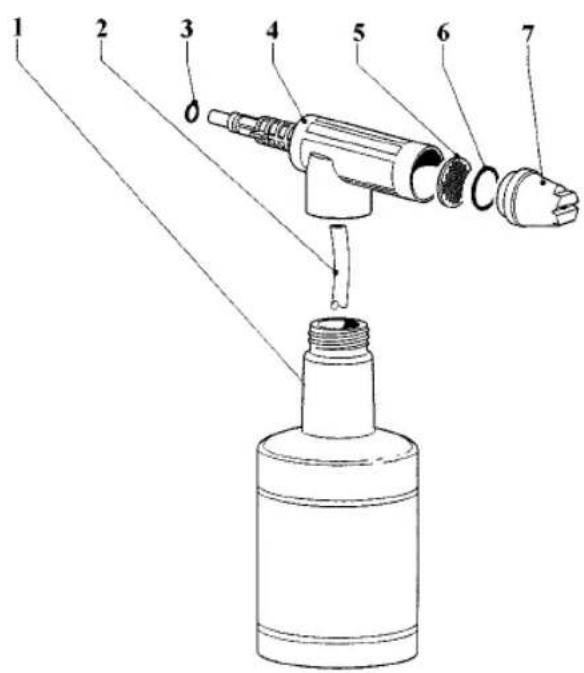

Versprühen von Reinigungsmitteln

Nehmen Sie den vorderen Lanzenteil ab und setzen Sie dafür den Schaumsprühvorsatz ein. Danach füllen Sie den Behälter mit geeignetem Reinigungsmittel auf und drehen diesen wieder in den Düsenhalter ein. Wenn Sie nun den Pistolenhebel betätigen, wird automatisch das Reinigungsmittel vom Behälter herausgesaugt und mit Wasser verspritzt.

Wollen Sie kein Reinigungsmittel mehr zugeben, muß der Vorsatz wieder abgenommen werden und das normale Lanzenstück wieder aufgesetzt werden.

Hinweise für den korrekten Gebrauch von Reinigungsmitteln

●Bereiten Sie die Reinigungsmittel in dem erforderlichen Konzentratverhältnis vor (siehe Hinweise des Herstellers).
- Verteilen Sie die Reinigungsmittellösung mittels des Hochdruckreinigers gleichmäßig auf der zu reinigenden Oberfläche und lassen Sie das Mittel eine Weile einwirken (Vorsicht beim Arbeiten auf warmen Oberflächen, z. B. Motorhauben oder bei Sonnenbestrahlung).
- Danach wird die behandelte Fläche mit dem Hochdruckstrahl überall gleichmäßig mit Wasser abgespült.

Es ist nicht ratsam, stark schäumende oder säurehaltige Reinigungsmittel zu verwenden. Benutzen Sie auf jeden Fall ausschließlich handelsübliche Markenprodukte.

D

Achtung!

Düsenwechsel aus Sicherheitsgründen immer erst nach Abschalten des Motors vornehmen!

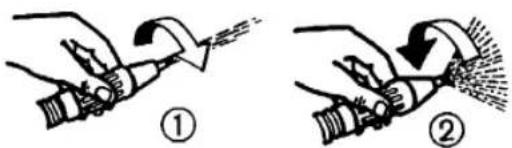

Verstellen von Rund- auf Breitstrahl

Bei jedem Arbeitsgang kann mit Rund- oder Breitstrahl gespritzt werden.

Zur Umstellung drehen Sie nur, wie auf den Bildern (1) und (2) gezeigt, den Düsenkopf nach links (2) = Flachstrahl, nach rechts (1) = Rundstrahl.

Bei Außerbetriebnahme (Abschalten) der Pumpe ist das Gerät immer durch Öffnen der Pistole drucklos zu machen.

Gerät Wasserhahn Netzstecker aus der abschalten schließen Steckdose ziehen

Längere Außerbetriebnahme

Falls eine längere Außerbetriebnahme vorgesehen ist, so ist es ratsam, das Gerät vorher mit einer ausreichenden Wassermenge gut durchzuspülen. Verwenden Sie dazu sauberes Wasser ohne Reinigungsmittelzusätze.

Frostsicherung

Das Gerät ist frostsicher zu lagern! Bei Lagerung in sehr kalten oder Frost ausgesetzten Räumen ist es empfehlenswert, vorher ein Frostschutzmittel durch das Gerät zu saugen. Dazu den Frostschutzmittelbehälter oberhalb des Geräteansaugers stellen, um das Ansaugen zu erleichtern.

Kontrolle und Wartung

Achtung!

Vor Reparatur- oder Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose ziehen. Reparaturen an einem unter Strom stehenden Gerät können tödlich sein!

Das Gerät ist wartungsfrei. Bei der Lieferung ist bereits Öl im Gerät aufgefüllt. Das Gerät ist somit für ca. 300 Betriebsstunden einsatzbereit. Nach dieser Zeit muß das Öl von einem Servicebetrieb ge- wechselt werden.

Wasserzulauf

Bei sehr verschmutzter Zuleitung ist es ratsam, einen Schmutzfilter in die Zuleitung einzubauen.

Schlauchleitungen

Die Hochdruckreiniger sind werksseitig mit für den Druck des Gerätes geeigneten Schläuchen ausgerüstet. Sollten diese ausgewechselt werden, so dürfen nur Originalschläuche oder qualitativ entsprechend gleichwertige Schlauchleitungen verwendet werden, die die erforderlichen Kennzeichnungen aufweisen.

Achtung!

Niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnung, Benzin, Öl usw. oder ungefiltertes Wasser ansaugen. Die Dichtungen im Gerät sind nicht lösungsmittelbeständig. Der Sprühnebel von Lösungsmitteln ist hochentzündlich explosiv und giftig!

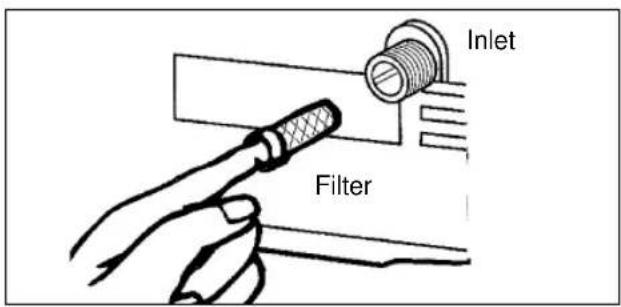

Prüfung des Wasseransaugfilters

Den Saugfilter periodisch überprüfen, um Verstopfungen zu vermeiden, die den Betrieb der Pumpe gefährden können (siehe Abb.).

Entkalkung

Die Entkalkung muß regelmäßig mit Entkalkungsmittel vorgenommen werden, wobei die Zeitabstände zwischen zwei Entkalkungen vom örtlichen Härtegrad des Wassers abhängig sind.

Geben Sie das Entkalkungsmittel in einen Behälter von mindestens 30 ltr. Fassungsvermögen und beachten Sie das Mischungsverhältnis von 1 ltr. Entkalkungsmittel auf 15 ltr. Wasser.

Saugen Sie mit dem Hochdruckreiniger über einen Schlauch das Gemisch an und halten Sie die Pistole

gleich wieder in den Behälter. Es entsteht ein geschlossener Kreislauf, in dem die Lösung Wasser / Entkalkungsmittel mindestens 10 min. lang zirkulieren muß (Gerät am Geräteschalter einschalten).

Um das Ansaugen zu erleichtern ist es ratsam, den Wasserbehälter oberhalb der Pumpe aufzustellen.

Vorsicht!

Das Entkalkungsmittel ist ätzend.

Sicherheitsratschläge des Herstellers auf der Verpackung des Entkalkungsmittels beachten!

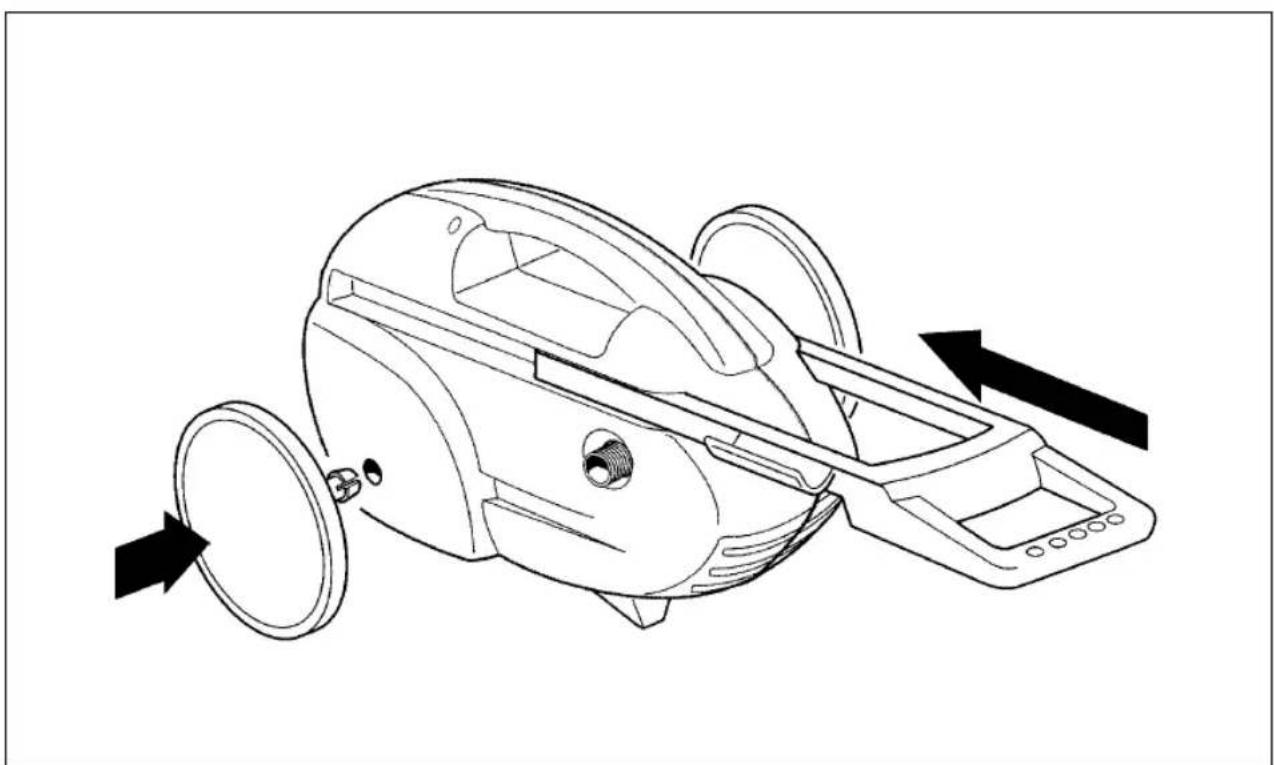

Montage der Räder und Transportgriff

Damit Ihr Hochdruckreiniger auch noch mobil wird, montieren Sie die beiliegenden Räder. Die Räder werden nur seitlich in die vorgesehenen Bohrungen eingedrückt.

Den Fahrbügel schieben Sie in die Führungsschlitze vom Gehäuse ein. Der Fahrbügel rastet in der unteren und oberen Stellung ein. Zum Entriegeln der Rastung drücken Sie die beiden Nasen nach innen, danach kann der Fahrbügel eingeschoben oder herausgezogen werden.

Arbeiten mit der Rotordüse

Die Rotordüse ist bereits fertig montiert und kann sofort eingesetzt werden.

Der Reinigungsstrahl kommt aus der Rotordüse rotierend heraus und hat dadurch die doppelte Reinigungskraft gegenüber einer normalen Reinigungsdüse.

Die neue Düse kann das erstemal etwas langsamer starten bis die Düse freigelaufen ist. Betätigen Sie daher den Pistolenhebel ein paarmal kurz hintereinander, wenn die Rotation der Düse nicht gleich startet.

Die Rotordüse ist speziell zum Reinigen von Gehwegplatten, Fasadenwänden, Schwimmbädern und sonstigen Flächen, die beispielsweise verschmutzt oder vermoost sind, entwickelt worden.

Achtung Verletzungsgefahr! Nicht auf Personen oder Tiere spritzen. Düsenwechsel bitte aus Sicherheitgründen immer erst nach Abschalten des Motors vornehmen!

Die Spritzlanze, Rotordüse und andere Zubehörteile, werden über einen Bajonettverschluß am Pistolengriff befestigt.

Setzen Sie dazu die Lanze in den Pistolenkörper. Drücken Sie die Lanze nach links bis zum Anschlag. Zum Entriegeln die Lanze wieder in die Pistole drücken und nach rechts herausdrehe.

Entsorgung der Maschine

Sobald dier Hochdruckreiniger nicht mehr verwendet werden soll, müssen folgende Maßnahmen getroffen werden:

●Das Netzanschlußkabel abziehen und die Maschine funktionsuntüchtig machen.
●An einem kindersicheren Ort lagern.
- Es dürfen keine Teile der alten Maschine als Ersatzteile verwendet werden.
●Die Maschine auseinanderbauen und die Einzelteile entsprechend den gesetzlichen Vorschriften entsorgen.

D

Störungen und Ihre Behebung

Störung Grund Behebung
Die Pumpe erreicht den - ungeeignete oder - Düse erneuernDruck nicht verschlissene Düse	- saugt Luft an - Ansaugleitungen kontrollierenund abdichten- verschlissene oder - Ventile erneuern oderschmutzige Ventile säubern
Druckanzeige hat - verschlissene oder - Ventile erneuern oderschmutzige Ventile	säubern
Druckschwankungen	- zu hohe Wassertemperatur - Zulauftemperatur verringern- verschlissene Dichtungen - Dichtungen austauschen- verschlissene Düse - Düse einsetzen
Geräusch - zu hohe Wassertemperatur - Wassertemperatur verringern	- saugt Luft an - Leitungen kontrollieren- verschmutztes oder - Ventil reinigen oder ersetzenverschlissenes Ventil
Wasserverlust am Kopf	- die Dichtungsringe sindverschlissen	- Dichtungsringe ersetzen
Ölverlust	- die Öldichtungsringe sindverschlissen	- Dichtungsringe ersetzen
Der Motor läuft nicht an	- kein Strom	- kontrollieren, ob der Steckerin der Steckdose fest sitztund ob Strom auf der Leitung ist- kontrollieren, ob der Schalterfunktioniert
Der Motor heult auf,aber springt nicht an	- die Netzspannung istungeeignet, sie liegt unterdem vorgeschriebenenMinimum- der Spannungsabfall wurden durch ein Verlängerungskabel mit ungenügendemQuerschnitt oder zu großerLänge verursacht	- Stromleitung auf ihreEignung überprüfen- Gebrauchsanleitung fürVerlängerungskabelbeachten

Technical data:

HT 1600 HT 1800, -F

Technische gegevens:

HT

1600

HT

Werkoverdruk max. bar : 100 100

Volumestroom max. l/min : 6,5 7

Netaansluiting : 230 V, 50 Hz

Motorvermogen kW : 1,6

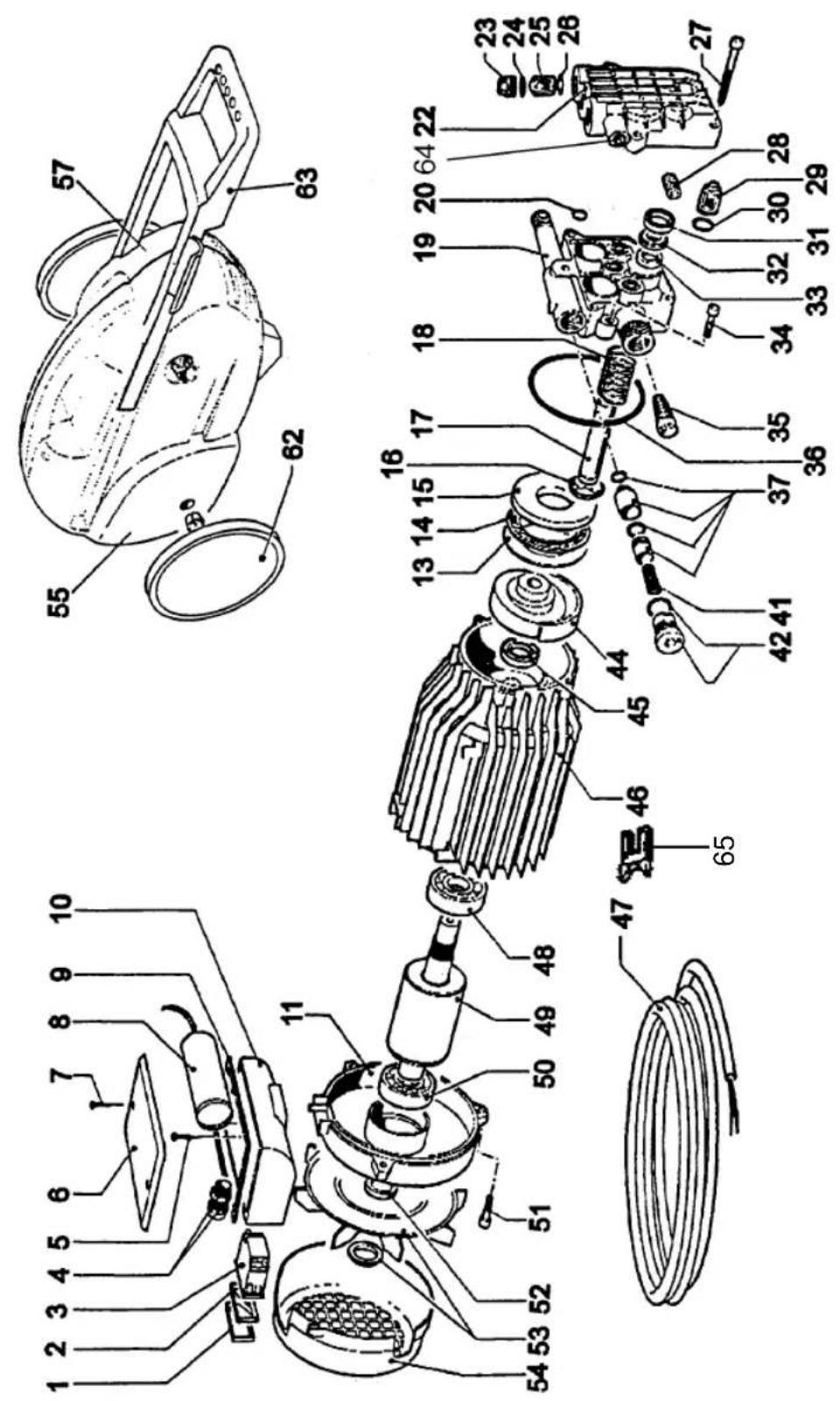

Ersatzteilzeichnung HT 1600 F

Ersatzteilliste HT 1600-F

Pos.	Bezeichnung ET-Nr. Pos.	Bezeichnung ET-Nr.
01	Rahmen f. Schalter 41.402.00	54 30 O-Ring 41	.402.00	.16
02	Abdeckkappe f. Schalter 41.40	2.00.53 31 Dichtungsring		41.402.00.21
03	Ein- Ausschalter 41.402.00.52	32 Stützscheibe	41.402	.00.20
04	Zugentlastung 41.402.00.49 33	Öldichtungsring	41.402	.00.19
05	Schraube 41.402.00.47 34 Inbusschraube			41.402.00.15
06	Klemmkastenabdeckung	41.402.00.48 35 Filtersieb		41.402.00.13
07	Schraube 41.402.00.55 36 O-Ring 41.402.00.30
08	Kondensator	41.406.50.01 37 Ventilgruppe		41.406.50.03
09	Klemmkastendichtung	41.402.00.50 41 Ventilfeder		41.402.00.08
10	Klemmkastenunterteil	41.402.00.51	42	Verschluß mit O-Ring	41.402.00.07
11	Motorlagerschild	41.406.50.02 44 Exzenterscheibe		41.402.00.37
13	Fußlagerscheibe	41.402.00.36 45 Dichtungsring 41.406.50.04
14	Nadellager	41.402.00.35		46	Motor
15	Druckausgleichslager	41.402.00.34 47 Netzleitung		41.402.00.57
16	Federsicherungsring	41.402.00.33 48 Kugellager 41.406.50.06
17	Pumpenkolben	41.402.00.32 49 Rotor		41.406.50.07
18	Kolbenfeder	41.402.00.31 50 Kugellager 41.406.50.08
19	Pumpengehäuse	41.402.00.14 51 Motorschraube		41.411.02.55
20	O-Ring	41.402.00.29 52 Simmerring		41.406.50.09
22	Pumpenkopf	41.402.00.23	53	Lüfterrad mit Montagering	41.402.00.01
23	Verschlußschraube	41.402.00.28	54	Lüfterradabdeckung	41.402.00.02
24	O-Ring	41.402.00.27	55	Gehäusehälfte rechts HT 1400-F	41.406.50.10
25	Ventil kpl.	41.412.00.C3	57	Gehäusehälfte links HT 1400-F	41.403.50.04
26	O-Ring	41.412.00.C2	62	Rad kpl.	41.403.50.12
27	Inbusschraube	41.402.00.24 63 Fahrgriff		41.403.50.13
28	Manometeranschlußstück		41.403.50.01	64 Verschlußschraube
29	Ansaugventil Vorderteil	41.402.00.17	65	Pumpenhalter	41.406.50.12

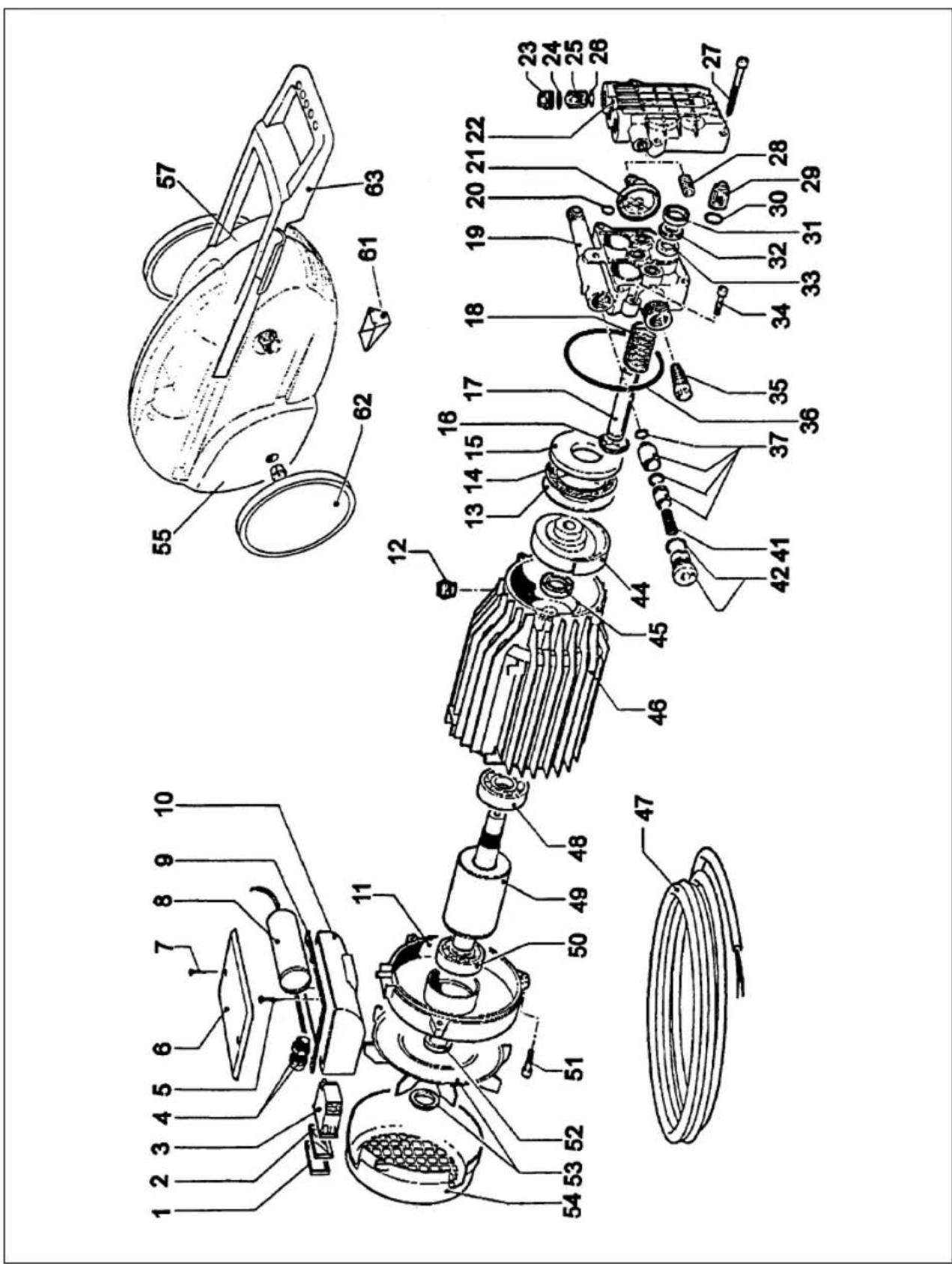

Ersatzteilzeichnung HT 1800 F / HT 1801 F

Ersatzteilliste HT 1800-F / HT 1801-F

Pos.	Bezeichnung ET-Nr. Pos.	Bezeichnung ET-Nr.
01	Rahmen f. Schalter 41.402.00	54 30 O-Ring 41	.402.00.16
02	Abdeckkappe f. Schalter 41.40	2.00.53 31 Dichtungsring	41.402.00.21
03	Ein- Ausschalter 41.402.00.52	32 Stützscheibe	41.402.00.20
04	Zugentlastung 41.402.00.49 33	Öldichtungsring	41.402.00.19
05	Schraube 41.402.00.47 34 Inbusschraube		41.402.00.15
06	Klemmkastenabdeckung	41.402.00.48 35 Filtersieb		41.402.00.13
07	Schraube 41.402.00.55 36 O-Ring 41.402.00.30
08	Kondensator	41.402.00.46 37 Ventilgruppe		41.402.00.09
09	Klemmkastendichtung	41.402.00.50 41 Ventilfeder	41.402.00.08
10	Klemmkastenunterteil	41.402.00.51	42	Verschluß mit O-Ring	41.402.00.07
11	Motorlagerschild	41.402.00.05 44 Exzenterscheibe		41.402.00.37
12	Verschlußschraube	41.402.00.39 45 Dichtungsring 41.402.00.38
13	Fußlagerscheibe	41.402.00.36 46 Motor		41.402.00.41
14	Nadellager	41.402.00.35 47		Netzleitur
15	Druckausgleichslager	41.402.00.34 48 Kugellager	41.402.00.42
16	Federsicherungsring	41.402.00.33 49 Rotor		41.402.00.43
17	Pumpenkolben	41.402.00.32 50 Kugellager	41.402.00.42
18	Kolbenfeder	41.402.00.31 51 Motorschraube		41.411.02.55
19	Pumpengehäuse	41.402.00.14 52 Simmerring		41.403.50.02
20	O-Ring	41.402.00.29 53 Lüfterrad mit Montagering		41.402.00.01
21	Manometer	41.402.00	22 54		Lüfterradal
22	Pumpenkopf	41.402.00.23	55	Gehäusehälfte rechts HT 1800-F	41.403.50.03
23	Verschlußschraube	41.402.00.28	55	Gehäusehälfte rechts HT 1801-F	41.403.53.01
24	O-Ring	41.402.00.27	57	Gehäusehälfte links HT 1800-F	41.403.50.04
25	Ventil kpl.	41.412.00.C3	57	Gehäusehälfte links HT 1801-F	41.403.53.02
26	O-Ring	41.412.00.C2	61	Stütze	41.403.50.11
27	Inbusschraube	41.402.00.24 62 Rad kpl.		41.403.50.12
28	Manometeranschlußstück	41.403.50.01 63 Fahrgriff		41.403.50.13
29	Ansaugventil Vorderteil	41.402.00.17

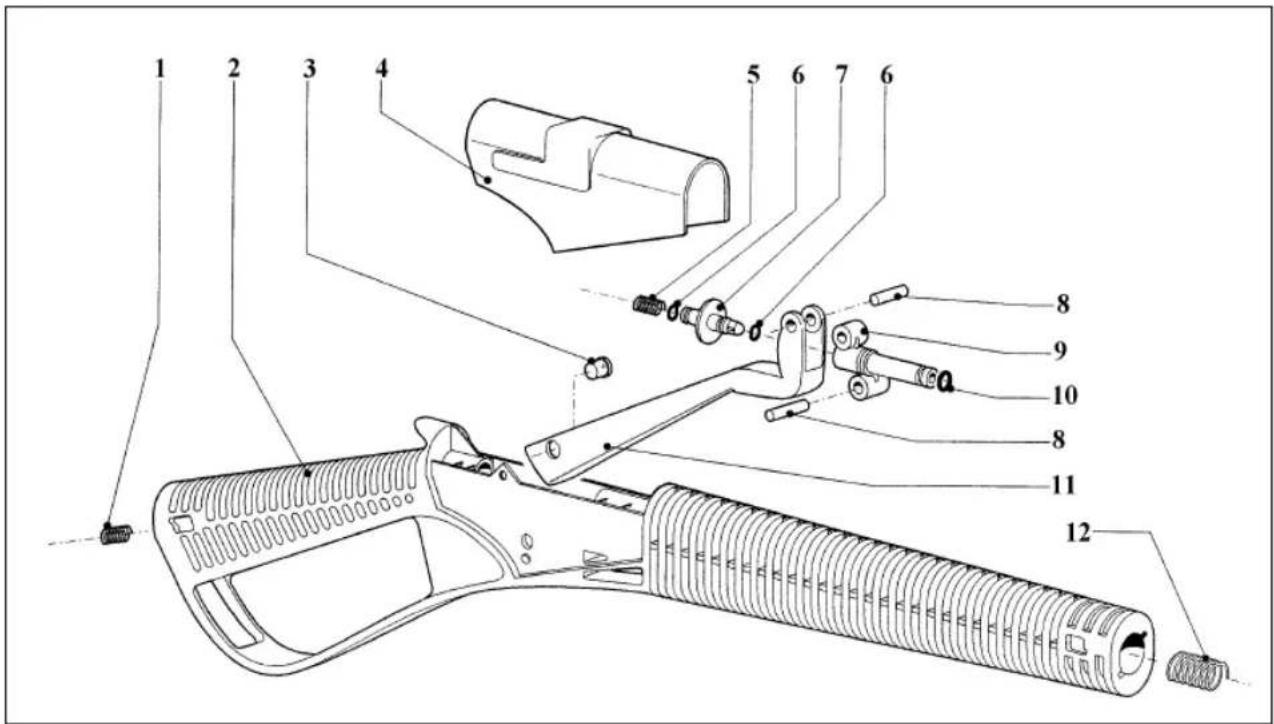

Ersatzteilzeichnung Pistolengarnitur komplett

Ersatzteilliste Pistolengarnitur komplett

Pos.	Bezeichnung ET-Nr.
01	Feder 9x13 Inox 41.402.00.E4
02	Pistolenkörper 41.406.20.41
03	Bolzen 41.406.20.42
04	Deckel 41.406.20.43
05	Druckfeder 41.406.20.44
06	O-Ring 41.406.20.45
07	Träger für Ableitblech 41.406.20.46
08	Bolzen 41.406.20.47
09	Ventilkörper 41.406.20.48
10	O-Ring 41.411.02.28
11	Abzughebel 41.406.20.49
12	Druckfeder 41.406.20.50

Ersatzteilzeichnung Schaumsprühvorsatz komplett

Ersatzteilliste Schaumsprühvorsatz komplett

Pos.	Bezeichnung ET-Nr.
01	Chemiebehälter 41.402.10.02
02	Schlauch transparent 41.402.10.03
03	O-Ring 9,13x2,62 41.402.00.D3
04	Anschlußstück 41.406.00.21
05	Filter 41.406.00.22
06	O-Ring 17,17x1,78 41.412.00.B9
07	Sprühdüse 41.406.00.23

Ersatzteilzeichnung Lanze mit Düsenkopf komplett

Ersatzteilliste Lanze mit Düsenkopf komplett

Pos.	Bezeichnung ET-Nr.
01	Lanzenmittelteil 41.402.00.D1
02	Klammer D4x15 41.402.00.D2
03	O-Ring 9,13x2,62 41.402.00.D3
04	O-Ring 9,92x2,62 41.402.00.D4
05	Lanzenvorderteil 41.402.00.D5
06	O-Ring 3,69x1,78 41.402.00.D6
07	Düse 1,00 41.409.60.31
08	Leitblech 41.411.02.23
09	Düsenträger 41.411.02.22
10	Düsenkopf - Vorderteil 41.402.00.E0
11	Klammer 3x27 41.402.00.E1
12	Filter 14,8 41.403.50.22
13	Montagesatz Lanze (Pos. 1-5 + 12) 41.409.60.32

Ersatzteilzeichnung Rotordüse

Ersatzteilliste Rotordüse

Pos.	Bezeichnung ET-Nr.
01	O-Ring 9,13x 2,62 41.402.00.D3
02	Lanzenkörper 41.423.55.01
03	O-Ring 14 x 1,78 41.411.02.25
04	Verschlußstück 41.423.55.02
05	Düsenführung 41.423.55.03
06	Düse D=1,3 41.423.55.04
07	Düsenkopfschutz 41.423.55.05
08	Klammer D.5x23 41.423.55.06
09	O-Ring 12,37 x 2,62 41.409.00.33
10	Düse mit Führung kpl. 41.423.55.07

© Schaltplan HT 1600-F / HT 1800-F / HT 1801-F
GB Circuit diagram of the HT 1600-F / HT 1800-F / HT 1801-F
⑤ Schéma des circuits HT 1600-F / HT 1800-F / HT 1801-F
NL Schakelschema HT 1600-F / HT 1800-F / HT 1801-F
⑤ Diagrama de conexiones HT 1600-F / HT 1800-F / HT 1801-F
© Esquema eléctrico HT 1600-F / HT 1800-F / HT 1801-F
⑤ Kopplingsschema HT 1600-F / HT 1800-F / HT 1801-F
SF Kytkentäkaavio HT 1800-F / HT 1801-F / HT 1600-F
GR Σχέδιο διανομής HT 1600-F / HT 1800-F / HT 1801-F
DK Strømskema HT 1800-F / HT 1801-F / HT 1600-F

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GB EINHELL-WARRANTY CERTIFICATE

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

ISC GmbH · International Service Center

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer GmbH
Mühlgasse 1
A-2353 Guntramsdorf
GB Einhell Marketing Sales & Service
15 Warwick House Ind. Park, Banbury Road,
Sautham, Warwickshire CV 33 OPS
NL Hans Einhell Nederland BV
Postbus 12
NL-5126 ZG Gilze
⑧Varas - Van Looveren BV
Coebergerstraat No 49
B-2018 Antwerpen
E Comercial Einhell S.A.
Carretera Sanguesa
E-31310 Carcastillo/Navarra
©Einhell Portugal LDA Com. Int.
Rua dos Tercos, 638 Canelas
P-4405 Valadares
SF Suomen Einhell OY
Hepolamminkatu 20
SF-33720 Tampere
DK Danks Handel Silkeborg a/s
Løvsvinget 7
DK-8653 Them

Technische Änderungen vorbehalten
