Produkttype	Højtryksrenser
Mærke	Einhell
Model	HT 1600-F
Maksimalt tryk	100 bar
Maksimal vandgennemstrømning	6,5 L/min
Motoreffekt	1,6 kW
Strømforsyning	230 V ~ 50 Hz
Beskyttelsestype	IP 44
Isolationsklasse	F
Maks. vandtemperatur (indløb)	60 °C (midlertidig) / 50 °C (kontinuerlig)
Maks. vandforsyningstryk	10 bar
Sikringsbeskyttelse	16 A
Motorhastighed	2800 min⁻¹
Oliekapacitet	0,25 L
Olietype	15W-40
Vægt	14 kg
Lydniveau	79 dB(A)
Strålefunktioner	Rund stråle, flad stråle, rengøringsmiddelspray
Sikkerhedsanordninger	Pistollås, termisk beskyttelse, 30 mA afbryder
Inkluderede tilbehør	Pistol, lans, højtryksslange, skumadapter, roterdyse
Periodisk vedligeholdelse	Olieskift hver 300 timer, rengøring af filter, afkalkning
Garanti	12 måneder

Ofte stillede spørgsmål - HT 1600-F EINHELL

Hvordan tages højtryksrenseren HT 1600-F i brug?

Sørg for, at apparatet er slukket (kontakt på 0). Tilslut en vandforsyningsslange (indvendig diameter 12-13 mm) til vandindløbet. Åbn vandhanen. Tryk på pistolens aftrækker for at udlufte. Tilslut apparatet til en stikkontakt beskyttet af en 30 mA fejlstrømsafbryder. Sæt kontakten på 1 og tryk på aftrækkeren for at starte.

Hvordan bruges skumadapteren?

Udskift frontlansen med skumadapteren. Fyld beholderen med et passende rengøringsmiddel og fastgør den. Når du trykker på aftrækkeren, suges rengøringsmidlet automatisk ind. For at stoppe skal du sætte den normale lans på igen.

Hvordan skiftes fra rund stråle til flad stråle?

Drej injektorhovedet til venstre for at få en flad stråle og til højre for en rund stråle. Dette gør det muligt at tilpasse rengøringskraften.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Ret aldrig strålen mod mennesker eller dyr. Bær beskyttelsesbeklædning. Tag stikket ud af apparatet inden vedligeholdelse. Brug en 30 mA fejlstrømsafbryder. Rengør ikke tøj, der bæres. Hold pistolen med begge hænder.

Hvad gør jeg, hvis trykket er utilstrækkeligt?

Kontroller, om injektoren er tilstoppet eller slidt. Undersøg vandtilførslen for at undgå luftlækager. Rengør eller udskift ventiler om nødvendigt. Sørg for, at vandindløbsfilteret er rent.

Hvordan vedligeholdes vandindløbsfilteret?

Kontroller regelmæssigt filteret ved vandindløbet. Rengør det med rent vand, hvis det er snavset. Et tilstoppet filter reducerer pumpens ydeevne.

Hvilken olie skal bruges, og hvornår skal den skiftes?

Brug 15W-40 olie i en mængde på 0,25 L. Det første olieskift anbefales efter 300 timer drift, og bør udføres af et serviceværksted.

Hvordan afkalkes apparatet?

Forbered en blanding af vand/afkalkningsmiddel (1:15) i en 30 L beholder. Sug det ind via slangen og lad det cirkulere i en lukket sløjfe i 10 minutter. Bemærk: Afkalkningsmidlet er ætsende, følg sikkerhedsanvisningerne.

Kan jeg bruge apparatet med en forlængerledning?

Ja, men brug en passende forlængerledning: tværsnit 1,5 mm² op til 20 m og 2,5 mm² fra 20 til 50 m. Forlængerledningen skal være beskyttet mod vandsprøjt og have et stik med beskyttelseskontakt.

Hvordan opbevares apparatet om vinteren?

Apparatet skal beskyttes mod frost. Inden længere opbevaring skylles det med rent vand. Sug et frostvæske ind i kredsløbet for at undgå skader. Opbevar det et frostfrit sted.

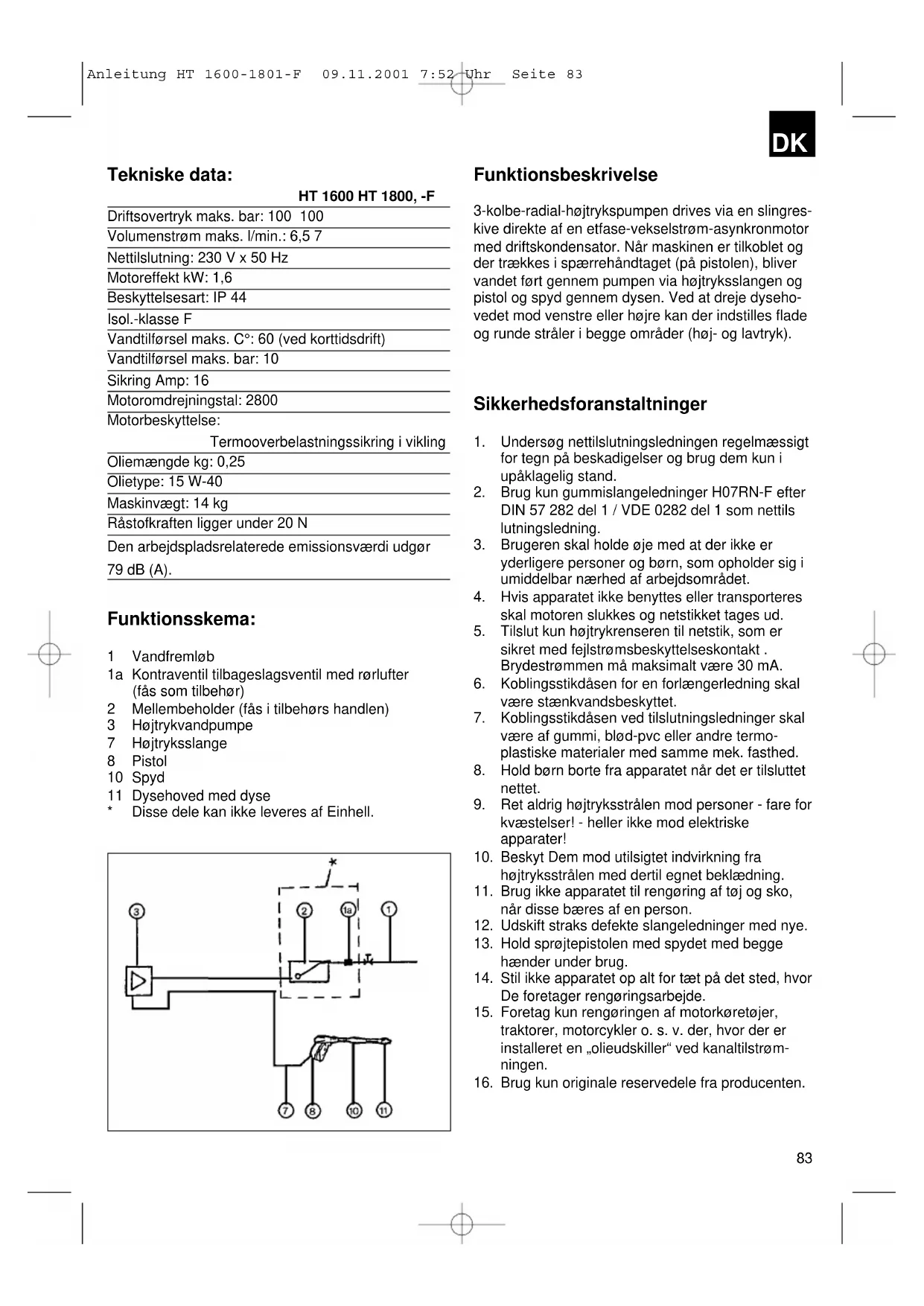

BRUGSANVISNING HT 1600-F EINHELL

Funktionsbeskrivning

-F

Driftsovertryk maks. bar: 100 100

Volumenstrøm maks. l/min.: 6,5 7

Nettilslutning: 230 V x 50 Hz

Motoreffekt kW: 1,6

Beskyttelsesart: IP 44

Isol.-klasse F

Vandtilførsel maks. C°: 60 (ved korttidsdrift)

Vandtilførsel maks. bar: 10

Sikring Amp: 16

Motoromdrejningstal: 2800

Motorbeskyttelse:Termooverbelastningssikring i vikling

Oliemængde kg: 0,25

Olietype: 15 W-40

Maskinvægt: 14 kg

Råstofkraften ligger under 20 N

Den arbejdspladsrelaterede emissionsværdi udgør 79 dB (A).

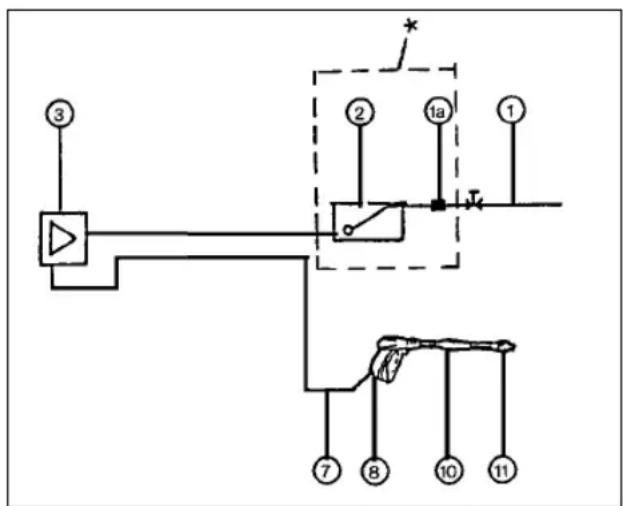

Funktionsskema:

1 Vandfremløb
1a Kontraventil tilbageslagsventil med rørlufter (fås som tilbehør)
2 Mellembeholder (fås i tilbehørs handlen)
3 Højtrykvandpumpe
7 Højtryksslange
8 Pistol
10 Spyd
11 Dysehoved med dyse * Disse dele kan ikke leveres af Einhell.

Funktionsbeskrivelse

3-kolbe-radial-højtrykspumpen drives via en slingreskive direkte af en etfase-vekselstrøm-asynkronmotor med driftskondensator. Når maskinen er tilkoblet og der trækkes i spærrehåndtaget (på pistolen), bliver vandet ført gennem pumpen via højtryksslangen og pistol og spyd gennem dysen. Ved at dreje dysehovedet mod venstre eller højre kan der indstilles flade og runde stråler i begge områder (høj- og lavtryk).

Sikkerhedsforanstaltninger

1. Undersøg nettilslutningsledningen regelmæssigt for tegn på beskadigelser og brug dem kun i upåklagelig stand.
2. Brug kun gummislangeledninger H07RN-F efter DIN 57 282 del 1 / VDE 0282 del 1 som nettils lutningsledning.
3. Brugeren skal holde øje med at der ikke er yderligere personer og børn, som opholder sig i umiddelbar nærhed af arbejdsområdet.
4. Hvis apparatet ikke benyttes eller transporteres skal motoren slukkes og netstikket tages ud.
5. Tilslut kun højtrykrenseren til netstik, som er sikret med fejlstrømsbeskyttelseskontakt. Brydestrømmen må maksimalt være 30 mA.
6. Koblingsstikdåsen for en forlængerledning skal være stænkvandsbeskyttet.
7. Koblingsstikdåsen ved tilslutningsledninger skal være af gummi, blød-pvc eller andre termoplastiske materialer med samme mek. fasthed.
8. Hold børn borte fra apparatet när det er tilsluttet nettet.
9. Ret aldrig højtryksstrålen mod personer - fare for kvæstelser! - heller ikke mod elektriske apparater!
10. Beskyt Dem mod utilsigtet indvirkning fra højtryksstrålen med dertil egnet beklædning.
11. Brug ikke apparatet til rengøring af tøj og sko, når disse bæres af en person.
12. Udskift straks defekte slangeledninger med nye.
13. Hold sprøjtepistolen med spydet med begge hænder under brug.
14. Stil ikke apparatet op alt for tæt på det sted, hvor De foretager rengøringsarbejde.
15. Foretag kun rengøringen af motorkøretøjer, traktorer, motorcykler o. s. v. der, hvor der er installeret en „olieudskiller“ ved kanaltilstrømningen.
16. Brug kun originale reservedele fra producenten.

Henvisninger til brugeren

Ved drift tages hensyn til de følgende ekstra foranstaltninger!

●Lydudvikling:

Brug det passende høreværn efter DIN ved drift.

●Fare for kvæstelse:

Ret ikke vandstrålen mod personer og dyr.

●Elektrisk stød:

Træk altid netstikket ud før der foretages service arbejder og før huset åbnes.

●Rengøringsmidler:

Tag absolut hensyn til anvisningen fra producenten ved forarbejdning af rengøringsmidler.

●Eftersyn

Mindst 1x om året, alt efter anvendelse skal De få foretaget et eftersyn af apparatet på et dertil egnet værksted. Udskift eventuelt beskadigede dele såsom nettilslutningsledning og trykslange med originale reservedele.

Strømtislutning

Apparatet må kun tilsluttes stikdåser med beskyttelseskontakt, som er installeret efter forskrifterne. I tvivlstilfælde, rådgivning og installation kun ved hjælp af el-fagfolk. Efter kontrol og overensstemmelse med oplysningerne på apparatets typeskilt og strømforsyningsnettes værdier - strømforsyningsnettet skal på opstillingsstedet være sikret med 16 Å - sættes netstikket i stikdåsen.

For at starte højtryksrenseren er det nok at trykke på vippekontakten, hvilken befinder sig på bagsiden af huset.

Apparatet er beskyttet mod overbelastning. Ved overbelastning af motoren slukkes strømmen og dermed forhindres at motorviklingen brænder over.

Afbrydelsesinstallationen er på grund af sikkerheden konstrueret på en sådan måde, at De ved overbelastning skal vente ca. 5 minutter før De igen kan tænde for motoren.

Først skal De dog udbedre årsagen til overbelastningen.

Til genindkobling af højtryksrenseren skal De under alle omstændigheder først slukke for kontakten. Efter ventetiden kan De igen tage apparatet i drift ved at aktivere vippekontakten.

Se efter at forbindelseskoblingen beskyttes mod fugt när der anvendes forlængerledninger.

Beskadigede ledninger

Ved ledninger opstår der særlig tit isoleringsskader.

Årsager hertil er bl. a.:

●Kørsel over ledningen med tungt apparat.
- Klemmesteder, når ledningen føres gennem døre og vinduer.
●Revner p. g. a. isoleringens ældelse.
- Knæksteder p. g. a. uhensigtsmæssig fastgørelse eller føring af ledningen.

Sådanne beskadigede ledninger må ikke længere anvendes, da de er livsfarlige p. g. a. isoleringsskaderne. Kabel, stik og koblingsdåse skal opfylde efterfølgende opstillede betingelser.

Ledninger til tilslutningen af højtryksrensere skal have gummiisolering.

Det er foreskrevet at typebetegnelsen skal være påtrykt ledningen.

Køb kun ledninger med kendetegn!

Stik og koblingsdåser ved tilslutningsledninger skal være af gummi.

Ledningerne må ikke være vilkårligt lange. Længere ledninger kræver større fasetværsnit.

Længden kan ses i tabellen for forlængerkabel.

Ledninger skal regelmæssigt kontrolleres for skader. Se efter at ledningen trækkes ud af netstikket ved kontrollen. Ledningen vikles helt af kabeloprulleren. Kontrollér ledningsindføringen ved stikkene og koblingsdåsen for knæksteder.

Anvendelsen af højfølsomme fejlstrøms-beskyttelsesanordninger med mærkestrøm på 10 eller 30 milliampere (mA) er en beskyttelsesforanstaltning. Sådanne apparater slukker i tilfælde af en ulykke, før strømpåvirkningen bliver livsfarlig.

Man kan få monteret fejlstrøms-beskyttelseskontakter fast i husinstallationen af en fagmand.

I handlen fås dog også stikbare udførelser, som kan stikkes ind mellem husinstallationens stikdåse og tilslutningskablet. Sådanne apparater tilbydes af flere producenter. Bemærk at der i det fri kun må bruges apparater, som er beskyttet mod regn og fugtighed. Tilsvarende udførelser er kendetegnet ved hjælp af symbolet eller påskriften „Beskyttelsesart IP 44“.

Tabel forlængerkabel

Spænding Kabellængde Tværsnit V

mm ^2

230 op til 20 m 1,5

Tag hensyn til forskrifterne fra Deres vandforsyningsværk.

Vandtilslutning

Skru vandtilførselsslangen sammen med apparatets tilslutning til vandindløb (vi anbefaler at anvende en forstærket slange med mindst 12-13 mm =1/2" indvendig diameter).

Skru højtryksslangen sammen med apparatets van- dudløb. Se efter at alle forbindelsesstykker er skruet fast sammen og at der ikke kan trænge luft ind.

Vigtigt!

• Tag aldrig apparatet i brug uden vand; sørg for at der er garanteret en kontinuerlig, tilstrækkelig vandtilførsel (mindst 11-12 l/min). Tørløb forårsager alvorlige beskadigelser på pakningerne.
• Det vand, som strømmer til skal være rent eller må ikke indeholde skidt eller sand. Isæt et smudsfilter i vandtilførslen, hvis det er nødvendigt.
• Det vand, som tilføres må ikke indeholde aggressive rengøringsmidler eller opløsningsmidler.
  ●Vandtiltilførslens temperatur må ikke være højere end maks. 60 grader C, ved korttidsdrift (ingen vedvarende drift).

Anvendelsesområde

• Rengøring af transportmidler, landbrugskøretøjer samt rum.
• Rengøringsarter af forskellig art i områderne indenfor næringsmiddelsektoren, kvægbrug og mejeribrug, slagterier.
  ●Rengøring af spildevandsledninger, gulvbelægning, fassader, badeanlæg og sanitære anlæg, glasfronter.
  -Strål med faste strålemidler.

Strømtislutning

Apparatet må kun tilsluttes stikdåser med beskyttelseskontakt, som er installeret efter forskrifterne. I tvivlstilfælde, rådgivning og installation kun ved hjælp af el-fagfolk.

Efter kontrol og overensstemmelse med oplysningerne på apparatets typeskilt og strømforsyningsnettes værdier - strømforsyningsnettet skal på opstillingsstedet være sikret med 16 A - sættes netstikket i stikdåsen.

DK

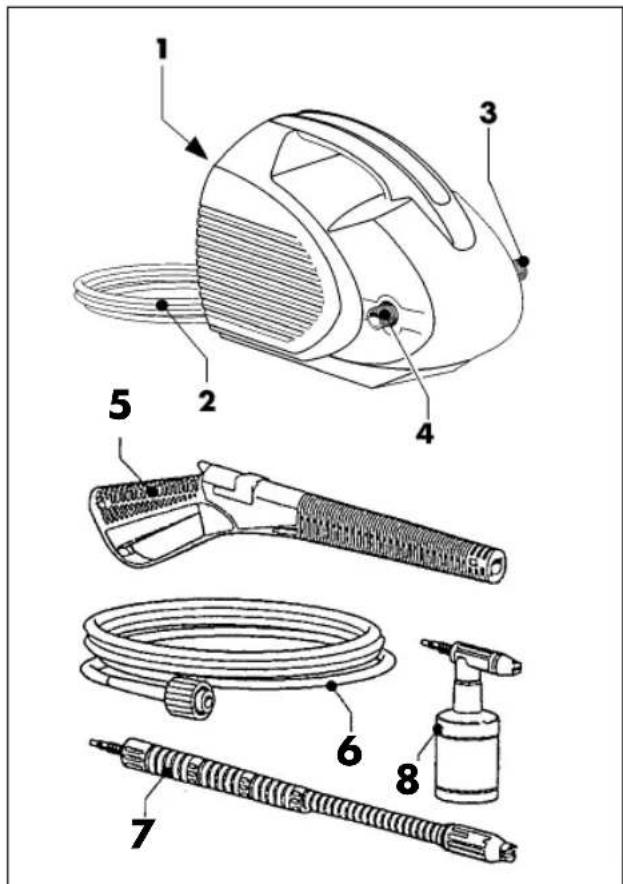

Oversigt over konstruktionen

1. Tænd/sluk-afbryder
2. Tilslutningskabel med netstik
3. Vandudløb
4. Vandindløb + filter
5. Pistol
6. Højtryksslange
7. Lanse
8. Skumsprayer

1. Hovedafbryderen skal stå i position "-O-" (pos. 1).
2. Vandtilførselsslangen (pos. 2) skal sluttes til tilslutningen INLET (pos. 4). Hertil skal der bruges en slange med en kapacitet på minimum 15 bar og en indvendig diameter på mindst 12-13 mm (1/2").
3. Sæt lansen på pistolen.
4. Slut højtrykslangen (pos. 5) til tilslutningen OUT LET (pos. 6) og til pistolen. Vandtemperaturen må ved kontinuerlig brug ikke ligge over 50°C.
5. Åbn for vandhanen (pos. 3)
6. Tryk på pistolhåndtaget (pos. 79), indtil vandet kommer ud af lansedysen og eventuelle rester i ledningerne således skylles ud.
7. Sæt stikket fra netledningen ind i stikdåsen (pos. 8).
8. Tænd for renseren ved at flytte afbryderen over på position "-I-". Tryk på pistolhåndtaget inden De tænder for højtryksrenseren. Det giver den en lettere start og er mere skånsomt for maskinen.

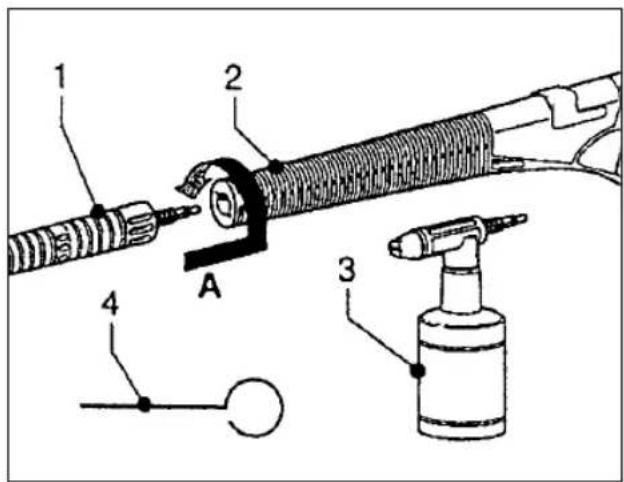

Montering af Iansen

Lansen (pos.1) går i indgreb med bajonettislutningsdelen på sprøjepistolen (pos. 2). Lansen sættes på i den retning, der er vist med pilen "A" og drejes derefter ca. 15( mod højre, indtil begge komponenter er forbundet helt. Med dyserensenålen kan De rengøre dysen, såfremt den skulle være smudset til. Vigtigt! Her skal De altid slukke for højtryksrenseren og afbryde vandforsyningen.

Hver gang højtryksrenseren står stille skal sikkerhedslåsen (S) på pistolen ubetinget aktiveres. På den måde undgås utilsigtet tilkobling.

hensyn til sikkerhedsforanstaltningen og strømtilslutningen).

1. Tænd for vandhanen (tag hensyn til foran-

staltnin- gerne „Idrifttagning“ og „Vandtilslutning“).

1. Tænd for apparatet når sprøjtepistolen er åben (skift hovedafbryderen ved apparatet om på 1).

For at udstøde eventuelle fremmedlegemer, som befinder sig i højtryksrenserens kredsløb, anbefales det kun at sprøjte med sprøjtepistolen i 10-20 sek. Fremmedlegemer ville kunne tilstoppe højtryksdysen og derved bringe den upåklagelige funktion i fare. Tag hensyn til at højtryksdysen aldrig må rengøres med spidse, metalliske apparater, men derimod kun ved hjælp af en luftstråle.

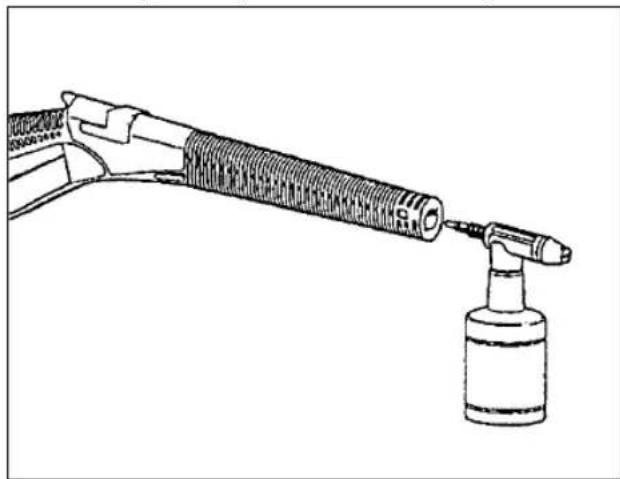

Forstøvning af rengøringsmidler

Tag spyddets forreste del af og isæt i stedet for skumsprøjteforsatsen. Derefter fylder De beholderen med et egnet rengøringsmiddel og drejer denne ind i dyseholderen igen. Hvis De nu aktiverer pistolhåndtaget, suges rengøringsmidlet automatisk ud af beholderen og sprøjtes ud med vand.

Vil De ikke længere påfylde rengøringsmiddel, skal forsatsen tages af igen og det normale spydstykke sættes på.

Henvisninger for den korrekte brug af rengøringsmidler

- Forbered rengøringsmidlerne i det koncentrats forhold som kræves (se henvisninger fra

DK

producenten).

●Fordel ved hjælp af højtryksrenseren rengørings middelopløsningen jævnt på den overflade, som skal rengøres og lad midlet virke et stykke tid

(vær forsigtig når der arbejdes på varme overflader, f. eks. motorhjelme eller ved solstråling).

- Skyl derefter den behandlede flade overalt jævnt med vand med højtrykstrålen.

Det kan ikke tilrådes at bruge stærkt skummende eller syreholdige rengøringsmidler. Brug i hvert fald udelukkende mærkeprodukter, som fås i handlen.

Vigtigt! Udskift af sikkerhedsmæssige grunde kun dysen når motoren er slukket!

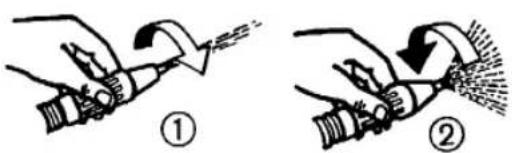

Ved hver arbejdsgang kan der spøjtes med rund eller bred ståle.

Omstillingen kan De foretage ved blot - som vist på billederne (1) og (2) - at dreje dysehovedet mod venstre (2) = flad stråls, eller mod højre (1) = rund

Ved udafdrifttagning (frakobling) af pumpen skal apparatet altid gøres trykfri ved at åbne pistolen.

Apparatet frakobles Vandhanen lukkes Netstikket tages ud af stikdåsen

Længerevarende uafdrifttagning

Hvis der planlægges en længerevarende udafdrifttagning, tilrådes det først at gennemskylle apparatet grundigt med en tilstrækkelig mængde vand. Dertil bruges rent vand uden tilsætning af rengøringsmidler.

Frostsikring

Apparatet skal opbevares et frostsikkert sted! Ved opbevaring i meget kolde rum eller rum som udsættes for frost anbefales det, først at suge et frostbeskyttelsesmiddel gennem apparatet. Til dette formål stilles beholderen til frostbeskyttelsesmiddel ovenfor apparatsugeren for at lette sugningen.

Kontrol og service

Vigtigt!

Træk netstikket ud af stikdåsen før reparations- eller servicearbejder foretages. Reparationer som foretages ved et apparat som er tilsluttet strøm kan føre til døden!

Højtryksrenseren er vedligeholdelsesfri.

Ved leveringen er den allerede fyldt op med olie og er således klar til brug i ca. 300 driftstimer. Efter dette tidsrum skal olien skiftes ud af et servicefirma.

Vigtigt!

Indsug aldrig væsker der indeholder opløsningsmidler som lakfortynder, benzin, olie o. s. v. eller vand som ikke er filtreret. Pakningerne i apparatet er ikke opløsningsmiddelresistente.

Sprøjtetågen fra opløsningsmidler er højantændelig eksplosiv og giftig!

pens funktionevne (se ill.)

Inlet Filter

Afkalkning

Afkalkningen skal foretages regelmæssigt med afkalkningsmiddel, hvorved tidsafstanden mellem to afkalkninger afhænger af vandets hårdhedsgrad på det pågældende sted.

Kom afkalkningsmiddel i en beholder der kan rumme mindst 30 l og bemærk blandingsforholdet for 1 l afkalkningsmiddel til 15 l vand.

Opsug med højtryksrenseren via en slange blandingen og hold straks pistolen ned i beholderen igen.

Der opstår en lukket kreds, hvor opløsningen vand/afkalkningsmiddel skal cirkulere mindst 10 min. (tænd for apparatet på apparatets kontakt).

For at lette opsugningen anbefales det at opstille vandbeholderen ovenfor pumpen.

Forsigtig!

Afkalkningsmidlet ætser. Bemærk sikkerhedsrådene fra producenten på afkalkningsmidlets emballage!

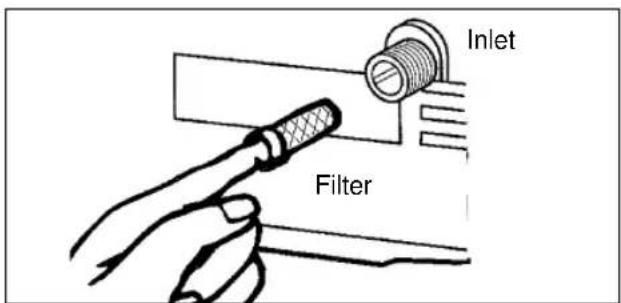

Kontrol af vandindsugningsfiltret

Kontrollér sugefiltret med jævne mellemrum for at undgå forstoppelser, som kan være til fare for pum-

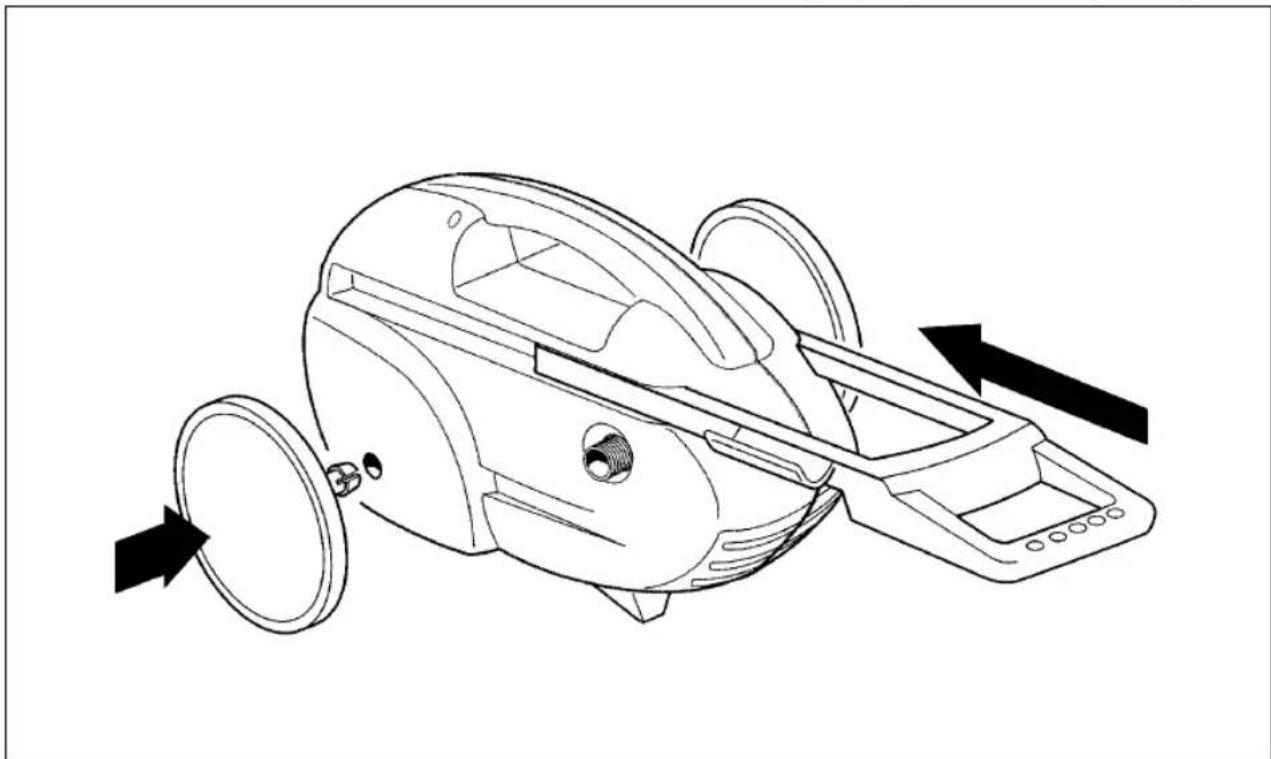

Montering af hjul

For at Deres højtryksrenser også bliver mobil monteres de vedlagte hjul og støttefoden. Hjulene trykkes

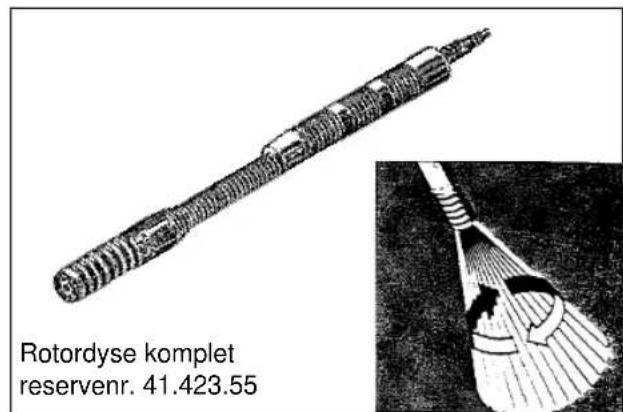

Arbejde med rotordysen

Rotordysen er allerede færdigmonteret og kan straks bruges.

Rengøringsstrålen kommer roterende ud af rotor-dysen og har derfor den doppelte rengøringskraft i forhold til en normal rengøringsdyse.

En ny dyse kan første gang starte noget lang- sommere indtil dysen kører frit. Aktiver derfor pistol- håndtaget et par gange hurtigt efter hinanden, hvis dysens rotation ikke starter med det samme.

Rotordysen er udviklet specielt til rengøringen af fortovsfliser, fassader, swimmingpool og andre flader, som f. eks. er beskidte eller fulde af mos.

Vigtigt! Fare for kvæstelse!

Sprøjt ikke på personer eller børn. Af sikkerhedsmæssige grunde udskiftes dysen først når motoren er koblet fra!

Rotordyse komplet reservenr. 41.423.55

Sprøjtespyddet, rotordysen og andre tilbehørsdele fastgøres via et bajonetlukke ved pistolgrebet.

Til dette formål sættes spyddet i pistolkroppen. Spyddet trykkes mod venstre til stop.

Til frigivning trykkes spyddet igen ind i pistolen og drejes ud mod højre.

Bortskaffelse af højtryksrenseren

Når højtryksrenseren ikke længere skal bruges, skal følgende foranstaltninger sættes i værk:

Træk netstikket ud og gør højtryksrenseren uegnet til drift.

Opbevar højtryksrenseren utilgængeligt for børn. Ingen komponenter fra den gamle højtryksrenser må bruges som reservedele.

Skil højtryksrenseren fra hinanden og bortskaf de enkelte dele i henhold til de lovmæssige forskrifter.

Forstyrrelser og deres udbedring

Forstyrrelse Grund Udbedring
Pumpen når ikke trykket - uegnet	eller slidt dyse - udskift dysen- suger luft - kontrollér og tætn sugeslangen- slidte eller beskidte - udskift eller rengørventiler ventilerne
Trykvisningen har - slidte eller beskidte ventiler - udskift eller rengør ventilerntryksvingninger - for høj vandtemperatur - reducér tilløbstemperaturen- slidte pakninger - udskift pakninger- slidt dyse - isæt dyse
Larm - for høj vandtemperatur - reducér vandtemperaturen- suger luft - kontrollér ledningerne- beskidt eller slidt ventil - rengør og udskift ventil
Vandtab ved hovedet - pakningsringene er slidte - udskift pakningsring
Olietab	- oliepakningsringene er slidte	- udskift pakningsring
Motoren starter ikke	- ingen strøm	- kontrollér om stikket sidderfast i stikdåsen og omder er strøm på ledningen- kontrollér om kontakten fungerer
Motoren hyler, menstarter ikke	- netspændingen er uegnet,den ligger under detforeskrevne minimum- spændingsfaldet blevforårsaget via enforlængerledning medutilstrækkelig tværsniteller for stor længde	- kontrollér strømledningen fordens egnethed- bemærk brugsanvisningenfor forlængerledningen.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE
