BRUKSANVISNING HR 1700-F EINHELL

N Bruksanvisning høytrykkspyler

kjørbar, komplett med lanse, slange og, skumspruteforsats

Insugning av rengöringsmedel

Skumsprutningsstav

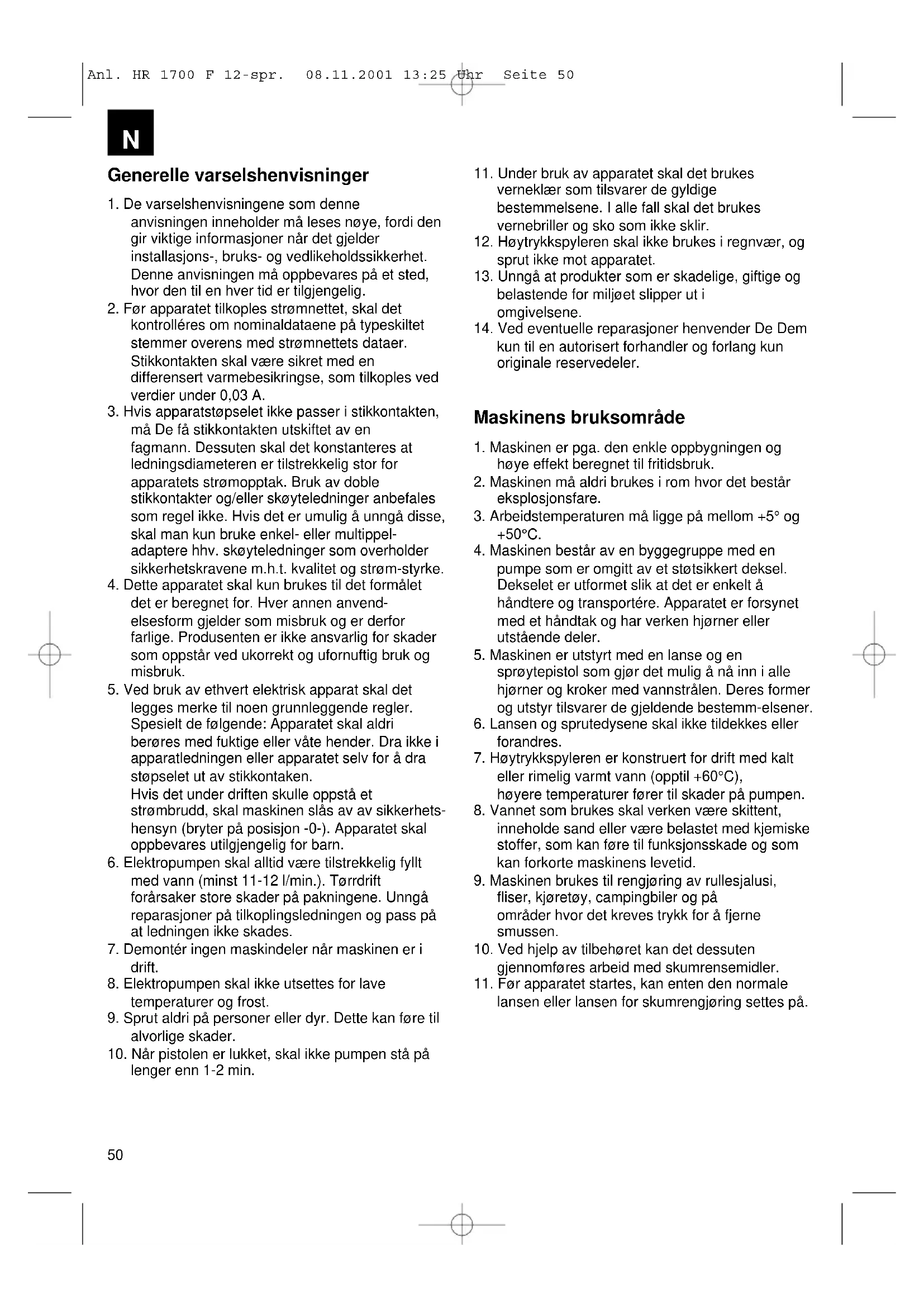

1. De varselshenvisningene som denne anvisningen inneholder må leses nøye, fordi den gir viktige informasjoner når det gjelder installasjons-, bruks- og vedlikeholdssikkerhet. Denne anvisningen må oppbevares på et sted, hvor den til en hver tid er tilgjengelig.
2. Før apparatet tilkoples strømnettet, skal det kontrolléres om nominaldataene på typeskiltet stemmer overens med strømnettets dataer. Stikkontakten skal være sikret med en differensert varmebesikringse, som tilkoples ved verdier under 0,03 A.
3. Hvis apparatstøpselet ikke passer i stikkontakten, må De få stikkontakten utskiftet av en fagmann. Dessuten skal det konstanteres at ledningsdiameteren er tilstrekkelig stor for apparatets strømopptak. Bruk av doble stikkontakter og/eller skøyteledninger anbefales som regel ikke. Hvis det er umulig å unngå disse, skal man kun bruke enkel- eller multippel-adaptere hhv. skøyteledninger som overholder sikkerhetskravene m.h.t. kvalitet og strøm-styrke.
4. Dette apparatet skal kun brukes til det formålet det er beregnet for. Hver annen anvendelsesform gjelder som misbruk og er derfor farlige. Produsenten er ikke ansvarlig for skader som oppstår ved ukorrekt og ufornuftig bruk og misbruk.
5. Ved bruk av ethvert elektrisk apparat skal det legges merke til noen grunnleggende regler. Spesielt de følgende: Apparatet skal aldri berøres med fuktige eller våte hender. Dra ikke i apparatledningen eller apparatet selv for å dra støpselet ut av stikkontaken. Hvis det under driften skulle oppstå et strømbrudd, skal maskinen slås av av sikkerhets-hensyn (bryter på posisjon -0-). Apparatet skal oppbevares utilgjengelig for barn.
6. Elektropumpen skal alltid være tilstrekkelig fyllt med vann (minst 11-12 l/min.). Tørrdrift forårsaker store skader på pakningene. Unngå reparasjoner på tilkoplingsledningen og pass på at ledningen ikke skades.
7. Demontér ingen maskindeler när maskinen er i drift.
8. Elektropumpen skal ikke utsettes for lave temperaturer og frost.
9. Sprut aldri på personer eller dyr. Dette kan føre til alvorlige skader.

10. Når pistolen er lukket, skal ikke pumpen stå på lenger enn 1-2 min.

11. Under bruk av apparatet skal det brukes verneklær som tilsvarer de gyldige bestemmelsene. I alle fall skal det brukes vernebriller og sko som ikke sklir.

12. Høytrykkspyleren skal ikke brukes i regnvær, og sprut ikke mot apparatet.
13. Unngå at produkter som er skadelige, giftige og belastende for miljøet slipper ut i omgivelsene.
14. Ved eventuelle reparasjoner henvender De Dem kun til en autorisert forhandler og forlang kun originale reservedeler.

Maskinens bruksområde

1. Maskinen er pga. den enkle oppbygningen og høye effekt beregnet til fritidsbruk.
2. Maskinen må aldri brukes i rom hvor det består eksplosjonsfare.
3. Arbeidstemperaturen må ligge på mellom +5° og +50°C.
4. Maskinen består av en byggegruppe med en pumpe som er omgitt av et støtsikkert deksel. Dekselet er utformet slik at det er enkelt å håndtere og transportére. Apparatet er forsynet med et håndtak og har verken hjørner eller utstående deler.
5. Maskinen er utstyrt med en lanse og en sprøytepistol som gjør det mulig å nå inn i alle hjørner og kroker med vannstrålen. Deres former og utstyr tilsvarer de gjeldende bestemm-elsener.
6. Lansen og sprutedysene skal ikke tildekkes eller forandres.
7. Høytrykkspyleren er konstruert for drift med kalt eller rimelig varmt vann (opptil +60°C), høyere temperaturer fører til skader på pumpen.
8. Vannet som brukes skal verken være skittent, inneholde sand eller være belastet med kjemiske stoffer, som kan føre til funksjonsskade og som kan forkorte maskinens levetid.

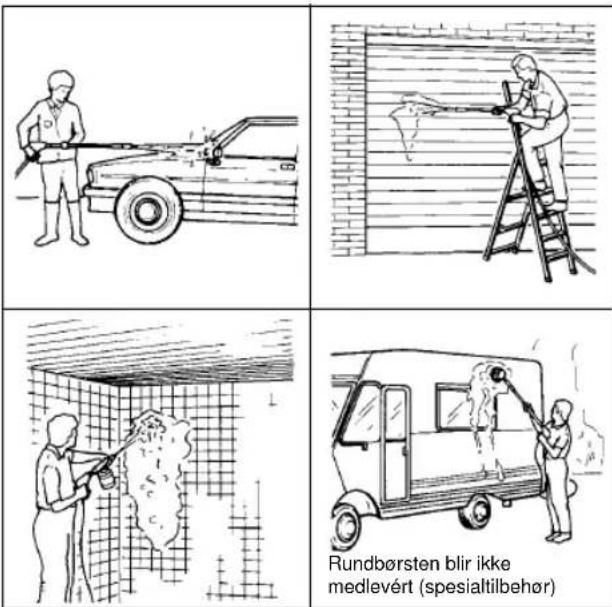

9. Maskinen brukes til rengjøring av rullesjalusi, fliser, kjøretøy, campingbiler og på områder hvor det kreves trykk for å fjerne smussen.
10. Ved hjelp av tilbehøret kan det dessuten gjennomføres arbeid med skumrensemidler.
11. Før apparatet startes, kan enten den normale lansen eller lansen for skumrengjøring settes på.

N

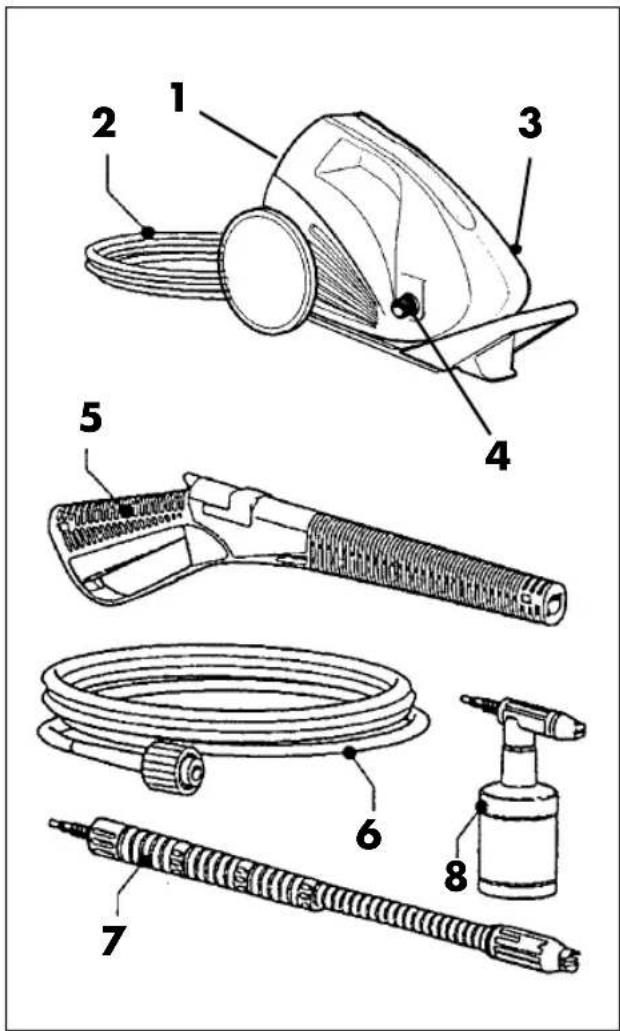

Konstruksjonsoversikt

1. Start-/Stopp-bryter
2. Tilkoplingsledning med støpsel
3. Vannutløp
4. Vanninnløp + filter
5. Sprøytepistol
6. Høytrykkslange
7. Lanse
8. Skumspruteforsats

1. Hovedbryteren må være i "O"-stilling.
2. Vanntilførselslangen (pos. 2) skal tilkoples tilkoplingen INLET (pos. 4). Slangen skal kunne tåle et vanntrykk på minst 15 bar og ha en indre diameter på minst 13 mm (1/2").
3. Lansen settes på pistolen.
4. Høytrykkslangen (pos. 5) tilkoples tilkoplingen OUTLET (pos. 6). Vanntemperaturen skal ikke ligge over 60°C i kontinuerlig drift.
5. Skru på vannkranen (pos. 3).
6. Trykk pistolavtrykkeren (pos. 7) helt til vannet renner ut av lansedysen og herved eventuelle avleiringer i vannledningene skylles ut.
7. Nettledningens støpsel stikkes i stikkontakten (pos. 8).
8. Start apparatet. Det gjøres ved å stilles bryteren på posisjon "-1-". Trykk pistolavtrykkeren før apparatet startes. Herved gjøres oppstartingen lettere, da dette er mer skånsomt for maskinen.

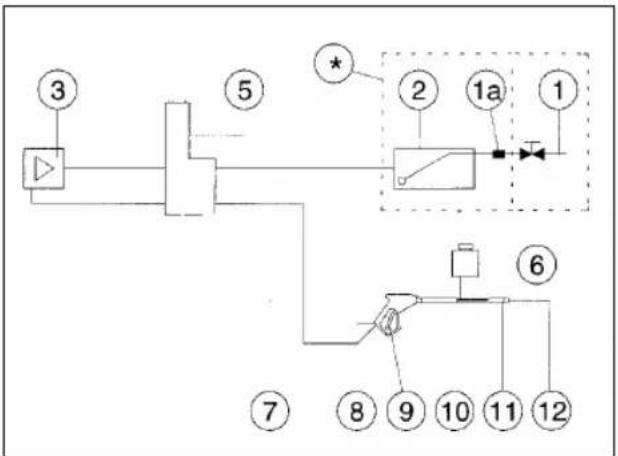

Vanntilkoplingsskjema

1 Vanntilløp
1a Returløpssperring eller returløpsventil med rørventilasjon
2 Mellombeholder
3 Høytrykkvannpumpe
5 Trykkventil
6 Beholder for rengjøringsmiddel
7 Høytrykkslange
8 Sprøytepistol
9 Pistolavtrykker
10 Lanse
11 Dysehode
12 Dyse

Høytrykkspyleren skal oppstilles vannrett på en jevn og sikker flate.

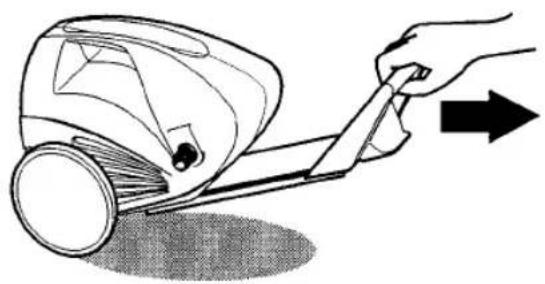

Ved enhver håndtering av maskinen anbefales det å holdes seg til den korrekte betjenings-stillingen: en hånd på pistolen og en hånd på lansen. Vannstrålen skal aldri rettes mot elektriske ledninger eller mot maskinen.

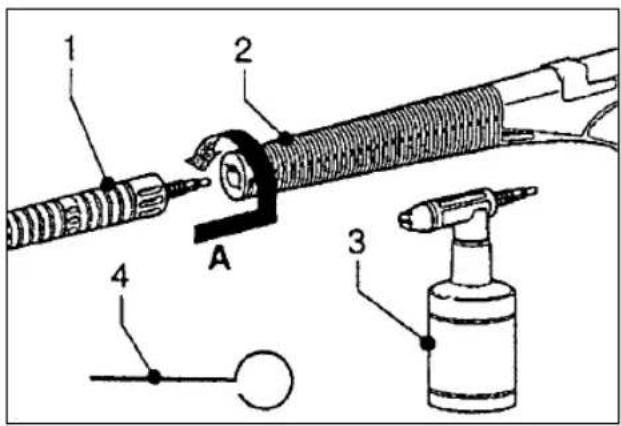

Lansen passer inn i sprøytepistolen (pos. 2) med den forformete delen (pos. 1). Lansen skrus i den retningen som vist med pil "A", og deretter dreies den 15° mot høyre, helt til begge bestanddelene er komplett forbundet (sammenlign fig. nedenfor). Med dyserengjøringsnåla (pos. 4) kan man rense dysen hvis den er tilsmusset. OBS! Under dette arbeidet må apparatet absolutt slås av og vanntilførselen må koples fra.

Gå fram på følgende måte etter tilkopling av høytrykkspyleren til nettspenningen og vannledningen:

1. Åpne vannkranen
2. Trykk pistolavtrykkeren slik at luft som evtl. er tilstede kan forsvinne.
3. Skru driftsbryteren på "-I-".

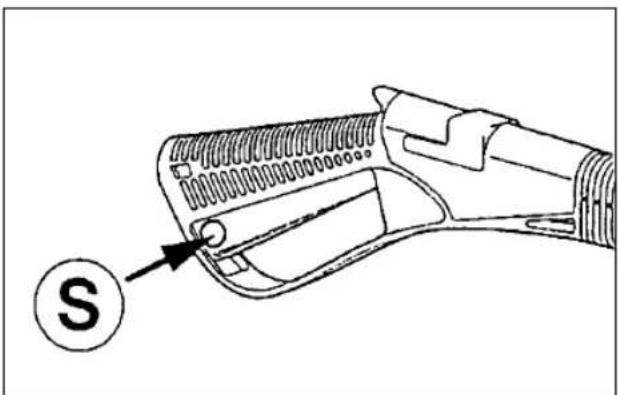

Sikkerhetsinnretning på sprøytepistolen

Hver gang apparatet stoppes, skal sikkerhetssperringen (S) på sprøytepistolen settes på. Slik unngås en ufrivillig igangsetting.

Innsuging av rengjøringsmiddel.

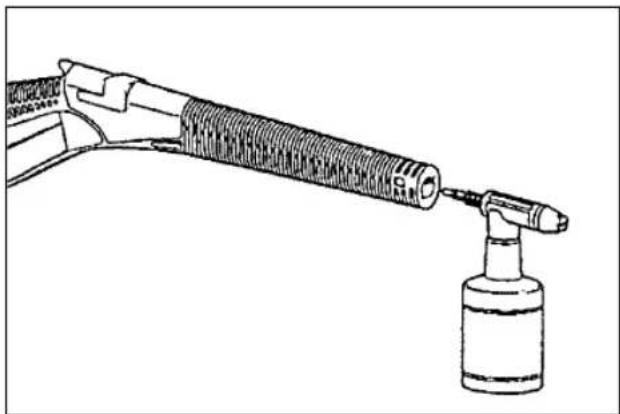

Skumsprutelanse

Til bruk av forskjellige vaskemiddel (se fig. nedenfor)

Elektropumpen er utstyrt med et smøresystem med lukket kretsløp. Oljetype: 15W40.

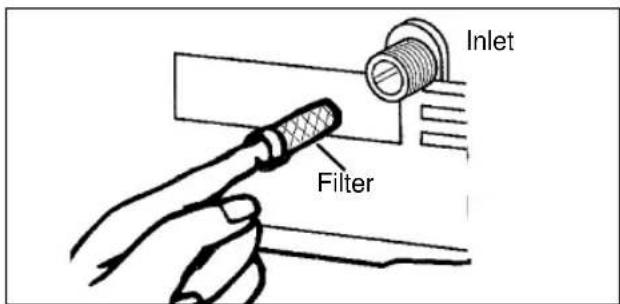

Kontrollér sugefilteret med jevne mellomrom for å unngå tilstopping som kan utsette pumpens drift for fare (se fig.).

Elektromotor

Elektromotoren er utstyrt med en motorsikkerhetsbryter. Hvis motoren går seg varm, stopper den v.h.a. denne bryteren. Deretter skal man vente 5-10 min., før apparatet settes igang igjen. Finn årsaken til feilen.

El-kabel

Reparasjons- og reservedelsbehov

Vennligs henvend Dem til vårt service-senter ved eventuelle feil hhv. ved bruk for reservedeler.

Renovasjon av maskinen

- Dra ut el-kabelen og sørg for at apparatet ikke kan starte.

- Oppbevar apparatet utilgjengelig for barn.

- Ingen av delene til den gamle maskinen skal brukes som reservedeler.

- Demontér maskinen og sørg for renovasjon av enkeltdelene ifølge de lovmessige bestemmelsene.

N

Feil og feilfjerning

Driftsfeil Årsak Feilfjerning
Elektropumpen starter ikke når man trykker på start-knappen	●Støpselet er defekt.●Nettspenningen er for lav.●Pumpen er blokkért.●Termobryteren er blitt utløst.	●Sjekk om støpselet fungerer.●Skru motoren manuelt.●La motoren avkjøle seg.●Hold lansen oppe.
Elektropumpen fungerer, men det oppstår ikke noe trykk	●Innsugingsfilteret er tilstoppet.●Det suges luft inn gjennom tilkoplingsdelene.●Innsugings- og åpnings-ventil tilstoppet eller utslitt.●Dyse med for bredt hull.	●Rens filteret.●Sjekk innsugingskoplingsdelene og slangetilkoplings-stykkene.●Rens eller skift ut.●Sjekk og skift ut.
Uregelmessig arbeidstrykk	●Luft suges inn.●Ventiler er tilstoppet og utslitt.●Pakninger er utslitt.	● Sjekk innsugingstilkoplingsstykkene.●Rens og skift ut.●Sjekk og skift ut.
Motoren starter ikke lenger	●Termobryteren har løst seg ut pga. overoppheting.	●Sjekk spennigen. Slå av bryteren og la den kjøle seg av noen minutter.
Pumpen drypper	●Pakning er utslitt.	●Sjekk og skift ut.
Trykket avtar	●Utslitt dyse.●Tilsmussete eller tilstop-pete ventiler.●Utslitte ventilpakninger.●Utslitte pakninger.●Tilstoppet filter.	●Sjekk, rens, skift ut.●Sjekk, og/eller skift ut.●Sjekk, og/eller skift ut.●Sjekk, og/eller skift ut.●Skift dyse.
Apparatet forårsaker for mye støy	●Luftinnsuging.●Utslitte, tilsmussete eller tilstoppete ventiler.●Utslitte lager.●For høy vanntemperatur.●Tilsmusset filter.	●Sjekk innsugingsledning-ene.●Sjekk, rens, skift ut.●Sjekk og/eller skift ut.●Senk temperaturen til under 50°C.●Sjekk og/eller skift ut.
Vann lekker ut av apparatet.	●Utslitte pakninger.●Pakningssettets O-ring er utslitt.	●Skift ut pakningen●Skift ut O-ring.
Ved start av apparatet, rotérer motoren, men den starter ikke	●Spenningen ligger under den angitte verdien.●Pumpen er blokkért eller fastfrosset.●Den elektriske skøyte-ledningen er utilsrekkelig dimensjonért.	●Sjekk om el-installasjonen er korrekt dimensjonért.●Erstatt skøyteledningen med en som er korrekt dimensjonért.

N

Tekniske data:

Maksimalt vannforbruk: 7,5 l/min.

Stømforsyning: 230 V -50 Hz

Motorkapasitet kW: 1,7

Sikringsart: IP 44

Isoléringsklasse: F

Maks. vanntemperatur (i korte intervaller): 60°C)

Maks. vanntrykk: 10

Sikringstype: 16 A

Reaksjonskraften: under 20 N

Støynivå på arbeidsplassen: 79 dB(A).

og stop for vandtilførslen.

Ibrugtagning

Reparationer og reservedele

Garantitiden begynner med dagen da apparatet ble kjøpt og varer 1 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice
