ProMax MudDrain 25000 - Vattenpump OASE - Gratis bruksanvisning och manual

Produkttyp	Vattenpump
Märke	Oase
Modell	ProMax MudDrain 25000
Märkspänning	230 V AC
Frekvens	50 Hz
Effekt	1200 W
Skyddsklass	IP68 (upp till 7 m djup)
Tryckutloppsanslutning	G2
Startnivå	550 till 750 mm
Stoppnivå	180 till 300 mm
Maximal flöde	25 000 l/h
Maximal tryckhöjd	10 m
Maximal nedsänkningsdjup	7 m
Maximal partikelstorlek	40 mm
Kabellängd	10 m
Mått (L x B x H)	178 x 246 x 453 mm
Vikt	13,6 kg
Rekommenderad användning	Rent vatten, regnvatten, klorerat vatten, avloppsvatten upp till 40 mm, bevattning, tömning
Ej rekommenderad användning	Saltvatten, dricksvatten, industriell användning, kemikalier, kontinuerlig drift
Driftläge	Automatisk (flottörbrytare) eller manuell
Material i pumphus	Gjutjärn (naturlig korrosion)
Elektriskt skydd	Jordfelsbrytare 30 mA rekommenderas
Underhåll	Rengöring med rent vatten och mjuk borste, minst 2 gånger per år
Slitdelar	Funktionsenhet (byte utförs av Oase service)
Återvinning	Får inte kastas i hushållsavfall, lämnas till retursystem

Vanliga frågor - ProMax MudDrain 25000 OASE

Hur installerar jag pumpen ProMax MudDrain 25000 korrekt?

Placera pumpen vertikalt och stabilt i vattnet. Använd handtaget för att sänka ner den, aldrig kabeln. Se till att flottörbrytaren kan röra sig fritt. För användning i brunn, fäst ett rep i handtaget.

Vad gör jag om pumpen inte startar?

Kontrollera först strömförsörjningen (uttag, säkring). Om pumpen stannar efter några minuter kan överbelastningsskyddet ha löst ut: rengör sugöppningen och slangen, låt sedan svalna. Skyddet återställs automatiskt.

Kan jag använda denna pump med havsvatten?

Nej, pumpen är inte kompatibel med saltvatten. Använd den endast för rent vatten, regnvatten, klorerat vatten eller avloppsvatten med partiklar upp till 40 mm.

Hur rengör jag pumpen ProMax MudDrain 25000?

Rengör den med rent vatten och en mjuk borste eller svamp. För envisa avlagringar, använd Oase PumpClean rengöringsmedel eller hushållsrengöringsmedel utan vinäger eller klor. Skölj noggrant efteråt. Utför rengöringen minst två gånger om året.

Vad är start- och stoppmivån?

Pumpen startar automatiskt när vattennivån når mellan 550 och 750 mm, och stannar mellan 180 och 300 mm, beroende på flottörbrytarens position.

Kan jag låta pumpen gå torr?

Nej, torrkörning orsakar ökat slitage. I manuellt läge kan pumpen köras torr: stäng av den så snart minimal vattennivå nås. Använd helst automatiskt läge med flottör.

Hur förvarar jag pumpen på vintern?

Apparaten är inte frostbeständig. Demontera den, rengör noggrant och förvara torrt och frostfritt. Skydda öppna kontakter mot fukt. Töm slangar och kopplingar så mycket som möjligt.

Vilken slangdiameter ska jag använda för optimalt flöde?

Flödet är optimalt med en slang på 50 mm diameter. Anpassa den medföljande stegade adapter (G2) till din slangdiameter och fäst med slangklämma.

Vad gör jag om pumpen går men inte pumpar eller har otillräckligt flöde?

Kontrollera att slangen inte är vikt eller blockerad. Rengör sugöppningen. Lossa luft ur slangen. Om en backventil är monterad, se till att den är korrekt installerad och ren. Vid defekt rotorblock, kontakta Oase service.

Hur byter jag rotorblocket?

Byte av rotorblock (funktionsenhet) är en åtgärd för Oase service. Försök inte göra det själv, kontakta en auktoriserad fackman.

BRUKSANVISNING ProMax MudDrain 25000 OASE

Les bruksanvisningen.

Slå av pumpen när den minimale vannstanden er nädd.

Plasser pumpen

Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Apparaten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om personer befinner sig i vattnet.
• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• En skadad strömkabel ska genast bytas av OASE, en behörig kundtjänstverkstad eller en behörig elinstallatör för att undvika risk för strömstöt.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• Pumpning av klart vatten eller regnvatten.
• Pumpning av klorerat vatten.
• Pumpning av smutsvatten med partiklar under 40 mm.
• Påfyllning och bevattning.
• Om- och utpumpning av behållare eller bassänger.
  • Vattenuttag från regnvattentunnor eller cisterner.
• Med hänsyn till tekniska data. (→Tekniska data)

För apparaten gäller följande begränsningar:

• Inte lämplig för saltvatten.
• Inte lämplig för dricksvatten.
• Får inte användas i långtidsdrift (t ex för kontinuerlig cirkulation i dammar).
• Får inte användas för industriella ändamål.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Får inte anslutas till dricksvattennätet.

Produktbeskrivning

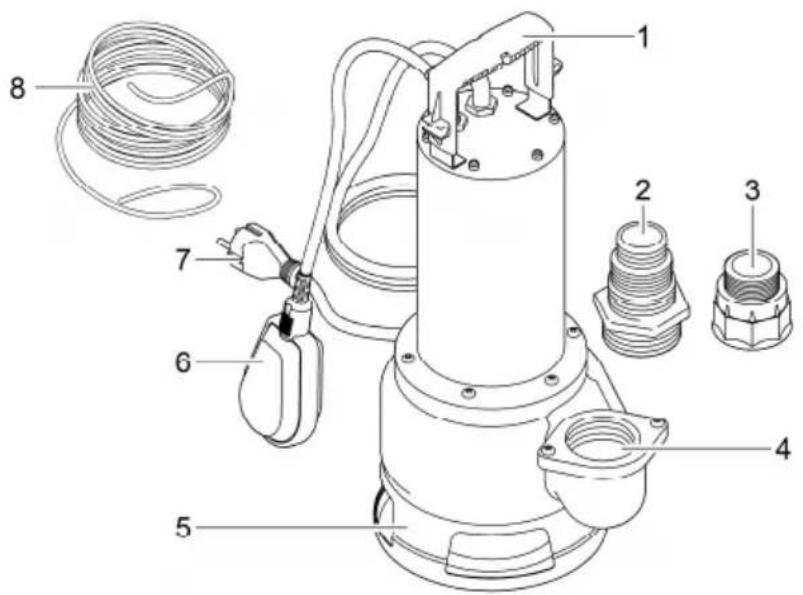

Översikt

1 Handtag
2 Konisk slanganslutning
3 Reduceringsmuff, G1½ till G1¼
4 Anslutning på trycksidan G2
5 Pumpfot
6 Flottör
7 Strömkabel
8 Fästlina, 10 m

i Apparaten innehåller gjutjärn som är utsatt för naturlig korrosion. Detta innebär inte att apparatens funktion påverkas.

Apparaten är dammtät och vattentät ned till djup på 7 m.

Apparaten får inte kastas i vanliga hushållssopor.

Läs bruksanvisningen.

Installation och anslutning

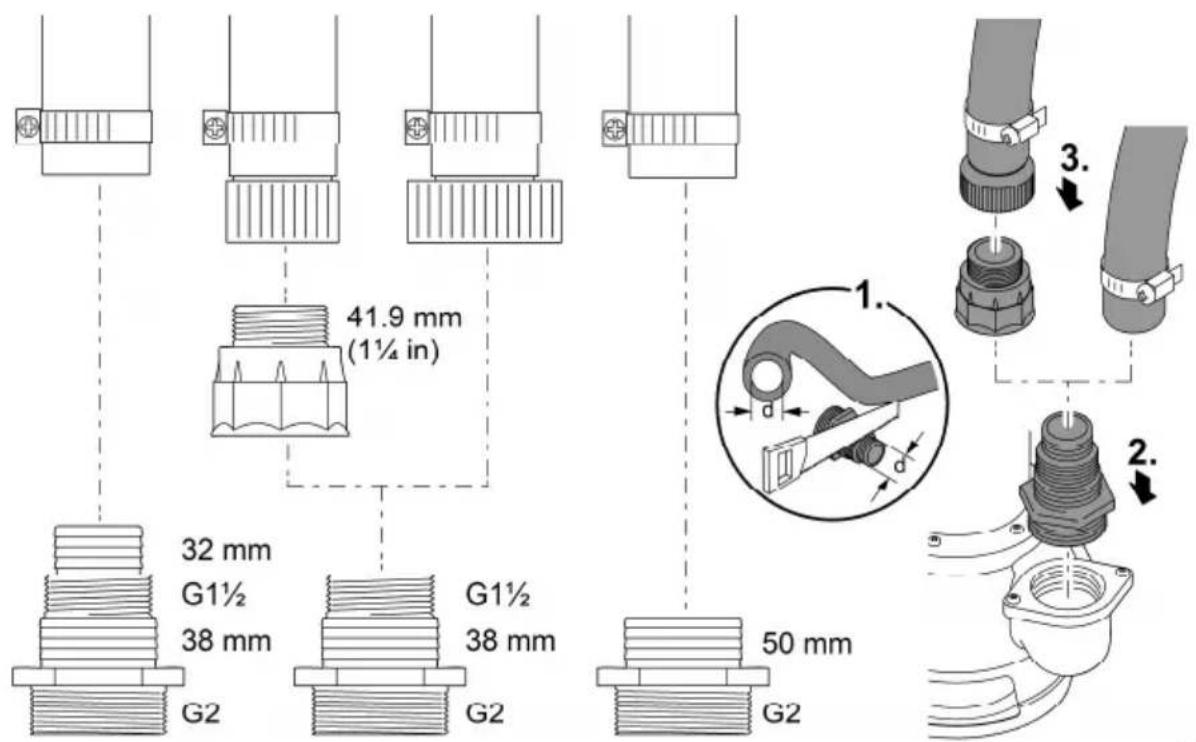

Ansluta tryckslangen

Pumpeffekten är optimal när slangdiametern är 50 mm.

Gör så här:

1. Anpassa den koniska slanganslutningen till slangens diameter.
2. Skruva fast den koniska slanganslutningen på anslutningen på trycksidan.
3. Anslut tryckslangen till den koniska slanganslutningen.

— Fixera tryckslangen med en slangklämma.

POX0016

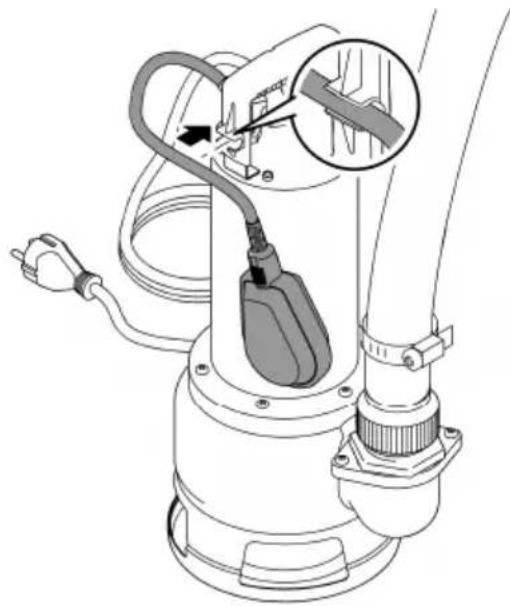

Automatisk drift

När vattnet stiger höjs flottörbrytaren upp till sin påslagningspunkt varefter pumpen slås på. Om vattennivån sjunker sänks flottörbrytaren tills frånslagningspunkten har nätts varefter pumpen slås ifrån.

Gör så här:

- Tryck in flottörbrytarens kabel i kabelhållaren.

- Ju kortare kabeln är mellan flottörbrytaren och kabelhållaren, desto lägre ligger påslagningspunkten och desto högre ligger frånslagningspunkten.

För en fullgod funktion krävs minst 100 mm kabellängd mellan flottörbrytaren och kabelhållaren.
Den minimala restvattenhöjden kan endast uppnås i manuell drift.

Pumpen är ständigt påslagen när flottörbrytaren står lodrätt (kabeln hänger nedåt).

ANVISNING

Pumpen kan köra torrt i manuell drift. Pumpen är utsatt för mer slitage vid torrkörning.

▶ Stäng av pumpen när minimal vattennivå föreligger.

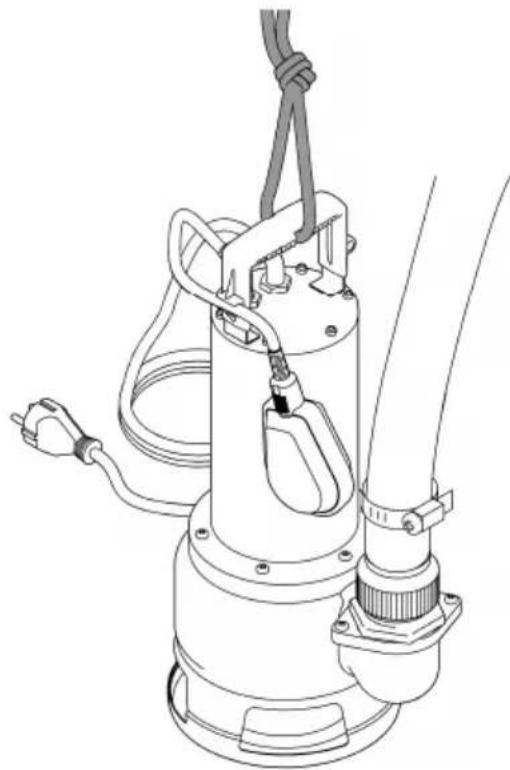

Placera pumpen

• Placera pumpen lodrätt och stabilt i vattnet.
• Om pumpen ska släppas med i ett schakt ska en lina fästas i handtaget. Bär inte pumpen i nät-kabeln.
• Placera pumpen så att smutspartiklar med en storlek över 40 mm inte sugs in och blockerar insugningsöppningen. Placera pumpen högre upp vid behov.
• Flottörbrytaren ska alltid kunna röra sig fritt.

Risk för allvarliga personskador eller dödsolyckor av elektriskt slag.

Använd inte pumpen om personer befinner sig i vattnet.
- Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet.

ANVISNING

Pumpen är inte lämpligt för långvarig drift. Pumpens livslängd förkortas vid långvarig drift.

Slå på apparaten

• Anslut stickkontakten till stickuttaget.
- Pumpen är driftklar.
— Pumpen startar när vattennivån har nätt påslagningshöjden.

Slå ifrån apparaten

• Dra ut stickkontakten.
• Efter att apparaten har slagits ifrån kan restvattnet i slangen rinna tillbaka och lämna pumpen genom insugningsöppningen.

Spola ur pumpen med rent vatten efter användning.

Rengöring och underhåll

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

Rengör apparaten vid behov, men minst 2 ggr/år.

• Rekommenderade rengöringsmedel vid svåra kalkavlagringar:
  — Pumprengöringsmedel PumpClean från OASE.
• Ättiks- och klorfritt hushållsrengöringsmedel.
• Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Förvaring / lagring under vintern

Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas.

Förvara apparaten så här:

• Rengör apparaten grundligt och ersätt skadade delar.
• Förvara apparaten torrt och frostfritt.
• Skydda öppna kontaktdon mot fukt och smuts.
• Töm slangar och anslutningar så mycket som möjligt.

Felavhjälpning

Störning Möjlig orsak Åtgärd

Pumpen startar inte Strömförsörjningen är avbruten Anslut stickkontakten
		Kontrollera stickuttagets säkring.
Pumpen stannar efter kort tids drift	Överlastskyddet har stängt av pumpen pga överhettning	Rengör insugsöppningen och tryckslangenLåt pumpen svalna. Överlastskyddet återställs automatiskt när pumpen har svalnat.
Pumpen fungerar men pumpar inte eller har otillräcklig kapacitet	Tryckslangen är blockerad	Dra tryckslangen utan veckKontrollera utloppet, rengör vid behov
	Insugsöppningen är blockerad	Rengör insugsöppningen
	Luft i tryckslangen	Lufta tryckslangen
	Om befintlig:Backventilen i tryckslangen är felaktigt monterad eller blockerad	Montera in backventilen korrektRengör backventilen
	Drivenheten är defekt eller sliten	Kontakta OASE.Drivenheten får endast bytas av OASE-service.

Tekniska data

ProMax MudDrain 25000 30000

Märkspänning V AC 230 230
Märkfrekvens Hz 50 50
Märkeffekt W 1200 1500
Kapslingsklass IP68 IP68
Anslutning trycksida G 2 2
Minimal aktiveringshöjd / maximal inaktiveringshöjd		mm	550	300
Maximal aktiveringshöjd / minimal inaktiveringshöjd		mm	750	180
Kapacitet	max.	l/h	25000	30000
Pumphöjd	max.	m	10	12
Nedsänkningsdjup	max.	m	7	7
Partikelstorlek	max.	mm	40 40
Strömkabel	Längd	m	10	10
Mått	Längd	mm	178	178
	Bredd	mm	246	246
	Höjd	mm	453	453
Vikt		kg	13,60	14,10

SV

Slitagedelar

Följande komponenter är slitagedelar och får endast bytas ut av OASE-service:

- Drivenhet

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.
