Tuotetyyppi	Vesipumppu
Merkki	Oase
Malli	ProMax MudDrain 25000
Nimellisjännite	230 V AC
Taajuus	50 Hz
Teho	1200 W
Suojausluokka	IP68 (jopa 7 m syvyys)
Paineputken liitäntä	G2
Käynnistyskorkeus	550-750 mm
Sammutuskorkeus	180-300 mm
Maksimivirtaus	25 000 l/h
Maksimi painekorkeus	10 m
Maksimi upotussyvyys	7 m
Maksimi hiukkaskoko	40 mm
Virtajohdon pituus	10 m
Mitat (P x L x K)	178 x 246 x 453 mm
Paino	13,6 kg
Suositeltu käyttö	Kirkas vesi, sadevesi, kloorattu vesi, jätevesi enintään 40 mm, kastelu, tyhjennys
Ei-suositeltu käyttö	Suolavesi, juomavesi, teollisuuskäyttö, kemikaalit, jatkuva käyttö
Käyttötapa	Automaattinen (kellukytkin) tai manuaalinen
Runkomateriaali	Valurauta (luonnollinen korroosio)
Sähkösuojaus	Suositellaan 30 mA vikavirtasuojaa
Huolto	Puhdistus pehmeällä harjalla ja kirkkaalla vedellä, vähintään 2 kertaa vuodessa
Kuluvat osat	Toimintayksikkö (vaihto Oase-huollossa)
Kierrätys	Ei saa heittää kotitalousjätteisiin, palauta takaisinottopisteeseen

Usein kysytyt kysymykset - ProMax MudDrain 25000 OASE

Kuinka asentaa ProMax MudDrain 25000 -pumppu oikein?

Aseta pumppu pystyasentoon ja vakaasti veteen. Käytä kahvaa laskemiseen, älä koskaan kaapelia. Varmista, että kellukytkin pääsee liikkumaan vapaasti. Käytettäessä kaivossa, kiinnitä köysi kahvaan.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin sähkönsyöttö (pistorasia, sulake). Jos pumppu pysähtyy muutaman minuutin jälkeen, ylikuormitussuojaus on saattanut laueta: puhdista imuaukko ja letku, anna jäähtyä. Suojaus nollautuu automaattisesti.

Voinko käyttää tätä pumppua merivedessä?

Ei, pumppu ei sovellu suolaveteen. Käytä sitä vain kirkkaaseen veteen, sadeveteen, kloorattuun veteen tai jäteveteen, jonka hiukkaskoko on enintään 40 mm.

Kuinka puhdistan ProMax MudDrain 25000 -pumpun?

Puhdista se kirkkaalla vedellä ja pehmeällä harjalla tai sienellä. Hankaliin tahroihin käytä Oase PumpClean -puhdistusainetta tai mietoja kotitalouspesuaineita ilman etikkaa tai klooria. Huuhtele huolellisesti. Suorita puhdistus vähintään kaksi kertaa vuodessa.

Mitkä ovat käynnistys- ja sammutuskorkeudet?

Pumppu käynnistyy automaattisesti, kun vedenpinta saavuttaa 550-750 mm ja sammuu 180-300 mm välillä kellukytkimen asennosta riippuen.

Voinko antaa pumpun käydä kuivana?

Ei, kuivakäynti aiheuttaa lisääntynyttä kulumista. Manuaalitilassa pumppu voi käydä kuivana: pysäytä se heti, kun minimivesitaso saavutetaan. Käytä mieluiten automaattitilaa kellukytkimellä.

Kuinka säilytän pumppua talvella?

Laite ei ole pakkasenkestävä. Pura se, puhdista huolellisesti ja säilytä kuivassa ja pakkaselta suojattuna. Suojaa avoimet liittimet kosteudelta. Tyhjennä letkut ja liitokset mahdollisuuksien mukaan.

Mitä letkuhalkaisijaa käyttää optimaalista virtausta varten?

Optimaalinen virtaus saavutetaan 50 mm halkaisijalla. Sovita mukana toimitettava porraspää (G2) letkun halkaisijaan ja kiinnitä kiristyssiteellä.

Mitä tehdä, jos pumppu käy mutta ei pumppaa tai virtaus on riittämätön?

Tarkista, ettei letku ole taittunut tai tukossa. Puhdista imuaukko. Poista ilma letkusta. Jos takaiskuventtiili on asennettu, varmista, että se on oikein asennettu ja puhdas. Jos roottorilohko on viallinen, ota yhteyttä Oase-huoltoon.

Kuinka vaihdan roottorilohkon?

Roottorilohkon (toimintayksikkö) vaihto on Oase-huollon tehtävä. Älä yritä tehdä sitä itse, ota yhteyttä valtuutettuun ammattilaiseen.

KÄYTTÖOHJE ProMax MudDrain 25000 OASE

Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vikavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käyttö

• Laitetta saa käyttää vain silloin, kun vedessä ei ole ihmisiä.
• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Jos verkkoliitäntäjohto on vaurioitunut, anna se välittömästi OASE-yhtiön, valtuutetun asia-kaspalvelun tai ammattitaitoisen sähköalan ammattilaisen vaihdettavaksi sähköiskuvaarojen välttämiseksi.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.
• Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE.

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Puhtaan veden tai sadeveden pumppaus.
• Klooripitoisen veden pumppaus.
- Sellaisen likaveden pumppaus, jossa on enint. 40 mm kokoisia hiukkasia.
- Kastelu.
- Säiliöiden tai altaiden siirto- ja tyhjennyspumppaus.
- Veden otto sadevesitynnyreistä tai säiliöistä.
- Teknisiä tietoja noudattaen. (→Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Ei sovellu merivedelle.
• Ei sovellu juomavedelle.
- Ei sovellu pitkäaikaiskäyttöön (esim. lammikon veden jatkuva kierrätys).
- Ei sovellu teollisiin käyttötarkoituksiin.
- Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.
- Ei saa yhdistää käyttöveden syöttöön.

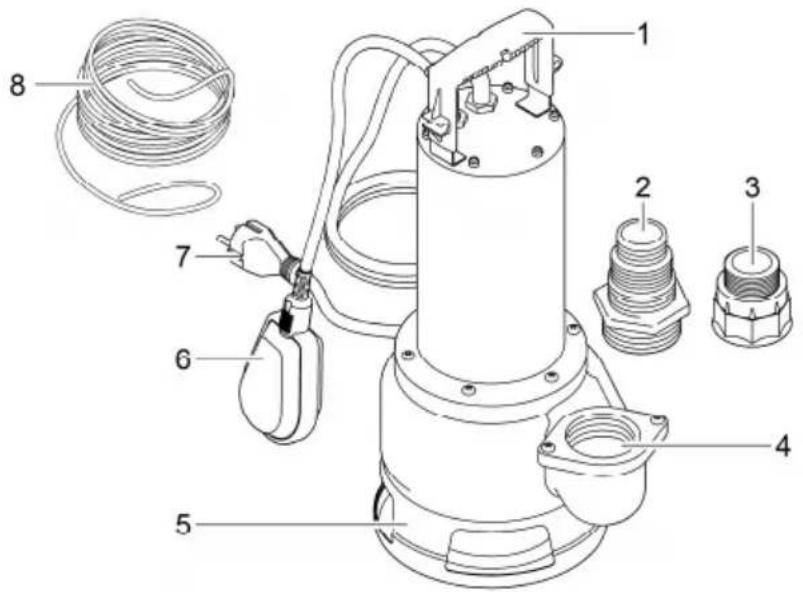

Tuotekuvaus Yleiskatsaus

1 Kahva
2 Vaiheletkuliitin
3 Supistusliitin, G1½ - G1¼
4 Painepuolen liitäntä G2
5 Pumppujalusta
6 Uimurikytkin
7 Verkkoliitäntäjohto
8 Kiinnitysköysi, 10 m

① Laite sisältää valurautaa, joka on luonnollisen ruostumisprosessin alaista. Laitteen toimintaan tämä ei vaikuta.

Laitteessa olevat symbolit

IP68

Laite on pölytiivis ja vesitiivis 7 metrin syvyyteen saakka.

Älä hävitä laitetta tavallisen talousjätteen mukana.

Lue käyttöohje.

Paikoilleen asettaminen ja yhdistäminen

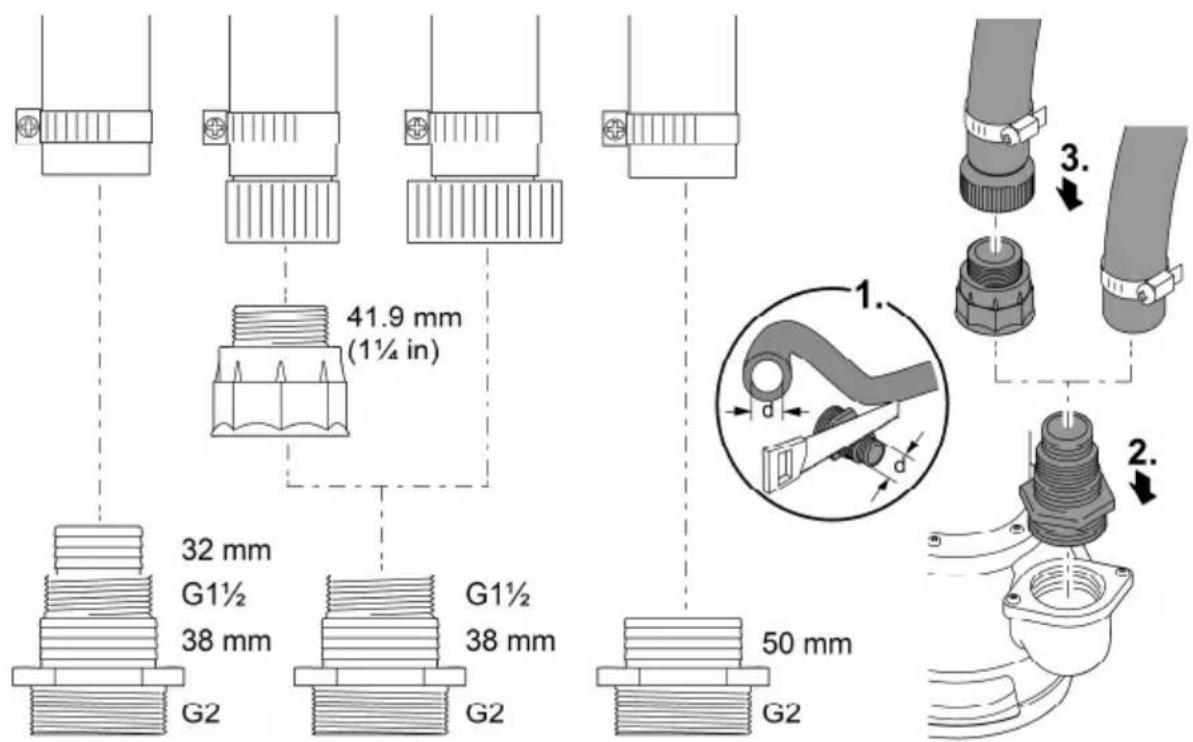

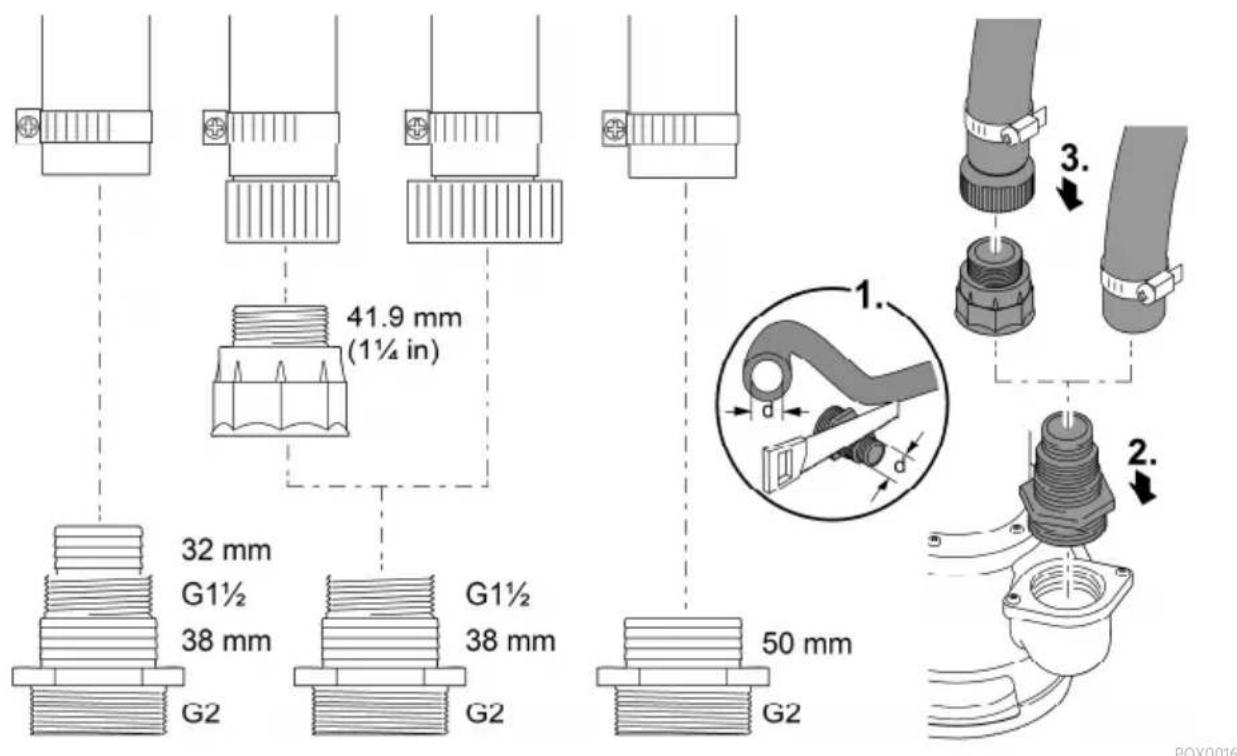

Painejohdon yhdistäminen

Pumppausteho on optimaalinen letkuhalkaisijan ollessa 50 mm.

Toimit näin:

1. Mukauta letkuyhde letkun halkaisijaan.
2. Kierrä letkuyhde painepuolen liitäntään.
3. Yhdistä paineletku letkuyhteeseen.
4. Varmista paineletku letkupinteellä.

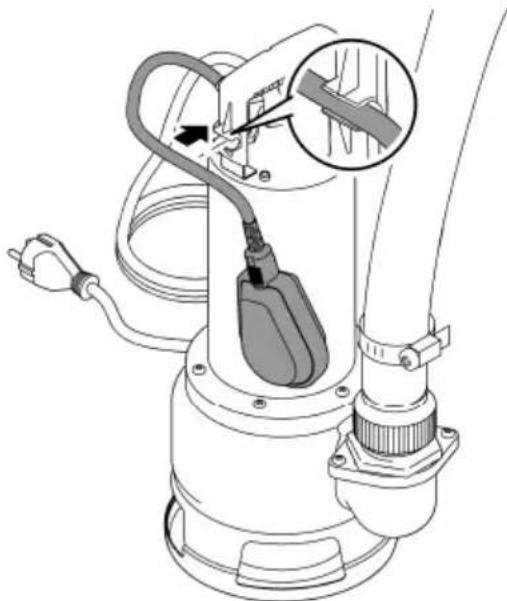

Automaattinen käyttö

Nouseva vesi nostaa uimurikytkintä, kunnes päällekytkentäpiste on saavutettu ja pumppu kyt-keytyy päälle.

Laskeva vedenpinta laskee uimurikytkintä, kunnes poiskytkentäpiste on saavutettu ja pumppu kytkeytyy pois päältä.

Toimit näin:

- Paina uimurikytkimen kaapeli kaapelipidikkeeseen.

- Mitä lyhyempi kaapeli uimurikytkimen ja kaapelipidikkeen välillä on, sitä matalammalle on päällekytkentäpiste ja sitä korkeammalla poiskytkentäpiste.

Virheetöntä toimintaa varten on jätettävä vähintään 100 mm johtoa uimurikytkimen ja kaapelipidikkeen välille.
Minimaalinen jäljellä oleva vedenkorkeus saavutetaan vain manuaalisessa käytössä.

Pumppu on jatkuvasti päällekytkettynä, jos uimurikytkin on pystysuorassa asennossa (kaapeli riippuu alaspäin).

OHJE

Manuaalisessa käytössä voi pumppu käydä kuivana. Kuivakäynnillä pumppu altistuu lisääntyneelle kulumiselle.

Kytke pumppu pois päältä, kun minimaalinen veden taso on saavutettu.

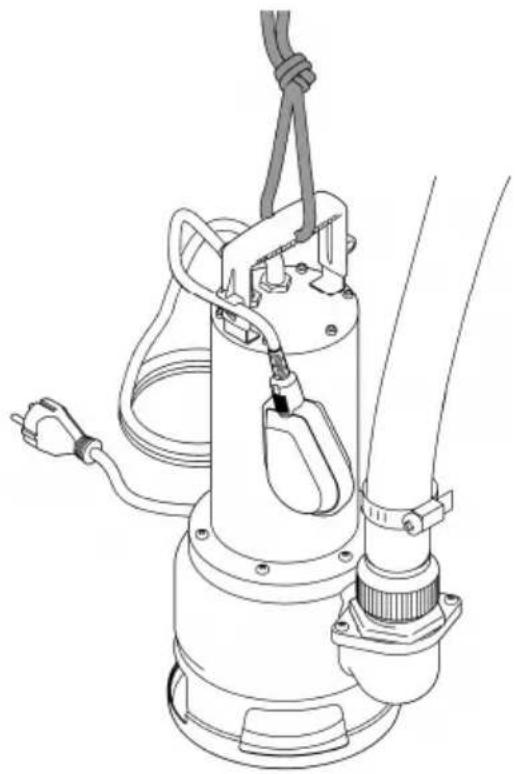

Pumpun sijoittaminen paikoilleen

• Aseta pumppu pystysuoraan ja vakaaseen asentoon veteen.
• Kiinnitä köysi kahvaan alas kaivoon laskemista varten. Älä kanna verkkoliitäntäkaapelista.
• Aseta pumppu siten, että se ei ime >40 mm suurempia likahiukkasia, jotka voivat tukkia sisäänimuaukon. Sijoita pumppu tarvittaessa korkeammalle.
• Uimurikytkimen täytyy aina voida liikkua vapaasti.

Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta.

• Älä käytä pumppua, jos vedessä on ihmisiä!
  Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen.

OHJE

Pumppu ei sovellu pitkäaikaiseen käyttöön. Pitkäaikaiskäytössä pumpun käyttöikä lyhenee vastaavasti.

Laitteen kytkeminen päälle

• Työnnä verkkopistoke pistorasiaan.

— Pumppu on käyttövalmis.
— Pumppu käynnistyy heti, kun veden pinta on saavuttanut päällekytkentäkorkeuden.

Laitteen kytkeminen pois päältä

• Vedä verkkopistoke irti.

— Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimu-aukosta.

Huuhtele pumppu käytön jälkeen puhtaalla vedellä.

Puhdistus ja huolto

OHJE

Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle.

▶ Puhdista laite mahdollisuuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta.

Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa.

• Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine:
  — Pumpun puhdistusaine PumpClean, valmistaja OASE.
  — Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria.
• Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.

Varastointi/säilytys talven yli

Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan.

Laitteen oikeanlainen varastointi:

• Puhdista laite perusteellisesti ja vaihda vaurioituneet osat.
• Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa.
• Suojaa avoimet pistoliitännät kosteudelta ja lialta.
• Tyhjennä letkut ja liitännät mahdollisimman pitkälle.

Häiriöiden korjaaminen

Häiriö Mahdollinen syy Korjaaminen

Pumppu ei käynnisty Virransyöttö on katkennut Yhdistä verkkopistoke
		Tarkasta verkkopistorasian sulake
Pumppu kytkeytyy lyhyen käyn-tiajan jälkeen pois päältä	Ylikuormitussuoja on kytkenyt pumpun pois päältä ylikuumenemi-sen takia	Puhdista imuaukko ja paineletkuAnna pumpun jäähtyä Ylikuormi-tussuoja nollautuu automaatti-sesti jäähtymisen jälkeen
Pumppu käy, mutta ei pumppaa tai ei pumppaa riittävästi	Paineletku on suljettu	Asenna paineletku ilman taitto-kohtiaTarkasta poisto ja puhdista tar-vittaessa
	Imuaukko on tukkeutunut	Puhdista imuaukko
	Paineletkussa on ilmaa	Poista ilma paineletkusta
	Jos näitä käytetään:Takaiskuventtiili paineletkussa vää-rin asennettu tai tukkeutunut	Asenna takaiskuventtiili oikeinPuhdista takaiskuventtiili
	Käyntiyksikkö viallinen tai kulunut	Ota yhteyttä OASE-edustajaan.Käyntiyksikön saa vaihtaa vain Oase-huolto

Tekniset tiedot

ProMax MudDrain 25000 30000

Nimellisjännite V AC 230 230
Nimellistaajuus Hz 50 50
Nimellisteho W 1200 1500
Kotelointiluokka IP68 IP68
Painepuolen liitäntä G 2	2
Minimaalinen päällekytkentäkorkeus/maksimaalinen poiskytkentäkorkeus		mm	550	300
Maksimaalinen päällekytkentäkorkeus/minimaalinen poiskytkentäkorkeus		mm	750	180
Pumppausmäärä	enintään	l/h	25000	30000
Pumppauskorkeus	enintään	m	10	12
Upotussyvyys	enintään	m	7	7
Jyväkoko	enintään	mm	40 40
Verkkoliitäntäjohto	Pituus	m	10	10
Mitat	Pituus	mm 178		178
	Leveys	mm	246	246
	Korkeus	mm	453	453
Paino		kg	13,60	14,10

Kuluvat osat

Seuraavat komponentit ovat kuluvia osia, ja ne saa vaihtaa vain OASE-huolto:

- Käyntiyksikkö

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

▶ Hävitä laite viemällä se vastaavaan jätehuoltopisteseen.
- Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.
▶ Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.
