ProMax MudDrain 25000 - Vannpumpe OASE - Gratis bruksanvisning og manual

Produkttype	Vannpumpe
Merke	Oase
Modell	ProMax MudDrain 25000
Nominell spenning	230 V AC
Frekvens	50 Hz
Effekt	1200 W
Beskyttelsesklasse	IP68 (opptil 7 m dybde)
Trykkstuss	G2
Innkoblingshøyde	550 til 750 mm
Utkoblingshøyde	180 til 300 mm
Maksimal strømningshastighet	25 000 l/t
Maksimal trykkhøyde	10 m
Maksimal neddykkingsdybde	7 m
Maksimal partikkelstørrelse	40 mm
Strømkabellengde	10 m
Mål (L x B x H)	178 x 246 x 453 mm
Vekt	13,6 kg
Anbefalt bruk	Rent vann, regnvann, klorert vann, avløpsvann opptil 40 mm, vanning, tømming
Ikke anbefalt bruk	Saltvann, drikkevann, industriell bruk, kjemikalier, kontinuerlig drift
Driftsmodus	Automatisk (flottørbryter) eller manuell
Materiale i pumpehus	Støpejern (naturlig korrosjon)
Elektrisk beskyttelse	30 mA differensialbryter anbefales
Vedlikehold	Rengjøring med rent vann og myk børste, minst 2 ganger i året
Slitedeler	Driftsenhet (utskifting av Oase kundeservice)
Resirkulering	Skal ikke kastes sammen med husholdningsavfall, leveres til retursystem

Ofte stilte spørsmål - ProMax MudDrain 25000 OASE

Hvordan installere pumpen ProMax MudDrain 25000 riktig?

Plasser pumpen vertikalt og stabilt i vannet. Bruk håndtaket til å senke den, aldri kabelen. Sørg for at flottørbryteren kan bevege seg fritt. Ved bruk i brønn, fest et tau til håndtaket.

Hva gjør jeg hvis pumpen ikke starter?

Kontroller først strømtilførselen (stikkontakt, sikring). Hvis pumpen stopper etter noen minutter, kan overbelastningsbeskyttelsen ha slått inn: rengjør sugeåpningen og slangen, og la den avkjøles. Beskyttelsen tilbakestilles automatisk.

Kan jeg bruke denne pumpen med sjøvann?

Nei, pumpen er ikke kompatibel med saltvann. Bruk den kun for rent vann, regnvann, klorert vann eller avløpsvann med partikler opptil 40 mm.

Hvordan rengjøre pumpen ProMax MudDrain 25000?

Rengjør den med rent vann og myk børste eller svamp. For gjenstridige avleiringer, bruk Oase PumpClean rengjøringsmiddel eller husholdningsrengjøringsmidler uten eddik eller klor. Skyll grundig etterpå. Gjør dette minst to ganger i året.

Hva er innkoblings- og utkoblingshøyden?

Pumpen slår seg automatisk på når vannivået når mellom 550 og 750 mm, og slår seg av mellom 180 og 300 mm, avhengig av flottørbryterens posisjon.

Kan jeg la pumpen gå tørr?

Nei, tørrkjøring fører til økt slitasje. I manuell modus kan pumpen gå tørr: stopp den så snart minimum vannivå er nådd. Bruk helst automatisk modus med flottør.

Hvordan oppbevare pumpen om vinteren?

Apparatet tåler ikke frost. Demonter det, rengjør det grundig og oppbevar det tørt og frostfritt. Beskytt åpne kontakter mot fuktighet. Tøm slanger og koblinger så mye som mulig.

Hvilken slangediameter skal brukes for optimal strømning?

Strømningen er optimal med en slange på 50 mm diameter. Tilpass den medfølgende trinnvise munnstykket (G2) til slangens diameter, og fest den med en slangeklemme.

Hva gjør jeg hvis pumpen går, men ikke pumper eller har utilstrekkelig strømning?

Kontroller at slangen ikke er bøyd eller tett. Rengjør sugeåpningen. Luft ut slangen. Hvis en tilbakeslagsventil er montert, sørg for at den er riktig installert og ren. Ved defekt rotorblokk, kontakt Oase kundeservice.

Hvordan skifte rotorblokk?

Utskifting av rotorblokk (driftsenhet) er en operasjon forbeholdt Oase kundeservice. Ikke prøv å gjøre det selv, kontakt en autorisert fagperson.

BRUKSANVISNING ProMax MudDrain 25000 OASE

Formålsbestemt anvendelse

Opstilling og tilslutning

Rengøring og vedligeholdelse

BEMÆRK

Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som fölge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Produktet må ikke brukes hvis det oppholder seg personer i vannet.
• Ikke bruk apparatet när elektriske ledninger eller hus er skadet.
• En skadet nettilkoblingsledning må straks byttes ut av OASE, en autorisert kundeservice eller en kvalifisert elektriker, får å unngå fare for elektrisk støt.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• Pumping av rent vann eller regnvann.
• Pumping av vann tilsatt klor.
• Pumping av sølevann med partikler med en størrelse på maks. 40 mm.
• Vanning.
• Ompumping og tømming av beholdere eller bassenger.
  • Tømming av regntønner eller sisterner.
• Med overholdelse av de tekniske dataene. (→Tekniske data)

Følgende restriksjoner gjelder for apparatet:

• Ikke egnet for saltvann.
• Ikke egnet for drikkevann.
• Skal ikke brukes kontinuerlig (f.eks. Som sirkulasjonspumpe).
• Skal ikke brukes for industriformål.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.
• Skal ikke koble til drikkevannsforsyningen.

Produktbeskrivelse

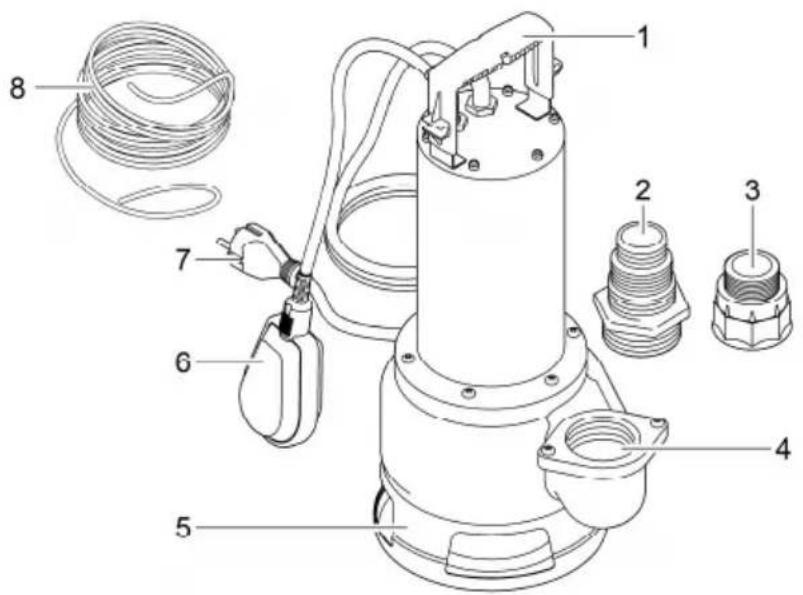

Oversikt

1 Grep
2 Slangemunnstykke
3 Reduksjonsmuffe, G1½ på G1¼
4 Tilkobling trykkside G2
5 Pumpefot
6 Flottørbryter
7 Strømledning
8 Festesnor, 10 m

i Apparatet inneholder støpejern, som er utsatt for en naturlig korrosjonsprosess. Apparatets funksjon påvirkes ikke av dette.

Installasjon og tilkobling

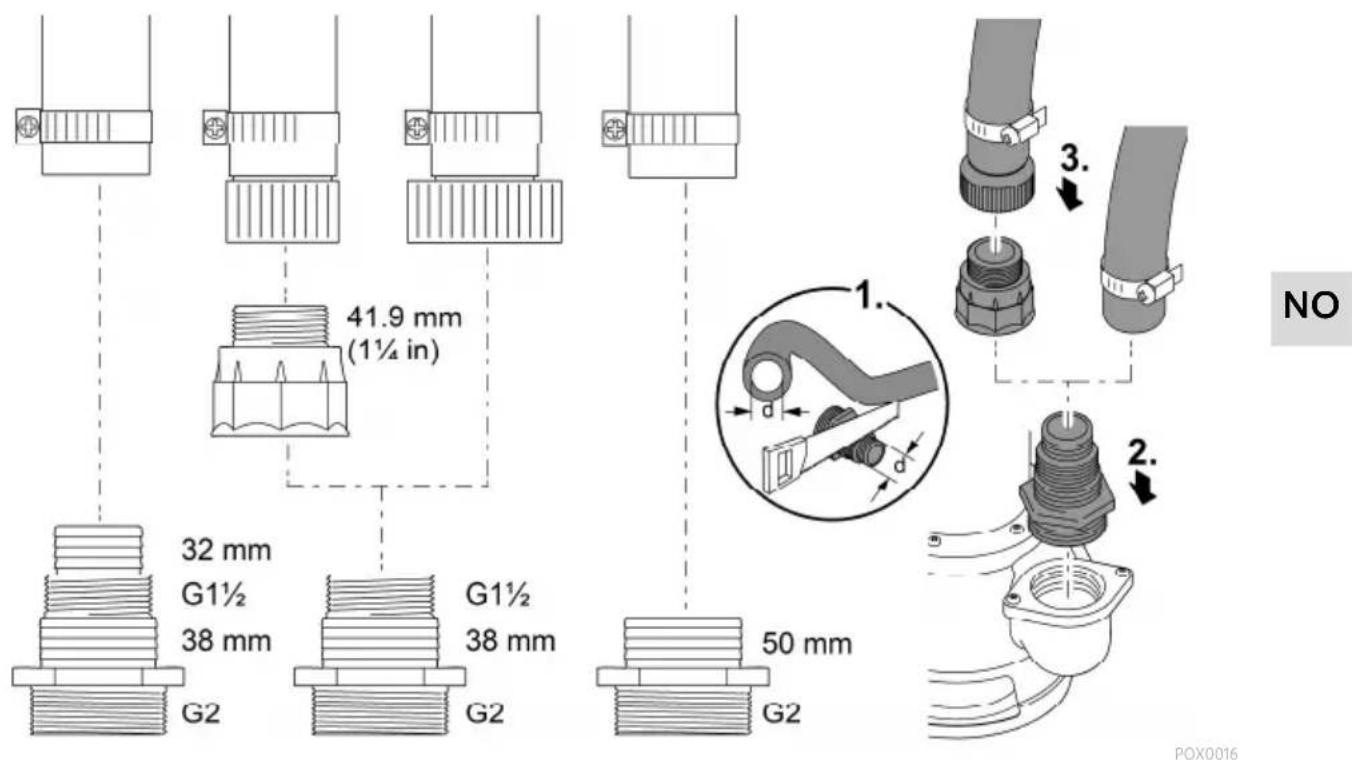

Koble til trykkslangen

1. Tilpass slangemunnstykket til slangediameteren.
2. Skru slangemunnstykket inn på koblingen på trykksiden.
3. Koble trykkslangen til slangemunnstykket.
   — Sikre trykkslangen med en slangeklemme.

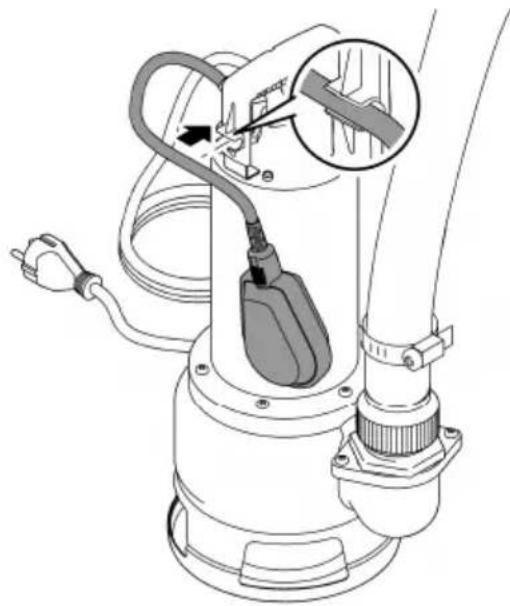

Automatisk drift

Når vannet stiger løftes flottørbryteren opp til innkoblingspunktet er nådd og pumpen starter. Når vannstanden synker, synker flottørbryteren ned helt til utkoblingspunktet er nådd og pumpen kobles ut.

Slik går du frem:

- Sett ledningen til flottørbryteren inn i ledningsholderen.

- Jo kortere ledningen mellom flottørbryteren og ledningsholderen er, desto lavere ligger innkoblingspunktet og desto høyere ligger utkoblingspunktet.

For feilfri funksjon bør ledningen mellom flottørbryteren og ledningsholderen være minst 100 mm lang.
Den minimale restvannhøyden kan bare nås i manuell drift.

I manuell drift kan pumpen gå tørr. Under tørrkjøring er pumpen utsatt for større slitasje.

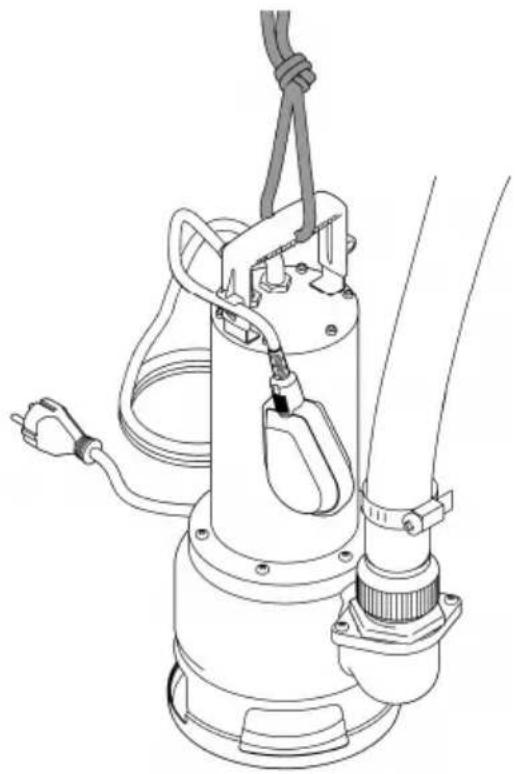

• Sett pumpen loddrett og stabilt i vannet.
• Fest et tau i håndtaket for å senke pumpen ned i en sjakt. Løft ikke etter strømledningen.
• Still opp pumpen slik at smusspartikler med en størrelse >40 mm ikke kan suges inn og blokkere innsugingsåpningen. Om nødvendig må pumpen plasseres høyere.
• Flottøren må alltid kunne bevege seg fritt.

Alvorlige personskader eller dødsfall kan forekomme ved strømstøt.

Pumpen må ikke brukes hvis det oppholder seg personer i vannet.
Koble alle elektriske apparater som er i vannet fra strømnettet før du berører vannet.

MERK

Pumpen er ikke egnet for langvarig drift. Langvarig drift vil forkorte pumpens levetid tilsvarende.

Slå på apparatet

- Sett støpslet i stikkontakten.

— Pumpen er driftsklar.
— Pumpen starter så snart vannstanden när innkoblingshøyde.

Slå av apparatet

- Trekk ut kontakten.

- Etter utkobling kan restvannet strømme tilbake i sluket og ut gjennom innsugingsåpningen på pumpen.

i Skyll pumpen med rent vann etter bruk.

Rengjøring og vedlikehold

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

Rengjør apparatet ved behov, men minst 2 ganger årlig.

- Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:

— Pumperengjøringsmiddel PumpClean fra OASE.

— Eddik- og klorfritt husholdningsrengjøringsmiddel.

- Skyll av alle deler grundig med klart vann etter rengjøring.

Lagring/overvintring

Apparatet er ikke frostsikkert og må demonteres og lagres innendørs hvis man forventer frost. Slik lagrer du apparatet riktig:

• Rengjør apparatet grundig og skift ut skadde deler.
• Oppbevar apparatet tørt og frostfritt.
• Beskytt åpne pluggforbindelser mot fuktighet og smuss.
• Slange og tilkoblinger må tømmes så godt det er mulig.

Utbedrefeil

Feil Mulig årsak Utbedring

Pumpen starter ikke Strømtilførselen er avbrutt Sett inn kontakten
		Kontroller sikringen til stikkontak- ten
Pumpen slår seg av etter kort brukstid	Overbelastningssikringen har slått av pumpen på grunn av overopphe- ting	Rengjør innsugingsåpningen og trykkslangenLa pumpen avkjøles. Overbelast- ningssikringen tilbakestilles au- tomatisk etter avkjøling
Pumpen går, men pumper ikke eller pumper for dårlig	Trykkslangen er tett	Legg trykkslangen uten knekkKontroller avløpet og rengjør om nødvendig
	Innsugingsåpningen er tilstoppet	Rengjør innsugingsåpningen
	Det er luft i trykkslangen	Luft ut trykkslangen
	Hvis montert: Tilbakeslagsventilen i trykkslangen er feilmontert eller tilstoppet	Monter tilbakeslagsventilen rik- tigRengjør tilbakeslagsventilen
	Løpeenheten er defekt eller ned- slitt	Kontakt OASE.Løpeenheten skal bare byttes av Oase-teknikere.

Tekniske data

ProMax MudDrain 25000 30000

Merkespenning V AC 230 230
Nominell frekvens Hz 50 50
Nominell effekt W 1200 1500
Beskyttelsesart IP68 IP68
Tilkobling trykkside G 2 2
Minimal innkoblingshøyde / maksimal utkoblingshøyde		mm	550	300
Maksimal innkoblingshøyde / minimal utkoblingshøyde		mm	750	180
Kapasitet	maks	l/t	25000	30000
Pumpehøyde	maks	m	10	12
Nedsenkingsdybde	maks	m	7	7
Partikkelstørrelse	maks	mm	40 40
Strømledning	Lengde	m	10	10
Dimensjoner	Lengde	mm	178	178
	Bredde	mm	246	246
	Høyde	mm	453	453
Vekt		kg	13,60	14,10

Slitedeler

Følgende komponenter er slitedeler og må bare byttes av OASE-teknikere:

• Løpehjul

Kassering

MERK

• Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
  ▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
  ▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.
