ProMax MudDrain 25000 - Vandpumpe OASE - Gratis brugsanvisning og manual

Produkttype	Vandpumpe
Mærke	Oase
Model	ProMax MudDrain 25000
Nominel spænding	230 V AC
Frekvens	50 Hz
Effekt	1200 W
Beskyttelsesklasse	IP68 (op til 7 m dybde)
Trykudgangsstørrelse	G2
Tændingshøjde	550 til 750 mm
Slukhøjde	180 til 300 mm
Maksimal kapacitet	25.000 l/t
Maksimal trykhøjde	10 m
Maksimal nedsænkningsdybde	7 m
Maksimal partikelstørrelse	40 mm
Kabellængde	10 m
Mål (L x B x H)	178 x 246 x 453 mm
Vægt	13,6 kg
Anbefalet anvendelse	Rent vand, regnvand, kloreret vand, spildevand op til 40 mm, vanding, tømning
Ikke anbefalet anvendelse	Saltvand, drikkevand, industriel brug, kemikalier, kontinuerlig drift
Driftsform	Automatisk (flydekontakt) eller manuel
Materiale	Støbejern (naturlig korrosion)
Elektrisk beskyttelse	30 mA fejlstrømsafbryder anbefales
Vedligeholdelse	Rengøring med rent vand og blød børste, mindst 2 gange om året
Sliddele	Funktionsenhed (udskiftning af Oase kundeservice)
Genbrug	Må ikke smides i husholdningsaffald, afleveres til genbrugssystem

Ofte stillede spørgsmål - ProMax MudDrain 25000 OASE

Hvordan installeres ProMax MudDrain 25000 korrekt?

Placer pumpen lodret og stabilt i vandet. Brug håndtaget til at sænke den, aldrig kablet. Sørg for, at flydekontakten kan bevæge sig frit. Ved brug i brønd, fastgør et reb i håndtaget.

Hvad gør jeg, hvis pumpen ikke starter?

Kontrollér først strømforsyningen (stik, sikring). Hvis pumpen stopper efter et par minutter, kan overbelastningsbeskyttelsen være aktiveret: rengør sugeåbningen og slangen, og lad den køle af. Beskyttelsen nulstilles automatisk.

Kan jeg bruge denne pumpe med havvand?

Nej, pumpen er ikke kompatibel med saltvand. Brug den kun til rent vand, regnvand, kloreret vand eller spildevand med partikler op til 40 mm.

Hvordan rengøres ProMax MudDrain 25000?

Rengør den med rent vand og en blød børste eller svamp. Til genstridige aflejringer anvendes Oase PumpClean rensemiddel eller husholdningsrengøringsmidler uden eddike eller klor. Skyl grundigt bagefter. Udfør rengøringen mindst to gange om året.

Hvad er tændings- og slukhøjden?

Pumpen tænder automatisk, når vandstanden når mellem 550 og 750 mm, og slukker mellem 180 og 300 mm, afhængigt af flydekontaktens position.

Kan jeg lade pumpen køre tør?

Nej, tørkørsel forårsager øget slid. I manuel tilstand kan pumpen køre tør: stop den, så snart det minimale vandniveau er nået. Brug helst automatisk tilstand med flyder.

Hvordan opbevares pumpen om vinteren?

Apparatet er ikke frostsikkert. Afmontér det, rengør det grundigt og opbevar det tørt og frostfrit. Beskyt åbne stik mod fugt. Tøm slanger og tilslutninger så meget som muligt.

Hvilken slangediameter skal bruges for optimal gennemstrømning?

Gennemstrømningen er optimal med en slange på 50 mm diameter. Tilpas den medfølgende trinstuds (G2) til din slangediameter, og fastgør den med en slangeklemme.

Hvad gør jeg, hvis pumpen kører, men ikke pumper eller har utilstrækkelig kapacitet?

Kontrollér, at slangen ikke er knækket eller tilstoppet. Rengør sugeåbningen. Udluft slangen. Hvis der er monteret en kontraventil, skal du sikre, at den er korrekt installeret og ren. Hvis rotorblokken er defekt, kontakt Oase kundeservice.

Hvordan udskiftes rotorblokken?

Udskiftning af rotorblokken (funktionsenheden) er en opgave for Oase kundeservice. Forsøg ikke at gøre det selv, kontakt en autoriseret fagmand.

BRUGSANVISNING ProMax MudDrain 25000 OASE

Afbryd forbindelsen mellem alle elektriske apparater i vandet og el-nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Sikkerhedsanvisninger

El-tilslutning

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.
• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA.
• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).
• Beskyt åbne stik og stikkontakter mod fugt.

Sikker drift

• Brug kun apparatet, när der ikke er personer i vandet!
• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.
• En beskadiget nettislutningsledning skal straks udskiftes af OASE, en autoriseret kundeservice eller en kvalificeret elinstallatør for at undgå farer på grund af stød.
• Bær eller træk ikke apparatet i den elektriske ledning.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Foretag aldrig tekniske ændringer på apparatet.
• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.
• Brug kun originale reservedele og originalt tilbehør.
• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Transport af rent vand eller regnvand.
• Transport af klorvand.
- Transport af spilde vand med partikler på maks. 40 mm.
• Vanding og gødning.
- Recirkulationspumpning og tømning af beholdere eller bassiner.
• Vandhentning fra regntønder eller cisterner.
- Under overholdelse af de tekniske specifikationer. (→Tekniske data)

Der gælder følgende restriktioner for apparatet:

• Ikke egnet til saltvand.
• Ikke egnet til drikkevand.
• Må ikke anvendes til kontinuerlig drift (f.eks. kontinuerlig cirkulation i bassinet).
• Må ikke anvendes til industrielle formål.
• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.
• Må ikke sluttes til drikkevandsforsyningen.

Produktbeskrivelse

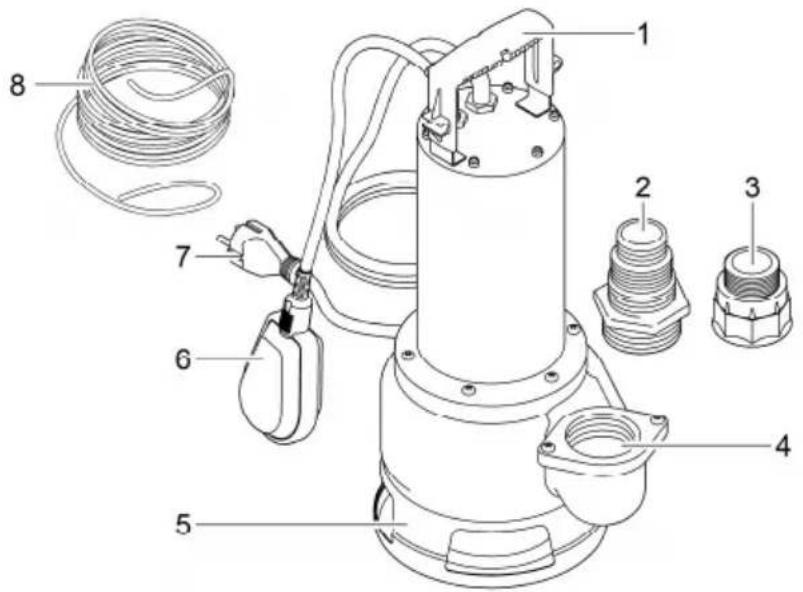

Oversigt

1 Håndtag
2 Slangetylle
3 Reduktionsmuffe, G1½ til G1¼
4 Tilslutning, trykside G2
5 Pumpefod
6 Flydeafbryder
7 Nettilslutningsledning
8 Fastgørelseswire, 10 m

i Apparatet indeholder støbejern, der er udsat for en naturlig korrosionsproces. Dette forringer ikke apparatets funktion.

Symboler på apparatet

IP68 7m

Apparatet er støv- og vandtæt ned til en dybde på 7 m.

Apparatet må ikke bortskaffes som normalt husholdningsaffald.

Læs brugsanvisningen.

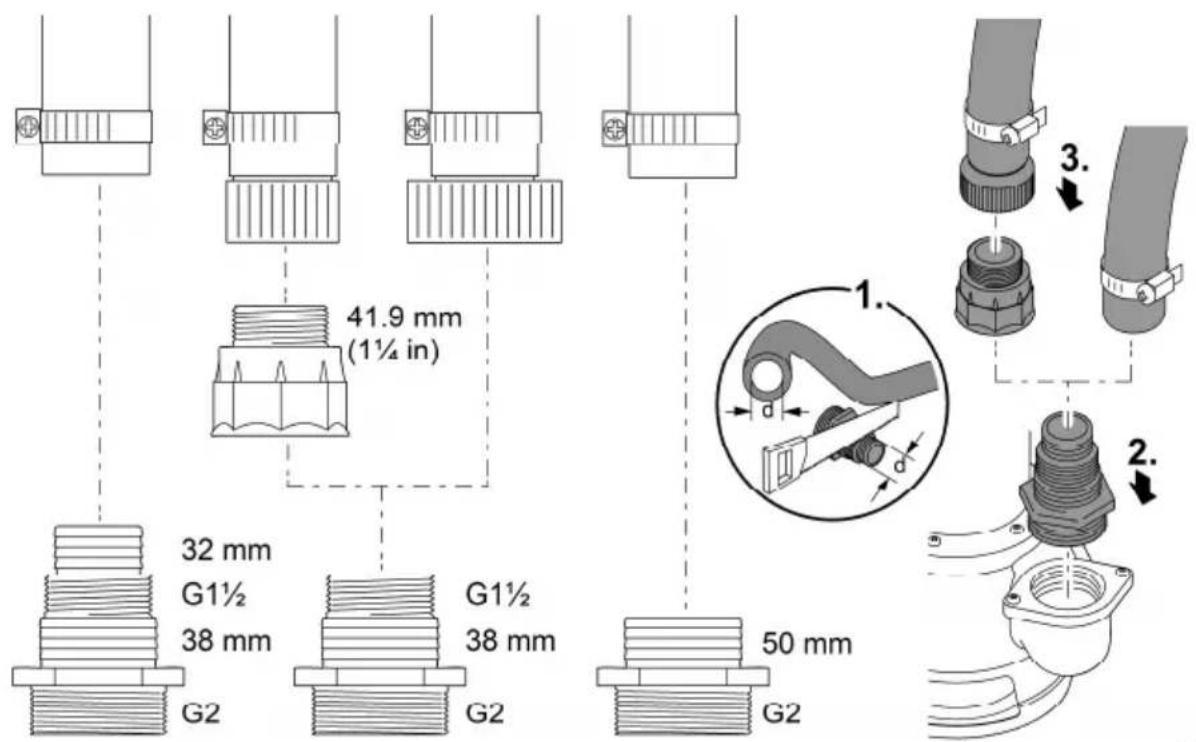

Tilslutning af trykslange

Fødeeffekten er optimal ved en indvendig slangediameter på 50 mm.

Sådan gør du:

1. Tilpas trinslangestudsen til slangens diameter.
2. Skru trinslangestudsen på tilslutningen på tryksiden.
3. Forbind trykslangen med trinslangestudsen.
4. Fastgør trykslangen med et slangespændebånd.

POX0016

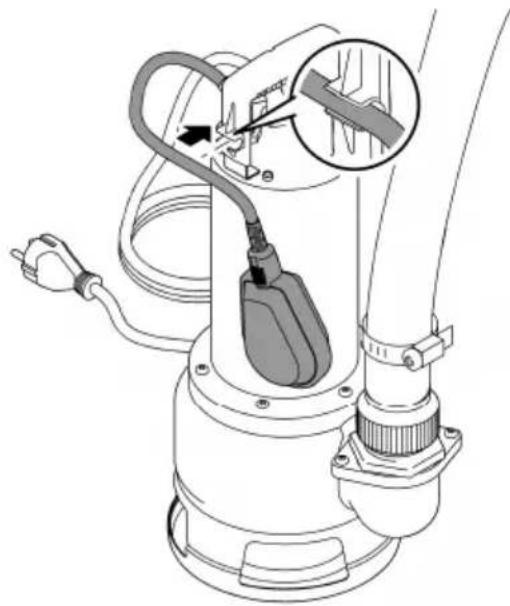

Automatisk drift

Stigende vand løfter flydeafbryderen, indtil den når tilkoblingspunktet, og pumpen tilkobles. Når vandet falder, sænkes flydeafbryderen, indtil den når frakoblingspunktet, og pumpen frakobles.

Sådan gør du:

- Tryk flydeafbryderens kabel ind i kabelholderen.

- Jo kortere kablet mellem flydeafbryderen og kabelholderen er, des lavere liger tilkoblingspunktet, og des højere ligger frakoblingspunktet.

For at kunne fungere fejlfrit skal der være mindst 100 mm kabellængde mellem flydeafbryder og kabelholder.
Den minimale restvandshøjde nås kun nået i manuel drift.

Pumpen tilkobles, när flydeafbryderen står lodret (kablet hænger nedad).

BEMÆRK

I manuel drift kan pumpen løbe tør. Hvis pumpen løber tør, udsættes den for kraftig slitage.

▶ Sluk for pumpen, när den minimale vandstand er näet.

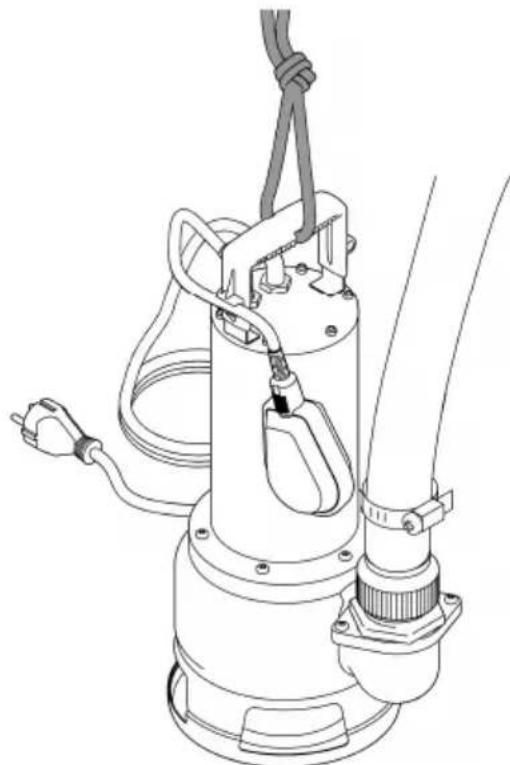

Opstilling af pumpe

• Opstil pumpen lodret og stabilt i vandet.
• Til nedsækning i en skakt skal der fastgøres en wire i håndtaget. Må ikke bæres i nettilslutningskablet.
• Stil pumpen, så smudspartikler med et størrelse >40 mm ikke suges ind og blokerer indsugningsåbningen. Opstil om nødvendigt pumpen højt.
• Flydeafbryderen skal altid kunne bevæge sig frit.

Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød.

Brug kun pumpen, när der ikke er personer i bassinet.
- Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hånden ned i vandet.

BEMÆRK

Pumpen er ikke egnet til langtidsdrift. Langtidsdrift kan forkorte pumpens levetid.

Tilkobling af apparatet

• Anbring netstikket i stikdåsen.

— Pumpen er klar til brug.
— Pumpen starter, så snart vandstanden har nået tilkoblingshøjden.

Slukning af apparatet

• Træk netstikket ud.
• Efter frakoblingen kan restvandet i slangen løbe tilbage og komme ud igennem pumpens indsugningsåbning.

i Skyl pumpen med rent vand efter brug.

Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet.

▶ Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri-dig snavs brug også et anbefalet rengøringsmiddel.

Rengør apparatet efter behov, dog mindst 2 gange om året.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger:
  — Pumperens PumpClean fra OASE.
  — Eddike- og klorfrit husholdningsrengøringsmiddel.
  • Skyl alle dele med rent vand efter rengøring.

Opbevaring/overvintring

Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frostvejr.

Sådan opbevares apparatet korrekt:

• Rengør apparatet grundigt, og udskift beskadigede dele.
  • Opbevar apparatet tørt og frostfrit.
• Beskyt åbne stikforbindelser mod fugt og snavs.
• Tøm slangerne og forbindelserne så vidt det er muligt.

Fejlafhjælpning

Fejl Mulig årsag Afhjælpning

Pumpen går ikke i gang Strømforsyningen er afbrudt Sæt netstikket i
		Kontrollér netstikkontaktens sik-ring
Pumpen slår fra efter kort tids drift	Overbelastningssikringen har frakoblet pumpen på grund af overophedning	Rengør indsugningsåbningen og trykslangenLad pumpen køle af. Overbelastningssikringen resettes automatisk efter afkølingen
Pumpen kører, men transporterer ikke, eller ikke tilstrækkeligt	Trykslangen er lukket	Træk trykslangen uden knækKontrollér udløbet, og rengør det om nødvendigt
	Indsugningsåbningen er tilstoppet	Rengør indsugningsåbningen
	Der er luft i trykslangen	Udluft trykslangen
	Hvis den forefindes:Kontraventilen i trykslangen forkert monteret eller tilstoppet	Monter kontraventilen rigtigtRengør kontraventilen
	Løbeenheden er defekt eller slidt	Kontakt OASE.Løbeenheden må kun udskiftes af Oase-service.

Tekniske data

ProMax MudDrain 25000 30000

Nominel spænding V AC 230 230
Nominel frekvens Hz 50 50
Nominel effekt W 1200 1500
Beskyttelsesgrad IP68 IP68
Tilslutning, trykside G 2 2
Minimal tilkoblingshøjde/maksimal frakoblingshøjde		mm	550	300
Maksimal tilkoblingshøjde/minimal frakoblingshøjde		mm	750	180
Pumpemængde	maksimum	l/t	25000	30000
Pumpehøjde	maksimum	m	10	12
Neddykningsdybde	maksimum	m	7	7
Kornstørrelse	maksimum	mm	40 40
Nettilslutningsledning	Længde	m	10	10
Dimensioner	Længde	mm	178	178
	Bredde	mm	246	246
	Højde	mm	453	453
Vægt		kg	13,60	14,10

DA

Lukkedele

Følgende komponenter er sliddele og må kun udskiftes af OASE-service:

- Pumpehjul

Bortskaffelse

BEMÆRK

Dette apparat må ikke bortskaffes som husholdningsaffald.

▶ Bortskaf apparatet på genbrugssteder, der er beregnet til det.
▶ Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet.
▶ Gør apparatet ubrugeligt ved at skære kablet af.
