| Produkttyp | Sladdlös borr- och gängmaskin |
| Varumärke | Fein |
| Modell | AGWP 10 Select |
| Märkspänning | 10,8 V |
| Batterityp | Litiumjon (Li-Ion) |
| Tomgångsvarvtal (n₀) | 0 - 4000 varv/min |
| Borrkapacitet i stål (Fe) | 10 mm |
| Borrkapacitet i aluminium (Al) | 12 mm |
| Borrkapacitet i trä | 25 mm |
| Gängkapacitet | M6 - M10 |
| Vikt enligt EPTA-Procedure 01 | 1,5 kg |
| Ljudtrycksnivå (LₚA) | 70 dB(A) |
| Ljudeffektnivå (L_wA) | 81 dB(A) |
| Vibrationsemissionsvärde (a_h,D) | 2,5 m/s² |
| Drifttemperaturområde (batteri) | 5 °C – 45 °C |
| Huvudfunktioner | Borrning, torrgängning av genomgående och blindhål |
| Underhåll och rengöring | Rengör ventilationsöppningarna med ett icke-metalliskt verktyg; blås torr tryckluft i insidan vid intensiv användning |
| Säkerhet | Sidohandtag, obligatoriskt Ögonskydd och hörselskydd, automatisk avstängning vid djupurladdning |
| Reservdelar och reparerbarhet | Användarersättningsbara delar: chuck, extra handtag, batteri. Dellista på www.fein.com |
| Garanti | Enligt lagstadgade regler i landet där den sätts på marknaden; extra tillverkningsgaranti från FEIN |
| Certifieringar | CE, UKCA, certifieringar USA och Kanada |
| Återvinning | Avfallshantera urladdade batterier i en återvinningscentral; sortera apparaten enligt miljöriktlinjer |
Vanliga frågor - AGWP 10 Select Fein
Användarfrågor om AGWP 10 Select Fein
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Borrmaskin i PDF-format gratis! Hitta din manual AGWP 10 Select - Fein och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. AGWP 10 Select av märket Fein.
BRUKSANVISNING AGWP 10 Select Fein
Ta batteriet kun ut när elektroverktöyet er slått av.
Hold batteriet unna barn.
Händtering av batteriet.
Lagre, bruk og lad batteriet bare med FEIN ladeapparater i batteriets temperaturområde på 5 °C – 45 °C (41°F – 113 °F). Batteriets temperatur skal ved start av ladeprosessen være i batteriets temperaturområde.
Motoren stoppes automatisk av elektronikken när batteriet er utladet.

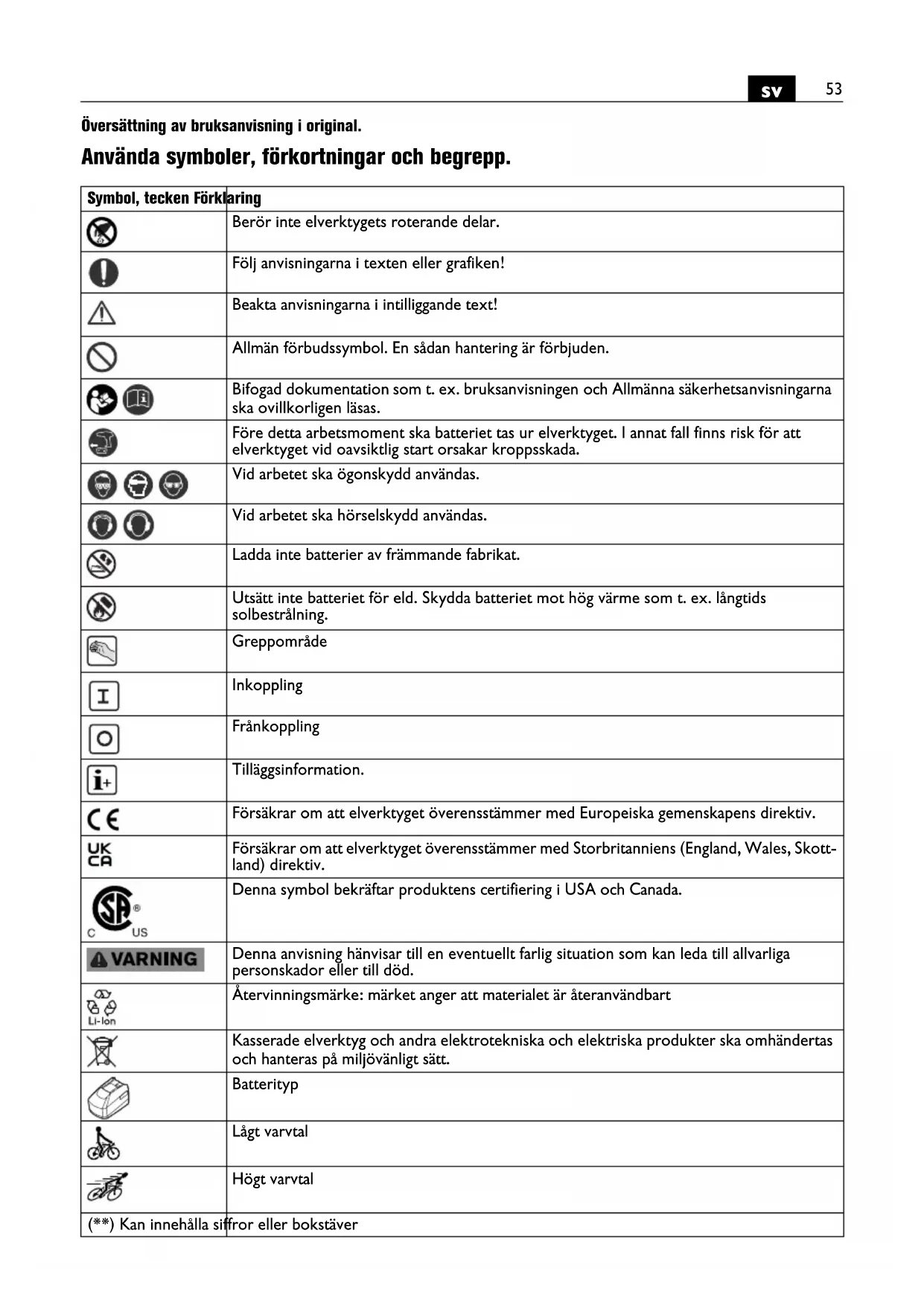

Översättning av bruksanvisning i original.
Använda symboler, förkortningar och begrepp.
| Symbol, tecken Förklaring | |
 | Berör inte elverktygets roterande delar. |
 | Följ anvisningarna i texten eller grafiken! |
 | Beakta anvisningarna i intilliggande text! |
 | Allmän förbudssymbol. En sådan hantering är förbjuden. |
 | Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. |
 | Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada. |
 | Vid arbetet ska ögonskydd användas. |
 | Vid arbetet ska hörselskydd användas. |
 | Ladda inte batterier av främmande fabrikat. |
 | Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning. |
 | Greppområde |
 | Inkoppling |
 | Frånkoppling |
 | Tilläggsinformation. |
 | Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. |
 | Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv. |
 | Denna symbol bekräftar produktens certifiering i USA och Canada. |
 | Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död. |
 | Återvinningsmärke: märket anger att materialet är återanvändbart |
 | Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt. |
 | Batterityp |
 | Lågt varvtal |
 | Högt varvtal |
| (**) Kan innehålla siffror eller bokstäver | |
| Tecken Internationell | enhet Nationell enhet | Förklaring | |
| UV V Elektrisk likspänning | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | r/min Tomgångsvarvtal | |
| n_1R | /min, min ^-1 , rpm,r/min | r/min Lastvarvtal (högergång) | |
| n_1L | /min, min ^-1 , rpm,r/min | r/min Lastvarvtal (vänstergång) | |
| ∅ mm mm Diameter | för en rund komponent | ||
| mm mm Borrdiameter stål | |||
| mm mm Borrdiameter aluminium | |||
| mm mm Borrdiameter trä | |||
| mm mm Gängtapp | |||
| d_1 d_2 [IMAGE] | mm mm d | _1 = Fäste på borraxelnd _2 = Borrchuckens spännområde | |
| kg kg Vikt enligt EPTA | -Procedure 01 | ||
| L_pA | dB dB Ljudtrycksnivå | ||
| L_wA | dB dB Ljudeffektnivå | ||
| L_pCpeak | dB dB Toppljudtrycksnivå | ||
| K... | Onoggrannhet | ||
| a | m/s ^2 | m/s ^2 | Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar) |
| a_h,D | m/s ^2 | m/s ^2 | Medelvibrationsvärde för borrning i metall |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Bas- och härledda enheter från det Internatio-nella enhetssystemet SI. | |
För din säkerhet.
WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som
uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-
ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.
Beakta även tillämpliga nationella arbetarskyddsbestämmelser.
Avsedd användning av elverktyget:
handhållen gängmaskin för gångskärning i frigående hål och blindhål med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.
Speciella säkerhetsanvisningar.
Använd elverktyget med medlevererade stödhandtag. Det finns risk för personskada om du förlorar kontrollen över elverktyget.
Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.
Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.
Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.
Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.
Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar personskada.
Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.
Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.
Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.
Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.
Användning och hantering av batterier (batterimoduler).
För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas:
Batterierna får inte tas isär och inte heller krossas. Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännskada.
Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov.
Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus.
Plocka upp batteriet ur originalförpackningen först när det ska användas.
För alla åtgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk för kroppsskada.
Fränkoppla först elverktyget innan batteriet tas ut. Håll barn på betryggande avständ från batterier.
Håll batteriet rent och skydda det mot fukt och vatten. Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr, ren trasa.
Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion.
Följ säkerhetsanvisningarna i batteriladdarens bruksanvisning.
Hand-arm-vibrationer
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.
För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.
Hantering av hälsovådligt damm
Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.
Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.
Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.
Användningsinstruktioner.
Ställ riktningsomkopplaren i mittläge för att undvika oavsiktlig driftstart, t. ex. vid transport.
Vid överhettning går elverktyget med korta, effektsvaga impulser. Låt elverktyget svalna på tomgång.
Avfetta drivspindeln och borrchuckens inre kona före montering.
På frigång roterar insatsverktyget åt vänster, vid mottryck kopplas rotationsriktningen om till högergång och vid återgång till vänstergång.
Vid stationär användning i ett borrstativ ska frånkopplat elverktyg driftsvarmt tas ur stativet i intervaller om 50 drifttimmar och svängas 180° för att uppnå en jämn smörjning.
Lagra, använd och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5 °C – 45 °C (41 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets driftstemperaturområde.
| LED-indikering | Betydelse Aktion | |
| 1-4 gröna LED | procentuellt laddningstill-stånd | Drift |
| kontinuerligt rött ljus | Batteriet är nästan urladdat | Ladda batteriet |
| rött blinkljus | Batteriet är inte driftklart | Låt batteriet anta driftstemperatur innan det laddas |
Batteriets faktiska laddningstillständ indikeras endast när elverktygets motor stängts av.
När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.
Underhåll och kundservice.
Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft.
Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.
Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.
Följande delar kan du vid behov själv byta ut: Borrchuck, stödhandtag, insatsverktyg, batteri
Garanti och tilläggsgaranti.
Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.
Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.
Försäkran om överensstämmelse.
CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.
UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Miljöskydd, avfallshantering.
Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
Avfallshantera batterier endast i urladdat tillständ.
Om batteriet inte är fullständigt urladdat, isolera stick-kontakten med tejp för att undvika kortslutning.
