| Ürün tipi | Akülü delme ve diş çekme makinesi |
| Marka | Fein |
| Model | AGWP 10 Select |
| Anma gerilimi | 10,8 V |
| Akü tipi | Lityum-iyon (Li-Ion) |
| Boşta devir sayısı (n₀) | 0 - 4000 dev/dk |
| Çelikte delme kapasitesi (Fe) | 10 mm |
| Alüminyumda delme kapasitesi (Al) | 12 mm |
| Ahşapta delme kapasitesi | 25 mm |
| Diş çekme kapasitesi | M6 - M10 |
| EPTA-Prosedür 01'e göre ağırlık | 1,5 kg |
| Ses basınç seviyesi (LₚA) | 70 dB(A) |
| Ses gücü seviyesi (L_wA) | 81 dB(A) |
| Titreşim emisyon değeri (a_h,D) | 2,5 m/s² |
| Çalışma sıcaklık aralığı (akü) | 5 °C – 45 °C |
| Ana işlevler | Delme, kör ve açık deliklerin kuru diş çekme işlemi |
| Bakım ve temizlik | Havalandırma deliklerini metalik olmayan bir aletle temizleyin; yoğun kullanımda iç kısma kuru basınçlı hava üfleyin. |
| Güvenlik | Yardımcı tutamak, zorunlu göz ve işitme koruması, derin deşarjda otomatik duruş |
| Yedek parçalar ve onarılabilirlik | Kullanıcı tarafından değiştirilebilir parçalar: mandren, ek tutamak, akü. Parça listesi www.fein.com adresinde. |
| Garanti | Piyasaya sürüldüğü ülkenin yasal düzenlemelerine uygun; ek FEIN üretici garantisi |
| Sertifikalar | CE, UKCA, ABD ve Kanada sertifikaları |
| Geri dönüşüm | Boşalmış aküleri bir geri dönüşüm merkezinde bertaraf edin; cihazı çevre yönergelerine göre ayırın. |
Sık sorulan sorular - AGWP 10 Select Fein
Kullanıcıların soruları hakkında AGWP 10 Select Fein
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Matkap PDF formatında ücretsiz! Kılavuzunuzu bulun AGWP 10 Select - Fein ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. AGWP 10 Select markasının Fein.
KULLANIM KILAVUZU AGWP 10 Select Fein
Orijinal kullanım kılavuzu çevirisi.

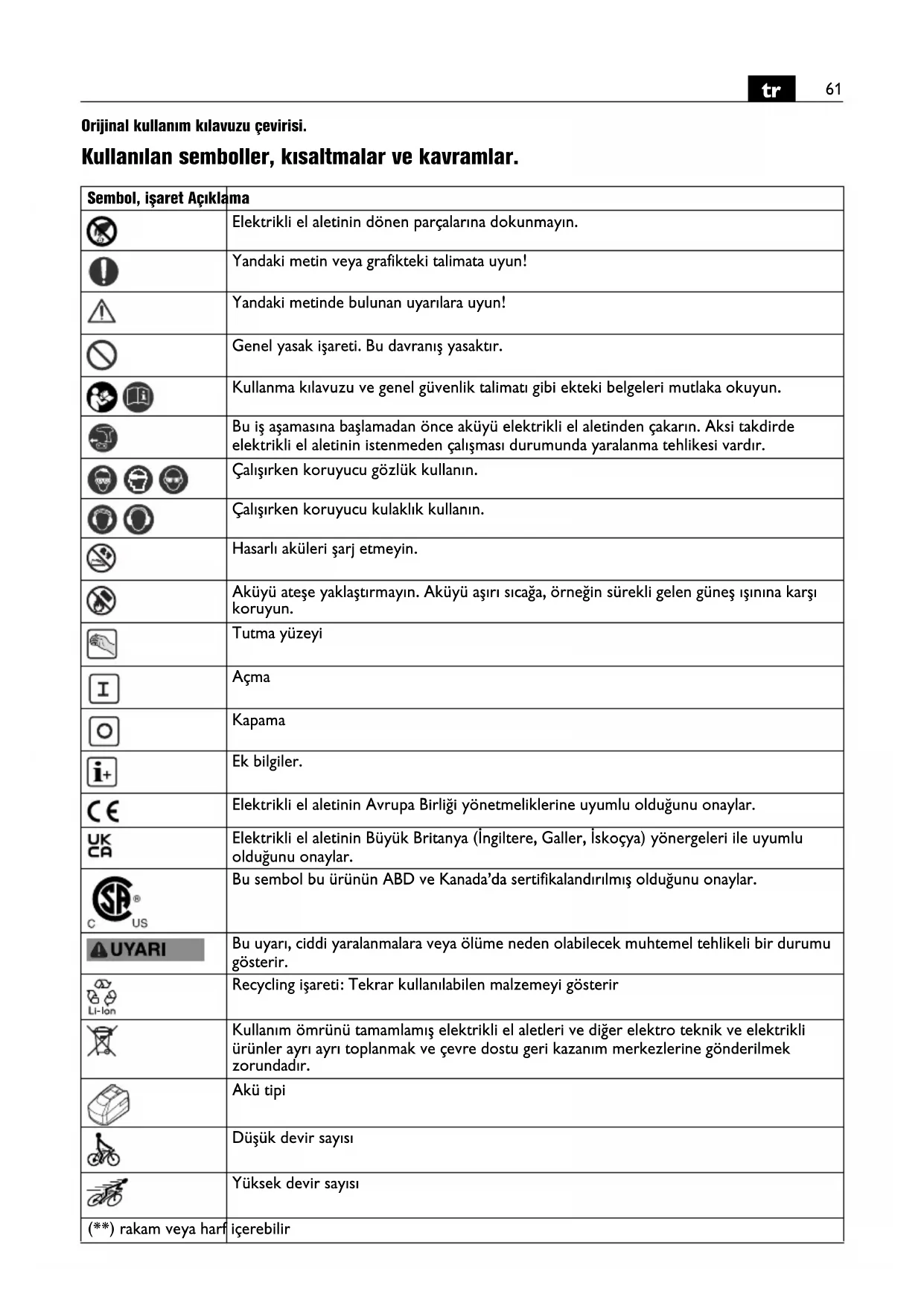

Kullanılan semboller, kısaltmalar ve kavramlar.
| Sembol, işaret Açıklama | |
 | Elektrikli el aletinin dönen parçalarına dokunmayın. |
 | Yandaki metin veya grafikteki talimata uyun! |
 | Yandaki metinde bulunan uyarılara uyun! |
 | Genel yasak işareti. Bu davranış yasaktır. |
 | Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. |
 | Bu iş aşamasına başlamadan önce aküyü elektrikli el aletinden çakarın. Aksi takdirde elektrikli el aletinin istenmeden çalışması durumunda yaralanma tehlikesi vardır. |
 | Çalışırken koruyucu gözlük kullanın. |
 | Çalışırken koruyucu kulaklık kullanın. |
 | Hasarlı aküleri şarj etmeyin. |
 | Aküyü ateşe yaklaştırmayın. Aküyü aşırı sıcağa, örneğin sürekli gelen güneş ışınına karşı koruyun. |
 | Tutma yüzeyi |
 | Açma |
| [6ADS] | Kapama |
 | Ek bilgiler. |
 | Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. |
 | Elektrikli el aletinin Büyük Britanya (İngiltere, Galler, İskoçya) yönergeleri ile uyumlu olduğunu onaylar. |
 | Bu sembol bu ürünün ABD ve Kanada’da sertifikalandırılmış olduğunu onaylar. |
| [SHBX] IYARI | Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. |
 LPIQN | Recycling işareti: Tekrar kullanılabilen malzemeyi gösterir |
| [T7GS] | Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır. |
 | Akü tipi |
 | Düşük devir sayısı |
 | Yüksek devir sayısı |
| (**) rakam veya harf | içerebilir |
| Sembol Uluslar arası | birim Ulusal birim Açıklama | ||
| UV V Elektriksel doğru akım | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | /dak Boştaki devir sayısı | |
| n_1R | /min, min ^-1 , rpm,r/min | /dak Yükteki devir sayısı (sağa dönüş) | |
| n_1L | /min, min ^-1 , rpm,r/min | /dak Yükteki devir sayısı (sola dönüş) | |
| ∅ mm mm Yuvarlak | bir parçanın çapı | ||
| mm mm Çelikte delme çapı | |||
| mm mm Alüminyumda delme çapı | |||
| mm mm Ahşapta delme çapı | |||
| mm mm Vida yuvası açma kılavuzu | |||
| d_1 d_2 [IMAGE] | mm mm d | _1 = Matkap mili yuvası d_2 = Mandren sıkma kapasitesi | |
| kg kg Ağırlığı EPTA-Procedure 01’e uygun | |||
| L_pA | dB dB Ses basıncı seviyesi | ||
| L_wA | dB dB Gürültü emisyonu seviyesi | ||
| L_pCpeak | dB dB En yüksek ses basıncı seviyesi | ||
| K... | Tolerans | ||
| a | m/s ^2 | m/s ^2 | Titreşim emisyon değeri EN 62841’e göre(üç yönün vektör toplamı) |
| a_h,D | m/s ^2 | m/s ^2 | Metalde delmeye ait orta titreşim değeri |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,dak, m/s ^2 | Temel ve türetilen değerler uluslararasıbirimler sistemiSI’den alınmıştır. | |
Güvenliğiniz için.
⚠️ UYARI
Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve
uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın.
Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimati” ’ni (ürün kodu
3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun.
Elektrikli el aletinin tanımı:
hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından izin verilen uçlar ve aksesuarla geçiş deliklerinde diş açmak ve taban delikleri (kör delikler) açmak için tasarlanmış elle yönlendirilen diş açma makinesi.
Özel güvenlik talimatı.
Aletle birlikte teslim edilen ek tutamağı kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir.
Çalışma esnasında ucun görünleyen elektrik kablolarına temas etme olasılığı bulunan işlerde aleti izolasyonlu tutamak yüzeylerinden tutun. Gerilim ileten kablolarla temas aletin metal parçalarının da gerilime maruz kalmasına ve elektrik çarpmasına neden olabilir.
Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağını alanı örneğin bir metal tarama cihazı ile kontrol edin.
İş parçasını emniyete alın. Bir germe donanımı ile emniyete alınmış iş parçası elle tutmaya oranla daha güvenli işlenir.
Çalışırken elektrikli el aletini sıkıca tutun. Kısa süreli reaksiyon momentleri ortaya çıkabilir.
Elektrikli el aletini kendinize, başkalarına veya hayvanlara doğrultmayın. Keskin veya ısınmış uçlar nedeniyle yaralanma tehlikesi vardır.
Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın.
Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir.
Kişisel koruyucu donanım kullanın. Yaptığınız işe göre tam yüz siperliği, göz koruma donanımı veya koruyucu gözlük kullanın. Eğer uygunsa küçük taşlama ve malzeme parçacıklarına karşı koruma sağlayan toz maskesi, koruyucu kulaklık, koruyucu iş eldivenleri veya özel iş önlüğü kullanın. Gözler çeşitli uygulamalarda etrafı savrulan parçacıklardan korunmalıdır. Toz veya soluma maskesi çalışma sırasında ortaya çıkan tozları filtre eder. Üzun süre yüksek gürültü altında çalışırsanız işitme kaybına uğrayabilirsiniz.
Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır.
Akünün (akü bloğu) kullanımı ve bakımı.
Akü ile çalışırken yanma, yangın, patlama, cilt yaralanması veya benzeri yaralanmalardan kaçınmak için aşağıdaki uyarılara uyun:
Aküler açılmamalı, dağıtılmamalı veya kırılmamalıdır. Aküleri mekanik çarpma ve darbelere karşı koruyun. Aküler hasar gördüğü veya usulüne aykırı biçimde kullanıldığı takdirde zararlı buhar veya sıvılar dışarı çıkarabilirler. Bu buharlar solunum yollarını tahriş edebilir. Dışarı çıkan akü sıvısı cilt tahrişlerine veya yanmalara neden olabilir.
Aküden dışarı sızan sıvı yakımınızdaki nesnelere ulaşacak olursa, bunları kontrol edin ve sıvının temas ettiği yüzeyi temizleyin ve gerektiğinde nesneyi değiştirin.
Aküyü sıcağa veya ateşe maruz bırakmayın. Aküyü doğrudan güneş işını alan yerlerde saklamayın.
Aküyü ancak kullanacağını zaman orijinal ambalajından çıkarın.
Elektrikli el aletinin kendinde bir çalışma yapmadan önce aküyü aletten çıkarın. Elektrikli el aleti yanlışlıkla çalışacak olursa yaralanma tehlikesi ortaya çıkar.
Aküyü sadece elektrikli el aleti kapalı durumda iken çıkarın.
Aküyü çocuklardan uzak tutun.
Aküyü temiz tutun ve neme ve suya karşı koruyun. Akünün ve elektrikli el aletinin kirlenen bağlantı yerlerini kuru ve temiz bir bezle temizleyin.
Sadece elektrikli el aletiniz için tasarlanmış sağlam ve çalışır durumdaki FEIN akülerini kullanın. Yanış, hasarlı, onarım görmüş, modifike edilmiş, taklit veya değişik marka akülerle çalışmak ve bunları şarj etmek yangın ve/veya patlamalara neden olabilir.
Akü şarj cihazının kullanım kılavuzundaki güvenlik talimatı hükümlerine uyun.
El kol titreşimi
Bu talimatta belirtilen titreşim seviyesi EN 62841'e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir.
Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi.
Tehlikeli tozlarda çalışma
Bu aletle malzemelerin kazındığı işlerde tehlikeli olabilecek tozlar ortaya çıkar.
Örneğin asbest, asbest içeren malzemeler, kurşun içeren boyalar, metaller, bazı ahşap türleri, mineraller, taş içerikli malzemelere ait silikat parçacıkları, boya incelticiler, ahşap koruyucu maddeler, su araçlarında kullanılan zehirli koruyucu maddelere dokunmak veya bunları solumak kullanıcılarda alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına, üreme rahatsızlıklarına neden olabilir. Tozların solunma tehlikesi yayılımla ilgilidir. Yaptığınız işte ortaya çıkan toza uygun bir emme tertibatı ve kişisel koruyucu donanım kullanın ve çalıştığınız yerin iyice havalandırılmasını sağlayın. Asbest içeren malzemelerin işlenmesini uzmanlara bırakın.
Ahşap tozu ve hafif metal tozu, kızgın malzeme tozu ile kimyasal maddelerin karışımı elverişsiz koşullarda kendiliğinden tutuşabilir ve patlamaya neden olabilir. Çalışırken ortaya çıkan kıvılcımların toz haznelerine yönelmesini, elektrikli aletinin ve malzeme kazıma işlemi esnasında ortaya çıkan malzemenin aşırı ölçüde ısınmasını önleyin, toz haznelerini zamanında boşaltın, malzeme üreticisinin talimatlarına ve ülkenizdeki malzeme işleme yönetmeliklerine uyun.
Çalışırken dikkat edilmesi gereken hususlar.
Örneğin taşıma esnasında yanlışlıkla çalıştırmayı önlemek için dönme yönü değiştirme şalterini orta konuma getirin.
Aşırı ısınma durumunda elektrikli el aleti kısa ve düşük performanslı impulslarla çalışır. Elektrikli el aletini boşta çalıştırarak soğutun.
Montaj işlemine başlamadan önce tahrik milindeki ve mandrenin iç koniğindeki yağı temizleyin.
Alet boşta çalışırken uç sola döner, alet bastırılınca dönme yönü sağa dönüşe ve geri çekilince tekrar sola dönüşe çevrilir.
Delme sehpasındaki sabit kullanımda elektrikli el aletini her 50 işletim saatinde bir işletme sıcaklığında delme sehpasından alın ve düzenli yağlamanın sağlanabilmesi için 180° çevirin.
Akünün bakımı.
Saklama, aküyü sadece 5 °C – 45 °C (41 °F – 113 °F) işletme sıcaklığında FEIN şarj cihazlarında çalıştırın ve şarj edin. Akü sıcaklığı şarj işlemi başlangıcında akü işletme sıcaklığı aralığında olmalıdır.
| LED gösterge Anlamı İşlem | ||
| 1 – 4 yeşil LED | Yüzde olarak şarj durumu | İşletme |
| Sürekli kırmızı ışık | Akü hemen hemen boş | Aküyü şarj edin |
| Yanıp sönen kırmızı ışık | Akü işletmeye hazır değil | Aküyü akü işletme sıcaklığı aralağına getirin, sonra şarj edin |
Akünün yüzde olarak gerçek şarj durumu sadece elektrikli el aletinin motoru dorurken gösterilir. Akü derin deşarj durumunda ise elektronik sistem motoru otomatik olarak durdurur.
Bakım ve müşteri servisi.
Aşırı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Havalandırma aralıklarından
kuru ve yağsız basınçlı hava ile elektrikli el aletinin iç kısmını sık sık temizleyin.
Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın.
Bu elektrikli el aletinin güncel yedek parça listesini Internete www.fein.com. sayfasında bulabilirsiniz.
Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: Mandren, ek tutamak, uçlar, akü
Teminat ve garanti.
Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir.
Uyumluluk beyanı.
CE beyanı Sadece Avrupa Birliği ve EFTA üyeleri (European Free Trade Association) ve sadece AB ve EFTA pazarları için tasarlanan ürünler için geçerlidir. Ürün AB pazarına sunulduğunda UKCA işareti geçerliliğini yitirir.
UKCA beyanı Sadece Britanya pazarı (İngiltere, Galler ve İskoçya) ve Britanya pazarı için tasarlanmış ürünler için geçerlidir. Ürün Britanya pazarına sunulduğunda CE işareti geçerliliğini yitirir.
FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder.
Teknik belgelerin bulunduğu merkez:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Çevre koruma, tasfiye.
Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir.
Aküleri sadece deşarj olmuş durumda ve çevre koruma hükümlerine uygun olarak tasfiye yapacak bir merkeze gönderin.
Tam olarak deşarj olmamış akülerde kısa devre tehlikesini önlemek üzere bağlantı fişini yapışkan bantla izole edin.
