MANUAL DE UTILIZADOR AGWP 10 Select Fein

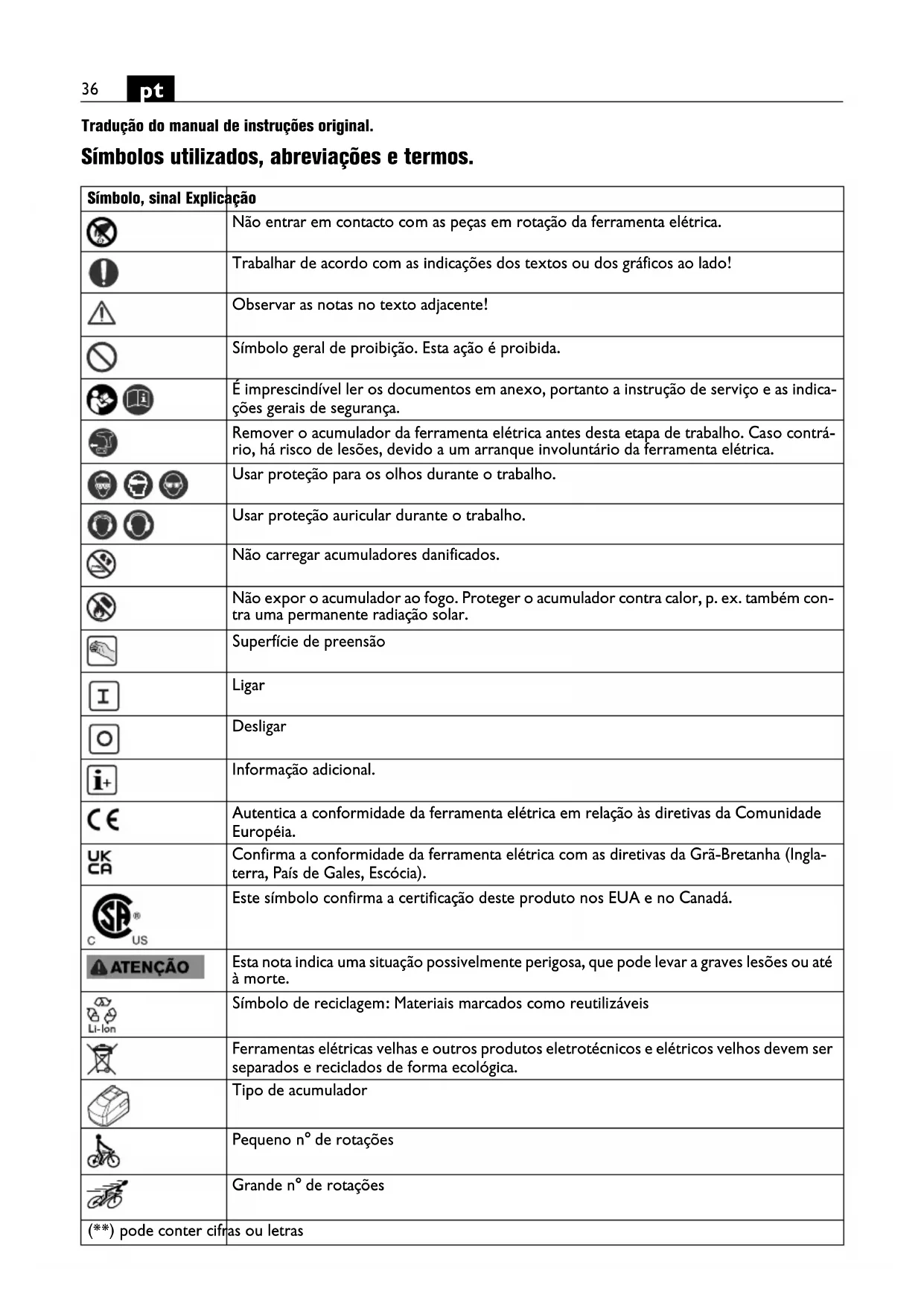

Tradução do manual de instruções original. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação Não entrar em contacto com as peças em rotação da ferramenta elétrica. Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! Observar as notas no texto adjacente! Símbolo geral de proibição. Esta ação é proibida. É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indica- ções gerais de segurança. Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrá- rio, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica. Usar proteção para os olhos durante o trabalho. Usar proteção auricular durante o trabalho. Não carregar acumuladores danificados. Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também con- tra uma permanente radiação solar. Superfície de preensão Ligar Desligar Informação adicional. Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Européia. Confirma a conformidade da ferramenta elétrica com as diretivas da Grã-Bretanha (Ingla- terra, País de Gales, Escócia). Este símbolo confirma a certificação deste produto nos EUA e no Canadá. Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Símbolo de reciclagem: Materiais marcados como reutilizáveis Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica. Tipo de acumulador Pequeno n° de rotações Grande n° de rotações (**) pode conter cifras ou letras37

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instru- ções. O desrespeito às advertências e instruções apre- sentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 465 06 0) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida. Observar também as respectivas diretivas de proteção de trabalho. Finalidade da ferramenta: abridor de roscas manual para abrir roscas em orifícios de passagem e em furos cegos com as ferramentas de trabalho e acessórios homologados pela FEIN, sem adu- ção de água e em áreas protegidas contra intempéries. Indicações especiais de segurança. Utilizar os punhos adicionais fornecidos com a ferra- menta elétrica. A perda de controle pode provocar lesões. Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar o aparelho pelas superfícies isoladas do punho. O con- tacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser traba- lhada fixa através de um dispositivo de fixação está mais firme do que segurada com as mãos. Segurar a ferramenta elétrica com firmeza. Podem ocorrer por instantes altos momentos de reação. Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quentes. Sinal Unidade internacional Unidade nacional Explicação U V V Tensão elétrica contínua

, rpm, r/min rpm Número de rotações em vazio

, rpm, r/min rpm N° de rotações sob carga (marcha à direita)

, rpm, r/min rpm N° de rotações sob carga (marcha à esquerda) Ø mm mm Diâmetro para uma peça redonda mm mm Diâmetro de perfuração em aço mm mm Diâmetro de perfuração em alumínio mm mm Diâmetro de perfuração em madeira mm mm Broca abridora de roscas mm mm d

= Fixação na barra de broquear

dB dB Nível de pressão acústica

dB dB Nível da potência acústica

pCpeak dB dB Máximo nível de pressão acústica K... Aceleração m/s

Valor de emissão de oscilações conforme EN 62841 (soma dos vetores das três dire- ções) h,D m/s

Médio valor de vibrações para furar em metal m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas e deduzidas do sistema de unidades internacional SI.

É proibido aparafusar ou rebitar placas e símbolos na ferramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar placas adesivas. Não utilizar acessórios que não foram especialmente desenvolvidos ou homologados pelo fabricante da fer- ramenta elétrica. Um funcionamento seguro não é assegurado apenas por um acessório apropriado para a sua ferramenta elétrica. Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos pro- tetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partí- culas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a másca- ra de respiração devem ser capazes de filtrar o pó pro- duzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Limpar em intervalos regulares as aberturas de ventila- ção da ferramenta elétrica com ferramentas não-metá- licas. O ventilador do motor aspira pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos elétricos. Utilização e tratamento do acumulador (bloco de acumulador). Para evitar perigos como queimaduras, incêndio, explo- são, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indicações: Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras. Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se neces- sário, limpá-los ou substituí-los. Não expor o acumulador a calor nem a fogo. Não arma- zenar o acumulador sob direta incidência de raios sola- res. Só retirar o acumulador da embalagem original quando ele for utilizado. Antes de trabalhos na ferramenta elétrica, deverá reti- rar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntaria- mente. Só retirar o acumulador com a ferramenta elétrica des- ligada. Mantenha os acumuladores fora do alcance de crian- ças. Manter o acumulador limpo e protegido contra humi- dade e água. Limpar as conexões sujas do acumulador e da ferramenta elétrica com um pano seco e limpo. Só utilizar acumuladores FEIN originais intactos, desti- nados para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, repa- rados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão. Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador. Vibração da mão e do braço O nível de oscilações indicado nestas instruções de ser- viço foi medido de acordo com um processo de medi- ção normalizado pela norma EN 62841 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação preliminar da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétri- ca for utilizada para outras aplicações, com outras ferra- mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exata do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar real- mente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho. Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria determinar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Manuseio de pós nocivos Durante processos de desbaste de material são produ- zidos pós que podem ser nocivos à saúde. O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de subs- tâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reações alérgicas em pessoas e/ou doenças das vias respiratórias, cancro e danos de repro- dução. O risco devido à inalação de pós depende da exposição. Utilize uma aspiração apropriada para os pó produzido, assim como um equipamento de proteção pessoal e assegure uma boa ventilação do local de tra- balho. O processamento de materiais que contém asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e substâncias químicas possam se inflamar ou causar uma explosão. Evite voo de faíscas na direção do con- tentor de pó, assim como o sobreaquecimento da fer- ramenta elétrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as dire- tivas para os materiais a serem trabalhados, vigentes no seu país.39

Instruções de serviço. Colocar o comutador do sentido de rotação na posição central, para evitar uma colocação em funcionamento involuntária, por exemplo durante o transporte. Em caso de sobrecarga, a ferramenta elétrica funciona com curtos impulsos de pouca potência. Deixar a ferra- menta elétrica funcionar na marcha em vazio. Desengraxar o veio de acionamento e o cone interior do mandril de brocas antes da montagem. Na marcha em vazio, a ferramenta gira para a esquerda, o sentido de rotação é comutada para a direita ao pre- mir a ferramenta de trabalho, e é comutada de volta para a esquerda quando ela for puxada. Ao utilizar a ferramenta elétrica de forma estacionária com uma coluna de furar, a ferramenta elétrica desli- gada, ainda quente após o funcionamento, deverá ser retirada, a cada 50 horas de funcionamento, da coluna de furar e virada 180°, para que seja alcançada uma lubrificação universal. Manuseio com o acumulador. Armazenar, operar e carregar o acumulador somente com os carregadores FEIN, na faixa de temperatura operacional de 5 °C – 45 °C (41 °F – 113 °F). A temperatura do acumulador deve estar na faixa de temperatura operacional do acumulador desde o iní- cio do processo de carregamento. O verdadeiro porcentual do estado de carga do acumu- lador só é indicado quando o motor da ferramenta elé- trica está parado. Se houver uma descarga total do acumulador, a eletró- nica pára automaticamente o motor. Manutenção e serviço pós-venda. No caso de aplicações extremas, é possível que durante o processamento de metais se deposite pó condutivo no interior da ferra- menta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo. Produtos que entraram em contacto com asbesto não devem ser enviados para reparo. Produtos contamina- dos com asbesto devem ser descartados de acordo com as regulamentações locais para o descarte de resíduos que contém asbesto. A atual lista de peças sobressalentes desta ferramenta elétrica se encontra na internet em www.fein.com. As seguintes peças podem ser substituídas pelo utente: Mandril, punho adicional, ferramentas de trabalho, acu- mulador Garantia legal e garantia. A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funciona- mento. Além disso, a FEIN oferece uma garantia con- forme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta elétrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A Declaração CE aplica-se apenas a países da União Europeia e da EFTA (Associação Europeia de Comércio Livre) e apenas para produtos destinados ao mercado da UE ou EFTA. Após o lançamento do produto no mercado da UE, a marca UKCA perde sua validade. A Declaração UKCA aplica-se apenas ao mercado do Reino Unido (Inglaterra, País de Gales e Escócia) e ape- nas aos produtos destinados ao mercado do Reino Unido. Assim que o produto for lançado no mercado do Reino Unido, a marca CE perderá a validade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especifica- ções indicadas na última página desta instrução de ser- viço. Documentação técnica em: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Proteção do meio ambiente, eliminação. Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reciclagem ecológica. Os acumuladores só devem ser eliminados correta- mente se estiverem completamente descarregados. No caso de acumuladores que não estiverem completa- mente descarregados, os contactos deverão ser isola- dos preventivamente com fitas adesivas de modo que não ocorram curto-circuitos. Indicação LED Significado Ação 1–4 LEDs ver- des Estado de carga porcentual Funcionamento Luz contínua vermelha O acumulador está quase vazio Carregar o acu- mulador Luz vermelha intermitente O acumulador não está pronto para funcionar O acumulador deve estar na sua faixa de tempera- tura operacional antes de ser carre- gado40
