| Тип продукт | Безжична пробивна машина за резби |
| Марка | Fein |
| Модел | AGWP 10 Select |
| Номинално напрежение | 10,8 V |
| Тип акумулатор | Литиево-йонен (Li-Ion) |
| Скорост на празен ход (n₀) | 0 - 4000 об/мин |
| Капацитет на пробиване в стомана (Fe) | 10 mm |
| Капацитет на пробиване в алуминий (Al) | 12 mm |
| Капацитет на пробиване в дърво | 25 mm |
| Капацитет на нарязване на резби | M6 - M10 |
| Тегло според EPTA-Процедура 01 | 1,5 kg |
| Ниво на звуково налягане (LₚA) | 70 dB(A) |
| Ниво на звукова мощност (L_wA) | 81 dB(A) |
| Стойност на вибрационна емисия (a_h,D) | 2,5 m/s² |
| Работен температурен диапазон (акумулатор) | 5 °C – 45 °C |
| Основни функции | Пробиване, сухо нарязване на резби в проходни и слепи отвори |
| Поддръжка и почистване | Почиствайте вентилационните отвори с неметален инструмент; при интензивна употреба продухвайте вътрешността със сух сгъстен въздух |
| Безопасност | Допълнителна дръжка, задължителна защита за очите и слуха, автоматично спиране при дълбок разряд |
| Резервни части и ремонтопригодност | Части, които потребителят може да смени: патронник, допълнителна дръжка, батерия. Списък на частите на www.fein.com |
| Гаранция | Съгласно законовите разпоредби на страната на пускане на пазара; допълнителна гаранция от производителя FEIN |
| Сертификати | CE, UKCA, сертификати за САЩ и Канада |
| Рециклиране | Изхвърляйте разредените акумулатори в център за рециклиране; сортирайте уреда според екологичните указания |
Често задавани въпроси - AGWP 10 Select Fein
Въпроси на потребители за AGWP 10 Select Fein
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия бормашина в PDF формат безплатно! Намерете ръководството си AGWP 10 Select - Fein и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. AGWP 10 Select на марката Fein.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AGWP 10 Select Fein
Превод на оригиналната инструкция за експлоатация.

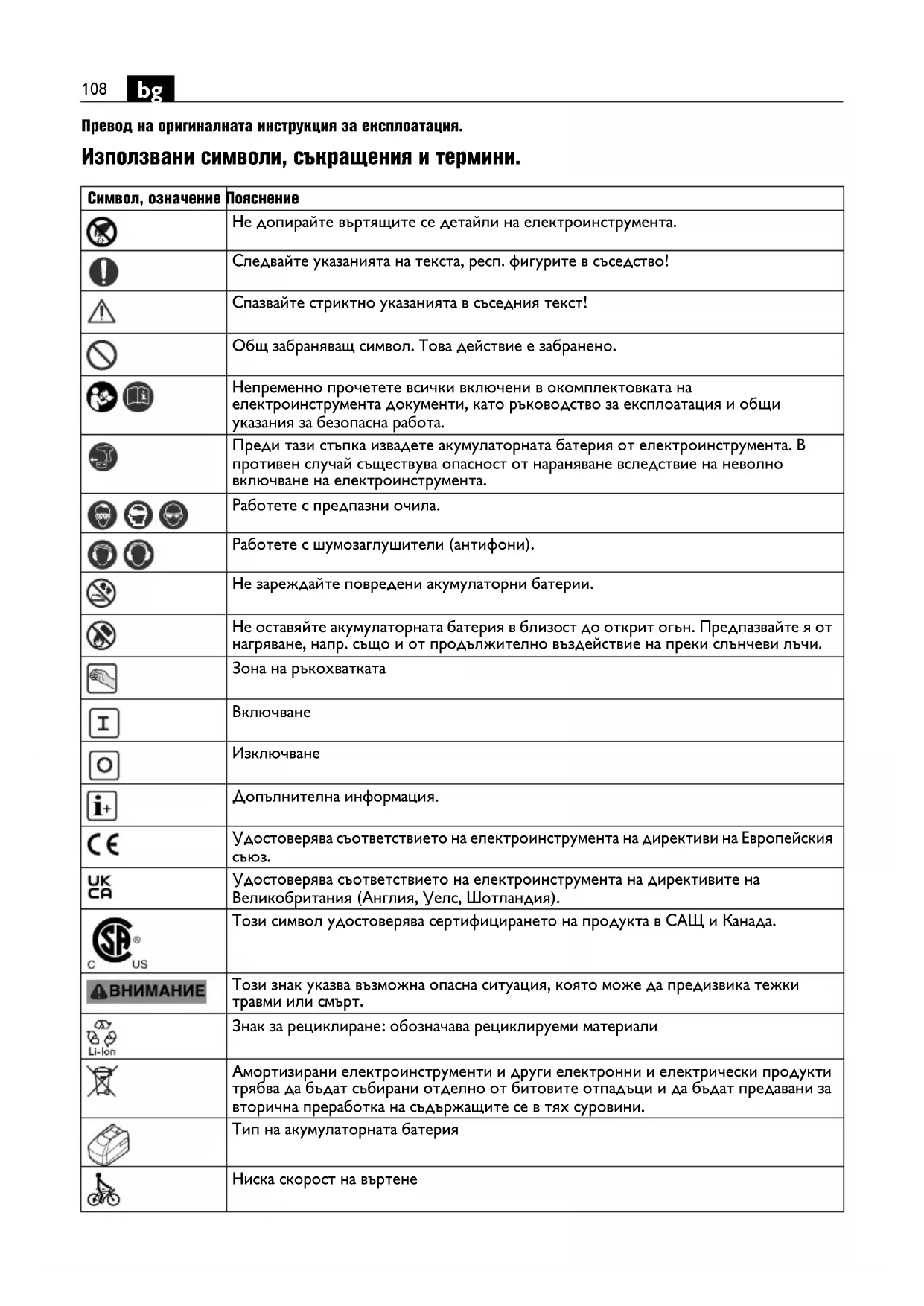

Използвани символи, съкращения и термини.
| Символ, означение | Пояснение |
 | Не допирайте въртящите се детайли на електроинструмента. |
 | Следвайте указанията на текста, респ. фигурите в съседство! |
| [YW80] | Спазвайте стриктно указанията в съседния текст! |
 | Общ забраняващ символ. Това действие е забранено. |
  | Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. |
 | Преди тази стъпка извадете акумулаторната батерия от електроинструмента. В противен случай съществува опасност от нараняване вследствие на неволно включване на електроинструмента. |
   | Работете с предпазни очила. |
  | Работете с шумозаглушители (антифони). |
 | Не зареждайте повредени акумулаторни батерии. |
 | Не оставяйте акумулаторната батерия в близост до открит огън. Предпазвайте я от нагряване, напр. също и от продължително въздействие на преки слънчеви лъчи. |
 | Зона на ръкохватката |
 | Включване |
 | Изключване |
| [DO62] | Допълнителна информация. |
| [BDT3] | Удостоверява съответствието на електроинструмента на директиви на Европейския съюз. |
 | Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия). |
 | Този символ удостоверява сертифицирането на продукта в САЩ и Канада. |
 | Този знак указва възможна опасна ситуация, която може да предизвика тежки травми или смърт. |
| [ST55] | Знак за рециклиране: обозначава рециклируеми материали |
| [UHOD] | Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. |
 | Тип на акумулаторната батерия |
 | Ниска скорост на въртене |
 | Висока скорост на въртене |
| (**) | може да съдържа цифри или букви |
| Символ Международноозначение | Националноозначение | Пояснение | |
| UV | -¥ | -Електрическо напрежение | |
| n_0 | /min, min ^-1 , rpm,r/min | /min Скорост на въртене на празен ход | |
| n_1R | /min, min ^-1 , rpm,r/min | /min Скорост на въртене при натоварване(въртене надясно) | |
| n_1L | /min, min ^-1 , rpm,r/min | /min Скорост на въртене при натоварване(въртене наляво) | |
| ∅ | mm | mm | Диаметър на кръгъл детайл |
 Fe | mm | mm | Макс. диаметър на пробиван отвор встомана |
 AI | mm | mm | Макс. диаметър на пробиван отвор валуминий |
 | mm | mm | Макс. диаметър на пробиван отвор вдърво |
 | mm mm Метчик | ||
 | mm mm d | _1 = Присъединителен размер на валад _2 = Диапазон на захващане напатронника | |
| [VO42] | kg | kg | Маса съгласно EPTA-Procedure 01 |
 | dB dB Равнище на звуковото налягане | ||
| [HSTW] | dB dB Равнище на мощността на звука | ||
| [TZA0] | dB dB Пиково равнище на звуковото налягане | ||
 | Неопределеност | ||
| [OK32] | m/s ^2 | m/s ^2 | Генерирани вибрации съгласно EN 62841(векторна сума по трите направления) |
| [HCBK] | m/s ^2 | m/s ^2 | средна стойност на вибрациите припробиване в метал |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Основни и производни единици отМеждународната система за мерниединици SI. | |
Прочетете всички указания за безопасна работа и за работа с
електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Съхранявайте всични указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация,
както и приложените «Общи указания за безопасна работа» (Номер на публикация 3 41 30 465 06 0). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.
Съблюдавайте също валидните национални разпоредби по охрана на труда.
Предназначение на електроинструмента:
ръчна резбонарезна машина за нарязване в закрити помещения без подаване на вода на резби в проходни и глухи отвори с утвърдените от фирма FEIN работни инструменти и допълнителни приспособления.
Специални указания за безопасна работа.
Използвайте включените в окомплектовката спомагателни ръкохватки. Загубата на контрол по време на работа може да предизвика травми.
Когато изпълнявате дейности, при които съществува опасност работният инструмент да попадне върху скрити проводници под напрежение, допирайте електроинструмента само до електроизолираните повърхности на ръкохватните. При контакт с
проводник под напрежение то може да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
Внимавайте за скрити под повърхността електрически проводници, газопроводни и водопроводни тръби. Преди да започнете работа проверявайте работната зона, напр. с металотърсач.
Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.
Дръжте електроинструмента здраво. Съществува опасност от внезапното възникване на силни краткотрайни реакционни моменти.
Не насочвайте електроинструмента към себе си, към други лица или животни. Съществува опасност от нараняване с нагорещени работни инструменти или работни инструменти с остри ръбове.
Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар. Използвайте самозалепващи се табелки.
Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента.
Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.
Работете с лични предпазни средства. В зависимост от приложението работете с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работете с дихателна маска,
шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откъртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или
дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.
Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.
Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.
Работа с и ползване на акумулаторни батерии.
За да избягвате опасности като изгаряния, пожар, експлозия, кожни рани и други наранявания при работа с акумулаторни батерии, спазвайте следните указания:
Не се допуска отварянето, разглобяването или разчупването на акумулаторните батерии. Не излагайте акумулаторните батерии на силни механични въздействия. При повреждане и неправилна експлоатация на акумулаторните батерии могат да се отделят вредни пари и течности. Парите могат да раздразнят дихателните пътища. Изтичащ от акумулаторната батерия електролит може да предизвика зачервяване на кожата или изгаряния.
Ако изтичащият от повредена акумулаторна батерия електролит е намокрил съседни елементи, ги прегледайте внимателно, почистете ги, а при необходимост ги заменете.
Не излагайте акумулаторната батерия на прякото въздействие на отоплителни тела или огън. Не я оставяйте на директна слънчева светлина.
Изваждайте акумулаторната батерия от оригиналната й опаковка едва когато трябва да я използвате.
Преди да извършвате наквито и да е дейности по електроинструмента, изваждайте акумулаторната батерия. Ако включите неволно електроинструмента, съществува опасност от нараняване.
Изваждайте акумулаторната батерия само когато електроинструментът є изключен.
Дръжте акумулаторната батерия далеч за деца.
Поддържайте акумулаторната батерия чиста и я предпазвайте от овлажняване. Почиствайте замърсени контакти на акумулаторната батерия и на електроинструмента с чиста суха кърпа.
Използвайте само изправни акумулаторни батерии на FEIN, които са предназначени за
електроинструмента. При работа с и при зареждане на акумулаторни батерии, които са неподходящи, повредени, били са ремонтирани или са т. нар. «съвместими» и чуждо производство съществува опасност от пожар и/или експлозия.
Спазвайте указанията в ръководството за експлоатация на акумулаторната батерия.
Предавани на ръцете вибрации
Посоченото в това ръководство за експлоатация равнище на вибрациите е определено съгласно процедура, посочена в стандарта EN 62841, и може да бъде използвана за сравняване на различни електроинструменти. То е подходящо също и за груба предварителна оценка на натоварването от
вибрации.
Посоченото равнище на вибрациите е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът се използва при други работни условия и за други приложения, с различни работни инструменти или ако не бъде поддържан в изрядно състояние, равнището на вибрациите може да се отличава съществено от посоченото. Това би могло значително да увеличи натоварването от вибрации за целия производствен цикъл.
За точната преценка на натоварването от вибрации трябва да се отчитат и интервалите от време, през които електроинструментът е изключен или работи, но не се използва. Това може значително да намали натоварването от вибрации за целия производствен цикъл.
Взимайте допълнителни мерки за предпазване на работещия с електроинструмента от влиянието на вибрациите, напр.: поддържане на електроинструмента и работните инструменти в изрядно състояние, подгряване и поддържане на ръцете топли, подходяща организация на последователността на работните цикли.
Работа с опасни за здравето прахове
При работа с този електроинструмент възникват прахове, които могат да бъдат опасни. Допирът или вдишването на някои прахове, напр. отделящи се при работа с азбест и азбестосъдържащи материали, съдържащи олово лакови покрития и бои, метали, някои видове дървесина, минерали, силикатни частици от инертни материали, разтворители за някои видове боя, консерванти за дървесина, противообрастващи средства за плавателни съдове може да предизвика алергични реакции и/или заболевания на дихателните пътища, рак, увреждане на половата система и др.п. Рискът вследствие на вдишването на праховете зависи от експозицията. Използвайте подходяща за вида на отделяните прахове аспирационна система, както и лични предпазни средства и осигурявайте добро проветряване на работното място. Оставяйте обработването на азбестосъдържащи материали да се извършва само от квалифицирани техници. При неблагоприятни обстоятелства прах от дървесни материали или от леки метали, горещи смеси от шлифоване и химикали могат да се самовъзпламенят или да предизвикат експлозия. Внимавайте образуващата се по време на работа струя искри да не е насочена към кутии за събиране на отпадъчна прах, избягвайте прегряването на електроинструмента и на обработвания детайл, своевременно изпразвайте прахоуловителната кутия, спазвайте указанията за обработване на производителя на материала, както и валидните във Вашата страна предписания за обработваните материали.
Указания за ползване.
Поставете превключвателя за посоката на въртене в средно положение, за да предотвратите опасността от включване на електроинструмента по невнимание, напр. при пренасяне.
При прегряване електроинструментът работи с къси слаби импулси. Оставете електроинструментът да работи на празен ход, за да се охлади.
Преди монтиране отстранете вала и вътрешния конус на патронника.
На празен ход работният инструмент се върти наляво, при упражняване на натиск посоката на въртене се сменя надясно, при издърпване започва отново въртене наляво.
При ползване на електроинструмента, монтиран в стенд, го демонтирайте в изключено състояние от стенда на всеки 50 работни часа и го завъртайте на 180°, за да осигурите равномерно смазване.
Работа с акумулаторната батерия.
Съхранявайте, ползвайте и зареждайте акумулаторната батерия само със зарядни устройства на FEIN в работния температурен интервал от 5 °C – 45 °C (41 °F – 113 °F). В началото на зареждането температурата на акумулаторната батерия трябва да е в границите на работния температурен интервал.
| Светодиод Значение Действие | ||
| 1 – 4 зелени светодиода | процентна степен на зареденост | Работа |
| червена непрекъсната светлина | Акумулаторна та батерия е почти празна | Заредете аукмулаторната батерия |
| червена мигаща светлина | Акумулаторна та батерия не е готова за работа | Изчакайте температурата на акумулаторната батерия да достигне допустимия работен интервал и след това я заредете |
Реалният процент на зареденост на батерията се показва само когато електродвигателят не работи. Ако съществува опасност от дълбоко разреждане на акумулаторната батерия, електронното управление спира електродвигателя автоматично.
Поддържане и сервис.
При екстремно тежки работни условия при обработване на метали по вътрешните повърхности на корпуса на електроинструмента може да се отложи токопровеждащ прах. Продухвайте често вътрешното пространство на електроинструмента със сух и обезмаслен сгъстен въздух.
Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт.
Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.
Актуален списък с резервни части за този електроинструмент можете да намерите в интернет на адрес www.fein.com.
При необходимост можете сами да замените следните елементи: Патронник, спомагателна ръкохватка, работни инструменти, акумулаторна батерия
Гаранция и гаранционно обслужване.
Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.
В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.
Декларация за съответствие.
Декларацията CE се отнася само за страните от Европейския сьюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за EC или EFTA. При внос на продукта на пазара на EC символът UKCA губи валидността си.
Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът СЕ губи валидността си.
Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.
Техническа документация при: С. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Опазване на околната среда, бракуване.
Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
Предавайте повредени акумулаторни батерии за вторична преработка само напълно разредени. Когато акумулаторната батерия не е напълно разредена, като предпазна мярка срещу къси съединения облепяйте контактите с изолираща лента.
