| Toote tüüp | Juhtmeta puur-keermelõikur |
| Kaubamärk | Fein |
| Mudel | AGWP 10 Select |
| Nimipinge | 10,8 V |
| Aku tüüp | Liitium-ioon (Li-Ion) |
| Tühikäigu pöörlemiskiirus (n₀) | 0 - 4000 p/min |
| Puurimisvõimsus terases (Fe) | 10 mm |
| Puurimisvõimsus alumiiniumis (Al) | 12 mm |
| Puurimisvõimsus puidus | 25 mm |
| Keermelõike võimsus | M6 - M10 |
| Kaal vastavalt EPTA-protseduurile 01 | 1,5 kg |
| Helirõhutase (LₚA) | 70 dB(A) |
| Helitugevuse tase (L_wA) | 81 dB(A) |
| Vibratsiooni emissiooniväärtus (a_h,D) | 2,5 m/s² |
| Töötemperatuuri vahemik (aku) | 5 °C – 45 °C |
| Peamised funktsioonid | Puurimine, kuivkeermestamine läbivate ja pimeaukude jaoks |
| Hooldus ja puhastus | Puhasta ventilaatoriavad mittemetallist tööriistaga; intensiivsel kasutamisel puhu sisse kuiva suruõhku |
| Ohutus | Abikäepide, kohustuslikud silma- ja kuulmiskaitse, automaatne seiskumine sügavtühjenemise korral |
| Varuosad ja remonditavus | Kasutaja vahetatavad osad: padrun, lisakäepide, aku. Osade nimekiri veebilehel www.fein.com |
| Garantii | Vastavus turustamisriigi õigusaktidele; täiendav tootjagarantii FEIN |
| Sertifikaadid | CE, UKCA, USA ja Kanada sertifikaadid |
| Ringlussevõtt | Tühjendatud akud tuleb utiliseerida ringlussevõtukeskuses; seade sortida keskkonnajuhiste kohaselt |
Korduma kippuvad küsimused - AGWP 10 Select Fein
Kasutajate küsimused teemal AGWP 10 Select Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Puur PDF-formaadis tasuta! Leidke oma juhend AGWP 10 Select - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. AGWP 10 Select kaubamärgi Fein.

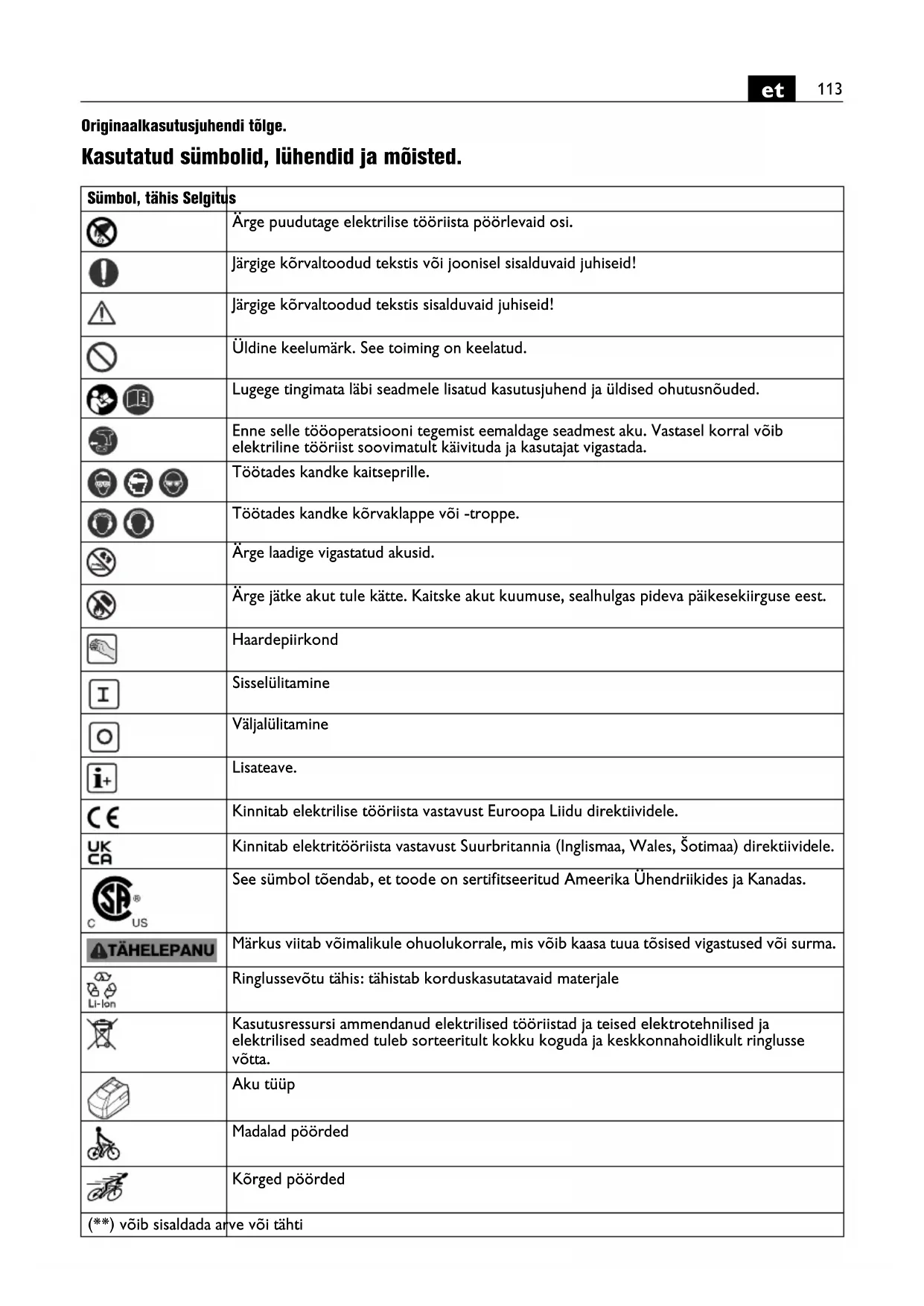

KASUTUSJUHEND AGWP 10 Select Fein
Originaalkasutusjuhendi tõlge.
Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | |
 | Ärge puudutage elektrilise tööriista pöörlevaid osi. |
 | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! |
 | Järgige kõrvaltoodud tekstis sisalduvaid juhiseid! |
 | Üldine keelumärk. See toiming on keelatud. |
 | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. |
 | Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. |
| [T5GS] | Töötades kandke kaitseprille. |
 | Töötades kandke kõrvaklappe või -troppe. |
 | Ärge laadige vigastatud akusid. |
 | Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekirguse eest. |
 | Haardepiirkond |
 | Sisselülitamine |
 | Väljalülitamine |
 | Lisateave. |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. |
 | See sümbol töendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas. |
| [TY15] ÄHELEPANU | Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. |
| [ST2H] | Ringlussevõtu tähis: tähistab korduskasutatavaid materjale |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. |
 | Aku tüüp |
 | Madalad pöörded |
 | Kõrged pöörded |
| (**) võib sisaldada arve või tähti | |
| Tähis Rahvusvaheline ühik Riiklik ühik Selgitus | |||
| UV | ---V | ---A | I a |
| n_0 | /min, min ^-1 , rpm,r/min | /min Tühikäigupöörded | |
| n_1R | /min, min ^-1 , rpm,r/min | /min Pöörete arv koormusel (parem käik) | |
| n_1L | /min, min ^-1 , rpm,r/min | /min Pöörete arv koormusel (vasak käik) | |
| ∅ mm mm Detaili läbimõõt | |||
| mm mm Puuri läbimõõt terases | |||
| mm mm Puuri läbimõõt alumiiniumis | |||
| mm mm Puuri läbimõõt puidus | |||
| mm mm Puur keermete lõikamiseks | |||
| mm mm d | _1 = Võlli läbimõõt d_2 = Padruni siseava läbimõõt | ||
| kg kg Kaal EPTA-Procedure 01 järgi | |||
| L_pA | dB dB | Helirõhu tase | |
| L_wA | dB dB | Helivõimsuse tase | |
| L_pCpeak | dB dB | Helirõhu maksimaalne tase | |
| K... | Mõõtemääramatus | ||
| α | m/s ^2 | m/s ^2 | Vibratsioonitase EN 62841 järgi (kolmesuuna vektorsumma) |
| α_h,D | m/s ^2 | m/s ^2 | keskmine vibratsioon metalli puurimisel |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Rahvusvahelise möõtühikute süsteemi SIpõhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
käsitsi juhitav keermelõikur keermete lõikamiseks läbindavatesse avadesse ja umbavadesse, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas.
Ohutusalased erinõuded.
Kasutage seadme tarnekomplekti kuuluvaid lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi.
Kui teete töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid, hoidke seadet käepideme isoleeritud pinnast. Kontakt pingestatud elektrijuhtmega võib seada pinge alla ka seadme metallosad ning põhjustada elektrilöögi.
Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.
Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.
Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.
Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.
Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.
Aku kasutamine ja käsitsemine (akud).
Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:
Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.
Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.
Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.
Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.
Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.
Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.
Tõkestage laste ligipääs akudele.
Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.
Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.
Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.
Käe-randme-vibratsioon
Käesolevas juhendis toodud vibratsioon on möödetud standardi EN 62841 kohase möötemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.
Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Ohtliku tolmu käitlemine
Elektrilise tööriistaga töötamisel tekkib tolm, mis võib olla ohtlik.
Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht söltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.
Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.
Tööjuhised.
Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel.
Ülekoormuse korral töötab elektriline tööriist lühikeste nörkade impulssidena. Laske elektrilisel tööriistal tühikäigul maha jahtuda.
Enne kokkupanekut puhastage spindel ja padruni sisekoonus.
Tühikäigul pöörleb tarvik vastupäeva, pinna vastu surumisel hakkab tarvik pöörlema päripäeva ja tagasitõmbamisel uuesti vastupäeva.
Tööriista statsionaarsel kasutamisel statiivis võtke väljalülitatud elektriline tööriist iga 50 töötunni järel veel soojana statiivilt maha ja keerake seda 180°, et määre jaotuks seadmes ühtlaselt.
Aku käsitsemine.
Hoiustage, käsitsege ja laadige akut ainult FEIN laadimisseadmetega töötemperatuurivahemikus 5°C – 45 °C (41 °F – 113 °F). Aku temperatuur peab laadimisprotsessi alguses olema aku töötemperatuuri jaoks ette nähtud vahemikus.
| LED-tuli Tähendus Toiming | ||
| 1 – 4 rohelist LED-tuld | protsentuaalne laetuse aste | Töötamine |
| punane pidev tuli | Aku on peaaegu tühi | Laadige aku täis |
| punane vilkuv tuli | Aku ei ole töövalmis | Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige |
Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.
Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.
Korrashoid ja hooldus.
Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista
sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Vajaduse korral võite ise välja vahetada järgmisi
detaile: Padrun, lisakäepide, tarvikud, aku
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Sotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.
Tehnilised dokumendid on saadaval aadressil:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
Viige kogumispunkti ainult täiesti tühjad akud.
Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.
