| Producttype | Accu boor- en tapmachine |
| Merk | Fein |
| Model | AGWP 10 Select |
| Nominale spanning | 10,8 V |
| Accutype | Lithium-ion (Li-Ion) |
| Onbelast toerental (n₀) | 0 - 4000 t/min |
| Boordiepte in staal (Fe) | 10 mm |
| Boordiepte in aluminium (Al) | 12 mm |
| Boordiepte in hout | 25 mm |
| Tapcapaciteit | M6 - M10 |
| Gewicht volgens EPTA-procedure 01 | 1,5 kg |
| Geluidsdrukniveau (LₚA) | 70 dB(A) |
| Geluidsintensiteitniveau (L_wA) | 81 dB(A) |
| Triluitstraling (a_h,D) | 2,5 m/s² |
| Bedrijfstemperatuurbereik (accu) | 5 °C – 45 °C |
| Hoofdfuncties | Boren, droog tappen van doorlopende en blinde gaten |
| Onderhoud en reiniging | Reinig de ventilatieopeningen met een niet-metalen gereedschap; blaas bij intensief gebruik droge perslucht in het inwendige |
| Veiligheid | Hulphendel, oog- en gehoorbescherming verplicht, automatische uitschakeling bij diepe ontlading |
| Reserveonderdelen en repareerbaarheid | Door gebruiker vervangbare onderdelen: boorkop, extra handgreep, accu. Onderdelenlijst op www.fein.com |
| Garantie | Conform de wettelijke regelgeving van het land van verkoop; extra FEIN-fabrieksgarantie |
| Certificeringen | CE, UKCA, certificeringen VS en Canada |
| Recycling | Verwijder lege accu's bij een recyclingcentrum; sorteer het apparaat volgens milieurichtlijnen |
Veelgestelde vragen - AGWP 10 Select Fein
Gebruikersvragen over AGWP 10 Select Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding AGWP 10 Select - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AGWP 10 Select van het merk Fein.

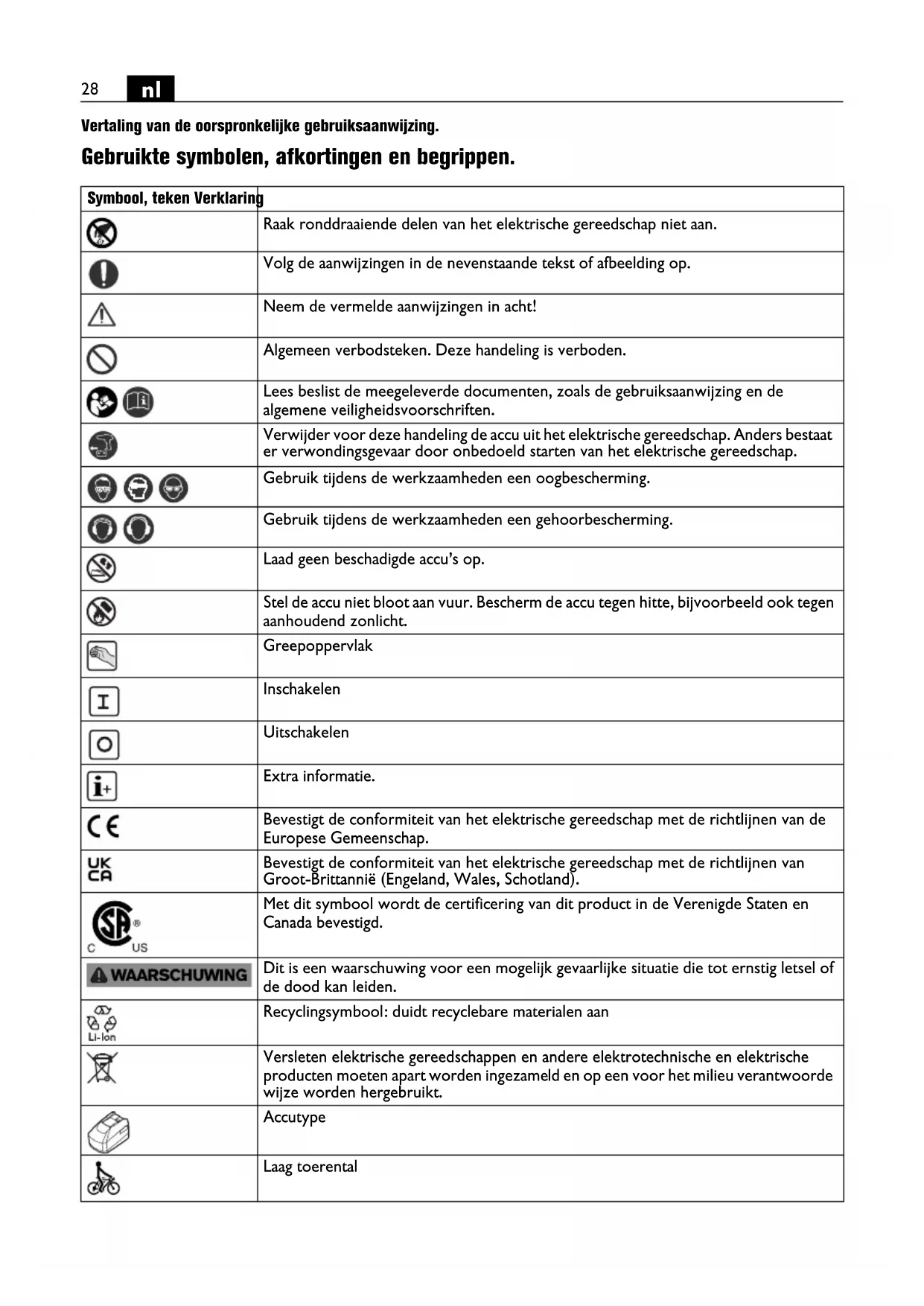

GEBRUIKSAANWIJZING AGWP 10 Select Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.
Gebruikte symbolen, afkortingen en begrippen.
| Symbool, teken Verklaring | |
 | Raak ronddraaiende delen van het elektrische gereedschap niet aan. |
 | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. |
 | Neem de vermelde aanwijzingen in acht! |
| [S2TX] | Algemeen verbodsteken. Deze handeling is verboden. |
 | Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. |
 | Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. |
 | Gebruik tijdens de werkzaamheden een oogbescherming. |
 | Gebruik tijdens de werkzaamheden een gehoorbescherming. |
 | Laad geen beschadigde accu’s op. |
 | Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht. |
 | Greepoppervlak |
 | Inschakelen |
 | Uitschakelen |
 | Extra informatie. |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). |
 | Met dit symbool wordt de certificering van dit product in de Verenigde Staten en Canada bevestigd. |
 VAARSCHUWING | Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. |
 | Recyclingsymbool: duidt recyclebare materialen aan |
 | Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. |
 | Accutype |
| [STY7] | Laag toerental |
| Symbool, teken Verklaring | |
| Hoog toerental | |
| (**) Kan cijfers of letters | bevatten |
| Teken Eenheid internationaal Eenheid nationaal Verklaring | |||
| UV V Elektrische gelijkspanning | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min min ^-1 | Onbelast toerental | |
| n_1R | /min, min ^-1 , rpm, r/min min ^-1 | Belast toerental (rechtsdraaien) | |
| n_1L | /min, min ^-1 , rpm, r/min min ^-1 | Belast toerental (linksdraaien) | |
| ∅ mm mm Diameter van een rond deel | |||
| mm mm Boordiameter staal | |||
| mm mm Boordiameter aluminium | |||
| mm mm Boordiameter hout | |||
| mm mm Schroefdraadboor | |||
| mm mm d | _1 = Opname aan de booras d_2 = Spanbereik boorhouder | ||
| kg kg | Gewicht volgens EPTA | -Procedure 01 | |
| L_pA | dB | dB | Geluidsdrukniveau |
| L_wA | dB | dB | Geluidsvermogenniveau |
| L_pCpeak | dB | dB | Piekgeluidsdrukniveau |
| K... | Onzekerheid | ||
| a | m/s ^2 | m/s ^2 | Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) |
| a_h,D | m/s ^2 | m/s ^2 | Gemiddelde trillingswaarde voor boren in metaal |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uw veiligheid.
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde
„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.
Neem ook de geldende nationale arbeidsveiligheidsregels in acht.
Bestemming van het elektrische gereedschap:
handgevoerde tapmachine voor het snijden van schroefdraad in doorgaande en niet-doorgaande boorgaten met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving.
Bijzondere veiligheidsvoorschriften.
Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan
raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.
Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.
Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden.
Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsgevaar door scherpe of hete inzetgereedschappen.
Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.
Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.
Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.
Gebruik en behandeling van de accu (accublok).
Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen:
Accu's mogen niet gedemonteerd, geopend of gefragmenteerd worden. Stel de accu's niet bloot aan mechanische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistoffen vrijkomen. De dampen kunnen de luchtwegen irriteren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden.
Als de uit de accu gelekte vloeistof naburige voorwerpen heeft bevochtigd, dient u de desbetreffende delen te controleren, te reinigen en indien nodig te vervangen.
Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht.
Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt.
Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er verwondingsgevaar.
Verwijder de accu alleen als het elektrische gereedschap uitgeschakeld is.
Houd kinderen uit de buurt van accu's.
Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek.
Gebruik alleen intacte, originele FEIN-accu's, die voor uw elektrische gereedschap bestemd zijn. Bij het werken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu's, nabootsingen en accu's van andere merken bestaat brandgevaar en/of explosiegevaar.
Volg de veiligheidsvoorschriften in de gebruiksaanwijzing van de acculader op.
Hand- en armtrillingen
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Omgang met gevaarlijke stoffen
Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn.
Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.
Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.
Bedieningsvoorschriften.
Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv. tijdens het vervoer.
Bij oververhitting loopt het elektrische gereedschap met korte, vermogensarme impulsen. Laat het elektrische gereedschap afkoelen door het onbelast te laten lopen.
Ontvet de uitgaande as en de binnenconus van de boorhouder vóór de montage.
Bij onbelast lopen draait het inzetgereedschap linksom. De draairichting wordt bij het aandrukken omgeschakeld naar rechtdraaien en bij het terugtrekken weer naar linksdraaien.
Bij stationair gebruik in een boorstandaard neemt u het elektrische gereedschap in uitgeschakelde en bedrijfswarme toestand elke 50 bedrijfsuren van de boorstandaard en draait u het 180°, zodat een gelijkmatige smering wordt bereikt.
Omgang met de accu.
Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgeladen in het bedrijfstemperatuurbereik van 5 °C – 45 °C (41 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuurbereik liggen.
| Led-indicatie Betekenis Actie | ||
| 1 – 4 groene leds | Oplaadtoestand in procenten | Gebruik |
| Rood permanent licht | Accu is bijna leeg | Accu opladen |
| Rood knipperlicht | Accu is niet gereed voor gebruik | Accu in bedrijfstemperatuurbereik brengen en vervolgens opladen |
Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat.
Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor.
Onderhoud en klantenservice.
Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-
komen. Blaas het inwendige van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht uit.
Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.
De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.
De volgende delen kunt u indien nodig zelf vervangen: Spankop, extra handgreep, inzetgereedschappen, accu
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.
Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
Accu's alleen in lege toestand naar een daarvoor aangewezen verwerkingsplaats brengen.
Accu's die niet helemaal leeg zijn, moeten ter voorkoming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd.
