| Produkto tipas | Belaidis gręžtuvas-sriegtuvas |
| Prekės ženklas | Fein |
| Modelis | AGWP 10 Select |
| Nominali įtampa | 10,8 V |
| Akumuliatoriaus tipas | Ličio jonų (Li-Ion) |
| Tuščiosios eigos greitis (n₀) | 0 - 4000 aps/min |
| Gręžimo talpa pliene (Fe) | 10 mm |
| Gręžimo talpa aliuminyje (Al) | 12 mm |
| Gręžimo talpa medyje | 25 mm |
| Sriegimo talpa | M6 - M10 |
| Svoris pagal EPTA procedūrą 01 | 1,5 kg |
| Garso slėgio lygis (LₚA) | 70 dB(A) |
| Garso intensyvumo lygis (L_wA) | 81 dB(A) |
| Vibracijos emisijos vertė (a_h,D) | 2,5 m/s² |
| Darbinės temperatūros diapazonas (akumuliatoriui) | 5 °C – 45 °C |
| Pagrindinės funkcijos | Gręžimas, sausas sriegimas per skyles ir aklinas skyles |
| Priežiūra ir valymas | Valyti ventiliacijos angas nemetaliniu įrankiu; esant intensyviam naudojimui, į vidų pūsti sausą suslėgtą orą |
| Sauga | Pagalbinė rankena, privaloma akių ir klausos apsauga, automatinis išsijungimas esant giliai iškrovai |
| Atsarginės dalys ir remonto galimybė | Vartotojo keičiamos dalys: griebtuvas, papildoma rankena, baterija. Dalių sąrašas www.fein.com |
| Garantija | Atitinka teisės aktus šalyje, kurioje pateikiama rinkai; papildoma FEIN gamintojo garantija |
| Sertifikatai | CE, UKCA, JAV ir Kanados sertifikatai |
| Perdirbimas | Išmestus akumuliatorius pašalinkite perdirbimo centre; rūšiuokite prietaisą pagal aplinkosaugos direktyvas |
Dažnai užduodami klausimai - AGWP 10 Select Fein
Naudotojų klausimai apie AGWP 10 Select Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Gręžtuvas PDF formatu nemokamai! Raskite savo instrukciją AGWP 10 Select - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. AGWP 10 Select prekės ženklo Fein.
NAUDOJIMO INSTRUKCIJA AGWP 10 Select Fein
Originalios instrukcijos vertimas.

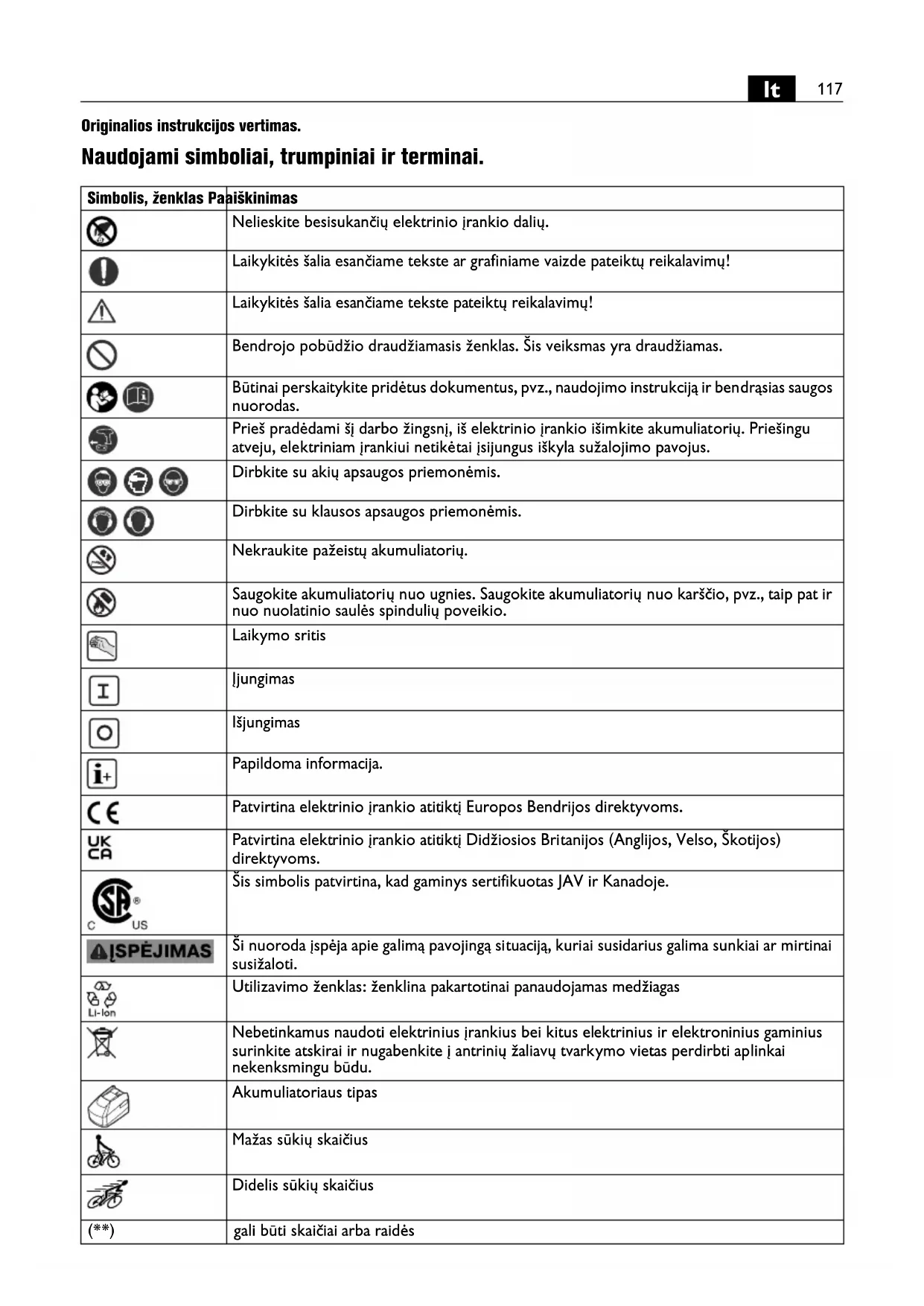

Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Pāiškinimas | |
 | Nelieskite besisukančių elektrinio įrankio dalių. |
 | Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! |
 | Laikykitės šalia esančiame tekste pateiktų reikalavimų! |
 | Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. |
 | Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. |
 | Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumuliatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. |
 | Dirbkite su akių apsaugos priemonėmis. |
 | Dirbkite su klausos apsaugos priemonėmis. |
 | Nekraukite pažeistų akumuliatorių. |
 | Saugokite akumuliatorių nuo ugnies. Šaugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio. |
 | Laikymo sritis |
 | Ijungimas |
 | Išjungimas |
 | Papildoma informacija. |
| [HC78] | Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. |
 | Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. |
 | Šis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje. |
| [skwa]JSPĖJIMAS | Ši nuoroda įspėja apie galima pavojingą situacija, kuriai susidarius galima sunkiai ar mirtinai susižaloti. |
 Li-Ion | Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas |
 | Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. |
 | Akumuliatoriaus tipas |
 | Mažas sūkių skaičius |
 | Didelis sūkių skaičius |
| (**) | gali būti skaičiai arba raidės |
| Ženklas Tarptautinis | vienetas | Nacionalinis vienetas | Paaiškinimas |
| U | V--- | V--- | Elektros nuolatinė įtampa |
| n_0 | /min, min ^-1 , rpm, r/min | /min | Tuščiosios eigos sūkių skaičius |
| n_1R | /min, min ^-1 , rpm, r/min | /min | Sūkių skaičius esant apkrovai (dešininis sukimasis) |
| n_1L | /min, min ^-1 , rpm, r/min | /min | Sūkių skaičius esant apkrovai (kairinis sukimasis) |
| ∅ mm mm Apskritos | dalies skersmuo | ||
| Fe | mm mm Gręžimo skersmuo, gręžiant plieną | ||
| Al | mm mm Gręžimo skersmuo, gręžiant aliuminį | ||
| mm mm Gręžimo skersmuo, gręžiant medieną | |||
| mm mm Sriegimo įrankis | |||
| d_1 d_2 [IMAGE] | mm mm d | _1 = Grežimo veleno įtvaras d_2 = Griebtuvo užveržimo intervalas | |
| kg kg Masė pagal „EPTA-Procedure 01“ | |||
| L_pA | dB dB Garso slėgio lygis | ||
| L_wA | dB dB Garso galios lygis | ||
| L_pCpeak | dB dB Aukščiausias garso slėgio lygis | ||
| K... | Paklaida | ||
| a | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė pagal EN 62841(trijų krypčių atstojamasis vektorius) |
| a_h,D | m/s ^2 | m/s ^2 | Vidutinė vibracijos vertė, gręžiant metalą |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Tarptautinės matavimo vienetų sistemosSIbaziniai ir išvestiniai vienetai. | |
Jūsų saugumui.
⚠️ ISPĖJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.
Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtu „Bendruju
saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate ji kitam savininkui.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio įrankio paskirtis:
rankomis valdomas sriegtuvas, skirtas sriegiams atvirose kiaurymèse ir uždarose kiaurymèse sriegti su FEIN aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.
Specialiosios saugos nuorodos.
Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Praradus kontrolę iškyla pavojus susižeisti.
Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, prietaisą laikykite už izoliuotų rankenu. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Atkreipkite dėmesį i paslėptus elektros laidus, duju vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.
Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.
Tvirtai laikykite elektrini įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.
Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.
Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.
Akumuliatoriaus (akumuliatorių bloko) naudojimas.
Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodu:
Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.
Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.
Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.
Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.
Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai jsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.
Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.
Akumuliatorius saugokite nuo vaikų.
Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.
Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui.
Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.
Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.
Plaštakas ir rankas veikianti vibracija
Sioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius jrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai ivertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Kaip elgtis su kenksmingomis dulkëmis
Siuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. Įkvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos, kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.
Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodu bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.
Valdymo nuorodos.
Sukimosi krypties perjungiklj nustatykite j vidurinę padėtį, kad, pvz., transportuodami, išvengtumėte netikėto ijungimo.
Perkaitęs elektrinis įrankis veikia trumpais, silpnais impulsais. Palaukite, kol tuščiaja eiga veikiantis elektrinis įrankis atvės.
Prieš montuodami nuo pavaros suklio ir griebtuvo vidinio kūgio nuvalykite tepalus.
Tuščiojoje eigoje darbo įrankis sukasi į kaire.
Prispaudžiant sukimo kryptis persijungia j dešininj sukimąsi, o atitraukiant j kairinj sukimąsi.
Jei elektrini įrankį naudojate stacionariai gręžimo stove, kad būtų užtikrintas tolygus tepimas, kas 50 veikimo valandų išjungta, bet dar įšilusi, įrankį nuimkite nuo stovo ir apsukite jį 180°.
Kaip elgtis su akumuliatoriumi.
Akumuliatorių laikykite, naudokite ir kraukite tik su FEIN krovikliais eksploatavimo temperatūros ribose 5 °C – 45 °C (41 °F – 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.
| Šviesadiodis indikatorius | Reikšmė Operacija | |
| 1 – 4 žali šviesadiodžiai indikatoriai | Procentinė įkrova | Eksploatavimas |
| Raudona nuolatinė šviesa | Akumuliatorius beveik išsikrovęs | Akumuliatorių įkraukite |
| Raudona mirksinti šviesa | Akumuliatorius nėra paruoštas naudoti | Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių įkraukite |
Tikroji akumuliatoriaus jkrovos büklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui.
Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.
Techninė priežiūra ir remonto dirbtuvės.
Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.
Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos. Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus. Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.
Šias dalis, jei reikia, galite pakeisti patys:
Suspaudžiamaji griebtuva, papildomą rankeną, darbo įrankius, akumuliatorių
Įstatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.
Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminį i ES rinką, UKCA ženklas netenka galios.
UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį i JK rinką, CE ženklas netenka galios.
Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.
Techninė byla laikoma:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Aplinkosauga, šalinimas.
Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai néra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniaja juosta.
