用户手册 AGWP 10 Select Fein

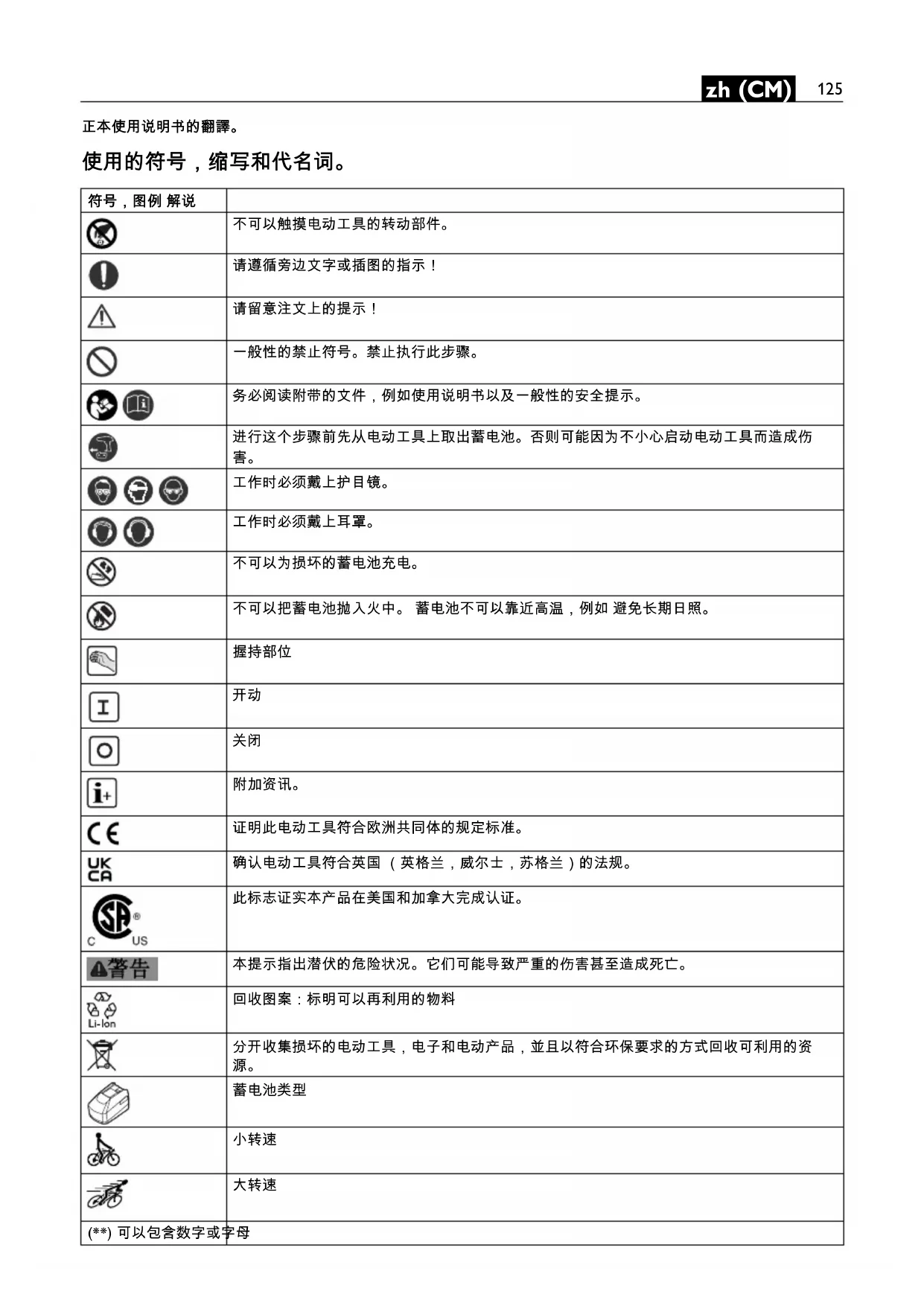

不可以触摸电动工具的转动部件。 请遵循旁边文字或插图的指示！

一般性的禁止符号。禁止执行此步骤。 务必阅读附带的文件，例如使用说明书以及一般性的安全提示。 进行这个步骤前先从电动工具上取出蓄电池。否则可能因为不小心启动电动工具而造成伤

不可以为损坏的蓄电池充电。 不可以把蓄电池抛入火中。 蓄电池不可以靠近高温，例如 避免长期日照。

证明此电动工具符合欧洲共同体的规定标准。 确认电动工具符合英国 （英格兰，威尔士，苏格兰）的法规。 此标志证实本产品在美国和加拿大完成认证。 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 回收图案：标明可以再利用的物料 分开收集损坏的电动工具，电子和电动产品，並且以符合环保要求的方式回收可利用的资

(**) 可以包含数字或字母126 zh (CM)

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和 /或造成严重伤害。妥善保存所有的安全规章和指示以便日后查阅。详细阅读並彻底了解本使用说明书和附带的 " 一般性安全规章 " （书目码 34130465060） 后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。同时也要注意各国有关的工作安全规定。 手持式螺纹铣刀，如果安装了 FEIN 许可的安装件和附件，便可以在能够遮蔽风雨的工作场所操作。它可以在挖孔和钻贯穿孔时切削螺纹，操作时不须以水冲刷。 使用机器附带的辅助手柄。 无法正确控制机器，可能造成意外伤害。工作时如果安装件可能割断隐藏的电线，一定要握住绝缘手柄操作机器。 电动工具如果接触了带电的线路，机器上的金属部件会导电，可能造成操作者触电。 注意隐藏的电线，瓦斯管和水管。 工作前必须先检查工作范围，例如使用金属探测仪。固定好工件。 使用固定装置比用手更能够夹紧工件。好好地握牢电动工具。 可能会出现短暂的高反应力矩。电动工具不可以指向您自己，其他人或动物。 锋利或炙热的安装工具可能造成伤害。切勿使用螺丝或钉子在电动工具上固定铭牌和标签。 如果破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌或标签。只能使用电动工具制造商特别设计和许可的附件。 即使能够将其它的工具安装到本电动工具上，並不代表能够确保操作安全。符号 国际通用单位 本国使用单位 解说

/min, min , rpm, r/min/ 分钟 无负载转速

/min, min , rpm, r/min/ 分钟 负载转速 （正转）

/min, min , rpm, r/min/ 分钟 负载转速 （逆转） Ømm

毫米 在钢材上的钻孔直径 毫米 在铝材上的钻孔直径 毫米 在木材上的钻孔直径

公斤 重量符合 EPTA-Procedure 01 的规定

振荡发射值根据 EN 62841 ( 三向矢量

在金属上钻孔时的平均振荡值m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s 米,秒,公斤,安培,毫米, 伏特 , 瓦 , 赫兹 , 牛顿 , 摄氏 ,

Al127 zh (CM) 戴上防护用品。根据适用情况，使用面罩，安全护目镜 或安全眼镜。适用时，戴上防尘面具，听力保护器，手 套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须 挡住各种操作产生的飞屑。防尘面具或口罩必须能够过 滤操作产生的颗粒。长期暴露在高强度噪音中会引起失

定期使用非金属工具清洁电动工具的通风孔。 马达的风 扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金

使用和处理蓄电池 （蓄电池块）。 为了避免使用蓄电池时可能发生的意外状况，例如起火， 火灾，爆炸，皮肤灼伤以及其它的伤害等，请注意以下

不可以拆解，打开或缩小蓄电池。不可以让蓄电池遭受 撞击。 电池如果损坏了或者未按照规定使用蓄电池， 可 能产生蒸汽并 且渗出液体。这种蒸汽可能刺激呼吸道， 蓄电池渗出的液体会引起皮肤痒或造成皮肤灼伤。 如果从损坏的电池所渗出的液体沾湿了邻近的部件， 必 须检查被沾污的部件，清洁这些部件，必要的话得更换

不可以让蓄电池遭受高温或火焰的侵害。 不可以在直接 的日照下为蓄电池充电。 使用蓄电池时，才将它从原始包装中取出。 为电动工具做任何维修工作之前，必须从机器中取出蓄 电池。 如果电动工具被意外地启动了，可能造成伤害。 先关闭电动工具然後再取出蓄电池。

蓄电池必须保持清洁，并保护它免受湿气或水侵入。 使 用干燥清洁的布抹除蓄电池接头和电动工具接头上的污

电动工具必须配上 FEIN 原厂蓄电池一起使用。 使用以下 的蓄电池和替以下的蓄电池充电有火灾和 / 或爆炸的危 险： 不苻的电池 , 已经损坏的电池，经过修理或改装过的 电池，仿冒品和其它品牌的电池。 遵循充电器的使用说明书中的安全规章。 手掌 - 手臂 - 震动 本说明书中引用的震动水平，是采用 EN 62841 中规定的 测量方式所测得。这个震动水平值可以作为电动工具之 间的比较标准。您也可以拿它来推测机器目前的震动受

此震动水平只适用在以电动工具进行规定的用途时。如 果未按照规定使用电动工具，在机器上安装了不合适的 工具，或者未确实执行机器的维修工作，实际的震动水 平会异于提供的震动水平。因此在操作过程结束后，机 器的震动受荷状况会明显提高。 为了准确地评估机器的震动受荷状况，还必须考虑以下 的时间因素：例如关机的时间或机器空转待命的时间等。 如果把整个工作过程中累加的关机或待命时间列入考虑， 则可以明显地降低机器的震动受荷状况。 为了保护操作者免受机器震动危害，必须另外采行防护 措施，例如：做好电动工具和安装工具的维修工作，手 掌要保持温暖，安排好工作的流程。 处理对身体有危害的废尘 使用本机器时可能会产生有害健康的废尘。 接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的 废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物 尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废 尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可 能出现过敏现象和 / 或造成呼吸道疾病，癌症以及影响生 殖能力。吸入废尘后的致病可能性，需视曝露在危尘中 的程度而定。操作机器时必须使用合适而且合格的吸尘 装备，以及佩戴个人的防护装备，另外也要保持工作场 所的良好通风状况。加工含石棉工件的工作必须交给专 业人员执行。木尘和轻建材尘，研磨热尘和化学材料的 混合物，都可能在特定状况下产生自燃或者造成爆炸。 避免让火花喷向集尘箱。防止电动工具和被研磨物过热。 定时清倒集尘箱。注意工件制造商所提出的有关加工时 的注意事项，而且要兼顾贵国有关加工该工件的法规。

把转向变换开关调整在中央的位置，以避免无意间开动 机器，例如搬运机器时。 超温时电动工具会以短促的低功率脉冲运作。 此时要让 电动工具空转以方便冷却。 安装之前，必须清除传动轴和夹头的内锥柄上的油脂。 怠速时安装件朝左旋转，将安装件顶压在工件上时，转 向会切换为右转，抽出安装件后转向又会恢复为左转。 如果是将机器固定在钻架上操作，每经过 50 个工作小 时，便要将已经关闭但尚未冷却的机器从钻架上拆除并 旋转 180°，这样能够促进机器的润滑均匀。

请在工作温度范围内 5°C – 45 °C (41 °F – 113 °F) 存放和 使用电池，并只使用 FEIN 充电器给电池充电。充电开始 时，电池的温度必须在电池工作温度范围内。 蓄电池的充电进度是以百分比的方式显示，当电动工具 的马达停止运转时才能够显示充电实况。 在蓄电池即将进入过度放电的状况时，机器的电子装备

LED 指示灯 含意 措施 1–4 绿色 LED 电量现况的百

在某些特殊的工作状况下， 例如加工金属物料 时 , 可能在机器内部堆积大量的金属废尘。 因 此必须经常使用干燥无油的压缩空气， 从机器的通气孔 吹除电动工具内部的废尘。 与石棉接触过的产品不允许寄送去维修。请按照当地有 关处理含石棉废物的规定处理受石棉污染的产品。 从以下的网址 www.fein.com 可以找到本电动工具目前的

以下零件您可以根据需要自行更换 : 夹头，辅助把手，安

有关本产品的保修条件，请参考购买国的相关法律规定。 此外 FEIN 还提供制造厂商的保修服务。有关保修的细 节，请向您的专业经销商， FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。 在本使用说明书上提到的和标示的附件，並非全部包含 在电动工具的供货范围中。

CE 声明 仅对欧盟和 EFTA （欧洲自由贸易联盟）的国 家，及针对欧盟或 EFTA 市场的产品有效。 当产品在欧盟 市场流通后， UKCA （英国合格评定标志）商标即失

UKCA 声明 仅适用于英国市场 （英格兰，威尔士和苏格 兰），及适用于针对英国市场的产品。 一旦产品进入英国 市场，CE 标志便失效。 FEIN 公司单独保证，本产品符合说明书末页上所列出的

必须以符合环保要求的方式处理包装材料和废弃的电动

放空蓄电池的电并根据规定处理待废弃的蓄电池。 如果蓄电池未完全放空电量， 为了安全的理由可以使用 胶带贴住蓄电池的触点 ，以防止发生短路。129 zh (CM) China RoHS Status Certificate 中国 RoHS 认证概况 Table of Toxic and Hazardous Substances/Elements and their Content as required by China’s Management Methods for Controlling Pollution by Electronic Information Products 有毒有害物质／成分及其含量表 －根据 《中国电子信息产品污染控制管理办法》要求

不可以觸摸電動工具的轉動部件。 請遵循旁邊文字或插圖的指示！

一般性的禁止符號。禁止執行此步驟。 必須閱讀附帶的文件，例如使用說明書以及一般性的安全提示。 進行這個步驟前先從電動工具上取出蓄電池。否則可能因為不小心啟動電動工具而造成傷

不可以為損壞的蓄電池充電。 不可以把蓄電池拋入火中。蓄電池不可以靠近高溫，例如 避免長期日照。

證明此電動工具符合歐洲共同體的規定標準。 確認電動工具符合英國 （英格蘭，威爾士，蘇格蘭）的法規。 此標志證實本產品在美國和加拿大完成認證。 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 回收圖案：標明可以再利用的物料 分類收集已損壞的電動工具，電子和電動產品，並且以符合環保要求的方式回收 , 可使有用

可以包含數字或字母131 zh (CK)

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和 /或造成嚴重傷害。 妥善保存所有的安全規章和指示以便日后查閱。詳細閱讀並徹底了解本使用說明書和附帶的 " 一般性安全規章 " （文件編號 34130465060） 後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。同時也要注意各國有關的工作安全規定。 手持式螺紋銑刀，如果安裝了 FEIN 許可的安裝件和附件，便可以在能夠遮蔽風雨的工作場所操作。它可以在挖孔和鑽貫穿孔時切削螺紋，操作時不須以水沖刷。 使用機器附帶的輔助手柄。 無法正確控制機器，可能造成意外傷害。工作時如果安裝件可能割斷隱藏的電線，一定要握住絕緣手柄操作機器。 電動工具如果接觸了帶電的線路，機器上的金屬部件會導電，可能造成操作者觸電。注意隱藏的電線，瓦斯管和水管。 工作前必須先檢查工作範圍，例如使用金屬探測儀。固定好工件。 使用固定夾具或鉗台比用手持更能夠夾緊 穩固地握牢電動工具。 可能會出現短速的高反應力矩。電動工具不可以指向您自己，其他人或動物。 鋒利或炙熱的安裝工具可能造成傷害。切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。 如果破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌或標籤。只能使用電動工具制造商特定設計和認可的附件。 即使能夠將其它的工具安裝到本電動工具上， 並不代表能夠確保操作安全。符號 國際通用單位 本國使用單位 解說

/min, min , rpm, r/min/ 分鐘 空載轉速

/min, min , rpm, r/min/ 分鐘 負載轉速 （正轉）

/min, min , rpm, r/min/ 分鐘 負載轉速 （逆轉） Ømm

毫米 在鋼材上的鑽孔直徑 毫米 在鋁材上的鑽孔直徑 毫米 在木材上的鑽孔直徑

公斤 重量符合 EPTA-Procedure 01 的規定

振蕩發射值根據 EN 62841 ( 三向矢量和 ) h,D m/s

在金屬上鑽孔時的平均振蕩值m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s 米,秒,公斤,安培,毫米,伏特 , 瓦 , 赫茲 , 牛頓 , 攝氏,分貝,分,米/秒 國際性單位系統 SI 中的標準單位和引用

Al132 zh (CK) 戴上防護用品。根據適用情況，使用面罩，安全護目鏡 或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手 套和能擋小磨料或工件碎片的工作圍裙。 眼防護罩必須 擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過 濾操作產生的顆粒。長期暴露在高強度噪音中會引起失

定期使用非金屬工具清潔電動工具的通風孔。 馬達的風 扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金

使用和處理蓄電池 （蓄電池塊）。 為了避免使用蓄電池時可能發生的意外狀況，例如起火， 火災，爆炸，皮膚灼傷以及其它的傷害等，請注意以下

不可以拆解，打開或縮小蓄電池。不可以讓蓄電池遭受 撞擊。 電池如果損壞了或者未按照規定使用蓄電池， 可 能產生蒸汽並 且滲出液體。 這種蒸汽可能刺激呼吸道， 蓄電池滲出的液體會引起皮膚癢或造成皮膚灼傷。 如果從損壞的電池所滲出的液體沾濕了鄰近的部件， 必 須檢查被沾污的部件，清潔這些部件，必要的話得更換

不可以讓蓄電池遭受高溫或火焰的侵害。 不可以在直接 的日照下為蓄電池充電。 使用蓄電池時，才將它從原始包裝中取出。 為電動工具做任何維修工作之前，必須從機器中取出蓄 電池。 如果電動工具被意外地啟動了，可能造成傷害。 先關閉電動工具然後再取出蓄電池。

蓄電池必須保持清潔，並保護它免受濕氣或水侵入。 使 用干燥清潔的布抹除蓄電池接頭和電動工具接頭上的污

電動工具必須配上 FEIN 原廠蓄電池一起使用。 使用以下 的蓄電池和替以下的蓄電池充電有火災和 / 或爆炸的危 險： 不苻的電池 , 已經損壞的電池，經過修理或改裝過的 電池，仿冒品和其它品牌的電池。 遵循充電器的使用說明書中的安全規章。 手掌 - 手臂 - 震動 本說明書中引用的震動水平，是采用 EN 62841 中規定 的測量方式所測得。這個震動水平值可以作為電動工具 之間的比較標準。您也可以拿它來推測機器目前的震動

此震動水平只適用於電動工具規定的用途。如果未按照 規定使用電動工具，在機器上安裝了不合適的工具，或 者未確實執行機器的維修工作，實際的震動水平會異于 提供的震動水平。因此在操作過程結束后，機器的震動

為了準確地評估機器的震動受荷狀況，還必須考慮以下 的時間因素 ﹕ 例如關機的時間或機器空轉待命的時間等。 如果把整個工作過程中累加的關機或待命時間列入考慮， 則可以明顯地降低機器的震動受荷狀況。 為了保護操作者免受機器震動危害，必須另外采行防護 措施，例如 ﹕ 做好電動工具和安裝工具的維修工作，手 掌要保持溫暖，安排好工作的流程。 處理對身體有危害的廢塵 使用本機器時可能會產生有害健康的廢塵。 接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的 廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物 塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢 塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可 能出現過敏現像和 / 或造成呼吸道疾病，癌症以及影響生 殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中 的程度而定。操作機器時必須使用合適而且合格的吸塵 裝備，以及佩戴個人的防護裝備，另外也要保持工作場 所的良好通風狀況。加工含石棉工件的工作必須交給專 業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的 混合物，都可能在特定狀況下產生自燃或者造成爆炸。 避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。 定時清倒集塵箱。注意工件制造商所提出的有關加工時 的注意事項，而且要兼顧貴國有關加工該工件的法規。

把轉向變換開關調整在中央的位置，以避免無意間開動 機器，例如搬運機器時。 超溫時電動工具會以短促的低功率脈衝運作。 此時要讓 電動工具空轉以方便冷卻。 安裝之前，必須清除傳動軸和夾頭的內錐柄上的油脂。 怠速時安裝件朝左旋轉，將安裝件頂壓在工件上時，轉 向會切換為右轉，抽出安裝件後轉向又會恢復為左轉。 如果是將機器固定在鑽架上操作，每經過 50 個工作小 時，便要將已經關閉但尚未冷卻的機器從鑽架上拆除並 旋轉 180°，這樣能夠促進機器的潤滑均勻。

請在工作溫度範圍 5°C – 45°C (41°F – 113°F) 內放和使 用電池，並只使用 FEIN 充電器給電池充電。充電開始 時，電池的溫度必須在電池工作溫度範圍內。 蓄電池的充電進度是以百分比的方式顯示，當電動工具 的馬達停止運轉時才能夠顯示充電實況。 在蓄電池即將進入過度放電的狀況時，機器的電子裝備

LED 指示燈 含意 措施 1–4 綠色 LED 電量現況的百

在某些特殊的工作狀況下， 例如加工金屬物料 時 , 可能在機器內部堆積大量的金屬廢塵。 因 此必須經常使用干燥無油的壓縮空氣， 從機器的通氣孔 吹除電動工具內部的廢塵。 與石棉接觸過的產品不允許寄送去維修。請按照當地有 關處理含石棉廢物的規定處理受石棉污染的產品。 從以下的網址 www.fein.com 可以找到本電動工具目前的

以下零件您可以根據需要自行更換 : 夾頭，輔助把手，安

有關本產品的保修條件，請參考購買國的相關法律規定。 此外 FEIN 還提供制造廠商的保修服務。有關保修的細 節，請向您的專業經銷商， FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。 在本使用說明書上提到的和標示的附件，並非全部包含 在電動工具的供貨範圍中。

CE 聲明僅對歐盟和 EFTA （歐洲自由貿易聯盟）的國家， 及針對歐盟或 EFTA 市場的產品有效。 當產品在歐盟市場 流通後， UKCA （英國合格評定標誌）商標即失效。 UKCA 聲明僅適用於英國市場 （英格蘭，威爾士和蘇格 蘭），及適用於針對英國市場的產品。 一旦產品進入英國 市場， CE 標誌便失效。 FEIN 公司單獨保證，本產品符合說明書末頁上所列出的

必須以符合環保要求的方式處理包裝材料和廢棄的電動

放空蓄電池的電並根據規定處理待廢棄的蓄電池。 如果蓄電池未完全放空電量， 為了安全的理由可以使用 膠帶貼住蓄電池的觸點 ，以防止發生短路。134
