| Tuotetyyppi | Langaton poraus- ja kierteityskone |
| Merkki | Fein |
| Malli | AGWP 10 Select |
| Nimellisjännite | 10,8 V |
| Akkutyyppi | Lithium-ion (Li-Ion) |
| Kuormitusnopeus (n₀) | 0 - 4000 tr/min |
| Porauskapasiteetti teräkseen (Fe) | 10 mm |
| Porauskapasiteetti alumiiniin (Al) | 12 mm |
| Porauskapasiteetti puuhun | 25 mm |
| Kierteityskapasiteetti | M6 - M10 |
| Paino EPTA-menettelyn 01 mukaan | 1,5 kg |
| Äänenpainetaso (LₚA) | 70 dB(A) |
| Äänenvoimakkuustaso (L_wA) | 81 dB(A) |
| Tärinäpäästöarvo (a_h,D) | 2,5 m/s² |
| Käyttölämpötila-alue (akku) | 5 °C – 45 °C |
| Päätoiminnot | Poraus, kuivakierteitys läpivientien ja umpireikien |
| Huolto ja puhdistus | Puhdista ilmanvaihtoaukot ei-metallisella työkalulla; puhalla kuivaa paineilmaa sisälle runsaassa käytössä |
| Turvallisuus | Lisäkahva, silmä- ja kuulosuojaus pakollinen, automaattinen pysäytys syväpurkauksen yhteydessä |
| Varaosat ja korjattavuus | Käyttäjän vaihdettavat osat: istukka, lisäkahva, akku. Osaluettelo osoitteessa www.fein.com |
| Takuu | Myyntimaan lainsäädännön mukainen; FEIN-valmistajan lisätakuu |
| Sertifikaatit | CE, UKCA, Yhdysvaltojen ja Kanadan sertifikaatit |
| Kierrätys | Hävitä tyhjentyneet akut kierrätyskeskuksessa; lajittele laite ympäristöohjeiden mukaan |
Usein kysytyt kysymykset - AGWP 10 Select Fein
Käyttäjien kysymyksiä aiheesta AGWP 10 Select Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi AGWP 10 Select - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. AGWP 10 Select merkiltä Fein.

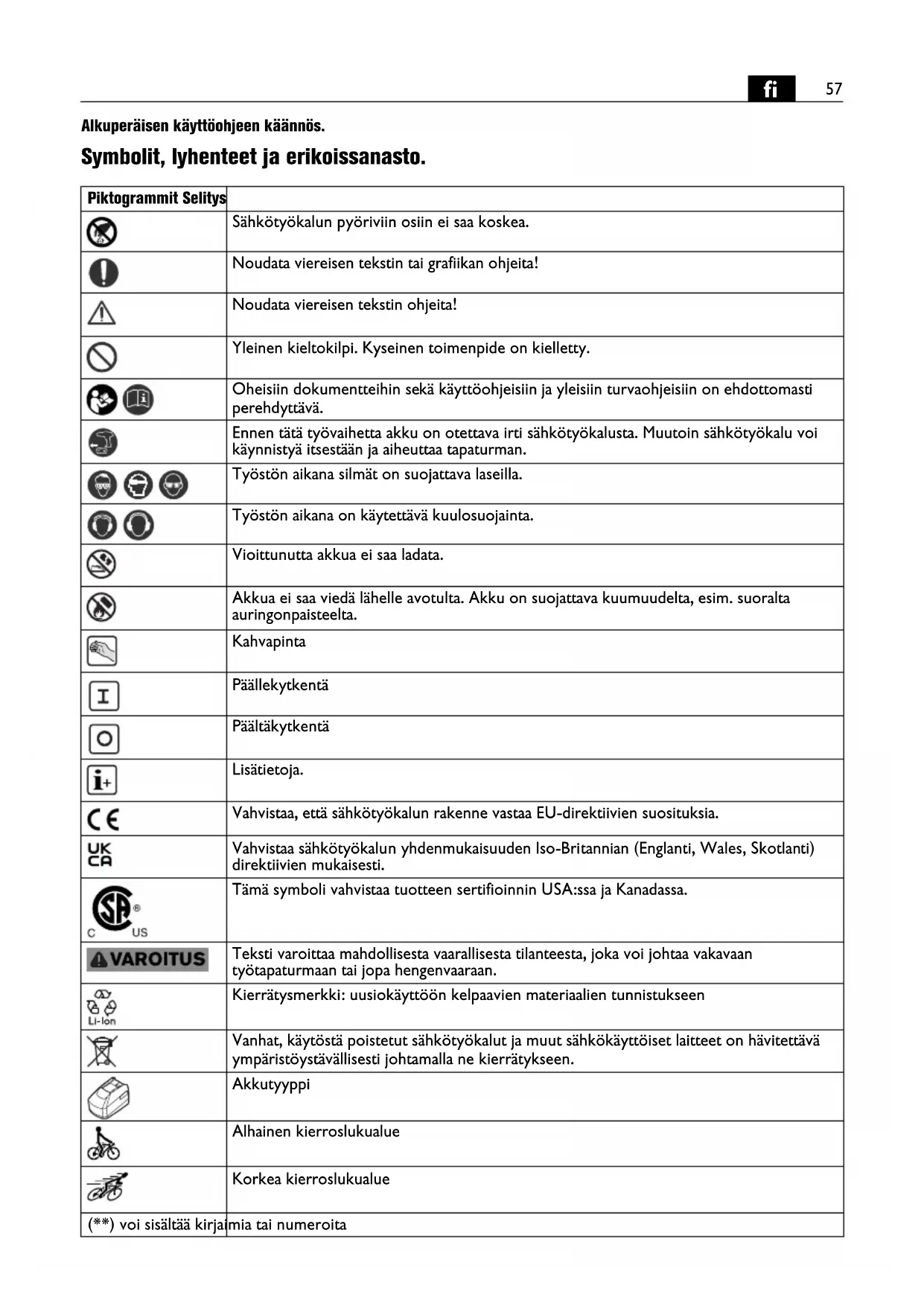

KÄYTTÖOHJE AGWP 10 Select Fein
Alkuperäisen käyttöohjeen käännös.
Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | |
 | Sähkötyökalun pyöriviin osiin ei saa koskea. |
 | Noudata viereisen tekstin tai grafiikan ohjeita! |
 | Noudata viereisen tekstin ohjeita! |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. |
 | Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. |
 | Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman. |
 | Työstön aikana silmät on suojattava laseilla. |
 | Työstön aikana on käytettävä kuulosuojainta. |
 | Vioittunutta akkua ei saa ladata. |
 | Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta auringonpaisteelta. |
 | Kahvapinta |
 | Päällekytkentä |
 | Päältäkytkentä |
 | Lisätietoja. |
 | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. |
 | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. |
 | Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. |
 | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. |
 | Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen |
 | Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. |
 | Akkutyyppi |
 | Alhainen kierroslukualue |
 | Korkea kierroslukualue |
| (**) voi sisältää kirjaimia tai numeroita | |
| Merkki Kansainvälinen yksikkö | Kansallinen yksikkö Selitys | ||
| UV V Tasajännite | --- | --- | |
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Joutokäyntinopeus |
| n_1R | /min, min ^-1 , rpm, r/min | min ^-1 | Kierrosluku kuormituksella (oikealle) |
| n_1L | /min, min ^-1 , rpm, r/min | min ^-1 | Kierrosluku kuormituksella (vasemmalle) |
| ∅ mm mm Pyöreän | kappaleen läpimitta | ||
| Fe | mm mm Poranterän läpimitta: teräs | ||
| AI | mm mm Poranterän läpimitta: alumiini | ||
| mm mm Poranterän läpimitta: puu | |||
| mm mm Kierretappi | |||
| d1 d2 | mm mm d | _1 = Aukko pora-akselilla d_2 = Poraistukan kiristysalue | |
| kg kg Paino vastaa EPTA-Procedure 01-tietoja | |||
| L_pA | dB dB Äänen painetaso | ||
| L_wA | dB dB Äänitaso | ||
| L_pCpeak | dB dB Äänen painetason huippuarvo | ||
| K... | Epävarmuustekijä | ||
| a | m/s ^2 | m/s ^2 | Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen) |
| a_h,D | m/s ^2 | m/s ^2 | Keskimääräinen tärinäarvo metalliin porattaessa |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin. Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
käsivarainen kierreleikkuri kierteiden tekoon läpimeneviin ja umpireikiin säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita ilman vesijäähdytystä.
Erityiset varotoimenpiteet.
Käytä laitteen mukana toimitettuja lisäkahvoja. Jos laite luiskahtaa otteesta, seurauksena voi olla tapaturma.
Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet töitä kohteissa, joissa työkalu saattaa osua raken-teissa piilossa oleviin sähköjohtoihin. Jos laite osuu jän-nitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.
Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.
Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.
Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.
Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.
Akkujen käyttö ja käsittely.
Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita:
Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seu- rauksena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyttää hengitysteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää ihoa.
Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.
Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.
Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.
Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.
Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.
Pidä akut poissa lasten ulottuvilta.
Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.
Käytä aina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli
koneessa käytetään vääräntyyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai räjähdyksen vaara.
Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.
Käsiin ja käsivarsiin kohdistuva tärinä
Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta.
Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.
Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kyt-ketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa täri-nätaso voi nousta selvästi koko työkohteessa.
Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuude- sta.
Terveydelle vaarallisten pölyjen käsittely
Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.
Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta.
Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.
Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.
Työstöohjeita.
Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon.
Sähkötyökalun ylikuumenemisen tunnistaa siitä, että sen impulssit ovat lyhyitä ja vajaatehoisia. Anna silloin työkalun jäähtyä käyttämällä sitä joutokäynnillä.
Ennen työkalun kiinnitystä käyttökarasta ja hammasistukan sisäkartiosta on poistettava rasva.
Joutokäynnillä vaihtotyökalu pyörii vasempaan, pyöri-missuunta vaihtuu oikealle, kun työkalu painetaan kiinni työkappaleeseen, ja vaihtuu taas vasemmalle, kun kone nostetaan irti.
Jos konetta käytetään telineessä, se on otettava irti teli- neestä 50 käyttötunnin välein (muista ensin katkaista virta), koneen on silloin oltava käyntilämmin ja se kää- netään 180°, jotta voiteluöljy jakaantuu tasaisesti koneen sisällä.
Akkujen asianmukainen käsittely.
Varastoi, lataa ja käytä akkua vain akun toimintalämpötila-alueella 5 °C – 45 °C (41 °F – 113 °F). Akun lämpötilan tulee lataustapahtuman alkaessa olla akun toimintalämpötila-alueella.
| LED-valo Merkitys Toimenpide | ||
| 1 – 4 vihreä LED | prosentuaalinen varaustila | Käyttötila |
| punainen jat-kuva valo | Akku on lähes tyhjä | Akku ladattava |
| punainen vilkkuvalo | Akku ei ole käyttövalmiu-dessa | Anna akun lämmetä käyttölämpötilaan ja lataa se sitten |
Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty.
Jos akun varaustila laskee liikaa, elektroninen valvonta-piiri pysäyttää moottorin automaattisesti.
Kunnossapito, huolto.
Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on
siksi hyvä puhdistaa sisältä säännöllisin välein puhalta-malla kuivaa, öljytöntä paineilmaa koneen ilmanvaihto-aukkoihin.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.
Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Seuraavat osat voi tarvittaessa vaihtaa itse: Kiinnitysistukka, lisäkahva, koneen vaihtotyökalut, akku
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.
EU-vastaavuus.
CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.
Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
