POWX4201 - Batteriladdare PowerPlus - Gratis bruksanvisning och manual

Produkttyp	Intelligent batteriladdare
Märke	PowerPlus
Modell	POWX4201
Nätspänning	220-240 V ~ 50 Hz
Max. nominell effekt	35 W
Utspänning	12 V DC
Max. utgående ström	2 A
Kompatibel batterikapacitet	3-60 Ah
Batterikapacitet underhållsläge	3-32 Ah (1 A max.)
Omgivningstemperatur	-20°C till 40°C
Huvudfunktioner	Automatisk laddning, vinterläge, underhållsläge, polvändningsskydd, kortslutningsskydd
LED-indikator	Laddningsstatus 25%, 50%, 75%, 100%; laddningsläge 12V; vinterläge; underhållsläge; fel (omvändning/kortslutning)
Kompatibla batterityper	Blybatteri 12V (våta, Ca/Ca, EFB, gel, AGM)
Avsedd användning	Endast inomhus, för motorfordon, fritidsfordon, gräsklippare
Vikt	Cirka 1 kg (uppskattning)
Mått (L x B x H)	Cirka 180 x 100 x 60 mm (uppskattning)
Underhåll och rengöring	Koppla ur före rengöring; använd torr trasa; utsätt inte för vatten
Säkerhet	Dubbel isolering (klass II); skydd mot kortslutning och polvändning
Reservdelar och reparerbarhet	Kontakta kundtjänst; reparation endast av kvalificerad personal
Allmän information	Mikroprocessorstyrd automatisk laddare; passar inte för litiumbatterier; använd inte som buffertströmförsörjning

Vanliga frågor - POWX4201 PowerPlus

Vilka typer av batterier kan jag ladda med PowerPlus POWX4201?

Laddaren POWX4201 är utformad för blybatterier 12V (våta, Ca/Ca, EFB, gel och AGM). Den passar inte för litiumbatterier eller icke laddningsbara batterier.

Hur vet jag om batteriet är fulladdat?

De fyra status-LED (A-D) lyser kontinuerligt när batteriet är laddat till 100%. Laddaren går sedan över till underhållsläge för att bibehålla laddningen.

Vad betyder blinkande LED-fel (H)?

Fel-LED blinkar vid onormal batterispänning (<3,5V eller >15V), omvänd polaritet eller kortslutning mellan polerna. Kontrollera anslutningarna och batteriets tillstånd.

Kan jag ladda ett fruset batteri?

Nej, ladda aldrig ett fruset batteri. Det kan orsaka skada och säkerhetsrisker. Vänta tills batteriet har tinat och nått rumstemperatur.

Kan laddaren användas utomhus?

Nej, laddaren POWX4201 är avsedd för endast inomhusbruk. Utsätt den inte för regn, fukt eller extrema temperaturer.

Vilken är den maximala rekommenderade batterikapaciteten?

Laddaren stöder batterier på 3 till 60 Ah. I underhållsläge (1A max.) är kapaciteten begränsad till 32 Ah.

Hur beräknar jag ungefärlig laddningstid?

För ett helt urladdat batteri är laddningstiden till 80% ungefär: kapacitet (Ah) / laddström (A). Standard laddström är 2A. Exempel: batteri 60 Ah -> 60/2 = 30 timmar.

Vad gör jag om laddningen stannar efter några minuter?

Det indikerar att batteriet har en mycket låg kapacitet och troligen måste bytas ut. Laddaren detekterar ett defekt eller icke laddningsbart batteri.

Kan jag använda laddaren till ett bilbatteri på vintern?

Ja, använd vinterläge (F) för omgivningstemperaturer mellan -20°C och 5°C. Detta läge justerar laddspänningen för kalla förhållanden.

Hur underhåller jag laddaren POWX4201?

Koppla alltid ur laddaren före rengöring. Använd en torr trasa för att torka av enheten. Använd aldrig vatten eller kemikalier. Kontrollera nätkabeln regelbundet.

BRUKSANVISNING POWX4201 PowerPlus

produkt: Smart lader

merke: POWERplus

modell: POWX4201

1 AVSEDD ANVÄNDNING 2
2 BESKRIVNING (FIG. A) 2
3 FÖRPACKNINGSINNEHÅLL 2
4 SYMBOLER....2
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG....3
5.1 Arbetsplatsen....3
5.2 Elektrisk säkerhet....3
5.3 Personlig säkerhet....3
5.4 Användning och skötsel av elektriska verktyg....4
5.5 Service....4
6 EXTRA SÄKERHETSFÖRESKRIFTER 4
6.1 Laddare 4
7 ANVÄNDNING 5
7.1 Automatisk laddning ....5
7.2 Förklaring av symbolerna (Fig. 1)....5
7.3 Laddningsinställningar 5
7.4 Laddning av batteriet....5
7.5 Beräkning av laddningstiden (Fig. 2)....6
7.6 Fel-LED (H) 6
7.7 Slutför laddning av batteriet 6
8 TEKNISKA DATA 6
9 MILJÖHÄNSYN....7
10 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE......7

SMART BATTERILADDARE 35 W / 2 A / 60 AH POWX4201

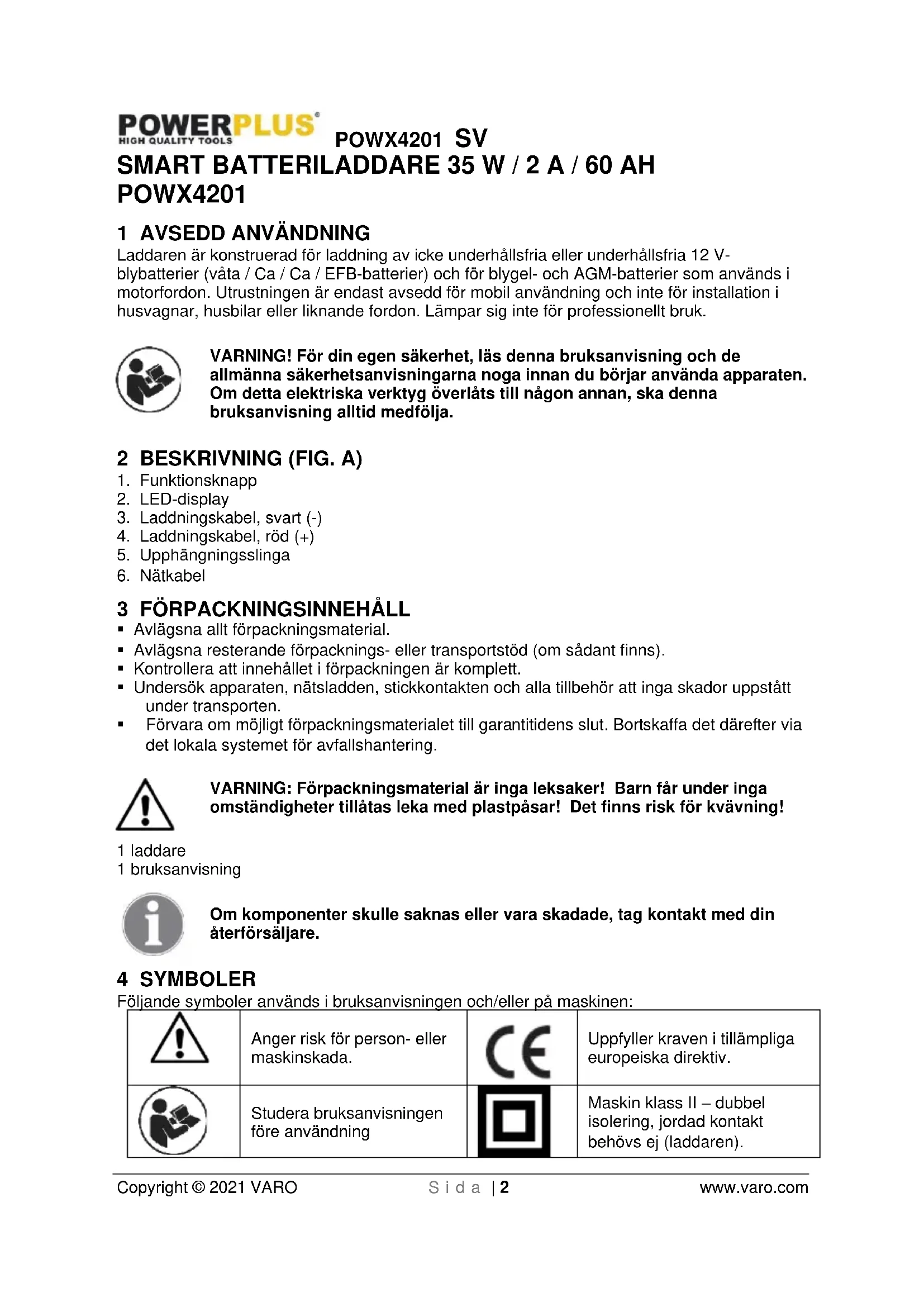

1 AVSEDD ANVÄNDNING

Laddaren är konstruerad för laddning av icke underhållsfria eller underhållsfria 12 V-blybatterier (våta / Ca / Ca / EFB-batterier) och för blygel- och AGM-batterier som används i motorfordon. Utrustningen är endast avsedd för mobil användning och inte för installation i husvagnar, husbilar eller liknande fordon. Lämpar sig inte för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Uppfyller kraven i tillämpliga europeiska direktiv.
	Studera bruksanvisningen före användning		Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren).

Batteripack och laddare endast för inomhusbruk.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.
• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.
• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

POWX4201 SV

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktvget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 EXTRA SÄKERHETSFÖRESKRIFTER

6.1 Laddare

• Försök aldrig att ladda icke-uppladdningsbara batterier.
• Låt omedelbart byta ut defekta sladdar.
• Laddaren får inte utsättas för vatten eller fukt.
  ■ Laddaren får inte öppnas.
• Försök inte sticka in något i laddaren.
  ■ Laddaren är uteslutande avsedd för användning inomhus.
• Utrustningen får inte användas för att ladda uppladdningsbara litiumjärnfosfatbatterier eller andra uppladdningsbara litiumbatterier.
• Utrustningen kan inte användas som buffertströmförsörjning, t.ex. när man byter batteri.

7 ANVÄNDNING

Innan utrustningen ansluts till strömförsörjningen, se till att data på specifikationsetiketten är identiska med matningsspänningen.

WARNING: Ladda inte frysta batterier.

7.1 Automatisk laddning

Laddaren är en mikroprocessorstyrd automatisk laddare, dvs den är speciellt lämplig för laddning av underhållsfria batterier och för långtidsladdning och underhållsladdning av batterier som inte används konstant, t.ex. för klassiska bilar, fritidsfordon, gräsklippartraktorer och liknande. Den integrerade mikroprocessorn möjliggör laddning i flera steg. Det sista laddningssteget, underhållsladdning, håller batterikapaciteten på 95–100% och håller därför batteriet fulladdat hela tiden. Laddningen behöver inte övervakas. Lämna dock inte batteriet utan uppsikt om det laddas under en längre tid, så att det kan kopplas bort från elnätet i händelse av fel i laddaren.

7.2 Förklaring av symbolerna (Fig. 1)

■ A Batteriladdningsstatus: 25%
■ B Batteriladdningsstatus: 50%
■ C Batteriladdningsstatus: 75%
■ D Batteriladdningsstatus: 100%

E Laddning av ett 12 V-batteri (blybatteri, AGM-batteri eller GEL-batteri).
- F Laddning av ett 12 V-batteri (blybatteri, AGM-batteri eller GEL-batteri) i vinterläge med en omgivningstemperatur på - 20 °C till 5 °C.
- G Laddning av ett 12 V-batteri (blybatteri, AGM-batteri eller GEL-batteri) i laddningsunderhållsläge med 1 A laddningsström.
- H Klämmorna är felaktigt anslutna (omvänd polaritet) eller det finns en kortslutning.

7.3 Laddningsinställningar

• Tryck på funktionsknappen (1) för att ställa in laddningsfunktionerna 12 V (E) och 12 V vinterläge (F).
• För batterier med låg kapacitet eller för underhållsladdning av säsongsbatterier kan man använda läget "Underhåll" med reducerad maximal laddningsström. En av lysdioderna tänds i enlighet med de inställningar som valts (E-G).

• Lossa eller ta bort batteripropparna (om sådana finns) från batteriet.
• Kontrollera syranivån i batteriet. Fyll vid behov på batteriet med destillerat vatten (om möjligt). Batterisyra är aggressiv. Skölj eventuella syrastänk noggrant med rikligt med vatten och sök läkare vid behov.
• Anslut först den röda laddningskabeln till batteriets pluspol.
• Anslut sedan den svarta laddningskabeln till karossen på fordonet på säkert avständ från batteriet och bensinröret.
• Varning! Under normala omständigheter är den negativa batteripolen ansluten till karossen och man kan fortsätta enligt beskrivningen ovan. I undantagsfall är det möjligt att den positiva batteripolen är ansluten till karossen (positiv jordning). Anslut i så fall den svarta laddarkabeln till minuspolen på batteriet och den röda laddarkabeln till karossen på en punkt på säkert avständ från batteriet och bensinröret.
• När batteriet har anslutits till laddaren kan man ansluta laddaren till ett uttag. Alla lysdioder blinkar en kort stund. Sedan kommer lysdioden (E) att lysa kontinuerligt så snart batteriets laddningsstatus indikerats. Man kan nu ändra laddningsinställningarna. Lysdioderna (A-D) blinkar i följd tills batteriet är fulladdat (förutsatt att det inte är defekt). När batteriet är fulladdat lyser lysdioderna A-D kontinuerligt.

POWX4201 SV

• Om endast lysdioden (E) blinkar betyder det att även om laddaren är ansluten till uttaget är den inte ansluten till batteriet.
• Viktigt! Vid laddningen kan skapas farlig explosiv gas och därför bör man undvika gnistbildning och öppen eld medan batteriet laddas. Det finns en explosionsrisk! Det är viktigt att man ventilerar utrymmena väl.
• Om laddaren visar "Batteriet fulladdat" efter bara några minuter indikerar detta att batterikapaciteten är låg. Batteriet måste bytas ut.

7.5 Beräkning av laddningstiden (Fig. 2)

Laddningstiden beror av batteriets laddningsstatus. Om batteriet är helt urladdat, kan den ungefärliga laddningstiden upp till det att batteriet är ca. 80% laddat, beräknas med följande formel:

$$ \text { Laddninstid (tim.) } = \frac {\text { Batterikapacitet i Ah }}{\text { Laddningsström (A) }} $$

Laddningsströmmen bör vara 1/10 till 1/6 av batterikapaciteten.

7.6 Fel-LED (H)

• Fel-lysdioden blinkar i följande fall:
• Om batteriets spänning är lägre än 3,5 V eller högre än 15 V. Batteriet är antingen olämpligt för laddning eller är det defekt. Det är också möjligt att andra batterifel eller defekter kan innebära att batteriet inte kan laddas.
• Om polklämmorna är anslutna till batteripolerna med fel polaritet. Skyddet mot ombytta polklämmor säkerställer att batteriet och laddaren inte skadas. Ta bort laddaren från batteriet och starta laddningsprocessen från början igen.
• Om det finns en kortslutning mellan de två anslutningsklämmorna (klämmornas metalldelar kommer i kontakt med varandra). Skyddet mot kortslutning säkerställer att batteriet och laddaren inte skadas.

7.7 Slutför laddning av batteriet

• Dra kontakten ur uttaget.
• Koppla först bort den svarta laddningskabeln från karossen.
• Koppla sedan bort den röda laddningskabeln från batteriets pluspol.
• Viktigt! Vid positiv jordning, koppla först bort den röda laddningskabeln från karossen och sedan den svarta laddningskabeln från batteriet.
• Skruva eller skjut tillbaka batteripropparna på plats (om sådana finns).
• Viktigt! Om nätkontakten dras ur men laddningskablarna fortfarande är anslutna till batteriet, kommer laddaren att dra en svag ström från batteriet. Vi rekommenderar därför att man alltid tar bort laddaren helt från batteriet när den inte används.

8 TEKNISKA DATA

Typ	POWX4201
Nätspänning	220-240 V ~50 Hz
Max. effekt	35 W
Nominell utspänning	12 V DC
Max. nominell utström	2 A
Omgivningstemperatur	-20 °C – 40 °C
Batterikapacitet	3-60 Ah
Batterikapacitet "underhållsläge" (max. 1 A)	3-32 Ah

9 MILJÖHÄNSYN

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser.

Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.

10 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO-Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar härmed att,

Produkt: Smart laddare

Varumärke: POWERplus

Modell: POWX4201

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2014/30/EU

2014/35/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN60335-1 : 2012

EN60335-2-29 : 2004

EN55014-1:2017

EN55014-2 : 2015

EN61000-3-2:2014

EN61000-3-3:2013

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Philippe Vankerkhove

Tillämpningsansvarig - Registrerings- och regelfrågor

Lier, 27/11/2020
