Тип продукт	Интелигентно зарядно устройство за батерии
Марка	PowerPlus
Модел	POWX4201
Мрежово захранване	220-240 V ~ 50 Hz
Макс. номинална мощност	35 W
Изходно напрежение	12 V DC
Макс. изходен ток	2 A
Съвместим капацитет на батерията	3-60 Ah
Капацитет на батерията в режим на поддръжка	3-32 Ah (макс. 1 A)
Работна температура	-20°C до 40°C
Основни функции	Автоматично зареждане, зимен режим, режим на поддръжка, защита от обратна полярност, защита от късо съединение
LED индикатор	Състояние на зареждане 25%, 50%, 75%, 100%; режим на зареждане 12V; зимен режим; режим на поддръжка; грешка (обратна полярност/късо съединение)
Съвместими типове батерии	Оловно-киселинни 12V (мокри, Ca/Ca, EFB, гел, AGM)
Предназначение	Само за вътрешна употреба, за моторни превозни средства, развлекателни превозни средства, косачки
Тегло	Приблизително 1 kg (приблизително)
Размери (Д x Ш x В)	Приблизително 180 x 100 x 60 mm (приблизително)
Поддръжка и почистване	Изключете от захранването преди почистване; използвайте суха кърпа; не излагайте на вода
Безопасност	Двойна изолация (клас II); защита от късо съединение и обратна полярност
Резервни части и ремонтопригодност	Свържете се с центъра за следпродажбено обслужване; ремонт само от квалифициран персонал
Обща информация	Автоматично зарядно устройство с микропроцесор; не е подходящо за литиеви батерии; не използвайте като буферно захранване

Често задавани въпроси - POWX4201 PowerPlus

Какви типове батерии мога да зареждам с PowerPlus POWX4201?

Зарядното устройство POWX4201 е предназначено за оловно-киселинни 12V батерии (мокри, Ca/Ca, EFB, гел и AGM). Не е подходящо за литиеви или незареждащи се батерии.

Как да разбера дали батерията е напълно заредена?

Четирите LED индикатора за състояние (A-D) светят непрекъснато, когато батерията е заредена до 100%. След това зарядното устройство преминава в режим на поддръжка, за да поддържа заряда.

Какво означава мигането на LED индикатора за грешка (H)?

LED индикаторът за грешка мига при необичайно напрежение на батерията (<3,5V или >15V), обратна полярност или късо съединение между клемите. Проверете връзките и състоянието на батерията.

Мога ли да зареждам замръзнала батерия?

Не, никога не зареждайте замръзнала батерия. Това може да причини повреди и рискове за безопасността. Изчакайте батерията да се размрази и да достигне стайна температура.

Може ли зарядното устройство да се използва на открито?

Не, зарядното устройство POWX4201 е предназначено само за вътрешна употреба. Не го излагайте на дъжд, влага или екстремни температури.

Какъв е максималният препоръчителен капацитет на батерията?

Зарядното устройство поддържа батерии от 3 до 60 Ah. В режим на поддръжка (макс. 1А) капацитетът е ограничен до 32 Ah.

Как да изчисля приблизителното време за зареждане?

За напълно разредена батерия времето за зареждане до 80% е приблизително: капацитет (Ah) / ток на зареждане (A). Токът на зареждане по подразбиране е 2А. Пример: батерия 60 Ah -> 60/2 = 30 часа.

Какво да направя, ако зареждането спре след няколко минути?

Това показва, че батерията има много нисък капацитет и вероятно трябва да бъде заменена. Зарядното устройство открива дефектна или незареждаща се батерия.

Мога ли да използвам зарядното устройство за автомобилна батерия през зимата?

Да, използвайте зимен режим (F) за работни температури между -20°C и 5°C. Този режим коригира напрежението на зареждане за студени условия.

Как да поддържам зарядното устройство POWX4201?

Винаги изключвайте зарядното устройство преди почистване. Използвайте суха кърпа за избърсване на устройството. Никога не използвайте вода или химикали. Редовно проверявайте захранващия кабел.

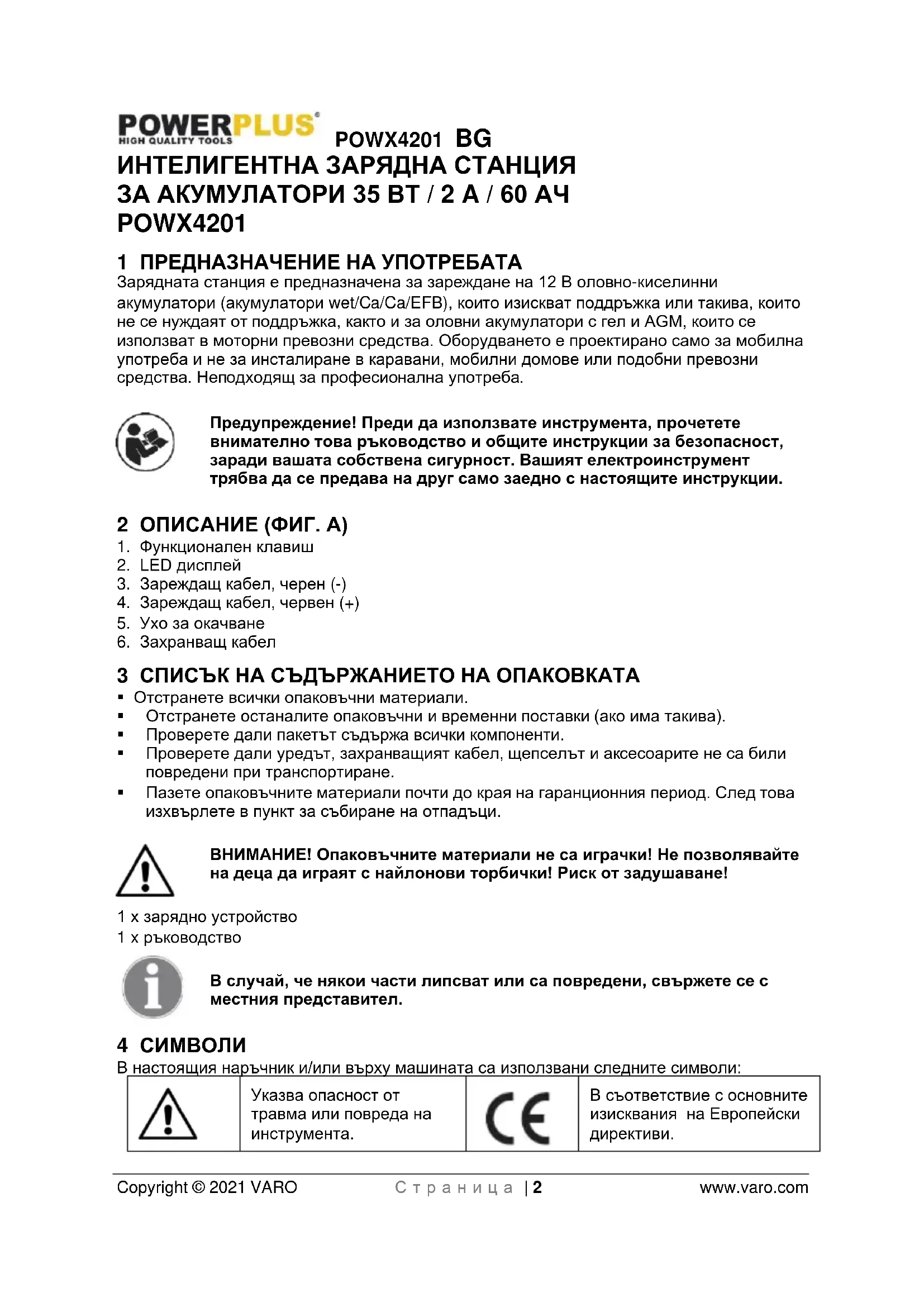

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX4201 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА....2
2 ОПИСАНИЕ (ФИГ. А) 2
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....2
4 СИМВОЛИ 2
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА МЕХАНИЗИРАНИ ИНСТРУМЕНТИ .... 3
5.1 Работна зона ....3
5.2 Електрическа безопасност .... 3
5.3 Лична безопасност....4
5.4 Използване и грижи за механизирания инструмент ....4
5.5 Сервизно обслужване....5
6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ......5
6.1 Зарядни устройства....5
7 РАБОТА....5
7.1 Автоматично зареждане ....5
7.2 Обяснение на символите (фиг. 1)....5
7.3 Настройки на зареждане....6
7.4 Зареждане на акумулатор....6
7.5 Калкулиране на времето за зареждане (фиг. 2)......6
7.6 Светодиод за грешка (H) 7
7.7 Завършване на зареждането на акумулатора....7
8 ТЕХНИЧЕСКИ ДАННИ ....7
9 ОКОЛНА СРЕДА....7
10 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ 8

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Зарядната станция е предназначена за зареждане на 12 В оловно-киселинни акумулатори (акумулатори wet/Ca/Ca/EFB), които изискват поддръжка или такива, които не се нуждаят от поддръжка, както и за оловни акумулатори с гел и AGM, които се използват в моторни превозни средства. Оборудването е проектирано само за мобилна употреба и не за инсталиране в каравани, мобилни домове или подобни превозни средства. Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

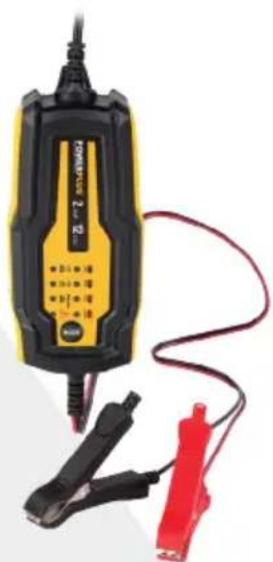

2 ОПИСАНИЕ (ФИГ. А)

1. Функционален клавиш
2. LED дисплей
3. Зареждащ кабел, черен (-)
4. Зареждащ кабел, червен (+)
5. Ухо за окачване
6. Захранващ кабел

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x зарядно устройство
1 x ръководство

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с основните изисквания на Европейски директиви.

реди да използвате машината, прочетете ръководството.

Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим (само за зарядното устройство).

Използвайте акумулаторната акумулатор и зарядното устройство само в затворени помещения.

Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "механизиран инструмент" в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на акумулатори (без кабел) механизиран инструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с механизирани инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Механизираните инструменти създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.

■ Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности
- Щепселите на механизираните инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените механизирани инструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
- Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.
- Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
- Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване на открито. Използването на такъв кабел намалява риска от електрически удар.
- Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите механизирания инструмент, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от механизирания инструмент. Широките дрехи, бижутата или дългата коса, могат да се захванат в движешите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събране на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха:

5.4 Използване и грижи за механизирания инструмент

• Не очаквайте от механизирания инструмент повече, отколкото той може да извърши. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, при условията , за които е конструиран.
• Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Механизиран инструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизираните инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.
• Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции, да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизирания инструмент. Ако механизираният инструмент се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.
• Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

- Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

■ Не се опитвайте да зареждате непрезареждащи се акумулатори.

■ Ако кабелите са дефектни, заменете ги веднага.

▪ Не излагайте на въздействието на вода.

- Зарядното устройство е предназначено само за работа на закрито.

- Оборудването не трябва да бъде използвано за зареждане на презареждащи се акумулатори с литиево-железен фосфат или други литиеви презареждащи се акумулатори.

- Оборудването не може да бъде използвано като буферно захранване, примерно докато сменяте акумулатор.

7 РАБОТА

Преди да свържете оборудването към захранването, уверете се, че данните от етикета със спецификации са идентични със захранващото напрежение.

ПРЕДУПРЕЖДЕНИЕ: не зареждайте замръзнали акумулатори.

7.1 Автоматично зареждане

Зарядната станция е микропроцесорно управлявано автоматично зарядно устройство, т.е. подходяща е в частност за зареждане на необслужваеми акумулатори и за дългосрочно зареждане и поддържащо зареждане на акумулатори, които не са в постоянна употреба, примерно на класически автомобили, превозни средства за одих, трактори за трева и други подобни. Вграденият микропроцесор позволява зареждане в няколко стъпки. Последната стъпка на зареждане, поддържащо зареждане, поддържа капацитета на акумулатора на 95 – 100% и поради това държи акумулатора напълно зареден по всяко време. Операцията по зареждане не е необходимо да бъде наблюдавана. Въпреки това не оставяйте акумулатора без надзор, ако го зареждате за продължителен период от време, за да може да го разедините от захранването в случай на повреда в зарядната станция.

7.2 Обяснение на символите (фиг. 1)

▪ А Състояние на зареждане на акумулатора: 25%

■ В Състояние на зареждане на акумулатора: 50%

■ С Състояние на зареждане на акумулатора: 75%

■ D Състояние на зареждане на акумулатора: 100%

- Е Зареждане на акумулатор 12 В (оловно-киселинен акумулатор, AGM акумулатор и GEL акумулатор).

- F Зареждане на акумулатор 12 В (оловно-киселинен акумулатор, AGM акумулатор и GEL акумулатор) в зимен режим при температура на околната среда – 20 °C до 5 °C.

- G Зареждане на акумулатор 12 В (оловно-киселинен акумулатор, AGM акумулатор и GEL акумулатор) в режим поддържащо зареждане с 1 А ток на зареждане.

■ Н Клемите са грешно свързани (обърната полярност) или има късо съединение.

7.3 Настройки на зареждане

• Натиснете бутон Mode (режим) за да може да зададете функциите за зареждане 12 В (Е) и 12 В зимен режим (F).
• За акумулатори с нисък капацитет или за поддържащо зареждане на сезонни акумулатори, може да използвате режим "Maintain" (поддръжка) с намален максимален ток на зареждане. Един от светодиодите ще светне в съответствие с настройките, които сте избрали (E-G).

7.4 Зареждане на акумулатор

• Освободете или премахнете капачките на акумулатора (ако са поставени).
• Проверете нивото на киселина в акумулатора. При необходимост допълнете акумулатора с дестилирана вода (ако е възможно). Киселината в акумулатора е агресивна. Изплакнете всички киселинни пръски внимателно с много вода и потърсете медицинска помощ ако е необходимо.

- Първо свържете червения зареждащ кабел към положителния полюс на акумулатора.

- След това свържете черния зареждащ кабел към каросерията на превозното средство, далеч от акумулатора или горивната тръба.

- Предупреждение! При нормални обстоятелства отрицателният полюс на акумулатора е свързан към каросерията и може да продължите, както е описано погоре. При изключителни случаи е възможно положителният полюс на акумулатора да е свързан към каросерията (положително заземяване). В този случай свържете черния зареждащ кабел към отрицателния полюс на акумулатора. След това свържете червения зареждащ кабел към каросерията на място далеч от акумулатора и горивната тръба.

- След като акумулаторът е била свързан към зарядното устройство, може да свържете зарядната станция към контакт. Всички светодиоди ще светнат за кратък период от време. След това светодиод (E) ще светне продължително, веднага след като се покаже статута на зареждане на акумулатора. Сега може да промените настройките за зареждане. Светодиодите (A-D) ще светят последователно, докато акумулатора се зареди напълно (при условие, че не е дефектна). Когато акумулаторът е напълно зареден, светодиодите A-D ще светят без прекъсване.

- Ако светодиодът само мига (Е), това означава, че въпреки че зарядната станция е свързана към контакт, тя не е свързана към акумулатора.

- Важно! Зареждането може да създаде опасен експлозивен газ и поради това трябва да избегнете образуването на искри и открит пламът, докато акумулаторът се зарежда. Има риск от експлозия! Изключително важно е да проветрите добре помещението.

- Ако зарядната станция показва "Battery fully charged" (напълно зареден акумулатор), само след няколко минути, това е индикация, че капацитетът на акумулатора е нисък. Необходима е подмяна на акумулатора.

7.5 Калкулиране на времето за зареждане (фиг. 2)

Времето за зареждане зависи от състоянието на заряда в акумулатора. Ако акумулаторът е напълно разреден, приблизителното време за зареждане, до около 80% заряд, може да бъде калкулирано използвайки следната формула:

Време за зареждане / час = Капацитет на акумулатора в AhАмп. (ток на зареждане)

Токът на зареждане трябва да бъде 1/10 до 1/6 от капацитета на акумулатора.

7.6 Светодиод за грешка (H)

Светодиодът за грешка ще започне да мига в следните случаи:

• Ако напрежението на акумулатора е по-малко от 3,5 В или повече от 15 В, акумулаторът е или неподходящ за зареждане или е дефектен. Възможно е също други грешки или повреди в акумулатора да значат, че акумулаторът не може да бъде зареден.
• Ако клемите на клампите са свързани към клемите на акумулатора с грешна полярност, защитата срещу обърати полюси осигурява, че акумулаторът и зарядното няма да бъдат повредени. Извадете зарядното устройство от акумулатора и стартирайте отново процеса по зареждане от начало.
• Ако има късо съединение, между две клеми на клампите (металните части на клампите влязат в контакт една с друга). Защитата срещу късо напрежение осигурява, че акумулаторът и зарядното няма да бъдат повредени.

7.7 Завършване на зареждането на акумулатора

• Издърпайте щепсела от контакта.
  ■ Първо разединете черния зареждащ кабел от каросерията.
• След това разединете червения зареждащ кабел от положителния полюс на акумулатора.
• Важно! В случай на положително заземяване, първо разединете червения зареждащ кабел от каросерията и след това черния зареждащ кабел от акумулатора.

- Завийте или натиснете капачките на акумулатора обратно на позиция (ако има такива).

- Важно! Ако щепсельт към мрежовото захранване е изваден, но кабелите на зарядното са все още свързани към акумулатора, зарядната станция ще изтегля малко количество електричество от акумулатора. Затова препоръчваме винаги напълно да премахвате зарядната станция от акумулатора, когато не се използва.

8 ТЕХНИЧЕСКИ ДАННИ

Тип	POWX4201
Мрежово напрежение	220 - 240 В ~ 50 Гц
Макс. мощност	35 Вт
Номинално изходно напрежение	12 В DC
Макс номинален изходен ток	2 А
Температура на околната среда	-20 °C – 40 °C
Капацитет на акумулатора	3-60 Ач
Капацитет на акумулатора „режим поддръжка“ (макс. 1 А)	3-32 Ач

9 ОКОЛНА СРЕДА

Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.

Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2014/30/EU

2014/35/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN60335-1:2012

EN60335-2-29:2004

EN55014-1:2017

EN55014-2:2015

EN61000-3-2 : 2014

EN61000-3-3 : 2013

Съхранител на техническата документация: Филип Ванкерхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Philippe Vankerkhove

Регулационни въпроси – мениджър по съответствията

Lier, 27/11/2020
