| Tipo de produto | Carregador de baterias inteligente |
| Marca | PowerPlus |
| Modelo | POWX4201 |
| Alimentação da rede | 220-240 V ~ 50 Hz |
| Potência nominal máxima | 35 W |
| Tensão de saída | 12 V CC |
| Corrente de saída máxima | 2 A |
| Capacidade de bateria compatível | 3-60 Ah |
| Capacidade da bateria modo manutenção | 3-32 Ah (1 A max.) |
| Temperatura ambiente | -20°C a 40°C |
| Funções principais | Carga automática, modo inverno, modo manutenção, proteção inversão de polaridade, proteção curto-circuito |
| Indicador LED | Estado de carga 25%, 50%, 75%, 100%; modo carga 12V; modo inverno; modo manutenção; erro (inversão/curto-circuito) |
| Tipos de baterias compatíveis | Chumbo-ácido 12V (úmidas, Ca/Ca, EFB, gel, AGM) |
| Uso previsto | Apenas interior, para veículos motorizados, lazer, cortadores de grama |
| Peso | Aproximadamente 1 kg (estimativa) |
| Dimensões (C x L x A) | Aproximadamente 180 x 100 x 60 mm (estimativa) |
| Manutenção e limpeza | Desconectar antes de limpar; usar um pano seco; não expor à água |
| Segurança | Isolamento duplo (classe II); proteção contra curtos-circuitos e inversão de polaridade |
| Peças sobressalentes e reparabilidade | Contatar o serviço pós-venda; reparo apenas por pessoal qualificado |
| Informações gerais | Carregador automático com microprocessador; não adequado para baterias de lítio; não usar como fonte de alimentação tampão |
Perguntas frequentes - POWX4201 PowerPlus
Perguntas dos utilizadores sobre POWX4201 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Carregador de pilhas em formato PDF gratuitamente! Encontre o seu manual POWX4201 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX4201 da marca PowerPlus.
MANUAL DE UTILIZADOR POWX4201 PowerPlus
1 UTILIZAÇÃO PREVISTA....2
2 DESCRÊNCIA (FIG. A) 2
3 LISTA DE CONTEÚDO DA EMBALAGEM....2
4 SÍMBOLOS....2
5 PROCEDIMENTOS GERAIS DE SEGURANÇA....3
5.1 Área de trabalho....3
5.2 Segurança elétrica....3
5.3 Segurança pessoal....3
5.4 Manuseamento e emprego de ferramentas elétricas com precaução......4
5.5 Assistência técnica 4
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS......5
6.1 Carregadores....5
7 OPERAÇÃO ....5
7.1 Carregamento automático....5
7.2 Explicação dos símbolos (Fig. 1)....5
7.3 Configurações de carga....5
7.4 Carregar a bateria....6
7.5 Calcular o tempo de carga (Fig. 2)....6
7.6 LED de erro (H) 6
7.7 Concluir a carga da bateria....6
8 DADOS TÉCNICOS 7
9 MEIO-AMBIENTE....7
10 DECLARAÇÃO DE CONFORMIDADE 8

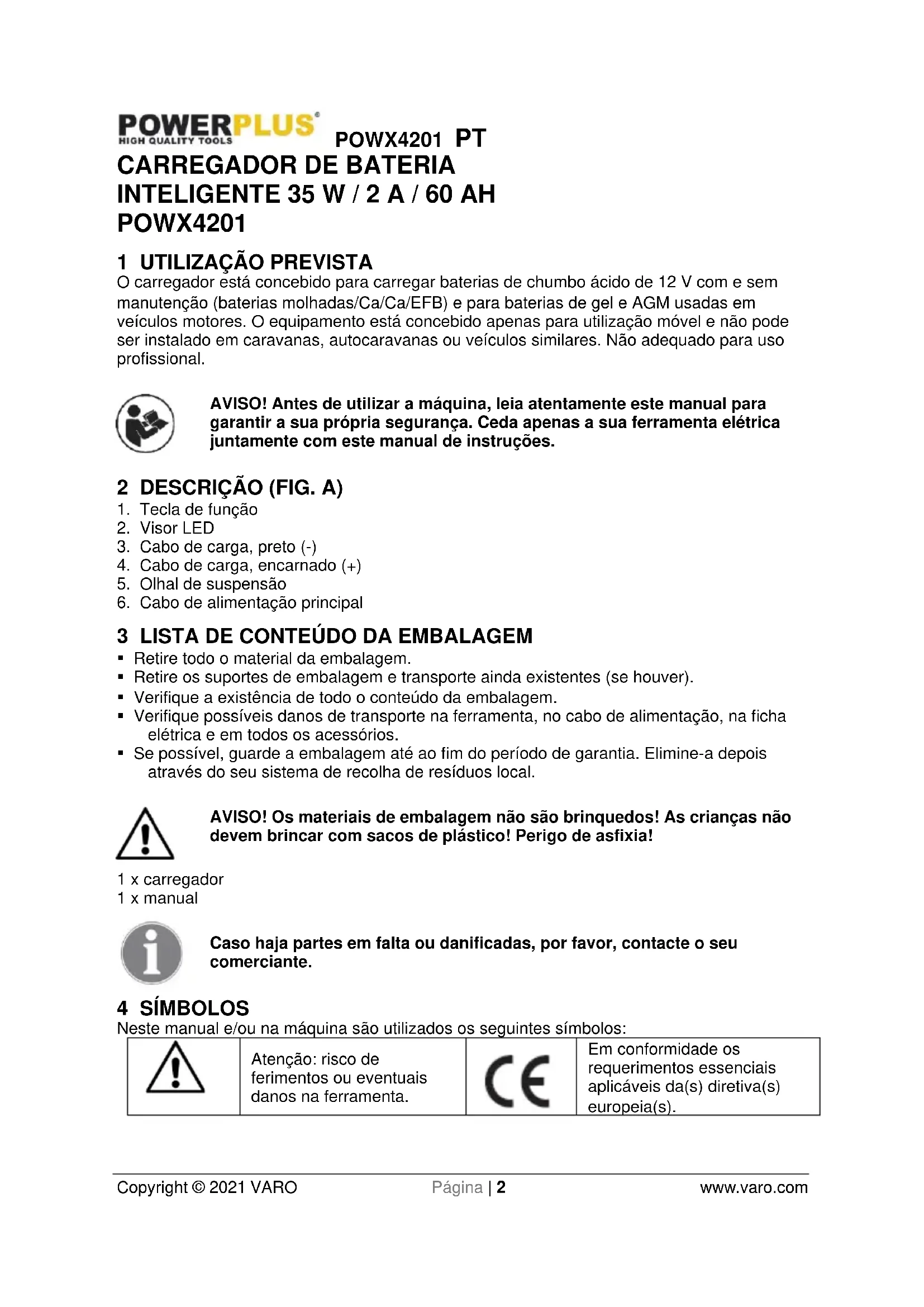

CARREGADOR DE BATERIA INTELIGENTE 35 W / 2 A / 60 AH POWX4201
1 UTILIZAÇÃO PREVISTA
O carregador está concebido para carregar baterias de chumbo ácido de 12 V com e sem manutenção (baterias molhadas/Ca/Ca/EFB) e para baterias de gel e AGM usadas em veículos motores. O equipamento está concebido apenas para utilização móvel e não pode ser instalado em caravanas, autocaravanas ou veículos similares. Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
- Tecla de função
- Visor LED
- Cabo de carga, preto (-)
- Cabo de carga, encarnado (+)
- Olhal de suspensão
- Cabo de alimentação principal
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x carregador
1 x manual
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). | |
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra (apenas para carregador). |
 | Use bateria e carregador apenas em salas fechadas. | ||
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referencia futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
- Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
POWX4201 PT
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS
6.1 Carregadores
- Nunca tente carregar baterias não recarregáveis.
- Substitua imediatamente cabos com defeito.
- Não exponha à água.
- Não abra o carregador.
- Não teste o carregador.
- O carregador destina-se unicamente a uso no interior.
- O equipamento não pode ser usado para carregar baterias recarregáveis de fosfato de ferro-lítio ou outras baterias recarregáveis de lítio.
- O equipamento não pode ser usado como fonte de alimentação buffer, por exemplo, durante a mudança da bateria.
7 OPERAÇÃO
Antes de ligar o equipamento à tomada certifique-se de que os dados na placa de características correspondem à tensão da corrente.
AVISO: não carregue baterias congeladas.
7.1 Carregamento automático
O carregador é um carregador automático controlado por microprocessador, ou seja, é particularmente adequado para carregar baterias sem manutenção e para cargas prolongadas e cargas de manutenção de baterias que não estão em constante utilização, por exemplo, para carros clássicos, veículos recreativos, tratores para relva e similares. O microprocessador integrado permite a carga em diversos passos. O passo de carga final, a carga de manutenção, mantém a capacidade da bateria a 95-100% e, assim, mantém a bateria sempre totalmente carregada. A operação de carga não tem de ser monitorizada. No entanto, não abandone a bateria se a carregar por um longo período de tempo, para que possa desligar a ficha da tomada caso ocorra uma falha no carregador.
7.2 Explicação dos símbolos (Fig. 1)
- A Estado de carga da bateria: 25%
■ B Estado de carga da bateria: 50%
■ C Estado de carga da bateria: 75%
■ D Estado de carga da bateria: 100% - E Carregar uma bateria de 12 V (bateria de chumbo ácido, bateria AGM e bateria de GEL)
- F Carregar uma bateria de 12 V (bateria de chumbo ácido, bateria AGM e bateria de GEL) em modo de inverno com uma temperatura ambiente de – 20 °C to 5 °C.
- G Carregar uma bateria de 12 V (bateria de chumbo ácido, bateria AGM e bateria de GEL) em modo de carga de manutenção com corrente de carga de 1 A.
- H Pinças incorretamente ligadas (polaridade invertida) ou em curto-circuito.
7.3 Configurações de carga
- Prima o botão de modo (1) para definir as funções de carga de modo de inverno 12 V (E) e 12 V (F).
- Para baterias com baixa capacidade ou para carga de manutenção de baterias sazonais, pode usar o modo “Manter” com corrente de carga máxima reduzida. Um dos LEDs irá acender em conformidade com as configurações selecionadas (E-G).
7.4 Carregar a bateria
- Solte ou remova os batentes (se instalados) da bateria.
- Verifique o nível do ácido na bateria. Se necessário, acrescente água destilada à bateria (se possível). O ácido da bateria é agressivo. Limpe exaustivamente quaisquer salpicos do ácido com água abundante e procure ajuda médica, se necessário.
- Primeiro ligue o cabo de carga vermelho ao polo positivo da bateria.
- De seguida, ligue o cabo de carga preto ao chassis do veículo afastado da bateria e do tubo de gasóleo.
- Aviso! Em circunstâncias normais, o polo negativo da bateria é ligado ao chassis e deve proceder como descrito acima. Em casos excecionais, é possível ligar o polo positivo da bateria ao chassis (positivo à terra). Neste caso, ligue o cabo de carga preto ao polo negativo na bateria. De seguida, ligue o cabo de carga vermelho ao chassis do veículo num local afastado da bateria e do tubo de gasóleo.
- Após ligar a bateria ao carregador, pode ligar o carregador a uma ficha. Todos os LEDs irão acender por breves instantes. De seguida, o LED (E) ficará continuamente aceso logo que o estado de carga da bateria seja indicado. Neste momento, pode alterar as definições de carga. Os LEDs (A-D) irão piscar sucessivamente até a bateria ficar totalmente carregada (se não tiver defeito). Quando a bateria estiver totalmente carregada, os LEDs (A-D) permanecerão acesos.
- Se apenas o LED piscar (E), significa que apesar de o carregador estar ligado na ficha, não está ligado à bateria.
- Importante! O carregamento pode provocar gases explosivos perigosos e, portanto, deve evitar a formação de faíscas e de chamas abertas durante o carregamento da bateria. Existe o risco de explosão! É essencial ventilar bem as salas.
- Se o carregador mostrar “Bateria totalmente carregada” após apenas alguns minutos, isto indica que a capacidade da bateria é baixa. A bateria tem de ser substituída.
7.5 Calcular o tempo de carga (Fig. 2)
O tempo de carga depende do estado de carga da bateria. Se a bateria estiver totalmente descarregada, o tempo de carga aproximado até cerca de 80% de carga pode ser calculado através da seguinte fórmula:
Tempo de carga/h = Capacidade da bateria em Ah Amp. (corrente de carga)
A corrente de carga deve ser de 1/10 a 1/6 da capacidade da bateria.
7.6 LED de erro (H)
O LED de erro fica intermitente nos seguintes casos:
- Se a tensão da bateria for inferior a 3,5 V ou superior a 15 V, a bateria não é adequada para carregamento ou está com defeito. É também possível que outros erros ou falhas da bateria indiquem que a bateria não pode ser carregada.
- Se os bornes dos terminais estiverem ligados aos terminais da bateria com a polaridade incorreta. A proteção contra polos trocados garante que a bateria e o carregador não fiquem danificados. Remova o carregador da bateria e inicie o processo de carga desde o início.
- Caso exista um curto-circuito entre as duas pinças dos terminais (as peças de metal das pinças entram em contacto entre si). A proteção contra curto-circuitos garante que a bateria e o carregador não fiquem danificados.
7.7 Concluir a carga da bateria
■ Remova a ficha da tomada.
- Primeiro desligue o cabo de carga preto do chassis.
- De seguida, solte o cabo de carga vermelho do polo positivo na bateria.
POWX4201 PT
- Importante! No caso de aterramento positivo, primeiro desligue o cabo de carga vermelho do chassis e, de seguida, o cabo de carga preto da bateria.
- Aperte e empurre para voltar a posicionar os batentes da bateria (caso existam).
- Importante! Se a ficha estiver removida da tomada mas os cabos do carregador ainda estiverem ligados à bateria, o carregador irá retirar alguma eletricidade da bateria. Assim sendo, recomendamos sempre a remoção completa do carregador da bateria quando não estiver em utilização.
8 DADOS TÉCNICOS
| Tipo | POWX4201 |
| Tensão principal | 220-240 V ~50 Hz |
| Potência nominal máx. | 35 W |
| Tensão de saída nominal | 12 V DC |
| Corrente de saída nominal máx. | 2 A |
| Temperatura ambiente | -20 °C – 40 °C |
| Capacidade da bateria | 3-60 Ah |
| “Modo de manutenção” da capacidade da bateria (máx. 1A) | 3-32 Ah |
9 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: Carregador inteligente
Marca: POWERplus
Modelo n°: POWX4201
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/EU
2014/30/EU
2014/35/EU
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN60335-1:2012
EN60335-2-29:2004
EN55014-1:2017
EN55014-2:2015
EN61000-3-2:2014
EN61000-3-3:2013
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Assuntos Regulamentares – Gestor de Conformidade
Lier, 27/11/2020
